варианты соединения, если нет провода земли, куда нужно подключать «ноль» в старых розетках

Рассмотрены вопросы использования заземления в электрической цепи, правила оборудования заземления, подключения розетки, возможные ошибки.

Содержание

1. Заземляющий контур или как заземлить розетку по правилам
2. Зачем это нужно
3. Как сделать заземление своими руками
4. В старой розетке
5. Без провода «земли»
6. Варианты подключения заземления
7. Опасные методы работы
8. Полезное видео

Заземляющий контур или как заземлить розетку по правилам

Обеспечение электробезопасности гарант сохранения здоровья и жизни пользователя.

В некоторых помещениях или при прокладке дополнительной линии заземляющий контур отсутствует, что не позволяет заземлить подключаемое вновь оборудование.

Зачем это нужно

Согласно с определением заземление – это преднамеренное соединение нетоковедущих частей электрооборудования с землей (эквивалентом), которые при повреждении проводки окажутся под напряжением. В такой ситуации создаются условия, чтобы электрический ток имел возможность уйти в землю.

Действие защитной схемы основано на разности оказываемого сопротивления:

• тело человека – не менее 1000 Ом;
• заземлитель – не более 10 Ом.

Таким образом, при утечке тока прикосновение к токопроводящей поверхности оборудования будет безопасно.

[stextbox id=»info»]Особенно опасным для человека является фибриляционный ток (100 µА). Для однофазной электрической точки возможен вариант протекания тока через тело человека: I=U/R=220/1000=0,22 А или 220 µА, что в два раза выше обозначенного значения. [/stextbox]

Как сделать заземление своими руками

При установке (или обследовании) розетки обращают внимание на подключение заземляющего языка к системе заземления.

[stextbox id=»info»]В домах, построенных после 2003 года, согласно с нормами прокладывают 5-ти жильный основной кабель, где провод заземления предусмотрен. [/stextbox]

В случае игнорирования электриками требования подключению розетки к защитной схеме достаточно провести дополнительный провод (или подключить имеющийся) к специальной шине на площадке с распределительным щитком. Такую шину не сложно узнать по подключению ее к металлическому корпусу электрического щитка.

При необходимости чтения схемы прокладки проводов в доме для систем TN-S или TN-C-S используются следующие обозначения:

• L – фазный провод;
• N – нулевой элемент;
• PE – защитный проводник.

В старой розетке

Понятие старой розетки связано с отсутствием точки присоединения заземляющего проводника в керамической сердцевине. В этом случае нельзя обнаружить подпружиненные усики по бокам от гнезда подключения вилки. Также нет и отверстий вывода усов через пластиковую накладку розетки.

При оборудовании в доме заземляющего контура соответствующий провод обматывается и прячется в гнезде. К такому способу прибегают при подключении «неопасных» потребителей – люстры, телевизор.

Для исправления ситуации достаточно заменить сердцевину розетки с последовательным подключением фазного и нулевого провода, заземляющего кабеля к точке подпружиненного контакта.

Без провода «земли»

В случае отсутствия штатного заземляющего контура работы по заземлению розетки окажутся более сложными, и предполагают:

• установку заземлителя;
• прокладку соединительного провода.

При размещении заземлителя учитывают ряд условий:

1. Стальной элемент располагается в земле не ближе 1 м к поверхности (в зависимости от грунта).
2. В качестве заземлителя допускается использовать естественные проводники – арматура бетонных конструкций, оплетка кабелей.
3. Заземляющий провод должен быть в надежной оболочке сечением, не менее показателя для фазного провода. Исполнение оплетки – желто-зеленый цвет.

Прокладку кабеля следует доверить специалистам энергоснабжающей организации. Возможно, потребуется и замена проводки по всей квартире в случае ее изношенности. После проведения работ электрики проведут и замер в зоне возможного растекания тока по поверхности земли. Допустимое значение – не более 4 Ом.

Варианты подключения заземления

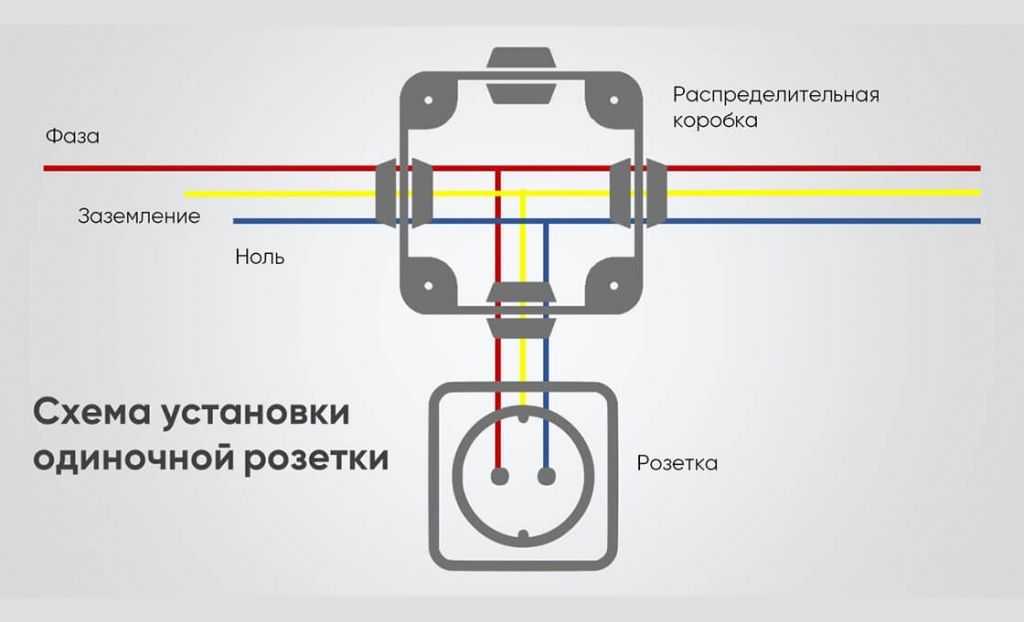

При прокладке провода в квартире делают это через специальную распределительную коробку с тремя парами контактов:

• для фазного провода;
• для нулевого проводника;
• для заземляющего провода.

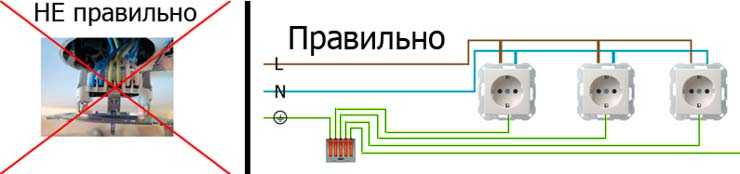

Если к системе заземления подключают многоточечную розетку или выключатель, то обязательным условием является установка перемычек между центральными клеммами каждого из гнезд.

В общем виде алгоритм работ по заземлению розетки выглядит следующим образом:

1. Обнаружение пятижильного стояка и шины.
2. Определение фазного и нулевого провода.
3. Отключение электропитания.
4. Крепление фазного, нулевого и заземляющего провода.
5. Фиксация розетки в гнезде.

По завершению работ не лишним будет проведения тестирования каждой из точек подключения.

Опасные методы работы

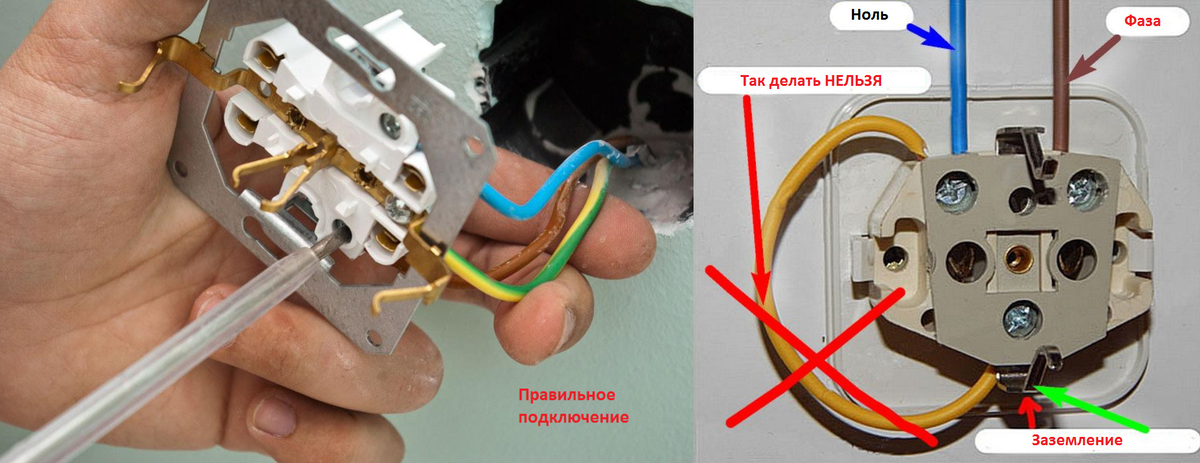

В качестве заземления не следует прибегать к упрощенным способам этого вида защиты:

• использования провода зануления;
• заземления через трубы системы отопления.

В первом случае при исправной работе всех электроприборов нулевой проводник готов выполнить роль заземлителя.

Стоит вспомнить назначение устройства защитного отключения.

[stextbox id=»info»]Зануление – система защиты, когда любая утечка тока преобразуется в короткое замыкание и обеспечивает срабатывание дифференциального «автомата» или УЗО. [/stextbox]

При исправной конструкции владелец электроприбора в лучшем случае получит срабатывание защитного элемента вследствие короткого замыкания. Однако при любом повреждении провода зануления фазное напряжение (220 В) окажется на корпусе.

Во втором случае система трубопроводов будет работать до тех пор, пока в многоквартирном доме часть трубы в одной из квартир не будет заменена на пластиковые аналоги. Это из-за выпадания металлической части системы отопления подведенный ток подвергнет опасности, как вас, так и ближайших соседей.

Ни в коем случае нельзя использовать газовые трубы для организации защитной системы заземления. Поскольку электрический потенциал на поверхности способен привести к разрушительным последствиям.

Для обеспечения электробезопасности розетки в доме должны быть подключены к заземляющему контуру. При организации такой системы защиты следует избегать распространенных ошибок, а прокладку контура доверьте опытному электрику.

Полезное видео

Как сделать заземление в розетке и проверить заземление розеток?

Для безопасности эксплуатации бытовой техники в доме или в квартире (холодильника,бойлера,стиральной машины,утюга)и защиты человека от поражения электрическим током,
необходимо чтобы розетки были с заземлением.

В квартирах и домах новой постройки заводят кабельные линии которые связаны через электрощит с контуром заземления согласно требований Правил устройства электроустановок (ПУЭ). В домах и квартирах старой постройки контур заземления как правило отсутствует.Как проверить наличие заземлена ли розетка?Давайте начнем.

Для того чтобы проверить есть ли заземление в розетках необходимо взглянуть на розетку. На розетке с заземлением должны быть заземляющие контакты которые через вилку при включении-заземляют электроприбор.Розетки которые без заземления не имеют заземляющих контактов.

Наличие в розетке заземляющих контактов не гарантирует наличие заземления.Далее необходимо открыть розетку с тыльной стороны и посмотреть сколько проводов подходит к розетке.Если к розетке подведен двухжильный провод то это означает что на 99.9% в розетках заземление отсутствует.В случае если к розетке подключен трехжильный кабель,необходимо проверить есть ли заземление в розетке.Для проверки заземляющего провода можно использовать тестер с помощью которого проверяется связь между заземляющими контактами в розетке и электрическим щитком в котором выполнено защитное заземление или защитное зануление (выполняется при отсутствии шины заземления в электрощите).

Если Вам необходимо сделать заземление в розетках в квартире или в доме в котором электропроводка выполнена двухжильными проводами,то без замены всей электропроводки к сожалению в таком случае не обойтись. Теоретически к каждой розетке можно подвести провод который соединен с шиной заземления,но выглядеть такая проводка как минимум не эстетично.

Категорически запрещается соединять заземляющий контакт с нулевым проводом непосредственно в розетке.Это опасно для  жизни человека в случае обрыва нулевого провода.При обрыве нулевого провода на заземляющем контакте розетки появляется опасное напряжение.Это можно увидеть на рисунке ниже.

Если Вам необходимо сделать контур заземления в доме,Вы можете сделать монтаж контура заземления своими руками или силами наших специалистов.

Если Вам необходимо заземление дома или дачи,интернет-магазин Энергомаг предлагает готовые комплекты заземления для заземления дома своими руками.

Заказать модульное заземление Вы можете
через онлайн форму или по телефонам указанным на нашем сайте
www.energomag.net (095)235-49-95,(096)262-98-48, (063)103-80-04,(044)362-92-50

Доставка комплектов заземления в любую точку Украины Новой почтой по предоплате или наложенным платежом.

Если Вы сомневаетесь в выборе или не знаете как выбрать комплект заземления,мы будем рады Вам помочь.

Звоните, пишите мы Вам подскажем.

Статьи по категории «Заземление для дома»

Аккумулятор для ИБП,гелевый,AGM или мультигелевый,разница?

Аккумуляторные батареи для котла отопления или насоса

Вода из крана бьется током,в чем причина,как устранить?

Гальмар заземление инструкция по монтажу

Гибридный инвертор,как работает,как выбрать?

Заземление дома или дачи своими руками,как сделать

Заземление дома своими руками в доме правильно

Заземление зарядной станции для электромобиля

Заземление МРТ или медицинского оборудования

Заземление своими руками,уголком или модульное заземление?

ИБП для дома,генератор или солнечная станция что лучше?

Измерение сопротивления заземления,проверка контура заземления

Как выбрать бесперебойник?Советы бывалых

Как выбрать заземление правильно

Как выбрать солнечный инвертор для дома?

Как выгодно купить твердотопливный котел?

Как заземлить бойлер правильно

Как заземлить дом

Как заработать на солнечной энергии?

Как защитить розетки от перегрузки?Решение есть!!!

Как настроить регулятор тяги котла твердотопливного Огонек

Как получить зеленый тариф в Украине,порядок оформления

Как проверить контур заземления самому,метод электрочайника

Как сделать заземление в розетке и проверить заземление розеток?

Какие колосиники бывают,котлы с охлаждамыми колосниками

Какой генератор лучше синхронный или асинхронный?

Комплект ИБП+аккумулятор для газового котла

Котел длительного горения Огонек ДГ модернизированный

Можно ли фундамент использовать для заземления дома?

Молниезащита дома своими руками,монтаж молниезащиты дома

Молниезащита дома,цена,или от чего зависит стоимость?

Пиролизные котлы,как они работают?

С праздником пасхи,получите подарок

Система уравнивания потенциалов для борьбы с блуждающими токами

Системи заземлення, типи,TN-C, TN-C-S, TN-S, TT, IT

Солнечная станция для дома,выгодно или нет?

Солнечные инверторы SAJ выставка SOLAR Ukraine 2018

Солнечные инверторы для дома,как выбрать

Солнечные станции для дома,зеленый тариф

Твердотопливные котлы Огонек с электротенами

Твердотопливный котел для отопления дома,выгодно или нет?

Термическая сварка Galmar weld,для монтажа заземления

Требования к заземлению

УЗО без заземления работает или нет?

Чем забивать модульное заземление на глубину

Что такое сетевой солнечный инвертор?

Электромонтажные работы в квартире,офисе,доме в Киеве,расценки

Что такое заземление и зачем это нам нужно?

Как выбрать твердотопливный котел

Молниезащита внутренняя,зачем она нужна?

Как выбрать электрогенератор для дома правильно?

Как правильно выбрать стабилизатор напряжения

Различные типы электрических розеток и принципы их работы

МАТЕРИАЛ, СОДЕРЖАЩИЙСЯ В ЭТОЙ СТАТЬЕ, ПРЕДОСТАВЛЯЕТСЯ ТОЛЬКО ДЛЯ ОБЩЕГО ИНФОРМИРОВАНИЯ И НЕ ЯВЛЯЕТСЯ ПРОФЕССИОНАЛЬНЫМ КОНСУЛЬТАЦИЕЙ. , И ВЫ ДОЛЖНЫ ПРОВЕСТИ СОБСТВЕННОЕ ИССЛЕДОВАНИЕ И/ИЛИ ОБРАЩАТЬСЯ ЗА КОНСУЛЬТАЦИЕЙ К СПЕЦИАЛИСТАМ СООТВЕТСТВУЮЩЕЙ КВАЛИФИКАЦИИ В ОТНОШЕНИИ ВАШИХ КОНКРЕТНЫХ ОБСТОЯТЕЛЬСТВ, ПРЕЖДЕ ЧЕМ ПРИНИМАТЬ ДЕЙСТВИЯ. LANDMARK HOME WARRANTY НЕ НЕСЕТ НИКАКОЙ ОТВЕТСТВЕННОСТИ И, В частности, ОТКАЗЫВАЕТСЯ ОТ ЛЮБОЙ ОТВЕТСТВЕННОСТИ ЗА ИСПОЛЬЗОВАНИЕ ВАМИ ЛЮБОЙ ИНФОРМАЦИИ, СОДЕРЖАЩЕЙСЯ ЗДЕСЬ.

Включение лампы, включение микроволновой печи или включение телевизора — такие повседневные задачи, что вы вряд ли задумываетесь о том, что должно произойти в стенах вашего дома, чтобы эти предметы работали. Электричество является важной частью систем в вашем доме, и понимание того, как оно работает, жизненно важно для выполнения простых действий, таких как переустановка автоматического выключателя или проверка розетки.

В этой статье вы узнаете, как работает обычная электрическая розетка, а также о нескольких различных типах розеток, которые могут быть у вас дома.

Как работает электрическая розетка

Чтобы электричество работало, необходимо создать цепь. Электрическая розетка — это источник электроэнергии, который вы используете для подключения многих ваших приборов, и именно так вы создаете эту цепь в своем доме. Вот как работает электрическая розетка:

Во-первых, электричество в ваш дом подается электростанцией и линиями электропередач. Эта мощность поступает в ваш дом и распределяется автоматическим выключателем.

Автоматический выключатель подключен к каждой из ваших розеток проводкой.

Выход имеет три отверстия. Первое отверстие, или левое отверстие, называется «нейтральным». Второе отверстие, или правое отверстие, называется «горячим». Третье отверстие – это земляное отверстие. Горячее отверстие соединено с проводом, по которому подается электрический ток. Нейтральное отверстие соединено с проводом, который возвращает электрический ток в коробку выключателя. Когда вы включаете лампу и включаете ее, горячая часть розетки позволяет электричеству течь в лампу, включая лампочку. Цепь замыкается, когда ток возвращается в розетку через нейтральный слот и обратно в автоматический выключатель. Когда вы отключаете лампу, цепь размыкается, и лампа не работает.

Автоматический выключатель — это один из уровней защиты дома. Он называется автоматическим выключателем, потому что он «размыкает» или «размыкает» цепь (останавливает протекание электрического тока), если электрический ток слишком высок. Еще один уровень безопасности для электрической системы вашего дома — наличие заземленного провода и заземленных розеток.

В чем разница между двухконтактной и трехконтактной/заземленной розеткой?

Если вы живете в старом доме, у вас могут быть розетки без третьего или «заземляющего» отверстия. Эти розетки не имеют заземляющего провода в электрической системе. Поскольку наличие заземляющего провода и заземленных (трехконтактных) розеток повышает уровень безопасности, новые дома и здания должны иметь трехштырьковые розетки с заземляющими проводами. Заземляющий провод подключается отдельно к каждой розетке, а затем соединяется с нижней частью коробки выключателя. Этот заземляющий провод нейтрализует любой опасный электрический ток в землю.

Линия заземления используется для защиты ваших приборов от скачков напряжения или проблем с перенапряжением. Он также стабилизирует напряжение и защищает людей, имущество и оборудование от поражения электрическим током.

Например, скажите, что что-то случилось с горячим проводом в вилке. Когда вы подключаете что-то к двухконтактной розетке, вы, скорее всего, получите удар током. Прибор, который вы пытаетесь подключить, также может получить сильный электрический ток, что может привести к его поломке.

Если то же самое произошло с трехконтактной розеткой, и вы подключили что-то (с тремя контактами) к розетке, заземляющий провод поглотит удар и отведет ток в землю, где его можно будет безопасно нейтрализовать. Конечно, вилка по-прежнему не будет работать, но она также не испортит вашу технику… или вас.

Что делать, если у вас двухштырьковая розетка и трехштырьковые приборы (как у многих людей)? Ну, вы можете использовать так называемый «читерский» штекер. Вилка вставляется в розетку с двумя контактами, но имеет три контакта. Однако это не защитит вашу электрическую розетку, стены, изоляцию или ваши приборы от поражения электрическим током. Вам нужен заземляющий провод в вашей электрической установке, чтобы обеспечить вашу безопасность.

Если в вашем доме нет вилок с заземлением или провода с заземлением, вы можете обратиться к квалифицированному электрику, чтобы подключить провод с заземлением к электрической системе вашего дома.

Что такое розетка GFCI?

Другой тип вилки, который может быть у вас дома, — это розетка GFCI или розетка прерывателя цепи замыкания на землю. Этот тип розетки обычно находится в любом месте вашего дома, где розетка (или предметы, подключенные к розетке) потенциально могут контактировать с водой. Он защищает вас от поражения электрическим током и является отличным средством безопасности для кухонь или ванных комнат.

Розетка GFCI является чрезвычайно чувствительной розеткой, которая контролирует ток, проходящий через нее. Если есть небольшое изменение тока, поступающего от оборудования, подключенного к розетке, GFCI автоматически отключит цепь, чтобы электрический ток больше не текал.

Например, если вы используете радио или фен, и он падает в ванну или раковину, полную воды, электричество пропустит нулевой провод и попадет в воду… а затем в вас, давая вам потенциально жизнь- конечный шок. С розеткой GFCI розетка автоматически отключала электрический ток в тот момент, когда электрический ток не возвращался через нейтральный провод, тем самым спасая вашу жизнь.

9Розетки 0002 GFCI также легко проверяются, чтобы убедиться, что они работают правильно. У них есть кнопка «тест» и «сброс», которые могут отключить розетку, чтобы гарантировать, что, если розетка действительно покажет отклонение в токе, она отключит питание.

Розетки

GFCI следует устанавливать везде, где есть вероятность контакта воды с розеткой или с тем, что подключено к розетке. Это означает, что такие места, как ваша кухня, ванная комната, водонагреватель, печь и за пределами вашего дома, должны иметь розетки GFCI. Если в вашем доме нет розеток GFCI в этих местах, рассмотрите возможность замены их электриком или сделайте это самостоятельно.

Landmark Home Warranty защищает электрическую систему в вашем доме даже с нашими самыми простыми планами, потому что мы знаем, насколько неотъемлемой частью жизни наших домовладельцев является электричество. Если у вас не работают торговые точки, звоните нам и открывайте претензию. Ремонтируем или заменяем все вышедшие из строя розетки за небольшую плату за вызов! Вы можете отремонтировать или заменить неисправную электрическую розетку у квалифицированного электрика, позвонив нам.

Если вы заинтересованы в том, чтобы ваша электрическая система (или ряд других домашних систем и устройств) была защищена домашней гарантией, ознакомьтесь с нашими планами и ценами и получите бесплатное персональное предложение по домашней гарантии для вашего дома, здесь, сегодня !

заземление — Могу ли я соединить заземляющий контакт настенной розетки с нейтралью?

Вам необходимо выполнить одно из следующих действий:

• убедиться, что ваш местный главный щит имеет заземляющий электрод, который действительно идет на землю, а затем вам нужно проложить электрический провод от розетки в стене к вашему главному щитку.
• Установите устройство RCD (также называемое GFCI) для защиты этой цепи, однако это будет пустой тратой времени, поскольку оно просто сработает при следующем ударе током.
• Установите разделительный трансформатор и заземлите его.

Я понимаю, что вы не хотите делать ничего подобного или вообще ничего. Это означает, что вы будете продолжать получать удары током, и у ударов будет шанс убить вас, семью или гостей. Если вы являетесь ответственным домохозяином, это может привести к судебным искам или даже вашему тюремному заключению , поскольку вы знали о проблеме и не решили ее .

Другая проблема заключается в том, что, поскольку вы стремитесь не исправить это, вы используете свой мозг для создания рационализации того, почему вам не нужно это исправлять. Это ложь. Вам нужно это исправить.

Не подключайте нейтраль к земле в розетке. Это опасно, а также нарушит защиту устройства УЗО. Земля подключена только к нейтрали на главной панели.

Некоторые считают, что если провод заземлен в одном месте, то этот провод заземлен везде . Нет. Это абсолютно не так. Если вы в этом сомневаетесь, то подумайте вот о чем: с какой стати все страны первого мира тратят на 50% больше меди, прокладывая в каждом кабеле отдельный заземляющий провод? Если нейтраль была так же хороша, как земля, зачем бежать по земле?

Местоположение имеет значение. Заземление нейтрали в сервисной панели (если это вообще правда) ничего не дает вам в ответвлениях.

Так что да, трансформатор, предположительно, имеет заземление Ufer, идущее на площадку трансформатора, и это заземление связано с нейтралью питания. Это эквипотенциальное соединение , предназначенное для обеспечения того, чтобы вторичные напряжения трансформатора находились в пределах 240 В относительно земли.

Однако в жилых помещениях он малоэффективен — ему требуется собственное заземление панели. Это потому, что нейтральные служебные провода действительно выходят из строя. У меня был один в начале этого года, на самом деле. Если бы вы полагались на нейтральный провод для получения заземления от эквипотенциальной связи трансформатора, напряжение заземления могло бы плавать на любом уровне . Это может быть катастрофой, если первичная обмотка трансформатора протечет хоть немного.

Панель вашего дома нуждается в собственной системе заземляющих электродов (стержни заземления или Ufer).

Итак, ваш главный щит в доме также имеет одно эквипотенциальное соединение нейтрали с землей, опять же для различных целей, но оно также поддерживает заземление трансформатора. Это заземляющее соединение полезно только внутри панели . Если вам нужна земля где-то еще, вам нужно принести ее туда.

Теперь вы заметили, что ваша панель , а не настроена как нейтральная шина, шина заземления и очевидное эквипотенциальное соединение нейтраль-земля, на которое вы можете указать. Связь NG реализуется простым спамом всего на одном и том же баре.
