Проект электроснабжения частного дома 15 кВт 3 фазы: однолинейная схема щита

В условиях современной жизни невозможно обойтись без бытовых приборов и электронной аппаратуры, количество которой с каждым годом непрерывно растет. Это приводит к росту потребления энергии от действующей электросети и необходимости контроля ее рабочих параметров. Особое значение приобретает этот вопрос в загородном жилье, где допускается использовать 380 Вольт. По этой причине различные варианты схем подключения трехфазного электричества в частных домах подлежат серьезному исследованию.

Содержание

1. Однофазное и трехфазное подключение
2. Проект подключения и необходимая документация
3. Подготовка документации
4. Схема и выбор мощности
5. Разбивка на группы
6. Особенности обустройства распределительного щитка
7. Испытание электропроводки

Однофазное и трехфазное подключение

Схема трехфазной цепи

При выяснении различий в качестве двух типов энергоснабжения (с одно- и трехфазным подключением) и связанными с ними схемными решениями необходимо отметить следующее:

Указанные отличия учитываются при подготовке проекта электроснабжения частного дома. Принимаются во внимание и такие важные факторы, как особенности распределения тока и потери мощности в трехфазной нагрузке из-за ее реактивного характера.

Проект подключения и необходимая документация

Проект электроснабжения частного дома 15 кВт 3 фазы включает в себя несколько разделов, каждый из которых касается определенного этапа реализации. На подготовительной стадии проводятся следующие обязательные мероприятия:

• подготовка и согласование разрешительной документации;
• прорисовка электрической схемы и выбор потребителей по мощности в реактивной нагрузке;
• разбивка их на отдельные группы.

Без основательной предварительной проработки всех тонкостей проекта утвердить комплект рабочей документации вряд ли удастся. Поэтому каждый из этапов его подготовки нуждается в отдельном рассмотрении.

Подготовка документации

Документы оформляются на основании технических условий подключения трехфазной сети

Пакет разрешительной документации комплектуется на основе ТУ, определяющих порядок обустройства и эксплуатации трехфазной сети. Они выдаются представителями местного «Энергосбыта». На основании технических условий оформляются следующие документы:

• договор с поставщиком электроэнергии в регионе;
• акт осмотра эксплуатируемого оборудования;
• заключение по функциональности схемы, выбранной для конкретного объекта;
• акт разграничения действующих электросетей по их балансовой принадлежности.

Помимо этого на данном этапе проектирования учитываются особенности эксплуатации конкретных потребителей электроэнергии — насосного и станочного оборудования в частности.

Схема и выбор мощности

Схема трехфазного электроснабжения

При прорисовке схем подключения трехфазного электричества в частных домах необходимо учитывать следующие детали:

• На ней обязательно указание трассы прокладки, типа и основных характеристик кабеля электропроводки, а также мест расположения электроустановочных изделий.
• То же самое проделывается в отношении защитного оборудования: счетчика электроэнергии, вводного и распределительных автоматов, а также УЗО.
• В схеме также указывается тип используемой системы защиты от поражения током (способ разводки PE и N проводников), а также необходимость повторного заземления.

Кроме того, дается ссылка на использование дополнительного защитного оборудования — реле контроля напряжения в частности.

Расчет потребляемой мощности в киловаттах производится по типовому алгоритму, согласно которому все показатели по предполагаемым нагрузкам просто складываются.

Для «реактивных» потребителей (трехфазных насосов, станков и другого оборудования, оснащенного асинхронными двигателями), вводится поправочный коэффициент, называемый косинусом мощности. Его усредненное по нагрузкам значение составляет 0,97-0,98.

Разбивка на группы

Подключение электричества на участке

Все потребители, указанные на схеме электроснабжения дома 15 кВт (розетки и осветительные приборы) разделяются на отдельные группы. Такое разбиение очень удобно для ремонта и обслуживания обустраиваемой системы электропитания. За функционирование каждой из этих группа «ответственен» отдельный автоматический выключатель, устанавливаемый в электрическом щитке. С его помощью при необходимости ремонта, например, можно отключать только данную ветвь электропроводки, оставляя все другие в рабочем состоянии.

Для каждой такой группы расчет максимальной мощности потребления делается отдельно. Исходя из полученных данных, выбирается подходящий по номинальному току автомат. Кроме того, они являются основой для выбора сечения проводников для этого ответвления домашней электросети.

Линии освещения прокладываются типовым проводом с сечением жил не менее 1,5 мм2, а в электропроводке для подсоединения розеток потребуется увеличить этот параметр до 2,5 мм2.

Все эти данные необходимы, чтобы в соответствии с требованиями ПУЭ подключить обслуживаемый объект к энергосистеме. При их наличии определиться с количеством расходных материалов, защитных приборов и других образцов электрооборудования будет значительно проще.

Особенности обустройства распределительного щитка

Трехфазный щит учета

Однолинейная схема щита учета 15 кВт 380В (как частный случай) – самый распространенный вариант построения этой части системы энергоснабжения. При ее обустройстве рассматриваются следующие варианты комплектации, учитывающие различия однофазного и трехфазного питаний:

• Использование в качестве защитного оборудования стандартных однополюсных автоматов и УЗО (по одному на каждую фазу).
• Применение в схеме одних 4-хполюсных дифференциальных приборов.
• Установка в щитке двухполюсных автоматов, дополненных кросс-модулем и УЗО.
• Монтаж однополюсных линейных автоматов совместно с 4-х полюсным УЗО и кросс модулем.

Каждый из этих вариантов при наличии места в щитке подходит для обустройства и подключения полноценной трехфазной системы энергоснабжения. Выбор конкретного набора коммутирующих устройств зависит от предпочтений и финансовых возможностей хозяина загородного жилья.

Испытание электропроводки

Проверка и испытание электропроводки

По окончании монтажа электропроводки обязательна ее проверка на работоспособность, сводящаяся к следующим операциям:

1. Прежде всего, следует «примерить» выбранные расчетным путем параметры по току и предельной мощности к реальным условиям эксплуатации электрооборудования.
2. Для этого потребуется включить все обозначенные в проекте электроприборы одновременно и проверить электропроводку на нагрев изоляции.
3. Если проводники на ощупь чуть теплые, а автоматы не выбиваются постоянно – можно с уверенностью сказать, что все параметры выбраны правильно и система готова к эксплуатации в штатном режиме.

Когда программа испытаний полностью исчерпана, переходят к окончательному обустройству элементов энергоснабжения. На завершающем этапе еще раз проверяются все контактные соединения в монтажных колодках и выставляются пределы срабатывания УЗО и реле напряжений, скорректированные по результатам тестовых процедур.

Схема электроснабжения частного дома 380В 15 кВт

Одним из важнейших этапов строительства или ремонта загородного дома является его электрификация. Поэтому приходится решать такой важный вопрос, как подключение объекта к электросети. Для этого в первую очередь понадобится схема электроснабжения частного дома 380В, 15 кВт, которая может быть двух типов – однофазная и трехфазная. Спросом пользуются оба варианта, однако в последнее время предпочтение отдается трехфазной схеме, которая существенно снижает нагрузку на сеть за счет ее равномерного распределения в виде трех параллельных линий.

Содержание

Однофазное и трехфазное подключение

Между одно- и трехфазным подключением существует много различий технического плана. Так, например, подключение по трехфазной схеме осуществляется с использованием четырех или пяти проводов. Из них три являются фазными, по которым подается ток, а остальные два – это нулевой провод и заземление. В некоторых случаях для нуля и заземления используется один общий провод.

При подключении по однофазной схеме применяется два или три провода. Это соответствует фазе нулю и заземлению. Использование двух проводов означает, что ноль и заземление находятся на едином проводнике. Заранее зная количество фаз, можно сделать расчеты допустимой мощности и определить количество электрооборудования, которое может быть одновременно включено в сеть на каждой линии.

В случае однофазного подключения все подаваемое напряжение сосредотачивается на одной линии, что нередко приводит к перегрузкам. Толщина проводов на внутренних линиях домашней сети значительно выше тех, которые используются в трехфазной схеме. Это связано с более высокой нагрузкой, которая приходится только на одну линию. С учетом всех перечисленных факторов, при устройстве электроснабжения частного дома, предпочтение чаще всего отдается трем фазам.

Подключение по трехфазной схеме

В первую очередь требуется подготовить всю необходимую документацию. Она включает в себя технические условия эксплуатации, которые выдаются организацией – поставщиком электроэнергии. На основании технических условий осуществляется составление проектной документации на электроснабжение объекта.

Вам понадобятся следующие документы:

• Договор с энергоснабжающей организацией.
• Акт осмотра имеющегося электрооборудования.
• Заключение лабораторного исследования схемы, предназначенной для конкретного объекта.
• Акт разграничения электрических сетей по балансовой принадлежности.

В составляемом проекте учитываются особенности дальнейшего потребления электроэнергии. Все потребители разделяются на группы, которые включают в себя розетки и систему освещения. Каждая группа может быть отдельно выключена, если требуется провести ремонтные работы. В это время другая группа продолжает использоваться, не доставляя хозяевам излишних неудобств.

Для всех групп выполняются расчеты максимальной мощности потребления электроэнергии. В соответствии с этим выбирается и наиболее оптимальное сечение проводников. Как правило, линии освещения прокладываются кабелем, сечение которого составляет 1,5 мм2, а для розеток необходимо уже не менее 2,5 мм2. Каждая группа подключается к автоматическим защитным устройствам, исключающим возгорание проводки в случае короткого замыкания.

Таким образом, при наличии проекта подключения можно выполнить расчеты потребности в материалах, приборах и оборудовании, а также заранее определить размеры электрощита. На прилагаемых схемах отмечаются все места, где располагаются выключатели, розетки, стабилизирующие устройства и другое стационарное оборудование.

Непосредственное подключение может выполняться подземным или воздушным способом. Как правило, в частных домах используется второй вариант, имеющий ряд существенных преимуществ. В этом случае можно воспользоваться любыми схемами подключения, при минимальных затратах времени на выполнение работ. В процессе дальнейшей эксплуатации воздушные линии значительно легче ремонтировать. Большое значение имеет стоимость подключения, которая гораздо ниже, чем при использовании подземной прокладки кабельной линии.

При выполнении воздушного подключения следует учитывать расстояние от дома до столба, которое не должно превышать 15 м. В том случае, когда расстояние больше указанного, требуется установка дополнительного столба. За счет этого исключается сильное провисание или обрыв провода при негативном воздействии внешних факторов. Также следует обратить внимание на то, чтобы провода не создавали помехи пешеходам и транспортным средствам. Высота крепления трехфазной линии составляет не менее 2,7 м и более. Сами провода устанавливаются на специальных изоляторах, а уже потом они от столба подводятся к силовому щиту.

Силовой щит рекомендуется устанавливать на фасад здания, далее провода идут уже от него по всем помещениям. При наличии электрифицированных пристроек, питающая линия подводится к ним также от щитка. Для подключения и учета потребленной электроэнергии необходим трехфазный счетчик. В основном используются устройства прямого включения, принцип работы которых напоминает однофазный счетчик. В этом случае требуется всего лишь правильно соблюдать схему подключения устройства, размещенную на его задней крышке или в техническом паспорте.

В некоторых случаях в частном доме может использоваться схема полукосвенного включения трехфазного счетчика. Схема подключения дополняется трансформатором напряжения. Для оплаты потребленной электроэнергии показания прибора нужно умножить на коэффициент трансформации, указанный на трансформаторе.

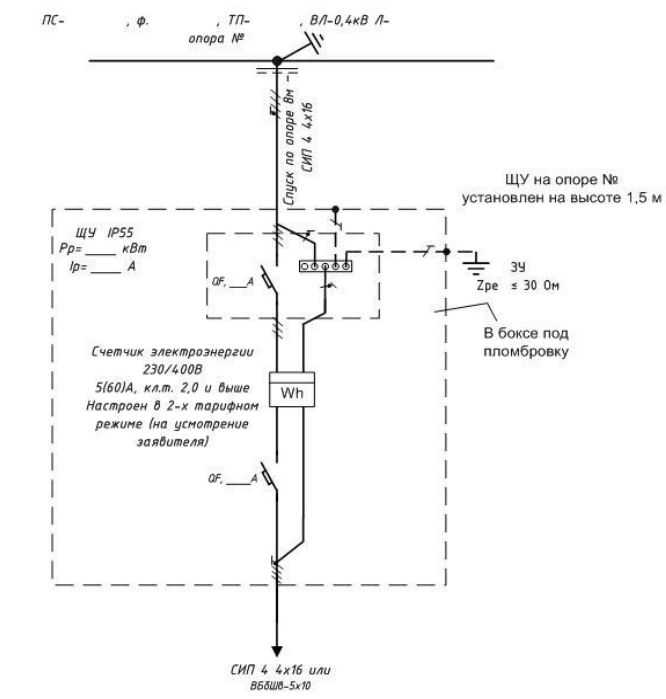

Однолинейная схема электроснабжения частного дома

При разработке электроснабжения частных домов чаще всего применяется однолинейная схема, как наиболее оптимальный вариант. Она дает возможность для простого проектирования и монтажа, даже собственными силами. Однолинейная схема зарекомендовала себя, как эффективная и удобная в эксплуатации. По своей сути она является сильно упрощенной принципиальной схемой, где все виды подключений и прокладка сетей выполнены одной линией одинаковой толщины. Отсюда и появилось название однолинейной схемы.

Существует два варианта однолинейных схем – расчетная и исполнительная. Первый вариант используется в процессе строительства дома. Данная схема определяет порядок монтажа кабельных линий на конкретном объекте и выбор защитной аппаратуры. Предварительно выполняются расчеты всех силовых нагрузок на данную сеть. На расчетной однолинейной схеме указываются все имеющиеся мощности и их величины. В обязательном порядке отмечается расположение ВРУ, маркируются электрические щиты.

Установка трехфазной электропроводки в доме

В нашем сегодняшнем учебном пособии по установке электропроводки мы покажем , как подключить и установить трехфазный распределительный щит и потребительский блок от опоры электросети до трехфазного счетчика энергии и 3- Распределительный щит фаз. Мы также покажем, что Как подключить трехфазные и однофазные цепи нагрузки в трехфазной системе распределения проводки в домашней и коммерческой системе электроснабжения.

Связанные руководства по электромонтажу:

• Монтаж трехфазной электропроводки в многоэтажном здании
• Установка однофазной электропроводки в доме – NEC и IEC
• Установка однофазной электропроводки в многоэтажном здании

Содержание

Что такое трехфазное и однофазное питание?

На электростанциях трехфазная энергия вырабатывается электрическим генератором или генератором переменного тока. В генераторе переменного тока напряжение и ток, генерируемые тремя независимыми катушками в статоре, отделены друг от друга на 120 градусов. Генерируемая мощность от генераторов переменного тока затем передается и распределяется по линиям передачи и распределения к подсистеме распределения. Как однофазное, так и трехфазное питание дополнительно распределяется с помощью трех однофазных трансформаторов или одного блока трехфазного трансформатора (сконфигурированного для соединения звездой «Y» или треугольником), установленного на опоре электросети рядом с жилым или коммерческим районом.

Уровни напряжения повышаются через повышающие трансформаторы для передачи электроэнергии. В системе распределения они снова понижают уровень напряжения через понижающий трансформатор для дальнейшего использования. RCD , MCB , MCCB , CB , RCD , RCBO , предохранители, SUNCERES и т. Д. . Например,

В Великобритании и ЕС напряжение 11 кВ от понижающего трансформатора, подключенного по схеме треугольника (3 фазы, 3-проводная система), поступает на распределительный трансформатор 400/230 В, подключенного по схеме «звезда» (трехфазная, 4-х проводная система).

В США напряжение 4,5–7,2 кВ от понижающего трансформатора, подключенного по схеме «треугольник», через 3-фазную трехпроводную систему поступает на распределительный трансформатор 240/120 В, подключенный по схеме «звезда» (две фазы, 3-проводная система). Для трехфазной системы расположение может быть различным для разных уровней напряжения. Схему подключения мы покажем в следующих разделах этого поста.

Связанные руководства по подключению:

• • Как подключить комбинацию из 3 и 1-Φ распределительного щита 400/230 В?
  • Как подключить трехфазный распределительный щит на 400 В? МЭК и Великобритания

Поскольку в промышленных и коммерческих зданиях требуется высокая мощность, они подключаются к трехфазному соединению треугольником (3 фазы — 3-проводная система — без нейтрального провода) перед распределительным трансформатором, а затем управляют требуемым напряжением и током в соответствии с системными требованиями. при трехфазном и однофазном питании.

С другой стороны, здания, которым требуется как низкая, так и высокая мощность в трехфазном и однофазном режимах, подключаются к вторичной обмотке распределительного трансформатора. Таким образом, они получают трехфазное соединение «звезда» (3-фазная, 4-проводная система с нейтральным проводом). В звездном соединении Трехфазное линейное напряжение (фаза-фаза) составляет 400 В переменного тока (в США 208 В, 240 В, 480 В и т. д.). , 277 В, 480 В и т. д. в США) .

При трехфазном питании двигатели и большие электронагреватели могут быть напрямую подключены к трем фазам (нейтраль требуется не во всех случаях), в то время как при однофазном питании цепи нагрузки (освещение, вентилятор и т. д.) могут быть подключены между фазой и Нейтраль через соответствующие защитные устройства, т.е. заземляющий/заземляющий провод. В США однофазная нагрузка 240 В может быть подключена к двум фазам без нулевого провода.

Зачем нам нужен трехфазный источник питания?

Для эксплуатации мощного оборудования и приборов, таких как электродвигатели, мощные воздушные компрессоры и кондиционеры, водонагреватели и т. д., нам нужен трехфазный источник питания вместо однофазного источника питания. В обычных домах (бытовых как жилых) мы в основном используем однофазный источник питания для питания осветительной нагрузки, вентиляторов, стиральных машин и т. д. Но в некоторых случаях, например. промышленные предприятия, двигатели с высоким крутящим моментом, многоэтажные и большие здания (промышленные и коммерческие), трехфазный источник питания, необходимый для работы и обслуживания систем высокой мощности и напряжения.

В наших предыдущих постах про монтаж однофазной электропроводки в доме мы уже знаем что такое MDB, DB, Final Sub Circuit, MCB, MCCB, CB и RCD и т.д. Так что больше никогда не будем повторяться.

Похожие сообщения:

• Как подключить комбинированный выключатель и розетку GFCI
• Как подключить комбинированный переключатель AFCI

Уровни трехфазного и однофазного напряжения в США — NEC

В США и Канаде доступны различные однофазные и трехфазные уровни напряжения, т. е. однофазное напряжение доступно для бытовых и жилых приложений, а трехфазное напряжение может быть использовано для промышленных и коммерческих приложений.

Ниже приведены уровни напряжения, доступные в США и Канаде.

3-фазное напряжение в США

• Three Hots (3-Lines) = 208V- 3-Φ
• Three Hots (3-Lines) — High Leg Delta = 240V — 3-Φ
• Три выхода (3 линии) — треугольник = 480 В — 3-Φ
• Три контакта (3 линии) — звезда = 600 В — 3-Φ

т. е.

• Между L ₁ , L ₂ и L ₃ = 208 В, 240 В, 480 В или 600 В – (3 фазы)

Однофазное напряжение в США

• Горячее к нейтральному = 120 В – 1-Φ
• Горячее к нейтральному = 208 В, (треугольник верхнего плеча) — 1-Φ
• Две горячие точки = 240 В – 1-Φ (расщепленная фаза)
• Горячий к нейтральному — звезда = 277 В — 1-Φ
• 2 контакта + нейтраль — звезда = 480 В — 1-Φ
• Горячий + нейтральный – звезда = 347 В – 1-Φ

т. е.

• • L ₁ до N = 120 В, 208 В, 277 В, 347 В, 480 В или 600 В – (1-фазный)
  • L ₂ до N = 120 В, 208 В, 277 В, 347 В, 480 В или 600 В – (1-фазный)
  • L ₃ до N = 120 В, 208 В, 277 В, 347 В, 480 В или 600 В – (1-фазный)

Примечание. В случае верхнего ответвления треугольника (силового или дикого ответвления) между верхним ответвлением и нейтралью имеется дополнительное однофазное напряжение 208 В, а также 120 В и 240 В от измерительной коробки к центру нагрузки и панели. коробка.

Связанные руководства по подключению:

• Как подключить 1-фазный потребительский блок с раздельной нагрузкой? – УЗО+ВДТ
• Как подключить 230-вольтовый потребительский блок с двойной раздельной нагрузкой? – УЗО+ПЦ

Трехфазные и однофазные системы напряжения питания «120 В, 208 В, 240 В, 277 В и 480 В»-NEC-US

Дельта с высокой ногой (120 В, 208 В и 240 В)

3-PHASE) Уровни однофазного напряжения в Великобритании, ЕС – IEC

Трехфазная система проще в Великобритании и ЕС по сравнению с США и большинством стран (например, Индия, Пакистан, ОАЭ и другие арабские страны) та же система распределения напряжения, что и в Великобритании, ЕС и IEC. Как трехфазное, так и однофазное напряжение доступно для бытового и коммерческого применения в одном и том же блоке следующим образом.

Трехфазное напряжение в Великобритании и ЕС

• Межфазное = 400 В
• Любая фаза к нейтрали = 230 В – (1-Φ)
• Между тремя фазами = 400 В – (3-Φ)

Т.е.

• L ₁  до L ₂ = 400 В – (3 фазы)
• L ₂  до L ₃ = 400 В – (3 фазы)
• L ₃  – L ₁ = 400 В – (3 фазы)

Однофазное напряжение в Великобритании и ЕС

• Фаза к нейтрали = 230 В

т. е.

• L ₁ до N = 230 В – (1-фазный)
• L ₂ до N = 230 В – (1-фазный)
• L ₃  до N = 230 В – (1-фазный)

Однофазные и трехфазные системы электропитания 230 В и 400 В — IEC — Великобритания и ЕС

• • Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
  • Как подключить 208 В и 120 В, 1-фазную и 3-фазную главную панель?

Требования к установке трехфазной проводки

В этом руководстве нам потребуются следующие электромонтажные принадлежности для подключения трехфазного питания в доме.

• Трехфазный счетчик электроэнергии: 1 №
• Трехполюсный автоматический выключатель, 63 А (100 или 250 А в США): 1 №
• Двухполюсный: 63 А, ток срабатывания 30 мА (УЗО/УЗО): 3 №
• Трехполюсные автоматические выключатели, 63 А (100–250 А в США): 3 №
• Однополюсный, 20 А, автоматический выключатель: 6 №
• Однополюсный, 16 А (20 А в США): MCB: 3 №
• Однополюсный, 10 А (15 А в США): MCB: 6 №
• Корпуса распределительных щитов: 3 шт.
• Шинная перемычка для подключения нейтрального кабеля
• Медные полосы для общего соединения автоматических выключателей: 3 шт. (сегмент медной шины)
• Медная полосовая шина для заземления и заземления

Как подключить трехфазный главный распределительный щит?

Как правило, поставщики электроэнергии и услуг устанавливают однофазный счетчик энергии, когда нагрузка менее 7,5 кВт (10 л.с.) в жилых помещениях (потребитель для дома). Если лимит превышен, то рекомендуется установить 3-х фазный счетчик электроэнергии для потребителей. При нагрузке свыше 7,5 кВт в бытовых помещениях (домах) рекомендуется 3-х фазная электропроводка.

В этом руководстве мы предполагаем, что будем подключать только однофазную нагрузку (осветительные приборы, вентиляторы, телевизор, розетка, переменный ток и т. д.) на текущем участке трехфазной электропроводки. Другими словами, мы не будем включать трехфазные двигатели, потому что в наших домах нет таких (трехфазных) нагрузок. Если в вашем доме есть трехфазная нагрузка, вы можете это сделать. Поскольку мы видим, что общая нагрузка превышает предел установки однофазной электропроводки, поскольку мы будем питать разные комнаты и зоны в доме, поэтому мы должны подключить наше распределение в трехфазной системе. Для прямых трехфазных нагрузок см. следующие разделы в этом посте.

Практическая процедура трехфазной проводки распределительного щита и установки

Мы изучили основную электрическую проводку ламп, вентиляторов и т. д. (т. сделать то же самое, как указано ниже.

• Прежде всего подключите трехфазный счетчик энергии, как показано на рис. (если вы не знаете, как подключить трехфазный счетчик энергии, ознакомьтесь с этим простым руководством, в котором показано, как подключить трехфазный счетчик энергии.
• Подключите MCCB (автоматический выключатель в литом корпусе) в качестве главного выключателя к трем фазам на входе ( R , Y , B ) от трехфазного счетчика электроэнергии. (Проверьте цветовой код проводки для различных областей в разделе ниже)
• Теперь подключите отходящие три фазы ( R , Y , B ) от MCCB (автоматический выключатель в литом корпусе) к DP (двухполюсный автоматический выключатель, RCD, SP (однополюсный автоматический выключатель и нагрузка), как показано на рис. )
• Теперь подключите УЗО от DP к фазе (линии) и соответствующей нейтральной линии. Линии исходящей фазы должны быть подключены к конечной и конечной подцепям. То же самое можно сделать для нейтральных проводов.
• Наконец, подключите электроприборы к клемме заземления, которая ведет к заземляющему электроду в системе заземления, как показано на рис. ниже.
• Выполните те же действия для всех трех распределительных щитов в разных комнатах и ​​зонах.

 Нажмите на изображение, чтобы увеличить

Рис. – Схема монтажа трехфазной электропроводки

Кроме того, если вам необходимо подключить однофазную нагрузку или подключить отдельный потребительский блок или панель вспомогательного обслуживания, прочтите предыдущие опубликованные сообщения о схемах однофазной электропроводки. .

Похожие сообщения:

• • Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель треугольника с высокой ветвью?
  • Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?

Ниже приведена схема монтажа трехфазной распределительной электропроводки в соответствии с NEC и IEC.

Схемы установки трехфазной электропроводки — US — NEC

Трехфазное распределение 208 В и панельная проводка.

Нажмите на изображение, чтобы увеличить

Распределение трехфазного напряжения 240 В (треугольник высокой ветви) и проводка панели.

Нажмите на изображение, чтобы увеличить

Трехфазное распределение 480 В и панельная проводка.

Щелкните изображение, чтобы увеличить его

Полезно знать: использование трех отдельных однополюсных автоматических выключателей для цепей 208 В, 240 В или 480 В противоречит правилам. Если вы по-прежнему хотите подключить три выключателя SP в качестве трехполюсного для трехфазной цепи, выключатели всех выключателей должны быть соединены и соединены вместе, т. е. все выключатели SP должны включаться и выключаться одним и тем же общим выключателем. Кроме того, используйте автоматический выключатель соответствующего номинала, сечение проводов, розетки, выключатели и т. д. (ознакомьтесь с примечанием внизу (инструкции и меры предосторожности) для получения калькуляторов и руководств по размеру проводов, размерам розеток, выключателей и розеток и т. д.

Похожие сообщения:

• Как подключить однофазный потребительский блок 230 В с УЗО? МЭК, Великобритания и ЕС
• Как подключить 1-фазный и 3-фазный щит распределения нагрузки?
• Как подключить автоматический ИБП/инвертор к домашней системе электроснабжения?

Схемы установки трехфазной электропроводки – Великобритания, ЕС – IEC

Нажмите на изображение, чтобы увеличить

Рис. — Проводка трехфазного распределительного щита в соответствии с цветовым кодом IEC

УЗО – только 3-Φ нагрузки

Нажмите на изображение, чтобы увеличить

Трехфазный, 400 В, разводка раздельного распределительного щита с УЗО – 1-Φ нагрузки от 3-Φ источника питания

Нажмите на изображение, чтобы увеличить

Трехфазный, 400 В, разводка раздельного распределительного щита с УЗО — комбинация нагрузок 3-Φ и 1-Φ

Щелкните изображение, чтобы увеличить его

Нажмите на изображение, чтобы увеличить

Трехфазный, 400 В, типовая проводка распределительного щита с УЗО для обеих 3-Φ и 1-Φ цепей нагрузки

Нажмите на изображение, чтобы увеличить

• Электропроводка распределительного щита с УЗО
• Электропроводка распределительного щита без УЗО

Полезно знать: В соответствии с правилами электропроводки IET (Institution of Engineering and Technology): 17-я редакция (BS 7671:2008 – 1: 2011), в потребительском блоке должна быть предусмотрена защита от УЗО, за исключением системы дымовой и охранной сигнализации. .

Как подключить однофазную нагрузку 120 В в однофазной распределительной системе? – NEC – US

Трехфазные цепи нагрузки могут быть напрямую подключены к трем проводам под напряжением. Имейте в виду, что Нейтральное значение требуется не во всех случаях. Однофазная нагрузка может быть подключена к горячему и нейтрали (120 В) или к двум горячим проводам (240 В, одна фаза). Ниже приведена типичная трехфазная проводка панели для США и Канады.

Монтаж трехфазных цепей 208 В и автоматических выключателей на главной сервисной панели.

Электропроводка Установка трехфазных цепей 240 В (треугольник высокого напряжения) и автоматических выключателей на главной сервисной панели.

Электропроводка Установка трехфазных цепей 480 В и автоматических выключателей на главной сервисной панели.

Похожие сообщения:

• Как подключить и установить электрическую розетку?
• Как подключить комбинированный выключатель и розетку?

Как подключить трехфазную нагрузку 400 В в трехфазной распределительной системе? – IEC & UK

Как упоминалось выше, трехфазные нагрузки (400 В, трехфазные двигатели) могут быть напрямую подключены к трем линиям соответственно, т. е. нет необходимости подключаться к нейтральной точке (в некоторых случаях нейтральная по-прежнему необходим в трехфазной системе, что зависит от конструкции системы (перед установкой такого устройства см. руководство пользователя). Для однофазных нагрузок (230 В или 120 В переменного тока, освещение, телевизор, розетка, вентиляторы и т. д.) их можно подключить к фазному и нейтральному проводу, как показано ниже. Обратите внимание, что заземление или провод заземления должны быть подключены к электроприборам и оборудованию, подключенному как к однофазной, так и к трехфазной системе питания, в целях безопасности, поскольку это предотвращает опасность поражения электрическим током.

Рис. 5. Подключение однофазной и трехфазной нагрузки в трехфазной системе питания

Подключение трехфазной нагрузки 400 В и автоматических выключателей с УЗО и ВДТ в распределительном щите

Подключение трехфазной нагрузки 400 В и автоматических выключателей в разделенной нагрузке Щит распределительно-потребительный с УЗО.

Электропроводка Типовые трехфазные цепи нагрузки 400 В и автоматический выключатель в распределительном щите и потребительском блоке.

Похожие сообщения:

• Схема электропроводки на лестнице. Как управлять лампой с двух мест?
• Схема электропроводки в коридоре – электропроводка в коридоре с использованием двухпозиционных переключателей

Принципиальная схема подключения трехфазного распределительного щита

На следующей типовой схеме подключения показана установка трехфазного распределительного щита и потребительского блока в жилой/коммерческой зоне.

Рис. 2. Схема электрических соединений трехфазного и однофазного потребительского блока с УЗО

Цветовые коды трехфазной проводки — IEC и NEC

Похожие сообщения:

• Как подключить автоматический выключатель GFCI?
• Как подключить выключатель AFCI?

Общие меры предосторожности и Инструкции

• Электричество одновременно и наш друг, и враг, если вы дадите ему шанс убить вас, помните, оно никогда его не упустит. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями, выполняя этот урок на практике.
• Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрооборудования. Для этого выключите главный выключатель в главном щите или распределительном щите.
• Никогда не стойте и не прикасайтесь к мокрым и металлическим частям во время ремонта или установки.
• Внимательно прочитайте все предостережения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
• Всегда используйте кабели и провода подходящего размера, розетки и выключатель подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор размеров проводов и кабелей , чтобы найти правильный размер калибра.
• Никогда не пытайтесь играть с электричеством (поскольку это опасно и может привести к летальному исходу) без надлежащего руководства и осторожности. Выполняйте монтажные и ремонтные работы в присутствии опытных лиц, обладающих обширными знаниями и опытом, умеющих обращаться с электричеством.
• Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем практиковать какие-либо изменения/модификации соединений электропроводки.
• Распределительный щит не следует устанавливать на высоте 2,2 метра (84 дюйма = 7 футов), а выключатель следует устанавливать на высоте 1,82 метра (72 дюйма = 6 футов) над полом, он должен быть защищен от коррозии и находиться вдали от водяных зон. Все провода и кабели должны быть укрыты в щите (т.е. не должны торчать за пределами щита). Наконец, возле распределительного щита должен быть знак безопасности.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Вы также можете ознакомиться с соответствующими руководствами по установке электропроводки.

• Схема лестничной электропроводки – как управлять лампой с двух мест?
• Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
• Схема подключения туннеля для управления освещением с помощью переключателей
• Цепь больничной проводки для управления освещением с помощью переключателей
• Цепь проводки отеля — Цепь индикатора звонка для Hotelling
• Схема электропроводки общежития и работа
• Схема проводки Godown — схема проводки туннеля и работа
• Как подключить термостат водонагревателя 120 В — неодновременный?
• Как подключить сигнальный выключатель? Подключение 2- и 3-позиционных выключателей неонового света
• Как подключить портативный генератор к домашней электросети — 4 метода
• Еще больше инструкций по установке и установке электропроводки

Трехфазный ток — простой расчет

По
Стивен Макфадьен
on 1 марта 2009 г.

Расчет тока в трехфазной системе был поднят на нашем сайте и является дискуссией, в которую я, кажется, участвую время от времени. В то время как некоторые коллеги предпочитают запоминать формулы или коэффициенты, я предпочитаю решать задачу шаг за шагом, используя базовые принципы. Я подумал, что было бы хорошо написать, как я делаю эти вычисления. Надеюсь, это может оказаться полезным для кого-то еще.

Трехфазная мощность и ток

Мощность, потребляемая цепью (однофазной или трехфазной), измеряется в ваттах Вт (или кВт). Произведение напряжения и тока представляет собой полную мощность и измеряется в ВА (или кВА). Соотношение между кВА и кВт представляет собой коэффициент мощности (пф):

который также может быть выражен как:

Однофазная система — с этим проще всего иметь дело. Учитывая мощность в кВт и коэффициент мощности, можно легко вычислить кВА. Ток — это просто кВА, деленное на напряжение. В качестве примера рассмотрим нагрузку, потребляющую мощность 23 кВт при напряжении 230 В и коэффициенте мощности 0,86:9.0009



Примечание: вы можете выполнить эти уравнения либо в ВА, В и А, либо в кВА, кВ и кА, в зависимости от величины параметров, с которыми вы имеете дело. Чтобы преобразовать ВА в кВА, просто разделите на 1000.

Трехфазная система — Основное различие между трехфазной и однофазной системами заключается в напряжении. В трехфазной системе у нас есть линейное напряжение (V _LL ) и фазное напряжение (V _ЛН ), связанные:

или как вариант:

чтобы лучше понять это или получить больше информации, вы можете прочитать сообщение «Введение в трехфазную электроэнергию»

.

Для меня самый простой способ решения трехфазных задач — преобразовать их в однофазные задачи. Возьмем трехфазный двигатель (с тремя одинаковыми обмотками), потребляющий заданную мощность кВт. кВт на обмотку (однофазную) нужно разделить на 3. Точно так же трансформатор (с тремя обмотками, каждая из которых идентична), вырабатывающий заданное количество кВА, будет иметь каждую обмотку, обеспечивающую треть общей мощности. Чтобы преобразовать трехфазную проблему в однофазную, возьмите общее количество кВт (или кВА) и разделите на три.

В качестве примера рассмотрим сбалансированную трехфазную нагрузку, потребляющую 36 кВт при коэффициенте мощности 0,86 и линейном напряжении 400 В (V _LL ):

напряжение между фазой и нейтралью В _LN = 400/√3 = 230 В
трехфазная мощность 36 кВт, однофазная мощность = 36/3 = 12 кВт
теперь просто следуйте описанному выше однофазному методу

Достаточно просто. Чтобы найти мощность при заданном токе, умножьте ее на напряжение, а затем на коэффициент мощности, чтобы преобразовать его в Вт. Для трехфазной системы умножьте ее на три, чтобы получить общую мощность.

Личная запись о методе

Как правило, я запоминаю метод (не формулы) и переделываю его каждый раз, когда делаю расчет. Когда я пытаюсь запомнить формулы, я всегда быстро их забываю или не уверен, правильно ли я их запоминаю. Я бы посоветовал всегда помнить метод, а не просто запоминать формулу. Конечно, если у вас есть какие-то сверхспособности к запоминанию формулы, вы всегда можете придерживаться этого подхода.

Using Formulas

Derivation of Formula — Example

Balanced three phase system with total power P (W), power factor pf and line to line voltage V _LL

Convert to проблема с одной фазой:
P1ph=P3

Полная мощность одной фазы S _{1-фазная} (ВА):
S1ph=P1phpf=P3×pf

Фазный ток I (A) – полная мощность одной фазы, деленная на напряжение между фазой и нейтралью (при условии, что В _LN = В _LL / √3):
I=S1phVLN=P3×pf3VLL

Упрощая (и с 3 = √3 x √3):
I=P3×pf×VLL

Приведенный выше метод основан на запоминании нескольких простых принципов и манипулировании задачей для получения ответа.

Более традиционные формулы могут использоваться для получения того же результата. Их можно легко получить из приведенного выше, например:

I=W3×pf×VLL,   в A

Несимметричные трехфазные системы

Вышеупомянутое относится к сбалансированным трехфазным системам. То есть ток в каждой фазе одинаков, и каждая фаза отдает или потребляет одинаковое количество энергии. Это характерно для систем передачи энергии, электродвигателей и подобного оборудования.

Часто, когда используются однофазные нагрузки, например жилые и коммерческие помещения, система может быть несбалансированной, когда каждая фаза имеет разный ток и отдает или потребляет разное количество энергии.

Сбалансированные напряжения

К счастью, на практике напряжения имеют тенденцию быть фиксированными или очень небольшими величинами. В этой ситуации и после небольшого размышления можно распространить вышеуказанный тип расчета на трехфазные системы с несимметричным током. Ключом к этому является то, что сумма мощностей в каждой фазе равна общей мощности системы.

Например, возьмем трехфазную систему 400 В (V _LL ) со следующими нагрузками: фаза 1 = 80 А, фаза 2 = 70 А, фаза 3 = 82 А

напряжение между фазой и нейтралью В _LN = 400/√3 = 230 В
Полная мощность фазы 1 = 80 x 230 = 18 400 ВА = 18,4 кВА
Полная мощность фазы 2 = 70 x 230 = 16 100 ВА = 16,1 кВА
Полная мощность фазы 3 = 82 x 230 = 18 860 ВА = 18,86 кВА
Общая трехфазная мощность = 18,4 + 16,1 + 18,86 = 53,36 кВА

Точно так же, зная мощность в каждой фазе, можно легко найти фазные токи. Если вы также знаете коэффициент мощности, вы можете преобразовать кВА в кВт, как показано ранее.

Несимметричные напряжения

Если напряжения становятся несимметричными или есть другие причины (например, несбалансированный фазовый сдвиг), необходимо вернуться к более традиционному анализу сети. Системные напряжения и токи можно найти, подробно нарисовав схему и используя законы Кирхгофа и другие сетевые теоремы.

Сетевой анализ не является целью этой заметки. Если вас интересует введение, вы можете просмотреть нашу публикацию: Теория сетей — введение и обзор

Эффективность и реактивная мощность

Другие факторы, которые необходимо учитывать при проведении расчетов, могут включать эффективность оборудования. Зная, что КПД энергопотребляющего оборудования — это выходная мощность, деленная на входную мощность, опять же это легко объяснить. Реактивная мощность в статье не обсуждается, более подробную информацию можно найти в других заметках (просто воспользуйтесь поиском по сайту).

Резюме

Помня, что трехфазная мощность (кВт или кВА) просто в три раза больше однофазной, любая трехфазная проблема может быть упрощена. Разделите кВт на коэффициент мощности, чтобы получить кВА.
