Дровяное отопление частного дома своими руками: детальный обзор

Отопление дома дровами, несмотря на наличие многих других видов обогрева, не теряет своей актуальности и в наши дни. Чаще всего к нему прибегают в случае отсутствия газопровода. Этот вид обогрева обычно используется в сельской местности. Довольно часто отопление дровами применяется для обогрева частных и загородных домов, дач и гаражей.

Достоинства и недостатки

Достоинств обогрева дровами достаточно много. Основным является их небольшая стоимость. Она ниже чем цена газа или электричества. Тем более что для такого вида отопления можно использовать даже отходы деревообработки. Тем более отнюдь не все населенные пункты нашей страны газифицированы. Особенно это касается деревень в сельской местности. Отопление поленьями отлично подходит и для дач.

Немаловажным фактором при выборе отопления дровами является экологичность этого топлива и тот комфорт, который он позволяет ощутить. Это не только тепло, но и визуальное наслаждение от вида горения дров в камине или в печи, оснащенной панорамным прозрачным экраном, который обычно встраивается в дверцу загрузки топлива.

Есть у отопления дровами и недостатки. В первую очередь это отсутствие автоматизации. Ведь топливо придется загружать в печь, котел или камин собственноручно, а это отнимает немало времени и сил. В этом обогрев поленьями, значительно уступает газовым и электрическим системам отопления. Ведь они могут эксплуатироваться практически без участия человека.

Заблаговременно потребуется позаботиться и о наличии запаса дров. Их можно купить или заготовить самостоятельно. Кроме того, если площадь дома большая, придется дополнительно использовать радиаторы, так как добиться хорошего обогрева с помощью одного лишь камина или печи, вряд ли получится. Особенно в зимний период. Лучше всего использовать котел с водяным контуром.

Несмотря на то, что по своей цене дрова доступны каждому, нужно будет потратиться на установки печи, котла или камина. А это «удовольствие» нельзя назвать дешевым. Также придется смонтировать и все дополнительное оборудование, которое потребуется чтобы качественно обогреть свой дом.
*

Правильное изготовление дровяного отопления

Современные системы отопления деревянным топливом, имеют значительные отличия от схем, применяемых ранее.

Внимание: На смену печей из кирпича, которые выполняли роль теплообменника, передавая выделяемое тепло в помещение, пришли современные камины, котлы и печи.

*
Выбор устройства для обогрева зависит от наличия свободного места для монтажа и площади здания. При выборе системы дровяного отопления необходимо обращать внимание на следующие факторы:

1. Тепловую мощность устройства. Она зависит от площади дома, степени его теплоизоляции и климатической зоны, в которой он находится.
2. Необходимость выделения помещения для котла или печи. Устройство для обогрева деревянным топливом должно устанавливаться в специально отведенном для этой цели помещении, которое должно соответствовать определенным требованиям. В частности, иметь устойчивую вентиляцию.
3. Наличия места для хранения топлива. Дерево запрещается хранить в помещении, в котором находится печь или котел. Они должны складироваться отдельно.

Чтобы определиться с устройством, которое лучше всего подойдет для отопления дровами следует принимать во внимание параметры здания и свои финансовые возможности. Как показывает практика, наиболее популярным и эффективным вариантом, является использование в частном доме двухконтурного котла с водяным контуром. Он позволит не только качественно согревать здание, но и всегда иметь под рукой горячую воду. Но чтобы сделать окончательный выбор в пользу того или иного устройства для отопления на дровах, следует рассмотреть каждое из них подробнее.

Обязательно прочтите: виды систем отопления в деревянном доме.

Варианты отопления дровами

Чтобы в доме было тепло, следует правильно выбрать дровяное отопление загородного или частного дома, которое будет использоваться. Как уже упоминалось, для этой цели может применяться печь, камин или котел.

Внимание: При выборе следует отталкиваться от количества комнат и площади здания.

Обычно если дом небольшой, устанавливается печь или камин. В противном случае лучше монтировать котел с водяным контуром. Рассмотрим каждый вариант внимательнее:

1. Печное отопление отличается высоким КПД и небольшой площадью обогрева. Но в то же время его проще всего устанавливать. Обогрев печью подходит для зданий площадью не более 60 м².

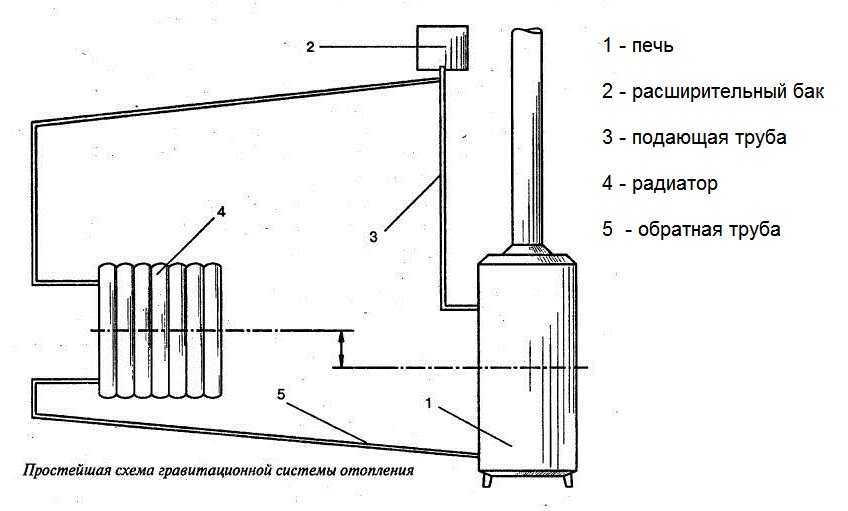

2. Водяное отопление включает в себя котел (камин, печь) с подключенным к нему трубопроводом. Тепловая энергия передается посредством радиаторов. Этот вариант обогрева хорош для зданий площадью более 80 м².
3. Каминное отопление во многом напоминает печное. Основное отличие в более вместительной камере сгорания. В некоторых случаях подобный котел может иметь варочную поверхность.

Система отопления при помощи  деревянных поленьев, может быть существенно улучшена. К примеру, в печь можно установить теплообменник, который позволит создать полноценное водяное теплоснабжение.

Но чаще всего для обогрева дома применяется дровяной котел. Он значительно проще и практичнее в использовании чем печь или котел. К тому же он может быть сделан самостоятельно.

Изготовление дровяного котла самостоятельно

Сделать дровяной котел своими руками вовсе не сложно. Нужно лишь подобрать нужный сорт стали. Ее толщина должна быть не менее 1,5 мм. Котел рекомендуется изготавливать с помощью сварки. Но так как это занимает немало времени, достаточно часто применяют стальные бочки с нужной толщиной стенок.

*
Лучше всего если емкость бочки будет 200 литров. Ее необходимо разрезать вдоль, а внутри сделать перегородку. Это потребуется для установки колесников. На торцевой части делается отверстие для монтажа дверцы, которое рекомендуется подбирать заранее. Также потребуется дымовая труба диаметром не более 10 см. Она располагается с обратной стороны и служит для удаления угарного газа.

Но если вы намереваетесь установить отопительный котел, изготовленный самостоятельно, следует знать, что он имеет некоторые недостатки. Прежде всего это низкий КПД и малый срок эксплуатации. Кроме того, случайно коснувшись его поверхности, можно получить ожог, так как он сильно нагревается.

Дровяной котел, сделанный своими руками, прекрасно подойдет для обогрева различных хозяйственных построек с небольшой площадью. Например, сарая, гаража и т.д. Если вам требуется обогреть загородный или частный дом, лучше всего установить заводскую модель, которая будет значительнее качественнее и позволит хорошо отопить здание.

Обустройство котельной

Дровяное отопление загородного дома подразумевает выделение помещения, в котором будет находиться котел и устройства для его управления. Эта комната должна соответствовать следующим параметрам:

• наличие дымового канала высотой не менее 4 м;
• площадь не менее 6 м²;
• наличие комбинированного освещения;
• высота потолков не меньше 2,5 м;
• наличие принудительной вентиляции.

Внимание: Отделка комнаты должна производиться из огнестойких материалов. Если котел имеет электрические элементы, должна иметься линия подачи электроэнергии.

Какие дрова лучше всего использовать

Многое для хорошего отопление зависит от того, какие дрова вы используете. Следует учитывать, что удельная теплоотдача этого вида топлива значительно ниже, чем, например, газа. Для дров теплоотдача равняется – максимум 17,4 МДж/кг, а для газа – 31.8 МДж/кг. Тем более что для поддержания нужной температуры, следует регулярно подбрасывать в печь поленья.

Существует два способа, чтобы увеличить время между загрузками:

• отопление дровами, которые выделяют больше всего тепла;
• установка печи или теплогенаратора с большой камерой сгорания.

*

В последнем случае следует учитывать, что объем камеры сгорания котлов, значительно больше чем печей. Также печи отличаются более медленным разогревом, во время которого придется часто подбрасывать дрова. Но потом, можно наслаждаться теплом, так как топливо будет гореть достаточно интенсивно и это будет сопровождаться большой теплоотдачей.

Многое зависит и от дров, которые вы используете. Самой большой теплоотдачей отличаются ясень, граб и дуб. Их температура горения примерно 1000 градусов. Кроме того, они дают сильный жар. Самыми плохие дрова из тополя. Их температура горения составляет менее 500 градусов, а значит, расход дров будет больше, а теплоотдача меньше.

Внимание: Так как ясень и дуб, довольно ценные породы деревьев, которые используются для изготовления различной мебели, дверей и разных других вещей, лучше всего использовать на отопление дома березу или белую акацию. Разумеется, если эти виды деревьев растут в вашей местности.

Многое зависит и от того, насколько дрова сухие. Ведь если они будут влажными, то теплоотдача будет минимальная. Это обусловлено тем, что большая часть выделяемого тепла требуется для испарения влаги. Если вы покупаете дрова, следует внимательно проверить их сухость. А если вы заготавливаете их самостоятельно, дрова следует качественно просушить. Лишь так можно добиться качественного обогрева при разумном расходе дров.

Дровяное отопление частного дома своими руками позволяет не только неплохо сэкономить, но и эффективно обогреть здание даже в сильные морозы. Самостоятельно изготовить печь, котел или камин будет совсем несложно. Но лучше всего приобрести заводское изделие, так как оно будет качественнее и прослужит значительно дольше. Разумеется, эта система не лишена некоторых недостатков и, к примеру, уступает отоплению с помощью газа или электричества. Но все же спрос на дровяные котлы, печи и камины по-прежнему велик. Эти устройства незаменимы для качественного обогрева домов в сельской местности при отсутствии там газоснабжения.

Отопление в частном доме – схемы и процесс создания

Если нужно создать или модернизировать отопление в частном доме, то лучше сперва потратить час-другой на изучение вопроса, подборку мнений специалистов, и в частности, на прочтение данного материала, — рассмотреть наиболее распространенные ситуации и проверенные временем решения.

Знание вопроса – ключ к успеху. Даже если отопление в доме самостоятельно делаться не будет, то тогда с пришлыми монтажниками, хозяину лучше разговаривать на их языке. Проще будет проконтролировать правильность и бюджет процесса, самостоятельно можно будет закупить материалы, — значит значительно сэкономить. Поэтому изучить, как делается система отопления, – выгодно.

Как работает отопление

Для обычного жилого дома в подавляющем большинстве случаев применяется водяная система с принудительной циркуляцией жидкости. Теплоноситель движется по трубам под воздействием насоса, нагревает радиаторы, от которых греется воздух. Энергия генерируется в котле.

Все, что этому не соответствует, называется, как «редкость», а специалисты еще называют «дикость», — настолько оно будет уступать по потребительским качествам для жильцов дома обычной площади 70 – 500 м кв.

Из чего состоит

В отоплении всегда применяется ряд узлов и агрегатов, о которых стоит узнать поподробнее.

• Котел – теплогенератор, сжигающий топливо, нагревающий воду (теплоноситель).
• Циркуляционный насос – может не только устанавливаться отдельно, но и находится в составе автоматизированного котла, как и некоторые другие элементы. Гоняет теплоноситель по трубам.
• Трубы – применяются современные пластиковые, металлопластиковые изделия, подбираются по диаметру.
• Радиаторы – передают энергию воздуху.
• Расширительный бак – обязательный элемент, поддерживает стабильное давление при тепловом расширении воды. Предохраняет систему от аварии.
• Группа безопасности — может быть в составе котла или отдельно, включает предохранительный клапан, автоматический воздухоотводчик, манометр. Обязательно устанавливается в любой замкнутой системе.
• Фильтр очистки – небольшой обязательный элемент.

Это минимум обычной системы. Если это грамотно смонтировать, для чего применяются фитинги и краны, то отопление начнет обогревать дом.

Дополнительные элементы системы

• Краны шаровые – два режима работы «открыл-закрыл».
• Вентили балансировочные – похожие на обычные краны — тонкая настройка системы.
• Клапаны дух-трех-ходовые – автоматические регуляторы потока.
• Термоголовки – устройства, управляющие клапанами в зависимости от температуры и ручных установок.
• Краны Маевского – ручные воздухоотводчики, для спуска воздуха.

Чем топить

Прежде всего хозяев волнует вопрос, — чем отапливать дом. В каждой местности сложились свои приоритеты.

• Много домов сейчас отапливается природным газом из магистралей. Это дешевый и удобный вид топлива. Если есть газовая труба, то раздумывать не о чем, нужно подключаться и ставить газовый котел.
• Но также часто можно встретить отопление дровами в твердотопливных котлах. В большинстве регионов это дешево. Но не удобно. Чтобы упростить процесс топки систему дополняют буферной емкостью, или, что хуже – сложными, не лучшими по качествам, устройствами – котлами длительного горения.
• Уголь вытесняет из употребления дрова в отдельных угольных регионах, где он дешев.
• Пеллеты – «автоматизированые дрова», удобней, но дорого.
• Электричество – вытесняет потихоньку дрова, так как очень удобно, и при ночном тарифе – терпимо по цене. Но при дневном тарифе – слишком дорого.

Подробней, чем лучше топить дом можно прочитать здесь…

Какой котел поставить

Какая мощность отопления будет в самый раз?

• С электрическим понятно – сколько разрешит энергонадзор, столько и поставим. Котел скорее всего будет в качестве резервного (или ночного) теплогенератора.
• С твердотопливным все просто, — если строить для себя, то можно взять в запас двойную–тройную мощность – тогда реже топить, можно в режиме тления, быстрее нагреть буфер, быстрее прогреть дом.
• Но с мощностью газового автоматизированного не стоит сильно перебарщивать, так как слишком мощный агрегат будет работать во вредном режиме с частыми остановками. Лучше взять с запасом мощности 20% от расчетных теплопотерь.

Не считаем теплопотери

Точный расчет теплопотерь частного дома может произвести только научно-исследовательская организация. Влияют множество факторов, например, площадь освещаемой солнцем стены и угол ее расположения к солнцу…. На практике, владельцу дома такие данные вообще не нужны.

Точность подбора мощности отопления тут же будет снивелирована, к примеру, заменой окна, выросшим деревом, другим качеством газа, плохим монтажем…

С теплоплотерями все просто – их значения, для определения мощности отопления, грубо принимаются из расчета 1 кВ на 10 м кв. Если такой мощности в итоге окажется мало, то увеличивать ее, при нынешний ценах на энергоносители, — не выгодно. Правильно будет модернизировать дом, утеплять…

Как побороться с холодом в доме

Достаточно знать, что котел не должен быть слабее 10 кВт на 100 м кв. А если при этих условиях, будет прохладно, то и 20 кВт могут не помочь, потому, что хозяин из своего кармана отапливает космическое пространство, которое нагреть сложно.

Прежде всего нужно побороть сквозняки любыми методами и организовать нормальную вентиляцию – как делается вентиляция чтобы сберечь тепло

Дальше нужно перебороть холодный чердак, или крышу и обеспечить их нормативным слоем утепления. Например – утепляем крышу лучшим утеплителем

Желательно термоизолировтать пол, и организовать отопление теплым полом. Как делаются теплые полы – краткая инструкция

После этих мероприятий, если они нормально выполнены, в доме будет тепло…
Как построить теплый дом

Подробней о том, как сделать отопление

Отопление в доме делается в следующей последовательности.

• Принимается решение о схеме подключения отопительных приборов, определятся их точки размещения и соответственно места нахождения трубопроводов. Определяется мощность оборудования и другие технические параметры (составляется проект!…)
• Выбирается место для котла и устанавливается котел, возможно по проекту газификации дома, возможно в связи с привязкой дымохода на естественной тяге.
• Делается обвязка котла, — монтируется трубопровод и обязательное оборудование обеспечивающее его работу и всей системы.
• Распределяются и устанавливаются радиаторы по комнатам в соответствии с необходимой мощностью отопления для каждой комнаты. С этим вопросом можно ознакомится здесь
• Прокладывается трубопровод, подключаются радиаторы и котел со своей обвязкой.
• Система заполняется теплоносителем и испытывается.

Обвязываем котел

Автоматизированные котлы, как правило, содержат в своем корпусе и насос и группу безопасности, а иногда и расширительный бак. Вся их обвязка заключается в установке отключающих кранов.

Для твердотопливного котла устанавливается насос, расширительный бачок, группа безопасности, регулирование температуры, возможны и блоки автоматизации и управления.

В сложных системах все это дополняется гидрострелкой (или контуром первичного кольца) с дополнительными насосами на каждом ответвлении, а также возможно устанавливается буферная емкость, ставиться и бойлер ГВС.

В простейшем варианте твердотопливный котел нужно правильно обвязать – как сделать подключение не автоматизированного котла

Элементы, которые встречаются в сложных системах

• Гидрострелка – принадлежность сложных систем с 3 и более контурами, для выравнивания давления в них.
• Буферная емкость – теплоаккумулятор на большой запас воды, полезен для периодически действующих котлов или для электрокотла на ночном тарифе.
• Распределительный коллектор – устройство упрощающее разводку и подключение труб к магистрали в теплых полах и в сложных схемах.
• Бойлер косвенного нагрева – устройство для нагрева воды от отопительной системы, которая расходуется на бытовые нужды.

Старые системы не применяются

Упоминалось, что в современном представлении теплоноситель должен двигаться под воздействием насоса. Все самотечное – анахронизм, не практичный, не функциональный и в два раза дороже.

Также по современным представлением система отопления должна быть двухтрубной, а однотрубная – дорогая и в создании и в эксплуатации, громоздкая и не обеспечивающая… Ее цена догоняется за счет большого диаметра труб и фитингов, а кольцевая схема создает и трудности прокладки и сложность в обеспечения одинаковой температуры радиаторов.

Выбираем схему – одну из трех

• Наиболее практичной и широкоприменяемой оказывается тупиковая схема подключения. До 5 радиаторов в одном тупике.
  Тупиков может быть несколько, с помощью этой схемы можно охватить даже дом средних размеров.
• Также не редка для средний и больших домов попутка. Но она несколько дороже и ей присуща сложность обвода полного кольца по дому – мешают двери. Если это решается, то схема самая стабильная.
• Если есть возможность прокладывать трубы под полом без проблем, то лучевая, как практичная и стабильная, хоть и несколько более дорогая по сравнению с тупиковой может быть применима.

Как совмещают отопление с дизайном

Сейчас все больше стараются убрать не только трубы под пол, но и сами радиаторы. Устанавливают внутрипольные конвекторы, хоть и более дорогие, но зато не загромождающие интерьер. О наличии отопления с ними будет напоминать декоративная решетка под подоконниками, под входными дверями…

Промежуточный вариант более практичный в эксплуатации – спрятать под пол трубы, на стенах оставить радиаторы с нижним подключением – трубы выходят из пола под радиаторами.

При этом под полом разводка может быть по любой схеме, но наиболее дешевой и практичной оказывается тупиковая с ответвлениями более тонкими трубами от магистрали. Под полом допускается установка обжимных фитингов на металлопластиковых трубах. Часто подключение радиаторов совмещается с разводкой теплого пола в одном пространстве.

Выбрать трубы и радиаторы

Самый дешевый вариант и легко исполняемый самостоятельно — монтаж системы из полипропиленовых труб …. Но его порекомендовать нельзя. Он же самый ненадежный. Виной всему невозможность обеспечения стандартного качества соединения и номинального просвета труб в сварных стыках.

Рекомендуется для надежности использовать металлопластиковые трубы, хоть их фитинги дороги.

О подборе радиаторов можно спорить долго… но подойдут для частного дома любые, которые встретятся в магазине. Подробнее о выборе современных радиаторов
Подключить и установить радиаторы нужно по правилам…

Монтаж

Теперь дело за малым – собрать воедино все элементы, которые и были спроектированы. Кстати, конечно лучше воспользоваться готовым проектом отопления, если таковой имеется….

Вопрос монтажа самостоятельно упирается лишь в вопрос навыков «крутить гайки». Сложного ничего нет, нужно лишь прочитать немного теории и попробовать собрать для начала немного простейшего. Ключевым моментами здесь будут – как обеспечить плотность резьбовых соединений

Как не допустить течи металлопластиковых труб

А если это известно, то и система отопления должна работать исправно… Осталось как залить систему отопления, чтобы она все таки заработала

Паровое отопление в частном доме и на даче на базе печи или котла

Эффективное отопление дома – одна из важнейших задач каждого домовладельца. Интересным решением этой проблемы может стать паровая система отопления, принципы работы и устройство которой отличаются от обычных водяных контуров.

Это не самый простой вариант, со своими достоинствами и недостатками. Мы расскажем о правилах устройства и организации, особенностях системы с парообразным теплоносителем. Вы узнаете, как устроить паровое отопление в частном доме и как правильно его эксплуатировать.

Содержание статьи:

• Принцип работы паровой системы
• Особенности систем низкого давления
• Оценка преимуществ и недостатков
• Проектирование системы парового отопления
• Монтаж на базе дровяной печи
• Несколько полезных советов
• Выводы и полезное видео по теме

Принцип работы паровой системы

Когда вода кипит при постоянном давлении, она сохраняет свою температуру постоянной. Пар, образующийся в результате такого кипения, обладает значительным количеством тепловой энергии. В момент конденсации, т.е. при превращении пара в жидкость, эта энергия выделяется и передается в окружающую среду.

Этот принцип используется в работе систем парового отопления. В котле закипает вода, пар движется по трубам к радиаторам, конденсируется и разделяется с теплом, тем самым нагревая воздух в помещении.

Вода, полученная в процессе конденсации, продолжает движение по трубам и возвращается в специальный накопительный бак, откуда поступает в нагреватель естественным путем или принудительно с помощью насоса.

Фотогалерея

Фото

По схеме организации и принципу устройства паровое и водяное отопление схожи. В их состав входят аналогичные структурные элементы

Отличие состоит в том, что в отопительные приборы поступает пар, который при конденсации отдает теплоту испарения и уменьшается в объеме в сотни раз

По типу движения теплоносителя паровые системы также делятся на гравитационные и принудительные, равные водные правила проявляются при монтаже и организации

К особенностям конструкции паровых систем относится повышенная термостойкость, которой должны обладать отопительные приборы. Ведь температура поступающего в них пара может достигать +130º

Трубопроводы различаются внутри самих паровых систем. Подача пара осуществляется по паропроводам, которые должны быть шире по сечению и более устойчивы к тепловым воздействиям, чем конденсатопроводы, передающие конденсат в котел

По варианту возврата конденсата на отопление к котлу паровые контуры делятся на открытые и закрытые. Во-первых, конденсат сначала накапливается в баке, а затем насосом транспортируется в котел. В закрытом конденсат поступает непосредственно в котел

Чтобы сбалансировать время и мощность теплопередачи, в паровых системах часто вместо штатных батарей используют оребренные регистры

Паровые контуры отопления только закрытые, т.к. необходимо исключить испарение теплоносителя за пределы системы. Объем конденсата должен быть точно рассчитан, чтобы при охлаждении пара в устройствах не образовывались воздушные мешки, препятствующие движению пара

Аналогии в паровом и водяном отоплении

Особенности действия пара как охлаждающая жидкость

Типы систем парового отопления

Особенности отопительных приборов

Паропроводы и конденсатопроводы

Открытая паровая система

Отопительные регистры с оребрением

Организация точности расчетов

В зависимости от давления внутри системы парового отопления подразделяются на:

• пар вакуумный;
• низкое давление;
• высокое давление.

В первом давление менее 0,1 МПа, во втором — еще ниже — до 0,07 МПа, а в третьем — более 0,07 МПа. Открытые системы низкого давления имеют доступ к воздуху из атмосферы, но могут быть и закрытыми, т.е. полностью герметичными.

На этой схеме показана схема парового отопления. Отопительный прибор должен располагаться ниже радиаторов, уклон конденсатопровода

В таких системах обычно используется так называемый сухой насыщенный пар, не содержащий взвешенных частиц воды. Количество пара в системе отражается на ее работе. Если пара будет слишком мало, это создаст проблемы для свободного стока конденсата, а в нижней части нагревателя будет собираться холодный воздух.

Достаточный объем пара улучшает процесс оттока конденсата, который прижимается к стенкам и стекает по ним в виде тонкой водяной пленки.

В закрытых системах вода после конденсации сразу поступает в теплообменник, но часто применяются открытые системы, в которых теплоноситель сначала собирается в накопительном баке, а затем насосом подается в котел для нагрева.

Конденсат может полностью заполнять трубы, по которым он движется для отопления или только частично. Последний вариант предпочтительнее, так как при отключении системы трубы в ней останутся сухими.

Если теплоноситель парового отопления после конденсации передается непосредственно в котел для последующего нагрева, то система называется закрытой. Если конденсат сначала собирается в накопительном баке, из которого насосом перекачивается в котел, система классифицируется как открытая

Особенности систем низкого давления

Распространенный вариант такой системы — закрытый, с использованием самотечного возврата конденсата в котел, который не заполняет трубы полностью, и используется верхняя разводка труб.

Сначала система заполняется водой до необходимого уровня, после чего начинается нагрев. Конденсат стекает по общему стояку и при достижении заданного уровня вытесняется в котел.

В той же системе с нижней разводкой рекомендуется устанавливать трубы с небольшим уклоном в сторону движения пара, чтобы уменьшить шумовые эффекты. В месте слива конденсата устроен петлеобразный гидрозатвор, препятствующий прохождению пара в линию конденсации.

Скорость пара в таких системах должна быть умеренной, не более 0,14 м/с. В противном случае пар также захватит частицы влаги, скопившиеся на стенках. В результате система работает с большим шумом, что увеличивает риск гидравлического удара.

Комбинированная разводка, т. е. сочетание верхней и нижней разводки, применяемая, если трубы проложены под полом верхнего или среднего этажа дома. Просвет труб, по которым вода возвращается в котел, в этом случае будет закрыт конденсатом.

Если давление в системе превышает 0,02 МПа, ее следует сделать открытой. Воздух удаляется через емкость для хранения конденсата, а для предотвращения выхода пара из системы устанавливается конденсатоотводчик или водоотделитель. Вода от гидроаккумулятора к теплообменнику перекачивается насосом, что позволяет устанавливать гидроаккумулятор ниже уровня, на котором расположен теплообменник.

Теплоноситель для отопления частного дома с котельной нагревается в теплообменнике, расположенном в котельной. При достижении рабочей температуры пар перемещается в коллектор, разделяя поток на два контура: для основных помещений и для котельной (+)

Оценка преимуществ и недостатков

Что такое хорошая система парового отопления? Его сравнительно легко сделать даже на базе обычной дровяной печи. Особенно это актуально в районах, где нет централизованного газоснабжения, а дрова или другое твердое топливо есть в наличии.

Пар как теплоноситель значительно опережает воду. Скорость прогрева помещения в три раза выше. Кроме того, система парового отопления вряд ли выйдет из строя в зимние холода из-за отсутствия отопления.

Если печь прогорит, вода из системы будет собираться в накопительном баке или в теплообменнике, а трубы и радиаторы останутся пустыми. При водяном отоплении замерзание теплоносителя, которым заполнен весь контур, как известно, приводит к разрыву трубы.

Наконец, размеры радиаторов парового отопления должны быть значительно меньше, чем для водяных систем, так как количество получаемой при этом тепловой энергии увеличивается в несколько раз. Это несколько удешевит установку системы отопления дома.

Декоративные решетки для радиаторов парового отопления являются не только элементом дизайна интерьера, но и средством защиты от ожогов

На этом список достоинств паровой системы заканчивается, и мы можем перейти к ее недостаткам, весьма существенным :

• высокий риск ожогов;
• повышенный уровень шума при работе;
• трудности с настройкой системы;
• необходимость приобретения дорогих труб и др.

Нормы безопасности не рекомендуют паровое отопление жилых помещений, так как это представляет высокий риск для здоровья и жизни проживающих в доме людей.

Итак, рабочая температура радиаторов будет очень высокой, если к ним прикоснуться, то можно получить серьезный ожог. Поэтому все радиаторы придется закрыть надежными декоративными решетками.

Обычные трубы ПВХ для такой системы не подойдут, т. к. они должны выдерживать высокое давление и температуру более 100 градусов. Те же требования распространяются и на другие элементы системы. Трубы парового отопления должны быть медными или из оцинкованной стали.

Медные трубы – идеальный, но совсем не дешевый вариант коммуникаций для систем парового отопления. Для соединения этих труб нужен сварочный аппарат

В любом случае этот момент нельзя назвать бюджетным. Вопросам безопасности следует уделить самое пристальное внимание. Все монтажные работы, например, сварка медных труб, потребуют максимально качественного выполнения. Если соединение оборвется и в отверстие вырвется струя пара, кто-то из жильцов дома рискует получить серьезные ожоги.

Трубы из нержавеющей стали способны выдерживать такие характерные для систем парового отопления нагрузки, как высокая температура и высокое давление в системе

Еще одним недостатком парового отопления является повышенный уровень шума. Чтобы устранить эту проблему, радиаторы должны быть установлены правильно. Они подвешиваются на специальных противошумных кронштейнах. Котел или печь лучше разместить в отдельном помещении. Кроме того, в толще стен можно разместить медные трубы, что также снизит уровень шума.

Наконец, немного сложно контролировать температуру нагрева в помещениях с паровым отоплением. Можно не устанавливать термостат и просто уменьшить количество пара. Нужно уменьшить количество топлива, что не всегда просто, или проветрить помещение. Перед началом работ по установке системы парового отопления следует учесть все эти моменты.

Проектирование системы парового отопления

Даже для небольшого помещения лучше всего разработать проект. Система, сделанная «наугад» с большой долей вероятности вскоре потребует доработки, а бумажная схема сразу выявит слабые места и исправит их.

Например, для создания системы с естественной циркуляцией теплоносителя теплообменник, а соответственно и отопительный прибор, следует располагать в самой нижней точке дома.

Пароконденсатные трубы систем отопления с естественным типом движения теплоносителя устраивают с уклоном в сторону его движения (+)

Это означает, что плита или котел должны находиться ниже всех радиаторов, а также трубы, не стоя вертикально, но горизонтально или под углом к ​​вертикали.

Если нагреватель нельзя разместить таким образом (в доме нет подвала, подвал используется для других целей и т. д.), следует отдать предпочтение отоплению с принудительной циркуляцией.

На схеме показана система отопления с принудительной циркуляцией. Для его установки вам понадобится циркуляционный насос и накопительный бак

Поэтому вам необходимо включить насос, который будет закачивать воду в теплообменник. Важным моментом при проектировании системы отопления является порядок подключения радиаторов. Последовательное подключение или так называемая однотрубная система предполагает подключение всех радиаторов по порядку.

В результате хладагент будет двигаться последовательно по системе, постепенно охлаждаясь. Это экономичный вариант подключения, который проще в монтаже и дешевле по стоимости.

Но равномерность нагрева при таком способе пострадает, так как самым горячим будет первый радиатор, а последний теплоноситель будет поступать уже в полуостывшем состоянии.

Однотрубное подключение радиаторов, как видно из этой схемы, предполагает последовательный монтаж. На последний радиатор охлаждающая жидкость поступает уже остывшей

Однотрубное решение может быть приемлемо только при подключении парового отопления на даче или в небольшом доме, на площади менее 80 кв. м. А для просторного коттеджа или двухэтажного дома больше подойдет двухтрубная система, в которой радиаторы подключаются параллельно.

Однотрубная схема обеспечивает одновременную, а не последовательную подачу теплоносителя к каждому радиатору, и помещения прогреваются более равномерно. А вот при двухтрубной схеме к каждому радиатору придется подключать две трубы: прямую и «обратку».

Такую систему сложнее реализовать, и она будет стоить немного дороже, чем при установке однотрубной системы. Однако подавляющее большинство систем водяного отопления выполнены по двухтрубной схеме, несмотря на сложности, и функционируют достаточно успешно.

На этой схеме показана двухтрубная система установки паровых радиаторов отопления. Каждый радиатор соединен с общим стояком и имеет обратку, что обеспечивает равномерное распределение теплоносителя

Если вы планируете использовать дровяную печь в качестве источника тепла, вам следует сразу рассчитать и спроектировать специальный теплообменник. Выглядит как змеевик, сваренный из металлических труб. Этот элемент встроен непосредственно в конструкцию печи, а не устанавливается отдельно.

Поэтому конструкцию новой печи также следует продумать на этапе проектирования. Можно использовать уже существующую печь, но ее придется частично разобрать для монтажа теплообменника внутрь.

Чтобы получить 9кВт тепла требуется теплообменник с площадью поверхности около одного квадратного метра. Чем больше площадь обогрева, тем больше должны быть размеры теплообменника.

Если предполагается отапливать помещение с помощью котла, то тут все немного проще: его нужно купить и установить. Обычно для парового отопления в доме рекомендуется брать водотрубную модель котла, как наиболее эффективную.

Хотя дымогарные, дымогарные или комбинированные дымогарно-трубные модели также могут быть вполне приемлемым вариантом.

Иногда для организации парового отопления используют, при котором сжигают отработанное масло. Но этот вариант считается подходящим для использования в подсобных помещениях, например, в гараже. Для жилого дома такой вариант не слишком хорош.

Крепление на базе дровяной печи

Если проект составлен, пора запастись нужными материалами и инструментами. Рассчитать необходимое количество элементов системы позволит предварительно составленный проект.

На нем должны быть отмечены все витки, соединения, тройники, места установки радиатора и т.д. Кроме того, необходимо приобрести хомуты для труб, а также кронштейны, на которые будут устанавливаться радиаторы.

Котел системы парового отопления, устроенный на базе дровяной печи, устанавливается непосредственно в ней. К котлу подключаются паро- и конденсатопроводы

Длина труб также рассчитывается по схеме. Для того, чтобы при необходимости уменьшить давление пара в системе, нужен редукционный клапан. Гидравлический затвор необходим для полного опорожнения системы для очистки, технического обслуживания или ремонта.

Перед каждым радиатором рекомендуется установить запорный вентиль, который будет отключать его для ремонта, промывки или замены. Также устанавливаются на радиаторы для нагнетания воздуха в систему. Хотя пар является газообразным, а не жидким веществом, наличие воздуха в системе может отрицательно сказаться на ее эффективности.

Для того, чтобы процесс конденсата происходил именно в радиаторах, а не в приводе или стояке, рекомендуется установить тройник с заглушкой, через которую будет проходить только вода. Если вы планируете установить систему с принудительной циркуляцией, вам понадобится циркуляционный насос. Кроме того, вам понадобится емкость для сбора сконденсировавшейся влаги.

Гравитационные системы не нуждаются в таких устройствах. А вот труба, по которой вода направляется в теплообменник, должна быть достаточно широкой, чтобы обеспечить быстрое движение жидкости для дальнейшего нагрева.

Отсутствие редукционного клапана в системе парового отопления, устройство которого показано на схеме, может привести к серьезным повреждениям из-за избыточного давления

Помимо обычного монтажного инструмента, вам обязательно понадобится сварочный аппарат за . Конструкции из оцинкованной стали обычно имеют резьбовые соединения, которые необходимо тщательно герметизировать. Если планируется установка парового отопления от печи, начинать придется с изготовления теплообменника.

Теплообменник парового отопления, встроенный в дровяную печь, состоит из системы полых металлических труб, по которым циркулирует вода. Элемент может иметь произвольную форму, соответствующую размерам и форме топки

Варится из металлических труб толщиной 2,5-3 мм или даже чуть толще. Теплообменник может быть выполнен как в виде змеевика, так и в любой другой форме. Главное, чтобы устройство помещалось внутри, а также чтобы его поверхность была достаточно большой для нагрева воды и выработки пара.

Качество сварки теплообменника должно быть без преувеличения идеальным. Даже микроскопические каверны в швах недопустимы, так как устройство будет подвергаться воздействию высокого давления горячего пара. После того, как теплообменник готов к установке, следует проверить каждый сварной шов.

Для этого сначала все швы промазываются белым мелом. После этого одно из отверстий теплообменника закрывают, а во второе заливают керосин до тех пор, пока устройство не будет заполнено доверху. Теперь нужно немного подождать, а затем оценить состояние швов. Если есть трещины, через них будет просачиваться керосин, и в таких местах мел потемнеет.

Выявленные недостатки исправляются, а затем тест повторяется для проверки целостности устройства. Теперь ее следует помыть, а затем приступить к кладке дровяной печи. Теплообменник встраивается в топку надежно, а к его входу и выходу добавляются трубы, которые затем используются для подключения теплообменника к системе отопления дома.

Кладка печи выполняется обычным для подобных конструкций способом. Затем трубы и радиаторы системы отопления устанавливаются в соответствии с составленным ранее проектом. Сначала устанавливаются радиаторы с помощью кронштейнов, поглощающих шум от работы парового отопления.

На каждом радиаторе установлены краны Маевского для выпуска воздуха. Вам понадобится на один запорный кран больше, чем радиаторов, так как необходимо установить один общий запорный кран в самом начале системы. Перед этим краном также размещены редукционный клапан и редукционно-охлаждающий блок.

В завершение, если это предусмотрено проектом, установить привод для СОЖ и . Для систем, рассчитанных на естественную, а не на принудительную циркуляцию, бак и насос не нужны. А вот трубе, которая ведет к теплообменнику, нужно придать небольшой уклон примерно 3 мм на метр.

Современные котлы для парового отопления дома представляют собой надежные устройства, работающие на различных видах топлива и оснащенные автоматизированными системами управления

Системы с паровым котлом монтируются примерно одинаково: в соответствии с проектом и с поправкой на особенности оборудования. Например, редукционный клапан и охладитель скорее всего не нужны, так как в котел уже встроена система контроля давления и температуры пара.

Несколько полезных советов

При монтаже системы парового отопления следует помнить, что все ее элементы должны выдерживать высокие температуры, более 100 градусов. Например, обычный мембранный расширитель в качестве резервной емкости на случай увеличения объема теплоносителя не подойдет, ведь его максимум составляет 85 градусов.

Дымоход печи, в которую встроен теплообменник, будет быстрее загрязняться, чем у обычной печи. поэтому нужно чаще планировать и выполнять.

Духовку с теплообменником при желании можно использовать и для приготовления пищи, но это не очень удобно. Летом, когда нет необходимости в отоплении, эту печь нельзя топить. Придется искать альтернативу. Проще, если в доме есть отдельная удобная плита для кухни.

Как спроектировать и собрать систему парового отопления своими руками подробно описано. рекомендуемые нами к прочтению.

Выводы и полезное видео по теме

Практический опыт переделки дровяной печи в котел парового отопления представлен в этом видео:

Продолжение монтажа парового отопления можно посмотреть в этом файле:

Отличие принудительной и естественной циркуляции в системах отопления подробно описано здесь:

Паровое отопление не самый простой вариант реализации автономной системы отопления. Но при правильном проектировании и монтаже с паром можно эффективно и относительно недорого обеспечить свой дом необходимым количеством тепла.

Пожалуйста, комментируйте информацию, которую мы представили на рассмотрение. Задавайте вопросы, делитесь полезной информацией и оставляйте фото по теме статьи. Ниже представлена ​​блок-форма, предназначенная для постинга и общения.

Система парового отопления: плюсы и минусы

Паровое отопление? Мы поможем вам взвесить все за и против, чтобы вы могли решить, подходит ли это вам.

По

Ричард Третеви

Поделитесь этой историей

Эксперт по сантехнике и отоплению Ask This Old House Ричард Третеви расскажет вам о плюсах и минусах выбора дома с паровым отоплением.

Многие покупатели упускают из виду механические системы при покупке нового дома. После ипотеки расходы на отопление и охлаждение являются вторыми по величине расходами, которые обычно несут домовладельцы. Поэтому важно знать, какой тип системы охлаждения и отопления существует в доме, который вы хотите купить.

Связанный

Как успокоить стучащий паровой радиатор

В приведенном выше видео эксперт по сантехнике и отоплению Ask This Old House Ричард Третеви показывает дом с паровой системой отопления.

Что такое паровой нагрев?

Паровое тепло создается путем преобразования воды из котла в пар. Дома с паровым отоплением можно определить по радиаторам, которые подключены только к одной трубе, а не к двум.

Стоит ли использовать систему парового отопления?

Вот что следует учитывать при выборе вариантов парового отопления.

Плюсы

• Распространенный вопрос: эффективен ли паровой нагрев? Хорошо обслуживаемая паровая система может быть удобной и эффективной.
• Паровые котлы могут служить очень долго, поэтому если дата установки на самом котле кажется старой, это не обязательно означает, что его нужно заменить.
