для чего нужен, принцип работы, виды, установка, как сделать своими руками

В квартирах многоэтажного дома можно встретиться с ситуацией, когда через вентиляционную шахту проникает запах от соседей. Если у них жарят рыбу или забыли вовремя снять с огня сковородку с яичницей, то об этом быстро узнают соседи. Чтобы исключить попадание воздуха из шахты, нужно сделать так, чтобы воздух мог перемещаться только в одном направлении. Для этой цели применяется обратный клапан.

Содержание

1. Для чего нужен на вентиляции обратный клапан
2. Принцип работы
3. Виды механических клапанов
4. Одностворчатый гравитационного действия
5. Двустворчатый с использованием пружин
6. Жалюзи на вентиляционную решетку
7. Гибкая мембрана
8. Как установить обратный клапан для вентиляции
9. Местоположение клапана в вентиляционной системе
10. Нюансы установки и обслуживания
11. Монтаж устройства на вытяжку
12. Неприятности которые могут возникнуть
13. Можно ли сделать обратный клапан своими руками
14. Заключение

Для чего нужен на вентиляции обратный клапан

принцип действия обратного клапана на вентиляции

Вентиляционная система включает в себя как входные, так и выходные отверстия. В первые из них поступает свежий воздух с улицы, во вторые — уходит загрязнённый. Выходные устанавливают на кухне и в других местах, откуда необходимо вывести наружу спёртый воздух.

Нормальная работа вентиляции предусматривает, что поток воздуха проходил через выходные отверстия из помещения наружу. Если происходит обратное движение, то вентиляционная система перестаёт нормально работать. Чтобы этого избежать, нужно использовать обратный вентиляционный клапан.

Когда появляется обратная тяга из выходного вентиляционного отверстия, это может принести такие проблемы:

1. В многоэтажных домах таким образом поступают запахи от соседей.
2. Запах с кухни, водяные поры вместо того, чтобы выводиться наружу, скапливаются на кухне.
3. В частном доме в холодное время года поступление холодного воздуха снаружи способно существенно понизить температуру, препятствуя работе системы отопления.
4. Из-за появления обратной тяги дым может вместо того, чтобы уходить наружу, возвращаться внутрь помещения.

Обратный клапан может быть использован для входных или выходных отверстий. Важно, чтобы движение происходило только в нужном направлении. В большинстве случаев установка обратного клапана позволяет решить возникшие проблемы.

Принцип работы

При использовании вентиляции воздух может проходить как в одном, так и в другом направлении. Чтобы воздух мог двигаться только в одном из них другое закрываю специальным клапаном. Принцип действия основан на том, что воздух, двигаясь обратно, закрывает заслонку, которая препятствует его дальнейшему движению.

принцип работы клапана

Конструктивно заслонку могут сделать в виде поворачивающейся лопасти или лепестковый. При обычном направлении движения препятствие прижимается к краям, а при обратном — устанавливается перпендикулярно, закрывая отверстие.

При его применении клапан испытывает сильное аэродинамическое сопротивление. Его конструкция должна обеспечивать надёжность и устойчивость.

Это устройство представляет собой небольшой отрезок трубы. Он может иметь круглое или прямоугольное отверстие. По форме и размерам он должен подходить к вентиляционному отверстию, для которого предназначен.

Внутри его расположен тонкий стержень, на котором свободно вращается заслонка. Конструкция продумана таким образом, чтобы при нужном направлении движения она приближалась к краю и не препятствовала движения воздуха.

Если направление меняется, воздух разворачивает заслонку и она перекрывает отверстие. Таким образом движение происходит только в правильном направлении.

Виды механических клапанов

Существует несколько разновидностей таких конструкций. Есть такие, которые предназначены для использования с вентиляционными решётками, а также с вентиляторами. Закрывающий механизм может использовать не только заслонку, но и клапан-бабочку или жалюзи.

другие виды обратного клапана

Одностворчатый гравитационного действия

В этом случае используется отрезок трубы. Внутри него на стержне закреплена пластина, которая может вращаться. Устройство установлено таким образом, что под действием гравитационных сил створка закрывает отверстие. При движении воздуха в нужную сторону створка будет приоткрываться, обеспечивая правильную работу вентиляции.

Открывание и закрывание отверстия обеспечивают двумя способами: при помощи смещения положения стержня к краю отверстия или при помощи использования грузика.

Двустворчатый с использованием пружин

Клапаны типа «бабочка» представляют собой два полукруга из металла или пластика. Они прикреплены к стержню, проходящему в центре трубы. Если ветер дует в нужном направлении, то они складываются, в противоположном случае распрямляются, закрывая отверстие.

Жалюзи на вентиляционную решетку

Такой обратный клапан на воздуховод по виду напоминает жалюзи. Здесь используются узкие полоски, которые под действием гравитации опускаются и закрывают отверстие. Для каждой полоски имеется отдельное прямоугольное отверстие.

При правильном движении воздуха они приподнимаются и пропускают воздух. При противоположном — опускаются и закрывают отверстие.

Гибкая мембрана

Использование мембраны из гибкого материала даёт возможность открывать и закрывать отверстия без использования её поворота. Под воздействием движения воздуха в правильном направлении лепестки будут отгибаться, пропуская поток, при встречном — закроют отверстие.

Как установить обратный клапан для вентиляции

Способ использования обратного клапана зависит от того, какую схему вентиляции планируется использовать. Если речь идёт о комплексной, которая охватывает несколько помещений, то используют магистральный воздуховод, к которому подсоединяют вентиляционные трубы из каждого помещения.

установка обратного клапана на вентиляцию

В некоторых случаях вентиляция с обратным клапаном может потребоваться только для одного или двух отверстий. В таком случае их устанавливают отдельно для каждого из них.

Местоположение клапана в вентиляционной системе

Обратный клапан часто используется вместе с вентиляторами. Пока устройство работает, он остаётся открытым. После выключения оно закрывается, чтобы не допустить обратного тока воздуха.

Если рассматривать классическую схему, когда вытяжка на кухне выходит в трубу, идущую из ванной, то такие клапаны устанавливают в следующих местах:

1. На выходе из ванной для того, чтобы не допустить притока в неё воздуха.
2. На том участке вытяжки, который находится то подсоединения к общей трубе. Он устанавливается так, чтобы воздух не попадал обратно в кухню.
3. При выходи отверстия наружу ставят ещё один обратный клапан.

Если применяются более сложные конструкции, то обратный клапан устанавливается в каждом отверстии до попадания в общий воздуховод. Дополнительно такое устройство оборудуют с внешней стороны стены.

Нюансы установки и обслуживания

Если производится монтаж антивозвратного клапана для отверстия, выходящего на улицу, его необходимо утеплить. Если этого не сделать, то при выходе тёплого воздуха на улице произойдёт его охлаждение. Это приведёт к образованию конденсата.

Отверстие для монтажа можно сделать в середине вентиляционной трубы. Если она расположена вертикально, такое размещение позволит создать декоративный короб и скрыть трубу, оставив доступ к вентиляционному отверстию.

Согласно санитарным нормам не разрешается объединять вытяжку из кухни с теми, которые установлены в ванной или туалете.

Для стандартных вентиляционных отверстий в продаже имеются готовые решения. Их покупка и установка — являются эффективным решением проблемы.

Если возникает необходимость использования принудительной вентиляции, то выгодно использовать для этого тройник. При этом одно отверстие должно быть оборудовано для принудительной, другое — для естественной вентиляции. В этом случае они смогут работать попеременно.

Монтаж устройства на вытяжку

монтаж обратного клапана на вытяжку

Это возможно в некоторых случаях. Например, можно сделать клапан для вытяжки для вентиляционной шахты на кухне в многоквартирном доме. Для этого нужно сделать следующее:

• Нужно снять старую вентиляционную решётку.
• Делают картонную рамку. Для этого прикладывают решётку к листу и очерчивают его. Прямоугольник должен быть таким, чтобы обеспечить плотное прилегание вентиляционной решётки.
• Теперь нужно отметить на картоне внутреннюю часть отверстия. Вырезают два прямоугольника там, где будет отверстие, оставляя центральную перекладину.
• Из обложки пластиковой папки-скоросшивателя вырезают две мембраны, которые должны быть немного шире сделанных отверстий. Внешние края мембран должны оставаться внутри отверстия, чтобы они могли отклонятся внутрь.
• Мембраны к картонной рамке прикрепляют при помощи скотча.
• Перед установкой конструкцию прислоняют к вентиляционному отверстию и убеждаются в её работоспособности.
• Конструкцию прикрепляют к стене, снаружи закрывая старой решёткой. Для этого модно использовать дюбели.

Это один из вариантов обратного клапана, который можно сделать самостоятельно. Аналогичные конструкции можно сделать для вентиляции в ванной или туалете.

Неприятности которые могут возникнуть

Применение этого устройства имеет недостатки:

1. Нарушается ход естественной вентиляции, что может привести к непредсказуемым последствиям.
2. При работе создаётся шум, который способен создавать дискомфорт. Он усиливается в тех случаях. Когда направление движения воздуха меняется и происходит частое переключение.

Специалисты не дают однозначного ответа о том. Правильно ли использовать такие клапаны. Для того, чтобы обеспечить надёжную вентиляцию её необходимо продумать и сделать таким образом, чтобы она исправно работала без дополнительных приспособлений. Однако этот способ требует больших затрат и не всем доступен. Использование обратного клапана в таком случае является более удобным способом решить проблему.

Можно ли сделать обратный клапан своими руками

Сделать клапан на вентиляцию можно только в самом простом случае. В большинстве ситуаций его проще приобрести в специализированном магазине. Для типовых ситуаций существуют готовые решения, которые продаются по доступным ценам. Если речь идёт о стандартных отверстиях, то можно воспользоваться клапаном подходящего размера. Монтаж таких устройств не представляет особых сложностей.

Заключение

Перед тем, как использовать обратный вентиляционный клапан, нужно решить, как должна работать вентиляция в квартире или доме. В большинстве случаев необходимо приобрести устройства стандартных размеров и установить их. В более сложных ситуациях потребуется оборудовать воздуховоды и сделать выходы к ним из помещений.

нюансы выбора и монтажа с ценными советами © Геостарт

Рубрика:

Вентиляция и кондиционирование

Установка вытяжки с обратным клапаном: нюансы выбора и монтажа с ценными советами

Наличие принудительной вентиляции на кухне или в ванной комнате – обычное дело в современной квартире. Но при неправильно организованном воздухообмене возникает риск запотевания окон, появления плесени, нехватка кислорода и другие нежелательные моменты. Чтобы этого избежать, необходима установка вытяжки с обратным клапаном или подобное техническое решение.

Сделать это несложно, главное понять, где и в каких случаях необходима преграда для обратной тяги. Тут поможет знание норм вентиляции жилых помещений и основ физического закона движения воздуха.

Вентиляция в квартире или доме

Воздухообмен в квартире или доме с одной стороны должен соответствовать нормам, установленным для жилых объектов, а с другой – подчиняется законам физики. Поэтому не всегда можно обойтись тривиальными решениями и иногда приходится устанавливать обратный клапан, предназначенный для пропуска потока в одном конкретном направлении.

Нормативы и положения

Основной документ, на который нужно ориентироваться при проектировании вентиляции как в квартире, так и в частном доме – СП 54. 13330.2016. Это актуализированная редакция СНиП 31-01-2003 » Здания жилые многоквартирные». Схема движения воздуха по жилому объекту любой планировки должна быть составлена, исходя из положений пп. 9.6 и 9.7 этого свода правил.

В таблице 9.1 установлены нормы воздухообмена для различных типов помещений. Проектировщики и владельцы коммерческой недвижимости обязаны строго следовать этим параметрам.

Приток уличного воздуха должен происходить в жилых комнатах и кухне, а отток – из кухни, ванной и технических помещений

Жильцы могут установить вентиляцию с меньшей пропускной способностью, ориентируясь на показатели микроклимата:

• Влажность , которую можно измерить гигрометром. Перенасыщенный водой воздух приводит к образованию грибка на обоях и потолке, а также подтеков на окнах.
• Углекислый газ , концентрацию которого можно измерить газоанализатором. Без прибора недостаток кислорода можно хорошо почувствовать сразу при входе в помещение с улицы.

Циркуляция воздуха может быть естественной или принудительной. Это зависит от многих факторов, среди которых площадь, этажность, расположение комнат и технических помещений.

Система вентиляции газовой котельной автономна. По требованиям техники безопасности ее нельзя каким-либо образом совмещать с воздухооборотом внутри дома

Таким образом, в любом жилье существуют точки притока и удаления воздуха, причем недопустима ситуация, когда через приточное отверстие происходит отток, а через вентиляционную шахту – поступление воздушной массы.

Это приводит к нарушению санитарно-гигиенических, противопожарных и иных норм и может серьезно ухудшить условия проживания.

Искусственный и естественный воздухообмен

Иногда возникает ситуация, когда необходимо принудительное удаление воздуха из следующих помещений:

• Кухня. При готовке блюд может возникнуть интенсивное испарение. Чтобы оно не распространилось по кухне и далее по другим помещениям, над плитой устанавливают вытяжку. Ее работа позволяет направить загрязненный воздух сразу в вентиляционную шахту.
• Ванная. При принятии душа происходит насыщение воздуха водяным паром. Для его быстрого удаления включают вентиляционную установку, так как иначе появление плесневого грибка или отслоение пластика и плитки будет происходить значительно интенсивнее.
• Мастерская. При столярных или других работах часто образуется взвесь, которая может нанести вред здоровью человека. Для этого запускают вентиляторы или вытяжки, которые располагают поблизости от источника загрязнения.

Включение принудительной вентиляции носит временный характер, так как она потребляет много электроэнергии и создает шум при работе.

Мощная вытяжка способна забирать весь воздух над плитой, однако в выключенном состоянии она совсем не пропускает воздух в вентиляционный канал

После внедрения устройств для принудительной вентиляции возникает проблема с естественной циркуляцией воздуха через возникшее препятствие. Если обыкновенный лопастной вентилятор еще как-то пропускает воздушный поток, то вытяжки, как правило, минимизируют проход до недопустимо низких показателей.

Остановка естественной циркуляции может вызвать локальные проблемы в помещении. Например, на кухне будет возникать повышенная влажность и зимой «потекут» окна. Но еще хуже то, что будет нарушено движение воздуха по дому, что скажется на всех комнатах.

Установка вытяжки может иметь еще одно негативное последствие, если это устройство интегрировано в общую канальную вентиляцию. Воздухообмен подчиняется закону сохранения баланса: в любой момент времени количество поступающего и выходящего воздуха одинаково.

Из этого следует, что увеличение напора в одной из точек приводит к изменению показаний в других. Здесь главное исключить возможность реверса потока.

Увеличение мощности воздушного потока приводит к перераспределению давления внутри канальной вентиляции. При отсутствии обратных клапанов возможно образования реверса

Для решения обеих проблем устанавливают обратный клапан . С учетом того, что современные воздуховоды для жилых помещений имеют стандартные габариты, самостоятельный монтаж такого элемента не представляет большой сложности.

Установка обратного клапана

Чтобы обратный клапан хорошо выполнял возложенные на него функции необходимо правильно выбрать его тип и место для установки, а также грамотно провести монтаж. Все это можно выполнить самостоятельно без привлечения платных монтажников.

Положение в вентиляционной системе

Рассмотрим ситуацию, когда включение принудительного воздухообмена изменяет направление потока в системе канальной вентиляции. Возьмем часто встречающийся случай, когда вытяжка на кухне и вентилятор в душевой присоединены к одной вентиляционной шахте.

Классическая схема размещения обратных клапанов в квартире с одним вентиляционным выходом. При таком решении возникновение обратной тяги невозможно

Если топология вентиляционных каналов более сложная, то правило размещения обратного клапана можно сформулировать так: клапан устанавливают после каждой точки входа воздуха и до ближайшего разветвления канала. Точное местоположение не принципиально, его выбирают исходя из удобства монтажа. Это решение обеспечивает отсутствие обратной тяги при любом сочетании включенных вытяжек и вентиляторов.

Чтобы при неработающей вытяжке предоставить возможность для оттока воздуха из помещения, делают ответвление от канала. Оно должно функционировать так, чтобы пропуск потока был только в сторону вентиляционной шахты, поэтому его снабжают обратным клапаном.

Так как установить клапан на канал возле вытяжки можно под разными углами, то необходимо уяснить, что ответвление не должно являться препятствием для движения воздуха. Высокая скорость потока в сочетании с дополнительным сопротивлением создаст нагрузку на мотор вентилятора и будет способствовать образованию шума.

Установить обратный клапан можно разными способами. На представленных фотографиях показаны наиболее распространенные варианты правильного монтажа этого устройства

Отводок с клапаном можно установить в любом месте от вытяжки – это непринципиально. Чаще всего его размещают возле шахты, так как заменить угол на тройник можно без изменения длины остальных элементов вентиляционного канала.

Принцип работы и конструктивное исполнение

Обратный клапан предназначен для одностороннего пропуска воздушного потока, при реверсе которого он должен наглухо закрыть живое сечение канала.

Существует 4 распространенных вида исполнения таких устройств:

• Мембранный. Небольшое усилие воздушного потока способно изменить положение гибкой мембраны. Этот вид используют при естественной вентиляции. Иногда сечение возле мембраны укрепляют несколькими ребрами жесткости, что позволяет избежать искривления пластины при сильной обратной тяге от вытяжки.
• Одностворчатый гравитационный. Под воздействием потока происходит отклонение жесткой створки клапана. Если возникает реверс или скорость воздуха в воздуховоде близка к нулю, то под действием силы тяжести створка закрывается. Такую систему применяют и при естественной вентиляции и внутри канала.
• Двухстворчатый пружинный. Тип «бабочка» имеет две створки и похож по принципу действия на гравитационную модель, только за закрытие клапана отвечают пружины, а не сила тяжести. Такой тип применяют внутри канала, так как слабому потоку будет трудно преодолеть силу сопротивления пружин.
• Жалюзи. Это модификация одностворчатого гравитационного варианта, только с несколькими створками. Ее применяют как наружный элемент вентиляционной системы, так как она имеет компактные размеры в открытом состоянии. Ее устройство более сложное, поэтому лучше ограничиться предыдущими тремя вариантами.

Стоимость обратного клапана невелика, поэтому в случае стандартных размеров вентиляционной системы лучше купить фасонный элемент с функцией одностороннего пропуска воздушного потока.

Основные типы обратных клапанов: 1 – гравитационный; 2 – бабочка; 3 – мембранный; 4 – жалюзи. Существуют и другие конструктивные решения, но показанные варианты самые ходовые в силу своей простоты и надежности

Если же параметры вентканала нестандартных пропорций, то проще самостоятельно изготовить для него клапан мембранного или одностворчатого типа. Жесткую створку обычно делают из пластика или металла.

При этом нужно учесть два момента:

• пластина должна плотно прилегать к стенкам корпуса или фиксирующему выступу для предотвращения пропуска воздуха;
• нужно исключить стук пластины, поэтому на края корпуса наклеивают мягкий материал, обычно – резину.

Мембрану для самодельного клапана можно сделать из плотной бумаги. Если изделие изготавливают для ванной или душевой комнаты, то лучше использовать лавсановую пленку, так как она дольше прослужит в условиях повышенной влажности.

Монтаж устройства на вытяжку

Если вентиляционный канал изготовлен самостоятельно, то сложно дать общие рекомендации по установке обратного клапана, так как его монтаж зависит от материала и геометрии воздуховодов.

Но сейчас обычно для создания вентиляции применяют стандартные решения прямоугольной или круглой формы. В этом случае нет проблем с внедрением в систему дополнительного элемента, так как правильно поставить обратный клапан на канал возле вытяжки можно способом, стандартным для всех деталей конструкции.

Иногда вытяжки и вентиляторы сразу укомплектованы клапаном. В этом случае устройство уже защищено от проникновения воздуха из вентиляционного канала

Крепить фасонный элемент с обратным клапаном нужно в месте, обеспечивающим удобный к нему доступ. Закрывающий механизм может потерять герметичность, тогда его необходимо будет очистить от налипшей пыли и грязи. А для этого его нужно будет снять.

Стыки между тройником или отрезком с обратным клапаном и другими элементами канала промазывают силиконовым герметиком (для пластиковых коробов) или обматывают алюминиевым скотчем (для металлических конструкций).

Применение сильноклеящих веществ нежелательно, так как это затруднит разбор конструкции для проведения профилактических работ или изменения конфигурации вентиляционной системы.

Обратный клапан не обязательно внедрять в канальную вентиляцию. Показанным на рисунке способом тоже можно обеспечить правильное функционирование естественного воздухообмена

Монтаж решетки на вентиляционную шахту производят при помощи саморезов. Вариант с жидкими гвоздями менее предпочтителен по причине возникновения сложностей при снятии этого элемента.

Особое внимание нужно уделить уплотнению стыков поролоном или резиной, иначе смысла в установке решетки с обратным клапаном будет мало.

Встроенный клапан в вытяжку типа «бабочка» и дополнительный клапан для естественной вентиляции:

Как сделать самодельный клапан мембранного типа:

Установка обратного клапана – необходимая мера при наличии вытяжки в системе вентиляции. Он может служить для предотвращения обратной тяги или предназначаться для обеспечения циркуляции воздуха при выключенном вентиляторе.

Место для установки клапана в вентиляционный канал нужно выбирать с учетом перспектив его снятия для прочистки. Сам процесс монтажа несложен, но важно качественно герметизировать стыки, чтобы избежать просачивания воздуха.

Где должен быть установлен обратный клапан?

04.07.21 5:17 04.07.21 Сделай сам / Сантехника и ОВКВ

Каждый сталкивался с ситуацией, когда, находясь в своей квартире, можно безошибочно определить, какое блюдо готовят ваши соседи, или, что еще хуже, почувствовать запах табака. Это происходит из-за попадания в квартиру посторонних запахов через вентиляционный канал при обратной тяге. Чтобы этого не произошло, рекомендуется установить обратный клапан для вентиляции, который перекрывает поток воздуха в обратном направлении и способствует эффективному удалению отработанного воздуха из помещения.

1.
Установлены обратные клапаны для различных систем вентиляции

2.
Использование обратного клапана на кухне и в ванной

3.
Обратный клапан для вентиляции: устройство и классификация механизмов

4.
На что ориентироваться при выборе обратного клапана

5.
Установка обратного клапана на вентиляцию своими руками

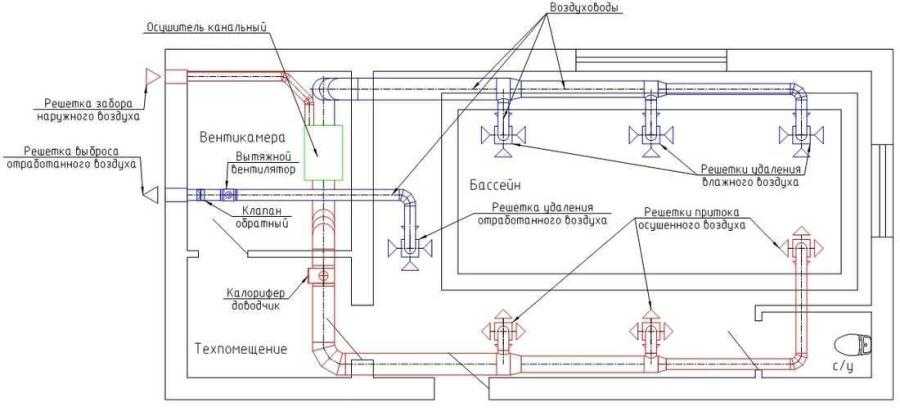

Устанавливаемые обратные клапаны для различных систем вентиляции

Независимо от типа вентиляции, будь то естественная приточно-вытяжная система или механическая, в ней возможна обратная тяга.

Для естественной вентиляции, где используются вентиляционные каналы, применяются обратные клапаны, особо чувствительные к изменению направления воздушных масс. Для качественного воздухообмена обратный клапан на вентиляцию лучше установить одновременно с монтажом вентиляционных каналов.

Установка обратного клапана для вентиляции в квартире, где осуществляется естественная циркуляция воздуха, производится в межкомнатных стенах. Обычно отверстия в стенах квартиры делают возле дверей и устанавливают в них решетки обратных клапанов, которые регулируют поток воздуха.

Вентиляция приточная, конструкция которой состоит из встроенного в наружную стену воздуховода, снабженного решеткой для забора воздуха с уличной стороны. Фильтр очищает наружный воздух, а устройство обратного клапана регулирует объем приточного воздуха и помогает поддерживать температуру в помещении. При этом установка обратного клапана на приточную вентиляцию позволяет не прибегать к дополнительному проветриванию помещений, где установлены пластиковые окна, воздухообмен будет достаточным.

Клапан обратный круглый из оцинкованной стали

Использование обратного клапана на кухне и в ванной

Установка обратного клапана для вентиляции на кухне позволяет блокировать, даже при выключенной вытяжке, поступление посторонних запахов с обратной тягой , но при этом не препятствует удалению отработанного воздуха из кухни в вентиляционный канал.

Для того чтобы вентиляция продолжала работать, воздуховоды оборудуются вентиляционными решетками с обратным клапаном для естественной вентиляции с отверстиями, через которые удаляется отработанный воздух без применения вытяжного зонта. В последнее время востребована вытяжка с отводом загрязненного воздуха прямо на улицу. С внешней стороны воздуховод оборудован обратным клапаном вытяжной вентиляции, который не пропускает холодный наружный воздух в помещение.

В ванной распространены плесень и стойкий запах сырости. Это связано с неэффективной вентиляцией. Помещение санузла, прежде всего, нуждается в качественном удалении влажного воздуха и предотвращении проникновения запахов из других квартир. А учитывая, что санузел может использоваться соседями для курения, при плохом воздухообмене табачный дым может попасть через вентиляционную шахту и в ваш санузел, а значит и в квартиру. Установка обратного клапана для вентиляции в ванной решит проблему попадания туда посторонних запахов.

Клапан обратный для вентиляции: устройство и классификация механизмов

Рассмотрим, как работают клапаны обратного проветривания. Конструкция обратного вентиляционного клапана достаточно проста: створки клапана расположены на одной оси, благодаря чему воздух может проходить только в одном направлении. При изменении направления потока клапан закрывается. Помимо функции блокировки обратного потока, клапан может использоваться для регулирования объема приточного воздуха за счет изменения сечения воздуховода.

Клапаны обратные воздушные для вентиляции отличаются следующими характеристиками:

• материал изготовления – клапаны из пластика или оцинкованной стали применяются в различных воздуховодах;

• по дизайну – решетка, бабочка, лепесток или мембрана. В устройстве решетки с обратным клапаном для вентиляции предусмотрены жалюзи, открывающиеся под напором воздуха только в одну сторону, что исключает обратное течение. Такие решетки с обратным клапаном могут иметь различную форму и конструкцию и устанавливаются на входе или выходе вентиляционного канала. Дроссельный клапан представляет собой устройство, напоминающее бабочку, состоящую из двух пластин, скрепленных пружиной. Мембранный обратный клапан представляет собой тонкую заслонку, которая отклоняется даже при слабом потоке воздуха и прилипает к вентиляционной решетке при изменении направления потока. Используется, как правило, при естественной вентиляции. Клапан обратный лепестковый по принципу действия аналогичен диафрагменному, но изготавливается в виде жесткой створки, закрепленной на оси,
• по форме – прямоугольная или круглая. Их выбирают в зависимости от формы и размера сечения воздуховода, где будет устанавливаться обратный клапан. Клапаны круглые для бытовых нужд выпускаются диаметром 100 мм, 120 мм, 125 мм, 150 мм и выше. Обратные клапаны, применяемые в системах промышленной вентиляции, имеют диаметры от 150 мм до 1000 мм.

Вентилятор со встроенным обратным клапаном

• Способ управления – клапаны по устройству бывают ручные и электрические. Ручной обратный клапан вентиляции регулируется вручную с помощью рычага или ползунка. Электроклапан работает совместно с другими приточно-вытяжными вентиляционными устройствами и автоматически регулирует приток воздуха;
• способ установки – устройство может монтироваться вертикально или горизонтально, в зависимости от конструкции воздуховодов;
• пропускная способность – объем воздуха, проходящего через клапан в единицу времени, может быть разным.

Чем руководствоваться при выборе обратного клапана

Чтобы решить, какие обратные клапаны для вентиляции лучше, необходимо иметь представление об основных критериях выбора:

• устройство должно работать даже при небольшом движении воздуха , что характерно для естественной вентиляции. Сила тяги при таком воздухообмене невелика, поэтому для эффективного воздухообмена лучше установить вытяжной вентилятор в комплекте с вентиляционной решеткой и обратным клапаном;

Важно! Следует понимать, что при неправильно подобранной модели обратного клапана воздухообмен в помещении может ухудшиться, вплоть до полного прекращения.

• параметры обратного клапана должны соответствовать характеристикам выбранного вентилятора: например, если диаметр клапана 150 мм, то и вентилятор должен быть такого же диаметра. Мощность вентилятора должна быть достаточной для создания потока воздуха для открытия лепестков клапана;
• условия окружающей среды. Некоторые устройства с обратным клапаном не способны работать при низких температурах. Поэтому их монтируют только внутри помещений;
• особенности системы вентиляции. Если воздуховод системы имеет прямоугольную форму, то для удобства монтажа предусмотрен обратный клапан на вентиляцию прямоугольного сечения. Размеры также подбираются с учетом сечения коробки. Для бытовых нужд чаще используют воздуховоды и обратные клапаны для вентиляции 100 мм.

Прямоугольный пластиковый элемент воздуховода со встроенным лепестковым обратным клапаном

Полезный совет! Чтобы быть уверенным в качестве и соответствии устройства характеристикам, необходимо приобретать обратные клапаны проверенных производителей.

Установка обратного клапана на вентиляцию своими руками

Чтобы правильно установить устройство своими руками, в первую очередь необходимо определить, какое место будет занимать обратный клапан на вентиляционном контуре.

Решетка вентиляционная с обратным клапаном устанавливается на входе или выходе вентиляционного канала. Такой монтаж очень просто сделать своими руками: вентиляционная решетка максимально плотно крепится к стене саморезами или с помощью «жидких гвоздей», полностью закрывая отверстие воздуховода.

Установка вентиляционной решетки с обратным клапаном достаточно проста

Если обратный клапан устанавливается в вентиляционной шахте за вентилятором, то в первую очередь демонтируется вентилятор. Затем в вентиляционное отверстие вставляется клапан и наносится разметка для закрепления устройства. После вытаскивания корпуса в отмеченных местах сверлятся отверстия для крепления. После этого корпус устанавливается в швеллер и через проделанные отверстия намечаются места для крепления уже на самой бетонной стене. С помощью болта в обозначенных местах делаются отверстия, в которые потом будут забиваться дюбеля. Затем клапан монтируется в вентиляционном канале.

Полезный совет! Если при установке обратного клапана своими руками между стенкой вентиляционной шахты и корпусом устройства остались зазоры, их заполняют силиконовым герметиком.

После установки обратного клапана на его место монтируется вентилятор. При правильной установке обратный клапан предотвратит попадание возвратного воздуха в помещение.

Клапан вентиляционный обратный — простое, но эффективное устройство, способствующее качественной вентиляции и созданию здорового климата в помещении.

Как установить клапан подачи воздуха

Клапан подачи воздуха (AAV), который также может называться Studor Vent, Studor AAV или Mini Vent, представляет собой односторонний механический клапан, который устанавливается локально на объекте. сантехнического прибора, позволяющего обеспечить надлежащую вентиляцию без подключения к более крупной вентиляционной системе и вентиляционной трубе. Сегодня на рынке есть несколько различных AAV, которые немного различаются по конструкции; однако каждый из них выполняет одну и ту же функцию.

AAV предоставляют домовладельцам различные преимущества, особенно когда они не могут подключиться к существующей вентиляционной системе или хотят уменьшить проникновение через крышу в эстетических целях. При правильной установке они являются отличным способом сэкономить время, деньги и нервы. Примите во внимание следующие советы экспертов в процессе выбора и установки AAV.

Местные нормы и требования производителя

Прежде чем отправиться в местный хозяйственный магазин, обязательно ознакомьтесь с местными муниципальными нормами и требованиями производителя, чтобы определить, одобрен ли AAV для вашего конкретного применения. Если использование AAV не разрешено, арматуру или дренажную систему необходимо будет вентилировать традиционным способом через существующую вентиляционную систему дома.

Размер

Вы можете определить, какой размер AAV вам нужен, исходя из нагрузки устройства (устройств) дренажной арматуры (DFU), например, островной раковины или группы ванных комнат, которые будут вентилироваться. Способность AAV дышать измеряется в DFU. Чем выше рейтинг DFU на клапане, тем большее количество воздуха может попасть в систему Drain-Waste-Vent (DWV).

Нагрузки ДФУ назначаются сантехническим приборам в зависимости от объемной скорости сброса, продолжительности работы и времени между операциями. Общие номинальные нагрузки на приспособления показаны в таблице ниже.

Чтобы обеспечить надлежащую вентиляцию, определите все приспособления, которые необходимо вентилировать, и рассчитайте общую нагрузку DFU, затем выберите соответствующий AAV для применения. Правильный размер AAV имеет решающее значение, потому что недостаточный размер не позволит водопроводной системе работать должным образом.

AAV обычно доступны с переходными соединениями 1 ½», 2″, 3″ и 4″. Размер адаптера зависит от диаметра вентиляционной трубы, на которую он устанавливается. Как правило, размер вентиляционного отверстия должен составлять половину диаметра трубы, которую он обслуживает (см. местные нормы и правила для конкретных рекомендаций по размеру вентиляционного отверстия).

Материал трубы

Кроме того, вы должны проверить, из какого материала трубы вы будете подсоединять адаптер AAV, чтобы обеспечить совместимость. Другими словами, AAV с адаптерами из ПВХ следует соединять только с трубой из ПВХ, а AAV с адаптерами из АБС — с трубой из АБС.

Расположение AAV

AAV должен быть расположен в пределах максимальной длины, разрешенной для вентиляционного отверстия. Он должен быть расположен как минимум на 4 дюйма выше горизонтального ответвления стока, на 6 дюймов выше любого изоляционного материала и в пределах 15 градусов от вертикали. AAV не могут быть постоянно закрыты и должны быть установлены в месте, где возможен доступ воздуха к клапану.
