Монтаж и установка светодиодной ленты своими руками

В статье «О светодиодных лентах и их подключении» подробно рассмотрена теоретическая сторона вопроса – как расшифровать маркировку, как выбрать ленту исходя из необходимой освещенности в помещении, как выбрать блок питания и многие другие. Задаваемые мне вопросы по электронной почте свидетельствуют, что многие домашние мастера сталкиваются с трудностями при монтаже и установке светодиодной ленты при реализации задачи подсветки объектов и освещения помещений. Эта статья заполнит пробел и поможет получить ответы на многие вопросы, возникающие при практическом выполнении монтаже и установке светодиодной ленты своими руками.

Способы подключения светодиодной ленты к источнику питания

Светодиодная лента обычно поставляется намотанной на катушки отрезками длиной пять метров с припаянными на внешнем конце короткими проводами, как на фотографии.

Для защиты места пайки контактных площадок светодиодной ленты от внешних воздействий и из эстетических соображений их обычно сверху закрывают отрезком термоусаживающейся трубкой.

Подключение питания с помощью LED коннектора

При подготовке светодиодной ленты к установке, отрезок ленты длиной пять метров приходится разрезать на более короткие отрезки, исходя из размеров поверхностей или предметов, на которые лента будет устанавливаться. Поэтому возникает необходимость самостоятельного присоединения проводников к контактным площадкам.

Самым простым и быстрым способом присоединения проводов к контактным площадкам светодиодной ленты для ее питания является механический способ, с помощью специального LED коннектора, один из разновидностей которых Вы видите на фотографии. Достаточно приложить ленту контактными площадками к контактам коннектора и защелкнуть крышку. Но этот способ очень дорогой, так как цена одного коннектора сравнима со стоимостью полметра самой ленты и менее надежный, чем подключение с помощью пайки припоем. Не каждый домашний мастер захочет нести такие расходы, особенно если система освещения состоит не из одного отрезка светодиодной ленты, а множества.

Подключение питания способом пайки припоем

При самостоятельной подготовке к монтажу светодиодной системы освещения или подсветки дешевле и надежнее выполнить подключение проводов к светодиодной ленте методом пайки. При кажущейся на первый взгляд сложности, припайка проводов к контактам светодиодной ленты не сложней, чем любая другая пайка. Главное соблюдать технологию и паять паяльником с нагретым до требуемой температуры узким концом жала шириной около 2 мм. Искусству пайки паяльником на сайте посвящен ряд статей.

Отрезанный конец светодиодной ленты обычно приобретает вид, какой Вы видите на фотографии. Количество контактных площадок зависит от вида ленты. Например, RGB лента на фото имеет четыре контактных площадки и к каждой из них необходимо припаять отдельный проводник.

Для получения качественной пайки в обязательном порядке нужно подготовить спаиваемые поверхности, покрыв их слоем припоя. Посмотрев видеоролик, Вы убедитесь, что лудить контактные площадки светодиодной ленты не сложная работа.

Контактные площадки светодиодной ленты не являются исключением и прежде, чем припаять к ним провода, их тоже необходимо залудить, как показано на фотографии.

Далее необходимо залудить концы проводов. Для этого необходимо предварительно нарезать их на куски нужной длины и снять с концов изоляцию. Цвет изоляции проводов значения не имеет, просто, когда используют провода с разным цветом изоляции, то не нужно будет в дальнейшем заниматься их прозвонкой мультиметром. Снять изоляцию на пару миллиметров и залудить провода сложно. Поэтому изоляция снимается на 8-10 мм,а после залуживания концов проводов, они подрезаются бокорезами до длины трех миллиметров.

Теперь осталось приложить залуженные концы проводов к контактным площадкам и по очереди касанием каждой площадки жалом паяльника с каплей припоя в течение пару секунд получить пайку, как на фотографии. После пайки нужно внимательно осмотреть, не соприкоснулись ли капли припоя соседних площадок. Для уверенности в отсутствии короткого замыкания между соседними площадками желательно воспользоваться мультиметром.

Напряжение на контактах светодиодной ленты не превышает 24 В, поэтому место пайки можно не изолировать. Но, все же, лучше обернуть его пару витками изоляционной ленты или надеть термоусадочную трубку с последующим прогревом строительным феном.

Как резать и соединять отрезки светодиодной ленты

При монтаже и установке светодиодной ленты зачастую приходится ее резать на отрезки равные размеру поверхности, на которую она приклеивается. При организации подсветки помещения приходится монтировать ленту под прямым углом, как в одной плоскости (угол на потолке), так и во взаимно перпендикулярных плоскостях (внешний или внутренний угол стен в помещении). При этом, как правило, остаются отрезки светодиодной ленты недостаточной длины, и встает вопрос, а как их правильно соединить вместе?

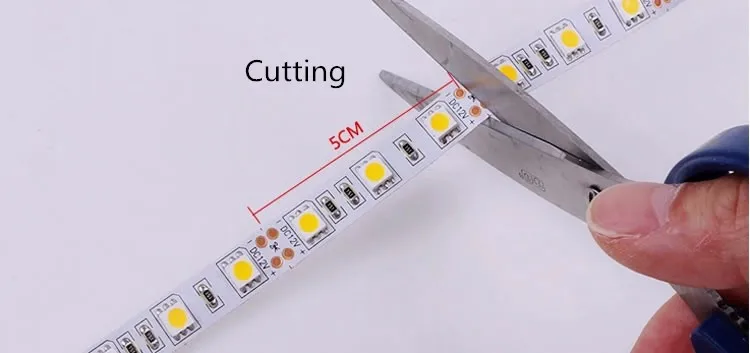

Как резать светодиодную ленту

Светодиодная лента тонкая, эластичная и легко режется на отрезки обычными канцелярскими ножницами. Для разрезания ленты на куски со знанием дела необходимо ознакомиться с ее устройством и электрической схемой.

Светодиодная лента, вне зависимости от ее длины, состоит из множества параллельно соединенных между собой сегментов, как на фотографии. Один сегмент светодиодной ленты, рассчитанный на питающее напряжение 12 В состоит из трех корпусов со светодиодами и трех сопротивлений. В каждом корпусе установлено по три полупроводниковых кристалла красного, зеленого и синего цветов свечения. Кристаллы одного цвета свечения включены последовательно, как показано на электрической схеме. Для ограничения силы тока, протекающего через цепочки светодиодов, последовательно с ними установлены сопротивления R1- R3.

Если посмотреть на светодиодную ленту со стороны липкого слоя с отклеенной защитной пленкой на просвет, то можно увидеть идущие вдоль токоведущие медные дорожки. По ним подается питающее напряжение вдоль ленты на каждый сегмент.

Теперь Вы поняли, что светодиодную ленту можно разрезать на множество отрезков, но шаг резки должен быть равен длине одного сегмента. Резать разрешено посередине контактных площадок, обычно место разрешенного реза обозначено линией, иногда наносится пиктограмма в виде ножниц.

Как сращивать светодиодную ленту

При подготовке к монтажу светодиодной ленты могут появиться ее отрезки недостаточной длины. Их можно успешно срастить между собой без ущерба для работы ленты в целом. Срастить отрезки светодиодной ленты можно двумя способами, с помощью LED коннектора и пайкой. Соединить ленты пайкой можно тоже двумя способами, непосредственная спайка между собой отрезков ленты или с помощью дополнительных проводов.

Обращаю Ваше внимание, что сращивать светодиодную ленту можно только до длины не более пяти метров. Это связано с тем, что сечение печатных дорожек на ленте маленькое и при длине ленты более пяти метров будет происходить большое падение напряжения на дорожках. При нарушении этого требования ничего непоправимого не произойдет, просто светодиоды на конце ленты буду светиться не в полную яркость.

Сращивание светодиодной ленты пайкой без проводов

Технология подготовки контактных площадок светодиодной ленты не отличается от подготовки для припайки к ним проводов.

На фотографии представлена перерезанная канцелярскими ножницами на две части лента. Так как контактные площадки не окисленные, то можно сразу приступать к их покрытию припоем.

Контактные площадки со стороны установки светодиодов покрыты толстым слоем припоя и готовы для сращивания ленты.

На этом этапе подготовка ленты для сращивания пайкой не заканчивается. Необходимо еще покрыть припоем контактные площадки, которые находятся со стороны липкого слоя. Для доступа к ним нужно отклеить часть защитной пленки.

Открывшиеся взору контактные площадки нужно тоже покрыть толстым слоем припоя. После этого можно приступать к спайке отрезков светодиодной ленты. На фотографии показаны только две контактные площадки, покрыть припоем необходимо и две другие, скрытые под пленкой.

Отрезок ленты, у которой были покрыты контактные площадки с тыльной стороны, накладывается с перекрытием в три миллиметра на залуженные контакты второго отрезка. Теперь достаточно прогреть по очереди контактные площадки жалом паяльника и отрезки ленты станут единым целым. На фотографии Вы видите результат моей работы по сращиванию светодиодной ленты пайкой без проводов, пайка получилась идеальной. Для получения красивой пайки главное не жалеть канифоли.

Сращивание светодиодной ленты с помощью проводов пайкой

Технология припайки проводов к контактным площадкам светодиодной ленты приведена выше. Осталось только продемонстрировать пример такого вида сращивания.

Для изготовления перемычки подойдет провод любой марки, главное, чтобы его сечение было достаточным. Исходя из того, что ток потребления пятиметровой самой яркой светодиодной лентой SMD5050, имеющей 60 светодиодов на метре длины, составляет 4,2 А, то для сращивания ленты любого типа подойдет изолированный медный провод диаметром 0,8 мм.

Провод нужной длины подготовлен и осталось только залудить его оголенные концы. Длина провода перемычки может быть от одного сантиметра до нескольких метров.

В связи с тем, что контакты для подключения в данном типе светодиодной ленты попарно соединены между собой, для надежности, было решено припаять концы проводов одновременно к двум контактам. Для этого концы проводов были согнуты под прямым углом.

Результат припайки проводов к контактам светодиодной ленты Вы видите на фотографии. Второй конец провода точно также припаивается ко второму отрезку светодиодной ленты. Если в качестве флюса для пайки использовалась канифоль, то остатки ее в месте пайки можно не удалять, так как канифоль является диэлектриком. Хотя канифоль и впитывает влагу, но в данном случае это не играет роли. Для придания пайке красивого внешнего вида, канифоль с ленты можно удалить с помощью кисточки смоченной в спирте.

Отрезки светодиодной ленты надежно соединены, и теперь ее можно монтировать на плоскости, изгибая под любым углом.

Светодиодную ленту недопустимо изгибать под прямым углом. После установки перемычки из гибкого провода ничего теперь не мешает устанавливать ленту под любым внутренним или внешним углом стенок.

Как подключить светодиодную ленту

к блоку питания или контроллеру

Следующим этапом подготовки светодиодной ленты к монтажу является подключение ее к блоку питания или контроллеру. На выборе блока питания останавливаться не буду, так как этот вопрос подробно рассмотрен в статье сайта «Как подключить светодиодную ленту».

Если в паспорте на светодиодную ленту указана потребляемая мощность на метр ее длины, то в таком случае параметры источника питания можно рассчитать с помощью предлагаемого онлайн калькулятора.


  Онлайн калькулятор для расчета тока потребления LED ленты
Напряжение питания U, В:
  Мощность, потребляемая одним метром ленты, Вт:
Общая длина LED ленты, метр:


Достаточно в окошки ввести напряжение питания ленты U, в вольтах, потребляемую мощность метра длины P, в ваттах на метр и общую длину ленты. Сразу узнаете на какую мощность и ток нагрузки должен быть рассчитан источник питания.

Мощный блок питания представляет собой металлическую коробку с перфорационными отверстиями, служащими для циркуляции воздуха с целью отвода тепла от радиокомпонентов и клеммной колодкой с винтами. Для повышения эффективности отвода тепла внутри блока питания часто размещают воздушный вентилятор. На корпусе обычно имеется табличка, в которой указано обозначение блока и его основные технические характеристики.

Возле каждого винта клеммы всегда наносится маркировка для правильного подключения проводов. Для подачи питающего напряжения на монохромную светодиодную ленту достаточно припаять к ней провода по описанной выше технологии, подсунуть их под шайбы и зажать винтами. Для более надежного присоединения проводов нужно свить залуженные концы в колечки.

Схема подключения монохромной LED ленты к блоку питания

Маркировка клемм обозначает следующее. L (фаза) и N (ноль) клеммы подключения к сетевому напряжению 220 В. FG – клемма заземления. G, G и G — три соединенные между собой в блоке клеммы для подключения отрицательного вывода (-) ленты. Клеммы V+, V+ и V+ тоже соединены в блоке питания между собой и служат для подключения положительного вывода (+). Как правило, этими символами обозначаются выводы и у других типов блоков питания.

На фотографии изображена электромонтажная схема подключения монохромной (может светиться только одним из цветов) светодиодной ленты к блоку питания. Как видите, нет ничего сложного. Длина ленты не должна превышать пяти метров. Если понадобится подключить к блоку питания несколько лент, а клемм на нем имеется всего две, то все провода одинаковой полярности, идущие от светодиодных лент, подключаются к одной клемме с соответствующей маркировкой.

При подключении сетевого шнура с вилкой коричневый и синий провода можно менять местами, так как неизвестно где будет фаза, а где ноль, все зависит от того, каким образом будет вставлена вилка в розетку. Желто-зеленый провод заземления вилочного шнура должен быть подсоединен исключительно к клемме заземления. Если в шнуре нет желто-зеленого провода, то клемму заземления можно оставить свободной, но это будет являться нарушением правил техники безопасности. На работоспособность светодиодной системы это не повлияет.

Схема параллельного подключения отрезков LED лент

Иногда возникает задача подсветки, когда нужно подключить к блоку питания множество коротких светодиодных ленточек, удаленных друг от друга, например при подсветке витрины или висящих на расстоянии друг от друга картинок. В таком случае нет необходимости от каждого отрезка ленты тянуть провода к блоку питания. Прокладывается одна или несколько магистральных пар проводов, к которым затем подключаются короткие проводники от ленточек.

Присоединение к магистральному проводу проводов, идущих от ленточек можно выполнить любым способом. Самым надежным является скрутка с последующей пайкой, но в данном случае предпочтительнее соединение с помощью разъемов или клеммных колодок. Это упростит задачу ремонта, в случае возникновения такой необходимости, при эксплуатации светодиодной системы.

На фотографии пример подключения отрезков светодиодной ленты с помощью клеммных колодок типа Ваго (Wago). Провода синего и белого цвета изоляции магистральные, одножильные. Провода черного цвета идут к светодиодной ленте. Если будет устанавливаться RGB LED лента, то понадобится проложить четыре магистральных провода и применить по четыре клеммы Ваго на одно ответвление.

Надо учесть, что клеммы Ваго, в зависимости от типа предназначены для соединения проводов определенного диаметра. Например, клеммы, которые на фотографии предназначены для соединения проводов диаметром от 0,5 до 2,5 мм. Если провод будет тоньше, то надежного контакта не будет, а толще 2,5 мм просто невозможно будет вставить. Многожильный провод перед вставлением в одноразовую клемму Ваго, как на фотографии, обязательно нужно залудить, чтобы он стал как одножильный или напрессовать на него специальный наконечник, иначе вставить его в клемму будет невозможно.

Иногда возникает необходимость при установке подсветки расположить светодиодную ленту по сложному рисунку, например, при подсветке шкафчика или витрины. В таком случае можно в качестве магистральных проводов использовать саму ленту, припаяв выводы отрезков лент непосредственно к контактам одного из отрезков лент. Суммарная длина всех отрезков при таком способе соединения не должна превышать пяти метров.

При создании освещения светодиодной лентой из отрезков разной мощности их можно последовательно и параллельно подключать в любом сочетании. Например, метр светодиодной ленты типа SMD3014 мощностью 12 Вт подключить последовательно с отрезком ленты типа SMD3528 мощностью 4,8 Вт, а к нему подключить еще отрезок SMD3014 мощностью 12 Вт длиной два метра. Главное не забывать при последовательном включении об ограничении суммарной длины 5 метров.

После разработки схемы монтажа ленты необходимо определить сечение провода для подключения ее к блоку питания. Если не известен потребляемый ток LED лентой, то его можно определить по таблице исходя из типа светодиодов и их количеству, установленному на метре длины.

Как подключить светодиодную ленту

к источнику питания от компьютера

Стоимость мощных импульсных блоков питания на напряжение 12 В и 24 В, при токе нагрузки более 5 А, предназначенных для питания светодиодных лент зачастую превышает стоимость самой ленты.

Но есть возможность избежать полностью или уменьшить затраты на создание светодиодной системы, если применить блок питания от стационарного компьютера. Морально устаревший системный блок компьютера с исправным блоком питания найти не сложно у себя в подсобном помещении, у друзей или на работе.

На фотографии представлен один из многочисленного семейства источников питания, извлеченный из стационарного компьютера. БП компьютера является законченным изделием и его можно успешно использовать для питания других устройств, в том числе и для питания светодиодной ленты. Все блоки питания имеют стандартный ряд напряжений, приведенный в таблице, и отличаются только по величине допустимого тока нагрузки.



Цвет проводаоранжевыйкрасныйжелтыйголубойсинийчерный
Выходное напряжение, В+3,3+5,0+12,0-12,0+5,0 SBGND

Из источника питания выходит несколько десятков проводов разного цвета, но на провода одного цвета выводится одно и тоже напряжение, приведенное в таблице.

На источнике питания всегда имеется табличка, в которой указана его максимальная мощность и допустимый ток нагрузки по каждому напряжению. Хотя рассматриваемый блок питания рассчитан на мощность нагрузки 400 W, но нагрузочная способность по цепи +12 В составляет всего 16 А (12 В×16 А=192 Вт), что достаточно для питания практически любой системы светодиодного освещения или подсветки.

Как принудительно включить источник питания компьютера

Если вставить в розетку вилку сетевого шнура, и включить выключатель на блоке питания, то блок не начнет работать, пока на него не поступит сигнала управления с материнской платы, который подается при нажатии кнопки «Пуск» на системном блоке. Поэтому чтобы запустить источник питания нужно эмитировать сигнал управления с материнской платы.

Для этого достаточно замкнуть на разъеме подачи питания на материнскую плату между собой контакт 16 (POWER ON зеленого цвета, в некоторых моделях БП бывает серого цвета) с контактом 17 (общий провод GND черного цвета), как показано на фотографии. Если разъем имеет 20 контактов, то замыкаются между собой контакты 14 и 15, к которым подсоединены провода тех же цветов. Контакты находятся со стороны расположения фиксатора разъема.

Перемычку можно сделать из отрезка медного провода диаметром 1 мм, согнув в виде буквы П, как показано на фотографии. Затем вставить в контакты разъема.

Если источник питания больше не планируется использоваться в компьютере, то можно сделать более надежное соединение проводов. Для этого нужно снять с них изоляцию на длину 1-2 см, обернуть один провод об другой одним витком и затем пропаять припоем. Соединение можно не изолировать, так как оно и так имеет электрический контакт с корпусом блока питания.

Как подключить LED ленту 12 В к блоку питания компьютера

Перед монтажом светодиодной системы необходимо проверить работоспособность источника питания. Без нагрузки на выходе импульсные блоки включать в сеть не рекомендуется. Для этого нужно подключить к любому из разъемов на проводах, к контактам, подключенным к черному и желтому проводам нагрузку, и подать на блок питающее напряжение 220 В. В качестве нагрузки хорошо подойдет любая лампочка, применяемая в автомобиле на 12 В. Например от фары, имеющая мощность около 60 Вт и потребляющая ток около 5 А. Если лампочка светит в полную яркость и крыльчатки вентилятора в блоке питания быстро вращаются, значит, блок в порядке. При наличии мультиметра, для полной уверенности, следует измерять выходное напряжение. Если лампочка не светит, значит, блок неисправен и требуется его ремонтировать. При медленном или шумном вращении крыльчатки, вентилятор нужно почистить и смазать.

В блоке питания компьютера больше всего четырехконтактных разъемов, как на фотографии. Светодиодную ленту удобнее всего подключать к этим проводам, так как они длинные и в случае потребления светодиодной системой большого тока, можно подключиться к нескольким разъемам, или откусив их припаять идущие к ним провода непосредственно к контактным площадкам ленты. Для подключения LED ленты на 12 В понадобится только желтый и черный провода.

Подключение блока питания к светодиодной ленте лучше всего сделать разъемным. Это пригодится в случае модернизации или ремонта системы освещения. При наличии ответной части (папа) для четырехконтактного разъема, то достаточно припаять его желтый и черный провода непосредственно к контактным площадкам ленты.

При отсутствии ответной части штатного разъема желтый и черный провода нужно отрезать от разъема. После этого их можно припаять к разъему контроллера, в случае подключения RGB ленты, применить любой другой разъем, рассчитанный на ток потребления ленты или припаять непосредственно к контактным площадкам ленты или срастить с проводами, идущими от ленты.

Перед соединением при помощи пайки или скрутки, с проводов нужно снять изоляции и залудить припоем. Далее провода скручиваются между собой, обрезается торчащие концы, и пропаиваются каплей припоя. Оголенные участки закрываются заблаговременно надетой на них изолирующей трубкой или покрываются изоляционной лентой.

Как подключить LED ленту 24 В к блоку питания компьютера

Технология подключения светодиодной ленты, рассчитанной на питающее напряжение 24 В не отличается от подключения ленты, рассчитанной на 12 В. Отличие только в цвете проводов, к которым нужно подключиться.

В компьютере нет блоков, для питания которых необходимо напряжение 24 B, но есть блоки, для работы которых требуется напряжение +12 B и -12 B. Величина этих напряжений указана относительно общего (черного цвета) провода. Поэтому, если подключить светодиодную ленту только к желтому и голубому проводам, то на нее будет поступать напряжение величиной 24 B. Голубой провод подведен только к многоконтактному разъему для подключения к материнской плате. Желтый там тоже есть.

Но к сожалению, нагрузочная способность по цепи напряжения –12 В на много ниже, чем нагрузочная способность по цепи +12 В. Так в блоке питания, представленном на фотографии, ток нагрузки по цепи +12 В составляет 16 А, а по цепи –12 В всего 0,5 А.

Нагрузочная способность блока питания при таком подключении ленты будет определяться минимальным током любого из напряжений. В данном случае это 0,5 А. С учетом того, что напряжения +3,3 В и +5 В не используются, то можно смело нагружать блок как минимум до 1 А. Вполне допустим и больший ток нагрузки, я полагаю ампер до трех, но это нужно для конкретной модели источника питания проверить экспериментальным путем.

О сечении проводов блока питания

Диаметр медных многожильных проводов, выходящих из блока питания, составляет 0,8 мм (сечение 0,5 мм2), что допускает подключать нагрузку на один провод до 3 А. Если, сила тока для питания ленты нужна больше, то необходимо подключать LED ленту к большему числу проводов одного цвета. Например, для питания ленты нужен ток 5 А, значит необходимо использовать два провода, а если ток нужен 15 А, то уже пять проводов.

Как подключить светодиодную RGB ленту к контроллеру

RGB LED ленту можно подключить и без контроллера, непосредственно к блоку питания. При таком подключении теряется смысл ее использования, светить она будет либо белым или одним из цветов с малой яркостью.

В статьях сайта «Подключение RGB светодиодных лент» и «Ремонт системы освещения светодиодной RGB лентой» в деталях рассмотрены вопросы подключения, принципа работы и ремонта контроллера, но не освещен вопрос подключения RGB ленты к контроллеру с помощью разъемного соединения.

В случае если к ленте уже припаяны провода с ответной частью разъема, установленного на контроллере, что бывает редко, то вопросов не возникает. Достаточно сочленить разъемы, с учетом ключа и подключение готово.

Мне пришлось подключать RGB ленту к контроллеру LN-IR24B, в котором установлен разъем, как на фотографии. Шаг между контактами в разъеме составляет 2,5 мм, диаметр под штыри 0,7 мм при глубине 4 мм. Ответной части к разъему в наличии не было.

Задачу подключения можно решить тремя способами. Отрезать разъем и срастить провода методом скрутки со сдвигом, припаять провода непосредственно к печатной плате контроллера или подобрать подходящий разъем.

Лучшим решением является не нарушать конструкцию контроллера, так как будет потеряна гарантия, а подобрать разъем. В наличии был пятиконтактный разъем от платы видеомагнитофона, подходящий по геометрическим параметрам. После удаления лишнего контакта проверка показала, что штыри входили с небольшим натягом и надежно фиксировались в ответной части. Осталось только припаять к его штырям, соблюдая маркировку провода, идущие от LED ленты. Одетые кембрики придадут пайкам законченный вид и защитят провода от обрыва при изгибах.

Смонтированная RGB светодиодная система готова и можно ее устанавливать на новогоднюю елку, для чего она и предназначалась.

Рекомендации по размещению оборудования и монтажу LED ленты

Светодиодная система не является системой повышенной надежности и поэтому необходимо монтаж выполнять с учетом возможности ее полного или частичного демонтажа в случае отказа для ремонта.

Светодиодная лента с тыльной стороны покрыта липким слоем, защищенным пленкой. Для закрепления LED ленты на поверхности достаточно удалить защитную пленку и прижать ленту к поверхности. Но если поверхность имеет большую шероховатость, то лента приклеится плохо и со времен может отвалиться. Для надежного крепления на шероховатую поверхность можно предварительно на нее нанести полоску двустороннего скотча, равную ширине ленты, и уже на него приклеивать ленту.

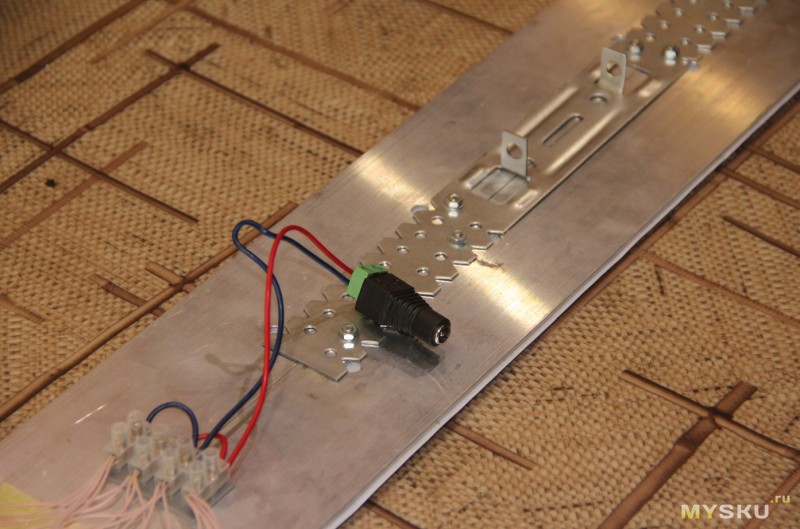

Существуют специальные алюминиевые профили, которые с помощью саморезов закрепляются на стене, и лента приклеивается уже к профилю. К профилям придается пластиковый рассеиватель, позволяющий спрятать светодиоды и сделать световой поток более равномерным. Но стоимость профилей зачастую превышает стоимость самой лены. Специальный профиль можно заменить дешевым пластиковым уголком, закрепив его на поверхности жидкими гвоздями.

При подсветке потолков LED ленту удобнее всего спрятать за потолочным плинтусом. В зависимости от замысла, светодиоды направляют либо параллельно поверхности потолка или под углом к нему. Для максимального использования светового потока и получения равномерного освещения потолка ленту нужно размещать на расстоянии не менее пяти сантиметров от него.

При освещении витрин, полок или внутреннего объема шкафов необходимо позаботиться, чтобы светодиоды не светили прямо в глаза людей. В противном случае эффект от подсветки будет неполным, а возможно и отрицательным, например в случае подсветки товара в магазине.

В мощных блоках питания часто устанавливают вентиляторы, которые при работе издают акустический шум, который со временем обычно увеличивается. Этот факт надо учесть, если светодиодная система устанавливается в помещении, где шум может стать раздражающим фактором, например, в спальной комнате. В таком случае блок питания выносят в другое помещение, где шум не будет мешать.

Gulnara 13.11.2013

Здравствуйте Александр Николаевич, посоветуйте пожалуйста как правильно осветить наружную рекламу.

Обтянули по плоскости вывеску диодной лентой, но при включении она отсвечивает так что не видно надписи.

Как правильно нужно было обклеивать? Заранее благодарна Вам за ответ.

Александр

Уважаемая Gulnara!

Конструкция освещения рекламной вывески была выбрана не для данного случая. Для освещения плоскости надо было выбирать светодиодную ленту не с прямым излучением светодиодов, а боковым, то есть параллельно поверхность плоскости.

Но ситуация поправима.

Для исправления полученного результата можно установить светоотражающий экран, который будет заслонять и одновременно отражать свет от светодиодов на плоскость рекламы.

А можно, что еще лучше, отклеить ленту. По торцу периметра рекламного щита закрепить планку из любого материала, выступающую на ширину ленты и уже на ее приклеить ленту, направив световой поток на рекламную надпись.

что можно и нельзя делать

Ничто так не портит настроение, как сломанная вещь. На нее потрачены деньги, а теперь она не работает. Особенно обидно, если она работает частично. Лампочки в светодиодной ленте, если она правильно подключена, выходят из строя нечасто. А вот сама светодиодная лента отклеивается частенько — просто отходит от поверхности.

Разумнее всего использовать специальный алюминиевый профиль для светодиодной ленты.



Но если эстетические или финансовые соображения берут верх, и вы решили клеить напрямую на другой металл, пластиковую или деревянную поверхность, будьте готовы к трудностям. Рассмотрим типовые ситуации.

Отваливается светодиодная лента: причины

Первое, что необходимо проверить в этом случае, — поверхность, на которую изделие было наклеено. Скорее всего, она имеет неровности и не была вовсе предварительно зачищена.

После этого стоит проверить само изделие. Если вы решили изначально купить дешевую светодиодную ленту, проблемы начнутся уже на этом этапе — банально потому что она некачественная. Если вас интересует действительно стоящий товар, взгляните на наши предложения. Например, надежная 12-вольтовка вот, или 24-вольтовая лента, или подлиннее, или трехцветная.

Также вам может попасться старая клеящаяся светодиодная лента со слоем скотча, утратившего свои свойства. Рецепта от этой напасти нет — скупой, как известно, платит дважды.

Резонно возникает вопрос — почему нужно использовать именно двусторонний скотч для светодиодной ленты, а не что-то иное? И здесь мы плавно переходим к ошибкам крепежа.

ТОП-3, что использовать точно не стоит

Суперклей. Можно ли клеить светодиодную ленту на клей? В принципе, можно — это наиболее простое и быстрое решение. Но даже лучшая подсветка на led невечная. После того, как она проработает несколько лет, ее нужно будет менять. Как это сделать, если она намертво присобачена на клей? Вероятнее всего, в этом случае придется не только менять подсветку, но и работать с поверхностью.

Клеевой пистолет. Светодиоды по очевидным причинам в процессе своей деятельности нагреваются. А, значит, будет нагреваться и подложка. И клей, на котором эта подложка закреплена. Как итог — в квартире будет стоять “дивный” аромат.

Кроме того, пистолет для клея не предназначен для нанесения тонкого равномерного слоя. Толстый же и неровный не даст теплу отводиться. А избыточное тепло, в свою очередь, приведет к постепенной деградации светодиодов и гибели всего освещения.

Степлер. На вопрос как закрепить светодиодную ленту находятся в сети ответы по типу “прицепите на скобы с помощью степлера”. Теоретически логика в этом есть — если лента монтируется в сауне или русской бане. Там в любом случае будет высокая температура, а, значит, вероятности, что подложка на клею отклеится, больше всего. Но тут другая проблема — всего одна неудачно загнанная скоба, и ленты нет.

Как клеить светодиоидную ленту правильно

Следуем простому алгоритму. В первую очередь, зачистка поверхности. Для этого используется безворсовая ткань, которую смачивают в спиртосодержащей основе. Подложка в основном отходит из-за химической грязи, масляных пятен. Они могут быть микроскопическими, их не видно. Спирт же удачно справляется как с химической, так и с механической грязью — просто и надежно.

Далее осматриваем месты сгиба, углы. Особое внимание надо уделить местам поворота и краям ленты. Если просто, не мудрствуя лукаво, согнуть полосу под углом в 90 градусов, отслаивание гарантировано, так как в углу возникнет воздушный промежуток. А части ленты, оставшиеся прямыми, дадут растягивающие усилия. Так как прикрепить светодиодную ленту тогда?

Не нужно ничего гнуть. Для получения нужного угла лента разрезается. Отрезки же соединяются посредством пайки. Если же резать ленту рука у вас не поднимается, вместо неправильного загиба, можно сделать петлю. Конечно, часть ленты в этом случае не будет приклеена к поверхности. Зато не будет и усилия, что повлияет на прямые участки. Петля делается элементарно — смотрите на рисунок:

Однако должны предупредить, что при этом способе качество изделия пострадает. Лента не предназначена для того, чтобы ее изгибать. Это повреждает медные дорожки, нарушает их целостность. Поэтому лучше повозиться с нарезкой и пайкой.

Что делать, если светодиодная лента отклеивается

А если ошибка уже совершена, и все сделано до этого неверно? Конечно, лучше сразу делать все добротно. Но если раньше вам эта статья не попадалась, ситуацию надо как-то исправлять.

Самое простое решение — дополнительно приобрести двусторонний скотч для светодиодной ленты. Аккуратно зачистить место, откуда отвалилась лента, спиртосодержащим раствором, и наклеить отвалившийся участок купленным скотчем.

Неплохой экономичный метод, чтобы починка светодиодной ленты дешево вам встала. Подходит, если отошел приличный участок. По крайней мере, не потребуется снимать и переклеивать все.

Если же участок совсем мал, отошло всего несколько сантиметров подсветки, используются монтажные площадки на основе клея. Или, проще говоря, клипсы. Обратите внимание на фото:

Клипсы удобны тем, что нет необходимости подгонять их под нужный размер. Просто заводите полоску внутрь клипсы и клеите. Единственно, что подобный метод надежен, но не всем нравится эстетически.

К тому же нельзя поставить клипсу там, где расположен светодиод. Поэтому разумно использовать его в тех местах, где вашу подсветку не особо видно — скажем, за телевизором или в шкафу. Там, где вы видите только световой поток, а сама лента убрана подальше.

Разумнее всего размещать клипсы в начале ленты — в месте, где будут подключаться провода питания. 1-2 клипс будет вполне достаточно. Подобный ремонт можно провести в домашних условиях, ориентируясь на нашу статью.

Рекомендуем посмотреть:

Как уменьшить яркость светодиодных лент

Светодиодные ленты — отличный инструмент для освещения любого проекта. Но иногда вам может понадобиться динамический контроль над яркостью светодиодной ленты.

Например, вы можете использовать их на полной яркости при чтении книги, а затем затем уменьшить их яркость для декоративного освещения.

Если вы не знаете, как это сделать, читайте дальше, чтобы ознакомиться с методами диммирования светодиодных лент!



Во-первых, поясню: практически ВСЕ светодиодные ленты диммируются

Когда вы покупаете обычные бытовые светодиодные лампы, такие как лампы типа А, вы часто можете увидеть НЕ РЕГУЛИРУЕМУЮ РЕГУЛИРОВКУ в описании продукта. Причина, по которой некоторые светодиодные лампы не диммируются, связана с тем, что электрическая схема внутри светодиодной лампы не предназначена для интерпретации сигнала диммирования настенного диммера, который, в свою очередь, предназначен для традиционного освещения. лампа накаливания.

С другой стороны, светодиодные ленты не предназначены для прямого подключения к сетевому напряжению (например, к сетевой розетке 120 В переменного тока) и требуют источника питания для преобразования более высокого напряжения переменного тока в более низкое напряжение постоянного тока 12 В или 24 В.



Поэтому, если используется настенный диммер, он должен сначала «поговорить» с источником питания, прежде чем на светодиодной ленте может произойти какое-либо затемнение. Следовательно, вопрос диммирования/не диммирования зависит от блока питания и от того, может ли он интерпретировать сигнал диммирования, создаваемый настенным диммером.

С другой стороны, практически все светодиодные ленты (как и сама лента) диммируются. При соответствующем электрическом сигнале постоянного тока (обычно ШИМ) можно свободно регулировать яркость любой светодиодной ленты.

Как убедиться, что светодиодная лента получает правильный электрический сигнал постоянного тока для правильного затемнения? Ниже мы рассмотрим два наиболее распространенных варианта.



Вариант 1. Использование традиционного настенного диммера TRIAC + источника питания с регулируемой яркостью TRIAC

Если вам нравится доступность и стиль традиционных настенных диммеров и вы ищете элегантную постоянную установку светодиодной ленты (например, под освещением шкафа), это, скорее всего, ваш лучший выбор.

Большинство настенных диммеров, доступных сегодня, используют сигнал диммирования TRIAC, и поэтому вам в первую очередь необходимо найти источник питания с регулируемой яркостью TRIAC.

Блок питания TRIAC с регулируемой яркостью выполняет здесь двойную функцию:

1) уменьшает и выпрямляет сигнал 120 В переменного тока до сигнала 12/24 В постоянного тока, совместимого со светодиодной лентой, и

2) интерпретирует любые сигналы диммирования TRIAC, создаваемые настенный диммер, а затем перевести его в соответствующий световой поток светодиодной ленты.

Диммируемый блок питания TRIAC подключается непосредственно к настенному диммеру TRIAC, а выход блока питания подключается к светодиодной ленте. Поскольку мы работаем с внутренней проводкой в ​​стенах, эти компоненты, скорее всего, не будут иметь привычных вам вилок или разъемов, а блок питания, скорее всего, также будет скрыт или спрятан внутри стены или электрощита.

Кроме того, чтобы смягчить влияние падения напряжения, блок питания должен располагаться как можно ближе к светодиодной ленте.

Имейте в виду, что любое решение, связанное с настенным диммером, в том числе и это, предполагает жесткое подключение к электросети и должно выполняться только квалифицированными и лицензированными лицами. При выполнении электромонтажных работ всегда соблюдайте меры предосторожности!



Вариант 2. Использование низковольтного ШИМ-диммера постоянного тока

Напуганы перспективой испортить проводку в ваших стенах? Нет проблем — другой вариант позволяет использовать компоненты, которые потребляют энергию только от обычной настенной розетки.

ШИМ-диммер постоянного тока для светодиодных лент можно установить между стандартным блоком питания без симистора и светодиодной лентой. Обычно он состоит из поворотного диска (потенциометра), который регулирует яркость светодиодной ленты.

Источником питания может быть любой стандартный источник питания постоянного тока, и он не обязательно должен быть диммируемым TRIAC. Эти блоки питания, как правило, дешевле и легко доступны по сравнению с блоками питания TRIAC с регулируемой яркостью.

Это очень простая схема, которая хорошо подходит для небольших или переносных установок, где диммер не нужно встраивать в стену. В отличие от источников питания с регулируемой яркостью TRIAC, эти стандартные блоки питания обычно включают в себя стандартные вилки с двумя контактами, которые подключаются к любой настенной розетке.

DC PWM диммеры, как правило, очень просты в сборке и подключении к блоку питания и светодиодной ленте. Например, светодиодный диммер FilmGrade компании Waveform Lighting включает вилки постоянного тока на обоих концах, что позволяет собрать все за считанные секунды без каких-либо инструментов.

Просто подключите два выходных провода от блока питания к диммеру, а затем два входных провода от светодиодной ленты. Диммер просто действует как клапан, а блок питания автоматически обеспечивает номинальный ток и напряжение в зависимости от положения ручки диммера.

Это удобно, если вы планируете часто перемещать светодиодную ленту, но может возникнуть проблема, если вы ищете что-то более постоянное или менее «загроможденное».

Еще одним существенным недостатком такого подхода является то, что диммер с ШИМ должен располагаться относительно близко к светодиодной ленте. Это происходит из-за явления, называемого падением напряжения, которое в основном характерно только для низковольтных приложений постоянного тока. Использование настенного диммера (вариант 1) позволит вам избежать этого.

Заключительные соображения

Установка светодиодных лент и диммирование могут быть затруднены тем фактом, что в настоящее время мы используем новейшую электронику постоянного тока и устаревшие системы диммирования TRIAC, которые по-прежнему популярны в существующих и новых домах.

Мы настоятельно рекомендуем проводить тестирование на совместимость перед любой постоянной или крупномасштабной сборкой с множеством различных компонентов и комбинаций. Иногда могут возникать неожиданные проблемы, такие как нелинейное затемнение или мерцание, и лучше выявлять эти проблемы как можно раньше.

Other Posts

Вопросы качества цвета при переходе с галогенных на светодиодные

Галогенные лампы были очень популярной технологией освещения, которая предлагает многочисленные преимущества по сравнению с лампами накаливания. В дополнение к более длительному сроку службы… Читать далее

Алюминиевые каналы для светодиодных лент – стоят ли они того? Подробный обзор

Одним из самых популярных аксессуаров для наших светодиодных лент является наша … Подробнее

Что такое спецификация CRI для светодиодных лент?

Глядя на характеристики светодиодных лент, вы, возможно, сталкивались с показателем CRI. В отличие от цветовой температуры, CRI связан с цветом… Подробнее

Все, что вам нужно знать о подсветке шкафа

Подсветка шкафа — это очень удобное и полезное приложение для освещения. Однако, в отличие от стандартной ввинчиваемой лампочки, установка… Подробнее

Вернуться к блогу Waveform Lighting

Просмотрите нашу коллекцию статей, инструкций и руководств по различным применениям освещения, а также подробные статьи по науке о цвете.

Обзор продуктов освещения Waveform

Светодиодные лампы серии A

Наши лампы A19 и A21 подходят для стандартных светильников и идеально подходят для напольных и настольных светильников.

Светодиодные лампы-канделябры

Наши светодиодные лампы-канделябры обеспечивают мягкий и теплый свет в декоративном стиле, который подходит для светильников E12.

Светодиодные лампы BR30

Лампы BR30 — это потолочные светильники, которые подходят для жилых и коммерческих светильников с отверстиями шириной 4 дюйма или шире.

Светодиодные лампы T8

Непосредственно замените 4-футовые люминесцентные лампы нашими светодиодными трубчатыми лампами T8, совместимыми как с балластами, так и без них.

LED-Ready T8 Светильники

Светодиодные трубчатые светильники, предварительно смонтированные и совместимые с нашими светодиодными лампами T8.

Светодиодные линейные светильники

Линейные светильники длиной 2 и 4 фута. Подключается к стандартным настенным розеткам и крепится с помощью винтов или магнитов.

Светодиодные светильники для магазинов

Накладные светильники с подвесными цепями. Включается в стандартные настенные розетки.

Светодиодные лампы UV-A

Мы предлагаем светодиодные лампы с длиной волны 365 нм и 395 нм для флуоресцентных и полимеризационных применений.

Светодиодные лампы УФ-С

Мы предлагаем светодиодные лампы УФ-С с длиной волны 270 нм для бактерицидного применения.

Светодиодные модули и аксессуары

Светодиодные печатные платы, панели и другие форм-факторы для различных промышленных и научных приложений.

Светодиодные ленты

Яркие светодиодные излучатели, смонтированные на гибкой печатной плате. Может быть отрезан по длине и установлен в различных местах.

Диммеры светодиодной ленты

Диммеры и контроллеры для регулировки яркости и цвета системы освещения светодиодной ленты.

Источники питания для светодиодных лент

Блоки питания для преобразования линейного напряжения в низкое постоянное напряжение, необходимое для систем светодиодных лент.

Швеллеры алюминиевые

Швеллеры из прессованного алюминия для монтажа светодиодных лент.

Соединители для светодиодных лент

Непаянные соединители, провода и адаптеры для соединения компонентов системы светодиодных лент.

Как установить светодиодную ленту — простое руководство

Светодиодные ленты

привносят лучшее из лампочек в более гибкую, контролируемую настройку. Их длинная тонкая форма делает их идеальными для добавления окружающего свечения в труднодоступных местах. Поскольку полоски светодиодные, вы можете с комфортом наслаждаться их свечением, зная, что они так же красивы, как и энергоэффективны. Готовы начать? Для установки светодиодных лент могут потребоваться следующие инструменты:

  • Рулетка
  • Ножницы
  • Влажная ткань
  • Лестница (при установке на потолке)
  • Двусторонний клей (дополнительно)

Как только инструменты будут в пределах досягаемости, мы можем начать.


Шаг 1: Выберите поверхность

Сначала выберите место, где вы будете устанавливать световые полосы. Для тонкого кухонного блеска попробуйте разместить их под столешницей, вокруг острова или над шкафами. Если вы хотите добавить цвета в игровую комнату, рассмотрите возможность установки светодиодных лент RGBW на потолке или за телевизором. Если вы хотите усилить атмосферу в спальне, установите ленточные светильники за каркасом кровати или под кроватью. При выборе учитывайте, есть ли поблизости розетка для питания ваших ленточных светильников. Если вы решили установить свои ленты на стене или потолке, вы можете рассмотреть возможность использования беспроводных светодиодных лент для более чистого вида.

Шаг 2: Измерьте поверхность

После того, как вы выбрали место для установки светодиодных лент, измерьте его. Ваши огни регулируются, поэтому вы можете настроить их на разную длину. Запишите свои измерения, чтобы вы могли свериться с ними, когда закончите следующий шаг.

Шаг 3: Отрегулируйте световые полосы

Если длина области установки больше, чем длина световой полосы, вам может потребоваться приобрести удлинитель полосы. Удлинители ленты продаются отдельно. Подсоедините удлинители, сняв пластиковые крышки с каждого конца и вставив одну полосу в другую. Пожалуйста, не сгибайте и не соединяйте полосы света в 9Угол 0 градусов, как вы могли бы обогнуть углы телевизора или книжного шкафа. Вместо этого сделайте небольшую петлю со световой полосой, чтобы изменить направление, или используйте гибкий соединитель. Если площадь поверхности короче, чем ваша лента, обрежьте полосу по отмеченным линиям до нужной длины. Режьте только вдоль отмеченных участков, чтобы не повредить световую полосу. В целях безопасности убедитесь, что полоска отключена от сети перед обрезкой или удлинением.

Шаг 4: Очистите и высушите поверхность

Теперь, когда вы установили световые полосы, пришло время подготовить поверхность. Протрите область влажной тканью, чтобы удалить масло или мусор с поверхности. Важно отметить, что клей для ленты очень прочный и может повредить поверхности или стены, если его удалить. Если вы хотите переместить ленту после установки или переустановить ее в другом месте, мы рекомендуем вместо этого нанести двусторонний клей.

Шаг 5: Разместите ленточные светильники

После того, как поверхность готова, установка проста! Сначала снимите подложку с клейкой ленты. Затем нажмите и удерживайте его на поверхности не менее 10 секунд или до тех пор, пока свет не прилипнет к поверхности.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
