Как сделать навес для мангала своими руками: чертежи и фото

Содержание

• 1 Из поликарбоната
• 2 Из  металлопрофиля
• 3 Из металла
• 4 Деревянный
• 5 Сборный/разборный навес
• 6 Постройка простейшего варианта навеса
• 7 Пошаговое изготовление

Часто владелец стационарного мангала или барбекю на садовом участке, даче, территории частного дома задумывается о навесе.

Навесы для мангалов могут быть простыми и сложными, сделанными с проходящим через них дымоотводом и без. Бывает, что барбекю устанавливаются уже в большой беседке на территории частного дома, но бывает и так, что возле мангала строят саму беседку, ориентируясь на его размеры и расположение. Также возможен вариант отдельного размещения мангала от места приема пищи на свежем воздухе, тогда навес может крепиться непосредственно к барбекю или строиться именно для него. Все эти факторы учитываются при расчете размеров навеса и количества требуемых материалов для его возведения.

Металлические навесы для мангалов могут привариваться к мангалу или устанавливаться своеобразной беседкой над ним. Если мангал расположен у стены, навес может быть под тип крыши строения или полностью от нее отличаться: иметь как кованную, так и деревянную конструкцию. Большие металлические навесы могут быть неудобны тем, что во время дождя будет стоять большой шум от соприкосновения капель воды с металлическими листами самой крыши навеса. Возможен вариант кованных столбов. Можно использовать трубы, на которых держится деревянная конструкция крыши.

Крыши большого размера требуют и основательный фундамент для устойчивости и долговечности. Учитываются все нюансы и вариации выбора материалов конструкции и самой кровли.

Навес должен вписываться в экстерьер дачного участка или частного дома. Если есть элементы ковки, будет отлично смотреться навес в аналогичном оформлении.

Распространен навес с покрытием из поликарбоната, который вписывается практически в любой экстерьер.

Из поликарбоната

Поликарбонат часто используется как покрытие навесов для мангалов. Его преимущества:

1. Имеет легкий вес и высокую прочность, способствующую длительному использованию материала даже под дождем, градом, снегом.
2. Если материал качественный и покрыт специальным защитным слоем, наличие которого нужно проверять еще при покупке, кровля из него послужит очень долго.
3. Благодаря пластичности поликарбонат может принимать большое разнообразие форм в конструкциях.
4. Высокие светопропускные способности.
5. Не пожароопасен, так как не является горючим материалом.

Из  металлопрофиля

Профнастил — такой же популярный материал для кровли на дачных постройках, как и поликарбонат. Он так же используется для ограждений, что вместе с беседкой и крышей из того же материала будет смотреться очень гармонично. Плюсы:

1. Материал долгожитель, которому не страшна непогода.
2. Имеет небольшой вес.
3. Множество вариантов внешнего вида.
4. Легко переносит перепады температур, высокую солнечную активность и морозы.
5. При нагревании не выделяет вредные вещества и не пожароопасен, так как не горит.

Минусы этого материала, если использовать его, как покрытие беседки или навеса, – быстро нагревается летом и может создать неуютную атмосферу внутри постройки. Светонепроницаем и не так гибок, как поликарбонат.

Этот материал будет отлично сочетаться как с деревянными конструкциями, так и с кованными. Даже на столбах, декорированных камнем или кирпичом, этот материал будет выглядеть уместно.

Из металла

Для стационарного барбекю на территории частного дома или дачи весьма удачен. Можно использовать как небольшой навес  для самого мангала, возможно с вмонтированным дымоходом. При сооружении своими руками или же заказе мангала с навесом у мастеров стоит уточнять, нужен ли дымоход в навесе.

Имеет плюсы:

1. Долговечность.
2. Экономичность.
3. Прочность.
4. Легкодоступность.
5. Огнеупорность.

Минусы:

1. Нагревается.
2. Имеет большой вес.

Оптимальные размеры такого накрытия — 4х4 м. Должен быть установлен на фундаменте.

Деревянный

Отлично впишется в любой приусадебный участок. Древесина нуждается только в обработке антисептиком и огнеупорной пропиткой в целях безопасности и долговечности. Из всех материалов древесина — не самый лучший долгожитель и проигрывает металлу или искусственным покрытиям. Это один из видов навесов для барбекю, нуждающийся в точной схеме и чертежах при планировке.

Сборный/разборный навес

Схема конструкции разборного навеса проста и не требует сварных или малярных работ, но производить сборку нужно только по чертежу, который обязательно должен быть в наличии при покупке. Все элементы уже готовы к эксплуатации и крепятся на болтах. Разборный навес можно легко перемещать по территории частого дома, садового или дачного участка. Использовать как навес для барбекю, навес для мангала.

Плюсы:

• легкий;
• прочный;
• многоцелевой;
• имеет светопропускные способности;
• любые размеры доступны на выбор;
• вариации цвета покрытия;
• быстрая и простая сборка может осуществляться своими руками либо же мастерами после доставки;
• мобильный;
• не требует ухода.

Постройка простейшего варианта навеса

Если накрытие не требует основательного фундамента, используется столбчатый. Глубины достаточно в 50-60 см. Выкладывается в полтора кирпича и армируется стальной проволокой.

Каркас включает в себя нижний горизонтальный пояс, уложенный на фундамент; вертикальные стойки по углам; верхние горизонтальные обвязки; стропила, на которые будет укладываться кровля. Если навес будет большим, в центре устанавливаются дополнительные поддерживающие стойки для бруса.

• Брус квадратного сечения — 10х10 см или 15х15 см.
• Стропила из обрезанной доски – толщиной 4-5 см и шириной 10 см.
• Для обрешетки нужен обрезной тес – толщиной 20 мм.

Пол может быть сделан своими руками из досок толщиной от 30 мм или искусственной террасной доски, не боящейся влаги и перепадов температур. Террасная доска более долговечна.

Обрешетка из теса застилается пароизоляцией или рубероидом, поверх – металлопрофиль, черепица, обработанная древесина, металл или т.п.

Пошаговое изготовление

Обязательно наличие заранее подготовленного чертежа.

Начать работу нужно с разметки площадки. На угловых отметках забиваются колышки и между ними натягивается веревка, чтобы отметить периметр будущей постройки. Угол между веревками на колышках должен составлять 90^о.

Ямы для фундамента копаются по углам шириной 50х50 см и полметра в глубину. Над поверхностью земли столб должен быть выложен кирпичом не менее, чем на 15 см для вентиляции. Дно ямы усыпается гравием и разравнивается. Кладка — из красного кирпича на цементном растворе М300. Толщина швов должна быть не более 10 см. При кладке кирпича на нижние ряды закладывается стальная проволока, и два ее конца выводятся наружу. Ведь на них фиксируется брус нижнего яруса, чтобы предотвратить в дальнейшем смещение.

Столбы должны быть выложены на одинаковой высоте. Это можно проверить при помощи строительного уровня или лазерного невелира. Если столбы получились неровными, недостающую часть можно выложить цементным раствором. Брус для изготовления каркаса отпиливается по размеру сторон. В местах стыка на углах нужно сделать пазы в ширину бруса и глубиной ровно в половину его ширины. На столбы под брусья укладывается гидроизоляция из рубероида, защищая древесину от влаги из кирпичей, которые ее будут впитывать.

Выпиливаются вертикальные стойки равной длинны, и, чтобы закрепить их в углах, делаются крепления «шип-паз». После создания шипов и пазов стойки устанавливаются и временно крепятся раскосами из теса. Верхний ярус делается на земле или на нижнем ярусе. Так же отмеряется брус по длине, запиливаются пазы для стыковки брусьев и вертикальных стоек. Для поднятия и установки конструкции верхнего яруса понадобится помощь.

После установки верхнего яруса проверяется вертикаль стоек, и они фиксируются уже на постоянную основу, убирая временные каркасы. Лучше всего использовать для этого металлические уголки, которые после завершения постройки нужно обработать средством от ржавчины. Угол ската не имеет ключевого значения и может быть любым, но не менее 10^о.

Стропила навеса для мангала выпиливаются заранее и собираются на земле: пары стропил крепятся между собой. Потом эта конструкция, тоже не без дополнительной помощи, устанавливается, и уже на нее укладывается обрешетка из теса и рубероид.

На этом этапе делается разметка трубы для вытяжки, даже если о ней забыли во время составления чертежа. Дыму нужно куда-то деваться, и в ее отсутствии он заполнит собой пространство постройки, выходя по бокам от крыши. Вытяжка крепится над мангалом. С помощью вертикального отвеса обозначается место крыши внизу, куда будет выходить труба. По меткам вырезается ножовкой лишняя обрешетка.

Металлочерепица настилается снизу, но, если покрытие выбрано другое, выкладываться может другим способом. Отверстие для дымохода нужно обозначить на материале сразу и по надобности вырезать нужную форму еще на земле. В конце уже крепится конек.

При настиле пола стоит оставлять между досками зазоры в несколько миллиметров, чтобы влага стекала.

чертежи с размерами, а также инструкция как сварить самодельный навес

Металлические мангалы представляют собой продолговатые ящики, в которых тлеют угли. Бортики служат опорами для шампуров, а приток воздуха обеспечивают отверстия в нижней части боковин. Как изготовить такой мангал своими руками, мы рассмотрим в этой статье. Также будут ссылки на готовые проекты для скачивания.

Содержание

• Особенности металлических конструкций
• Размеры и типовые схемы
• Достоинства и недостатки мангала из металла
• Инструкция по самостоятельному изготовлению
  • Инструменты и материалы
  • Пошаговая инструкция
• Собираем простой навес (крышу) своими руками
  • Необходимый строительный инвентарь
  • Чертеж и алгоритм сборки
• 9 чертежей для резки на станке
• Видео: Как сделать мангал своими руками для шашлыка

Особенности металлических конструкций

Мангалы из металла могут быть как стационарными для дачи, так и передвижными или складными. Первый вариант проще в сборке, так как требует лишь прикрепления ножек, забетонированных (или просто вкопанных) в грунт. В этом случае достаточно 2 опор, погруженных на глубину 50-70 см.

Передвижные конструкции устанавливают на более устойчивые опоры в форме салазок или 4 ножек. Колеса крепятся к нижней части опор. Иногда ставят все 4, реже — 2 колеса, чтобы мангал не перемещался при любом нажатии на боковую сторону.

Складной металлический мангал — это ящик для углей, у которого ножки либо вовсе отсоединяются, либо установлены на фиксируемых опорах. Этот вариант конструкции удобен для любителей выезжать на природу, устраивать пикники, походы.

Читайте также: Пошаговая инструкция строительства мангала из кирпича своими руками

Размеры и типовые схемы

При самостоятельном изготовлении мангала можно ориентироваться на следующие параметры и особенности их расчета.

Ширина

Определяется величиной шампуров. Длина типовых изделий составляет 45-50 см, из которых полезная или рабочая длина всего 30-35 см.

Следовательно, наибольшая допустимая ширина типового мангала — 40 см. Тогда мясо будет занимать максимум пространства над углями, и жар не будет рассеиваться впустую.

Мангал на заказ

Длина

Ее нужно рассчитывать исходя из среднего количества шашлыков. Рекомендуемое расстояние между двумя шампурами — 5-10 см. Для 6 шампуров лучше сделать мангал 60 см длиной.

На большую компанию, когда мясо жарится на 10 шампурах одновременно, подойдет метровый мангал. А для барбекю-решеток оптимальна жаровня длиной 40 см.

Глубина жаровни

Идеальное значение — от 15 до 20 см. Для жарки мяса достаточно слоя углей 5-10 см высотой, а рекомендуемое расстояние между шампурами и топливом составляет 8 см.

Для мангалов на дровяном топливе глубину увеличивают, но тогда для хорошей прожарки потребуется больше углей.

Высота мангала

Этот параметр подбирается индивидуально под повара. Считается, что жаровня должна находиться на уровне пояса человека, тогда работать с мангалом будет удобно.

В зависимости от роста повара высота мангала может колебаться от 80 до 120 см.

Толщина стенок жаровни

Для стационарных мангалов работает правило: чем толще стенки топки (жаровни) мангала, тем лучше. Желательно использовать листы металла толщиной 5-10 мм. Такой мангал будет лучше сохранять тепло и дольше прослужит.

Если вы хотите сварить переносную конструкцию, подойдут листы толщиной 3-4 мм. Тогда конструкция будет меньше весить.

Читайте также: Каким критериям должен соответствовать правильный мангал для шашлыка?

Мы собрали для вас несколько чертежей типовых мангалов, которые легко изготовить самостоятельно.

Достоинства и недостатки мангала из металла

Достоинства:

• простота и большое количество вариантов конструкции;
• высокая скорость сборки;
• возможность самостоятельного изготовления;
• сравнительно малая стоимость при изготовлении своими руками;
• высокая ремонтопригодность.

Недостатки:

• материал склонен к коррозии, поэтому его приходится периодически подкрашивать. При этом, нанесение защитного покрытия на внешнюю сторону угольного ящика бесполезно, от сильного нагрева защита отгорает;
• для изготовления необходимо владеть соответствующими навыками и умением работать с инструментами.

Металлические мангалы популярны и удобны, передвижные модели можно убирать на зиму. Однако, сама конструкция не слишком привлекательна, ящик покрывается копотью и не украшает участок.

Читайте также: Какие бывают мангалы помимо металлических

Инструкция по самостоятельному изготовлению

Рассмотрим процесс сборки мангала из металла. Для изготовления простой модели нужен минимум материалов и инструментов.

Инструменты и материалы

Листы металла толщиной 5 мм для днища и 3 мм для стенок

Стальные трубы для изготовления опор

Металлический уголок на 20 мм для оформления бортиков (можно также усилить соединение днища и бортиков)

Болгарка с отрезным кругом

Сварочный инвертер с набором электродов

Лопата или бур для изготовления гнезд под опоры

Рубероид, битумная мастика для гильзования гнезд и нанесения защитного покрытия на опоры

Защитная краска для нанесения на мангал

Мнение эксперта

Валерий Гармаш

Шеф повар ресторана «Grill House», гриллер

Как правило, для покраски используют термостойкую краску черного цвета, чтобы обгоревшие бортики не выделялись и не создавали контраст с основным покрытием.

Пошаговая инструкция

Мы покажем, как самостоятельно собрать простой мангал. Его конструкция настолько проста, что изготовить его сможет любой начинающий мастер.

Для этого на металлобазе был куплен лист металла толщиной 2 мм. Мы советуем для мангала использовать металл толщиной не менее 3 мм.

Так как этот мангал (в нашем примере) будет использоваться не очень часто, то металла толщиной 2 мм нам вполне хватит. Перед началом работы для удобства составили небольшую схему раскроя.

Для получения ровного реза в качестве направляющей шины, можно закрепить обычную железную полосу.

При работе не забывайте использовать соответствующие средства защиты.

За счет своей конструкции самодельные струбцины очень помогают в работе.

Когда все панели нарезаны, самое время заняться сверлением отверстий. Для пробы решили заказать комплект ступенчатых сверл.

Оптимальная высота бортов мангала 150 мм. Ряд отверстий находится на высоте 50 мм от основания. Шаг отверстий 60 мм. Диаметр 12.4 мм.

Первое впечатление от этих сверл пока положительные. Стружка, как положено, выходит из отверстия целыми ленточкам. С помощью зенковки убираю заусенцы.

Углубление под шампуры располагаем также с шагом 60 мм.

Боковины лучше всего обрабатывать пакетом, предварительно сжав струбцинами.

Когда все детали готовы можно переходить к сварке.

Для фиксации деталей очень удобно использовать магнитные уголки.

Собираем короб на прихватки.

Теперь можно обваривать.

Проваривать полностью все швы не обязательно. Нам лишь хотелось лишний раз попрактиковаться в сварке. Сбиваем шлак и зачищаем сварные швы.

Из 10 квадрата мы делаем ручки для удобной переноски.

Ножки мангала мы изготовим из 15 профильной трубы, длина их будет 80 см. Торцуем заготовки с помощью аккумуляторной дисковой пилы.

Получить настолько ровный рез обычной болгаркой будет непросто.

Крепиться ножки будут посредством болтов М6.

При необходимости это позволит хранить и транспортировать мангал в сложенном виде.

Для крепления ножек удобнее всего использовать гайку-барашек.

При приготовлении шашлыка дополнительная рабочая поверхность никогда не бывает лишней. Из 10 квадрата арматуры на скорую руку было сварена небольшая полочка. Устанавливается она одним движением в два отрезка 15 профтрубы.

Когда все работы завершены, очищаем все детали и покрываем жаростойкой эмалью. Дожидаемся полного высыхания краски и можно мангал собирать.

Мангал получился очень прочный и достаточно устойчивый. Его размеры следующие: высота 80 см, длина 50 см, ширина 30 см, глубина 15 см.

При первом розжиге в течение 15 минут происходит обжиг краски, и она набирает полную механическую прочность.

Мангал получился очень удачным. Конструкция его настолько простая, что изготовить такой мангал, сможет, даже начинающий сварщик.

Иногда над мангалом устанавливают тент или навес, чтобы защитить жаровню от дождя. Также мангал можно покрасить термоустойчивой краской для защиты от коррозии.

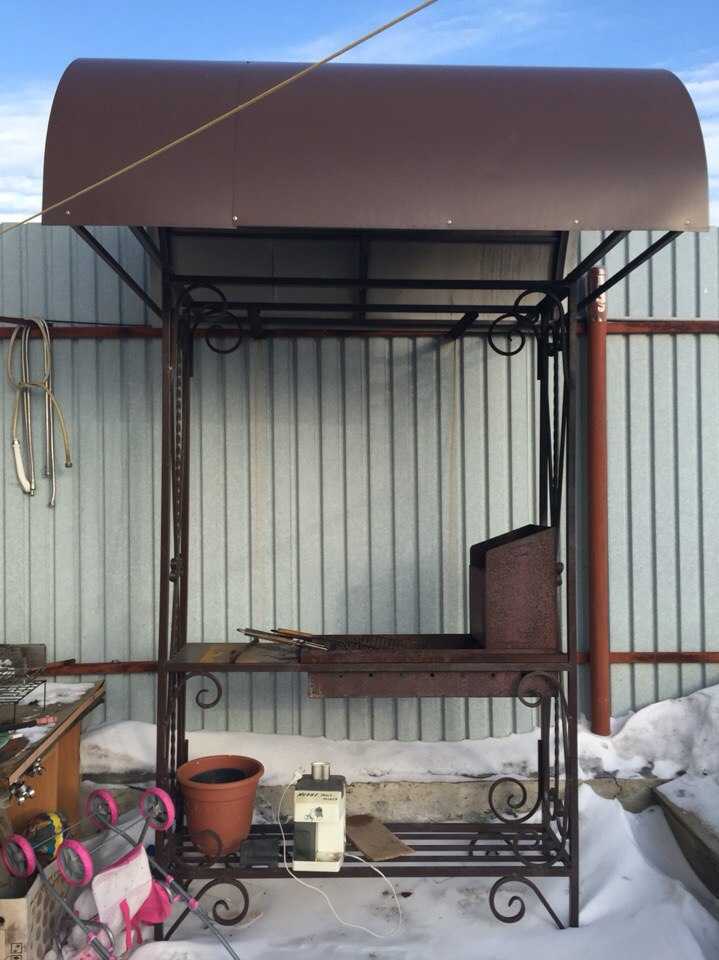

Собираем простой навес (крышу) своими руками

Самым простым и надежным дополнением к сварному мангалу считается навес из металла. Этот материал долговечен, с ним легко работать, если у вас есть опыт в сварке, плюс из него можно сделать как стационарные, так и мобильные конструкции. Ниже мы покажем вам один из вариантов навеса, который легко сварить своими руками.

Необходимый строительный инвентарь

Для создания простого, но изящного металлического навеса потребуются следующие инструменты:

Болгарка

Электродрель

Аппарат для электросварки

Трубогиб

Угольник

Рулетка

Маркер

Краскопульт или кисть

Если у вас нет трубогиба, можете сделать полностью прямоугольную конструкцию. Это даже упростит процесс расчета нужного количества материалов. Однако учитывайте, что крыша в таком случае должна располагаться под углом, чтобы под ней не скапливались дым и конденсат.

В список необходимых материалов входят:

Стальные листы 1,3 мм толщиной

Профильная труба

Стальной прут сечением 10х10 мм

Читайте также: Изготовление мангала из газового баллона своими руками

Чертеж и алгоритм сборки

Для начала отпилим два куска профиля 40х20 мм 1750 мм длиной и пропустим их через трубогиб таким образом, чтобы в каждой заготовке получился прогиб глубиной 180 мм. Затем отрежем два куска профильной трубы сечением 40х40 мм также 1750 мм длиной. Сварим две «стенки» каркаса для будущего навеса в соответствии с чертежом. Для горизонтальных планок отрезаем куски профиля 40х20 мм.

В качестве дополнительных ребер жесткости привариваем еще две горизонтальных перемычки из отрезков того же профиля 40х20 мм.

Соединяем заготовки боковых частей каркаса с помощью трех кусков профильной трубы сечением 40х40 мм и одного куска трубы 40х20 мм в соответствии с чертежом. Таким образом мы получим не только ребра жесткости и основные стяжки каркаса.

Читайте также: Как сделать мангал с крышей

Два верхних приваренных профиля образуют опоры для установки мангала и металлической, либо деревянной столешницы. Нижняя пара кусков профильной трубы формируют заготовку для дровницы.

Привариваем к верхним горизонтальным перекладинам небольшие столбики из профиля 40х40 мм, после чего закрепляем на них две дуги из отрезков профильной трубы 40х20 мм. Последние должны иметь 2 метра в размахе и глубину прогиба 45 см.

В качестве дополнительного ребра жесткости привариваем кусок профиля 40х40 мм или 40х20 мм длиной 1320 мм. На фронтальную часть конструкции такую стяжку не добавляем.

Для обрешетки крыши навеса используем профиль сечением 20х20 мм или 30х20 мм. Привариваем 4 куска трубы к дугам, как показано на чертеже.

Мы расположили три куска профиля над той половиной конструкции, где будет стоять мангал. На другой стороне навеса добавим «шапку» в соответствии с чертежом ниже. Она будет находиться немного выше основной крыши, а через свободное пространство между ними сможет свободно выходить дым.

Осталось обварить каркас листовой сталью, чтобы получить крышу.

Последний шаг — обвязка. Берем стальной прут сечением 10х10 мм и привариваем к каркасу навеса горизонтальные стяжки, как показано на чертеже. После сварки стяжек привариваем к ним сетку или заполняем пространство между ними любым другим простым орнаментом из прутьев.

Устанавливаем мангал на место.

Ровняем сварочные швы и покрываем металлоконструкцию краской, устойчивой к воздействию высоких температур.

Осталось установить столешницу из дерева.

Мнение эксперта

Валерий Гармаш

Шеф повар ресторана «Grill House», гриллер

В идеале навес должен защищать от непогоды не только мангал, но и повара. Для этого при расчете площади покрытия нужно прибавить по 0,5 м с трех сторон от жаровни и 0,8-1 м с рабочей стороны.

9 чертежей для резки на станке

Выберите понравившуюся модель и скачайте файлы бесплатно:

Все чертежи мангалов в различных форматах

Видео: Как сделать мангал своими руками для шашлыка

Гриль своими руками | OnlineMetals.

com®

Гриль своими руками | OnlineMetals.com®

РАСПРОДАЖА НА ВСЕМ САЙТЕ! Скидка 20% на все соответствующие материалы до полуночи 15 декабря.

Используйте код: HOLIDAYS22 в нашей корзине

Наступил сезон шашлыков, а это значит, что среди нас и сезон гриля. Но что делать, если у вас нет гриля? Не беспокойтесь. В этом сообщении в блоге описаны лишь некоторые из ваших вариантов изготовления собственной решетки для гриля своими руками! Ниже вы можете найти ссылки для перехода вперед, если вы предпочитаете пропустить конкретные инструкции, которые вам нужны.

1. Какой материал используется для решетки гриля?
2. Easy Grill Методы натирания на терке
3. Промежуточные методы натирания на гриле
4. Конструкция основания гриля

Какой материал используется для решетки гриля?

Двумя наиболее распространенными материалами, используемыми для изготовления решеток для гриля, являются углеродистая сталь и нержавеющая сталь. Каждый из них имеет свои преимущества и недостатки. Из-за этого нет четкого «лучшего» выбора. Скорее, все зависит от того, что лучше всего подходит для вашей ситуации и потребностей.

Углеродистая сталь

Углеродистая сталь является превосходным проводником тепла благодаря меньшему содержанию углерода в металле. Это приводит к более равномерному распределению количества тепла по решетке. Если вы ищете фирменные маркировки на еде, сталь — оптимальный выбор. Хотя углеродистая сталь дешевле, чем нержавеющая сталь, она требует большего ухода и очистки, поскольку она уязвима для ржавчины.

Купить Углеродистая сталь сегодня

Нержавеющая сталь

Нержавеющая сталь — это решетка, которая прослужит всю жизнь. Он очень устойчив к ржавчине, очень устойчив к перепадам температуры и очень легко чистится.

Однако у нержавеющей стали есть два недостатка. Во-первых, большее количество углерода в металле делает его менее теплопроводным. Это означает, что для хорошей маркировки и равномерного приготовления пищи вам нужны более толстые стержни, чтобы сохранить больше тепла. Как упоминалось в разделе «Углеродистая сталь», нержавеющая сталь дороже.

Приобрести нержавеющую сталь сегодня

Легкие методы натирания на гриле

Простой метод 1 – просечно-вытяжной лист

просечно-вытяжной лист – один из самых популярных способов изготовления гриля из-за простоты и низкой стоимости. Просто купите лист нужного вам размера, установите любую опору по мере необходимости и установите ее на место. Наш расширенный лист представляет собой цельную конструкцию, поэтому он чрезвычайно прочен и не распутывается со временем. Какой толщины должна быть решетка для гриля? Идеальный калибр для этого метода — 9.ga, который должен удовлетворить ваши потребности в приготовлении на гриле.

Для более тонкого листового материала (13-18ga) потребуется рама и поперечные опоры, которые можно сделать с помощью уголка и стержневого материала.

Мы предлагаем просечно-вытяжной лист из углеродистой и нержавеющей стали.

Простой метод 2 – Перфорированный лист

Еще один простой способ – перфорированные листы. Он более жесткий, чем вспененный лист, и обеспечивает высокую прочность и долговечность, а также прост в установке.
Мы предлагаем перфорированные листы из углеродистой и нержавеющей стали.

Мы предлагаем перфорированные листы из углеродистой и нержавеющей стали.

Методы промежуточной решетки

Строительство с использованием различных прутков

Если у вас есть дрели и вы хотите продемонстрировать свои навыки, этот метод для вас!

Для этой решетки для гриля своими руками вам понадобятся:

• 2 квадратных стержня
• 2 прямоугольных стержня
• 4 стальных конусных винта
• Круглые стержни

Расстояние между стержнями и диаметр должны быть выбраны до того, как вы начнете это делать. Кроме того, нет фиксированного размера, это действительно вопрос мнения. В принципе, чем толще круглый батончик, тем больше тепловой энергии он сохранит для приготовления пищи. Вот наши общие рекомендации по размерам.

0,125 (1/8)

0,1875″ (3/16)

0,25″ (1/4)

0,3125″ (5/16)

9002 Ваша решетка будет у вас в кратчайшие сроки. Кроме того, посмотрите на изображение ниже, чтобы вы могли точно увидеть, что мы описываем.0009

1. Измерьте размер вашей решетки
2. Определите диаметр круглого стержня и расстояние между стержнями
3. Приобретение материалов в необходимом размере и количестве
4. Отметьте квадратные стержни, где вы будете сверлить круглые стержни и винты.
5. Сверлильные квадратные стержни
6. Проденьте четыре отверстия под винты
7. Вставьте круглые стержни в отверстия на одном квадратном стержне и прорежьте на другом квадратном стержне
8. Привинтить прямоугольные стержни для поддержки и жесткости

Советы и рекомендации

Всегда используйте защитное снаряжение! Также помните девиз этого проекта: «Семь раз отмерь, один раз просверли». Наконец, вы также можете использовать немного дерева для квадратных стержней, чтобы сделать шаблон.

Примеры основания для гриля

Существует почти бесконечное количество конфигураций основания для гриля. Мы собираемся придерживаться некоторых из более простых, которые являются нашими любимыми.

Шлакоблоки и кирпичи

Шлакоблок и кирпичи — одна из наших любимых комбинаций материалов для изготовления грилей. Их можно легко складывать, как кубики LEGO, они прочные и могут использоваться как для быстрой установки, так и для более постоянных грилей. Кроме того, шлакоблоки относительно недороги. Открытые пространства в шлакоблоках можно использовать для создания дымоходов, воздуховодов и точек доступа! Мы приведем несколько примеров, найденных на сайте bestoutdoorfirepits.com.

Гриль из шлакоблока, пример 1

Кирпичный гриль, пример 2

Кирпичный гриль, пример 3

Для самого прочного и простого примера просто сложите шлакоблоки в шахматном порядке в прямоугольник с открытым верхом и поместите топливо в середину. Затем просто положите сверху решетку для гриля, и все готово! Обратите внимание на боковые шлакоблоки внизу для большего потока воздуха. (см. пример 1)

Второй пример очень похож на предыдущий за исключением того, что вы строите только три стороны конструкции для облегчения доступа к огню. Обратите внимание, как это сделано из простых материалов, но все же элегантно. Этот дизайн также может использоваться как открытый камин, когда вы не готовите на гриле. (см. пример 2)

Наш любимый пример прост, крепок и имеет много места для гриля! Одна из наших любимых деталей, которую легко упустить из виду, это то, что они прорезали угол из углеродистой стали в передней части своего гриля DIY. Это обеспечивает дополнительную прочность и жесткость расширенного листа. Кроме того, он предотвращает скатывание сосисок или кукурузы с решетки. Никто этого не хочет. Вот видео, в котором подробно показано, как сделать именно этот пример! (см. пример 3)

Если вам предстоит более серьезный проект, обратите внимание на этот двойной гриль и коптильню из шлакоблоков или на некоторые из этих превосходных кирпичных грилей!

Переделайте то, что у вас уже есть

Наконец, почему бы не использовать повторно то, что у вас уже есть. Поскольку корпус вашего самодельного гриля уже собран, вам просто нужно его очистить и собрать (более или менее). Просто убедитесь, что вы правильно убрали вещи. Кроме того, если вы хотите покрасить его, убедитесь, что у вас есть термостойкая краска.

Вот несколько наших любимых примеров:

1. Посмотрите на эту крутую бочку для барбекю, сделанную своими руками, с бочкой на 55 галлонов.
2. Еще один наш фаворит связан с переделкой большого ящика для инструментов.

Мы надеемся, что вы нашли это руководство полезным, и нам не терпится увидеть, какие уникальные функциональные грили вы создадите, используя наши материалы и другие материалы вторичного использования.

Найдите свои материалы сегодня

Хотите узнать больше?

Какой металл можно использовать для гриля-барбекю своими руками? — Блог

Какой металл можно использовать для гриля-барбекю своими руками? — Блог — SteelNow

Алюминий

Stainless

Our Story

How We Work

FAQ

Calculator

Contact Us

Rectangle Tube

Round Tube

Square Tube

Flat Bar

Round Bar

Square Bar

Hexagon Bar

Швеллер

Стандартная балка

Широкая балка

Алюминий

Прямоугольная труба

Круглая труба

Квадратная труба

Плоская балка

Round Bar

Square Bar

Hexagon Bar

Channel

Standard Beam

Wide Beam

Rectangle Tube

Round Tube

Square Tube

Flat Bar

Hexagon Bar

Round Bar

Square Bar

Швеллер

Стандартная балка

Широкая балка

Нержавеющая сталь

Алюминий

Прямоугольная труба

Круглая труба

Квадратная труба

Flat Bar

Round Bar

Square Bar

Hexagon Bar

Channel

Standard Beam

Wide Beam

Rectangle Tube

Round Tube

Square Tube

Flat Bar

Round Bar

Square Стержень

Шестигранник Стержень

Швеллер

Стандартная балка

Широкая балка

Нержавеющая сталь

Прямоугольная труба

Круглая труба

Квадратная труба

Flat Bar

Hexagon Bar

Round Bar

Square Bar

Channel

Standard Beam

Wide Beam

Our Story

How We Work

FAQ

Calculator

Blog

Contact Us

Алюминий

Прямоугольная труба

Круглая труба

Квадратная труба

Плоский стержень

Круглый стержень

Квадратный стержень

Шестигранный стержень

Канал

Стандартный луч

Wide Beam

Прямоугольная трубка

Круглая трубка

квадратная трубка

плоская бар

Круглый столб.

Прямоугольная труба

Круглая труба

Квадратная труба

Плоский стержень

Шестигранный стержень

Круглый стержень

Квадратный стержень

Канал

Standard Beam

Wide Beam

Наша история

Как мы работаем

FAQ

Калькулятор

Блог

Свяжитесь с нами

Prev.

Дела

Что влияет на сроки выполнения заказов сталелитейного завода?

Подробнее

Рыночные сводки за ноябрь 2022 г.

Рыночные новости за ноябрь 2022 г.

Подробнее

Октябрьские биржевые сводки 2022 г.

Рыночные новости за октябрь 2022 г.

Подробнее

Время или стоимость? Мы работаем для вас

Узнайте о том, как SteelNow делает ваши приоритеты нашими приоритетами, когда речь идет о поиске металла

Подробнее

В подкасте «Сейчас»

Присоединяйтесь к ведущим Тони и Джонатану в их изучении технологий
и текущие рыночные условия влияют на традиционные отрасли СЕЙЧАС,
и возможные последствия этого в будущем.

В подкасте «Сейчас»

Присоединяйтесь к ведущим Тони и Джонатану, чтобы узнать, как технологии
и текущие рыночные условия влияют на традиционные отрасли СЕЙЧАС,
и возможные последствия этого в будущем.

In The Now Podcast

Присоединяйтесь к ведущим Тони и Джонатану, чтобы узнать, как технологии
и текущие рыночные условия влияют на традиционные отрасли СЕЙЧАС,
и возможные последствия этого в будущем.

Список адресов электронной почты

Не пропустите эксклюзивные акции, новые блоги и наши
ежемесячная рыночная минута. Подпишитесь на нашу рассылку.

Список рассылки

Не пропустите эксклюзивные акции, новые блоги и наши
ежемесячная рыночная минута. Подпишитесь на нашу рассылку.

Список рассылки

Не пропустите эксклюзивные акции, новые блоги и наши
ежемесячная рыночная минута. Подпишитесь на нашу рассылку.

Нет поиска. Не теряя времени. Просто лучший опыт покупки металла.

Представьте себе мир, в котором ваш металл находится всего в одном звонке

Представьте себе мир, в котором ваш металл находится всего в одном звонке

Представьте мир, в котором ваш металл находится всего в одном звонке

Мы знаем, что вы не хотите тратить время на поиск и вызов нужного металла

Мы знаем вы не хотите тратить время на поиски и звонки по нужному металлу

Мы знаем, что вы не хотите тратить время на поиски и звонки по нужному металлу

Посмотрите, как мы упростили задачу для таких покупателей, как вы

Посмотрите, как мы упростили жизнь таким покупателям, как вы

Посмотрите, как мы упростили задачу для таких покупателей, как вы.

«Мне нужна сталь. Чего мне не нужно, так это отнимать время у моего дня и
ждать в очереди (в местных магазинах стали), пока они ищут мой материал
а затем загрузить его. Я просто говорю SteelNow, что мне нужно и когда мне нужно
это, и (они делают) работу ног».

Шон

Изготовитель из Хьюстона

«Мы будем на работе, и (кто-то) спросит, есть ли у материала
был заказан, и все, что мне нужно сделать, это просмотреть мои текстовые сообщения
и убедитесь, что я действительно разместил заказ.

Джули

Совладелец мастерской по ремонту конных прицепов

«Я сажусь в свой грузовик, включаю громкую связь и аудиотекст мой
заказ (моему представителю SteelNow). Оттуда он позаботится обо всем
и все, что мне нужно сделать, это прийти, чтобы забрать материал».

Майк

Владелец BrinTough Equipment

«Мне нужна сталь. Чего мне не нужно, так это отнимать время у моего дня и
ждать в очереди (в местных магазинах стали), пока они ищут мой материал
а затем загрузить его. Я просто говорю SteelNow, что мне нужно и когда мне нужно
это, и (они делают) работу ног».

Шон

Изготовитель из Хьюстона

«Мы будем на работе, и (кто-то) спросит, есть ли у материала
был заказан, и все, что мне нужно сделать, это просмотреть мои текстовые сообщения
и убедитесь, что я действительно разместил заказ.

Джули

Совладелец мастерской по ремонту конных прицепов

«Я сажусь в свой грузовик, включаю громкую связь и аудиотекст мой
заказ (моему представителю SteelNow). Оттуда он позаботится обо всем
и все, что мне нужно сделать, это прийти, чтобы забрать материал».

Майк

Владелец BrinTough Equipment

«Мне нужна сталь. Чего мне не нужно, так это отнимать время у моего дня и
ждать в очереди (в местных магазинах стали), пока они ищут мой материал
а затем загрузить его. Я просто говорю SteelNow, что мне нужно и когда мне нужно
это, и (они делают) работу ног».

Шон

Изготовитель из Хьюстона

«Мы будем на работе, и (кто-то) спросит, есть ли у материала
был заказан, и все, что мне нужно сделать, это просмотреть мои текстовые сообщения
и убедитесь, что я действительно разместил заказ.

Джули

Совладелец мастерской по ремонту конных прицепов

«Я сажусь в свой грузовик, включаю громкую связь и аудиотекст мой
заказ (моему представителю SteelNow). Оттуда он позаботится обо всем
и все, что мне нужно сделать, это прийти, чтобы забрать материал».

Майк

Владелец BrinTough Equipment

Продукты

Алюминий

Сталь

Нержавеющая сталь

Все продукты

О SteelNow

Наша история

Как мы работаем

FAQ

Блог

Весовой калькулятор

Связаться с нами

Связаться с нами

LinkedIn

Facebook

YouTube

Политику возврата • Условия • Условия. © Copyright 2022

Продукты

Алюминий

Сталь

Нержавеющая сталь

Все продукты

О SteelNow

Наша история

Как мы работаем

FAQ

Блог

Калькулятор веса

Связаться с нами

Связаться с США

LinkedIn

Facebook

YouTube

Политика возврата • Условия использования • Условия и условия • Steelnow © Copyright 2022

.
