Как подключить автомат в щитке правильно

В сотнях тысяч квартир, домов до сих пор пользуются единственным и еще советским электротехническим устройством для работы внутренней сети на 220 вольт и 50 герц – счетчиком расхода энергии. Повсеместно немало происходит в них пожаров, которые квалифицируются инспекторами МЧС как «короткое замыкание».

Краткое содержимое статьи:

Почему же «замыкает»

Рассмотрим, что же есть из элементов защиты на щитке. Часто на нем стоят лишь два архаичных предохранителя, почему-то называемые «пробками». Они раз за разом перегорают при повышении нагрузки на сеть и требуют замены вставок в них. Специалисты-энергетики говорят, что древняя домашняя сеть была рассчитана на мощность до трех-пяти киловатт в «хрущевке». Да и ее нечем было превышать.

Сегодня на каждого гражданина РФ рассчитано до 15 киловатт, но это не значит, что на семью из трех человек электропроводка должна выдержать 45 кВт. Возможно, в новостройках и есть такие мощные сети.

А ведь только электроутюг набирает до двух киловатт, почти столько же — бойлер для нагрева воды, если отсутствует такая централизованная услуга. А еще есть электроплита, холодильник, стиральная машина, на даче, в загородном дома — скважина с электрозакачкой воды.

Чем же защитить жилье и себя от раскаления электропроводки и ее возгорания? По очереди включать их, что ли? Ниже ответы на них и  инструкция, как соединить автоматы в щитке.

Автоматика должна быть на страже

Экстренные выключатели, или пакетники, это самые первые защитники электросети от перегрева. Они выполняют три функции: в последнем случае они отключают всех нагрузочных потребителей, также срабатывают при критичном падении напряжения и коротком замыкании.

Их ставят в электрический щиток, поскольку возле счетчика им мало места. При этом учитывайте, как правильно соединить автоматы между собой.

Щитки покупаются, они имеют различные размеры. Поэтому, дочитав нашу статью, вы сами сможете высчитать, на какое количество защитных устройств приобретать ящик, узнаете, какой автомат от чего срабатывает, как их подключать. А также узнаете, что   бывают такие способы размыкания (расцепители) сети при защите: тепловые, магнитные и полупроволниковые.

Немаловажно, каким будет соединение автоматов перемычками, они станут возможными, но обязательно посоветуйтесь с электриком.

Как выбирать?

Желательно, чтобы купленные автоматы  соответствовали таким параметрам:

• току сети квартиры, дома – постоянный, переменный или комби;
• способу работы. Управляться в ручном режиме или моторным приводом;
• методу сбора в единый комплекс – вставными, выдвижными или постоянными;
• типу расцепителя – читайте выше;
• классности автовыключателей;
• величине тока — максимум до 6,3 килоампер.

Приобретать автоматы надо с определением тока расцепления при коротком замыкании сети и тока перегрузки. Перегруз, если автомат хотя бы раз срабатывал, проанализируйте на количестве включенных приборов и других нагрузок. При превышении мощности нагреваются контакты и кабели

Поэтому встраивайте в щиток такой пакетник, чтобы ток отключения находился на уровне не ниже расчетной или превышал его. Расчет тока сделать несложно: суммируйте все мощности (из инструкций), которые необходимы вам для комфортной жизни, и разделите на напряжение однофазной сети, то есть, 220 вольт. Но не забывайте при этом,  каким проводом лучше соединить автоматы и каким наилучшим способом.

Современные способы защиты сложные и высокоэффективные. Они возможны на расстоянии, с предварительным сигналом об опасности и другими дополнительными функциями. Чем их больше, тем дороже такие автоматы.

В народе их называют пакетниками или модулями – от равной везде ширины в 1 модуль. Об автоматах известно все, о дифференциальной защите несколько меньше.

Это микс автоматики и защиты по типу УЗО. Она защищает человека от касания к работающему аппарату, в котором произошла малая утечка тока на корпус, то есть, на «минус», а на нем нет заземления. Такие автоматы-пакетники работают за счет диффтока.

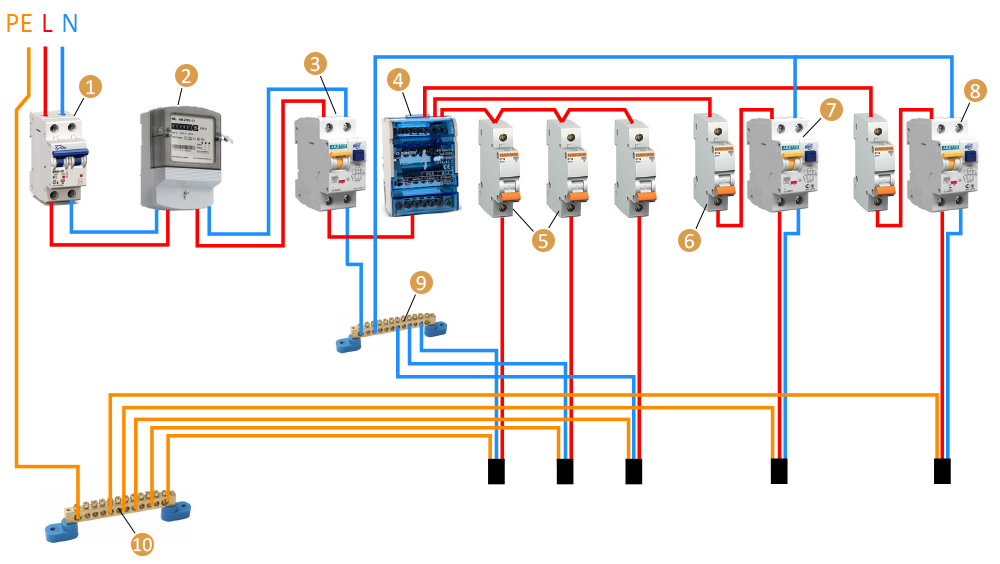

Подключение надежной автоматики

В квартирах, то есть, там, где электрическая разводка выполнена по однофазной схеме, устанавливайте одно-или двухполюсные расцепители сети. Посоветуйтесь с электриком, какие лучше, ведь они бывают на разное количество проводов в доме, квартире

Хотя бы поверхностно ознакомьтесь с внутренностями пакетников. Главные узлы в них — блочок управления автоматикой и камера, в которой тушится электродуга. Она появляется на паре полюсов. При их расцеплении и возникает дуга с высокой температурой, нечто вроде мини-сварки.

Автомат можно вручную отключать, если есть срочная работа на внутренней сети. Или контакты в нем подгорели и нужно их перекоммутировать на свободное место. В автоматах-пакетниках бывает четное количество пар контактов – от одной до четырех.

Если свободные контакты отсутствуют, приобретайте новый автомат-пакетник. Желательно иметь его дома в запасе, стоят они недорого, но ночью в магазин не побежите. Покупайте с индикаторами работы: красное/зеленое свечение.

Что сделать в первую очередь

Вы купили определенное количество проводов на сети нового дома, выполнили разводку, концы её подведены к еще не вмонтированному в стену щитку управления, рядом лежат автоматы. Запомните: лучше установить один автомат-пакетник или УЗО на входе в электросчетчик. Защита лишней не бывает. Далее составьте план подключения проводов к расставленным пакетникам.

Желательно разгрузить сеть, разделив ее на зоны – с большими нагрузками и нормальными: кухня, зала-спальня, коридор-туалет, веранда-подвал. С пакетникамие запутаетесь, в инструкциях к ним расписаны токи, нагрузки, сечения проводки. Способы контактов с клеммами и так далее.

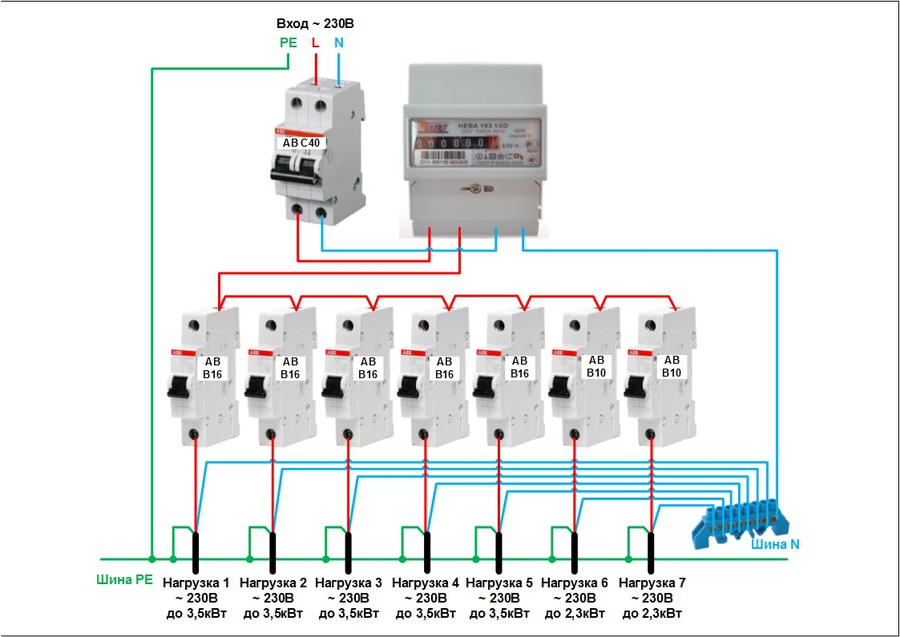

Фото подключения автомата в щитке

Вам понравилась статья? Поделитесь 😉

Пример сборки электрического распределительного щитка 220В для однокомнатной квартиры

В этой статье я поделюсь своим опытом сборки распределительного щитка 220В для однокомнатной квартиры.

Сборку я решил выполнить на автоматах и УЗО фирмы Hager (Германия). Идея заключалась в том, чтобы попробовать импортную продукцию, и именно продукция Hager на тот момент имела наиболее привлекательную цену.

Важно: я не являюсь профессиональным электриком и просто делюсь своим опытом, то есть тем как сделано у меня.

Комплектующие для сборки распределительного щитка

Для сборки электрощита я приобрёл следующие комплектующие:

• Автоматический выключатель два полюса 32А (ввод) – 1 шт.
• Автоматический выключатель один полюс 16А – 5 шт.
• Автоматический выключатель один полюс 10А – 1 шт.
• УЗО 40А 30мА – 2 шт.
• Корпус РЩ на 12 модулей – 1 шт.
• Провод ПУГВ силовой 1х6 синий – 1 метр
• Провод ПУГВ силовой 1х6 белый – 1 метр
• Наконечники НШВИ 6,0 мм2 — упаковка
• Наконечники НШВИ-2 6,0 мм2 – упаковка
• Гребенчатая шинка 1P 63А 12 модулей – 1 шт.

Схема электропроводки

Все потребители в однокомнатной квартире были разбиты на шесть групп:

1. Освещение;
2. Розетки комнаты и коридора;
3. Основные розетки кухни;
4. Дополнительные розетки кухни;
5. Розетки ванной комнаты;
6. Тёплый пол ванной комнаты;

Стоит отметить, что в квартире не планируется использование мощной бытовой техники, такой как электроплита и водонагреватель, поэтому будут применяться только стандартные розетки на 16А, которые будут подключаться кабелем ВВГнг-LS 3х2,5 мм2 и соответственно линии розеток будут защищаться автоматом на 16А.

Линия освещения будет проложена кабелем ВВГнг-LS 3х1,5 мм2 и соответственна будет защищена автоматом на 10 А.

Ранее в другой статье я писал о том, что основная задача автоматического выключателя это защита именно кабеля от перегрузок и короткого замыкания, поэтому если вы прокладываете линию медным кабелем с сечением жилы 2,5 мм2, то применяется автомат именно на 16А (то есть автомат должен соответствовать сечению защищаемого им кабеля!), а если расчётная нагрузка в линии будет выше данного значения, то линия просто разделяется на несколько, то есть в щит устанавливается дополнительный автомат и прокладывается отдельный кабель к группе розеток.

Именно по причине, указанной выше у меня розетки на кухне разделены на две группы: основные и дополнительные.

Если же выполняется подключение какого-либо высокомощного прибора (электроплита, водонагреватель), то это обязательно отдельная линия, при чём для электроплиты необходимо применять кабель сечением не менее 6,0 мм2 (по СП 31-110-2003 п 9. 2) и в таком случае уже не применяют стандартные бытовые розетки, а используют либо силовые розетки, либо подключение через распределительные коробки и т.п.

Пример расчётов

Как можно выполнить расчёт нагрузки от потребителей в линии?

Шаг 1. Предварительно выполняем сбор нагрузок.

То есть, например, на кухне я планирую использовать следующую бытовую технику: микроволновая печь, электрочайник, холодильник, блендер, вытяжка, газовая плита с электродуховкой.

Теперь в паспорте данных приборов или на сайте интернет-магазина смотрим характеристики этого оборудования, а именно мощность.

Составляем табличку. Вот что у меня получилось:

• Микроволновка – 0,9 кВт;
• Электрочайник – 2,2 кВт;
• Холодильник – 0,2 кВт;
• Вытяжка – 0,2 кВт;
• Газовая плита с электродуховкой – 2,8 кВт.

Итого суммарная мощность подключаемых приборов будет около 6,5 кВт.

Конечно, тяжело представить такую ситуацию, что все данные приборы будут включены одновременно и длительно, но, тем не менее, даже, если принять коэффициент одновременности 0,8, то мы получим довольно солидное значение 5,2 кВт, а ведь, возможно, в будущем вы обновите вашу бытовую технику на более мощную.

Шаг 2. Далее используем формулу для определения силы тока от напряжения и мощности:

I = P/U
P = 5,2 кВт или 5200 Вт
U = 220 В
I = 5200/220 = 23,6 А

То есть получается, что наши потребители будут создавать нагрузку в 23,6 А, мы защищаем нашу линию автоматом на 16 А, соответственно такая нагрузка для нас недопустима. Поэтому мы просто разделяем рассмотренные выше потребители на две группы и прокладываем две отдельные линии вместо одной, что я и сделал.

Выбор УЗО

1) Ток утечки УЗО

Здесь стоит сказать, что основной характеристикой УЗО является ток утечки. Для защиты человека от поражения электрическим током используются УЗО с утечкой на 10 или 30 мА.

В моей схеме использовано два УЗО с током утечки на 30 мА. Как я писал выше – у меня всего шесть групп потребителей, и на каждое УЗО я повесил по три группы (см. схему).

Для УЗО также можно сделать расчёт. Расчётный ток утечки в линиях, подключенных к УЗО не должен превышать 1/3 от уставки УЗО. То есть для УЗО на 30 мА – это будет 10 мА (1/3 от 30).

Как посчитать?

Используем метод расчёта, приведённый в ПУЭ п. 7.1.83:

«При отсутствии данных ток утечки электроприемников следует принимать из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки сети — из расчета 10 мкА на 1 м длины фазного проводника»
* 10 мкА = 0,01мА

Как примерно посчитать нагрузку в линии, было рассмотрено выше. Соответственно, зная расчётную нагрузку и длину кабеля для каждой линии можно определить естественный ток утечки и сделать вывод о том, сколько УЗО должно присутствовать в вашей схеме.

Также стоит отметить, что группы, подключаемые к каждому УЗО, я выбирал не случайно. Наиболее частой является утечка тока во влажных помещениях, то есть в ванной. Таким образом, к одному УЗО я подключил розетки ванной, тёплый пол ванной и дополнительные розетки кухни. То есть при срабатывании данного УЗО линия освещение, розетки комнаты и основные розетки кухни не будут обесточены.

2) Номинал УЗО

Также немаловажным параметром является номинал УЗО. Если для автоматического выключателя его номинал является основной характеристикой, определяющей вообще цель применения автомата, то для УЗО номинал определяет «живучесть» данного устройства.

То есть, например, если расчётная нагрузка на УЗО будет выше его номинала, то устройство попросту может выйти из строя.

Чем выше номинал УЗО, тем устойчивее это устройство к нагрузке.

В своей схеме я использовал оба УЗО с номиналом 40А, исходя из следующих соображений:

Номинал устанавливаемого мной вводного автомата 32А, то есть на шаг ниже, чем номинал УЗО, соответственно вводной автомат не позволит УЗО работать под нагрузкой, превышающей номинал устройства.

Сборка щитка для однокомнатной квартиры

В этом разделе я пошагово опишу свой опыт сборки распределительного щитка для однокомнатной хрущёвки.

Ниже ещё раз представлена принципиальная схема моего щитка:

Переходим к сборке:

Шаг 1. Снимаю крышку РЩ. Устанавливаю вводной автомат 32А на DIN-рейку.

Шаг 2. Подготавливаю проводы для соединения вводного автомата с первым и вторым УЗО.

Я использовал многожильный провод ПУГВ сечением 6 мм2:

Многожильный провод нельзя подавать на клемму автомата, так как соединение будет ненадёжным, поэтому его необходимо обжать с применением специальных наконечников НШВИ (одинарные и двойные).

Для обжима необходимы специальные пресс-клещи. Я использовал клещи КВТ ПКВк-10У.

1) Отмеряю необходимую длину провода и отрезаю.

2) Далее выполняю зачистку изоляции на длину чуть больше длины металлической части наконечника:

3) Затем вставляю зачищенный провод в наконечник «заподлицо» — не выступая за пределы:

4) Обжимаю клещами до характерного щелчка:

Таким образом, я получил аккуратно обжатый конец провода, который уже можно заводить под клемму автоматического выключателя:

Аналогичным образом выполняю обжим для двойного наконечника НШВИ-2:

В итоге я получил две заготовки для фазного и нулевого провода:

То есть в соответствии с моей схемой получается, что фаза с вводного автомата выходит параллельно на первое и второе УЗО, точно также и ноль:

Шаг 3. Устанавливаю УЗО №1 и №2 на DIN-рейку и выполняю подключение от вводного автомата в соответствии со схемой рассмотренной выше:

Шаг 4. Подготавливаю гребенчатую шинку для объединения автоматов в группу.

Гребенчатая шинка позволяет заменить перемычки из провода

Стоит сказать, что для применяемых мной автоматов можно было использовать специальную вильчатую шинку (тип fork). Для неё есть отдельные входы (см. фото ниже), что является очень неплохим решением, т.к. позволяет не зажимать вводной кабель и зубец шинки под одну клемму.

При применении такой шинки ввод фазы на автомат происходит снизу, а выход сверху, что несколько непривычно, однако производитель заверяет, что это вполне допустимо.

Я не смог приобрести вильчатую шинку, поэтому использовал стандартную гребёнчатую.

Так как у меня используется по три автомата в каждой группе, то я нарезал гребёнку соответствующим образом. Для этих целей я использовал ножницы по металлу. Пластиковый кожух был предварительно снят:

Шаг 5. Устанавливаю первую группу из трёх автоматов и выполняю подключение:

Важный момент: На фото ниже видно, что пластиковая изоляция гребёнки препятствует плотному контакту зубца (штыря) с фазным проводом, поэтому я немного подрезал пластик

Шаг 6. Устанавливаю вторую группу из трёх автоматов и выполняю подключение (по аналогии с предыдущим шагом):

Шаг 7. В корпусе РЩ, который я использовал, изначально установлены только две нулевые шины. А мне необходимо было подключить: ноль от первого УЗО, ноль от второго УЗО и заземление.

Важно: для каждого УЗО нужно использовать свою (отдельную) нулевую шину

Поэтому мной была приобретена и установлена на планку распределительного щитка дополнительная нулевая шина:

Шаг 8. Подготавливаю провода для соединения нулевого полюса каждого УЗО со своей нулевой шиной и выполняю подключение:

Шаг 9. Выполняю установку и подключение РЩ по месту.

Необходимо убрать заглушку в корпусе РЩ для того, чтобы завести кабели от групп потребителей и вводной кабель.

Далее щиток монтируется на стену. Я выполнял установку на стенку из ГКЛ, поэтому заранее смонтировал закладные из металлического профиля, к которым и закрепил данный щиток при помощи саморезов с прессшайбой

Далее выполняется подключение.

Совет: чтобы легче было определить к какой группе потребителей относится тот или иной кабель при подключении в щитке, можно использовать изоленту разных цветов, а также можно применять, например, белую изоленту и на ней наносить номер линии. Также можно с помощью маркера наносить метки (штрихи) непосредственно на изоляцию самих жил.

Ноль и фазу вводного кабеля подключаю к соответствующим полюсам вводного автомата.

Фазную жилу каждого потребителя подключаю к соответствующему автоматическому выключателю.

Нулевые жилы потребителей первой группы автоматов подключаю к первой нулевой шине, ноли второй группы – соответственно ко второй:

Убираю заглушки с передней панели корпуса РЩ с помощью строительного ножа:

Устанавливаю переднюю панель корпуса РЩ и закручиваю болты:

Распределительный щит для однокомнатной квартиры собран и установлен.

Что можно улучшить в данном РЩ?

Увеличив бюджет, можно сделать следующее:

• Я установил УЗО тип АС, а предпочтительнее будет тип А;
• Я установил автоматы на максимальный ток 4500А, а предпочтительнее будет на 6000А;
• Также после вводного автомата можно установить реле напряжения.

На этом всё! Надеюсь, информация была для вас полезной!
