Демонтаж кондиционера своими руками с сохранением фреона: Как снять сплит систему без потери фреона – 3 способа

Содержание

Руководство по демонтажу кондиционера своими руками с сохранением фреона

Частичный или полный демонтаж кондиционера производится по различным причинам — ремонт в квартире, переезд, установка в другое помещение и так далее. Стандартный подход — вызвать для правильного снятия сплит-системы сотрудников специализированной фирмы, оплатив данную услугу. Более экономный вариант — демонтировать кондиционер своими руками, разобравшись в тонкостях процедуры. Нельзя сказать, что она проста, но при верном подходе вполне реализуема.

О способах и трудностях демонтажа своими руками

Как правило, владельцы частных домов и квартир устанавливают 2 разновидности кондиционеров — моноблочные (мобильные) и сплит-системы. С первыми особых проблем не возникает, поскольку в подобных моделях все основные элементы заключены в едином корпусе, и для перемещения агрегата достаточно просто отсоединить воздуховод.

Демонтаж мобильной версии заключается в отсоединении воздуховода

Помимо моноблоков и «сплитов», существуют другие разновидности климатических установок — кассетные, канальные и колонные. Но обычно такую технику устанавливают в офисах, торговых центрах и других помещениях большой площади, в частных жилищах она используется достаточно редко.

Сплит-система состоит из двух секций, расположенных внутри и снаружи жилища. Они соединены между собой двумя магистралями, по которым в различных агрегатных состояниях циркулирует хладагент — фреон. По медной трубке малого диаметра он в виде жидкости течёт из внешнего блока во внутренний. По магистрали большого диаметра газообразный хладагент движется в противоположном направлении. Отсюда возникает ряд трудностей, поджидающих несведущего пользователя при попытке самостоятельного демонтажа:

  1. Полная либо частичная потеря фреона в результате неквалифицированного отсоединения магистральных трубопроводов.
  2. Попадание в трубки и теплообменники воздуха, содержащего влагу. При неправильной установке сплит-системы в другом месте несжимаемая влага попадёт в компрессор и может нанести ему вред.
  3. Засорение медных трубок при вытягивании их из стены и во время транспортировки. Влага или песок во фреоновом контуре — это быстрая «смерть» компрессора.
  4. При отключении магистралей от патрубков внутренней секции можно случайно свернуть припаянные к ним резьбовые сгоны.
  5. Отсоединение проводов электропитания без пометок на клеммах, куда они были подключены, ведёт к путанице в процессе повторного монтажа.
  6. Слишком короткая обрезка дренажной трубки, выводящей на улицу конденсат.
  7. Потеря во время перевозки винтиков и прочих мелких деталей, не закреплённых после демонтажа.

Сплит-система состоит из двух секций и коммуникаций между ними

Большинство из перечисленных случаев ведут к дорогостоящему ремонту вашего кондиционера в специализированной мастерской, поэтому перед снятием сплит-системы необходимо внимательно изучить инструкцию, приведённую ниже.

Демонтировать внутренний и наружный блок можно тремя способами:

  • простая разборка с выпуском хладагента в атмосферу;
  • с сохранением фреона в системе по методике «на глазок»;
  • с применением специального оборудования, позволяющего полностью сберечь хладагент в контуре.

Наилучший результат даёт последний способ, хотя в определённых обстоятельствах применяются все три. Чтобы у вас не возникло проблем с установкой снятого кондиционера и его дальнейшей эксплуатацией, рекомендуется действовать по третьему варианту, предварительно ознакомившись с методикой сохранения фреона.

Подготовительные мероприятия

Первым делом необходимо приготовить такой комплект инструментов и приспособлений:

  • отвёртки с крестообразным и плоским шлицем;
  • набор рожковых ключей;
  • канцелярский нож;
  • шестигранные ключи размерами 5…10 мм;
  • манометрический коллектор либо манометр с трубкой и резьбовым соединением, рассчитанный на максимальное давление 10—15 Бар;
  • скотч малярный и маркер;
  • изоляционная лента либо обычный скотч.

Манометрический коллектор на 1 вентиль

Манометрический коллектор точно понадобится в том случае, когда вы планируете смонтировать сплит-систему в другом помещении, так что его лучше взять в аренду, а покупать выйдет слишком дорого.

Шестигранные ключи нужны для вращения вентилей сервисных портов

Также для удобного и безопасного ведения работ необходима стремянка, чтобы спокойно добраться до внутреннего модуля, установленного под потолком. Внешнюю секцию, расположенную на стене многоквартирного дома, лучше втягивать через окно, предварительно обвязав верёвкой. Здесь нелишними будут услуги помощника.

Сервисные порты расположены на боковой панели наружного блока

Важный этап подготовки — обеспечить сохранение хладагента с наименьшими потерями. Для этого используется принцип действия кондиционера, благодаря которому весь фреон можно собрать в одном месте — контуре наружного блока. Приготовив инструменты, действуйте согласно инструкции:

  1. Прикрывая рукой инфракрасный элемент на пульте дистанционного управления, переключите сплит систему в режим «Турбо» и выставьте минимальную температуру. Уберите руку с элемента и направьте пульт на кондиционер. Таким способом вы запускаете компрессор сразу на полную мощность.

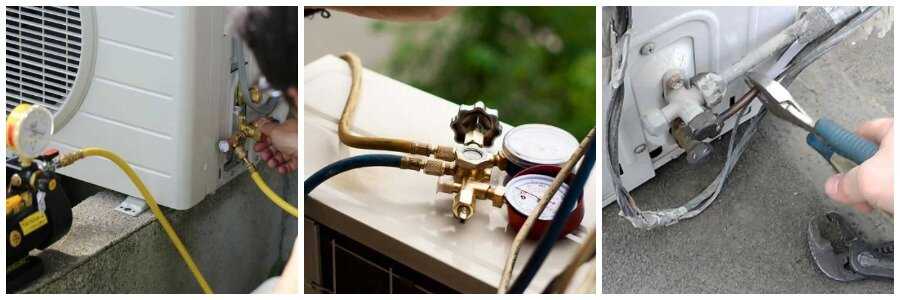

  2. Подключите шланг от манометра к сервисному штуцеру, расположенному на боковой стороне наружного блока, после чего он сразу покажет давление в системе. В некоторых моделях эти патрубки прячутся под крышкой, её нужно снять.
  3. Открутите 2 гайки — заглушки, находящиеся на торцах штуцеров. Под ними обнаружатся вентили, регулируемые шестигранным ключом. Подберите подходящий шестигранник по размеру.
  4. Перекройте кран магистрали с жидким хладагентом (это более тонкая трубка) и следите за показаниями манометра. В это время компрессор втягивает газообразный фреон через вторую трубку.
  5. Когда стрелка прибора упадёт на ноль и станет уходить в зону вакуума, закройте второй вентиль и быстро отключите кондиционер пультом дистанционного управления. На этом всё, хладагент в полном объёме находится в контуре внешнего модуля.

Манометр присоединяется к специальному штуцеру

В сплит-системах, заправленных разными марками фреона (бывает R22 и R410), отличается диаметр резьбы сервисного штуцера, куда подключается манометр. Для R410 нужен специальный переходник, который следует приготовить заранее.

Для перекачки фреона надо закрыть вентиль жидкостной магистрали

Сохранение хладагента по способу «на глазок» производится без манометрического коллектора. После закрытия жидкостного вентиля надо выждать около 40—50 секунд, после чего закрывать газовый кран и отключать бытовой прибор. Недостаток ясен: вы не узнаете, сколько фреона успело попасть в наружный блок, а долго держать работающий компрессор с перекрытой магистралью недопустимо. Результат проявится при следующей установке «сплита» и его запуске.

Инструкция по снятию внешнего модуля сплит-системы

Наружный блок кондиционера приходится демонтировать при переезде или его перестановке на новое место. Для проведения ремонта квартиры снимать внешнюю секцию необязательно, но отсоединить фреоновые магистрали, кабель и дренаж всё равно придётся. Работы выполняются в таком порядке:

  1. Открутите шланг манометра, используемого при перекачивании хладагента, и поставьте на место торцевые гайки — заглушки.
  2. Рожковым ключом открутите накидные гайки, прижимающие медные трубки к штуцерам, отогните их в сторону. С помощью скотча либо изоленты защитите все открытые отверстия в магистралях и патрубках внешнего модуля, чтобы внутрь не попал мусор и пыль в процессе работы.
  3. Чтобы отсоединить электрический кабель, отключите аппарат от электросети и снимите крышку, закрывающую клеммы (находится над фреоновыми вентилями). Прежде чем открутить провода, наклейте над клеммами полоску малярного скотча и подпишите маркером цвета, чтобы зафиксировать порядок подключения. Отсоедините жилы и уберите кабель.
  4. Отключённые магистрали привяжите к кронштейну наружного блока, чтобы медные трубки не болтались и не перегнулись, иначе их придётся менять.
  5. Открутите 4 гайки крепления внешнего модуля к кронштейну, обвяжите его верёвкой и вместе с помощником снимите агрегат.

Работы по демонтажу внешнего блока удобнее вести со стремянки

Профессиональные холодильщики часто практикуют несколько другой подход: они не откручивают накидные гайки и не снимают фреоновые трубки со штуцеров наружного блока, а откусывают их. Тогда не нужно обматывать концы трубопроводов скотчем с целью защиты от влаги и мусора, потому что они сплющиваются кусачками. При последующем монтаже сплющенные концы обрезаются и выполняется развальцовка под соединение накидной гайкой.

Для снятия аппарата с кронштейна нужно открутить 4 гайки

После отсоединения кабельных жил от клемм закрутите винтики контактов и затяните их, поскольку они могут выпасть и потеряться при транспортировке.

При демонтаже из окна квартиры помощник должен вас подстраховать

Сам кронштейн лучше снять позже, когда вы отвяжете от него трубопроводы фреонового контура. Если магистрали выходят из стены не более, чем на метр, то привязывать их не нужно. Следует аккуратно выровнять трубки, чтобы их было легче втащить изнутри. Кронштейн чаще всего крепится на 4 анкерных болта, откручиваемых обычным рожковым ключом.

Правильное отключение магистралей от внешней секции — фотогалерея

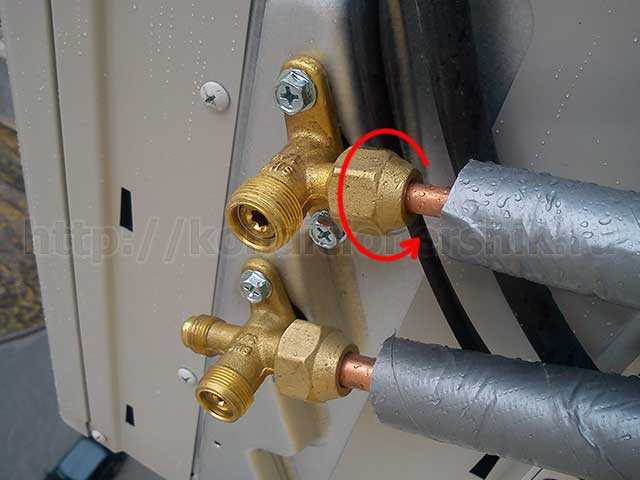

Магистрали отсоединяются после откручивания накидных гаек
Прикрутите на место пробки, закрывающие вентили портов
Открутите крышку, чтоб отключить провода
Пометив расположение жил, отсоедините кабель
После отключения кабеля винты на колодке надо закрутить
По правилам медные трубопроводы необходимо откусить
Откушенные трубки нужно заглушить

Как снять наружный модуль с сохранением фреона — видео

Как самостоятельно демонтировать внутренний блок кондиционера

Чтобы снять со стены внутренний модуль, необходимо отсоединить от него все коммуникации — кабель, трубки для фреона и конденсата. Место скрутки трубопроводов находится, как правило, в нише корпуса, устроенной в нижней части. В зависимости от модели сплит-системы, применяется 2 способа добраться до этой ниши:

  1. Разблокировать 3—4 пластмассовых защёлки, фиксирующих нижнюю часть блока к монтажной пластине. Отклонить низ корпуса от стены и вставить между ними любой стержень, извлечь из ниши жгут коммуникаций.
  2. Если на вашей модели «сплита» защёлок нет, то нужно снять лицевую пластиковую панель, предварительно демонтировав жалюзи и дополнительные крышки (когда они есть).

Состав внутреннего блока сплит-системы

Когда вы добрались до жгута, сделайте на нём продольный разрез канцелярским ножом, что позволит отодвинуть утеплитель и ухватиться ключами за гайки. Не делайте слишком длинный разрез, иначе потом придётся менять теплоизоляционный материал. Дальнейшие операции выполняйте в таком порядке:

  1. Двумя рожковыми ключами раскрутите стыки магистралей. Важный момент: сгон, припаянный к короткой трубке самого блока, нельзя вращать, его нужно удерживать ключом на месте, откручивая накидную гайку.
  2. Концы трубопроводов замотайте изолентой или скотчем, дабы защитить от попадания грязи.
  3. Найдите стык дренажного патрубка с выводящим трубопроводом и разъедините его. Не стоит резать гофру где попало, чтобы потом было удобнее её стыковать обратно.
  4. Снимите крышку электрического отсека (находится справа на торце корпуса либо под лицевой панелью), сделайте с помощью маркера и скотча пометки, после чего открутите винты и отключите жилы кабеля. Винты затяните обратно и прикрутите крышку.
  5. Когда все коммуникации отключены, возьмитесь за корпус с двух сторон и снимите с монтажной пластины, приподняв немного вверх. Передайте блок помощнику.
  6. Демонтируйте монтажную пластину, открутив все дюбели.

Учитывая, что в поддоне внутреннего модуля может оставаться конденсат, перед демонтажем желательно защитить стену полиэтиленовой плёнкой. Если вы снимаете кондиционер для квартирного ремонта, то подобная предосторожность излишняя.

Перед снятием блока крышку электрического отсека надо прикрутить на место

После снятия внутренней секции со стены поставьте на неё все открученные детали, затяните винты и наденьте монтажную пластину. Торчащие патрубки уложите в нишу, зафиксировав малярным скотчем. Этим же материалом закрепите открывающуюся переднюю панель, чтобы она не болталась при перевозке.

Если жгут коммуникаций короткий, то его можно снять вместе с блоком

Последний шаг — демонтаж коммуникаций, проложенных по стене либо внутри её. Здесь нет никаких сложностей, главное, — не перегнуть медные трубки под малым радиусом. От подобного обращения в месте изгиба уменьшается проходное сечение, а выровнять трубку с овальным профилем достаточно сложно. Из наружной стены жгут вытаскивайте аккуратно, чтобы не повредить утеплитель. Если отверстие было заделано монтажной пеной, то её необходимо вырезать по частям. По окончании жгут сверните в кольцо и скрепите скотчем.

Порядок демонтажа внутреннего модуля — фотогалерея

Для отключения электропроводки надо снять крышку электрического отсека
Перед отсоединением жил запишите порядок их подключения
Жгут, проходящий в нише, надрежьте ножом и доберитесь до стыка трубок
Откручивание соединительных гаек
Место соединения дренажных трубок
Отключите кабель, проходящий в том же жгуте
Внутренний блок спокойно снимается двумя руками
Последний этап — снятие монтажной пластины
Отклонив корпус, его нужно зафиксировать в таком положении

Как снимаются внутренние блоки разных конструкций — видео

Разборка в зимнее время

Если температура на улице снизилась до —5°С и более, рекомендуется воздержаться от демонтажа по следующим причинам:

  • не удастся перекачать хладагент во внешний модуль;
  • на морозе нельзя разбирать соединения, откручивать заглушки и закрывать сервисные порты;
  • в результате разборки часто выходят из строя сальники сервисных вентилей.

В ситуации, когда без снятия сплит-системы при отрицательной температуре не обойтись, обязательно прогрейте штуцеры наружного блока строительным феном. Затем открутите заглушки и закройте оба вентиля, сохранив таким образом часть фреона, оставшегося в контуре наружного блока. Затем медленно открутите магистрали от штуцеров и отсоедините их, выпустив вторую часть хладагента в атмосферу. Дальше действуйте по алгоритму, описанному выше.

Персонал специализированных фирм использует для откачки фреона в зимнее время манометрические станции. Но если брать в аренду такое оборудование, то демонтаж обойдётся дороже, чем оплата труда специалистов, а результат выйдет сомнительный.

При температуре выше —5°С работы можете выполнять по стандартной инструкции, но желательно пользоваться манометром для контроля над перекачиванием хладагента. Если станете действовать «на глазок», то можете не угадать время выдержки и всё равно потеряете часть фреона. Столь же опасно передержать компрессор в работе без охлаждения (а он охлаждается циркулирующим фреоном), от перегрева он может выйти из строя.

Вы успешно демонтируете домашний кондиционер, если возьмётесь за работу в тёплый период года и станете соблюдать приведённую инструкцию. Нельзя упускать ни единой мелочи, действовать очень аккуратно и без спешки. Не пренебрегайте манометром, поскольку потеря хладагента сведёт к нулю всю экономию от данной процедуры.

  • Автор: Алёна Исупова
