Подключение двухклавишного выключателя: инструкция

Содержание

  • 1 Подключение двухклавишного выключателя со схемой заземления TB-C
  • 2 Схема подключения двухклавишного выключателя с системой заземления TN-S

Дорогие наши читатели мы уже рассказывали вам, как подключить одноклавишный выключатель. Теперь мы решили рассказать, как выполнить подключение двухклавишного выключателя. Чаще всего этот вид выключателей используется в гостиных, где необходимо управление двумя группами освещения. С помощью этого выключателя вы легко можете управлять освещением только двух групп.



Подключение двухклавишного выключателя на две лампочки позволяет достаточно быстро и удобно управлять разными группами светильников. Если вам необходимо будет выполнить управление тремя группами светильников, тогда можно использовать трехклавишный выключатель, который изображен на фото ниже.

Теперь пришло время узнать, как подключить двухклавишный выключатель своими руками. В этой статье мы рассмотрим схемы подключения двухклавишного выключателя в квартире, которые будут иметь различные системы заземления.

Подключение двухклавишного выключателя со схемой заземления TB-C

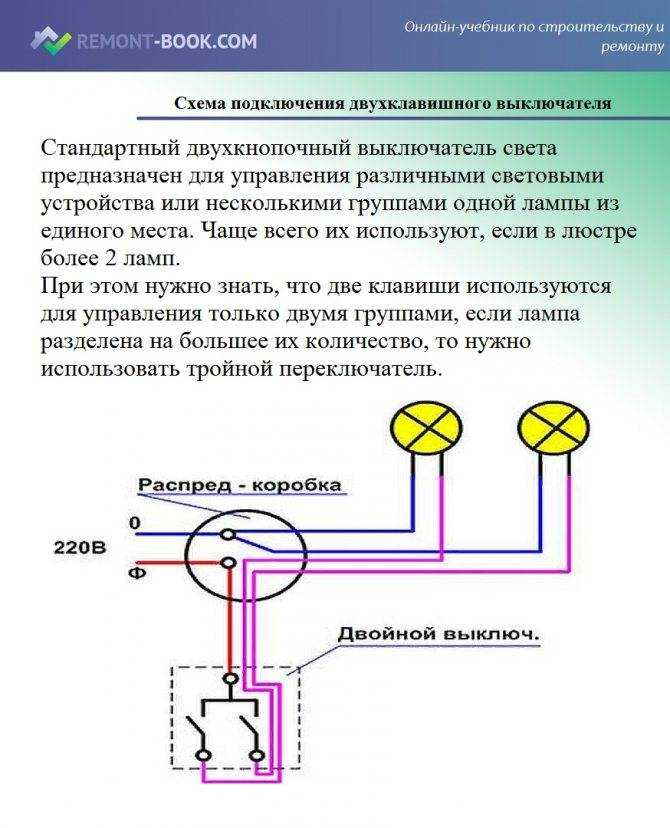

Вот схема подключения двухклавишного выключателя, которая позволит установить его в квартире или деревянном доме с системой заземления TB-C.

Если посмотреть на схему, тогда можно понять что в распределительную коробку должно заходить два провода. Первый провод будет фазой. Обычно он имеет красный цвет. Второй провод синего цвета – это ноль. Фаза должна соединяться с красным проводом, который будет идти на общий контакт от двухклавишного выключателя. С двухклавишного выключателя будут выходить два провода. Одноклавишный выключатель имеет подобную схему подключения.

Вот вам также фото двух выключателей. На них вы сможете увидеть, как правильно выполнять подключение проводов.

Для всех соединений в распределительной коробке вы можете использовать клеммы. Это удобные устройства, которые помогут выполнить надежные соединения.

Если подсчитать количество проводов, которые будут подходить в распределительную коробку, тогда можно понять, что их будет 8:

  1. Два провода будут идти с квартирного электрощита.
  2. Три провода будут идти на двухклавишный выключатель.
  3. Три провода необходимы для ламп

Иногда проводов может быть и больше. Вот схема, на которой вы можете это увидеть.

Для подключения трехклавишного выключателя также потребуется распределительная коробка. Например, один светильник будет находиться в коридоре, а второй на кухне. В этом случае вы получите больше чем 8 проводов в распределительной коробке. Как видите, подключение двухклавишного выключателя со схемой заземления TB-C выполнить достаточно просто.

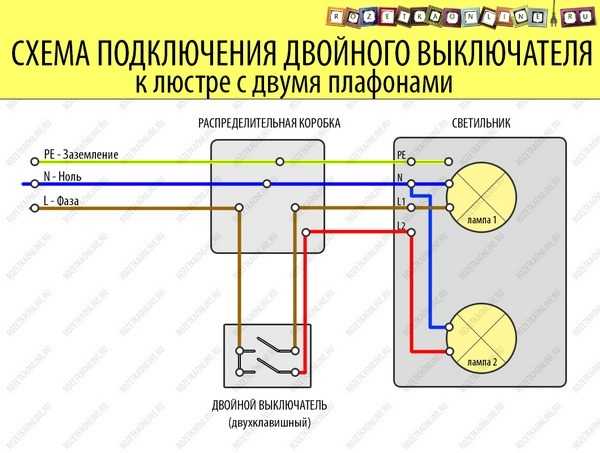

Схема подключения двухклавишного выключателя с системой заземления TN-S

Если система заземления в вашей квартире TN-S, тогда при подключении в распределительную коробку добавится еще один провод. Это провод заземления и обычно он имеет желтый цвет. В этом случае схема подключения выключателя будет выглядеть следующим образом.

В этой схеме будет только одно отличие, к которому относится наличие дополнительного проводника. Этим проводником будет защитный провод PE, который будет идти на корпус светильников. Двухклавишный выключатель также как и одноклавишный обязательно должен разрывать фазу, а не ноль.

Читайте также: ремонт диммера своими руками.



Схема подключения люстры по трем проводам и двухклавишного выключателя ?

  • Люстра

 На самом деле мы уже писали на  нашем сайте о том, как подключить и подвешать люстру с 3 лампами в вашей квартире (доме). (см «Как подвешать и подключить люстру») Фактически эта статья является даже не частным случаем, а еще одной более подробно попыткой описания подключения люстры с двухклавишным выключателем. Вся простота и легкость подключения, с которой возможно справиться один, вполне возможно другому будет в тягость. Дело здесь даже не в уровне интеллекта, а в том, что все люди разные и кто-то просто никогда даже не пробовал заниматься электрикой, но пришло время заняться и этим, в чем мы со своей стороны максимально постараемся помочь, чтобы сделать процесс не простым автоматизированным действием, а обдуманным и осмысленным поступком. Итак, начнем подключать наш двухклавишный выключатель к люстре…

Схема включения люстры одноклавишного выключателя

 Прежде всего, необходимо понять основное, а потом из него извлечь нужное. Так поступим и мы, приведя схему для однокнопочного выключателя. Фактически здесь все максимально просто. Имеется участок сети с питанием, в состав которого входит лампочка и выключатель. Так выключатель замыкает этот участок сети, в итоге пропуская по нему ток. Вследствие этого ток протекает по участку через провода от распределительной коробки (счетчика), далее по проводу до выключателя, через него, после по проводу до лампочки, через нее, ну и в итоге по проводу до распределительной коробки, с которой все и начиналось. Здесь надо усвоить два принципа. Первый, это то, что ток появляется только в случае появления замкнутого участка сети, а второе, замкнутый участок сети обеспечивается выключателем, который и является управляющим элементом в ней.

Схема включения люстры и двухклавишного выключателя

 Если вы прочитали предыдущий абзац, то у вас уже появились кое-какие представления по поводу подключения лампы и выключателя в электрическую сеть. Что из себя представляет двойной выключатель и еще одна лампа? Фактически это еще одна аналогичная схема, реализованная по тому же принципу и тем же правилам. То, что это идентичная схема хорошо видно на схеме 1 рисунка ниже. Давайте теперь подумаем, что здесь является общим, то есть что можно исключить из схемы. Исключения необходимо провести по тому же принципу, как на уроках математике в школе вы исключали общий множитель, отставляя  в скобках лишь минимальное, необходимое. Так на схеме 2, на этом же рисунке можно заметить, что провода идущие до лампочек и до выключателей выполняют одну и ту же функцию. Они подводят, отводят напряжение ток. А раз их функции аналогичны и выполняются в один и тот же период времени, то их можно просто объединить, убрав один из проводников, тем самым сэкономив на лишних проводах. В итоге и получается наша схема 2. Некоторые могут сказать, что почему бы не объединить провода идущие от выключателей до лампочки, ведь у них тоже аналогичные функции. Да, функции аналогичны, но выполнение функции каждого из проводов может быть разделено по времени. То есть в одно время нам надо включить только одну лампу, в другое другую. В случае их объединения мы сможем включать только сразу две лампы, что лишает нас смысла устанавливать двойной выключатель.

 Если у вас не предусмотрено 2 провода идущих от выключаптеля до люстры, то есть на люстру приходит не 3, а 2 провода. То реализовать все ее возможности можно воспользовавашись схемами из статьи «Управление люстрой по двум проводам».
