монтаж стропильной системы своими руками

Чем тщательнее будут сделаны предварительные расчеты, и в частности, чем правильнее будет определен шаг стропил под металлочерепицу, тем, наверняка, надежнее будет каркас будущей крыши.

Если при расчетах определить нагрузку на стропильную конструкцию неверно, недооценить параметры стропил, в будущем такие ошибки могут стать причиной нарушения кровельного покрытия или изменения формы стропильных ног, а также привести к обрушению основания из стропил.

Шаг стропил под металлочерепицу

При расчете конструкции крыши необходимо делать и расчет расстояния, которое будет между стропилами. Определение данных параметров не представляет особой трудности, если правильно воспользоваться общими методиками расчетов такого расстояния, принятыми среди специалистов.

Промежуток между стропильными ногами принято называть шагом стропил или шагом стропильных ног.

Обычно в конструкции крыши это расстояние не должно быть больше одного метра, допустимый минимум – 60 сантиметров.

Чтобы для заданной длины крыши произвести расчет необходимого количества стропил, соответственно, определить шаг стропил, действовать надо следующим образом:

1. По карнизу крыши измеряется длина ската.
2. Полученное значение делится на единицу измерения, в данном случае на выбранный шаг стропил. Например, при шаге стропил в 1 метр длина делится на 1, если шаг – 80 см, то на 0,8 и т.д.
3. На следующем этапе расчетов к полученному результату добавляется единица, затем это значение округляют в большую сторону. Так выясняется нужное количество стропил, которые предполагается установить на один скат крыши.
4. Общую длину ската потребуется разделить на полученное количество стропил – в результате получаем значение межосевого промежутка между стропилами, которое и называют шагом стропил.

Таблица расчета длины стропил, шага между ними и сечения бруса

Например, при длине кровельного ската 27,5 м и стропильного шага длиной 1 м вычисление будет таким:

27,5м / 1м = 1 + 27,5  = 28,5

Далее полученный итог округляют до ближайшего целого числа в большую сторону:

28,5=29

Соответственно, 29 стропил понадобится для ската кровли.

27,5/29 =0,95

Итак, 95 см – это и есть промежуток между осями стропил, устанавливаемых на скате крыши.

Однако в общей методике расчетов не учитываются особенности определенных материалов для кровли.

Наиболее часто встречающиеся виды покрытий можно рассмотреть подробно – как, согласно рекомендациям профессионалов, следует подбирать шаг стропил при сооружении стропильной системы в зависимости от выбранной разновидности  кровельного материала.

Шаг стропил под покрытие из металлочерепицы

При постройке загородных домов наиболее частым материалом для кровли становится металлочерепица.

Кровля из металлочерепицы внешне выглядит как настил из глиняной черепицы, но в сравнении с глиняным покрытием обладает множественными преимуществами.

• что касается выполнения монтажа, листовая металлическая черепица намного более технологична, и время, затрачиваемое на сооружение кровли, при этом значительно сокращается.
• такой кровельный материал по весу намного легче, чем черепица из натуральной глины: различие в массе 1 кв. м. составит около 35 кг – в зависимости от толщины натуральной черепицы.

При таком снижении веса настила кровли возможно существенно снизить требования ко многим параметрам, когда рассчитывается стропильная система под металлочерепицу. Например, можно увеличить шаг установки стропил, уменьшить их толщину, снизить показатель сечения брусков обрешетки под металлочерепицу.

Оптимальный шаг и сечение стропил под металлочерепицу

Для покрытия крыши металлочерепицей промежуток между стропильными ногами определяют в районе 60-95 см при сечении конструктивного элемента 150 на 50 мм.

По утверждениям специалистов, для размещаемого между стропилами утеплителя будет вполне достаточно толщины в 15 см, и этой толщины  хватит для хорошей теплоизоляции кровли. Но для надежности лучше выбрать утеплитель толщиной 20 см. При этом показателе и сечение стропильной ноги также увеличивается до 20 см.

Совет!

Для улучшения вентиляции пространства, которое предназначено для заполнения утеплителем, при выполнении монтажа стропил, в них (стропилах) просверливают ряд отверстий диаметром 10 мм около верхней кромки.

В общих же чертах стропильная конструкция для металлочерепицы принципиально ничем не отличается от любой другой. Единственная, пожалуй, особенность ее в том, что верхняя опора стропил устраивается не на коньковый брус, то есть сбоку, а на коньковый прогон – сверху.

Между состыкованными деревянными частями наверху получается свободная зона, благодаря которой обеспечивается циркуляция воздуха, что позволяет снизить риск образования конденсата под кровельным настилом – это немаловажно для металлической поверхности материала.

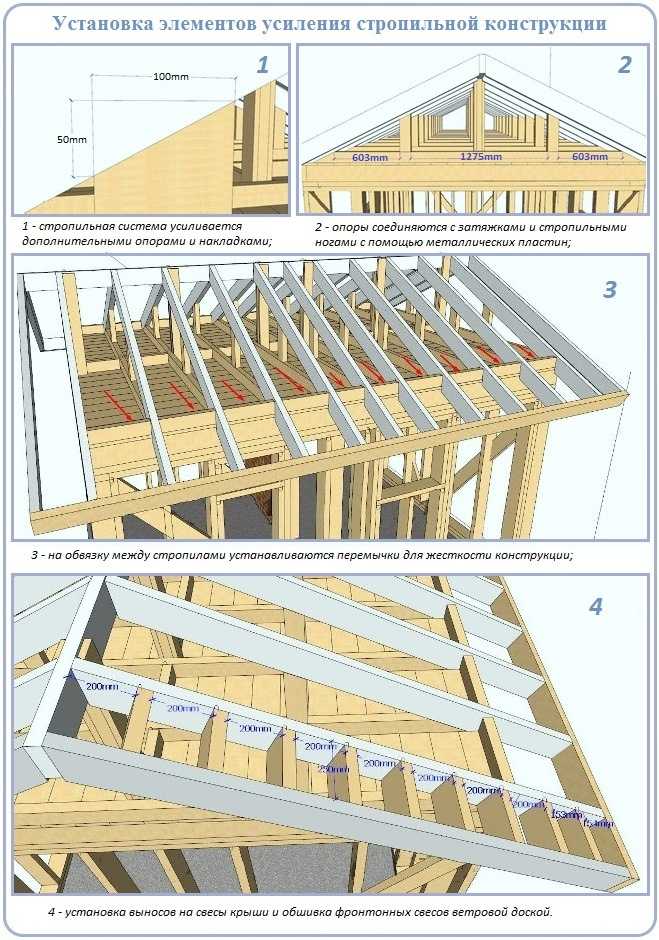

Элементы укрепления системы стропил

Расположение затяжки в стропильной системе

Такой элемент крепления, как затяжка стропил, используют, когда кровля возводится с применением висячих стропильных элементов.

Для затяжки стропил используется горизонтальный брус или бревно, прикрепляемое к основанию стропильных ног – это позволяет существенно сократить горизонтальные распирающие силы, которые действуют на стены постройки.

Выше основания стропил также может быть устроена затяжка, но при таком способе она устраивается несколько более мощной, что благотворно сказывается впоследствии на долговечности кровли.

Кобылка – это продолжение стропильной ноги, которое прикрепляется к ноге обычными гвоздями. Кобылка стропила изготавливается из доски высотой и толщиной вполовину меньшей, чем стропильная нога. При этом длина ее примерно 1-1,2 метра, из которых одна половина образовывает свес, вторая – обеспечивает крепление к стропилу.

Когда выполняется  монтаж стропильной системы под металлочерепицу, да и под любой другой кровельный материал, для фиксации ее элементов применяют специальные уголки для крепления стропил. Преимущества такого элемента – обеспечение высокой несущей способности, а также возможность осуществлять крепление без применения специальных инструментов. Деревянные конструкции стропильной системы и уголки соединяются при помощи шурупов или гвоздей.

Обработка стропил

Существуют две основные проблемы, для решения которых стропилам необходима пропитка:

1. Защита от грибка и насекомых. Если обработка стропил антисептиками своевременно не была осуществлена, велик риск появления в древесине жуков-точильщиков, которые постепенно изгрызут деревянные части кровли.
   Грибок и плесень представляют не меньшую опасность для стропил. Неправильный монтаж кровельных материалов может привести к такому нежелательному результату, как заплесневелости и колонии грибков, а эти факторы разрушают стропила даже быстрей, чем насекомые.

2. Огнезащита стропил осуществляется с помощью специальных пропиток. Благодаря такой обработке сопротивляемость пожарам у дерева существенно повысится.
   Обрабатывать стропила огнезащитными средствами не обязательно, но крайне желательно. Устанавливая стропила под металлочерепицу, можно обработать их практически любой из пропиток, которые в большом количестве предлагаются на рынке.

   Средство для защиты стропил от возгораний

Правильно рассчитав все необходимые параметры будущей стропильной системы, можно браться за ее возведение, сохраняя уверенность в ее будущей надежности и долговечности.

Не пропустите самое важное:

Раз в неделю мы присылаем самый интересный материал, который вы еще не видели

Нажимая на кнопку, вы даёте согласие на обработку своих персональных данных

Нас читают уже 32 500 человек. Присоединяйтесь к нам!

Шаг стропил под металлочерепицу

Стропильная система является основой любой кровли и от ее конструкции напрямую зависит надежность всей крыши. Расчет стропил под металлочерепицу имеет некоторые особенности, связано это с тем, что материал довольно легкий. Выполнять монтаж металлочерепицы довольно просто, это экономит не только время на возведение кровли, но и деньги.

Общая информация

Перед монтажом стропильной системы необходимо тщательно провести все расчеты. Особое внимание следует уделить расчету нагрузки, в которую входят следующие параметры:

• вес кровельного материала;
• вес ендова и обрешетки;
• вес монтажников, выполняющих работу;
• снеговая и ветровая нагрузка.

Ошибки, допущенные при расчетах могут привести к целому ряду негативных последствий:

• изменению и деформации стропильных ног;
• разрушению кровельного покрытия;
• деформации несущего основания.

Расчет конструкции кровли прежде всего требует правильного вычисления расстояния между стропилами —  так называемого шага стропил. Методика расчета, представленная ниже позволит сделать это с высокой точностью.

Порядок расчета

Порядок действий для правильного расчета необходимого шага между стропилами такой:

• меряется длина ската, сделать это можно по карнизу крыши;
• полученную длину делят на среднее расстояние между стропилами, которое принимают от 600 мм до 1000 мм. Пример: получили длину ската 20 м, выбрали расстояние между стропил 800 мм, разделили 20 на 0,8, получили 25 штук;
• к полученному числу добавляется 1 и округляется в большую сторону в случае дробных результатов.  В нашем примере: 25+1=26 стропил понадобится на одну сторону ската;
• теперь длину ската крыши опять делим на полученное ранее число стропил и получаем шаг стропил под металлочерепицу. В нашем примере: 20 делим на 26, получаем 0,77 м расстояние между стропилами.

Чаще всего для выполнения стропильной системы принимают шаг 60-95 см при сечении деревянного бруса 150 на 50 мм, при условии использования металлочерепицы в качестве кровельного материала.

Такая толщина бруса позволяет разместить внутри кровли слой утеплителя достаточной для хорошей теплоизоляции толщины. Некоторые методики рекомендуют использовать стропила толщиной 200 мм, что позволит значительно улучшить теплоизоляционные свойства кровли.

Для обеспечения необходимой вентиляции слоя утеплителя в верхних кромках стропил обычно высверливают 10 мм отверстия. Стропила под металлочерепицу устанавливаются не сбоку на коньковый брус, а сверху, что позволяет получить свободный промежуток между ними.

Эта зона служит дополнительным вентиляционным каналом и снижает образование конденсата, что очень важно при организации металлической кровли.

Монтаж стропил принято выполнять на специальные металлические уголки с отверстиями, которые позволяют использовать при монтаже минимум инструмента, для крепежа нужен только шуруповерт с саморезами или молоток с гвоздями.

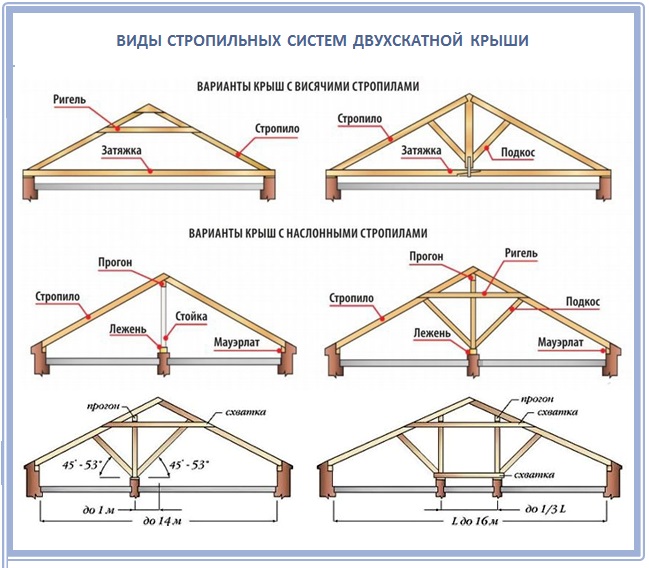

Виды конструкций

Конструктивная жесткость стропильной системы под металлочерепицу должна быть довольно высокой. Достичь хорошего результата можно путем применения конструкций в виде треугольников жестко закрепленных между собой. Существует 2 вида стропильных систем:

1. висячие;
2. наклонные.

Висячая конструкция

Такая стропильная система представляет собой 2 ноги, которые соединяются внизу затяжкой. Благодаря этой затяжке ноги не разъезжаются. При наличии пролетов более 8 м прогиб стропил устраняют путем установки специальной стойки с подкосами, называемой «бабкой».

На пролетах до 8 м возможна установка дополнительной затяжки, монтируемой в промежутке между серединой и верхом стропил. Такую затяжку выполняют обычно из бревна или бруса, располагают ее горизонтально. Эта затяжка позволяет снизить воздействие на стены помещения распирающих горизонтальных сил.

Наклонная конструкция

Такая конструкция подразумевает опору стропилы средней частью и своими концами на стены здания или опоры. Обычно применяется при длине пролета не более 6 м. В случае усиления конструкции путем добавления бруса, монтируемого горизонтально между двумя стропилами, можно увеличить расстояние между опор до 8 м.

При наличии дополнительной опоры расстояние по ширине можно увеличить до 12 м, а при наличии двух опор — расстояние увеличивают до 16 м.

Обработка стропил

Учитывая тот факт, что чаще всего стропильная система под металлочерепицу выполняется из дерева, необходимо основательно подойти к вопросу защиты древесины от следующих факторов:

• воздействие насекомых и грибков. При несвоевременной обработке материала стропил возможно развитие в древесине жуков-точильщиков, которые могут довольно быстро нанести серьезный урон стропилам. Неправильный монтаж или отсутствие обработки могут привести к еще одному негативному воздействию- развитию грибков или плесени. Такое воздействие на древесину может иметь еще более серьезные последствия для древесины, чем воздействие насекомых;
• воздействие высоких температур. Речь идет о защите древесины от воспламенения и воздействия огня. Для этих целей применяют специальные огнезащитные пропитки, которые значительно усиливают сопротивляемость огню у древесины.

Система стропил должна обеспечить надежное основание для монтажа обрешетки, изоляционных слоев и кровельного покрытия. Соблюдение инструкции по выполнению расчетов и монтажу позволит получить отличные результаты и уверенность в надежности и долговечности кровли.

Разметка обычного стропила

Руководства по проектам изящного домостроения

Обрамление

How-To

Для простых двускатных или односкатных крыш вам необходимо изучить этот базовый строительный блок каркаса крыши.

Джим Андерсон

Выпуск 165

Разметка вальмовых, ендовных, и нарожных стропил требует опыта и навыков, но если вы строите простую двускатную или односкатную крышу, все, что вам нужно, это обычное стропило, основной строительный блок каркаса крыши.

Чтобы выложить рядовое стропило , вам потребуется уклон крыши, выраженный в единицах подъема на фут прогона. В примере с двускатной крышей , показанном здесь, стропила с шагом 6 дюймов 12 поднимаются на 6 дюймов на каждый фут прогона. Прогон – это расстояние по горизонтали, которое преодолевает стропило. Для двускатной крыши прогон измеряется от центральной линии коньковой доски до внешнего края верхней части стены.

Как только вы узнаете шаг и общую длину , вы можете разметить срезы стропил несколькими способами. Самый простой способ — «отойти» от макета на 1 фут. приращения с помощью обрамляющего квадрата.

Спуск со стропила

Шаг 1: Начните с конька. Прикрепите лестничные упоры к угольнику , чтобы совместить размеры подъема и прогона с верхним краем стропила. Отметьте первую линию отвеса рядом с концом стропила, чтобы определить место среза конька. Затем отметьте первый 1-фут. приращение пробега. Теперь вы можете «опустить» стропило, чтобы завершить полный прогон.

Этап 2: Вырезы по вертикали и седлу завершают рот птицы. Прямоугольная выемка, расположенная над верхней частью стены, называется птичьим ртом. Измеряя от вертикального среза, сделайте ровный срез, равный толщине стенового узла.

Шаг 3: Переверните квадрат, чтобы отметить выступ. Многие рамщики предпочитают оставлять концы длинными, а затем обрезать их на месте. Но простой отвес стропильного хвоста совсем несложно разметить заранее: переверните квадрат на 180° (язычком вниз) и отступите от нужного размера от линии отвеса «птичий рот» до конца хвоста стропила.

Шаг 4: Обрежьте отвес с учетом коньковой доски. Если стропила должны быть прикреплены к коньковой доске, половина толщины коньковой доски должна быть снята с верхнего конца стропила. Измерьте разницу на теле стропила, затем отметьте линию разреза.

Лестничные упоры уменьшают вероятность ошибки

Наиболее полезными аксессуарами для укладки стропил являются пара крошечных приспособлений, похожих на зажимы, называемые лестничными упорами (Общие инструменты; 212-431-6100; www.generaltools.com). Каждый датчик представляет собой небольшую шестигранную гайку с прорезью посередине и винтом с накатанной головкой для крепления к квадрату. Прикрепляемые к ножкам квадрата каркаса в точках подъема и прогона, ступенчатые датчики действуют как упоры, гарантируя, что настройки подъема и пролета остаются неизменными на протяжении всего процесса компоновки. Как следует из названия, эти маленькие приспособления также удобны для укладки косоуров.

Первое стропило является шаблоном для остальных

Шаг 5: Аккуратно вырежьте первый лист. Это стропило будет служить образцом для всех остальных, поэтому важно сделать точные разрезы. Убедитесь, что лезвие острое и установлено перпендикулярно основанию циркулярной пилы .

Шаг 6: Ручной пилой завершите рот птицы. Вам понадобится пила, чтобы разрезать угол с обеих сторон.

Шаг 7: Держите коронки поднятыми при обведении узора. Пиломатериалы для каркаса не будут одинаково прямыми и ровными, поэтому рекомендуется ориентировать стропила так, чтобы их вершины были обращены вверх при установке. Поместите выкройку поверх каждого нового куска стропильной заготовки, затем отметьте разрезы. Если у вас нет помощника, используйте зажим Quik-Grip, чтобы удерживать шаблонное стропило на месте.

Фото: Том О’Брайен; рисунок: Дэн Торнтон

Подробнее о стропилах крыши:

Стропила Perfect Roof – Сосредоточьте свои усилия на шаблоне стропил, и остальная часть крыши легко встанет на место.

Предыдущий:

Разметка и обрезка общих стропил

Следующий:

Идеальные стропила крыши

Направляющая

Каркас

Глава

Каркасные крыши

Обрамление


Каркас

Надежное подробное руководство от профессионалов по созданию прочного дома, соответствующего нормам

Посмотреть руководство по проекту

Просмотреть все руководства по проектам »

Станьте участником и получите неограниченный доступ к сайту, включая
Руководство по каркасному проекту.

Начать бесплатную пробную версию

Введение в каркас

• Концепции каркаса дома, советы и многое другое

Инструменты, методы и материалы для обрамления

• Инструменты

• Техники

• Обрамление пиломатериалов

• Стали

Каркасные полы

Каркасные стены

Каркас лестницы

• План лестницы

• Строительные лестницы

Каркас крыши

Эффективные методы кадрирования

• Расширенное кадрирование

• Двойные стены

Деревянный каркас

• Деревянно-каркасное строительство

• Деревянно-каркасный дизайн

Простой монтаж стропил в одиночку

Роберт Л. Уильямс
Выпуск № 35 • Сентябрь/октябрь 1995 г.

Любой, кто когда-либо работал на каркасе крыши, знает, что забивать стропила гвоздями в лучшем случае должны двое. В худшем случае задача требует услуг трех-четырех человек. Но бывают случаи, когда дополнительная помощь недоступна. Если вы живете в настоящей глуши, вы можете обнаружить, что очень дорого платить плотникам за то, чтобы они ездили в отдаленные районы, а затем работали бригадами из трех или четырех человек, что означает, по крайней мере, даже если вы нанимаете любителей, 30 долларов за штуку. час для команды или 240 долларов в день.

И это если найти дешевую рабочую силу.

Тем не менее, существует очень простой способ, с помощью которого практически любой, кто физически способен к скромному ручному труду, может быстро и легко прибить стропила и сэкономить при этом много денег. С помощью трех показанных здесь простых и почти бесплатных приспособлений можно установить стропила любой длины, причем каждый этап работы можно выполнять без помощника и без напряжения спины и риска получения травмы.

Схема V-образной опоры.

Начните с плана стропил и логично проработайте всю работу. Предположим, что каркас стены в комплекте с верхней пластиной и верхней крышкой готов, и вы готовы поднять коньковый шест или балку. Предположим также, что коньковая балка будет состоять из одной единственной и очень длинной балки длиной не менее 25 футов.

Причина, по которой мы начинаем с невыполнимой задачи, состоит в том, чтобы проиллюстрировать, что если вы можете установить этого монстра, то более распространенные коньковые балки не будут проблемой.

Начните с создания того, что я называю V-образной опорой. Для этого потребуется четыре коротких отрезка пиломатериала 2 × 4 (или любого другого размера, который вы используете). Если пик вашей крыши должен быть на восемь футов выше верхней части каркаса стены, вам понадобится один восьмифутовый брус, один четырехфутовый брус такой же ширины и толщины и два двухфутовых (или 18-дюймовых) бруса. длины пиломатериалов, которые могут быть практически любой ширины и толщины, которые у вас есть под рукой (но имеет смысл использовать одинаковые размеры во всех частях устройства, которое вы строите). Вам также понадобится небольшой кусок полудюймовой фанеры или полудюймовой доски. Длина может быть фут или около того.

Начните с того, что положите восьмифутовый брус на рабочую поверхность и выровняйте однодюймовую доску или фанеру с концом восьмифутового бруса. Используйте гвозди 8d, чтобы прикрепить полудюймовую доску к концу бруса. Убедитесь, что концы двух блоков находятся на одном уровне и что тонкая доска не выходит за пределы ширины восьмифутового бруса.

Используйте три гвоздя подряд на двух концах и в середине полудюймовой доски. Когда это будет сделано, положите одну из двухфутовых секций пиломатериала на фанеру или полудюймовую доску, но на этот раз пусть по крайней мере шесть дюймов двухфутового блока выходят за конец восьмифутового бруса.

Используйте 18-дюймовую доску (хорошо подойдет 2×8) и обрежьте доску, как показано на фото выше. Зазор у нижнего конца должен быть достаточно широким, чтобы в него легко проскользнуло стропило.

Когда все будет готово, поверните восьмифутовый брус и сборку и прибейте другую двухфутовую (или 18-дюймовую) секцию, как вы сделали первую часть. Не используйте фанеру или доску с этой стороны.

Теперь поставьте сборку на ребро V-образной опорой от себя. Найдите центр четырехфутовой секции пиломатериала и поместите четырехфутовую секцию, которая является основанием сборки, напротив конца восьмифутовой доски, чтобы сформировать огромную Т-образную сборку.

Гвоздь через нижнюю часть четырехфутовой секции в конец восьмифутовой секции. Когда это будет сделано, вбейте четыре гвоздя 16d в верхнюю часть четырехфутового основания. Теперь вы готовы установить всю сборку.

Приготовьте лестницу и большой С-образный зажим. Пиломатериал 2 × 4, используемый в V-образной опоре, нетяжелый, и вы можете либо нести его по лестнице с собой, либо использовать веревку, чтобы подтянуть его после того, как вы поднялись по лестнице.

Прежде чем приступить к монтажу V-образной опоры, убедитесь, что вы точно определили центр здания. Отметьте центральное положение на внутреннем крае верхней пластины. Также отметьте точный центр V-образной опоры на краю. Когда вы будете готовы монтировать сборку, вам нужно только совместить две метки.

Установите сборку таким образом, чтобы основание опиралось на верхнюю крышку. Держите его одной рукой, а другой рукой затяните С-образный зажим так, чтобы узел стоял без опоры, пока вы готовитесь прибить основание к верхней крышке или пластине. Обязательно совместите две сделанные центральные метки и убедитесь, что края основания и верхней крышки или пластины точно выровнены. Если это не так, вы можете немного ослабить С-образный зажим и использовать молоток, чтобы выровнять края.

Когда все будет готово, вставьте гвозди 16d в верхнюю крышку или пластину. Установите две короткие временные распорки с каждой стороны V-образной опоры, чтобы опоры не наклонялись и не падали во время установки коньковой балки. Закрепите один конец скобы чуть ниже нижних концов коротких (двухфутовых) секций 2х4. Сборка теперь надежно закреплена и готова к использованию.

Теперь соберите еще одну точно такую ​​же сборку и установите ее на другом конце каркаса здания.

Для дополнительного преимущества просверлите отверстие в короткой стороне держателя стропила и вставьте в него гвоздь (которое должно быть достаточно большим, чтобы гвоздь легко перемещался). Когда стропило на месте, вы можете забить гвоздь сбоку стропила. Гвоздь будет удерживать стропило на месте, и у вас будут свободны обе руки.

Теперь вы готовы поднять балку крыши. Для этого сделайте еще одно простое устройство, используя восьмифутовый отрезок 2×4 (позже его можно использовать для шпилек или распорок, если хотите), а в конце 2×4 прибейте два коротких отрезка. , так же, как вы сделали для V-образной опоры. Это устройство я называю лучевым подъемником.

Чтобы использовать его, положите один конец коньковой балки на каркас стены и расположите его так, чтобы он стоял на краю и опирался на V-образную опору. Оставьте четыре фута дополнительной длины выступать за пределы стеновой рамы, чтобы при подъеме конец балки не касался V-образной опоры.

Используйте подъемник, чтобы два коротких блока пиломатериалов (которые образуют модифицированную букву V) скользили по коньковому брусу. Затем встаньте прямо под балку и поднимите восьмифутовый узел (при необходимости используйте более длинный) прямо вверх, подведите конец балки к точке чуть выше V-образной опоры, а затем опустите коньковую балку на место.

Теперь, если это звучит как огромный подъем, больше, чем вы можете вынести, позвольте мне заверить вас, что мне 62 года, и я восстанавливаюсь после сильно сломанной левой ноги, и я в одиночку поднял 25-футовый коньковая балка на место. Чтобы сделать его более интересным, я только сегодня утром отрезал балку от очень здорового дерева, которое всего несколько часов назад повалило бурей. Дерево было очень зеленым и наполненным соком (это был июнь, когда я делал это), и у меня не было никаких проблем с подъемом.

Когда один конец будет на месте, поднимите другой конец коньковой балки к верху стенового каркаса, а затем используйте подъемник, как и раньше, чтобы поднять другой конец на место. Когда оба конца установлены, используйте молоток, чтобы постучать по балке или загнать ее, если необходимо, в идеальное положение.

При возведении коньковой балки всегда существует потенциальная проблема провисания, особенно если балка простирается на большую площадь и не поддерживается по пути. Если это проблема в вашем проекте, поддерживайте коньковую балку через каждые восемь или десять футов (или по мере необходимости) по ее длине. Просто создайте еще один вариант V-образной опоры, которая достает до пола (в идеале над балкой).

Прикрепив держатель стропил к коньковому брусу, вы готовы вставить стропило в зазор. Держатель-гвоздь готов к использованию. Вы также можете придерживать стропило одной рукой и прибивать его гвоздями, если не хотите использовать гвоздь-держатель.

Теперь пришло время сделать одиночный держатель стропила. Возможно, вы пытались встать на вершину лестницы, а затем, держась за лестницу, попытались удержать стропило на месте, чтобы прибить его к коньковому брусу. В лучшем случае это сложно, а в худшем невозможно.

Используя этот простой держатель для стропил, вы можете легко или без труда прибить стропила. Чтобы сделать держатель, выберите брусок 2×10 длиной не менее 18 дюймов. Пометьте держатель следующим образом.

Отмерьте от левого края доски четыре дюйма и, отметив вдоль волокна, проведите прямую линию длиной один фут от конца доски к другому концу. Теперь используйте угольник, чтобы отметить линию шириной ¾ дюйма под прямым углом к ​​более длинной линии. Сделайте еще один прямой угол и отметьте вверх шесть дюймов, а затем проведите последнюю линию прямого угла вправо и к внешнему краю доски.

Теперь разрежьте по линиям, и готовое изделие представляет собой паз, достаточно широкий, чтобы в него мог поместиться конец стропила. Одна сторона слота достаточно короткая, чтобы оставить место для гвоздей.

Чтобы использовать одиночный держатель стропила, отметьте на коньковой балке места расположения стропил и держите держатель стропила так, чтобы паз точно совпадал (и точно по вертикали) с положением стропила. Затем используйте С-образный зажим (один из самых ценных инструментов, которые вы можете купить по низкой цене), чтобы закрепить держатель на коньковой опоре или балке.

Положите один конец стропила на каркас внешней стены и, поднимаясь по лестнице, несите другой конец стропила (предварительно обрезанный, чтобы он соответствовал углу крыши) или тяните его вверх с помощью веревки, а затем установите стропило в паз в держателе.

Теперь держатель будет удерживать стропило на месте. Вы можете отпустить его и сосредоточиться на прибивании стропила к коньковому брусу.

Стропила (самодельные с цепной пилой) на месте. Обратите внимание, как стропило плотно входит в зазор. Два гвоздя забиты, гвоздь-держатель на месте.

Возможно, вам потребуется отметить длинную часть держателя стропила так, чтобы верхняя часть стропила находилась на одном уровне с верхней частью конькового бруса. Помните, что если вы используете 2 × 10, и если вы сделали угловой срез на шесть дюймов, длина конца стропила вдоль углового среза теперь составляет около 11½ дюймов, при условии, что ваше стропило было готовой шириной 9½ дюймов. .

В этом случае отметьте держатель стропила на расстоянии 11½ дюймов от низа и совместите отметку с верхним краем конькового бруса. Когда вы вбьете два гвоздя в конец стропила, снимите держатель стропила и завершите прибивание гвоздей. Перед тем, как спуститься по лестнице, установите держатель стропила для следующего стропила.

Наконец, чтобы не подниматься и спускаться по лестнице так часто, вы можете сделать держатель для нескольких стропил, который будет удерживать четыре, пять или шесть стропил одновременно. Чтобы сделать этот держатель, используйте доску 2 × 10 или 2 × 12 и вырежьте прорези на расстоянии 16 дюймов от центра и используйте два С-образных зажима, чтобы удерживать держатель на месте.

Вам потребуется дополнительная высота держателя, поэтому оторвите двухфутовый элемент 2×4 и прибейте два элемента 2×2 к концам держателя стропил, чтобы было достаточно места для удлинения. срезанные под углом концы стропил.

Теперь можно положить четыре, пять или шесть стропил поперек конькового бруса и прибить их все сразу. Вам не нужно беспокоиться об измерении, так как слоты уже точно по центру, как они должны быть.
