Схемы подключения датчиков температуры Pt100, Pt1000

Как видно из рисунков 1-3 датчик представляет из себя некий термоэлемент, сопротивление которого изменяется в зависимости от его собственной температуры. К термоэлементу в зависимости от схемы подключения могут быть подпаяны 2 провода (рис.1), три провода (рис.2), четыре провода (рис.3).

Для чего применяются различные схемы подключения датчиков температуры сопротивления?

Дело в том, что измеряемым параметром при применении таких датчиков является сопротивление датчика, однако провода имеют собственное сопротивление и внсят тем самым определенную погрешность.

Например, если датчик температуры Pt100 при нуле градусов Цельсия (сопротивление 100 Ом) подключен по двух проводной схеме медным проводом сечением 0,12 мм2, длина соединительного кабеля 3 м, то два провода в сумме дадут сопротивление около 0,5 Ом в результате набегает погрешность — датчик дает суммарное сопротивление 100,5 Ом, что соответствует температуре примерно 101,2 градуса.

Эту погрешность можно скорректировать прибором (если прибор это позволяет), введя корректировку на 1,2 градуса. Однако такая корректировка не может полностью компенсировать сопротивление проводов датчика. Это связано с тем, что медные провода являются сами по себе термосопротивлениями, т.е. сопротивление проводов так же меняется от темепратуры. Причем в случае например с нагреваемой камерой часть проводов, которая находится вместе с датчиком нагревается и меняет сопротивление, а часть за пределами камеры меняется с изменением температуры в комнате.

В случае рассмотренном выше при сопротивлении проводов 0,5 ома при нагреве на каждые 250 градусов сопротивление проводов может измениться практически вдвое. Дав дополнительно 1,2 градуса Цельсия погрешность.

Для исключения влияния сопротивления проводов применяют трехпроводную схему подключения датчика температуры. При такой схеме подключения прибор измеряет суммарное сопротивление датчика с проводами и сопротивление двух проводов (или одного провода и умножает его на 2) и вычитает сопротивление проводов из суммарного, выделяя тем самым чистое сопротивление датчика. Такая схема подключения позволяет получать достаточно высокую точность при значительных влияниях сопротивлений проводов на тчоность измерения. Однако данная схема не учитывает, что провода ввиду погрешностей изготовления могут обладать разным сопротивлением (в следствии неоднородности материала, изменения сечения по длине и пр.)  такие погрешности вводят меньшие отклонения в отображаемой температуре чем при двух проводной схеме, однако при больших длинах проводов могут быть существенны. В таких случаях может потребоваться применение четырех проводной схемы подключения, в которой прибор измеряет непосредственно сопротивление датчика без учета соединительных проводов.

В каких случаях можно применять двух проводную схему подключения:

1. Диапазон измерения не большой (например 0…40 градусов) и требуется невысокая точность (например 1 градус)

2. Соединительные провода имеют большое сечение и длина их не велика, т.е сопротивление проводов мало по сравнению с сопротивлением датчика и не вносит существенной погрешности. Например суммарное сопротивление 2 проводов 0,1 ом, а сопротивление датчика меняется на 0,5 Ома на градус, требуемая точнось 0,5 градуса, таким образом сопротивление проводов вносит погрешность меньше, чем допустимая погрешность.

Трехпроводная схема подключения датчиков температуры сопротивления:

Наиболее распространненная схема подключения, применяемая для измерений на удалении датчика от 3 до 100 м, позволяющая в диапазоне до 300 градусов иметь погрешность порядка 0,5 %, т.е. 0,5 С на 100 С.

Четырех проводная схема подключения:

Применяется как правило для прецизионных измерений с точностью 0,1 С и выше.

Прозвонка (проверка) датчиков температуры сопротивления:

Для прозвонки датчиков температуры требуется обычный тестер показывающий сопротивление, для датчиков с сопротивлением при нуле градусов до 100 ом включительно потимальный диапазон измерения тестера до 200 Ом.

Прозвонку можно производить при комнатной температуре, либо при другой заранее известной температуре входящей в рабочую зону датчика (например поместив датчик в сосуд с водо-ледяной смесью 0 градусов или кипящий чайник примерно, с поправкой на давление, 100 градусов).

При прозвонке определяется, какие провода соединены между собой накоротко возле датчика, сопротивление между такими проводами как правило существенно меньше чем сопротивление датчика (это сопротивление между выводами 1,3 и 2,4). Сопротивление между такими выводами для стандартных датчиков составляет от 0 до 5 Ом, в зависимости от сечения и длинны соединительных проводов. Найдя провода с таким значением сопротивления мы однозначно можем определить какие выводы куда подключать. При трехпроводной схеме выводы 1 и 3 равнозначны т.е. если их подключить наоборот на измерение это никак не повлияет. При четырехпроводной схеме пары проводов 1,3 и 2,4 между собой равнозначны, и внутри пары между собой провода тоже равнозначны, т.е. первый с третим можно переставлять между собой, и второй с четвертым можно переставлять, и целиком пару 1,3 можно переставить с парой 2,4 на результаты измерений это не повлияет.

Кроме этого проверяется, что датчик рабочий, т.е. выдает то сопротивление которое должен при данной температуре (измерение между выводами 1 и 2).

Таблицу значений сопротивлений для основных типов датчиков при разных температурах можно посмотреть тут.

Кроме этого нужно убедиться, что датчик не замыкает на корпус термопреобразователя, прозвонив на мегаомном диапазоне (20…200 МОм) сопротивление между проводами и корпусом датчика, при этом руками касаться контактов корпуса, проводов и щупов нельзя. Если на мегаомах тестер показывает не бесконечное сопротивление, то скорее всего в корпус датчика попал жир или влага, такой датчик может работать некоторое время, но точность показаний будет снижаться, показания могут плавать.

Каким образом можно подключить датчик температуры сопротивления если его схема подключения не совпадает со схемой на приборе?

Рассмотрим различные варианты:

1. в наличии есть двухпроводный датчик температуры

Соответственно если подключить требуется к прибору с трехпроводной или четырехпроводной схемой, то можно установить соответственно одну или две перемычки на контактах прибора, в местах, где подключаются короткозамкнутые провода. На рисунках 4 и 5 это обозначено перемычками на контактах 1,3 и 2,4.

Подключение двухпроводного датчика по трех- и четырехпроводной схеме

Несомненно такое подключение приведет к погрешности измерения, и если прибор не позволяет её скомпенсировать, то можно в требуемом диапазоне измерения определить погрешность показаний используя образцовый термометр и рассчитать корректировку, которую нужно прибавлять к показаниям. Это позволит временно решить проблему и не останавливать технологический процесс.

2. в наличии есть трехпроводный датчик температуры

Если подключать такой датчик по двухпроводной схеме рекомендуется соединить два короткозамкнутых у датчика провода вместе, для уменьшения споротивления соединительных проводов (так же можно один из короткозамкнутых проводов заизолировать и не подключать или откусить кусачками). Датчик будет работать в двухпроводной схеме не внося никакой дополнительной погрешности.

Подключение датчиков температуры | Автоматизированные системы управления климатом на компостном производстве и выращивании грибов

При использовании термометров сопротивления для измерения температуры внести дополнительную погрешность могут и провода подключения датчиков, так как провода также имеют свое собственное сопротивление, которое зависит от температуры окружающей среды.

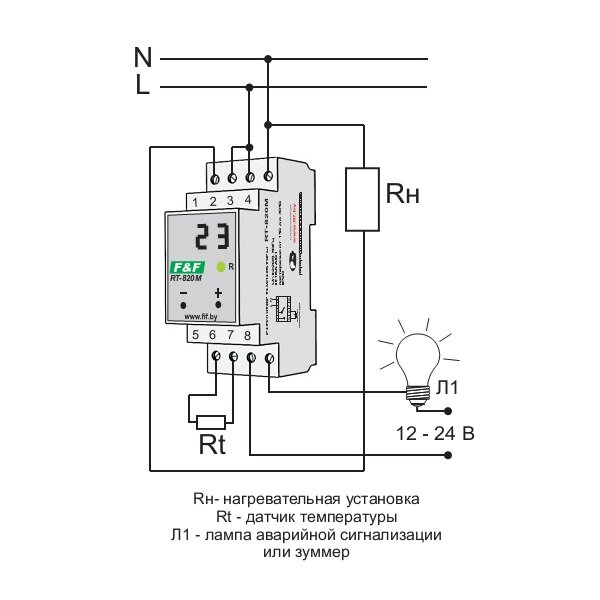

Термометры сопротивления подключаются по двухпроводной и по трехпроводной схеме.

Термометры сопротивления подключаются медными проводами, т.к. медные провода имеют низкое удельное сопротивление.

Rизм — измеренное сопротивление;

Rt — сопротивление датчика;
r1, r2 — сопротивления проводов подключения.

Сопротивление проводов подключения датчиков зависит от температуры, окружающей среды, поэтому эта погрешность зависит от температуры.

Поэтому двухпроводную схему подключения используют только при небольшой длине проводов, в тех случаях, когда сопротивление проводов намного меньше погрешности измерительного преобразователя.

При удалении датчика на большие расстояния следует применять трехпроводную схему подключения. Все три провода должны быть выполнены из одного и того же медного кабеля с одинаковым сечением и длиной. Максимальная длина проводов не должна превышать 150 м.

Иногда грибоводы стараются сэкономить на стоимости проводов подключения и подключают датчики двумя проводами, даже если оборудование поддерживает трехпроводную схему подключения. Рассмотрим на примере, к чему это может привести.

Предположим, датчик температуры расположен в центре камеры выращивания, длина провода подключения составляет 20 м, удельное сопротивление провода 0,1 Ом/м, относительное изменение сопротивления меди равно примерно 0,004/°С. Сопротивление проводов подключения будет равно r1+r2 = 20*0,1+20*0,1 = 4,0 Ом при 20 °С; 3,92 Ом при 15 °С; 4,08 Ом при 25 °С. Это приведет к погрешности, вносимой проводами: 10,0 °С при 20 °С; 9,8 °С при 15 °С; 10,2 °С  при 25 °С.

Как правило, приборы позволяют ввести коррекцию показаний датчика температуры, в наших приборах это называется «смещение характеристики преобразования». В вышеизложенном случае при использовании двухпроводной схемы подключения следует ввести в прибор коррекцию показаний датчика на 10 °С, но погрешность, вызванная температурными изменениями сопротивления проводов подключения, останется и составит 0,2 °С.

Мы рассмотрели случай, когда провода в основном проходят внутри камеры выращивания, где диапазон изменения температур небольшой. Если же часть проводов проходит по коридору, в котором температуры не регулируется, погрешность из-за двухпроводной схемы подключения будет еще выше.

В камерах инкубации диапазон поддерживаемых температур намного ниже — от 25 до 30 °С. Поэтому для экономии провода внутри камеры инкубации допустимо проложить двухпроводную линию, а после выхода из камеры инкубации и до прибора — трехпроводную линию.

Все приборы, изготавливаемые нашим предприятием для грибоводства, позволяют выполнять преобразование сопротивления в температуру с погрешностью не больше 0,1 °С. Это позволяет после окончания монтажа системы ввести в прибор поправки, компенсирующие как погрешность датчика, так и погрешность, вносимую проводами подключения.

Для этого после окончания прокладки кабелей подключения датчиков следует выполнить сравнение показаний прибора по каждому каналу с показанием образцового термометра (см. «Проверка правильности показаний датчиков температуры”). Полученные поправки нужно ввести в прибор и убедиться, что отклонение показаний датчиков от показаний образцового термометра не превышает 0,1°С.

1-, 2- и 3-проводной датчик температуры охлаждающей жидкости Схема подключения

Одним из наиболее важных датчиков в автомобиле является датчик температуры охлаждающей жидкости. Этот датчик отвечает за сообщение компьютеру о температуре охлаждающей жидкости двигателя. ЭБУ использует эту информацию для корректировки состава топливной смеси и угла опережения зажигания.

Датчик температуры охлаждающей жидкости двигателя (ECT) представляет собой датчик на основе резистора, который измеряет температуру охлаждающей жидкости двигателя. Он отправляет показания на автомобильный компьютер (ECU), который регулирует количество впрыскиваемого топлива в камеру сгорания.

Схема подключения датчика температуры охлаждающей жидкости необходима для понимания работы системы охлаждения двигателя автомобиля. Это может помочь вам устранить проблемы с системой охлаждения и избежать дорогостоящего ремонта. Датчик ECT поставляется с различными схемами подключения и цветами в зависимости от автомобиля. В этой мощной статье мы объясним, как читать схемы подключения 1-, 2- и 3-проводного датчика температуры охлаждающей жидкости.

Содержание

Схема подключения датчика температуры охлаждающей жидкости

Схема подключения датчика температуры охлаждающей жидкости

В этой мощной статье мы будем давать больше общего, чем конкретного. Здесь вы узнаете общую схему подключения датчика ECT. Для получения информации о схеме подключения датчика ECT вашего конкретного автомобиля вы должны проверить точный цвет провода в руководстве по эксплуатации вашего автомобиля.

Схема подключения датчика температуры охлаждающей жидкости зависит от года выпуска, марки и модели. Цвет датчика температуры охлаждающей жидкости двигателя различается и имеет цветовую маркировку в зависимости от марки и модели. Ниже приведены схемы подключения 1-, 2- и 3-проводного датчика температуры охлаждающей жидкости двигателя.

Я . Схема электрических соединений датчика температуры охлаждающей жидкости с одним проводом

Схема электрических соединений датчика температуры охлаждающей жидкости с одним проводом

Датчик температуры охлаждающей жидкости с одним проводом имеет только один провод, который идет к реле вентилятора радиатора.

Однопроводной датчик температуры охлаждающей жидкости Схема электрических соединений

Когда температура охлаждающей жидкости двигателя становится высокой (почти 98 градусов Цельсия), сопротивление однопроводного датчика температуры охлаждающей жидкости уменьшается (почти до нуля) и создает соединение с массой от корпуса двигателя.

Это заземление идет к контактам 85 реле радиатора в блоке предохранителей, чтобы активировать реле, и ток начинает течь от блока предохранителей к вентилятору радиатора, который в конечном итоге включает вентилятор радиатора.

II. 2-проводной датчик температуры Датчик температуры охлаждающей жидкости Схема подключения

2-проводной датчик температуры Датчик температуры охлаждающей жидкости Схема подключения

Подавляющее большинство датчиков ECT имеют 2-проводной тип. В двухпроводном датчике температуры охлаждающей жидкости датчик имеет два провода.

1. Опорный провод 5 В
2. Провод заземления

Датчик получает оба провода от ЭБУ. 2 Провод Датчик температуры охлаждающей жидкости Схема подключения датчика температуры охлаждающей жидкости

В двухпроводном датчике температуры охлаждающей жидкости ЭБУ управляет радиатором вентилятор через реле. Датчик не имеет прямой связи с вентилятором радиатора. ЭБУ получает информацию от датчика температуры охлаждающей жидкости и решает включить или выключить вентилятор.

ЭБУ постоянно контролирует температуру охлаждающей жидкости, когда она достигает почти 98 градусов Цельсия; Затем ЭБУ заказывает вентилятор радиатора, подавая сигнал массы на реле радиатора в блоке предохранителей.

Когда температура охлаждающей жидкости падает, ЭБУ отключает вентилятор радиатора, отключая сигнал массы на реле радиатора в блоке предохранителей.

III. Схема подключения 3-проводного датчика температуры охлаждающей жидкости

3-проводного датчика температуры охлаждающей жидкости Схема подключения

Трехпроводной датчик температуры охлаждающей жидкости заменен двухпроводным датчиком температуры охлаждающей жидкости. Трехпроводной датчик температуры охлаждающей жидкости имеет следующие три провода.

1. Провод опорного напряжения 5 В
2. Провод заземления
3. Провод сигнала заземления для датчика температуры, установленного на панели

3-проводное подключение датчика температуры охлаждающей жидкости к ECU, а третий провод «Провод сигнала заземления для датчика температуры» идет к датчику температуры, установленному на кластере, обеспечивая сигнал заземления на датчик температуры.

В трехпроводных датчиках температуры охлаждающей жидкости ЭБУ не управляет указателем температуры в приборной панели. Датчик температуры охлаждающей жидкости формирует сигнал заземления в зависимости от температуры охлаждающей жидкости. Чем выше температура охлаждающей жидкости двигателя, тем меньше сопротивление датчика ЕСТ и наоборот.

Когда температура охлаждающей жидкости увеличивается, сопротивление датчика уменьшается, что посылает на датчик температуры высокий сигнал заземления, и вы видите, что индикатор датчика температуры полностью повернут на горячую индикацию.

Аналогично, при снижении температуры охлаждающей жидкости двигателя сопротивление датчика также уменьшается, что посылает на датчик температуры сигнал низкого уровня массы, а индикатор упирается в индикацию холода.
