Инструкция по утеплению мансарды — ТЕХНОНИКОЛЬ

Для установки готовой системы ТН-ШИНГЛАС Мансарда вам понадобятся:

• пила
• нож или ножовка
• рулетка
• молоток
• дрель-шуруповерт с перфоратором
• степлер
• средства индивидуальной защиты: перчатки, респиратор и очки.

Утеплять кровлю нужно между стропилами. Рекомендуем утеплять мансарду изнутри после монтажа кровельного покрытия. Так вы сможете защитить материал от дождя и спешить не придётся.

1. Подготовка.

Чтобы каменная вата прослужила вам все гарантированные 50 лет, важно устроить хорошую вентиляцию в конструкции крыши. Для этого надо создать зазор между кровельным покрытием и слоем ветро-, влагозащитной пленки. Его можно сделать при помощи бруска, прикрепленного к стропильной ноге. Зазор составляет 50-100 мм, зависит от угла наклона кровли и длины ската.

Рекомендуем сделать расстояние между стропилами внутри 580-590 мм.

Деревянные конструкции обработайте защитными средствами.

2. Укладка ветро-, влагозащитной пленки.

Укладываем пленку поверх стропил.

Пленка для скатных кровель ТЕХНОНИКОЛЬ не пропускает пар из теплоизоляции, но при этом не допускает проникновения влаги в утеплитель снаружи.

3. Монтаж теплоизоляции.

Для утепления мансарды мы рекомендуем использовать утеплитель из каменной ваты ТЕХНОНИКОЛЬ:

Роклайт

или Технолайт Экстра

Они не дают усадку, не деформируются, пожаробезопасны и экологичны для использования в жилых помещениях.

Утеплитель укладывается в межстропильное пространство снизу вверх. Ширина теплоизоляции должна быть на 10-15 мм больше, чем свободное пространство между стропилами. Стандартный размер плиты 600 мм, а значит, расстояние между стропилами должно быть 580-590 мм.

Если расстояние между стропилами другое, вы легко можете подрезать плиту до необходимого размера. Но мы не рекомендуем использовать полосы утеплителя шириной менее 200 мм.

При укладке не прессуйте материал, это снизит его термическое сопротивление.

4. Дополнительный слой теплоизоляции.

При укладке второго слоя утеплителя придерживайтесь разбежки стыков плит на половину их длины.

Стандартная толщина стропил 15-20 см, а утеплитель в 2 слоя будет шириной в 20-25 см, поэтому поперек стропил установите дополнительную обрешетку из бруса для достижения нужной вам ширины.

Количество слоев утеплителя зависит от климатической зоны, в которой вы живете.

Уложите слой утеплителя между брусьев.

Такой способ укладки помогает избавиться от “мостиков холода” — утечки тепла по лагам.

5. Монтаж пароизоляционной пленки.

Пленка ТЕХНОНИКОЛЬ защищает утеплитель от пара, проникающего изнутри помещения.

Раскатайте и уложите пленку в горизонтальном направлении, закрепите строительным степлером к стропилам или каркасу. Пленку укладывайте внахлест 100-200 мм. Чтобы слой был герметичным, полотна пленки соедините и приклейте специальной акриловой лентой ТЕХНОНИКОЛЬ. Места крепления степлером также необходимо заклеить лентой или двухсторонним скотчем.

6. Укладка основания под финишную отделку.

Для внутренней подшивки мансарды вы можете выбрать листы OSB, вагонку, фанеру или гипсокартон. Если вы устанавливали дополнительный брус для теплоизоляции, обшивку прибивайте вплотную к бруску. Если бруса нет, рекомендуем при помощи реек сделать зазор не меньше 20 мм и установить обшивку.

Теплая мансарда готова! Теперь ваш дом надежно защищен от холода и жары, а места стало намного больше.

Где купить материалы для утепления мансарды:

В региональном офисе продаж http://contacts.tn.ru/ вы можете получить детальную консультацию о расходе материала и расчеты толщины утеплителя для вашей климатической зоны.

Приобрести материалы можно в нашем интернет-магазине https://shop.tn.ru/

Расстояние между стропилами двухскатной крыши и шаг стропил

Качество и долговечность крыши во многом зависят от правильного расчета шага стропил. Он влияет на укладку утеплителя, крепление кровельного материала и установку доборных частей. Обращать внимание только на требования к расстоянию под кровельные листы, тогда могут возникнуть проблемы с плитами утеплителя. И наоборот, подгоняя под размеры утеплителя можно сделать каркас слишком слабым, и зимой возникнет угроза обрушения. Как же правильно рассчитать расстояние между стропилами крыши? Об этом поговорим в нашей статье.

Содержание

• Основы определения шага стропил
• Расчет шага в зависимости от кровельного материала
• Профнастил
• Керамическая черепица
• Металлочерепица
• Ондулин
• Дополнительные факторы

Основы определения шага стропил

Как правило, шаг между стропилами зависит от нескольких факторов. Но обычно расстояние колеблется между 0,6 и 1,2 метра. Эти показатели являются округленными, на практике расстояние может отличаться на несколько сантиметров в меньшую сторону. Для точного определения необходимо выполнить следующие расчеты:

1. Определите длину ската, измерив по карнизу дома. Предположим что получилось 17,8 метра.
2. Разделите полученный показатель на планируемый шаг стропил. Если было принято решение что расстояние между балками будет 0,8 метра, тогда 17,8/0,8 = 22,25.
3. Далее, результат округляем в большую сторону и добавляем единицу: 23 + 1 = 24. На этом этапе определяется количество необходимых стропил.
4. Теперь рассчитываем расстояние между осями балок. Для этого длину ската нужно разделить на количество стропил: 17,8/24 = 0,74 м.

Так, вы определите реальное расстояние, на котором должны стоять стропила для кровли из металлочерепицы или какого-то другого материала.

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

Нередко при планировании каркаса крыши применяют специализированные калькуляторы. В них вносят базовые данные и получат готовый результат. Все же, полностью доверять программа не стоит, так как некоторые условия может учесть лишь человек. При расчете можно понять как работает система, какие нагрузки действуют. При необходимости вносятся коррективы, усиливающие или облегчающие конструкцию. Самостоятельный расчет поможет более точно определить необходимый шаг стропил двухскатной и односкатной крыши.

Расчет шага в зависимости от кровельного материала

Для каждого покрытия разрабатываются собственные нормы и размеры, предъявляемые к стропильной системе. Основными факторами являются прочность материала, его вес и устойчивость к внешним нагрузкам. Рассмотрим основные виды покрытий.

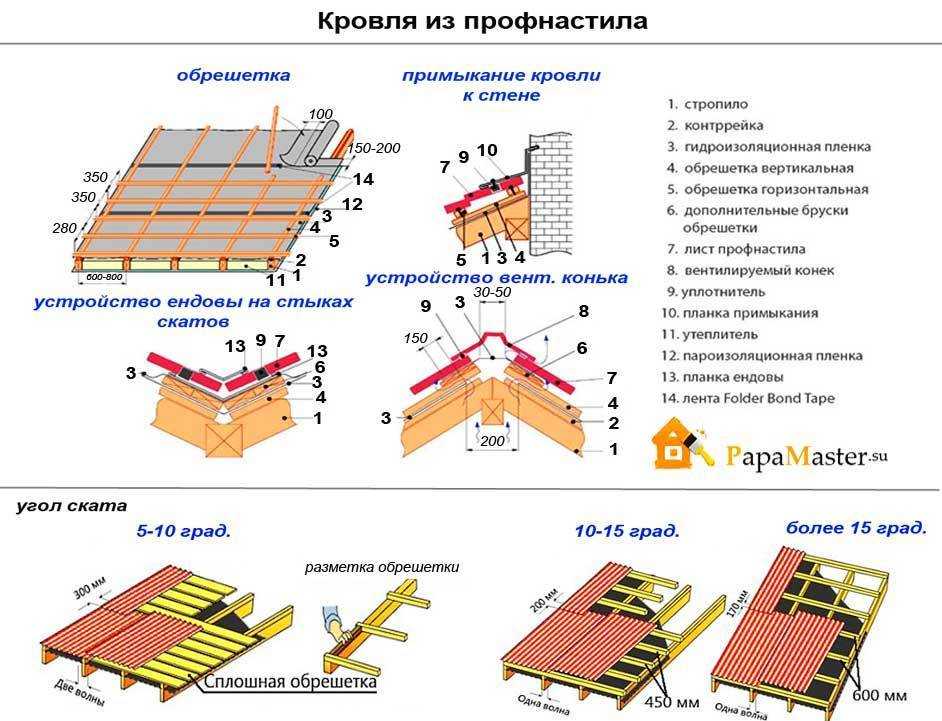

Профнастил

Шаг стропил под профнастил может колебаться от 0,6 до 0,9 м. Конечный результат зависит от дополнительных условий, о которых поговорим ниже. Если по каким-то причинам шаг должен быть больше, добавляют поперечную доску с большим сечением. При этом обычно сами стропила выбирают размерами 50х100 или 50х150 мм.

Помимо стропилин, применяют обрешетку 30х100 миллиметров. Промежуток между досками должен быть около 0,5 метра. Он может быть и больше, все зависит от типа профнастила и высоты волны. Доски обрешетки, выступающие за границы карниза, должны иметь толщину на 1,5 см больше обычного. Это делается из расчета необходимости крепления вентиляции, дымохода или водостока.

Керамическая черепица

Главной сложность проектирования стропильного каркаса под керамическую черепицу является большой вес материала ля крыши. Он тяжелее профнастила в 10 раз и на квадратный метр приходится от 40 до 60 кг.

Под такое покрытие используют сухие балки, с влажностью всего 15%. Их сечение должно быть либо 50х150, либо 60х180 мм. При таких показателях максимально допустимое расстояние между стропилами может быть 1,3 метра. Минимальный допустимый шаг, через который можно ставить стропила, составляет 0,8 м. На окончательное решение влияет уклон кровли: при 15° шаг делают 0,8 м, при 75° — 1,3 м.

В расчет также принимается длина стропильной ноги, чем она короче, тем больший промежуток, и наоборот. Кроме того, если уклон меньше 45°, и планируется передвижение по поверхности, балки ставятся с шагом не больше 0,85 м.

Расстояние между досками обрешетки подбирается так, чтобы каждое пересечение черепицы имело собственное основание. Стандартная длина материала равна 400 мм, а величина нахлеста при монтаже колеблется между 55 и 90 мм. Получается что расстояние между центральными осями обрешетки может быть либо 310, либо 345 миллиметров.

Металлочерепица

В последние годы особо остро стоит вопрос: как определить расстояние между стропилами под металлочерепицу?. Она имитирует более дорогой керамический материал, но при этом имеет положительные свойства профнастила. Монтаж такого покрытия прост и не требует больших финансовых затрат. Все это делает материал привлекательным для крыш частных домов.

Масса металлочерепицы меньше керамической, поэтому требуется более простой каркас. Уменьшается сечение балок до 50х150 мм и увеличивается шаг между обрешеткой. Шаг стропил под металлочерепицу колеблется между 0,6 и 0,95 м.

Для металлочерепицы специалисты рекомендуют использовать утеплитель толщиной 0.15 метра. Все же, если планируете сделать жилую мансарду установите маты или плиты толщиной 0,2 м.

Ондулин

Допустимый шаг для покрытия из ондулина составляет 0,6—0,9 метра. Стандартное сечение стропил — 50х200 миллиметров. Такие размеры позволят выдержать создаваемую нагрузку кровельного пирога на двускатную крышу.

Поверх контробрешетки крепят обрешетку из брусков размерами 40х50 миллиметров. Шаг между центральной осью составляет 600 мм.

Дополнительные факторы

При расчете шага стропил обращают внимание не только на тип кровельного покрытия. Учитывается множество других моментов, данные о которых можно найти в справочниках и СНиПах. Вот некоторые из факторов:

1. Снеговые и ветровые нагрузки. Чем больше выпадает снега зимой и чем сильнее дуют ветра, тем меньше должно быть расстояние между балками. Но, если увеличить угол уклона крыши свыше 45°, тогда разрешается увеличить шаг.
2. Выбор утеплителя. Для снижения расходов на плиты утеплителя рекомендуется учитывать их стандартные размеры. Выпускают маты шириной 600, 800 и 1200 мм. Если пренебречь этим условием, тогда появится большое количество подрезов, мостики холода и строительство затянется.
3. Качество пиломатериала. Тут принимается во внимание порода древесины, сорт и сечение. Как уже говорилось выше, на прочность влияет то, насколько хорошо была высушена балка. Закупая древесину, обращайте внимание на ровность и наличие порока в виде сучков и следов от вредителей.
4. Балки перекрытия и затяжки. Если под двухскатной крышей обустраиваете мансардный этаж, тогда максимально расстояние между стропилами должно быт 0,75 метра.

Расчет расстояния между балками для двухскатной и односкатной крыши различается. Даже если делает несколько скатов, для каждого необходимо сделать расчет индивидуально. Особенно это относится к зданиям с разной длиной карнизов.

Принимая во внимание все эти факторы можно определить через какое расстояние устанавливать стропила. Хотя все расчеты можно сделать самостоятельно, так как справочные данные есть в свободном доступе, лучше обратиться к профессионалам. Они имеют опыт в проектировании, быстрее определят необходимое расстояние между стропилами. Так, вы избежите возможных ошибок и будете уверены в безопасности.

Как установить изоляцию стропил | Главная Руководства

Автор Danielle Smyth Обновлено 15 марта 2022 г.

Стропила, также называемые стержневым каркасом, представляют собой длинные деревянные доски, используемые для создания каркаса крыши. Согласно Burell Built Roofing, теплоизоляция стропил имеет решающее значение, поскольку она снижает потери тепла зимой и нежелательный прирост тепла при высоких температурах. Этот стержневой каркас крепится к наружным стенам с помощью потолочных балок, заполняется изоляцией, покрывается фанерой (обшивка крыши), а затем отделывается черепицей.

Изоляция для дома

Существует много явных различий между изоляцией потолка и крыши. При утеплении потолка на чердаке обычно используется сыпучий или сплошной (ватный) утеплитель, а типы утепления крыши включают в себя изоляционные плиты из жесткого пенопласта, теплоизоляционные барьеры и, при необходимости, напыляемую пену. Изоляция чердака более доступна в использовании и дешевле, но она может быть не такой эффективной или энергоэффективной.

В этом «Старом доме» описывается, как установить на чердаке насыпную или ватную изоляцию. Защитите себя, надев рабочие перчатки, рубашку с длинными рукавами и длинные брюки, нескользящую обувь, защитные очки и пылезащитную маску. Сыпучий утеплитель упаковывается в пакеты, а затем выдувается воздуходувкой, которую можно взять напрокат в домашнем центре. Вы также можете сделать это вручную, но это не работает. Войлочная изоляция поставляется в рулонах и помещается между стойками или балками каркаса; Затем вы можете скрепить его скобами и закрепить скотчем.

Инструкции по утеплению стропил

ThePlywood.com описывает этапы установки изоляционных плит из жесткого пенопласта между стропилами. Начните с установки рейки или обрешетки, чтобы отделить доску от обшивки крыши. Прикрепите эти распорки по бокам стропил. Затем используйте канцелярский нож и Т-образный угольник для гипсокартона, чтобы разрезать плиту из пенопласта на части, чтобы они поместились между стропилами. Теперь можно приступать к монтажу пенопластовой доски.

Алюминиевые или другие пароизоляционные панели должны быть обращены к чердаку, а не к крыше. Не используйте гвозди, так как они могут проникнуть в обшивку крыши и черепицу, что может привести к протечкам. Вместо этого используйте клей для пенопласта; они поставляются в тюбиках для уплотнения для легкого применения и надежно приклеивают плиту из пенопласта на место. Если между досками есть щели, их нужно заполнить пенопластом. Также отличной идеей будет заклеить зазоры, края и швы лентой из фольги.

Другие виды изоляции

Изоляция барьера излучения изготовлена ​​из материала с высокой отражающей способностью, такого как фольга. Вы наносите это на одну или обе стороны картона, пластиковой пленки или другого материала, а также материала, препятствующего проникновению воздуха. Energy.gov объясняет, что эта изоляция обычно укладывается непосредственно перед тем, как строители укладывают обшивку крыши. Однако сделать это можно и изнутри чердака. Он крепится к нижней части изоляционных стропил крыши.

Если вы выберете насыпной или ватный утеплитель, оба они могут быть изготовлены из различных изоляционных материалов, включая стекловолокно, целлюлозу и минеральную вату. Ватин также может быть сделан из хлопка. Различные виды плит из жесткого пенопласта включают формованные плиты из пенополистирола (или картонные плиты), плиты из экструдированного пенополистирола и плиты из полиизоцианурата / пенополиуретана. Все три варианта работают, но третий вариант является самым дорогим и обладает наиболее существенными изоляционными свойствами.

Вещи, которые вам понадобятся

• Loose-fill insulation or batt insulation

• House wrap tape

• Lath or furring strips

• Foam board adhesive

• Spray foam insulation

• Foil tape

• Рабочие перчатки

• Рубашка с длинными рукавами и длинные брюки

• Нескользящая обувь

• Защитные очки

• Dust mask

• Blower

• Staple gun

• Utility knife

• Drywall T-square

References

• Burell Built Roofing: How Important Is Roof Insulation?
• Этот старый дом: прочтите это перед тем, как утеплять чердак
• ThePlywood. com: Как установить изоляцию из пенопласта на чердаке
• Energy.gov: Излучающие барьеры

Писатель Биография

Даниэль Смит — писатель и контент-маркетолог из северной части штата Нью-Йорк. Она имеет степень магистра наук в области издательского дела Университета Пейс. Она владеет собственным агентством контент-маркетинга Wordsmyth Creative Content Marketing, и ей нравится писать статьи и блоги для клиентов из различных смежных отраслей. Она также ведет собственный блог о стиле жизни Sweet Frivolity.

Изоляция стропил чердака: пошаговое руководство

Ключевые моменты перед началом работы

Утеплив стропильное пространство, вы получите теплый чердак. Это означает изоляцию между или под наклонными балками, которые образуют конструкцию и поддерживают наклонную крышу. Стропила соединяются между собой горизонтальной коньковой доской вверху и связываются между собой потолочными лагами внизу.

Решив утеплить стропила и потенциально использовать пространство чердака в качестве расширения жилой площади, вам необходимо знать о некоторых мерах безопасности, прежде чем читать дальше:

1. Если вы размещаете тяжелые предметы или ходите по чердачному пространству, убедитесь, что у вас есть доски, прикрепленные к балкам, иначе есть опасность провалиться сквозь потолок.
2. Будьте осторожны с трубами и электрическими кабелями.
3. Утепление чердака не заменяет полного профессионального переоборудования.

Изоляция стропил своими руками

Если ваш чердак легко доступен, процесс изоляции должен быть довольно простым и может выполняться как работа своими руками. Однако, если вы сомневаетесь в своих силах выполнить работу, мы рекомендуем доверить ее профессионалу.

Есть два способа сделать это своими руками:

Обычно люди используют минеральную вату или изоляционные плиты для изоляции стропильного пространства. Мы предпочитаем переработанную изоляцию по очевидным причинам.

Если вы планируете использовать шерсть, обязательно наденьте защитную одежду, очки и маску для лица, так как шерсть вызывает раздражение.

Подготовка чердачного помещения к теплоизоляции

Перед тем, как приступить к монтажу изделия, убедитесь, что вы подготовили рабочее пространство на чердаке, а также закупили необходимое количество материалов. Ниже приведено краткое пошаговое руководство о том, что следует сделать перед началом любой работы:

• Очистите пространство между стропилами, пропылесосив их, удалив всю пыль, которая могла осесть там со временем.
• Обратите внимание на любые трещины, сухую гниль или повреждения стропил и кровельной мембраны. Если работа кажется небезопасной, прекратите свои действия и немедленно обратитесь за профессиональной помощью для ремонта этих участков.
• Убедитесь, что проводка в порядке.
• Обеспечьте хороший уровень освещения на чердаке, чтобы обеспечить достойную видимость, которая поможет вам выполнять работу.
• Убедитесь, что на лагах лежат доски, так как вы будете передвигаться по чердаку и переносить вес своего тела на потолок внизу.

После того, как вы определились со всем пространством, вам нужно будет проверить оборудование. Вот что мы рекомендуем вам найти перед началом работы:

• Прочные ножницы
• Рулетка
• Защитный комбинезон и перчатки при работе с минеральной или стеклянной ватой
• Защитные очки
• Одноразовая маска
• Защитная каска

Если вы работаете с изоляционными плитами, вам также может понадобиться следующее:

• Пила
• Дрель
• Гвоздильный пистолет
• Деревянные рейки

Другим вариантом являются подъемники для чердака, которые представляют собой простые в установке удлинители балок, которые поднимают обшивку чердака, чтобы обеспечить дополнительную изоляцию между вашими балками.

Помните: безопасность всегда должна быть превыше всего. Прекратите работу, если почувствуете себя плохо, и обратитесь к специалисту. Не вздумайте браться за любую работу в состоянии алкогольного опьянения!

Измерение размера стропильного покрытия

После того, как вы уберете громоздкие объекты, вы сможете более четко видеть местность. При измерении чердачного помещения воспользуйтесь простой инструкцией:

• Возьмите измерительное устройство (рулетку или лазерную мерку) и измерьте площадь стропил – это можно сделать, измерив расстояние от вершины крыши до места, где наклонная крыша соответствует горизонтальным лагам и умножается на ширину крыши.
• Примите во внимание толщину, которую вы хотите изолировать — рекомендуется изолировать не менее 100 мм, чтобы получить оптимальные характеристики
• Измерьте ширину ваших стропил – это важно, если вы думаете об утеплении под стропилами
• Запишите эти размеры на листе бумаги, а затем возьмите их с собой в магазин, где можно купить изоляцию, или закажите материалы онлайн.

Изоляция стропил своими руками

Перед нанесением изоляционного материала вам необходимо измерить и оставить пространство около 50 мм между крышей (дышащей мембраной или черепицей) и вашим изоляционным материалом, чтобы воздух мог свободно проходить через него, иначе у вас могут возникнуть проблемы с конденсацией и сыростью.

Глубина стропил, очевидно, будет влиять на толщину изоляции, которую вы можете поместить между ними, но вы всегда можете удлинить стропило, прикрепив к нему деревянную надставку, так как чем больше изоляции вы можете разместить на месте, тем теплее будет чердачное помещение. быть.

• При обращении с шерстью убедитесь, что вы взяли с собой достаточно рулонов на чердак. Используйте ножницы, чтобы разрезать упаковку и разложить материал. Вам нужно будет начать сверху, прикрепляя шерстяной материал к краям стропил с каждой стороны. Продолжайте закреплять материал, пока не покроете все пространство. Вам нужно будет правильно нанести на карту свои размеры, так как вам нужен материал, который покрывает ширину стропильного пространства.
• Убедитесь, что изоляция находится на 50 мм ниже фактической крыши, что можно сделать, используя рейки в качестве мерки воздухопроницаемой зоны между крышей и изоляционным материалом.
• В зависимости от того, насколько глубоки ваши стропила, вы можете установить два слоя шерстяной изоляции толщиной 100 мм. Чтобы биты не падали, вы можете прикрепить слой сетки, которая обеспечит дополнительную поддержку материала от сил гравитации.
• На этом этапе, если вас беспокоит эстетика, вы можете прикрепить тонкий слой гипсокартона к нижней части стропил (материал уже плотно прилегает между ними) и покрасить его. Хотя вы потеряете немного места над головой, это улучшит визуальные эффекты места.

Установка жестких досок

• Жесткие доски необходимо обрезать, чтобы они соответствовали зазорам между стропилами. Когда они обрезаны, убедитесь, что между краями имеется относительно плотное прилегание, чтобы их можно было прикрепить к стропилам. Деревянные рейки, расположенные дальше в стропиле, будут действовать как автоматический стабилизатор, поэтому доски легко лягут на них.
• Еще раз убедитесь, что вы выбрали правильную толщину материала, чтобы максимально заполнить зазор между стропилами. Чтобы убедиться, что у вас не отлетают кусочки, вы можете взять листы прозрачной пленки и прикрепить их степлером к нижней стороне стропил.
• Использование жестких досок, а не шерсти, является гораздо более точным процессом, так как обрезки должны быть почти идеальными, чтобы плотно прилегать, а не шерсть, где ваш материал может быть сложен и отформован, чтобы поместиться в пространство стропила. Если вы сомневаетесь, обратитесь к профессионалу.
• При использовании твердой изоляционной плиты для создания теплого чердака главное помнить о вентиляции – между крышей и жесткой изоляционной плитой должен быть зазор 50 мм. Мы всегда рекомендуем иметь воздухопроницаемую мембрану между черепицей и стропилами, чтобы крыша могла дышать. Если слой пара отсутствует, это может привести к проблемам с влажностью, так как теплый воздух может конденсироваться в чердачном пространстве на холодных поверхностях. Вода и древесина не слишком хорошо взаимодействуют друг с другом, и это может привести к гниению древесины.
• Лучший способ добиться зазора – это прикрепить несколько дюбелей к внутренней стороне стропил, чтобы затем можно было прижать к ним изоляционную плиту, гарантируя, что 50-миллиметровый зазор останется на месте. Если измерять толщину стропилины, то минус 50мм зазор — это толщина жесткой доски, которую вы хотите положить между стропилами. При этом изоляционная плита не будет выступать за внешний край стропил, а это означает, что вы можете очень просто прикрепить дополнительные изоляционные плиты, прикрепив их непосредственно к стропилам для достижения необходимой глубины изоляции.

Какие материалы можно использовать для изоляции под стропилами?

Если у вас неглубокие стропила или вы просто не беспокоитесь о потере высоты, то гораздо проще закрепить материал на нижней стороне стропил, чтобы утеплить их на уровне стропил. Здесь у вас нет проблем с конденсатом или беспокойством о зазоре в кровельной мембране.

Установка жестких досок

• Ваши жесткие доски нужно будет разрезать с определенной логикой, чтобы вы могли перемещаться с одной стороны крыши на другую. Изоляционные плиты бывают разных размеров, и если вы разработаете план того, как вы будете покрывать стропильное пространство, все будет в порядке.
• Их необходимо прибить к нижней стороне стропил, чтобы их можно было зафиксировать. Для этого можно использовать гвоздодёр или обычный молоток и гвозди. Если вы используете пистолет для гвоздей, убедитесь, что вы обращаетесь с ним осторожно.
• В этот момент вы также можете решить, что разумно делать это в качестве рейнджера-одиночки. Наличие кого-то, кто держит материал на месте, пока вы фиксируете края, сделает процесс более эффективным. Кроме того, наличие свежей пары глаз и рук означает, что у вас всегда есть второе мнение во время этого процесса.
