Труба в канаву на заезд к участку – поэтапный план работ укладки своими руками, пластиковые гофрированные изделия для заезда

Содержание:

1. Железобетонные изделия
2. Стальные изделия
3. Пластиковые аналоги
4. Монтаж труб в канаву своими руками: поэтапный порядок работ
5. Более сложная структура въезда через дренаж с подпорными простенками
6. Как обустроить въезд на участок с уклоном
7. Устройство въезда при уклоне вверх или вниз от дороги
8. Прочие решения для безопасного проезда при неравномерном рельефе участка
9. Заключение

При обустройстве приусадебной территории, нередко требуется уложить трубу в канаву на заезд к участку. Она встраивается в дренажную систему по периметру территории, с которой необходимо отвести дождевую или талую воду. Благодаря данной системе, въезд на участок становиться доступным в любое время года и при любой погоде.

Железобетонные изделия

Первым делом следует выбрать материал дренажа. В данном случае очень важно, чтобы он выдерживал сильные давящие нагрузки. Поэтому сначала нужно выяснить, какие трубы лучшие всего подходят для устройства заезда через канаву.

Изделия из железобетона достаточно распространены. Прочность их никем не оспаривается. Укладка их своими силами невозможна. Очень тяжелые изделия приходится монтировать при помощи спецтехники.

Изготавливается бетонный вид труб в две стадии:

1. Сначала делается стальной каркас из сваренных вкруговую друг с другом прутов арматуры.
2. Далее основа заливается бетонным раствором высокой марки. После этого заготовка уплотняется при помощи центрифуги и вибропрессования.

Вследствие особенностей производства, железобетонная продукция получается очень прочной и гладкой. Поэтому в этом случае не стоит переживать если вы решили заложить концы трубы под заезд камнями.

Структура вибропрессованного материала максимально плотная. Поэтому вода не может проникать внутрь него и способствовать ржавлению стального каркаса.

Рассмотрим параметры железобетонных труб:

• их сечение может составлять 0,3-1,2 м;
• толщина стенок бывает 140-200 мм;
• длина колеблется от 250 до 500 см.

Железобетонные трубы для дренажных канав обладают двумя классами жесткости:

1. Параметр первой категории означает, что изделие можно закладывать в грунт не более чем на 6 м. Для более глубокого закапывания подобные конструкции не пригодны.
2. У материала второго класса жесткости несущая способность выше. Его можно класть на глубины до 10 м.

Основные достоинства ж/б дренажа — его высокий уровень прочности и продолжительный срок службы. Главные недостатки — дороговизна, большие размеры и вес. Укладывать бетонные конструкции можно только при помощи спецтехники.

Отдельной разновидностью таких конструкций являются асбестоцементные трубы под заезд. Они легче и компактней ж/б аналогов.

Стальные изделия

Сталь является еще одним распространенным материалом для дренажа. Она очень прочная и изделия из нее служат 30-40 лет. Монтаж таких конструкций позволит вам полностью решить проблему с въездом на участок. На его территорию смогут заезжать и грузовые автомобили.

Еще одно важное достоинство материала — стальные трубы на заезд через канаву можно устанавливать своими силами. Для этого не обязательно привлекать профессионалов. Данная ситуация позволит сэкономить бюджет строительства.

Основной недостаток стальных труб — их подверженность коррозии. Однако этот минус можно купировать, если гидроизолировать изделия, например, при помощи окрасочной гидроизоляции. Можно также приобрести аналоги, имеющие толстые стенки. Это автоматически продлит срок их службы.

Чтобы у вас не возникло проблем при эксплуатации конструкции, она должна быть новой. Не стоит использовать б/у трубу в канаву на заезд. После установки старый материал может деформироваться и вследствие этого лопнуть при проезде тяжелых автомобилей.

Пластиковые аналоги

Пластиковые трубы в канаву на заезд наиболее современные. Они легкие по весу и их просто монтировать. Для этого не требуется прикладывать значительных физических усилий и нанимать специальную технику. Обустройство дренажной канавы с пластиковой трубой можно осуществить своими силами.

Стоит пластиковый дренаж недорого. Важные преимущества материала, в сравнении с металлом — он не коррозирует и инертен к химически агрессивным средам. Производятся дренажные конструкции из особо прочного пластика. Он может выдержать повышенные давящие нагрузки при проезде автотранспорта. Поэтому изделия из него укладывают даже под магистральными дорогами. Процесс укладки труб из пластика в канаву под заезд совершенно безопасен. Так же материал выдерживает температурные режимы от -60 градусов до +95.

При изготовлении полимерного дренажа чаще всего применяются:

• поливинилхлорид;
• полиэтилен;
• полипропилен.

В большинстве случаев используется продукция из ПВХ. Она может быть однослойной либо двухслойной. Во втором случае изделия представляют собой гофрированные трубы, они так же отлично подойдут для заезда через них на участок. Их верхний слой выполняется в виде гармошки. Это повышает эластичность дренажа и помогает ему противостоять давящим нагрузкам.

Гофрированные изделия могут иметь большой диаметр и длину от 1 до 6 метров. Также верхний их слой может быть фильтрующим.

Для укладки в канаву желательно использовать самый жесткий дренажный материал из пластика. Такой подъезд будет выдерживать и тяжелые автомобили. Оптимальный вариант — выбрать для монтажа двухслойную пластиковую гофрированную трубу. Она самая долговечная из полимерных аналогов.

Сечение подобных конструкций может составлять от 0,2 метра до 1. Бывшие в употреблении конструкции ставить крайне нежелательно. У них понижена прочность, и срок эксплуатации такого дренажа будет небольшим.

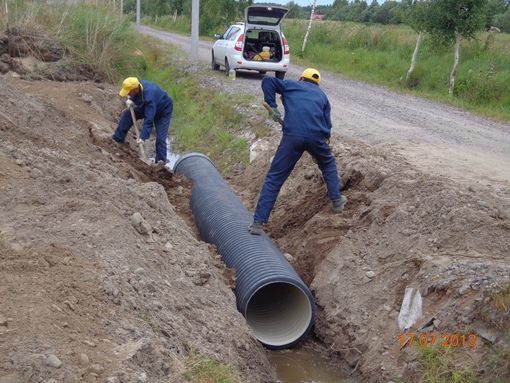

Монтаж труб в канаву своими руками: поэтапный порядок работ

Смотреть видео

Когда грунт на территории склонен к заболачиванию, то перед тем, как делать своими руками заезд на участок через канаву, его необходимо осушить. Тут важно, сооружая дренаж, не вредить естественному стоку дождевой, талой либо подпочвенной воды.

Сначала поговорим о том, как своими руками сделать простой вариант заезда на участок через канаву. Работать нужно, когда траншея не наполнена водой:

1. Вдоль будущего въезда уберите верхний слой грунта.
2. На дне траншеи рассыпьте кварцевый речной песок. Разровняйте его и утрамбуйте. Толщина песчаной подушки должна быть 15-20 см.
3. Когда ширина проезда составляет 6 метров, в канаву кладется конструкция длиной не меньше 8 м. Ее диаметр выбирается, исходя из объема стоков. Чаще всего укладываются изделия диаметром 30-50 см. При этом подразумевается, что вода будет их наполнять на четверть. В противном случае в весенний сезон талая влага способна заполнить подворье, не найдя выхода сквозь корку льда.
4. После установки трубы под дорогу для заезда, ее следует засыпать смесью песка и щебенки либо гравия. Подсыпку можно делать в два слоя. Сначала закидать траншею песком, сверху него настелить геотекстиль, а затем уложить щебень.
5. Таким же образом следует засыпать участки со снятым верхним слоем грунта.
6. Все прослойки после их укладки следует хорошо утромбовать.
7. Рекомендуется устройство въезда завершить его бетонированием. Без стяжки, а также ограничителей по бокам дорога начнет разъезжаться при передвижении автомобилей.

Более сложная структура въезда через дренаж с подпорными простенками

Она более надежна, так как пластиковая гофрированная труба для заезда бетонируется с обеих сторон. Тем самым дорога ограничивается опорными простенками. Их можно сделать выступающими над плоскостью заезда либо залить с нею заподлицо.

Вот схема того, как обустроить не только долговечный, но и более эстетичный проезд на участок:

1. Когда укладка трубы в канаву на заезд будет закончена, по очереди с обеих его сторон монтируется опалубка для оголовка из бетона.
2. Затем крайне желательно упрочнить опорные простенки сварным арматурным каркасом.
3. После этого в опалубку укладывается бетонный раствор высокой марки — М-400 либо М-500.
4. Бетон должен сохнуть не меньше 3-4 дней. Затем опалубку можно снимать.
5. Далее труба под заездом засыпается песком и щебнем (либо гравием). Оголовки не будут давать щебенке разъезжаться. Поэтому ее можно не накрывать геотекстилем. Каменную крошку лучше использовать гранитную, а не белую известковую.
6. После этого проезд можно будет облицевать стяжкой из бетона, дорожными плитами, тротуарной плиткой, брусчаткой, природным камнем и пр.

Как обустроить въезд на участок с уклоном

Может случиться так, что на вашем участке проезд на него будет не ровным, а с наклоном. При этом уклон бывает как положительным, так и отрицательным. Иными словами — наверх либо вниз от дорожного полотна.

Смотреть видео

В любом из случаев необходимо обеспечить достаточную сцепку дорожного полотна с колесами автотранспорта, чтобы обеспечить безопасность проезда. Полагать на волю случая такую ситуацию не надо.

Устройство въезда при уклоне вверх или вниз от дороги

Когда у рельефа земли перед участком есть небольшой угол наклона либо вы планируете сооружение подвального гаража, заезд лучше всего обустроить в форме пандуса. Небольшим считается наклон дороги (вверх либо вниз от участка) до 25 процентов. Иными словами — на каждый метр длины полотна высотный перепад составляет до 25 сантиметров. Перед автомобильной стоянкой наклон следует нивелировать до ровной горизонтальной плоскости.

Трубу для заезда на участок через канаву следует уложить грамотно. При существующем уклоне, необходимо осуществить следующие этапы строительства:

1. Сначала производятся земляные работы. Делается разметка, затем снимается верхний слой почвы в виде ступенек.
2. Боковины заезда усиливаются подпорными простенками. Под них сбивается опалубка, в которой сваривается каркас из арматуры. Потом в короб заливается бетонный раствор.
3. Когда наклон маленький и автомашину не надо опускать в подвал, кромки дороги можно ограничить бордюром из бетонных плит.
4. Затем на песчаную подушку укладывается труба для дренажной канавы для заезда.
5. Потом дренаж засыпается щебенкой слоем в 10-15 см. Подушку следует хорошо уплотнить.
6. Затем подъем либо спуск заливается бетонной стяжкой. Ее толщина должна составлять не меньше 10-12 см. Смесь следует замешивать достаточно плотной и вязкой, иначе она начнет сползать при схватывании.
7. Когда стяжка полностью высохнет, проезд можно облицевать тротуарной плиткой, брусчаткой либо природным камнем.

Прочие решения для безопасного проезда при неравномерном рельефе участка

Как вариацию безопасного проезда на участок можно рассматривать его обустройство по криволинейному пути (спирали). При этом протяженность пути увеличится, зато угол наклона уменьшится. Дорожное полотно при таком варианте можно пустить по окружности основного здания.

Это решение даст возможность обустроить парковку для нескольких автомашин. Единственное ограничение для сооружения подобного заезда — загородный участок должен быть достаточно большим.

Чтобы оградить проезд от обледенения, над ним можно поставить навес. Проще всего его соорудить из поликарбоната, прикрученного к металлическому каркасу из опор и ферм в виде арок. Как кровельный материал для навеса подходят и асбестоцементный шифер, металлочерепица, профилированный настил. В особенности такая защита будет полезна в том случае, если вы не будете сооружать гараж.

Как антиобледенительную меру можно использовать кабельный электрический подогрев покрытия проезда. Тогда его поверхность в холодный сезон всегда будет чистой от снега и льда.

Заключение

Смотреть видео

Зная, как уложить трубу в канаву на заезд, вы сможете обустроить безопасный и эффективный дренаж участка. При этом можно использовать изделия из разных материалов. Все они обладают своими минусами и плюсами.

Труба в канаву на заезд к участку:какая лучше (бетонная или пластиковая), как правильно положить своими руками

Здравствуйте, дорогие читатели! Канава на въезде во двор частного дома или дачи выполняет важную функцию. Именно в нее стекают дождевые и талые воды, которые могут повредить дорожное покрытие проезжей части.

Труба в канаву должна монтироваться правильно. В противном случае она не выдержит наружного давления и разрушится, либо отвод осадков и грунтовых вод будет выполняться не в полной мере. Они подмоют насыпь заезда и вызовут аварийную ситуацию. Как правильно уложить трубу в канаву, расскажет эта статья.

Материалы исполнения и виды

На трубы, проложенные в канаве, оказывает давление вес земли. Даже если поверху них залит бетонный мост, то он только перераспределяет эту нагрузку, но не может полностью устранить ее. Поэтому для скрытой прокладки необходимы трубы, обладающие достаточным уровнем кольцевой жесткости.

Кроме того, на них негативно воздействуют грунтовые, дождевые или талые воды, цикличность зимнего промерзания. А значит, материал исполнения подобных изделий должен быть стойким к коррозии и способным выдерживать низкие температуры.

Для таких работ подходят следующие виды труб:

• Металлические.
• Бетонные.
• Железобетонные.
• Из пластика.

Металлические

Стальная труба для прокладки в канаву может быть разного диаметра и длины, но обязательно толстостенная и хорошего качества. Металлические изделия с такими характеристиками, несмотря на вероятность появления коррозии, прослужат не менее 30-40 лет. Однако из-за большого веса металлических труб при их монтаже потребуется грузоподъемная техника.

Бетонные

Бетонные трубы кладут в канаву чаще других, поскольку они обладают большой пропускной способностью. Бетон отлично сопротивляется воздействию агрессивных сред, выдерживает значительные нагрузки и служит в течение долгого срока. Однако из-за большого веса подобных конструкций их самостоятельный монтаж вряд ли осуществим.

Железобетонные

Изготавливаются на заводах ЖБИ методом вибропрессования из тяжелого или мелкозернистого бетона, армируются арматурными каркасами из стальных стержней классов А-1 и А-III. Железобетонные изделия обеспечивают свободное транспортирование сточных вод, подходят для любых климатических условий. Длина отрезков составляет от 6 до 10 м.

Среди ж/б трубы по несущей способности различают 5 групп с допустимой высотой засыпки грунтом не более 2, 4, 6, 8 и 10 м. Для укладки в канаву можно взять трубу 1 группы. Она способна выдержать давление слоя грунта высотой до 2 м. Для большинства регионов нашей страны, где промерзание грунта не более 1,5 м, этого будет достаточно. У изделий 2 группы несущая способность выше. Их можно класть на глубину до 4 м. Однако такие конструкции достаточно хрупкие, поэтому должны укладываться на песчаную подушку и защищаться от весовых нагрузок слоем песка сверху.

Пластиковые

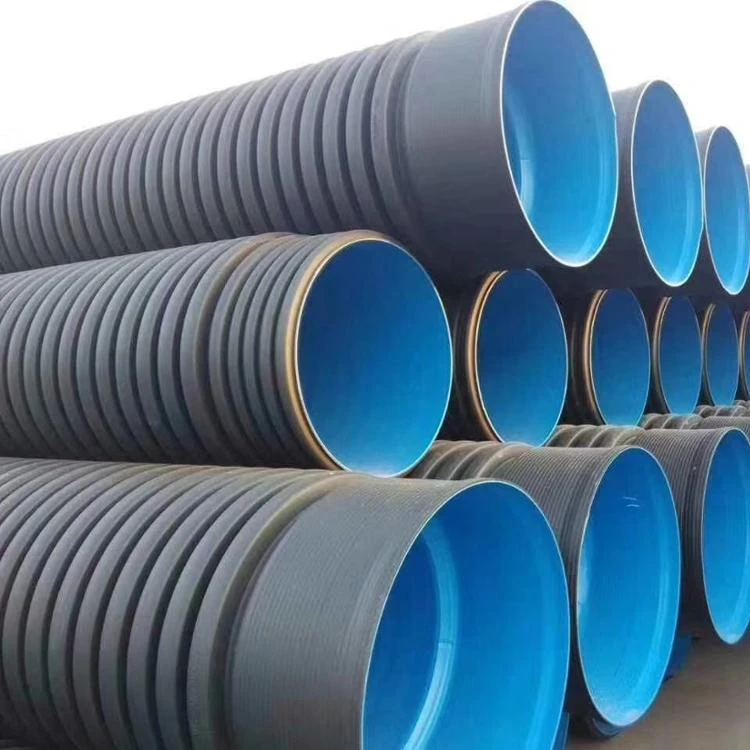

Для подземной прокладки выпускаются гофрированные пластиковые трубы, которые намного легче и дешевле других аналогов. Их пропускной способности и кольцевой жесткости достаточно для размещения в канаве. Они не ржавеют, долговечны и просты в монтаже. Их также нужно положить на песчаную подушку с прослойкой из геотекстиля, а сверху засыпать песком и щебнем.

Советы по выбору трубы

Кроме выбора материала трубы, важно грамотно определить ее диаметр. Правильный расчет сечения канала позволит талой и дождевой воде любой интенсивности свободно проходить за пределы участка. Если существует опасность попадания в полость конструкции крупного мусора, то с обеих сторон нужно установить защитные стальные решетки.

Учитывая, что железобетонные конструкции трудоемкие в монтаже, а металлические в условиях сырости подвержены коррозии, кроме того, дорогие, то лучшим вариантом устройства дренажной канавы будет пластиковая гофрированная труба. Она легко режется, устанавливается без применения спецтехники.

Для канавы можно взять канализационную двухслойную гофротрубу из полипропилена РР (ПП) (Прагма) или полиэтилена повышенной прочности (Корсис про) с гладкой внутренней поверхностью и структурированной наружной стенкой. Эти материалы отлично выдерживают внешнее давление и низкие температуры, не ржавеют, устойчивы по отношению к агрессивным средам.

Критерии выбора

Приобретать трубу для проезда через канаву следует с учетом следующих показателей:

1. Способность выдерживать большую нагрузку. На строительную площадку возможен заезд грузовых автомобилей и спецтехники, поэтому подобное изделие должно обладать высокой механической прочностью, чтобы выдержать давление тяжелого транспорта и материала насыпи весом в несколько десятков тонн.
2. Размеры траншеи. От них напрямую зависит объем проходящих сточных вод. Чтобы стоки не размывали насыпь, а полностью уходили из канавы, труба должна быть подходящего диаметра.
3. Стоимостные показатели. На строительном рынке много разновидностей труб, которые можно применять для укладки в канаву. Выбор зачастую зависит именно от финансовых возможностей владельца.

Проектирование

При составлении проекта важно правильно определить ширину въезда на участок. Она должна быть минимум 4 м для возможности проезда не только легкового, но и грузового автомобиля. С каждой стороны также нужно дополнительно предусмотреть по одному метру защитной зоны. Значит, в канаву нужно укладывать изделие длиной от 6 м. Диаметр подбирают исходя из количества сточных вод. Весной талая вода должна заполнять трубопровод не более чем на ¼ объёма. Обычно устанавливают изделие диаметром от 300 до 500 мм.

Профиль канавы должен иметь форму перевернутой трапеции с плоским дном и шире уложенной конструкции на 10–20 см с каждой стороны. Чтобы исключить при эксплуатации всасывание трубы в грунт, дно углубляют на 25 см. Образовавшийся приямок засыпают щебнем и уплотняют. Глубина канавы должна составлять не менее 150–170 см в зависимости от толщины промерзающего зимой слоя.

Сама труба в канаве должна иметь строго горизонтальное положение или располагаться с уклоном в 2 см в нужную сторону. Иногда поверху траншеи заливают бетонный мост, выполняющий функцию распределения нагрузки.

Устройство дренажа

В дренажную систему канавы через заезд входит слой щебня и песка. Ими отсыпается сверху сливная труба, подстилающий слой на ее дне, а также боковые защитные зоны. Она устраивается, чтобы вода не просачивалась сквозь материал дорожного полотна, а проходила только через трубу. Для образования защитных зон вдоль канавы откапывают приямки шириной 50 см и глубиной 60 см. Их заполняют щебнем той же фракции.

Как установить трубу в канаву своими руками

Для быстрого и качественного выполнения работ по обустройству въезда на участок стоит привлечь опытную бригаду мастеров. Но, если есть уверенность, что справитесь самостоятельно, то подготовьте заранее необходимые инструменты и материалы, а также организуйте своевременную доставку спецтехники.

Необходимые инструменты и материалы

Кроме самой трубы, необходимы следующие материалы:

• Щебень.
• Песок.
• Геотекстиль.
• Бетон.
• Арматура и вязальная проволока.
• Доски для опалубки.
• Гвозди.
• Тротуарная плитка или асфальтобетонная смесь.
• Бордюры.
• Две декоративные решетки для защиты полости трубы от засоров.
• Влаголюбивые растения для облагораживания заезда: ирисы, астры, лианы, пионы и др.

Для отрывки траншеи нужен экскаватор с емкостью ковша 0,4–05 м3, для укладки тяжелых труб из металла или железобетона — автокран. Кроме спецтехники, потребуются следующие ручные инструменты и приспособления:

• Лопаты — штыковая и совковая.
• Ручная трамбовка.
• 2 ведра.
• Емкость для приготовления бетонной смеси.
• Вибратор для равномерной укладки бетона.
• Молоток.

Необходимая техника для облагораживания заезда

Облагораживание заезда также не обходится без использования строительной спецтехники: экскаватора и бульдозера. Если в качестве дорожного покрытия выбран асфальтобетон, то для его уплотнения потребуется специальный каток.

Технология укладки

Пошагово технология укладки выглядит следующим образом:

1. Разметка участка под канаву и корыта насыпи заезда.
2. Копка траншеи со стенками под уклоном и срезка грунта вокруг нее на глубину 35–40 см.
3. Нарезка приямков по дну траншеи и на боковых стенках.
4. Уплотнение земли на дне приямков.
5. Заполнение нижнего приямка щебнем с послойным уплотнением.
6. Устройство щебеночной подушки толщиной 15–20 см.
7. Настилка слоя геотекстиля, чтобы песок не уходил в землю.
8. Устройство песчаной подушки толщиной 15–20 см по всей ширине канавы.
9. Монтаж трубы.
10. Установка опалубки и вязка арматурного каркаса для бетонных оголовков.
11. Заливка бетона в опалубку с уплотнением вибраторами.
12. Засыпка канавы слоем песка толщиной 10–15 см.
13. Заворачивание краев геотекстильного полотна.
14. Заполнение боковых приямков щебнем.
15. Обратная засыпка траншеи песком и грунтом с послойным уплотнением.
16. Устройство песчаной подушки под насыпь вдоль канавы.
17. Укладка геотекстиля на песчаный слой.
18. Устройство щебеночного основания под проезжую дорогу.
19. Устройств дорожного покрытия переезда через канаву.
20. Установка бордюров.
21. Демонтаж опалубки с оголовков.
22. Планировка участка и разбивка клумбы.
23. Высадка и полив растений.

Видео по укладке

Бюджетный вариант обустройства въезда на дачу от народных умельцев смотрите на видео.

Основные ошибки при укладке трубы в канаву

1. Отрывка канавы недостаточной глубины.
2. Укладка трубы сразу на грунт, обратная засыпка местным грунтом.
3. Отсутствие послойного уплотнения подстилающих слоев.
4. Использование щебня крупной фракции для засыпки сверху. Под давлением тяжелой техники края щебня могут повредить внешнюю поверхность трубы, что приведет к разрыву стенки.
5. Монтаж трубы с уклоном в обратную сторону.
6. Малая толщина песчаных слоев.
7. Отсутствие защитных конструкций по бокам канавы и насыпи.

Как избавить насыпь от размывания

Чтобы защитить насыпь от размывания, ее борта и продольные склоны укрепляются различными материалами:

1. Для возведения бортов используют натуральный камень, белый силикатный кирпич или железобетонные плиты. С обоих боков канавы кладут кирпичные или каменные стенки. При этом концы трубы оставляют свободными. Если требуется укрепить борта бетоном, то вначале устанавливают опалубку с подпорками. Между стенками опалубки монтируют арматурный каркас, затем конструкцию заливают бетоном. Спустя неделю, после схватывания бетонной смеси, опалубку с оголовка можно снять.
2. Вдоль канавы откосы укрепляют щебнем с проливкой цементным раствором, тщательно уплотняя каждый слой.

Заключение

Укладка трубы в канаву – это довольно трудоемкий процесс, но вполне выполнимый своими руками. Способов обустройства заезда много, а неизменной остается лишь цель – защитить участок от подтопления и организовать надежный проезд для транспорта. Подписывайтесь на наш канал, оставляйте комментарии под статьей, делитесь полезными идеями с друзьями в социальных сетях.

Водопропускные трубы и дренаж шоссе

К началу страницы

ВОДОПРОВОДЫ И ДРЕНАЖ

ОСНОВНЫЕ ТЕМЫ НА ЭТОЙ СТРАНИЦЕ

Водопропускные трубы

Дренаж шоссе

Дренажные трубы

Ограждение канав

Водопропускные трубы

Гофрированная пластиковая труба является идеальным продуктом для переделки или замены других дренажных материалов, которые пришли в негодность.

Водопропускные трубы, используемые под проезжей частью и даже под железнодорожными путями, обычно имеют короткую длину и оба конца трубы открыты для прямого попадания воды. Но они должны быть прочными, чтобы выдерживать насыпи из вскрышных пород и большие транспортные нагрузки. Водопропускные трубы часто обеспечивают доступ к коммерческим застройкам, домам, фермам или животноводческим хозяйствам или под подъездными дорогами, используемыми для добычи полезных ископаемых или лесного хозяйства.

Проверенные и принятые

В зависимости от диаметра гофрированные трубы из ПЭВП соответствуют или превосходят общепринятые стандарты, такие как AASHTO M252 или M294 и ASTM F667, F2306 или F2648, и указаны в руководстве AREMA для использования в железнодорожных проектах. Точно так же гофрированные полипропиленовые трубы соответствуют или превосходят стандарты, установленные AASHTO M330 и/или ASTM F2881. Широко доступны как тип C (гофрированная внутренняя поверхность), так и тип S (гладкая внутренняя поверхность). Гофрированные пластиковые трубы одобрены большинством государственных департаментов транспорта, местных муниципалитетов и региональных агентств для использования в качестве водопропускных труб и других ливневых стоков.

Гофрированный ПЭВП также является одобренным материалом для водопропускных труб в соответствии со стандартами CSA и BNQ в Канаде.

Сила нагрузки

Правильно установленная гофрированная труба из полиэтилена высокой плотности может выдерживать нагрузки AASHTO HS-25 при минимальном защитном слое 1 фут (0,3 м) для трубы диаметром до 48 дюймов (1200 мм) или 2 фута (0,6 м) защитного слоя для трубы большего диаметра. диаметры.

Дорожный дренаж

Гофрированная пластиковая труба используется под автомагистралями между штатами уже более 30 лет.

Помимо водопропускных труб, для дренажа автомагистралей обычно используются срединные дренажи (между полосами движения на разделенном шоссе) и краевые водостоки (вдоль края тротуара). В срединных дренах используется труба большего размера, обычно без перфорации, и они собирают воду из поверхностных стоков и краевых дрен. В краевых стоках используется небольшая перфорированная труба для отвода стоков из-под тротуара.

Типовое дорожное строительство

Водопропускные трубы • Средние дрены • Боковые дрены • Поперечные дрены • Ливневые дрены

Превосходная гидравлика

Гофрированная труба с гладкой внутренней поверхностью имеет превосходную эффективность потока, позволяя вымывать осадок из системы, сохраняя пропускную способность дренажа. С такой превосходной гидравликой трубу часто можно уменьшить хотя бы на один диаметр по сравнению с ее гофрированным внутренним аналогом. Это уменьшение размера может снизить стоимость трубы и позволяет сделать траншею более узкой, что снижает требования к земляным работам и обратной засыпке, а также снижает затраты на установку.

Доказано и принято

Большинство государственных транспортных департаментов, региональных агентств и местных муниципалитетов одобрили гофрированные пластиковые трубы для водопропускных труб, срединных и краевых водостоков и других применений. Гофрированная труба из полиэтилена высокой плотности соответствует стандарту AASHTO M252 или M294, в зависимости от диаметра. Большинство поставщиков производят как гофрированную внутреннюю часть (тип C), так и гладкую внутреннюю часть (тип S). Труба доступна с перфорацией или без нее. Как правило, плоская труба используется для срединных дренажей. Труба доступна с полной линейкой фитингов и аксессуаров, а также с герметичными соединениями.

Сила нагрузки

При установке в соответствии с ASTM International D-2321 или разделом 30 AASHTO гофрированная пластиковая труба легко выдерживает максимальные автомобильные нагрузки (транспортные нагрузки HS 25).

Дренажи

Гофрированная пластиковая труба отвечает требованиям самых сложных конфигураций подземного дренажа.

Дренажная система представляет собой подземную сеть трубопроводов, используемую для отвода воды из области, которая собирает или удерживает поверхностные или грунтовые воды. Сеть может быть небольшой и предназначена для осушения ограниченной площади или достаточно большой, чтобы осушать значительное количество акров.

Поверхностная вода может быть собрана в дополнительную дренажную систему путем установки поверхностного впускного отверстия или водосборника. Подземные воды собираются путем пропускания воды в трубу через перфорацию. Как поверхностные, так и подземные воды могут сбрасываться в соответствующий выпуск, такой как ближайшая ливневая канализация, пруд или другой водный путь.

Проектирование системы

Эффективность дренажной системы определяется характером грунта, расстоянием и глубиной трубы, а также ее диаметром. Важно точно определить, почему участок нуждается в улучшенном дренаже:

• Есть ли на данной территории растения, которые могут быть повреждены, если их корни будут затоплены?
• Используется ли территория для парковки или отдыха и должна быть готова к использованию вскоре после дождя?

Ответы на такие вопросы помогут определить, насколько глубокой должна быть труба
закопан, насколько близко друг к другу должны быть размещены отводы, и труба
размер и уклон. Родная почва также является важным фактором в системе.
макет. Плотные глинистые почвы не так легко выделяют грунтовые воды, как более рыхлые.
песчаные почвы, поэтому сеть необходимо проектировать с учетом местных условий.

Полная линейка трубной продукции

Требования к дренажным системам сильно различаются, часто даже на одном и том же объекте. Производители гофрированных пластиковых труб производят трубы диаметром от 2 до 60 дюймов (от 50 до 1500 мм) с гладкой внутренней поверхностью, перфорацией и геотекстильной оберткой или без нее; и полную линейку фитингов, подходящих практически для любой конфигурации планировки. Большинство труб совместимо с различными входными конструкциями.

Выдерживает глубокие захоронения

Глубокие захоронения не характерны для субдренажных систем. Однако могут быть случаи, когда труба будет испытывать большие нагрузки от грунта, особенно если грунт холмистый или холмистый. Гофрированная пластиковая труба может соответствовать требованиям по покрытию 20 футов (6 м) или более при надлежащей обратной засыпке.

Сила нагрузки

Правильно установленная гофрированная пластиковая труба может выдерживать нагрузки AASHTO HS-25 с защитным покрытием не менее 1 фута (0,3 м) для диаметров 48 дюймов (1200 мм) и меньше или 2 фута (0,6 м) для больших диаметров.

Ограждение канавы

Гофрированная пластиковая труба устанавливается быстро и экономично

Ограждение канавы предполагает установку трубы там, где изначально была открытая канава, что является обычным применением для орошения в западной части Соединенных Штатов. Основная причина ограждения ирригационных каналов — уменьшить потери воды из-за испарения и уменьшить инфильтрацию. Но они также повышают безопасность, эстетику местности и повышают производительность гидравлики по сравнению с открытой канавой.

Превосходная производительность

Труба, используемая в ограждении кювета, обычно неглубокая и может подвергаться транспортной нагрузке, если проложена на пересечении дорог. Их часто засыпают для поддержки загрузки транспортных средств. Гибкость пластиковых труб обеспечивает превосходную долговечность по сравнению с жесткими бетонными или стальными изделиями. Для ограждения арыков следует использовать только гофрированные пластиковые трубы, предназначенные для этого применения, и водонепроницаемые соединения.

Сила нагрузки

Правильно установленная гофрированная пластиковая труба может выдерживать нагрузки AASHTO HS-25 с покрытием не менее 1 фута (0,3 м) для трубы диаметром до 48 дюймов (1200 мм) или 2 фута (0,6 м) покрытия для труб большего диаметра. .

Тематические исследования

Наверх

Пластиковые дренажные трубы — какие бывают типы и прочность?

Джим Гордон, West Chester Machinery | Пластиковые дренажные трубы

Пластиковые дренажные трубы

Пластиковые дренажные трубы используются для перемещения воды и других жидких материалов из одного места в другое. Существует множество различных типов и сортов (прочности) труб. Некоторые из наиболее распространенных типов, связанных с наружным ландшафтным дизайном, подробно описаны ниже. Некоторые имеют гладкие внутренние и внешние стенки, а некоторые могут быть гофрированными. У каждого типа есть назначение, и для конкретного приложения следует использовать правильный тип.

Устойчивость к погодным условиям

Все типы пластиковых дренажных труб устойчивы к любым погодным условиям, за исключением самых экстремальных. Пластиковые трубы являются предпочтительными дренажными трубами из-за их универсальности и доступности. Он легкий и простой в использовании для установки. Существует несколько пластиковых дренажных труб для разных целей, и они бывают разного диаметра, чтобы вместить разное количество воды. Наиболее распространенным диаметром, используемым для наружных ландшафтных проектов, является труба диаметром 4 дюйма.

Вот некоторая основная информация о дренажных трубах в зависимости от прочности:

Гофрированная двухстенная труба HDPE/N 12 – самая прочная

Изготовлена ​​из полиэтилена высокой плотности, с точки зрения непрофессионала, очень прочного пластика. Трубы N-12 имеют гладкую внутреннюю стенку и гофрированную наружную стенку и обладают исключительной прочностью. Эта труба эквивалентна по прочности бетонной трубе, но легче по весу и намного легче режется, а также более экономична. Его можно использовать в различных приложениях, но чаще там, где требуется высокая прочность. Например, коммерческий подъезд, по которому грузовики будут проезжать по участку, где труба находится под землей. Из-за меньшего веса трубы из полиэтилена высокой плотности вызывают меньше проблем при обращении, и для их перемещения не требуется тяжелое подъемное оборудование, особенно если требуются трубы большего диаметра. Его можно разрезать обычной пилой для ПВХ или сабельной пилой. Цена, как правило, значительно меньше, чем у бетонной трубы, особенно с учетом трудозатрат на установку.

SDR 35 Канализационная магистральная труба

Дренажные трубы из ПВХ SDR 35 в основном используются для городских канализационных систем, но могут использоваться и для других целей. Что касается управления ливневыми стоками, это чаще всего используется, когда подрядчик хотел бы или должен иметь более прочную трубу с гладкой внешней и внутренней стенкой по сравнению с трубой графика 20, упомянутой ниже. Размер труб из ПВХ SDR 35 начинается с 4 дюймов и может достигать 3 футов в диаметре. Тем не менее, для большинства жилых помещений не требуется диаметр 6 дюймов. Труба SDR имеет репутацию сложной для установки из-за соединения с резиновой прокладкой, однако этот недостаток затмевается ее ценой и доступностью. Хотя он и не такой прочный, как N12 или Schedule 40, его более чем достаточно для большинства жилых и небольших коммерческих помещений.

Канализационные дренажные трубы сортамента 20

Канализационные и дренажные трубы сортамента 20 являются наиболее распространенными трубами, используемыми для дренажа и ливневой канализации. Стенка этой трубы будет считаться легкой, но все же может выдерживать обычные нагрузки давления, которые встречаются в большинстве жилых ландшафтных проектов. Цена очень разумна для этой трубы, еще одна причина, по которой она очень часто используется. Наружный диаметр труб сортамента 20 такой же, как у труб сортамента 35. Фитинги взаимозаменяемы друг с другом, что повышает универсальность этой трубы и трубы сортамента SDR 35. Рекомендуется использовать там, где любой тип транспортного движения не будет пересекать территорию. В этот момент может быть сделан переход на SDR 35, чтобы выдерживать зоны, где этот трафик может пересекаться.

Канализационные дренажные трубы Schedule 40

Дренажные трубы Schedule 40 широко используются во всем мире, в основном для внутренней канализации, однако они также используются на открытом воздухе для различных ландшафтных проектов. Это более прочная, жесткая труба с гладкой внутренней и внешней стенкой. Когда требуется прочность, было бы более экономично использовать трубу N-12, но в некоторых проектах сортамент 40 лучше соответствует потребности из-за гладкой внешней стенки, что позволяет более широко приспосабливаться к более легким трубам, которые будут упомянуты. в этом блоге. Многие клиенты также предпочитают внешний вид гладкой белой трубы, если есть участки, где труба должна быть открыта, например, там, где водосточный желоб соединяется с водопроводной системой и выходит выше уровня земли.

Гофрированные гибкие дренажные трубы

С точки зрения прочности эта труба находится в нижней части шкалы. Тем не менее, цена является наиболее рентабельной, если нет необходимости в более прочном выборе трубы. Из-за низкой прочности стенки эта труба чрезвычайно гибкая и обычно поставляется в бухтах по 100 футов. Чаще всего эта труба используется для французского дренажа, который представляет собой перфорированную версию этой трубы, но есть и другие варианты ее использования. Например, дренаж подпорной стенки или на объектах, где будет много поворотов, чтобы провести трубу до конечной точки слива или «дневного света». Гибкость позволяет выполнять эти повороты без использования большого количества фитингов, как это было бы во всех предыдущих упомянутых трубах. Это экономит трудозатраты на установку, а также затраты из-за отсутствия необходимых фитингов.

PIPE – ORDERS & INFORMATION

Phone: (973) 347-1101
Fax: (973) 347-0064

West Chester Machinery
278 Old Ledgewood Rd
Flanders, NJ 07836

Pipes Цифровые каталоги, соединители и трубопроводная арматура [скачать]

Приходите ознакомиться с нашим широким ассортиментом в нашем демонстрационном зале или позвоните нам по телефону (973) 347-1101 или по факсу: (973) 347-0064, чтобы обсудить, как мы можем предоставить вам все что нужно для строительства!

Каталог продукции NDS

Мы ставим воду на место.

• Управление ливневыми стоками жилых домов
• Коммерческое управление ливневыми стоками
• Профессиональное орошение
• Управление потоком

Посмотреть — Скачать

West Chester также предлагает широкий выбор строительных материалов, чтобы вы могли совершать покупки в одном месте!

Приходите ознакомиться с нашим широким выбором в нашем демонстрационном зале или позвоните нам, чтобы обсудить, как мы можем предоставить вам все необходимое для строительства!

 Трубы и фитинги

Мы предлагаем широкий ассортимент труб и фитингов для различных нужд строительства. Все наши трубы имеют высокое качество и имеют раструб, что устраняет необходимость в соединении. Ниже приведен текущий список наших предложений труб по порядку прочности, однако, если у вас есть какие-либо вопросы, позвоните нам.

• Гофрированная двухстенная труба HDPE/N12 : Исключительно прочная труба, сравнимая по прочности с бетонными трубами RCP. Доступны размеры от 4” до 24” на складе, другие размеры могут быть заказаны по запросу
• Расписание 40 : доступны размеры 1,5–6 дюймов на складе, другие размеры могут быть заказаны по запросу.
• SDR35 : Доступны размеры 4″, 6″ и 8″, другие размеры могут быть заказаны по запросу
• Спецификация 20 (канализационные и дренажные трубы ) : доступны только размеры 4 и 6 дюймов
• Гофрированная гибкая труба : Доступны размеры 3″, 4″ и 6″ на складе.
• Фитинги  для многих типов труб диаметром до 12 дюймов доступны на складе или по специальному заказу.

Продукция для дренажа:

West Chester также является вашим поставщиком дренажных систем с широким ассортиментом доступных опций.

Сборные

• 12-дюймовые квадратные, 18-дюймовые квадратные, 24-дюймовые бетонные сливные бассейны
• Тяжелые бетонные траншейные трапы
• Все вышеперечисленное доступно с чугунной решеткой и выбивными стенками для труб различных размеров

Пластиковый дренаж

• 9-дюймовый квадратный, 12-дюймовый квадратный, 18-дюймовый квадратный дренажный бассейн
• Трапы различных размеров для любого применения
• Сухие камеры

PIPE — ORDERS & INFORMATION

Phone: (973) 347-1101
Fax: (973) 347-0064

West Chester Machinery
278 Old Ledgewood Rd
Flanders, NJ 07836

Электронные каталоги труб, соединителей и фитингов [скачать]

Каталог продукции NDS

Мы ставим воду на место.

• Управление ливневыми стоками жилых домов
• Коммерческое управление ливневыми стоками
• Профессиональное орошение
• Управление потоком

Просмотр – загрузка

Flo-Well

Производственный сухой колодец

Кредиты LEED:

• Сделайте свой сайт экологичным
• Задерживает ливневую воду на месте
• Установка дешевле, чем установка трубы или бетона
• Расширяется для управления большими объемами воды

Посмотреть — Скачать

West Chester Machinery

Штаб-квартира вашей автоцистерны для очистки от пыли, снегоуборочной техники и строительных материалов в северной части штата Нью-Джерси.

West Chester Machinery — это семейная компания, которая уже более 36 лет работает в строительной отрасли.

Мы заработали свою репутацию за счет предоставления качественных продуктов и превосходного обслуживания.

От наших экспертных услуг до нашего знающего и дружелюбного торгового персонала, вы всегда можете рассчитывать на West Chester, чтобы удовлетворить ваши потребности.

Трубы, фитинги и дренажные изделия NDS в наличии на складе West Chester Machinery

• Продукты и инструменты для нанесения уплотнений, а также дистрибьютор продуктов SealMaster
• Герметик для тротуаров — SealMaster Coal Tar Pavement Sealer
• Добавки для герметизации тротуаров – Top Tuff, Fass-Dri, FSA
• Заполнители трещин – Pourable Crack Sealant, Gator Pave Crack Filler, Crack Master Supreme
• Инструменты и принадлежности – швабры, щетки, распылительные наконечники
• Фильтровальная ткань
• Оранжевый забор
• Иловое ограждение
• Стабилизирующая ткань
• Одеяло для защиты от эрозии

Посетите наши предприятия во Фландрии, штат Нью-Джерси, и узнайте, что такое West Chester Machinery.

Карта проезда

Водовозы для удаления пыли

Продажа, аренда, запчасти и обслуживание.
