Перед тем как непосредственно приступить к возведению ленточного фундамента, необходимо узнать основные его параметры: глубину заложения и площадь основания. Начнем мы, пожалуй, с самого простого – с расчета глубины залегания.

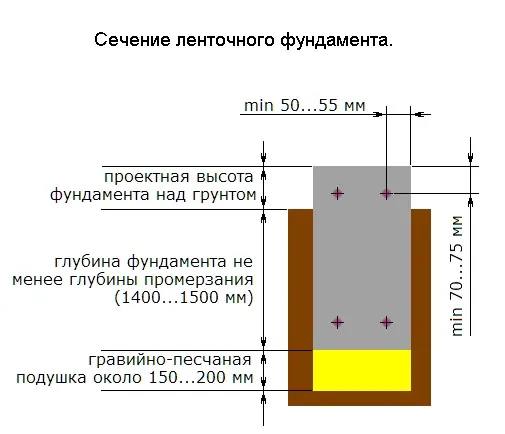

Глубина и ширина фундамента
Глубина рассчитывается исходя из качественных показателей грунта и характеристики возводимого объекта. Так, если постройка массивная, например, двухэтажный кирпичный дом, то фундамент заглубляется вплоть до границы промерзания грунта (для надежности на 300 мм глубже), которая для каждого региона принимает свое значение. Часть фундамента изготавливают над нулевым уровнем на 300 мм. Итого, общая глубина для «тяжелых» сооружений и сложных грунтов составляет: ГПГ+600 мм, где ГПГ – глубина промерзания грунта. Для легких конструкций, например, деревянных домов, бань или когда возводится фундамент для забора, он может заглубляться всего на 500 мм. В этом случае предполагается, что вспучивание грунта будет протекать равномерно и не скажется на целостности постройки.
Что касается остальных размеров, то ширину каждой полосы, как правило, принимают равной 400 мм. Осталось только узнать общую площадь поверхности.
Расчет площади
Для чего необходимо рассчитывать площадь подошвы? Все очень просто! Всего лишь для того, чтобы определить номинальную площадь, благодаря которой возводимый объект будет устойчивым. Проще говоря – чтобы дом неравномерно не ушел в землю под действием суммарной нагрузки на грунт. Ведь постройка может не только выталкиваться вспученными грунтами во время их сезонного промерзания, но и за счет высоких нагрузок продавливать грунт. И та и другая ситуация чревата разрушением постройки.

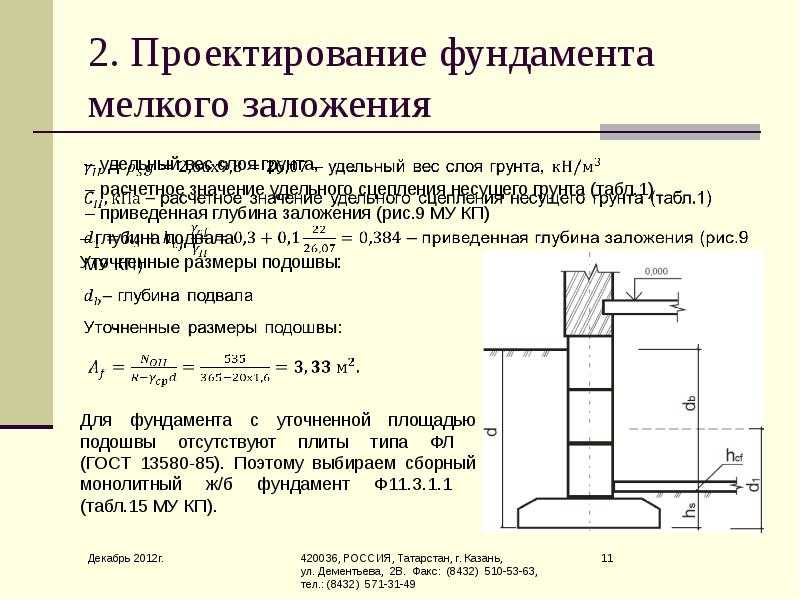

Площадь подошвы фундамента (S) рассчитывается по следующей формуле:
S > k(n)*F/k(c)*R, где
k(n) – коэффициент надежности, который обычно принимают равным 1,2, т. е. запас площади равен 20%;
F – суммарная расчетная нагрузка на грунтовое основание. Сюда входит нагрузка от дома, фундамента, полезная нагрузка и т.д. – все, что способствует увеличению давления на опору ленточного фундамента;
k(c) – коэффициент условий работы, принимающий значение от 1 для глины пластичной и сооружений жесткой конструкции, имеющей каменные стены до 1,4 для крупного песка и не жестких конструкций;
R – расчетное сопротивление грунта (для некоторых приведено в таблице ниже).
Таким образом, единственным неизвестным для расчета площади остается общая нагрузка на грунт.
Нагрузка от дома и фундамента
В специальных справочниках вы можете найти средние значения удельных весов различных конструкций дома. Зная площадь этих элементов, несложно подсчитать и примерную нагрузку от них на грунтовое основание.
Также необходимо брать в расчет временные нагрузки, которые создаются, например, снежным покровом. Для средней полосы России удельную нагрузку снежного покрова принимают равной 100 кг на каждый квадратный метр кровли, для южной – 50, для северной – 190. Соответственно, эти величины нужно умножить на значение площади кровли.

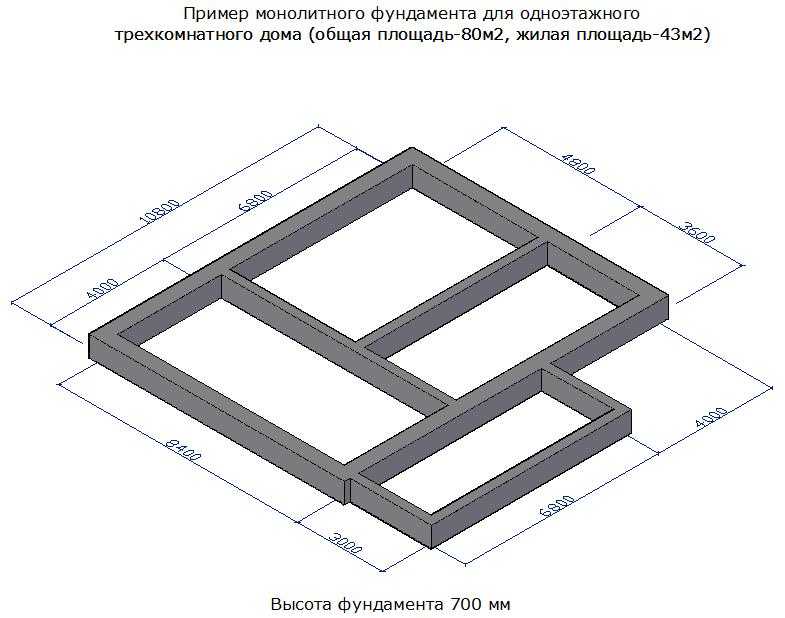

Также нужно принимать во внимание нагрузку от фундамента. Но, т.к. для расчета этой нагрузки нам необходимо знать его площадь (для измерения объема, а затем и его массы), что в свою очередь усложняет работу формулы определения площади подошвы, принимаем фундамент с одной внутренней стеной и шириной полосы, равной 400 мм. Далее объем умножаем на среднюю плотность железобетона (2400) и получаем нагрузку. Свайно-ленточный фундамент рассчитывается по более упрощенной схеме.
Осталось только сложить все нагрузки и подставить их в формулу, чтобы провести расчет общей площади ленточного фундамента и сделать корректировку на ширину каждой полосы и их длину.
онлайн калькулятор, расчет размеров глубины, высоты, ширины, периметра
Любое строение должно иметь под собой фундамент. Для того чтобы здание прослужило много лет, очень важно правильно рассчитать параметры фундамента. А для того чтобы сделать все верно, нужно знать определенные характеристики.

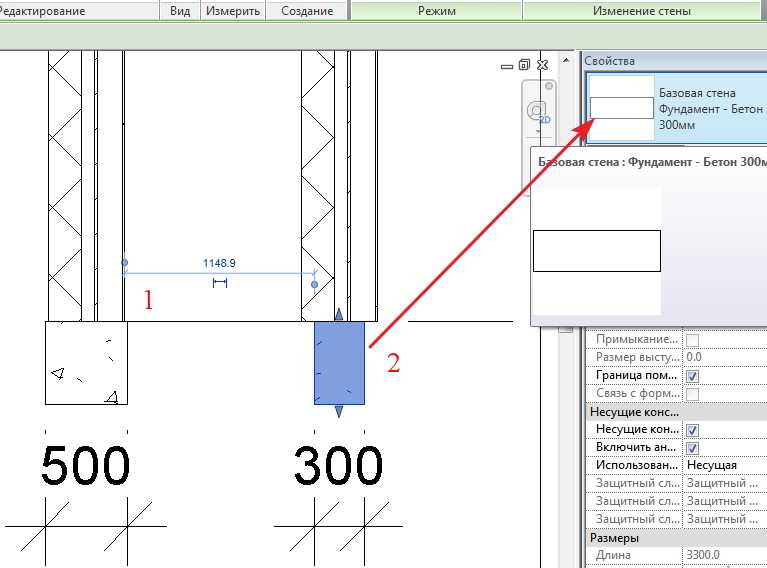

Расчет ширины
Для закладки основы здания важно, какой грунт на участке, на каком уровне находятся грунтовые воды, вес самого здания, насколько промерзает земля.
Все работы по проектированию основываются на инженерных расчетах. Это сложные расчеты, поэтому обычно пользуются усредненными значениями нагрузок для вычислений.
Крыша:
- шифер — 40-50 кг/м2;
- рубероид — 30-50 кг/м2;
- черепица — 60-80 кг/м2;
- листовая сталь — 20-30 кг/м2.
Стены:
- кирпич — 200-270 кг/м2;
- железобетон — 300-350 кг/м2;
- дерево — 70-100 кг/м2;
- каркас с утеплителем — 30-50 кг/м2.
Высчитать ширину можно по формуле:
Sопор ≥ Рдом/ Qн.сп, где:
Sопор – нижняя опорная площадь;
Рдом — вес здания;
Qн. сп — несущая способность грунта
Несущая способность грунта – это возможность грунта выдерживать нагрузку на 1 см площади.
Для двухэтажного дома
Для двухэтажного дома ширину рассчитывают исходя из ширины кладки и нагрузки, которую будет выдерживать дом. Однако, рассмотрим, какие параметры понадобятся для расчетов.
Во-первых, несущая способность – она должна полностью согласовываться с данным параметром. Во-вторых, толщина несущих стен планируется примерно на 0,1 м меньше, чем ширина основания. В-третьих, расстояние между фундаментом и армирующей сеткой должно быть 200 мм.
Для того чтобы совершенно точно рассчитать ширину фундамента, нужны такие значения, как вес, объем и площадь всего фундамента.
Наиболее точно рассчитать ширину сможет только специалист, они советуют тем, кто строит дом сам, брать за отправную точку ширину ленты фундамента 400 мм. Некоторые специалисты советуют просто делать ленту фундамента шире на 100 мм, чем предполагаемая ширина стен. Еще один способ определения ширины – подбор нагрузки так, чтобы на каждые 2 см фундамента приходилось не более 2 кг веса дома.
Для дома из бруса
Для дома из бруса ширина рассчитывается исходя, как говорилось выше, из ширины бруса, нагрузки на фундамент и качества грунта. Возьмем, к примеру, дом размером 6х8 м, размер бруса 15х15 см, ширина утеплителя 40 мм, наружной отделки 360 мм.
Рассчитать ширину ленты фундамента можно по очень простой формуле, примерно такой:
Ш = Б + У + О, где
Ш – ширина фундамента;
Б – ширина бруса;
У – ширина утеплителя;
О – ширина отделочного материала
В нашем случае складываем: 15 + 4 + 36 = 55. Получается, что ширина ленты должна быть 55 см.
Важно! Если на участке слабый, рыхлый грунт, то при установке фундамента советуем углубить его примерно на 80 см. Ширину подошвы можно сделать больше, чем верх ленты.
Для дома из пеноблоков
Для дома из пеноблоков не обязательно строить тяжелый громоздкий фундамент, так как этот материал достаточно легкий. Глубина расположения основания под дом может быть не ниже 60 см. Ширина делается больше ширины несущих стен на 10 см.
Для каркасного дома
Для каркасного дома свойственна легкость и надежность. Возводить его можно на любых почвах, фундамент заглубляется на 50 см. Толщина основания для данного типа дома должна быть равна толщине стен. Для тех, кто хочет рассчитать размеры с высокой точностью, можно предложить формулу:
Шф = Н: (С – В), где
Шф – ширина фундамента,
Н – нагрузка на площадь внешняя,
С – значение сопротивления грунта;
В – значение, учитывающее самую меньшую величину веса почвы.
Расчет высоты
По СНиПам фундамент должен выступать над землей не менее 20 см, однако, на практике, при учитывании главного параметра – глубины промерзания почвы, эта величина увеличивается до 30-35 см.
Чем глубже уровень промерзания, тем больше должна быть высота фундамента. При промерзании до 3 м, высота фундамента может доходить до 1м.
Для двухэтажного здания выбор высоты выступа фундамента над землей совершенно не важен, этажность никоим образом не влияет на устойчивость или прочность здания. При постройке руководствуются удобством сооружения входа в здание.
По нормам, при входе должно быть не меньше 3-х ступеней, а это возможно при оптимальном значении 35-40 см. Такой выступ выполняет еще одну функцию – защищает конструкции от постоянного воздействия грунтовых и атмосферных осадков. Также для того, чтобы вода не оказывала разрушительного действия на основание дома по окончании строительства желательно сделать отмостку вокруг здания.
Минимальным значением считается высота над землей – 35-40 см, но если фундамент будет выше этих значений, то это допустимо. Единственное условие – высота выступа не должна превышать ширину фундамента.
Подведем итог: фундамент – главная часть сооружения, от которого зависит долговечность здания. Поэтому подходить к его сооружению надо ответственно, точно производя расчеты и придерживаясь существующих норм и правил в строительстве.
Только в этом случае возводимое здание будет надежным, долго прослужит и станет надежным прибежищем.
Как правильно рассчитать размеры фундаменты Вы можете узнать, посмотрев следующее видео:
- Автор: Марина Романенко
- Распечатать
Оцените статью:
(3 голоса, среднее: 1.7 из 5)
Поделитесь с друзьями!
Почему ширина ленточного фундамента должна быть в три (3) раза больше его высоты на твердом грунте —
Время чтения: 3 минуты
Одна из вещей, которую молодые инженеры изучают на строительной площадке в рамках необходимого опыта, заключается в том, что при установке фундамента для стен ширина фундамента должна быть в три (3) раза больше ширины блока. Причина, которую обычно называют, состоит в том, чтобы дать каменщикам достаточно места для работы. При использовании блока толщиной 225 мм ширина фундамента должна быть (3 x 225) = 675 мм. При использовании блока толщиной 150 мм ширина фундамента должна быть (3 x 150) = 450 мм. Некоторые руководители участков обычно считают эти места ненужными. Некоторые могут использовать ширину 600 мм для блока 225 мм и ширину 400 мм для блока 150 мм.
При заливке бетона для ленточного фундамента на твердом грунте для малоэтажных зданий толщина бетона обычно составляет 225 мм для ленточного фундамента, тогда как для бунгало она обычно составляет 150 мм. Напомним, что для многоэтажных домов обычно используется блок толщиной 225 мм, а для бунгало – блок толщиной 150 мм.
Ожидается, что в целях экономии и безопасности ленточный фундамент для малоэтажного здания с использованием блока толщиной 225 мм должен иметь ширину основания B = (3 x 225) = 675 мм и глубину основания D 225 мм. Для бунгало, используя блок толщиной 150 мм, ширина основания должна быть B (3 x 150) = 450 мм, а глубина основания D — 150 мм.
Энергия уплотнения общелабораторных методов уплотнения
Причиной этого является плоскость сдвига , но это строго применимо к грунтам с хорошей несущей способностью (≥75 кНм -2 для бунгало и ≥100 кНм -2 для зданий от 2-х до средней этажности.На рисунках 1-3 показаны различные плоскости сдвига на основании блочной стены, изготовленной из блока толщиной 225 мм.На рисунке 1 показано, когда B = 3D.На рисунке 2 показано, когда B ˂3D, а на рисунке 3 показывает, когда B ˃ 3D
Рисунок 1; Плоскость сдвига при B (675) = 3D (3 x 225) Рис. 2; Плоскость сдвига при B (600) ˂ 3D (3 x 225) Рис. 3; Плоскость сдвига, когда B (900) ˃ 3D (3 x 225)
Из-за того, что плоскость сдвига бетона находится на уровне 45 0 , очень важно строго придерживаться рисунка 1, если не предполагается усиление фундамента. . Из Рисунка 1 видно, что плоскость сдвига блочной нагрузки не повлияет на основание, поскольку площадь под плоскостью сдвига достаточна для сопротивления поперечной силе. Рисунок 2 не следует принимать, поскольку он может быть неэкономичным. Рисунок 3 не следует использовать, если он не будет усиливать фундамент. Использование рис. 3 без армирования фундамента приведет к тому, что фундамент выйдет из строя при сдвиге из-за недостаточной площади для сопротивления сдвигающей силе. Даже если изначально можно принять рисунок 1, если не контролировать должным образом ручные земляные работы, можно получить рисунки 2 и 3. Необходимо, чтобы земляные работы фундамента контролировались должным образом. Точно так же заливка бетона фундамента должна надлежащим образом контролироваться, чтобы гарантировать, что ожидаемая толщина была достигнута.
Как проводить испытания удельного веса грунтов на основании BS 1377: 1990
Расчет ленточного фундамента
масштаб чертежа 1:
11.52345678910
Укажите тип фундамента
Опция 1 Опция 2 Опция 3 Опция 4 | Опция 5 |
Укажите размеры в миллиметрах
Ширина X
Длина Y
Высота В
Толщина А
Размер C

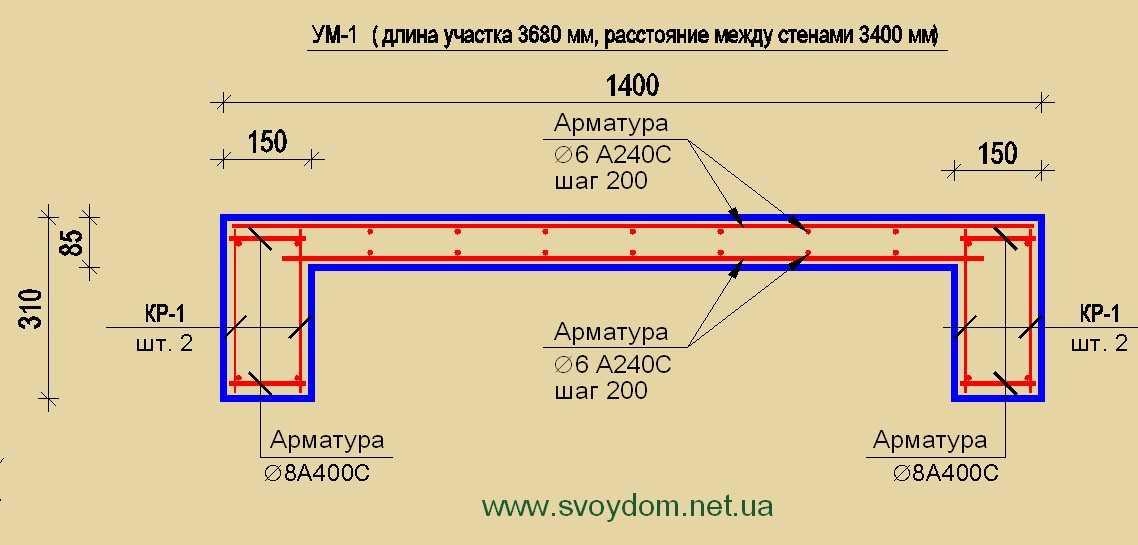

Арматура
Горизонтальные ряды G
012345678910
Вертикальные штанги V
012345
Шатуны Z
012345
Шаг С
Диаметр арматуры D
Опалубка
Толщина досок для опалубки Т
Длина доски L
Ширина доски E
Состав бетона
Вес одного мешка K
1 кубометр бетона в мешках F
Пропорции бетона по весу
Цемент : песок : гравий
:
:
Введите стоимость строительных материалов
Цемент (за мешок) M
песок (за 1 тонну) P
Гравий (на 1 тонну) B
Доски (на 1 куб. м) W
Арматура (на 1 тонну) N
в цвете
черно-белый рисунок
Справка
Введите необходимые размеры в миллиметрах
X — ширина фундамента
Y — длина основания
A — толщина фундамента
H — высота фундамента C — расстояние от перемычки до оси
А — толщина фундамента
Н — высота фундамента
S — шаг между соединениями
G — горизонтальные ряды
V — вертикальные стержни 0028 Z — Шатуны
Необходимое количество цемента для изготовления одного кубометра бетона в каждом конкретном случае разное.
Зависит от марки цемента, желаемой марки получаемого бетона, размеров и пропорций наполнителей.
Указано в мешках.
Не нужно повторять, насколько важен проект дома, чтобы рассчитать количество стройматериалов для фундамента дома.
Потому что стоимость монолитного фундамента доходит до третьей стоимости дома.
Данная услуга облегчит планировку и расчет цокольного этажа дома.
Помогите рассчитать количество бетона, арматуры, опалубочных щитов для устройства ленточного фундамента.
Чему вы можете научиться:
Площадь фундамента (Например, для определения количества гидроизоляции для покрытия готового фундамента)
Количество бетона для фундамента и плит перекрытия или заливки цокольного этажа (вот тут будет весело, когда из-за элементарных ошибок в умножении не хватает бетона)
Арматура — количество створок, автоматический расчет веса исходя из ее длины и диаметра
Площадь опалубки и количество бруса в кубометрах и в штуках
Площадь всех поверхностей (для расчета гидроизоляции подвала) и боковых поверхностей и основания
Добавлен расчет стоимости строительных материалов фундамента.
Эта же программа нарисует план фундамента.
Надеюсь, сервис будет полезен и тем, кто строит фундамент своими руками, и профессионалам-строителям.
Состав бетона
Пропорция и количество цемента, песка и гравия для изготовления бетона указаны по умолчанию в соответствии с рекомендациями производителей цемента.
Так же, как цена цемента, песка, щебня.
Однако состав товарного бетона сильно зависит от размера фракций щебня или гравия, марки цемента, его свежести и условий хранения. Известно, что при длительном хранении цемент теряет свои свойства, а качество цемента с повышенной влажностью ухудшается быстрее.
Обратите внимание, что стоимость песка и щебня указана в программе за 1 тонну. Продавцы также объявили цену за кубометр песка, щебня или гравия.
Удельный вес песка зависит от его происхождения. Например, речной песок тяжелее карьера.
1 кубометр песка весит 1200-1700 кг, в среднем — 1500 кг.
