Расчёт железобетонной балки

    Не смотря на то, что заводы железобетонных изделий производят большое количество готовой продукции, все же иногда приходится делать железобетонную балку перекрытия или железобетонную перемычку самому. Практически все видели строителей-монтажников, засовывающих в опалубку какие-то железяки, и почти все знают, что это — арматура, обеспечивающая прочность конструкции, вот только определять количество и диаметр арматуры, закладываемой в железобетонные конструкции, хорошо умеют только инженеры-технологи. Железобетонные конструкции, хотя и применяются вот уже больше сотни лет, но по-прежнему остаются загадкой для большинства людей, точнее, не сами конструкции, а расчет железобетонных конструкций.

    Расчёт железобетонной балки — это одна из наиболее часто встречающихся задач в частном секторе. Столкнувшись с задачей расчёта фундамента для своего дома я разложил его на множество «условно» отдельных балок, посчитал все возможные нагрузки и принялся за расчёты. Конечно, прежде всего я попытался разобраться в алгоритме расчёта и попытался посчитать всё вручную. Потом я нашёл несколько программок для расчёта жб балок и перепроверил свои расчёты. Не удовлетворившись данными этих программок, составил Exel-табличку, которая впоследствии переросла в программу калькулятор. Потом расчёты затянули меня на несколько месяцев в сопромат и программирование и как результат — вот довольно серьёзная программа расчёта ж/б балок.

С 12,01,2021 flash не поддерживается по умолчанию.
Вот способ от одного из подписчиков:
Шаг1. Удалить с компа все версии флэшплеера, у Adobe есть на сайте прога для этого.
Шаг 2. Скачать и установить флэшплеер версии 27 или ниже.

Метод работает в браузере Яндекс. Говорят, что ещё на Мозиле работает.  Правда, в Хроме не работает всё равно.

После ввода любых числовых значений не забываем нажимать Enter, чтобы калькулятор их посчитал!

     Основная идея расчёта сводится к тому, чтобы добиться баланса между прочностью бетона на сжатие и прочностью арматуры на растяжение. Иногда, в процессе расчётов каких-нибудь явно нереальных балок и нагрузок, можно увидеть, что калькулятор предлагает какое-то расчётное армирование, но при этом прочность балки не обеспечивается. Это следует понимать как то, что при таком сечении балки обеспечить прочность только арматурой невозможно. Т.е. калькулятор выдаёт сечение арматуры, при котором и бетон и арматура разрушатся одновременно и при этом наращивание армирования уже не приведёт к желаемому результату. Нужно либо уменьшать нагрузки/пролёты, либо увеличивать высоту/ширину сечения бетона.

 1. Геометрические параметры балки

      Некоторые программки, типа «Строитель+», расчитывают балку исходя из того, что известны длина пролёта, распределённая нагрузка на балку и марка бетона. В результате расчёта мы получим высоту, ширину и количество арматуры для обеспечения прочности балки. Это на начальном этапе не так и плохо, но зачастую геометрию нам диктуют условия строительства. Например, имея газобетонную стену шириной 290мм целесообразно сделать и балку перекрытия, скажем, над гаражными воротами шириной 290мм. Или, если вы хотите утеплить в последствии эту балку 5 см пенопласта, то нужно сделать ширину балки 240мм. Высоту тоже удобнее связать с высотой блока, ну или с 0,5 высоты блока, чтобы минимизировать отходы и работу по подрезке блоков. В случае балок внутри помещения зачастую у нас могут возникнуть ограничения по высоте балки. Например, проектируя гараж мы хотели получить выход на его крышу из «французского» окна второго этажа. При этом в гараже семиметровый пролёт, перекрываемый жб балкой — условие выхода из окна накладывало на высоту балки жёстке ограничение — не более 50см. Расчитывая ленту ростверка для фундамента по технологии ТИСЭ я так-же стремился сделать его по возможности ниже, чтобы на входе в дом было минимально возможное количество ступеней.

     Итак, всеми этими примерами я хотел сказать то, что геометрические параметры зачастую нам заданы внешними факторами и порой требуется посчитать, сможем ли мы вложиться в отведённое нам пространство, а если не сможем, то сколько нужно арматуры, чтобы это стало возможным. Конечно, для того, чтобы с чего-то начать подбор сечения в случае расчёта с нуля, неплохо было бы иметь какую-то отправную точку. Для этого нам нужно знать хотя бы два параметра: длину балки и нагрузку на балку. Двух этих параметров программе будет достаточно, чтобы предположить минимально возможные высоту и ширину балки (в столбике с расчётами мелким курсивом).

    Пример из моей стройки. Я, не зная ещё ничего о форме своей ленты-ростверка на столбах ТИСЭ, размышлял следующим образом. Диаметр столбов ТИСЭ у меня 200мм. В процессе их заливки я местами немного ошибался, то они на пару миллиметров толще, то уже, то при бурении бур увело в сторону на 5мм, то ветер сдувал разметочную верёвочку и т.п. В общем, я принял ширину ленты 220мм (200мм — столб + 20мм запас). Далее, высота балки обычно принимается как b / 0.3 ÷ 0.5, т.е. высота лежит в диапазоне 440 ÷ 730 мм. Нагрузки от каркасного дома у меня не большие, максимум 2500кг/м.п., а максимальный пролёт между столбами равен 2800мм в свету (ограничен несущей способностью грунта и диаметром расширения столба ТИСЭ). Потому рассчитываю балку сечением 440 х 220. При таких вводных данных получается, что для армирования достаточно 2 прута диаметром 10мм в одном ряду и процент армирования лежит ниже рекомендованного порога в 0,3%. Это не плохо, но экономически необосновано — нужно слишком много бетона! Поскольку ширину балки уменьшать некуда, уменьшаем высоту. Минимально рекомендованная 250мм, округляю её до целого числа 300мм (опалубку легче делать из двух досок 150мм). Считаем. Армирования достаточно 3 х 12мм и процент армирования в оптимальных пределах. Высота в 300мм меня устраивает по эргономическим соображениям, а расход бетона снижен на 32%. Ещё парочка расчётов со значениями высоты 250мм и 350мм показала, что 250мм требует уже большего расхода арматуры, и цена за арматуру начинает перевешивать экономию на бетоне, а 350мм вроде и не плохо, но усложняется конструкция опалубки и нужно «лишних» 2 куба бетона. Конечно, я не упомянул о классе бетона! Но, у нас в городе разница за куб бетона В20 и В30 не такая уж и большая, и я выбирал всегда бетон класса В30. Известны случаи, когда реальный класс бетона несколько не соответствует заказываемому, поэтому я предпочёл заказывать бетон более высокого класса в расчёте на то, что он, вероятно, на самом деле В25, а то и вовсе В20.

2. Определение опор балки

    С точки зрения сопромата, будет ли это перемычка над дверным или оконным проемом или балка перекрытия, значения не имеет. А вот то как именно балка будет опираться на стены имеет большое значение. С точки зрения строительной физики любую реальную опору можно рассматривать или как шарнирную опору, вокруг которой балка может условно свободно вращаться или как жесткую опору. Определить расчётную схему не сложно:

• Балка на шарнирных опорах. Если железобетонная балка устанавливается в проектное положение после изготовления, ширина опирания балки на стены меньше 200 мм, при этом соотношение длины балки к ширине опирания больше 15/1 и в конструкции балки не предусмотрены закладные детали для жесткого соединения с другими элементами конструкции, то такая железобетонная балка однозначно должна рассматриваться как балка на шарнирных опорах. Это наиболее вероятная схема в частном домостроении.

• Защемлённая на концах балка. Если железобетонная балка изготавливается непосредственно в месте установки, то такую балку можно рассматривать, как защемленную на концах только в том случае, если и балка и стены, на которые балка опирается, бетонируются одновременно или при бетонировании балки предусмотрены закладные детали для жесткого соединения с другими элементами конструкции. Во всех остальных случаях балка рассматривается, как лежащая на двух шарнирных опорах.

• Консольная балка. Балка, один или два конца которой не имеют опор, а опоры находятся на некотором расстоянии от концов балки, называется консольной. Например плиту перекрытия над фундаментом, выступающую за пределы фундамента на несколько сантиметров, можно рассматривать как консольную балку.

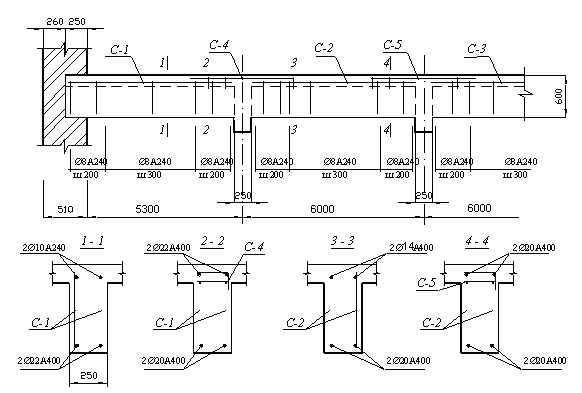

• Многопролетная балка. Иногда возникает необходимость рассчитать железобетонную балку перекрытия, которая будет перекрывать сразу две или даже три комнаты, монолитное железобетонное перекрытие по нескольким балкам перекрытия или перемычку над несколькими смежными проемами в стене. В таких случаях балка рассматривается как многопролетная на шарнирных опорах. Это уже значительно более сложная в расчёте конструкция. Её, конечно, можно рассматривать как отдельные шарнирно опёртые балки, но это совсем не так! При равных по длине пролётах самый большой изгибающий момент образуется не в пролётах, а над опорами и в этом случае особое значение приобретает рассчёт арматуры именно верхнего ряда. Мой калькулятор пока умеет рассчитывать лишь двухпролётные балки.

Лента-ростверк в фундаменте ТИСЭ однозначно относится к Многопролётным балкам, однако, я её рассчитывал, как набор несвязанных между собой шарнирно опёртых балок, нагруженных равномерной нагрузкой от стен дома. В реальности, конечно, все сегменты ленты армированы максимально длинными кусками арматуры (12 метров), соблюдая все правила армирования по расположению стыков, нахлёстов, примыканий, длин анкеровки и установке поперечных хомутов. Что даёт мне значительный запас по прочности в условиях очень «ажурного» сечения балки. Такую конструкцию целесообразнее расчитывать в два прохода: все центральные элементы — это балки с двумя защемлёнными концами, а пролёты возле углов и Т-образные примыкающие пролёты — по схеме с одним защемлённым и одним шарнирно-опираемым концами. Чем больше пролётов в балке, тем ближе она будет к подобному упрощению (начиная с 5 пролётов — разбежка ).

3. Определение нагрузки на балку

      Нагрузки бывают распределёнными и сосредоточенными. В жизни, конечно, всё сложнее: распределённые нагрузки могут быть равномерно и неравномерно изменяющимися, сосредоточенные нагрузки почти всегда сопровождаются некоторыми распределёнными, а ещё все эти сочетания могут быть статическими или динамическими, или обоими одновременно!  С одной стороны конструкцию следует рассчитывать на максимально неблагоприятное сочетание нагрузок, с другой стороны теория вероятности говорит о том, что вероятность такого сочетания нагрузок крайне мала и рассчитывать конструкцию на максимально неблагоприятное сочетание нагрузок, значит неэффективно тратить строительные материалы и людские ресурсы.  Поэтому при расчете конструкций динамические нагрузки используются с различными поправочными коэффициентами, учитывающими вероятность сочетания нагрузок, но как показывает практика, учесть все невозможно. Для примера я покажу вам свои расчёты нагрузки на ленту-ростверк:

Как видите, динамическая нагрузка вносит очень ощутимый вклад в суммарное значение всех нагрузок, хотя она вряд ли когда-нибудь случится. Для дальнейших расчётов я округлил нагрузку в 2242кг*м.п. до 2500кг*м.п., Вдруг я на старости лет увлекусь роялем и бильярдом одновременно =)

К этой же нагрузке стоит добавить ещё и нагрузку от собственного веса балки. При размерах 0,22 х 0,3 х 3 метров объём балки составит 0,198 м³, что при плотности железобетона 2500кг на кубометр составит 495кг. В калькуляторе эти величины так-же вычисляются, и автоматически добавляются к полезной нагрузке, если стоит галочка напротив строчки «Добавлять вес балки?»

     Поскольку стены дома конструктивно обшиты ОСП-плитами, равномерно распределяющими нагрузку от стоек каркаса по всему обвязочному брусу я принимаю нагрузку, как равномерно распределённую.

4. Класс арматуры

     В последнее время я несколько раз уже покупал арматуру, и ни разу не видел арматуру диаметров 10 — 16мм другого класса, кроме как А500С. Это самая подходящая арматура, рекомендованная современными правилами. Тем не менее, в программу-калькулятор я включил почти всю линейку современных классов арматуры (от А240 до А1000) и те классы, которые были в старых сводах правил (типа А-I, A-II, A-III). Мало ли, кто где какую арматуру раздобудет. Для расчётов и на практике я использовал арматуру класса А500С диаметром 12мм.

5. Армирование

     Этот пункт в калькуляторе находится в разделе исходных данных, однако имеет некоторую «обратную связь» от расчётов. Задавая количество прутов арматуры в растянутой зоне балки программа рассчитает требуемый диаметр этих прутов и если выбранный диаметр меньше расчётного, покажет это. Как выбрать количество прутов? Для этого в раздлах СНиП есть ряд правил, которые я описал в статье «правила армирования». В общем случае, если это не узенькая слабонагруженная перемычка над окном, рекомендуется не менее двух прутов. Есть ограничения и на максимальное количество прутов, обусловленное расстоянием между прутами. Это минимальное расстояние определено необходимостью свободного протекания бетонной смеси в тело ленты между стержнями арматуры фундамента при заливке бетона, возможностью его уплотнения и хорошей связи бетона с арматурой для совместной работы под нагрузкой. Минимальное расстояние между стержнями продольной арматуры не может быть меньше наибольшего диаметра стержней арматуры и не менее 25 мм для нижнего ряда арматуры и 30 мм — для арматуры верхнего ряда при двух рядах армирования. Таким образом, максимальное количество прутов:

N=b-2a/(D+25)

округлённое до меньшего целого. В моём примере ширина балки b=220мм, толщина защитного слоя a=35мм (задана пластиковыми фиксаторами арматуры типа «звёздочка»), диаметр  арматуры D=12мм:

N=220-2*35/(12+25)=4

С целью уменьшения арматурных работ я выбрал 3 прута. До расчётов диаметра мы еще дойдём.

6. Максимально допустимый относительный прогиб

      Все строительные, и не строительные тоже, конструкции прогибаются! Не бывает таких материалов, которые не гнутся совсем. Железобетон не исключение, он может прогибаться под нагрузками в некоторых пределах без разрушительных последствий, причём порой на достаточно большие величины. СНиП 2.01.07-85 «Нагрузки и воздействия» регламентирует максимально допустимые прогибы, причем часть из этих ограничений связаны не с конструктивными проблемами бетонных балок, а просто с эстетическими (некрасиво, если плита перекрытия над головой прогибается на 10см, не смотря на то, что прочность обеспечена!) Выбираем требуемый в конкретном случае прогиб. В моём примере выбран прогиб 1/200, что означает, что при пролёте 3 м максимальный прогиб может составить 15 мм.

7. Изгибающий момент  (начало расчётов)

   Определение изгибающего момента — ключевое действие в расчёте. Все последующие вычисления будут опираться на эту величину. К сожалению, существует очень много самых разнообразных случаев приложения нагрузки к балке, да и балки бывают на разных опорах, да ещё и балки бывают статически определимые и неопределимые. Потому нету одной универсальной формулы, по которой можно вычислить изгибающий момент в любой ситуации (возможно, математики скажут, что я не прав, но двойные интегралы в уравнениях общего вида лежат за гранью моего понимания). Для определения наиболее подходящей для каждого конкретного случая формулы я порекомендую вот этот сайт, формулами которого я пользовался для написания своего калькулятора. В моём примере с равномерно распределённой нагрузкой (2500кг/м + собственный вес балки 495 кг / 3 м = 2665 кг/м) и шарнирно опёртой балкой изгибающий момент считается по формуле:

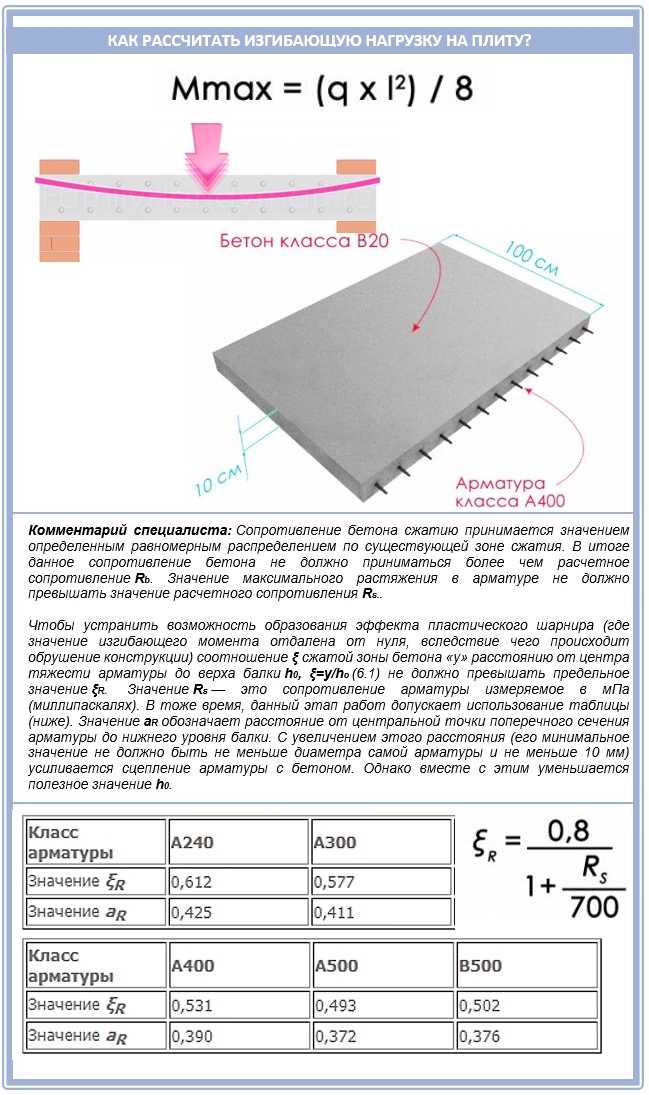

М=ql²/8

М=2665 х 3²/8=2998 кгс*м

Если бы нагрузка была сосредоточенной посередине балки, то:             М=Ql/4.

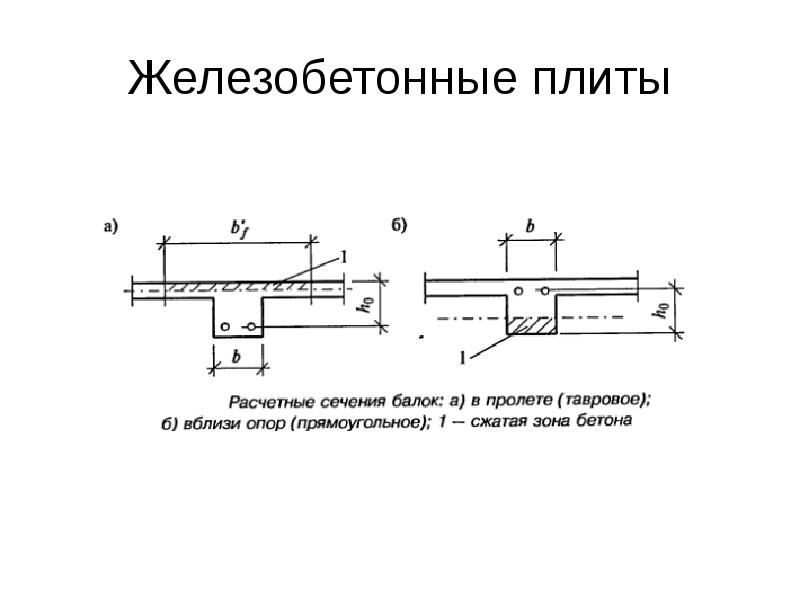

8. Высота сжатой зоны

      Следующим важным шагом является определение высоты сжатой зоны бетона и сравнение её с граничным условием.

     Железобетон — это композитный материал, прочностные свойства которого зависят от множества факторов, точно учесть которые при расчете достаточно сложно. Кроме того бетон хорошо работает на сжатие, а арматура хорошо работает на растяжение, а при сжатии возможно вспучивание арматуры. Поэтому конструирование железобетонной конструкции сводится к определению сжатых и растянутых зон. В растянутых зонах устанавливается арматура. При этом высота сжатой и растянутой зоны зараннее неизвестна и потому применять обычные методы подбора сечения, как для деревянной или металлической балки, не получится.

    Для начала определяем граничную высоту сжатой зоны. Это такая высота бетона, при которой его предельное напряжение на сжатие наступает одновременно с предельным напряжением в арматуре на растяжение. Т.е. при такой высоте сжатой зоны будет достигнут баланс между двумя разнонаправленными силами, сжатием и растяжением, и при превышении нагрузки произойдет одновременное разрушение бетона и обрыв арматуры. Граничная высота считается по следующей формуле:

ξr= ω/(1+Rs/Rpr*(1- ω/1,1))

где ω — характеристика сжатой зоны бетона, определяемая по формуле:

ω = k — 0,008 · Rb

где в свою очередь k — коэффициент, принимаемый равным для бетона:     тяжёлого — 0,85;      мелкозернистого — 0,80;

Rb — сопротивление бетона класса В25 сжатию: 14. 5 МПа.

Итого: ω = 0,85 — 0,008 · 14,5 = 0,734.

Rpr — предельное напряжение в арматуре сжатой зоны сечения, принимаемое равным 500 Н / мм²

Rs — сопротивление арматуры класса А500 растяжению, 435 МПа.

ξr=0,734/(1+435/500*(1-0,734/1,1))=0,57

Поскольку это относительная высота, её можно перевести в абсолютную: ξr*h=171мм.

    Высота сжатой зоны бетона c учётом сжатых стержней арматуры:

x=(RsAs-RscAsc)/(Rb*b)

где As — площадь сечений растянутой арматуры, в нашем примере 3 прута по 12мм, Asc — площадь сжатой арматуры (2 прута 10мм):

As=пR²*N;

 As=3,14*0,6²*3=3,39 см²     Asc=3,14*0,5²*2=1,57 см²

x=(435*3,39-400*1,57)/(14,5*22)=2,66 см

9. Коэффициенты Аm и Ar

      Расчёт требуемой площади арматуры можно вести по алгоритму, изображённому ниже:

      Для расчёта необходимого сечения арматуры нужно вычислить коэффициент Аm.

Аm=М/(Rb*h0²*b)

Поскольку М у нас в кг*м, Rb в Мпа, а величины b и h0 в см нужно всё привести к единым размерностям. М=2998 кг*м=299800 кг*см,  Rb=14.5 МПа=147,86 кг/см² , теперь можно считать:

Am=299800/(147,86*26,5²*22)=0,131

Если значение Am будет больше Ar, то потребуется увеличить сечение бетонной балки, или повысить класс бетона. Если же таких возможностей или желаний нет, то необходимо устанавливать арматуру в сжатой зоне бетона!

Коэффициент Ar вычисляется по формуле:

Ar=ξr(1-0,5ξr)

Ar=0,57(1-0,5*0,57)=0,408

Условие Am<Ar у нас выполняется, значит сжатой арматуры добавлять не требуется.

10. Площадь растянутой арматуры

      Расчёт необходимой площади сечения растянутой арматуры ведётся по формуле:

Fa=M/(Rs*h0*η)

где η = 0,5*(1+√(1-2*Am)) = 0,5*(1+√0,738) = 0,93

Поскольку у нас в расчёте опять размерности не совпадают, приведём все данные к единой системе, для удобства — к сантиметрам.

Rb=14.5 МПа=147,86 кг/см², Rs=435 МПа=4435,76 кг/см² .

Fa=299800/(4435,76*26,5*0,93)=2,74 см²

Поскольку количество стержней мы уже предварительно выбрали (N=3), то площадь сечения одного стержня должна быть не менее Fa/N = 2,74 / 3 = 0,914 см². Несложно посчитать диаметр этого стержня:

D=√(S/π)*20     D=10,79 мм

Округляем до ближайшего большего значения из номенклатурного ряда — 12мм. Итого, получается для армирования балки из моего примера достаточно 3 прута арматуры диаметром 12мм.

11. Проверка

   Поскольку площадь растянутой арматуры отличается от расчётной, можно провести обратный расчёт для того, чтобы узнать, насколько большой у нас получился запас прочности. Сначала вновь пересчитываем площадь арматуры:

As=N*π*(D/2)² = 3,39 см²

Затем считаем максимальный изгибающий момент. Если условие Am<Ar выполняется и высота сжатой зоны х>0, то используется формула:

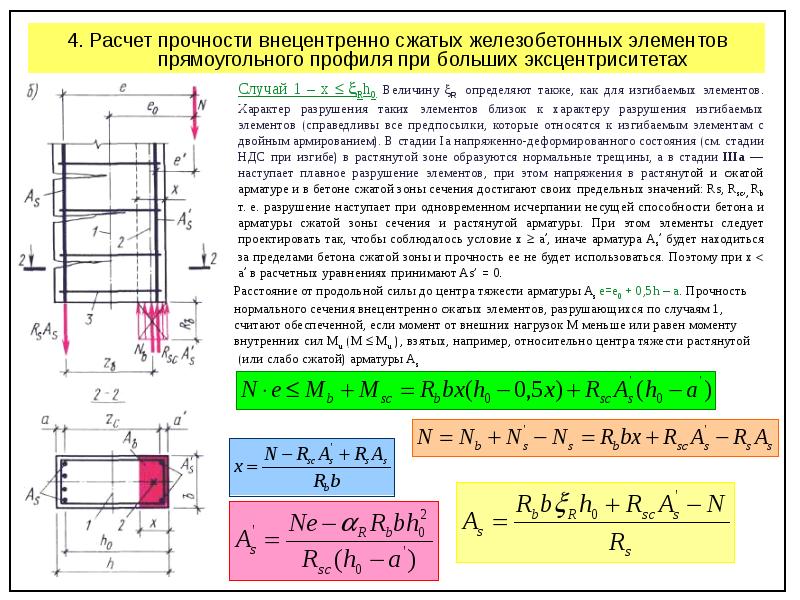

Mmax=Rb*b*х*(h0-0.5*х)+Rsс*Asс*(h0-a)

Mmax=147,86*22*2,66*(26,5-0,5*2,66)+4078,86*1,57*(26,5-3,5) =365078 кг*см      (3650,7 кг*м = 35,8 кН*м)

где a — толщина защитного слоя бетона 3,5 см, Rsc — Предел прочности арматуры на сжатие Rsc=400 МПа=4078,86 кг/см²

Если х меньше или равен нулю, то используется другая формула: Mmax=Rs*As*(h0-а)

А если не выполняется условие Am<Ar, то:                          Mmax=Ar*Rb*b*h0²+Rsс*Asс*(h0-a)

Для того, чтобы перевести это значение в распределённую нагрузку, воспользуемся формулой из пункта 7:

q=8M/l²

 q=8*3650,7/3²=3245 кг*м

Поскольку наша расчётная нагрузка составляет 2665 кг*м (с учётом собственного веса), то получается запас по прочности 21%.

12. Процент армирования

   Процент армирования балки, это не самая критически важная величина в расчёте, потому я её оставил на последнем месте. Считается эта величина по формуле:

μ = (Fa+Fa’)/b*h0*100

μ=(3,39+1,57)/(22*26,5)*100=0,85%

Существуют рекомендованные диапазоны процента армирования балок от 0,3 до 4% (для колонн до 5%), выведенные изходя из экономических и конструктивных соображений, и наш результат отлично вписывается в этот диапазон.

13. Прогиб

   Нередко бывает так, что прочность балки по первой группе предельных состояний достаточна, а вот расчёт по второй группе выходит за пределы допустимых деформаций. Потому расчёт на прогиб мне показался достаточно необходимым, чтобы потратить своё время и включить его в калькулятор. Приводимый ниже расчет не совсем соответствует рекомендациям СНиП 2.03.01-84 и СП 52-101-2003, тем не менее позволяет приблизительно определить значение прогиба по упрощенной методике. И хотя шарнирно опертая безконсольная однопролетная балка c прямоугольной формой поперечного сечения, на которую действует равномерно распределенная нагрузка — это частный случай на фоне множества возможных видов нагрузок, расчетных схем и геометрических форм сечения, тем не менее это очень распространенный частный случай в малоэтажном строительстве.

     Прогиб балки для моего примера считается по формуле:

f = k5qlᶣ/384EIp

Эта формула очень похожа на класическую формулу прогибов, как в расчётах деревянных элементов и отличается наличием коэффициента k. Этот коэффициент учитывает изменение высоты сжатой области сечения по длине балки при действии изгибающего момента. При равномерно распределенной нагрузке и работе бетона в области упругих деформаций значение коэффициента для приближенных расчетов можно принимать k = 0.86. Использование этого коэффициента позволяет определять прогиб балки (плиты) переменного сечения, как для балки постоянного сечения с высотой hmin. Таким образом в приведенной формуле остается только 2 неизвестных величины — расчетное значение модуля упругости бетона и момент инерции приведенного сечения Ip в том месте, где высота сечения минимальна. Остается только определить этот самый момент инерции, а модуль упругости примем равный начальному. Момент инерции приведённого сечения Ip вычисляется довольно сложным и запутанным методом, в процессе которого необходимо решать кубическое уравнение, поэтому, если очень хочется вникнуть в суть и пересчитать всё самому, отправлю вас на сайт, где этот метод описан по шагам с картинками, чтобы совсем уж не копировать сайт автора )

      Момент инерции балки J и момент сопротивления W калькулятор расчитывает по методике, описанной на указанном сайте и выдаёт результат в двух первых строчках правого столбца с расчётами.

14. Прочность по наклонным сечениям

      Этим расчётом никогда нельзя пренебрегать, поскольку бетон не переносит

растягивающих усилий, а возле опор, на которые опирается балка, создаются

именно такие усилия, которые к тому-же не скомпенсированы никакой арматурой

(если не ставить хомуты). Если расчёт по прогибу и по прочности проходит, то это

совсем не означает, что балка не разрушится возле опоры из-за наклонной трещины.

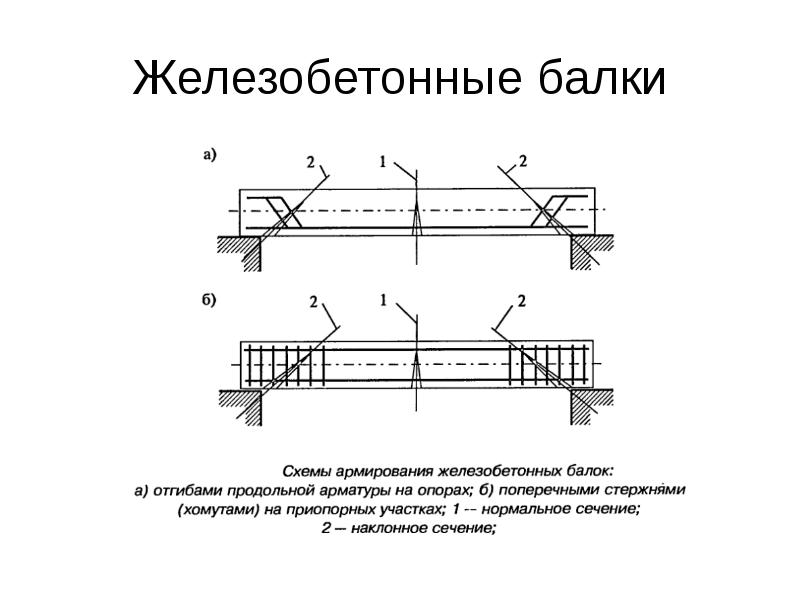

Суть возникновения этой трещины изображена на картинке справа.

     Для начала нам нужно определить реакции опор.

Поскольку мы рассматриваем нашу балку как шарнирно опёртую, то реакции левой и правой опор будут равны между собой, т.е. нагрузка между ними распределиться поровну.

Qопоры = q*L*0,5 = 2665 * 3 * 0,5 = 3998 кг = 39,2 кН (4т на  каждую опору)

Прочность балки по наклонным сечениям обеспечивается прочностью бетона и поперечной арматуры, расположенной в теле балки.

Выясняем необходимость постановки поперечного армирования по расчету из условия:

 Qопоры ≤ Qmin

где Qmin — расчетная поперечная сила, воспринимаемая железобетонным элементом без поперечной арматуры.

Расчетную поперечную силу Qmin, воспринимаемую элементом без вертикальной и (или) наклонной арматуры, допускается определять по формуле (7.78a) п.п. 7.2.1.6 СНБ 5.03.01-02 :

Qmin = ϕс * Rbt * b * ho

где коэффициент ϕс принимается равным:

 для тяжелого бетона — 0,6;
 для мелкозернистого — 0,5.

Rbt — сопротивление бетона растяжению Rbt=1,05 МПа=1050 кПа, а b и h0 выражены в миллиметрах.

Qmin = 0,6 * 1,05 * 220 * 265 = 36729 H = 36,7 кН

Поскольку Qопоры (39,2 кН) > Qmin (36,7 кН), бетон возле опоры не выдерживает нагрузки и требуется расчёт поперечного армирования.

15. Поперечное армирование

      Диаметр хомутов в вязанных каркасах должен быть не менее 5 мм при h ≤ 800 мм и 8 мм при h > 800 мм. Высота нашего сечения 300 мм, но для хомутов у нас запасена арматура диаметром 6мм. Хомуты представляют из себя изогнутую рамочку, обхватывающую продольную арматуру, а значит площадь сечения хомута является удвоенной площадью сечения арматуры диаметром 6мм:

 Asw = 3,14*0,3²*2 = 0,5652 см².

      Максимально допустимый расчётный шаг хомутов определяем по формуле (Пособие по проектированию жбк, к СНиП 2.03.01-84 п.п. 3.29 (46)):

Smax = ϕb4 * Rbt * b * ho²/Q

Smax = 1,5 * 1050 кПа * 0,22 м * 0,265² м / 39,2 кН = 0,62 м

где фb4 | фb3 | фb2:

 — для тяжёлого бетона: 1,5 | 0,6 | 2,00

 — для мелкозернистого и лёгкого плотностью выше D 1900: 1,2 | 0,5 | 1,7

 — для лёгкого D < 1900 и пористого: 1,0 | 0,4 | 1,5

    Однако, согласно СНБ 5.03.01-02 п.п. 11.2.21, в железобетонных элементах, в которых поперечная сила не может быть воспринята только бетоном, поперечную арматуру следует устанавливать с выполнением следующих конструктивных требований, определяющих шаг поперечных стержней:

— при h ≤ 450 мм — не более h/2 и 150 мм;
— при h > 450 мм — не более h/3 и 300 мм;

— не более 3/4h и 500 мм;

     Таким образом, в средней части пролета шаг поперечных стержней принимаем S = 3/4*30 = 22 см, (что не превышает 3/4h = 3/4*30 = 22,5 см). Исходя из равномерного распределения по длине центральной части у меня получилось 25 см, что, в принципе, допустимо в виду незначительного превышения Qопоры над Qmin.

      В приопорных участках шаг поперечных стержней не должен превышать 15 см и не более h/2 = 30/2 = 15 см. Принимаем 15 см.

Вычисляем интенсивность усилий в поперечных стержнях на единицу длины балки:

qs = Rsw * Asw / S

qs = 290 000 кПа * 0,00005652 м²  / 0,15 м = 109,27 кН/м

где Rsw — сопротивление растянутой поперечной арматуры класса АIII = 290 МПа;

Asw — площадь сечения арматуры хомута;

S — расстояние между хомутами в этой проекции, S = 15 cм.

Минимальная интенсивность:

qsmin = фb3 * Rbt * b / 2

qsmin = 0,6 * 1050 * 0,22 /2 = 69,3 кН/м

Требуемая интенсивность:

qsтр = Q² / (4 * Mb)

где Mb = фb2 * Rbt * b * ho²

Mb = 2 * 1050 * 0,22 * 0,265² = 32,44 кН·м

qsтр = 39,2² / (4 * 32,44) = 11,84 кН/м

Так как принятая интенсивность (109 кН/м) больше требуемой (11,84 кН/м) и больше минимальной (69,3 кН/м), оставляем шаг S = 15 см.

16. Ширина приопорных участков

      Ширину приопорных участков вычислим по длине проекции опасной наклонной трещины на продольную ось балки:

с0 = √(Mb/qs) = √(32,44 / 109,27) = 0,55 м

Учитывая границы с0 в расчёте (ho < c0 < 2ho), принимаем с0 = 53 см. Несущую способность наклонного сечения проверяем по условию:

Qmax = Mb / c0 + qs * c0 = 32,44 / 0,55 + 109,27 * 0,55 = 119 кН

Qmax (119 кН) > Qопоры (39,2 кН)

Условие выполняется! Такой запас несущей способности у нас образовался благодаря хомутам диаметром 6 мм. Для данного случая можно было использовать хомуты диаметром 5мм, которые даже в приопорных учасках можно было бы ставить на расстоянии, как и в средней части пролёта — 25 см,  но требования СНБ написаны не просто так!

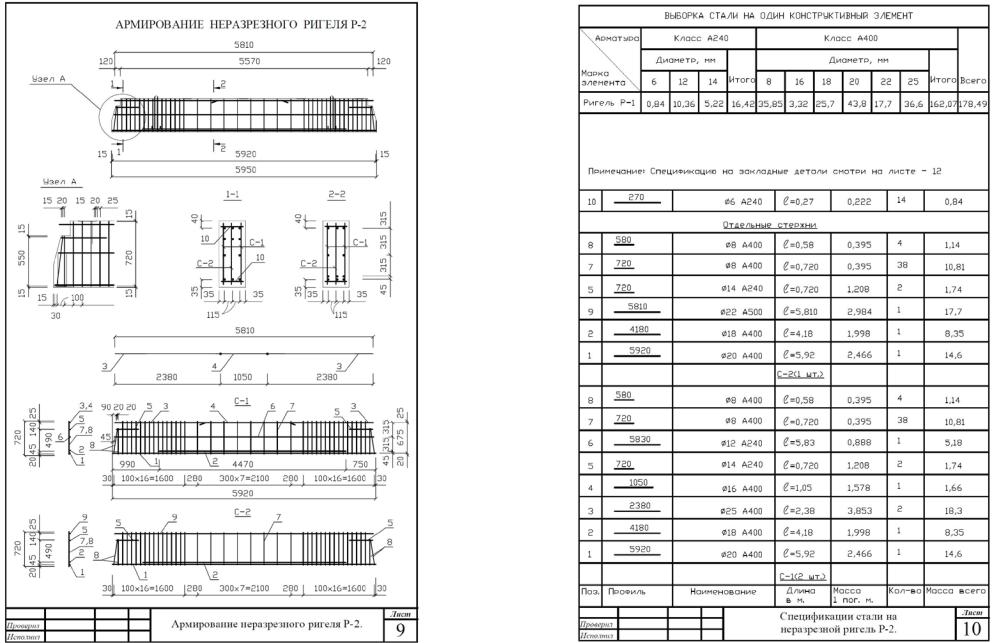

P.S.: Если у вас балка планируется неразрезная многопролётная и с более-менее равными пролётами (+/-10%), и вы её надеетесь посчитать самостоятельно, то вам может пригодиться график эпюр изгибающих моментов. Для совсем ручного счёта рекомендую пролистать статейку про монолитное реблисто-балочное перекрытие.

__________________________________________________________________________________________________________________________________________________________________

Более подробные инструкции по расчёту бетонных и железобетонных изделий можно получить в «Пособии по проектированию бетонных и ж/б конструкций», и в СНБ 5.03.01-02.  В документе изложено очень много информации по железобетону и так-же множество примеров расчётов.

Расчет индивидуальной железобетонной балки

При возведении зданий и сооружений для устройства перекрытий и стеновой кладки над различными проемами часто, помимо применения железобетонных балок и перемычек заводского изготовления, возникает необходимость в устройстве индивидуальных монолитных железобетонных балок непосредственно на строительной площадке.

Что касается строительства с применением несъемной опалубки, то индивидуальные балки являются его неотъемлемой структурной частью. При наличии конструкторской проектной документации вопросов по их устройству не возникает.

Но на площадках индивидуальных застройщиков весьма распространена практика строительства по архитектурным проектам, так называемым эскизникам, и расчеты монолитных балок приходится выполнять по ходу строительства.

Разберем, как можно выполнить расчет железобетонной балки самостоятельно.

Что принять за основу расчета (общие рекомендации)

Основными нормативами для расчетов железобетонных конструкций являются методики, изложенные в Пособиях к СНиП 2.03.01-84 и СП 52-101-2003.

Конечно, правильнее применять более «свежие» методики, но, судя по отзывам специалистов, для людей, решивших самостоятельно разобраться и рассчитать вручную железобетонную конструкцию, не имея предварительного опыта и специального образования, проще воспользоваться старой методикой.

При этом нужно учесть, что весь расчет следует выполнять в рамках одних нормативов. Если уж начали рассчитывать по новому, значит, во всем применяйте данные нового СП.

Для примера, как они могут различаться, приведем таблицы расчетных значений сопротивления бетона сжатию:

Расчетные значения сопротивления бетона сжатию (СНиП 2.03.01-84*(1996))

Расчетные значения сопротивления бетона сжатию (СП 52-101-2003)

Разница очевидна и по выбору типа бетона, и по количеству расчетных значений.

В дополнение приведем соответствие классов бетона по СНиП 2.03.01-84 маркам бетона по СНиП II-21-75, все еще используемым в обиходе (соответствие — по столбцам):

Марки бетона (СНиП II-21-75)

Классы бетона (СНиП 2.03.01-84)

Железобетон – материал, включающий в себя несколько составляющих, поэтому учесть работу каждого элемента в общей структуре балки (под влиянием всех факторов на ее несущую способность) весьма затруднительно и под силу лишь профессионалам, которые имеют опыт практических расчетов на основе сопромата.

Конечно, существуют специальные расчетные программы, но они весьма не дёшевы и имеют их крупные проектные организации. Для единичного же расчета углубляться в изучение этих программных комплексов нет особой целесообразности.

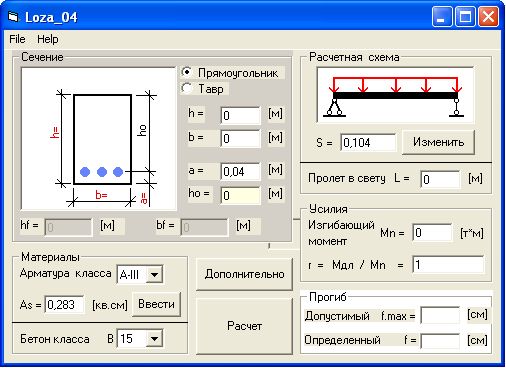

На помощь может прийти универсальная программа расчета железобетонной балки. Ее работа основана на автоматическом расчете основных параметров при введении исходных данных, таких как: длина перекрываемого пролета, тип железобетонной опоры, значения нагрузок и прочее.

Область применения бетонных блоков для стен подвалов довольно обширна. Кроме возведения ленточного фундамента, они применяются при строительстве технических подпольев и стен цокольных этажей, используются для обнесения опасных участков дорог, а также при постройке гаражей.

При строительстве любых сооружений и зданий основным из требований к конструкции является надежность, должное сопротивление деформированию во время воздействия различных нагрузок. О железобетонных балках перекрытия читайте здесь.

Встроенный в программу калькулятор бетонной балки определит количество арматуры, в зависимости от заданного диаметра стержней и сечения.

Ориентирами же могут служить следующие базовые положения:

• Вся арматура в железобетонной конструкции должна располагаться внутри бетона не ближе 2см от его поверхности
• Арматура должна работать на растяжение, поэтому устанавливать её следует в нижней части конструкции. В верхнем поясе рабочие арматурные стержни устанавливают в случаях, отдельного изготовления балки на строительной площадке с последующим подъемом краном для установки её в проектное положение
• Диаметр сечения рабочей (продольной) арматуры принимается не менее 12мм и класс её – АIII
• Высота сечения не менее(!) 1/20 части перекрываемого пролета (6м/20 = 0,3м)
• Значение отношения высоты к ширине от 2 до 4 (h/b = 2~4)

Также калькулятор железобетонной балки способен выполнить расчет на прочность и рассчитать прогиб.

Определение типа опирания балки

В зависимости от типа опирания (см. Устройство буронабивных свай) выбирается метод расчета. Рассмотрим основные типы опор железобетонных балок на несущие конструкции.

Шарнирный тип опирания.

Таковым считается случай, когда в проектное положение устанавливают предварительно изготовленную железобетонную балку.

Причем конструкцией не предусмотрены никакие закладные детали для последующего жесткого соединения с конструктивными элементами здания. Как правило при таком типе опирания ширина плоскости опирания на несущие конструкции (стены, колонны) не превышает 20см.

Жестко защемленная балка.

Чтобы считать балку жестко защемленной на концах, условия должны быть следующими: балка бетонируется одновременно с прилегающими конструкциями в составе монолитной стены, в ее конструкции имеются закладные детали для последующего жесткого соединения с остальными конструктивными элементами.

При бетонировании создает монолитные узлы соединений конструкций.

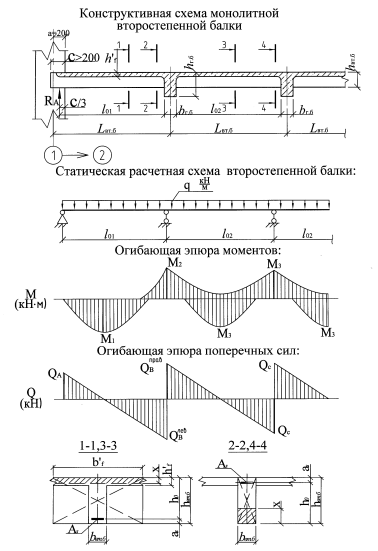

Многопролетное опирание.

При необходимости перекрыть несколько последовательно расположенных пролетов опирание балки выполняется на несколько опорных конструкций (колонны, простенки между окон).

Такое опирание рассчитывается как многопролетное в случае, если опоры шарнирные). Если опоры жесткие, то расчет ведется по каждому отдельному пролету, как по самостоятельной балке.

Консольное опирание.

Речь о таком типе опирания ведется, когда один или оба конца балки не имеют опор, а так же при отступе опор от концов на некоторое расстояние (свес с опоры).

Например: часть плиты перекрытия выпущена за пределы стены в виде козырька. Такую плиту можно рассматривать балкой с консольной опорой.

Нагрузки на балку

Еще из курса физики известно: все, что неподвижно закреплено (прибито, приклеено и пр.) на чём-либо – это статическая нагрузка.

Соответственно, движущиеся (прыгающие, сотрясающие и т.п.) объекты создают динамические нагрузки.

Но в свою очередь эти нагрузки в случае строительной физики подразделяются на сосредоточенные и равномерные. К сосредоточенным нагрузкам можно отнести, к примеру, бетонную скульптуру, установленную на перемычке (балке) арки.

С равномерными нагрузками несколько сложнее, так как они подразделяются еще на подгруппы: равномерно распределенные по всей поверхности, равномерно изменяющиеся по длине или ширине и неравномерно изменяющейся, соответственно.

Для сосредоточенной нагрузки единицей измерения принят килограмм (килограмм-сила (кгс), ньютон (Н)).

Единицей измерения для распределенной нагрузки принято отношение кгс/м?, однако, при расчетах сборных железобетонных балок для перекрытия значение распределенной нагрузки принимается на метр погонный (м.п.). Для построения эпюр изгибающих моментов к расчету принимается только длина, а высота и ширина игнорируются.

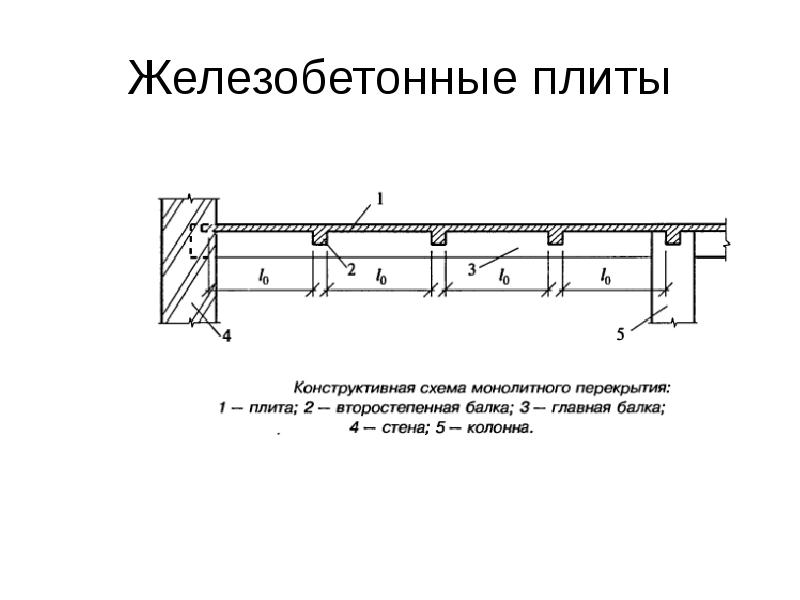

Чтобы перейти от метров квадратных к погонным, когда идет расчёт балки перекрытия, значение распределенной нагрузки умножим на показатель расстояния между балками перекрытия (их осями).

А если определяем нагрузку на перемычку, то плотность лежащего на перемычке материала конструкции, умножаем на ширину и высоту этой конструкции.

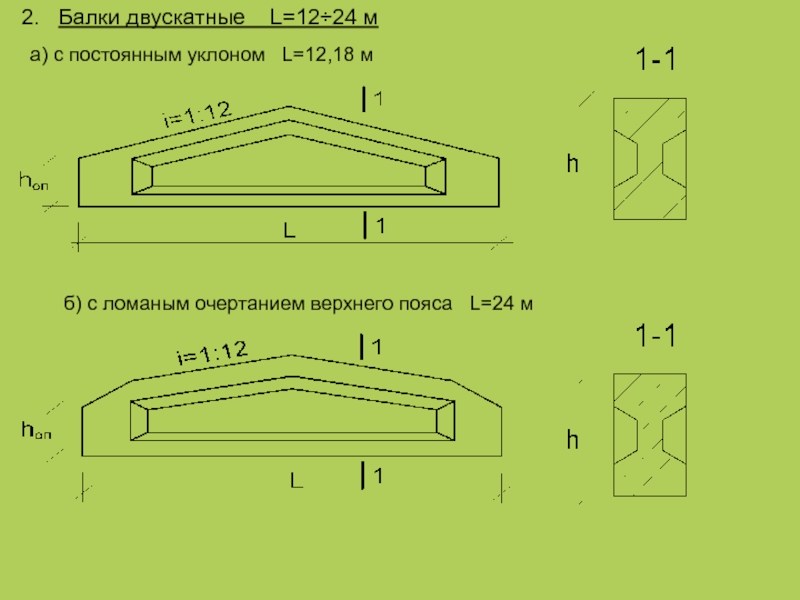

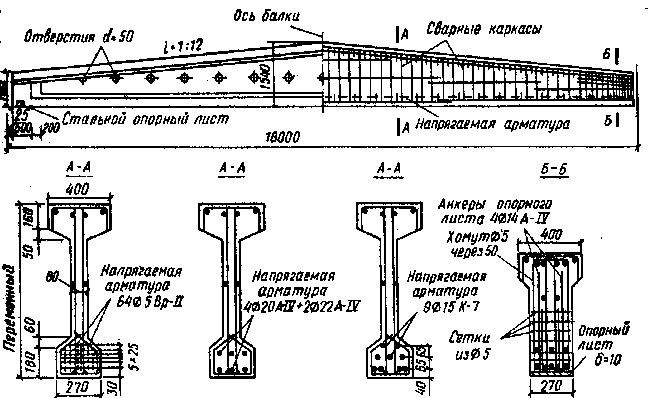

Арматура для изготовления стропильных и подстропильных железобетонных балок должна быть предварительно напряженной, для отдельных типов допускаются исключения предусмотренные ГОСТом.

При изготовлении железобетонных конструкций, плотность укладки бетона контролируют по коэффициенту уплотнения (отношение действительной плотности бетона к ее расчетному значению). О данном виде изделий читайте в этой статье.

От тщательности сбора и расчета нагрузок на балку зависит конструктивная надежность сооружения.

Но если со статическими нагрузками все более-менее ясно, то рассчитать возможные динамические нагрузки на все случаи жизни – занятие неблагодарное и приведет к малообоснованному удорожанию строительства.

Поэтому динамические нагрузки принимаются с различными коэффициентами, приближающими к реалиям возможности возникновения одномоментно различных динамических воздействий в данном конкретном месте.

Приведем некоторые значения, наиболее часто учитываемых при расчетах, нагрузок:

• Вес сборных железобетонных плит заводского изготовления (h=220 мм) 310 ~ 350кг/м2;
  Объемный вес бетона М200 — 2450 кг/м3;
• Полезная нагрузка на перекрытие с учетом различных коэффициентов:
  жилые помещения ~200 кг/м2
  офисные помещения ~ 250 кг/м2
• Вес покрытия пола из керамической плитки с цементно-песчаной стяжкой толщиной 25-30мм ~ 100 кг/м2
• Снеговые, дождевые, сейсмические и прочие нагрузки от природных факторов нужно принимать по СНиП 23-01-99*(«Строительная климатология») с учетом климатического района строительства.

Таким образом, выполнить расчет железобетонной балки вручную вполне возможно, но, на наш взгляд, гораздо рациональнее будет потрачено время, если воспользоваться какой-либо программой для расчета.

Определение несущей способности железобетонной балки с натянутой арматурой

Опубликовано 27 мая 2014 г. Энди Лин | Последнее обновление 20 января 2017 г. 2 комментария

В последнем посте я рассказываю о том, как определить необходимое армирование для прямоугольной балки. Чтобы подробнее остановиться на той же теме, я собираюсь показать вам , как на самом деле вычислить емкость (используя мою удобную блок-схему).

Это, скорее всего, просто для освежения знаний для многих из вас, но не помешает познакомиться с расчетами поближе (особенно если вы давно не проектировали бетон).

Цель

Чтобы определить мощность момента,

, ничего не запоминая, нужно просто следовать блок-схеме.

Блок-схема

Эта блок-схема также включает показанную выше диаграмму распределения напряжения/деформации.

Нажмите здесь, чтобы получить блок-схему

Дано

• (или ) Предоставленная арматурная сталь (или коэффициент стали).
•  Заданная прочность на сжатие. Обычно это 3000, 4000 или 5000 фунтов на квадратный дюйм.
• Заданный предел текучести арматуры. Обычно 60 000 фунтов на квадратный дюйм для новых зданий и 40 000 фунтов на квадратный дюйм для старых зданий.
• Ширина балки.
• Обычно общая глубина балки – покрытие – 1/2 диаметра арматурного стержня.

Определить

• Несущая способность сечения.

Быстрая проверка

В предыдущем посте я продемонстрировал следующую «быструю проверку»: [in²] и [in].

Пошаговый

#	Уравнение	Действие	Примечания/Объяснение
90 1	.0091		Вычислить	Это вычисляет размер блока напряжения сжатия.
2		Вычислить	Это отношение между плечом момента T-C и d. Он будет использован на шаге [8] для получения мощности момента.
3		Рассчитать	Расположение нейтральной оси от верхнего волокна. См. предыдущую публикацию/шаг блок-схемы [5] для расчета .
4		Рассчитать	Это деформация растянутой арматуры.
5		Проверка	Проверяется, контролируется ли секция растяжением или сжатием в соответствии с ACI 318, 9.3.2.2.
6		Вычислите, если ответ в [5] отрицательный (т. е. средства управления сжатием).	При контроле сжатия необходимо уменьшить коэффициент на основе этой формулы.
7		Рассчитайте, если ответ в [5] положительный (т. е. регуляторы натяжения).	Коэффициент для секции с регулируемым натяжением.
8		Рассчитать	Момент груз.
9		Рассчитать (необязательно)	Это коэффициент армирования, который вызовет «состояние сбалансированной деформации», когда эти два события происходят одновременно: Растянутая арматура уступает. Деформация бетона достигает 0,003. С точки зрения конструкции, вы просто хотите убедиться, что ваш коэффициент армирования меньше, чем это расчетное значение, чтобы предотвратить хрупкие разрушения.

Пример

Дано

• (4-NO.8)

Quick проверка

Quick. Дело в том, чтобы убедиться, что мы не испортили реальный расчет где-то по пути.

Мы проверим реальную емкость в таблице ниже.

Use the Flowchart

#	Equation	Results	Notes/Explanation
1		6.1961 in
2		0.8451
3		7,2895 в	рассчитывается как 0,85 для .
4		0,0052
5		Да, регуляторы натяжения.
6		Not applicable
7		0.90
8		240 kip-ft	This is pretty close to the quick check (253 kip -ft), что означает, что мы, вероятно, не напортачили арифметически.
9		0,0214	По сравнению с , коэффициент сбалансированного армирования больше; поэтому мы не получим хрупкий отказ, что хорошо.

Готово!

Вот оно. Это полезно? Позвольте мне знать в комментариях ниже.

Расчет прямоугольной железобетонной балки

🕑 Время чтения: 1 минута

Железобетонные балки — это элементы конструкции, предназначенные для восприятия поперечных внешних нагрузок. Нагрузки вызывают изгибающий момент, силы сдвига и, в некоторых случаях, кручение по всей длине.
Кроме того, бетон прочен на сжатие и очень слаб на растяжение. Таким образом, стальная арматура использовалась для восприятия растягивающих напряжений в железобетонных балках.
Кроме того, балки поддерживают нагрузки от перекрытий, других балок, стен и колонн. Они передают нагрузки на поддерживающие их колонны.
Кроме того, балки могут быть просто поддерживаемыми, сплошными или консольными. они могут иметь прямоугольное, квадратное, Т-образное и Г-образное сечение.
Балки могут быть одинарными или двойными. Последние используются, если глубина луча ограничена.
Наконец, в этой статье будет представлена ​​конструкция прямоугольной железобетонной балки.

Содержание:

• Руководства по проектированию
  • Глубина луча (H)
  • Ширина луча (B)
  • Стальная армирование
  • Распродажа между стержнями
  • Бетонная защита.
  • Первый подход будет представлен ниже.
    Прежде чем приступить к проектированию железобетонной балки, необходимо сделать определенные предположения. эти руководящие принципы предоставляются определенными кодексами и исследователями.
    Следует знать, что опыт проектировщика играет существенную роль в принятии этих предположений.

    Глубина луча (h)

    Не существует единой процедуры расчета общей глубины балки (h) для проектирования. Тем не менее, можно следовать определенным рекомендациям для расчета глубины луча, чтобы можно было удовлетворить требования к отклонению.

    • ACI 318-11 предоставляет рекомендуемую минимальную толщину для ненапряженных балок, если не рассчитываются прогибы. т
    • Канадская ассоциация стандартов (CSA) предоставляет аналогичную таблицу, за исключением того, что один непрерывный конец равен 1/18.

    Таблица 1 Минимальная толщина ненапряженных балок, если не рассчитываются прогибы

    Минимальная толщина, ч
    Просто поддерживается	Один конец сплошной	Оба конца сплошные	Консоль
    Элементы, не поддерживающие и не прикрепленные к перегородкам или другим конструкциям, которые могут быть повреждены при больших прогибах
    л/16	л/18,5	л/21	л/8
    Примечания: Приведенные значения должны использоваться непосредственно для элементов из бетона нормальной массы и арматуры марки 420. Для других условий значения изменены следующим образом: а) Для легкого бетона с равновесной плотностью ( wc) в диапазоне от 1440 до 1840 кг/м3 значения умножаются на (1,65 – 0,0003 wc ) , но не менее 1,09. б) Для fy , кроме 420 МПа, значения умножаются на (0,4 + к /700) .

    • Глубина балки также может быть оценена на основе отношения пролета к глубине. IS 456 2000 обеспечивает отношение пролета к глубине для управления отклонением балки, как указано в таблице 2.

    Таблица 2. Соотношение пролёта к высоте в зависимости от пролёта и типа балок, IS 456 2000

    Пролет балки	Тип балки	Отношение ширины к глубине
    До 10 м	Просто поддерживается	20
    	Консоль	7
    	Непрерывный	26
    Более 10 м	Просто поддерживается	20*10/пролет
    	Консоль	—
    	Непрерывный	26*10/пролет

    Ширина балки (b)

    Отношение глубины луча к его ширине рекомендуется составлять от 1,5 до 2, причем наиболее часто используется верхняя граница 2. Расположение арматуры является одним из основных факторов, определяющих ширину балки.
    Таким образом, при оценке ширины луча необходимо учитывать минимальное расстояние между стержнями. Ширина балки должна быть равна или меньше размера колонны, поддерживающей балку.

    Стальная арматура

    ACI 318-11 обеспечивает минимальный и максимальный коэффициент усиления. Коэффициент армирования является показателем количества стали в поперечном сечении.
    Таким образом, любые значения в этом диапазоне могут быть использованы для проектирования балки. Тем не менее, выбор зависит от требований к пластичности, конструкции и экономических соображений.
    наконец, рекомендуется использовать 0,6*максимальный коэффициент армирования.
    Арматурный стержень размеры
    Как правило, рекомендуется избегать использования стержней больших размеров для балок. Это связано с тем, что такие стержни вызывают растрескивание при изгибе и требуют большей длины для развития их прочности.
    Тем не менее, стоимость размещения большого размера стержня меньше, чем стоимость установки большого количества стержней малого размера.
    Кроме того, обычные размеры стержней для балок варьируются от № 10 до № 36 (единица СИ) или от № 3 до № 10 (обычная единица США), а два стержня большего диаметра № 43 (№ 14) и № .57 (№ 18) используются для колонн.

    Кроме того, можно смешивать стержни разного диаметра, чтобы более точно соответствовать требованиям к площади стали.
    Наконец, максимальное количество стержней, которые можно установить в балку заданной ширины, определяется диаметром стержня, минимальным расстоянием между ними, максимальным размером заполнителя, диаметром хомута и требованиями к бетонному покрытию.

    Расстояние между стержнями

    ACI 318-11 определяет минимальное расстояние между стержнями, равное диаметру стержня или 25 мм. Это минимальное расстояние должно поддерживаться, чтобы гарантировать правильное размещение бетона вокруг стальных стержней.
    Кроме того, для предотвращения образования воздушных карманов под арматурой и обеспечения хорошего контакта между бетоном и стержнями для достижения удовлетворительного сцепления.
    Если в балку укладывают два слоя стальных стержней, то расстояние между ними должно быть не менее 25 мм.

    Защита бетона для арматуры

    проектировщик должен поддерживать минимальную толщину или бетонное покрытие за пределами самой внешней стали, чтобы обеспечить сталь адекватной защитой бетона от огня и коррозии.
    В соответствии с кодом ACI 7.7, бетонное покрытие толщиной 40 мм для залитых на месте балок, не подверженных непосредственному воздействию земли или погодных условий.
    Покрытие толщиной не менее 50 мм, если бетонная поверхность подвергается воздействию погодных условий или соприкасается с ней.
    Для упрощения конструкции и, как следствие, снижения затрат габаритные размеры балок b и h округлены почти до ближайших 25 мм.

    Процедура проектирования прямоугольной железобетонной балки

    Расчет бетонной балки включает расчет размеров поперечного сечения и площади армирования для сопротивления приложенным нагрузкам.
    Существует два подхода к проектированию балок.
    Во-первых, начните проектирование с выбора глубины и ширины балки, а затем рассчитайте площадь армирования.
    Во-вторых, предположим площадь армирования, затем рассчитаем размеры поперечного сечения.

    Первый подход будет представлен ниже

    Для расчета железобетонной балки прямоугольного сечения используется следующая методика:

    • Сначала выберите эффективную глубину луча (d) и ширину (b). Эффективная глубина может быть рассчитана с использованием глубины луча (h).
    • Затем рассчитайте требуемый коэффициент сопротивления изгибу, предположим ?=0,9
    • После этого найдите коэффициент армирования, соответствующий рассчитанному выше вычислению сопротивления изгибу,
    • Коэффициент армирования должен быть меньше максимального коэффициента армирования и больше минимального коэффициента армирования.
    • Минимальный коэффициент армирования,
    • Максимальный коэффициент усиления
    • Можно использовать любой коэффициент армирования, но последний обеспечит деформацию стали не менее 0,005.
    • После этого вычислить область усиления,
    • Затем найдите количество стержней, разделив площадь армирования на площадь одного стержня.
    • Наконец, проверьте, можно ли разместить стержень в пределах выбранной ширины поперечного сечения,
    • Значение S должно быть не менее 25 мм, что является минимальным требуемым расстоянием между соседними стержнями.

    Где:
    R: коэффициент сопротивления изгибу
    p: коэффициент усиления
    Mu: факторизованный момент нагрузки
    : коэффициент снижения прочности
    b: ширина поперечного сечения
    d: эффективная глубина поперечного сечения балки от вершины балки до центра армирующего слоя.
    fc’: прочность бетона на сжатие
    fy: предел текучести стальных стержней
    p_u: предельная деформация бетона, равная 0,003 по коду ACI и 0,0035 по EC.
    p_0,004: коэффициент армирования при деформации стали, равный 0,004
    p_0,005: коэффициент армирования при деформации стали, равный 0,005
    Как: площадь армирования
    S: расстояние между соседними стержнями
    n: количество баров в одном слое

    Конструкция прямоугольной балки на сдвиг

    Расчет на сдвиг включает оценку расстояния между хомутами для поддержки предельного сдвига. Обычно часть бетона сопротивляется сдвигающей силе, а та часть, которая не поддерживается бетоном, удерживается поперечной арматурой.

    • Во-первых, вычислите предельную силу сдвига на расстоянии d, которое является глубиной поперечного сечения. Существуют исключения, в которых сдвиг на поверхности опоры должен использоваться для расчета на сдвиг. Например, когда нагрузки приложены к нижней части балки.
    • Во-вторых, оцените расчетную прочность бетона на сдвиг,
    • Армирование на сдвиг не требуется, если Vu< 0,5Vc.
    • Если 0,5Vc>Vu< Vc , то предусмотрите только арматуру с минимальным сдвигом.
    • Обеспечить поперечную арматуру, когда Vu> Vc.
    • В-третьих, выберите пробную область стальной стенки на основе стандартных размеров хомутов в диапазоне от № 10 до № 16.
    • Умножьте площадь поперечной арматуры на количество опор хомутов, чтобы вычислить площадь поперечной арматуры.
    • В-четвертых, найдите расстояние для хомута для вертикальных и наклонных хомутов соответственно, используя уравнения 12 и 13.
