Для создания теплой и комфортной атмосферы в доме используются не только традиционные системы отопления, но и другие методы, среди которых – теплый пол. Что это за система и как правильная технология укладки теплого пола поможет повысить комфорт проживания в домах и квартирах? Подробнее об этом и пойдет речь в данной статье.

Теплый пол своими руками

Содержание статьи

• 1 Что такое теплый пол
  • 1.1 Несколько слов об экономии
  • 1.2 Преимущества и недостатки
• 2 Классификация теплых полов
  • 2.1 Инфракрасный
  • 2.2 Термоматы
  • 2.3 Кабельный
  • 2.4 Водяной
• 3 Сравнительная характеристика
  • 3.1 Калькулятор длины контура труб теплого пола
• 4 ТОП-3 популярных производителей электрических теплых полов
  • 4. 1 Caleo
  • 4.2 Rehau
  • 4.3 Devi
• 5 Технология укладки водяного пола
  • 5.1 Подготовительный этап
  • 5.2 Монтаж труб
  • 5.3 Выполнение стяжки
• 6 Последующий уход
  • 6.1 Цены на трубы для теплого пола Rehau
  • 6.2 Видео – Укладка теплого пола под плитку

Что такое теплый пол

Это специальная система, предназначенная для поддержание температуры пола в необходимых диапазонах. Теплый пол позволяет поддерживать оптимальную температуру в доме или квартире независимо от времени года. Чаще всего применяются водяные и электрические системы подогрева. Конструкция водяного пола состоит из трубопровода, по которым течет вода, и специального устройства, нагревающего жидкость и распространяющего ее по всей системе. Трубки монтируются в бетонную стяжку.

Теплый водяной пол

Мнение эксперта

Афанасьев Е.В.

Главный редактор проекта pol-exp.com

Инженер.

Задать вопрос эксперту

Электрические системы состоят из регуляторов и специальных нагревательных элементов (матов). При монтаже системы эти маты укладываются под напольным покрытием. Как вариант, поверх матов можно уложить керамическую плитку или залить самовыравнивающейся смесью. Готовая конструкция обладает высокой прочностью и безопасностью. К тому же правильно смонтированный теплый пол прослужит не один десяток лет.

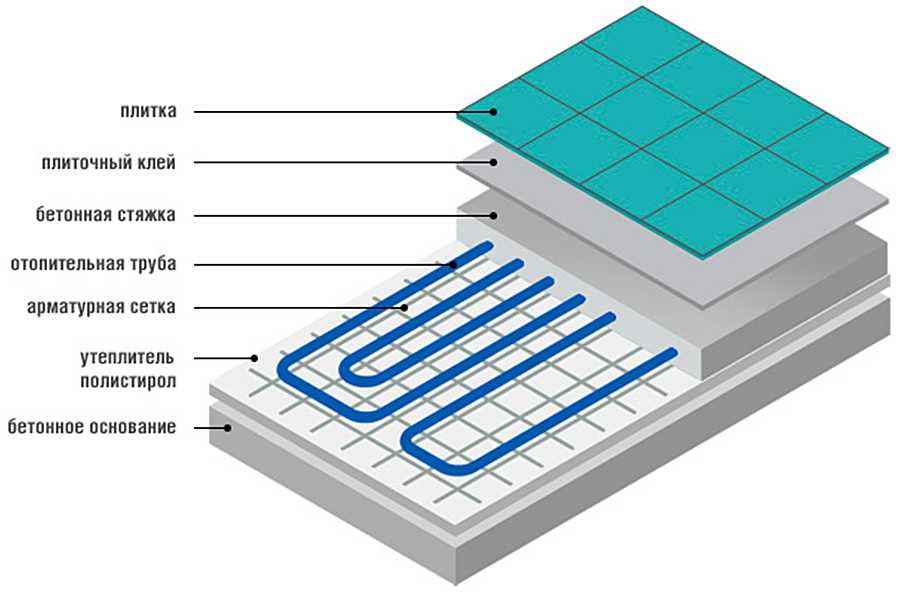

Устройство теплого пола

Несколько слов об экономии

Если рассматривать теплые полы с экономической стороны, то их выгода проявляется лишь в некоторых случаях. В первую очередь, при монтаже электрической системы нагревательные маты необходимо выбирать в соответствиями с размерами поверхности пола, которая будет нагреваться. Использование слишком больших матов приведет к перерасходу электроэнергии. При условии, что электрическая система будет оснащена регулятором температуры, можно с уверенностью сказать, что стоимость центрального отопления будет равна стоимости отопления теплыми полами. Но дом при этом должен быть хорошо изолирован и оборудован качественными пластиковыми окнами.

Насколько выгоден теплый электрический пол

Обратите внимание! Эксплуатация водяных теплых полов обходится владельцам намного дешевле, чем электрическая система, поэтому их часто используют в качестве основного источника тепла в доме.

Водяные теплые полы или электрические

Преимущества и недостатки

Плюсы

• равномерное распределение тепла по площади помещения;
• система не создает никаких проблем людям, страдающих от астмы или аллергии;
• вырабатываемая энергия является абсолютно безопасной;
• простой монтаж и эксплуатация теплого пола;
• установленная система не занимает полезное пространство в доме;
• конвекционные потоки при использовании системы подогрева пола отсутствуют.

Минусы

• высокая стоимость электроэнергии при сравнении с другими видами топлива;
• наличие терморегулятором и умелое их использование является обязательным условием при эксплуатации теплого пола;
• при возникновении какой-либо неисправности необходимо демонтировать напольное покрытие;
• система не используется в больших производственных помещениях (их отопление не выгодное с экономической точки зрения).

Минусов у теплого пола мало, поэтому данная система и пользуется большой популярностью и современный строительный рынок предлагает несколько видов таких систем.

Что влияет на энергопотребление теплого пола

Особенности теплообмена в комнате

Как выглядит водяной теплый пол

Классификация теплых полов

Благодаря желанию людей улучшить качество жизни появились новые системы подогрева пола. Речь идет о таких видах, как инфракрасный пол, термоматы, кабельная и водяная системы. Рассмотрим каждую из разновидностей отдельно.

Классификация теплых полов

Инфракрасный

Под термином «инфракрасный теплый пол» подразумевается система, основой которой является тонкая нагревательная пленка. При подключении системы к питанию углеродная пленка излучает инфракрасные лучи, нагревающие не воздух в помещении, а предметы. Система успешно используется в качестве дополнительного или основного вида отопления дома. К преимуществам данной разновидности относится универсальность системы, ведь ее можно монтировать под любое напольное покрытие.

Инфракрасный теплый пол

Читайте также: Подключение теплого пола

Термоматы

Это современный метод подогрева пола, при котором на основание укладываются специальные маты, питающиеся от электричества. При монтаже термоматов уровень пола в доме остается практически неизменным. Функцию нагревательного элемента в термоматах выполняет карбон (углеродный порошок).

Термоматы или тонкокабельный пол

Кабельный

Классическая система подогрева пола, состоящая из нагревательных секций. Изначально в домах монтировались одножильные электрические полы, но со временем система модернизировалась. Теперь кабельная система представляет собой двужильный теплы пол или специальный экран, выполненных из фольги. Монтаж и эксплуатация системы очень просты, из-за чего кабельный пол пользуется высоким спросом на рынке.

Кабельный теплый пол

Водяной

Одна из самых распространенных разновидностей теплого пола, используемая преимущественно в коттеджах или частных домах. Если говорить о старых многоэтажных домах, то монтировать водяной пол там не рекомендуется из-за возвращения охлажденной воды из контура теплого пола обратно в стояк. Это приведет к тому, что соседи будут из крана получать не горячую воду, а прохладную. К основным преимуществам теплого водяного пола можно отнести экономию на электричестве. Если технология монтажа была соблюдена, то водяная система будет работать практически со всеми видами напольных покрытий.

Водяной теплый пол

Профильные маты для укладки теплого пола

Сравнительная характеристика

Поскольку водяные и электрические системы подогрева пола являются основными, важно ознакомиться с их сравнительными характеристиками. Ниже приведены некоторые вопросы для сравнения разных видов систем.

Теплый пол — какой лучше выбрать

Таблица. Сравнение разных систем теплого пола.

Выбор теплого пола

Выбирать тот или иной вид теплого пола необходимо с учетом не только своего бюджета, но и места дальнейшей установки. Как только система будет выбрана, а все материалы закуплены, можно приступать к монтажу.

Калькулятор длины контура труб теплого пола

Перейти к расчётам

Внесите запрашиваемые данные и нажмите кнопку «Рассчитать длину контура»

Площадь, на которой будет производиться укладка контура, м²

Выбранный шаг укладки контура, мм

ТОП-3 популярных производителей электрических теплых полов

Caleo

Пленочный инфракрасный теплый пол Caleo предназначен для быстрого монтажа системы обогрева «теплый пол» методом «сухого монтажа», без стяжки и пыли. Идеально подходит при косметическом ремонте под ламинат, ковролин, линолеум и паркетную доску.

Caleo

Плюсы

• высокое качество;
• отличная теплоотдача;
• в комплекте все необходимое для монтажа;
• инструкция по установке и монтажу в комплекте.

Минусы

• повышенная хрупкость пленки.

теплый пол caleo

Rehau

Теплый пол Rehau электрический представляет собой систему двужильных саморегулирующих кабелей фиксированной длины, обладающих повышенным сопротивлением. Снаружи они покрыты двойным слоем изоляции и защитной оплеткой.

Rehau

Плюсы

• отличное качество;
• монтаж под любое покрытие;
• оптимальное распределение тепла.

Минусы

• относительно высокая стоимость.

rehau solelec

Devi

Электрический теплый пол Devi производится в Дании. Продукцию компании отличает высокое качество, доступная цена и универсальность. Все комплектующие данной торговой марки подходят к любому типу теплых полов выпускаемых этим производителем.

Devi

Плюсы

• простой монтаж;
• не сушит воздух;
• гарантия от производителя;
• срок службы более 20 лет.

Минусы

• высокое энергопотребление.

теплый пол devi

Технология укладки водяного пола

Процесс укладки теплого пола достаточно сложный, поэтому его разделяют на несколько этапов – подготовка, монтажные работы и выполнение стяжки. Ниже приведены пошаговые инструкции для каждого из вышеуказанных этапов.

Укладка теплого пола

Подготовительный этап

Шаг 1. Демонтируйте старое напольное покрытие, удалив все лаги и доски. На основании пола можно оставить остатки кирпича.

Удалите старый пол

Шаг 2. Так выглядит пол после полного демонтажа досок.

Демонтируйте все доски

Шаг 3. Удалите лаги, чтобы основание было готов к дальнейшей работе.

Подготовьте основание для дальнейшей работы

Шаг 4. Используйте лазерный уровень для определения высоты будущего пола. Ориентироваться нужно на входную дверь в помещении.

Воспользуйтесь лазерным уровнем

Шаг 5. Нанесите на стены разметку. Одна метка указывает на толщину слоя утеплителя, а вторая – на границу между трубами системы и стяжкой.

Нанесите разметку на стены

Шаг 6. Нанесите метки на стены комнаты по всему ее периметру, ориентируясь по лазерному уровню.

Опирайтесь на показатели лазерного уровня

Шаг 7. Выполните еще два уровня разметки, основываясь на высоте стяжки и слое керамзита.

Выполните все необходимые разметки

Шаг 8. Засыпьте основание песком и равномерно распределите его по поверхности. Засыпать черновой пол нужно до нижней отметки.

Засыпьте основание песком

Шаг 9. Уплотните песок и выровняйте его повторно. Уплотнение должно проходить в несколько этапов, так что торопиться здесь не нужно.

Выровняйте и уплотните песок

Шаг 10. Защитите трубы коммуникаций при помощи энергофлекса (специальных теплоизоляционных труб, выполненных из полиэтилена).

Используйте энергофлекс для защиты коммуникации

Шаг 11. Заделайте все отверстия в стенах, в которых ранее были лаги, используя для этого цементный раствор и небольшие куски кирпича.

Замаскируйте отверстия в стенах

Шаг 12. Уложите слой гидроизоляции, зафиксировав его скотчем при необходимости.

Постелите слой гидроизоляции

Шаг 13. Приступайте к установке маяков на специальные кубики, выполненные из пеноблока. Данные кубики необходимо расставить по поверхности пола. Рекомендуемая высота кубиков – 9 см, а расстояние между ними – 1 м.

Расставьте кубики по поверхности пола

Шаг 14. После расстановки кубиков поставьте маяки – прочные профили, изготовленные из металла.

Выставьте маяки

Шаг 15. Выставляйте кубики в местах стыка металлических маяков. Чтобы стыковка проходила правильно, маяки нужно аккуратно подрезать.

Укрепите стыки металлических маяков

Шаг 16. Ориентируйтесь на линию стяжки на стене при выставлении маяков.

Ориентируйтесь на линию стяжки

Шаг 17. После выставления всех маяков зафиксируйте их, прикрутив саморезами к ранее установленным кубикам.

Закрепите маяки саморезами

Шаг 18. Сделайте черновой пол под небольшим уклоном. Для этого некоторые кубики можно вдавливать в песок. Рекомендуемый перепад на 1 метр должен составлять 5 мм.

Вдавливайте кубики в песок для получения уклона

Шаг 19. Установите дополнительные кубики, расставив их между основными. Это позволит увеличить прочность пола.

Расставьте дополнительные кубики

Шаг 20. Смешайте цементную смесь с керамзитом (2 кг цемента и 10 кг песка на 1 мешок керамзита).

Приготовьте смесь из керамзита

Шаг 21. Высыпьте готовую смесь из керамзита на основание пола, а затем разровняйте ее. Засыпайте керамзит сначала с дальнего конца комнаты.

Засыпьте основание керамзитом

Шаг 22. Накройте слой из керамзита приготовленным цементным раствором. Выровняйте его при помощи мастерка, чтобы поверхность получилась ровной.

Засыпьте основание цементным раствором

Шаг 23. Ориентируйтесь на установленные маяки, выровняйте стяжку с помощью правила. Поверхность маяков не замазывайте, поскольку их нужно будет извлекать из стяжки.

Выровняйте стяжку правилом

Шаг 24. Удалите маяки через двое суток, когда стяжка высохнет. Для этого нужно выкрутить фиксирующие саморезы.

Через два дня удалите маяки

Шаг 25. Заделайте все щели и трещины, которые появилась после удаления маяков, раствором из цемента.

Замаскируйте образовавшиеся щели

Монтаж труб

Шаг 1. Система подогрева пола сохраняется на основе газового котла, а сама батарея будет питаться от контура. Чтобы отключать радиатор и саму систему, необходимо устанавливать специальные краны. Ниже на фото представлена работа системы подогрева пола.

Контур подачи и контур обратки

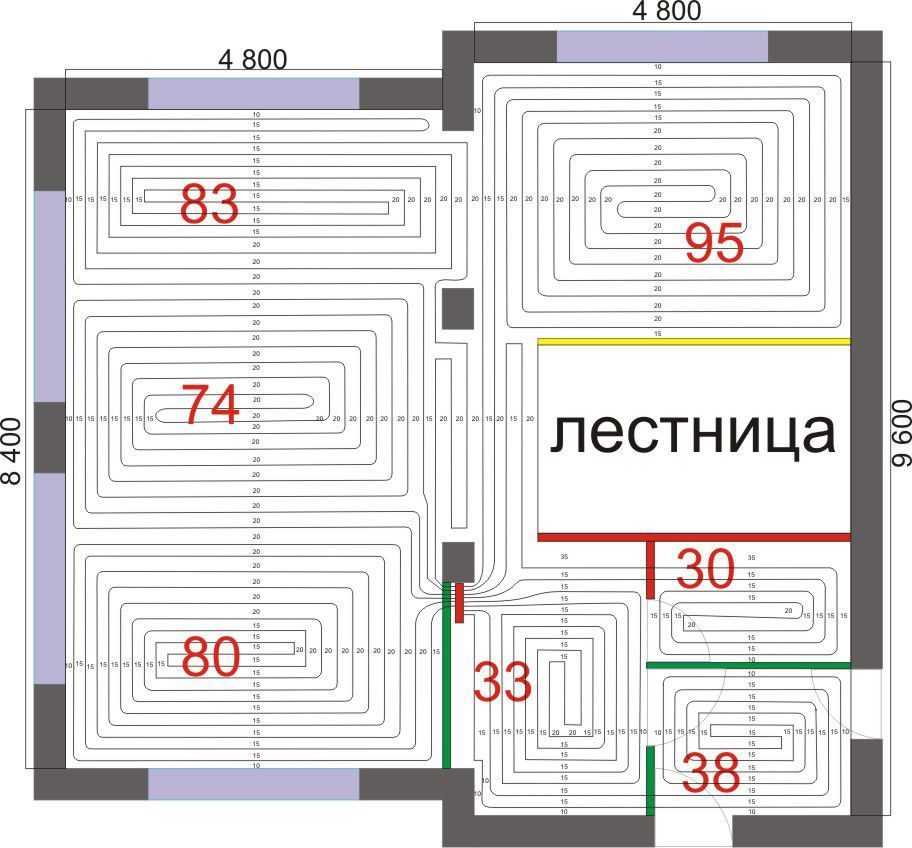

Схема подключения теплого пола

Как должны располагаться краны

Расположение циркуляционного насоса

Шаг 2. Установите трубы и соединители для оборудования радиатора. В качестве уплотнителя используйте герметик или сантехнический лен.

Используйте герметик для фиксации соединений

Выполните монтаж выхода из батареи

Фото процесса монтажа

Установка крана

Шаг 3. Выходы из батареи должны выглядеть, как на фото. Один из выходов используйте для подключения системы.

Выход из батареи готов

Шаг 4. Приклейте демпферную ленту по всему периметру комнаты. Для этой цели используйте клей.

Поклейка демпферной ленты

Шаг 5. Уложите слой утеплителя на черновую стяжку. Для фиксации отдельных полос материала нужно использовать обычный скотч.

Монтаж мультифольги

Шаг 6. Поверх фольги уложите армирующую сетку, соединяя отдельные ее части проволокой.

Соедините части сетки проволокой

Шаг 7. Установите трубу, которая идет к обратке системы, а затем подключите ее.

Процесс подключения трубы

Шаг 8. Подключите трубу диаметром 20 мм к батарее, а точнее — ко второму ее выходу.

Подключение трубы водяного теплого пола

Шаг 9. Поместите трубу на пол и прикрепите ее пластиковыми хомутами к ранее уложенной арматурной сетке. Труба при этом должна быть без изломов.

Фиксация трубы пластиковым хомутом

Используйте промышленный фен для нагрева

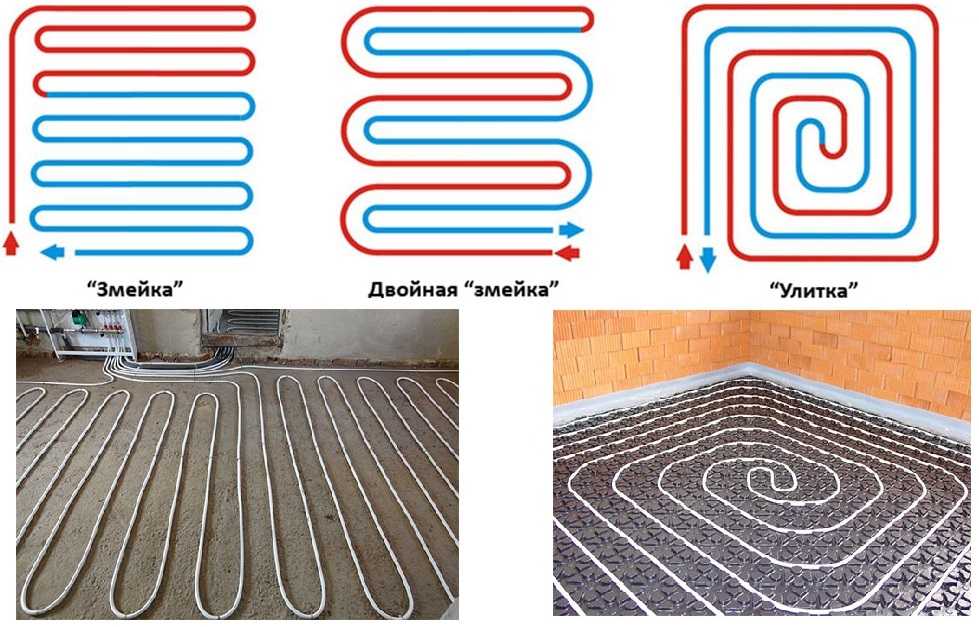

Шаг 10. По возможности уложите трубу системы подогрева в форме змейки.

Уложите трубу змейкой

Шаг 11. Направьте обратную трубу в специальные патрубки, выполненные из металла. Эти патрубки ведут в подвальное помещение.

Направьте концы труб в специальные патрубки

Заполните пустоты монтажной пеной

Шаг 12. Части сетки, поднимающиеся над уровнем пола, закрепите на основании дюбелями.

Выполните дополнительную фиксацию сетки

Шаг 13. Установите циркуляционный насос, подключив его к обратке. Также к системе необходимо подключить краны: один для перекрытия входа к обратке, а второй – для перекрытия естественной циркуляции.

Выполните монтаж кранов

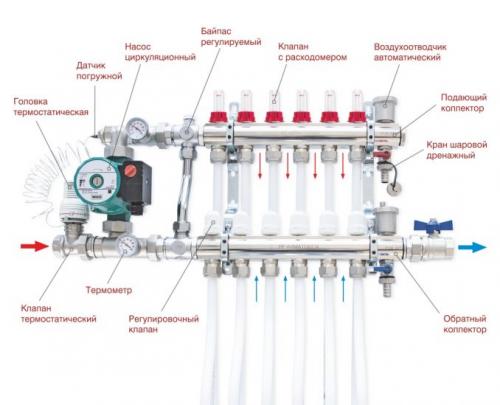

Шаг 14. Соберите регулирующий узел и подключите все трубы системы. Затем выполните тестовый запуск теплого пола, чтобы выявить возможные неисправности. Если все в порядке, то можно приступать к следующему этапу.

Сборка узла регулировки

Так выглядит процесс сборки

Подключите трубу

Выполнение стяжки

Шаг 1. Установите специальные металлические маяки для получения ровной стяжки. Их необходимо расположить на бетоне (небольших его кусочках).

Установка металлических маяков

Шаг 2. Закрепите кусочки бетона цементным раствором, зафиксировав его на основании.

Зафиксируйте куски бетона

Шаг 3. Для фиксации маяков на бетоне используйте саморезы. Проследите, чтобы все маяки выставлялись по уровню.

Закрепите маяки при помощи саморезов

Обратите внимание! Начинать установку маяков желательно со стороны входящей двери. Так будет легче подобрать высоту маяков по отношению к дверному порогу.

Шаг 4. Строго соблюдайте пропорции при замешивании бетонного раствора.

Соблюдайте рекомендуемые пропорции

Шаг 5. Готовый раствор распределите по поверхности пола равномерно. Перед заливкой трубы должны быть заполнены водой. Это важно.

Распределение бетона по поверхности

Шаг 6. Используйте правило для выравнивания бетонной стяжки. Ориентируйтесь по выставленным маякам.

Используйте правило для выравнивания бетона

Шаг 7. Для полного высыхания цементной стяжки требуется не менее 3 недель. После этого можно укладывать напольное покрытие.

Высыхание стяжки после выравнивания

Последующий уход

Сразу после укладки финишного покрытия ходить по полу нельзя, нужно выждать некоторое время. То же самое можно сказать о тяжелой бытовой технике – выставлять ее можно не сразу. В процессе эксплуатации теплого пола может потребоваться ремонт конструкции. Для этой работы желательно нанимать квалифицированного специалиста. Последующий уход за системой несложный, достаточно поддерживать чистоту напольного покрытия и эксплуатировать ее в соответствии с инструкцией от производителя.

Как ухаживать за теплым полом

Цены на трубы для теплого пола Rehau

трубы для теплого пола Rehau

Видео – Укладка теплого пола под плитку

Правильная укладка тёплого пола

Если тёплый пол уложить правильно, он прослужит много лет без проблем. А как это сделать, можно узнать из СНиПов, можно спросить бывалых, а можно прочитать в этой статье. Здесь мы собрали документы, дающие указания по правильной укладке водяного тёплого пола, и сформулировали основные признаки грамотно выполненной работы, чтобы вы сами могли проконтролировать этот процесс.

А ваши монтажники работают в соответствии со СНиП?

Какие документы регламентируют укладку тёплых полов?

Тёплый пол в документальном регулировании заключает в себе сразу две категории – правила организации отопления в помещениях и правила заливки полов. Так что проверять соответствие нормам нужно по нескольким документам:

• СНиП 2.03.13-88 «Полы»;
• СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»;
• СНиП 23-02-2003 «Тепловая защита зданий»;
• СНиП 3.04.01-87 «Изоляционные и отделочные покрытия»;
• ГОСТ 4.233-86 «Система показателей качества продукции (СПКП). Строительство. Растворы строительные. Номенклатура показателей»;
• ГОСТ 4.212-80 «Система показателей качества продукции (СПКП). Строительство. Бетоны. Номенклатура показателей»;

• ГОСТ 30353-95 «Методики испытания ударной стойкости у напольных покрытий».

Многие СНиПы можно найти в «Требованиях и правилах устройства, проектировки, реконструкции, приёма, эксплуатации напольных покрытий в технических заданиях».

Вообще, к монтажу полов в частных домах и квартирах данные нормы применяются в качестве рекомендательных. То есть, использовать их в работе необязательно, а привлечь за несоблюдение СНиП практически невозможно. СНиП конкретно по тёплым водяным полам пока не изданы.

СНиПов и ГОСТов много, и разобраться в них непросто

Но правила пишутся не просто так – они складываются из многолетнего опыта проб и ошибок и изначально призваны защитить и поставщика услуги, и потребителя, и других лиц, которые могут пострадать в результате несоблюдения норм. Так что пользоваться этими рекомендованными нормами будет любой, кто хочет сделать своё дело не просто как-то, а хорошо.

Что говорится в СНиП? Кратко

СНиП 41-01-2003 рекомендуют устанавливать постоянную температуру поверхности пола на отметке +26°С для помещений, где люди находятся постоянно, +31°С для мест, где пребывание людей временно, а также для бассейнов. Комфортную температуру выбирают исходя из пожеланий заказчика, но выше +35°С поднимать её не рекомендуется во избежание порчи напольного покрытия.

Есть также и международные стандарты, по которым температура пола не должна быть выше 29°С

Термостат, регулирующий температуру водяного пола

В СНиП 41-102-98 ограничивается разница в температуре между разными участками пола – она не должна составлять более 10°С (а в идеале в два раза меньше).

Согласно СП 41-102-98,по окончании монтажа труб обязательно производится пробный пуск системы с проверкой её на герметичность. Дают давление, в 1,5 раза превышающее нормальное. Оно должно составлять не менее 0,6 МПа, температура воды должна оставаться неизменной. Это испытание проводится до заливки пола, чтобы иметь возможность исправить ошибки вовремя. Тепловые же испытания металлополимеров проводятся спустя 20-28 дней после заливки пола. Начинают с температуры теплоносителя 25°С, доводя до заданной, ежедневно прибавляя по 5°С.

Проверка тёплого пола производится на повышенной мощности. В дальнейшем система будет работать при более спокойных, оптимальных условиях

Частые нарушения СНиП

Если ваш подрядчик делает что-то из этого списка, стоит насторожиться. Соответствие производимых работ нормам и правилам – это гарантия безопасности и отсутствия поломок системы в будущем. Обычно в обход СНиП делают те работы, в которых не хватает квалификации или идёт полная экономия на материалах.

Тепловизор может показать ошибки в укладке тёплого пола – слишком большие перепады, неравномерное распределение температуры

Итак, чего делать при монтаже категорически нельзя:

• Укладывать пол «на глаз», не учитывая тепловые потери. Система обогрева нужна для того, чтобы компенсировать потери тепла, происходящие из-за теплообмена, вентиляции и т. д. Какое-то помещение будет холодным, какое-то тёплым, и в них не может быть двух одинаково отрегулированных отопительных систем. Подсчёт теплопотерь ещё до начала монтажа даст понимание того, во сколько обойдётся эксплуатация тёплого пола, не говоря уж о стоимости его укладки;
• Выбирать шаг между трубами без привязки к цифрам, указанным в нормативных документах. Трубы бывают разного диаметра, с разными требованиями. В середине комнаты обычно шаг больше, по краям, где нужен обогрев углов, примыкающих к наружным стенам, шаг ближе, чтобы перекрыть мостики холода;

По опыту можно сказать, что неправильная укладка труб чаще всего выдаёт плохого специалиста. Если в материалах или составе смеси для стяжки разбираются далеко не все, то вид смонтированных труб тёплого пола в состоянии оценить каждый

Так не надо делать. Трубы должны быть уложены аккуратно, с равным или равно увеличивающимся интервалом

Продолжаем список самых распространённых ошибок в монтаже, по которым можно понять, что работают непрофессионалы:

1. Не использовать демпферную ленту. Лента помогает защитить стяжку пола от расширения во время нагрева. Её используют все, кто знаком с физикой, а те, кто занимается укладкой полов, просто обязаны быть с ней знакомы;
2. Делать слишком длинные контуры. Для больших помещений используются несколько водяных контуров, и никогда не используют один большой. В процессе движения от коллектора к обратному коллектору, вода постепенно остывает. Именно поэтому вторая половина контура проходит по тому же пути, что и первая – чтобы пол прогревался равномерно. Некоторые мастера пытаются решить проблему множества контуров установкой более мощных циркуляционных насосов, но вместе с ними приходит, естественно, повышение шума и увеличение расхода электроэнергии. Идеальная длина контура составляет 100 метров. Хорошо, если все контуры будут одной длины, так систему будет проще настроить;
3. Неправильно подбирать толщину стяжки. Толщина стяжки регулируется в соответствии с указанными в предыдущей главе документами. В отношении тёплых полов толщина стяжки очень важна, так как от этого зависит теплопроводность. Слишком большая высота стяжки даст инертность системе тёплого пола. Он будет слишком долго остывать и слишком долго нагреваться. Тонкая же стяжка сделает более ощутимыми перепады температуры между участками пола над трубками водяного отопления и между ними;
4. Не обращать внимания на то, какое напольное покрытие будет использоваться с тёплыми полами. Здесь проблема может заключаться не только в работе мастеров, но и в пожеланиях самого заказчика. Запомните – напольное покрытие согласовывается строго до начала монтажа отопления. Именно под него ведутся расчёты! Если вы внезапно сменили предпочтения и решили уложить поверх уже готовой стяжки покрытие, о котором раньше не шло разговора, будьте готовыми к тому, что проблемы с финишной отделкой пола в будущем случатся именно из-за вашего решения;
5. Совмещать радиаторы и тёплый пол в одной закрытой системе. Совмещать два вида отопления можно, но объединять их в одну систему нельзя. Температура теплоносителя для тёплого пола меньше, чем та, что требуется для батарей. Лучше поставить для них отдельный коллектор;
6. Не проводить пробный запуск системы. Опрессовка или пробный запуск помогает выявить протечки в системе. А это означает огромную экономию – ведь неисправности успеют устранить до того, как будет уложен пол;

• Не использовать изоляцию. Очень хорошо, когда водяные полы укладываются на специальные маты. Во-первых, это удобно для монтажа, во-вторых, спасает от протечек, и в-третьих, маты являются частью теплоизоляции. Нельзя просто постелить тонкий слой изоляции и думать, что она спасёт от теплопотерь – не спасёт. Тёплый пол должен быть настолько мощным, чтобы обогреть целое помещение, и не просто обогреть, а сделать его комфортным для жизни. Часть всей этой мощности будет уходить через пол на улицу (или к соседям). И за этот обогрев будете платить вы, а не монтажники, которые сэкономили на материалах и времени.

Так выглядит мат для водяного тёплого пола

Если ничего из перечисленного ремонтниками не практикуется, значит, компания, в которую вы обратились за организацией отопительной системы, работает на совесть.

Кстати, мы работаем строго в соответствии со строительными нормами, и вам советуем. Узнать больше о нашей работе, а также о ценах и подробностях предоставления услуг, можно через форму обратной связи или по телефонам, указанным на сайте. Консультацию мы даём бесплатно.

Этапы правильного монтажа тёплого водяного пола

С регламентирующими документами и основными ошибками разобрались. Теперь стоит кратко сказать о правильной последовательности действий при монтаже.

Для монтажа будут использоваться:

• Трубы
• Коллектор и оборудование для него
• Демпферная лента для защиты стяжки
• Теплоизоляционный материал для предотвращения теплопотерь
• Маты или армированная сетка для монтажа труб
• Хомуты или клипсы для фиксации труб (при использовании мата они не нужны)

Трубы из сшитого полиэтилена для тёплого пола

Для начала подготавливают теплоизоляционный слой, чтобы тепло не уходило вниз. Сначала делают гидроизоляцию, укладывая по периметру комнаты демпферную ленту, затем пол заливают гидроизоляцией или застилают плёнкой. Поверх плёнки укладывается основная часть изолирующего слоя – пенопласт, пенополистирол.

После этого подготавливается место, куда будут крепиться трубы отопления. На теплоизоляцию укладывают армированную сетку или специальные маты.

Под сантехнику и тяжёлую мебель тёплые полы не укладываются. Это и забота о сохранности хрупких элементов системы, и способ экономии

Слои тёплого пола

Монтаж труб

Правильная укладка труб теплого пола начинается с выбора труб подходящего диаметра. В качестве материалов могут использоваться сшитый полиэтилен, металлопластиковые композиции, полиэтиленовые и даже медь. Медные трубы выбирают редко из-за высокой теплоотдачи их и большой стоимости.

Рекомендуемая длина контура в 100 метров примерно равна площади помещения в 15-20 м2. Исходя из этого, рассчитывается заранее количество контуров на комнату

Контур обязательно состоит из цельного куска трубы. Хомуты при закреплении находятся на равном расстоянии друг от друга. Если используется специальный мат, труба просто укладывается в него.

Виды укладки труб тёплого пола

Способов укладки существует несколько. Каждый имеет свои плюсы и минусы, а выбор производится в зависимости от особенностей помещения.

Например, схему «улитка» используют для больших помещений, а «змейка» подходит для маленьких, так как в большом контуре вода успеет остыть, и одна часть помещения всегда будет холоднее другой.

Схема укладки «улитка»

Монтаж коллектора

Правильный монтаж коллектора тёплого пола очень важен, ведь именно от этого элемента зависит, будет система работать правильно или нет. Коллектор распределяет воду и контролирует её температуру. Перед началом работ считают, сколько контуров понадобится для обогрева всего дома, исходя из этого выбирают коллектор в определённым числом выходов.

Для каждого контура на коллекторе имеется терморегулятор, так что можно настроить температуру для разных помещений.

Устанавливают коллектор обычно на стену, используя при этом специальный кронштейн. Можно устанавливать его за фальшстеной, чтобы не портить вид помещения, но обязательно стоит обеспечить к нему удобный доступ.

Коллектор водяного тёплого пола

После подключения коллектора можно приступать к тестированию системы. Если никаких проблем не было выявлено, стоит переходить к следующему этапу – заливке стяжки. Когда стяжка окончательно высохнет, на неё укладывают финишное покрытие. Рассмотрим одно из самых предпочтительных покрытий для тёплого пола – плитку.

Общая схема всех элементов тёплого водяного пола

Особенности укладки плитки на тёплый пол

Правильная укладка плитки на тёплый пол происходит по следующим правилам:

• С применением специального эластичного клея. Он должен быть предназначен именно для укладки плитки на тёплые полы, о чём сообщит надпись на упаковке;
• С правильной стяжкой. Сама смесь для стяжки должна содержать в себе пластификаторы, которые защитят пол от разрушения при регулярных перепадах температур. Пластификаторы можно добавлять и в обычную сухую смесь для стяжки — как правило, этот вариант более экономный;
• С правильной толщиной стяжки. Толщина заливки тёплого пола должна составлять от 7 до 10 см. Это идеальная толщина для распределения и отдачи тепла.

Слои тёплого пола с плиткой

В фирме «Адмирал» монтаж тёплого пола производится в соответствии со СНиП и ГОСТ. Заказать монтаж водяного тёплого пола можно, позвонив по телефону указанному на сайте, или записавшись через форму обратной связи.

Остались вопросы?

Закажите консультацию,
и мы подберем для вас идеальное решение!

Нажимая на кнопку, вы даете согласие на и соглашаетесь c политикой конфиденциальности компании.

Как укладывать теплые полы — Forbes Home

• Время работы: от 2 до 4 часов
• Общее время: До 3 дней
• Уровень мастерства: Средний
• Стоимость проекта: От 300 до 600 долларов США за 100 квадратных футов на материалы

Реклама

ЭТО РЕКЛАМА, А ​​НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

Сравните предложения лучших местных подрядчиков по напольным покрытиям

Бесплатная смета без обязательств

Найти подрядчика

Ваш пол заставляет вас мерзнуть? Полы с подогревом — это то, что сделает ваши холодные полы комфортными и теплыми. Для использования как в качестве основной, так и в качестве дополнительной системы отопления, лучистое отопление пола может быть установлено во время строительства дома, но обычно добавляется к существующим полам с умеренной легкостью и всего несколькими инструментами. В этой статье мы обсудим, как установить теплый пол двумя разными способами, чтобы покрыть 100 квадратных футов существующего пола.

Типы полов с подогревом

Существует два типа полов с подогревом. Это гидронические (горячие воды) системы и электрические системы. Внутри этих двух типов существует несколько способов установки. Ниже вы найдете инструкции по установке самых простых способов дооснащения обоих типов на существующем полу. Оба являются экономически эффективными способами сделать ваши полы более удобными и привлекательными.

Когда укладывать пол с излучающим теплом

Модернизация излучающего тепла в существующие полы является обычным делом, особенно во время реконструкции. Если у вас есть возможность, лучшее время для установки лучистого тепла — до завершения строительства дома или пристройки. Тем не менее, укладка напольного покрытия с подогревом может выполняться в любое время, следуя этим рекомендациям.

Соображения безопасности

Стандартные меры предосторожности являются правилом при использовании электроинструментов. Выбор установки электрического теплого пола потребует работы с электропроводкой 110 В. Соблюдайте все правила электробезопасности.

Водяные системы напольного отопления требуют сантехнических подключений к бойлеру или водонагревателю. Выполнение этих соединений возможно для хорошо квалифицированного мастера, но для большинства домовладельцев лучше оставить это профессионалам.

Инструменты

• Защитные очки
• Маркер
• Электродрель
• Мощный степлер
• Различные ручные инструменты

Инструменты для обогрева пола Hydronic

• Сантехнические инструменты PEX
• Сверло 7/8 дюйма (лопата или Форстнер)

Материалы для обогрева полов Hydronic

• Трубки PEX для защиты от кислорода (примерно 150 погонных футов на 100 кв. футов площади пола)
• Сантехнические фитинги PEX
• Алюминиевые пластины теплопередачи
• Изоляционные плиты из стекловолокна

Электрические инструменты для обогрева пола

• Смесительная насадка для дрели
• Ведро для смешивания на пять галлонов
• Электромонтажные инструменты

Электрические материалы для обогрева полов

• Электрические кабели или маты для лучистого тепла
• Состав для выравнивания пола (пять мешков по 50 фунтов)
• Термостат, совместимый с теплым полом

Инструкции по установке напольных покрытий Hydronic Radiant Floors

Для следующего метода требуется доступ к пространству между балками под полом, который необходимо нагреть. Лучше всего подходит для домов с незавершенным подвалом. Вы можете удалить гипсокартон потолка для доступа, но его замена может быть сложной или дорогой.

1.

Шаблон макета

Из-под пола в подвале отметьте маркером макет на потолке. Сделайте отметки с шагом от шести до восьми дюймов, где будут размещены тепловые трубки. Также отметьте места, где трубы будут проходить через балки пола.

2. Просверлите отверстия

Просверлите отверстия диаметром 7/8 дюйма в балках, через которые будут проходить трубки. Обязательно соблюдайте местные строительные нормы и правила в отношении количества и расположения отверстий. Пропустите этот шаг, если у вас есть балки пола ферменного типа, распространенные в новых постройках.

3. Установите трубку PEX

По одной секции за раз вставляйте трубку PEX в алюминиевые пластины теплопередачи. Прикрепите их к нижней стороне пола прочными скобами, следуя отмеченному шаблону. По мере продвижения пропустите трубку PEX через ранее просверленные отверстия. Оставьте около двух футов дополнительных трубок на обоих концах для подключения горячей воды позже.

4.  Установите изоляцию

. Установите изоляционные плиты лицевой стороной к себе и скрепите скобами. Оставьте дополнительные два фута тепловых трубок открытыми.

5. Подсоедините водопровод к источнику тепла

Подсоедините водопровод к системе котла или специальному водонагревателю. Это хорошее время, чтобы вызвать профессионала, если вы не знакомы с контурами водяного отопления.

Реклама

ЭТО РЕКЛАМА, А ​​НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

Использование капитала вашего дома — это простой способ финансировать новые этажи!

Пройдите предварительную квалификацию за считанные минуты, нажав на свой штат.

Учить больше

Инструкции по установке электрических обогреваемых полов

Этот метод лучше всего подходит для домов, где доступ к пространству под полом ограничен или отсутствует. Для достижения наилучших результатов любой существующий пол необходимо снять до основания.

1. Подготовьте рабочее место

Снимите существующее напольное покрытие до основания и подметите.

2. Разложите маты или кабели электрического обогрева

Разложите маты или кабели электрического обогрева так, чтобы они покрыли желаемую площадь пола. Не перекрывайте какую-либо часть матов. Прикрепите или прикрепите маты или кабели к основанию в соответствии с инструкциями производителя.

Поместите термопару, поставляемую с матами, на расстоянии не менее 12 дюймов от любых стен и как можно ближе к центру пола.

Соберите провода от термопары и от каждого мата. Проведите их вдоль стены туда, где будут выполняться электрические соединения. Изолируйте три фута каждого провода, прикрепив их скотчем к стене над полом. Это будет важно для следующего шага.

3. Выровняйте пол

Следуя инструкциям на упаковке, смешайте и равномерно налейте смесь для выравнивания пола по всему полу. Продолжайте добавлять, чтобы достичь толщины ¼ дюйма или до тех пор, пока маты или кабели не будут полностью погружены в воду. Дайте составу высохнуть в покое в течение 24–72 часов.

4. Подсоедините электричество

Подсоедините провода от всех матов к электрической схеме дома в соответствии с электротехническими строительными нормами. Подсоедините провод термопары к термостату, следуя прилагаемым инструкциям по подключению. Это хорошее время, чтобы вызвать профессионала, если вы не знакомы с процедурами электропроводки.

5. Установка нового пола

Теперь ваш пол готов к новому покрытию. Плитка, ламинат, винил, линолеум, даже ковер с плотной подкладкой — все это хорошие варианты. Покрытия можно укладывать непосредственно поверх выравнивающей смеси после ее отверждения. Избегайте проникновения в новое основание прихваточных планок или других крепежных элементов, чтобы не повредить электрические компоненты.

Опция

Электрические нагревательные кабели и маты также могут быть установлены в пространстве между балками под полом. Прикрепите кабели или маты к нижней стороне пола и проволокой, как обычно. Следуйте приведенным выше рекомендациям, чтобы изолировать пространство между балками.

Когда следует обращаться к специалисту

Выполнение большей части работ самостоятельно сократит расходы на теплоизлучающие полы примерно наполовину. Но большинство домовладельцев предпочитают нанимать профессионала для подключения нового водяного отопления к существующему источнику горячей воды. Подключение компонентов электрического обогрева пола к существующей проводке — простой процесс, если вы имеете опыт работы с проводкой. Если нет, наймите электрика, чтобы сделать окончательные соединения.

В старых домах помните о возможном присутствии асбеста в старых напольных покрытиях. Если есть подозрения на наличие асбеста, вызовите профессионала, чтобы проверить и снять напольное покрытие, если это необходимо.

Реклама

ЭТО РЕКЛАМА, А ​​НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

Сравните предложения от лучших местных подрядчиков по напольным покрытиям

Бесплатно, оценка без обязательств

Найти подрядчика

Ваш дом. Ваши решения. Наша поддержка.

Получите советы экспертов по вашему дому, советы по дизайну, сколько нужно платить профессионалам и наймите экспертов, доставляемых вам ежедневно.

{{ информационный бюллетеньState. emailErrorMsg }}

Спасибо и добро пожаловать в сообщество Forbes Home Improvement!

{{ информационный бюллетеньState.emailErrorMsg }}

Я согласен получать информационный бюллетень Forbes Home по электронной почте. Пожалуйста, ознакомьтесь с нашей Политикой конфиденциальности для получения дополнительной информации и подробностей о том, как отказаться.

Теплый пол 101 — Bob Vila

Иллюстрация: Findanyfloor.com

Теплый пол, возможно, является идеальной системой отопления дома. Он удобный, эффективный, ненавязчивый, тихий и не раздувает пыль и аллергены, как это делают системы принудительного горячего воздуха. Вместо того, чтобы перегревать периметр комнаты в надежде, что теплый воздух пройдет по всему пространству, прежде чем подняться, теплый пол подает тепло снизу. В результате получается более равномерное общее тепло, которое согревает все в комнате, включая поверхности, мебель и, самое главное, вас. Лучистое тепло похоже на тепло, которое вы чувствуете, когда стоите у окна в солнечный холодный день. Ваше лицо кажется теплым, но солнцу не нужно нагревать воздух снаружи, чтобы вы чувствовали себя так.

Для справки, полы с подогревом существовали веками, начиная с гипокауста — пола, поднятого на столбах, где тепло может циркулировать внизу и излучаться сквозь слои плитки и камня — древних турецких и римских бань до эпохи Фрэнка Ллойда Райта. принятие более современных японских образцов века. И хотя раньше решение об установке лучистого отопления принималось до начала строительства, сегодняшние инновации делают его осуществимым и даже подходящим для самостоятельной модернизации существующего дома.

Типы систем лучистого обогрева полов

Теплые полы нагреваются либо с помощью кабелей электрического сопротивления, либо с помощью горячей воды, протекающей внутри труб.

Электрические системы

Электрические системы лучистого отопления обычно являются дополнительными, а не единственным источником тепла для помещения. Кабели, которые часто предварительно прикрепляются к матам для простоты установки, укладываются поверх чернового пола на слой тонкозатвердевшего раствора. Керамическая или каменная плитка – популярный выбор готового пола. Существуют также излучающие электрические прокладки для подогрева пола, которые можно устанавливать под ламинатом и другими плавающими полами, такими как инженерная древесина. Один производитель, Thermosoft, производит прокладки, которые производят 31 БТЕ на квадратный фут. Установка проста. Просто раскатайте его, закрепите скотчем, накройте плавающим полом и выполните электрические соединения. Раствор не требуется.

Объявление

Не хотите снимать старый пол? Такие компании, как SunTouch, производят электрические излучающие прокладки, которые помещаются в ниши балок под полом. Вам, конечно, понадобится доступ к нишам из подвала или подполья. Под матами установлены плиты из стекловолокна, поэтому большая часть тепла уходит вверх, а не вниз.

Фото: manasquanplumber.com

Водяные системы

Водяные системы лучистого отопления обычно предназначены для обогрева всего дома. Вода нагревается до температуры от 100 до 120 градусов по Фаренгейту с помощью бойлера и циркулирует по трубам под полом. Трубку можно установить несколькими способами: встроить в бетонную плиту, установить поверх существующей плиты в цементе, закрепить скобами под черным полом или установить в каналах специально разработанных панелей черного пола. Поверх него можно укладывать любой вид готового пола, в том числе дощатый паркет, винил или ковровое покрытие. (Примечание: некоторые установщики могут рекомендовать инженерную древесину, а не напольные покрытия из цельной древесины в домах с высоким уровнем влажности. В противном случае изменения содержания влаги могут привести к короблению, изгибу или деформации деревянных досок.)

Найдите надежных местных профессионалов для любого домашнего проекта

Найдите профессионалов сейчас

+

Больше комфорта, меньше затрат на электроэнергию

Лучистое отопление более удобно, чем другие системы, по целому ряду причин. Прежде всего, становится теплее, потому что тепло доставляется туда, где вы живете, — у пола. Поскольку все поверхности в комнате также нагреваются, нет холодных предметов, которые отнимали бы у вас тепло и вызывали у вас ощущение холода. Кроме того, лучистое тепло не постоянно включается и выключается, из-за чего в одну минуту вам становится слишком жарко, а в следующую — слишком холодно. Он также не сушит воздух, который, в свою очередь, сушит носовые перепонки. Кроме того, лучистое тепло относительно без сквозняков. Здесь нет подающих и обратных регистров или конвекционных радиаторов, а утечки воздуха вокруг дверей и окон меньше. Наконец, воздух внутри дома, как правило, чище, потому что пыль и аллергены с меньшей вероятностью переносятся воздушными потоками.

Фото: fotosearch.com

Поскольку электрообогрев стоит дорого, электрические теплые полы обычно ограничиваются небольшими помещениями, такими как ванная или кухня. С такими системами рекомендуется использовать программируемые термостаты с ограничением температуры воздуха и пола для экономии затрат на электроэнергию. Водяные системы лучистого пола экономят энергию и сокращают расходы на топливо, потому что лучистое тепло ощущается комфортно при более низких температурах воздуха, что позволяет снизить температуру термостата. Дальнейшая экономия может быть достигнута, поскольку работа высокоэффективного котла при более низких температурах увеличивает срок его службы. Кроме того, водяное лучистое тепло более эффективно, чем другие системы, потому что оно использует относительно низкую температуру воды для обогрева вашего дома. По сути, весь пол представляет собой радиатор, поэтому он не должен быть таким горячим, как обычные радиаторы. Бойлеры могут нагревать воду до более низких температур более эффективно, чем они могут нагревать воду до более высоких температур.

Фото: warmboard.com

Последние инновации

Растущая популярность труб PEX (сшитого полиэтилена) в течение последних 15–20 лет сделала теплые полы более простыми в установке и герметичными. Это было не так с винтажными излучающими системами 50-х и 60-х годов, которые основывались на медных трубах, встроенных в бетон. Со временем трубки дали течь, и системы были заброшены. Вначале PEX тоже не обошлось без сбоев. Небольшие количества кислорода могут проникать в футеровку PEX, вызывая коррозию металлических компонентов, таких как чугунные котлы. Более новые версии PEX включают кислородный барьер.

Растущая популярность солнечного отопления также заставила строителей и домовладельцев переосмыслить лучистое тепло пола. Солнечная энергия является хорошим источником тепла для теплых полов, потому что солнечные тепловые коллекторы очень эффективно обеспечивают более низкую температуру воды, которая требуется для таких систем.

Реклама

Упрощенная установка

Установка упростилась в последние годы с появлением чернового пола, предварительно оснащенного трубными каналами. Компания Warmboard, например, производит излучающие напольные панели размером 4 x 8 для нового строительства и панели 2 x 4 для реконструкции, облицованные алюминиевым листом для равномерного распределения тепла. Панели дороже, чем материалы, используемые в некоторых других системах, но они более эффективны и также снижают трудозатраты.

Лучистое охлаждение

Единственным недостатком лучистого теплого пола является то, что его не так просто использовать для охлаждения. В обычной системе принудительного воздушного отопления те же воздуховоды, которые подают горячий воздух по воздуховодам от печи, можно использовать для подачи холодного воздуха от центрального кондиционера. Хотя лучистое охлаждение возможно, его установка, как правило, нерентабельна. Для подачи холодной воды необходимо использовать чиллер или геотермальный тепловой насос. Кроме того, трубы для лучистого охлаждения лучше всего провести в потолке (а не в полу, лучше место для обогрева). И хотя системы лучистого охлаждения снижают температуру воздуха, также может потребоваться осушение, чтобы пассажиры чувствовали себя прохладно.

Стоимость систем теплого пола

Для нового строительства водяная система теплого пола, вероятно, будет стоить больше, чем принудительная подача горячего воздуха (воздуховоды и регистры) или гидравлические системы (плинтусные радиаторы). Однако в долгосрочной перспективе это сэкономит деньги из-за более низких настроек термостата и более высокой эффективности. Стоимость дооснащения водяными лучистыми полами варьируется в зависимости от того, есть ли доступ к черному полу и в какой степени полы и потолки должны быть сорваны и переустановлены. В качестве отправной точки материалы и механическое оборудование для установки водяного лучистого тепла в доме площадью 2000 квадратных футов стоят около 3500 долларов или 1,75 доллара за квадратный фут, по данным компании Radiant Floor. Это исключает источник тепла и предполагает наличие двух зон (1000 кв. футов подвала и 1000 кв. футов первого этажа). Стоимость рабочей силы варьируется в зависимости от работы и местоположения.

Объявление

Электрический теплый пол стоит около 6 долларов США за кв. фут материалов, но зачастую его установка дешевле из-за более низких трудозатрат. К сожалению, его эксплуатация намного дороже, и поэтому его обычно имеет смысл использовать в качестве дополнительного, а не основного источника тепла.
