Как подключить термостат к газовому котлу

Ручная и автоматическая регулировка температуры в помещении от современных источников отопления производится при помощи терморегуляторов или термостатов.

Они бывают механическими и электронными. У каждого из них есть свои плюсы и минусы.

Среди электронных моделей наибольшее распространение получили три типа:

• термостат для водяного отопления

• для электрического теплого пола

• для газовых котлов или бойлеров

По своему внешнему виду они все очень похожи друг на друга, однако схемотехника у них отличается.

Давайте подробнее рассмотрим особенности подключения терморегулятора к газовому котлу, его схему, ошибки и возможные проблемы при эксплуатации подобных устройств.

Преимущества использования терморегулятора

Чтобы правильно выбрать нужную модель термостата переверните его и внимательно изучите обратную сторону. А именно — схему, надписи и контактные колодки.

Если там будет указано “Dry Contact” (сухой контакт) – вы сделали правильный выбор. Так обозначаются терморегуляторы, предназначенные для работы с газовыми котлами.

Термин “сухой контакт” говорит, что в любом состоянии напряжение на этих зажимах отсутствует. То есть, подача питания 220V на колодки L и N термостата, никак не будет связана с сухими контактами, и напряжение туда никогда не попадет.

В отличие от терморегуляторов тёплого пола, как на схеме ниже. У них контакты подачи питания (3-4) и нагрузки (1-2) соединены напрямую между собой.

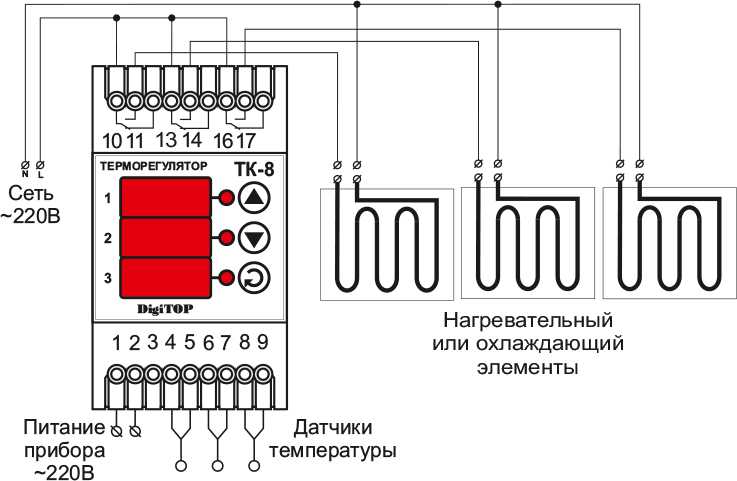

Зачем вообще нужна эта штука для газового котла? Без такого программатора, котел после выхода на заданную температуру будет работать с задержкой примерно в 3 минуты.

Включился, поработал, набрал температуру и потух. Через три минуты заново включается и все повторяется по новому циклу. За сутки устройство будет запускаться около 200-240 раз.

Таким образом, за весь отопительный сезон газовый котел включится-отключится 40 000 раз. Подключив терморегулятор, вы в несколько раз сокращаете эти коммутации, добиваясь тем самым не только экономии газа, но и уменьшаете износ отопительного оборудования.

Какую температуру выставлять?

Логика работы здесь следующая. В заводских настройках котел греет воду по температуре теплоносителя.

Устанавливая выносной термостат, мы тем самым даем ему команду, греть воду не так как хочется котлу, а согласно настройкам терморегулятора, т.е. на определенную температуру в том или ином помещении.

При нормальном утеплении дома и минимальных теплопотерях, газовый котел с терморегулятором в сутки будет работать всего 3-4 часа.

Если термостат после установки никак не повлиял на время работы котла, то скорее всего на газовом приборе выставлена меньшая температура, чем необходимо. Датчик регулятора просто не успевает прогреться до нужного значения и сработать, в то время как t теплоносителя уже достигла заданного порога.

В инструкциях отдельно прописывают минимальную t на котле при использовании внешнего термостата. Как правило, она должна быть не меньше 65 градусов.

Изначально на отопительном приборе рекомендуют выставлять расчетную температуру, которая полностью покрывает теплопотери здания. Когда эти теплопотери не известны, для стандартной системы отопления берут значения от 60 до 70С.

Если вы проживаете в относительно теплом климате, и зимой температуру в батареях не поднимаете выше 45С, для работы с термостатом ее все равно придется увеличить.

Некоторые задаются вопросом, а какой тогда смысл в установке регулятора и как это приводит к экономии?

Из-за того, что температура получится больше, ничего страшного нет:

• во-первых, котел меньше тактуя, быстрее прогревает систему

• во-вторых, при большей температуре теплоносителя тепло в комнатах держится дольше

• да и максимальное КПД батарей наблюдается именно при t  65С-70С, а не при +45С

Куда и где подключать провода на газовом котле?

Для подключения термостата от клеммной колодки котла к контактам Dry Contact вам нужно подвести два проводника.

По инструкции рекомендуемое сечение медных жил – не менее 0,75мм2.

Длина кабеля до места установки термостата не должна превышать 50 метров.

Необходимые клеммы на самом котле ищите в инструкции завода изготовителя, либо ориентируйтесь по надписям на колодках.

Данные клеммы чаще всего расположены с обратной стороны платы управления.

Однако иногда производители их выносят за пределы платы.

Еще некоторые монтажники при установке подключают сюда кабель и выводят его наружу, чтобы потребитель в дальнейшем не лез к плате и чего-нибудь там не напутал. Так как термостат еще не установлен, концы кабеля закорачивают.

Кстати, с этой выносной колодкой будьте внимательны. Некоторые потребители сталкивались с проблемой заводского перепутывания проводов, как например у Protherm (Протерм).

В итоге все начинало работать как надо, только при обратном подключении.

Изначально между клеммами стоит перемычка. Если перемычку разорвать, то газовый котел просто-напросто перестанет работать.

При подключении термостата заводскую перемычку демонтируют и на ее место заводят кабель, проложенный до места установки терморегулятора. Самое главное никаких внутренних настроек на котле изменять не нужно.

Через эти контакты подается управляющий импульс низкого напряжения (обычно 24В).

У нас есть управляющее устройство (термостат) и ведомое (котел). Между ними по слаботочной линии постоянно происходит передача набора запросов-ответов.

Принцип работы здесь простой – замыкая сухой контакт, мы тем самым разрешаем работу котла, размыкая – прерываем передачу данных и запрещаем. Замыкание и размыкание происходит через реле термостата, в зависимости от выставленной температуры на устройстве и сравнения текущих показателей в комнате.

При срабатывании сначала отключается горелка, затем через определенный промежуток (время выбега насоса) и циркуляционный насос. Хотя в разных моделях алгоритм работы насоса может отличаться.

Один из вариантов алгоритма

Не желательно, чтобы насос отключался сразу же после срабатывания термостата. В этом случае выставьте в меню выбег от 5 до 10 минут. Тогда вся система отопления будет остывать равномерно и промежутки времени срабатывания автоматики увеличатся.

На дорогих моделях, поддерживающих протокол OpenTherm, через выносной программатор можно управлять многими встроенными параметрами котла, а не только его включением-отключением.

Вот наглядные примеры, куда подключать термостат для разных моделей котлов:

BaxiBoschElectroluxVaillantJunkersBuderusViessmanFerroliAtronАльфа КалорImmergas

А что будет, если терморегулятор выйдет из строя? Как в этом случае поведет себя котел?

Все зависит от того, в каком положении останется сухой контакт. Если замкнут — ничего страшного не случится. Котел просто начнет работать по своей последней заданной программе.

Если разомкнут, то отопление не запустится и работать не будет.

Обратите внимание, что на работу горелки в режиме горячего водоснабжения термостат не влияет.

На контакты питания терморегулятора заводится напряжение 220V – фаза и ноль (L и N). Это можно сделать как от отдельной розетки или распредкоробки, так и взять их непосредственно с самого котла.

На регуляторе с сухими контактами без разницы, куда заводить фазу или ноль, а вот на моделях для эл.теплых полов это играет существенную роль в вопросе безопасности эксплуатации.

Так как при неправильном подключении разрываться будет только нулевой проводник, а фаза будет постоянно дежурить на кабеле обогрева.

Механический или электронный термостат

Кстати, для газового котла можно использовать и другой простейший тип регулятора, на который даже не придется подавать напряжение 220В. Например, механический термостат Termec Emmeti или другие подобные модели.

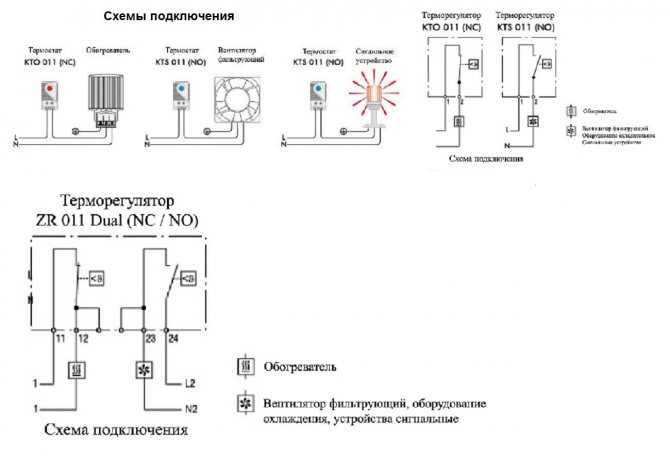

Вот «обычная» схема подключения Termec.

Вам же нужно задействовать только нормально замкнутые контакты 1 и 3, полностью исключив переменку 220В (L и N).

Встроенный датчик при изменении температуры в комнате будет замыкать и размыкать внутренний контакт. Никакого питания ему не нужно. При этом вся логика работы отопления аналогична рассмотренной ранее.

Только не забывайте, что практически у всех механических моделей очень большой гистерезис. Комфортную температуру в помещениях с их помощью не создашь.

Поэтому по возможности выбирайте электронные девайсы с подключением по WiFi. Благо в наше время у китайцев можно найти очень достойные и недорогие варианты.

Например, такие как этот (тысячи довольных покупателей и положительных отзывов). Подробнее

В некоторых моделях есть контакты, обозначенные как NO (нормально открытые), NC (нормально замкнутые) и COM (общий). Кто-то советует подключать через них, а именно через NC и COM.

Однако будьте осторожны, термостат термостату рознь и всегда изучайте инструкцию. Через них может также подаваться переменное напряжения 220V, и вы тем самым запустите фазу на плату управление куда не нужно.

Вот яркий пример таких многофункциональных регуляторов Fluoreon и Beok.

На многофункциональных устройствах, температура в комнате также определяется при помощи встроенного температурного датчика.

Однако у них на корпусе есть клеммы для подключения и внешнего (Sensor). Он чаще всего используется для теплых полов.

Место установки

Как известно, температура воздуха в помещении с традиционными системами обогрева на радиаторах, прогревается неравномерно. Возле пола она ниже, под потолком выше.

Исходя из наличия в терморегуляторах именно встроенного температурного датчика, их высота установки регламентируется.

Размещать такие термостаты нужно на высоте 1,2-1,5м от уровня пола и как можно дальше от источников обогрева, в том числе защищать от попадания прямых солнечных лучей.

Также не рекомендуется ставить термостаты в коридоре или на кухне.

Подключение термостата теплого пола на газовый котел

Зачастую потребители задаются вопросом, а можно ли использовать стандартный терморегулятор от теплых полов на 220В для работы с газовым котлом?

Вдруг вы не нашли специальный термостат с сухими контактами, а модель от теплых полов у вас уже есть в наличии. Такое подключение возможно.

Однако для этого вам понадобится “развязать” напряжение 220V. В большинстве термостатов теплых полов оно приходит на клеммы питания и далее снимается с клемм, отходящих на кабель обогрева. А как говорилось выше, при работе с газовым котлом используются “сухие контакты”, по которым передаются импульсы низкого напряжения.

Если вы напрямую подключите сюда кабель с платы управления котла, то спровоцируете короткое замыкание и выведете из строя свой котел.

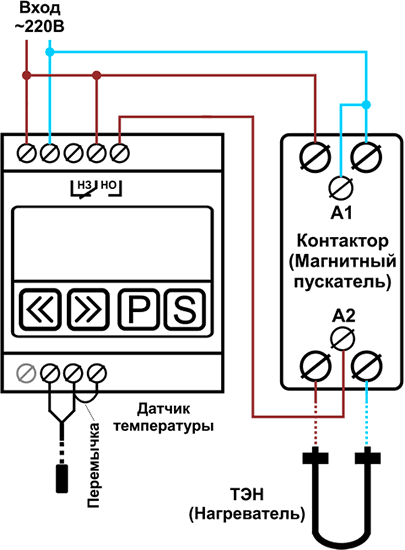

Для безопасного подключения в схему придется добавить промежуточное реле или дополнительный контактор с нормально открытыми контактами.

С клемм термостата вместо кабеля теплого пола подаете напряжение 220В на катушку реле (контактора), а уже через его нормально открытые контакты (1-2 или 3-4), подключаете провода на газовый котел.

Принцип работы здесь такой же, как был рассмотрен ранее. Однако имейте в виду следующую особенность.

Так как это термостат все-таки для теплых полов, то скорее всего он будет работать по схеме: датчик воздуха + датчик пола. А значит потребует от вас установки и выставления ограничения температуры по датчику пола, которого у вас не будет.

Поэтому в настройках придется отвязать датчик пола и оставить в работе только датчик воздуха. Как это сделать, подробно читайте в инструкции к своей модели. У разных девайсов могут быть отличия.

Например, у Devi Touch для этого приходится ломать на задней стороне специальную перемычку.

Дабы не иметь всех этих сложностей и проблем, лучше все-таки изначально выбирать правильную модель терморегулятора.

Терморегулятор для коллектора водяных полов

При наличии в отдельных комнатах водяного теплого пола, который может быть запитан от того же газового котла, нужен несколько иной тип терморегулятора. Его необходимо подключать к сервоприводам на распределительном коллекторе.

Обратная сторона такого устройства выглядит следующим образом.

Если у вас сервопривод нормально закрытый, то жилы кабеля заводятся на клеммы 1 (Close или NC) и 3 (N-ноль или COM). Если нормально открытый – 2 (Open или NO) и 3 (N-ноль или COM).

Принцип работы здесь следующий. Когда в системе установлен нормально открытый сервопривод и при этом на питающем кабеле происходит прерывание подачи напряжения, сервопривод открывает проток. В нормально закрытом, ситуация противоположная.

При этом не путайте, это не какое-то реле или эл.магнитный привод, который при подаче напряжения 220В перещелкивается и моментально переходит в другое состояние. Это термоэлектрический привод, который открывает-закрывает клапан постепенно.

Поэтому, если вы захотите испытать работоспособность подобного устройства, не удивляйтесь, что он сразу же не среагирует на подачу сигнала и моментально не перекроет поток.

Подключение питания термостата осуществляется на колодках L и N. На боковых клеммах заводится кабель выносного температурного датчика в полу.

Подключение комнатного термостата к газовому котлу: инструкция по установке терморегулятора

Экономия электроэнергии и газа, стабильная комфортная температура, минимум времени, потраченного на регулировку отопительного оборудования, – все это не прихоти, а вполне обоснованные требования к правильно организованному отопительному процессу.

Поэтому подключение комнатного термостата к газовому котлу, для обеспечения всех вышеперечисленных условий, становится очевидной необходимостью. Мы расскажем о принципе работы терморегулятора и о разновидностях прибора. Разберем различия в функционале разных моделей.

В статье детально описаны принципы подключения контроллера температурного режима. Приведены правила установки разных вариантов прибора. Следуя нашим рекомендациям, вы сможете выполнить монтаж самостоятельно, не прибегая к помощи теплотехников.

Содержание статьи:

• Преимущества использования термостата в отоплении
• Типы терморегуляторов для газовых котлов
• Общие принципы подключения термостата
  • Подключение механического термостата
  • Монтаж электронного терморегулятора
  • Как подключить беспроводной термостат?
• Выводы и полезное видео по теме

Преимущества использования термостата в отоплении

Газовое отопление уже само по себе является благом и существенно увеличивает качество быта. Но упрощение управлением газовым отопительным оборудованием вопрос не менее актуальный.

Настройка и управление работой газового котла может проводиться двумя способами – вручную или с помощью термостата, который автоматически обеспечит стабильный температурный режим.

Ручная регулировка помогает установить определенную температуру в системе – при повышении температуры до заданных значений котел выключается, при снижении – включается. В результате температура в доме поддерживается на определенном уровне.

Но с изменением температуры на улице установленный режим оказывается некорректным и приходится вручную перепрограммировать отопительное устройство. Такие манипуляции осуществляются на протяжении всего отопительного сезона, а это неудобно.

Резкое повышение температуры снаружи здания, нагрев комнаты солнечными лучами часто требуют незамедлительного выключения отопительной системы. Своевременное отключение выполнит терморегулятор

Кроме того, ручная регулировка означает работу газового котла в режиме постоянных включений-выключений, с периодом рабочего цикла длительностью около 10 минут. Это не лучшим образом влияет на продолжительность работы котла.

Еще в системе с ручной регулировкой, независимо от работы функции обогрева, обеспечивается постоянная циркуляция теплоносителя с помощью , а значит, расходуется лишняя электроэнергия.

Применение термостата для управления работой газового котла полностью устраняет проблемы тактования, а также исключает резкие скачки температуры

Автоматическая регулировка, в отличие от ручного управления, отключает циркуляционный насос. Реагируя на температуру воздуха в помещении, а не теплоносителя в отопительном контуре, поддерживает стабильную температуру в комнате.

В результате микроклимат в доме значительно улучшается, частота включений котла снижается, а значит, увеличивается его срок службы.

Экономия энергии при использовании автоматического терморегулятора достигает 30%, но даже самый дешевый программатор обеспечивает экономию не менее 15%

Использование термостата дает и другие преимущества:

• устройство устанавливает оптимальный/экономный температурный режим в зависимости от времени суток;
• решает проблемы тактования газового котла – частого включения и выключения;
• облегчает эксплуатацию и повышает надежность отопительной системы.

Это лишь часть очевидных преимуществ, общих для всех типов терморегуляторов. Достоинства отдельных моделей можно более подробно изучить непосредственно перед приобретением.

Типы терморегуляторов для газовых котлов

Термостаты можно разделить на таких три основных типа: механические, электронные и электронные беспроводные.

Проводные модели стоят меньше, но требуют прокладки кабеля — установку терморегулятора на газовый котел лучше проводить до или вовремя ремонтных работ в доме. Беспроводные модели дороже, функциональнее, удобнее.

Выбор термостата для подключения к осуществляется с учетом таких основных критериев:

• функциональность;
• точность регулировки;
• стоимость терморегулятора;
• простота использования и монтажа.

По функциональности различают:

• простые термостаты — помогают поддерживать заданную температуру в доме;
• беспроводные терморегуляторы — имеют блок передатчика, который размещают в другом помещении для более точной регулировки температуры;
• программируемые – позволяют настраивать стабильный температурный режим отдельно для дня и ночи, программировать работу системы отопления по дням недели, что значительно снижает расход топлива;
• с функцией гидростата — помогают контролировать уровень влажности в помещении, снижая или увеличивая его согласно настройкам.
• С дополнительным датчиком пола – модель используется, в том числе, для регулировки температуры теплоносителя в .
• С дополнительным датчиком нагрева воды – устройство применяется и для регулировки температурного режима горячего водоснабжения, и для управления системой отопления.

Отдельно нужно сказать о программаторах — более сложных с точки зрения функциональности термостатах, которые устанавливаются, в том числе, для управления климатическими системами в так называемых умных домах.

Существуют модели Wi-Fi термостатов с голосовым управлением. Такие комнатные регуляторы поддерживают несколько иностранных языков, могут управляться с помощью смартфона. Во время отключения электричества срабатывает функция включения памяти, которая сохраняет настройки программатора

Программаторы управляют работой не только отопительного и водонагревательного оборудования, но и кондиционеров, насосов, других устройств. Некоторые из них помогают программировать индивидуальный температурный режим для каждого дня недели с возможностью задать от 1 до 6 фиксированных режимных точек.

Общие принципы подключения термостата

Способ и схемы подключения термостата к самому отопительному оборудованию можно узнать из технического паспорта . Современное оборудование, независимо от производителя, предполагает наличие точек подключения для термостата. Подсоединение выполняется с помощью клемм на котле или кабеля терморегулятора, входящего в комплект поставки.

В случае использования беспроводного термостата размещать измерительный блок следует только в жилом помещении. Это может быть самая холодная комната или комната, где чаще всего собирается наибольшее количество людей, детская.

Устанавливать блок терморегулятора в кухне, холле или в котельной, где температурный режим непостоянный, нецелесообразно.

На термостат не должны попадать солнечные лучи, он не должен располагаться на сквозняке, рядом с отопительными приборами и электротехникой, излучающей большое количество тепла, — тепловые помехи плохо влияют на работу устройства

Подключение различных типов и моделей термостатов может иметь свои особенности, монтаж осуществляется в соответствии с инструкцией производителя, которая прилагается к прибору.

Рекомендации включают в себя исчерпывающее описание работы регулятора, способ и схемы подключения.  Далее мы расскажем, как правильно подключить терморегулятор к газовому котлу и об особенностях монтажа наиболее типичных моделей регулятора.

Подключение механического термостата

Термостат механического типа отличается надежностью и простотой конструкции, невысокой стоимостью, длительной эксплуатацией.

При этом он поддерживает лишь один температурный режим, который устанавливается путем изменения положения ручки на отметке температурной шкалы. Большинство терморегуляторов работает в диапазоне температур от 10 до 30°С.

Для подключения механического термостата к кондиционеру используется клемма NC, к газовому или любому другому отопительному оборудованию – клемма NO

Механический термостат имеет наиболее простой принцип действия и срабатывает через размыкание и размыкание цепи, которое происходит с помощью биметаллической пластины. К котлу термостат подключают через клеммную коробку на плате управления котла.

При подключении термостата обращайте внимание на маркировку – она присутствует практически на всех моделях. Если обозначений нет, воспользуйтесь тестером: прижав один щуп к средней клемме, вторым проверьте боковые и определите пару разомкнутых контактов

Монтаж электронного терморегулятора

Конструкция электронного термостата предполагает наличие электронной платы, которая отвечает за управление устройством.

Управляющим сигналом служит потенциал – на вход котла передается напряжение, которое приводит к замыканию или размыканию контакта. К терморегулятору необходимо подвести напряжение 220 или 24 вольт.

Электронные терморегуляторы позволяют проводить более сложные настройки системы отопления. При подключении электронного термостата, к нему подводят провод питания и нейтраль. Устройство передает на вход котла напряжение, которое запускает работу оборудования

Термостат с электронным управлением используют для организации работы сложных климатических систем. Он поможет в управлении не только , но и насосом, кондиционером, сервоприводом в системе отопления.

Как подключить беспроводной термостат?

Беспроводной терморегулятор состоит из двух блоков, один из которых устанавливается в жилом помещении и выполняет роль передатчика. Второй блок монтируется около отопительного котла и подсоединяется к его клапану или контроллеру.

Передача данных от одного блока к другому осуществляется по радиоканалу. Для управления устройством контрольный блок оснащается ЖК-дисплеем и небольшой клавиатурой. Для подключения термостата настраивают адрес датчика и устанавливают блок в точке с устойчивым сигналом.

Схема подсоединения термостата по разрыву цепи – включение оборудования происходит в момент появления тока. Аналогичную схему используют и при подключении механического термостата

Основной недостаток беспроводного терморегулятора – питание выносного блока от батарей, которые имеют ограниченный ресурс и поэтому требуют частой замены. Для обеспечения бесперебойной работы устройство оснащают сигнальной функцией, которая предупреждает о необходимости замены батареи.

Выводы и полезное видео по теме

Как подключается термостат к газовому котлу:

Комнатные термостаты для регулировки системы отопления:

Самостоятельный монтаж устройства не должен вызвать абсолютно никаких трудностей. Но не забудьте при подключении термостата к газовому котлу изучить инструкцию, которая прилагается к устройству, и техническую документацию к отопительному оборудованию.

Расскажите о собственном опыте в выборе и подключении термостата к газовому котлу. Поделитесь полезной информацией, которая может пригодиться посетителям сайта. Оставляйте, пожалуйста, комментарии в расположенной ниже блок-форме, задавайте вопросы, публикуйте фото по теме статьи.

Как подключить термостат? (2,3,4,5 Проводная направляющая)

Термостаты являются конечными концентраторами управления для устройств HVAC, таких как печи и кондиционеры . Проводка термостата — полезный навык, чтобы знать, нужно ли вам заменить старый термостат или просто проверить, не случилось ли что-то с новым термостатом. С небольшой помощью вы можете узнать, как установить термостат самостоятельно.

Компания LearnMetrics разработала это руководство как небольшую помощь. Мы рассмотрим все, что вам нужно знать о проводке термостата ; в том числе куда идет провод каждого цвета.

Очевидно, существует множество различных типов термостатов. 100% рекомендаций не будут работать для 100% термостатов. В конце концов, есть много разных типов термостатов с различной проводкой: проводка термостата Honeywell , гнездовая проводка, старые термостаты и так далее.

Мы рассмотрим наиболее распространенные схемы подключения термостата для 2-проводные, 3-проводные, 4-проводные и 5-проводные термостаты . На каждом этапе мы будем указывать, какие 2-проводные или 5-проводные термостаты используются для подключения, например, чтобы получить более полное представление о том, куда идут эти цветные провода и как они обеспечивают функции кондиционеров и печей.

Во всех случаях мы будем использовать этот базовый термостат Honeywell для справки:

Это стандартный термостат Honeywell; идеально подходит для изучения тонкостей подключения термостата. Протоколы применимы к проводке термостата Honeywell, а также к другой проводке термостата.

Мы также постараемся ответить на все распространенные вопросы, касающиеся подключения термостата, такие как:

«Какого цвета провод куда идет на термостате?» (см. схему ниже)

«Сколько проводов нужно для термостата?» (Минимум 2)

«Что такое R и RC на термостате?» (Схема цветового кодирования ниже)

«Для чего нужен черный провод на термостате?»

«Что делать, если нет провода C для термостата?» (Старый термостат; вы можете оставить его без него или добавить)

Давайте применим здесь системный и практичный подход. Мы будем следовать этому общему порядку, чтобы узнать, как подключить термостат:

1. Снимите панель управления термостата и оголите цветные провода.
2. Мы узнаем, что означает каждый цвет провода. Понимание цветовой кодировки поможет вам понять, как на самом деле работает термостат.
3. Замена старого термостата с новым.

Важное примечание: Имейте в виду, что работа с электрическими цепями может быть опасна для вас. Вот почему всегда соблюдайте соответствующие меры безопасности при работе с электрическими цепями под напряжением. Для получения дополнительной информации о проводах и их допустимом токе см. таблицу калибров AWG с размерами проводов для конкретных усилителей здесь.

Начнем сразу с обнажения цветных проводов:

Снятие панели управления термостата (подход к цветным проводам)

Первым шагом в подключении термостата является подключение к проводам . Вероятно, у вас есть термостат, закрепленный на стене. Открыть провода легко; все начинается со снятия панели управления термостата.

Перед началом: Переведите выключатель питания в положение «Выкл.», чтобы термостат устройства был подключен.

Большинство панелей управления можно снять, просто слегка подтолкнув их снизу или сверху. Некоторые термостаты Honeywell также могут иметь винты; просто открутить их на оголить клеммы проводов .

Под панелью управления вы найдете основание и провода, торчащие из стены. В базовом термостате Honeywell вы найдете:

• 8 разъемов для проводов слева.
• 8 розеток справа.

Прежде чем мы возьмем винт с плоской головкой, чтобы открутить их, давайте сначала ознакомимся с важной частью любой проводки термостата: кодами и цветами проводов.

Вот куда идут провода термостата:

Цветовые коды проводки термостата

Как видно на основании термостата, у вас есть 16 розеток с буквами C, R, W1, W2, O/B, G, Y1, Y2, BK, 2x RS, 2x ODT, AUX NO, AUX C и AUX NC. С 2-проводными, 3-проводными и 4-проводными термостатами у вас нет всего этого. Это нормально. Вы также можете заметить, что не все розетки подключены к ним. Это тоже стандарт.

Для каждой из этих клемм термостата имеется определенный провод, характеризуемый цветом:

Термостат состоит из 16 разъемов с кодами (C, R, W1, W2, O/B, G, Y1, Y2, BK, 2x RS, 2x ODT, AUX NO, AUX C и AUX NC) и провода обозначенного цвета.

Если ваш термостат выглядит не совсем так или даже как-то так, не волнуйтесь. Нам просто нужно понять, что представляет собой каждый цветной провод и что он делает.

Рассмотрим каждый из этих проводов по очереди:

Черный или синий провод термостата (провод C)

Черный провод или синий провод (используется любой цвет) — это C – «Общий» провод . Что делает провод С? Провод С подсоединяется к трансформатору и замыкает электрическую цепь 24В . Более новые термостаты имеют непрерывную цепь 24 В; в более старых моделях цикл замыкается только тогда, когда требуется питание (например, когда вы включаете переменный ток).

Чаще всего черный или синий провод, подключенный к клемме C, встречается в более новых «умных» термостатах. У более старых термостатов может отсутствовать провод «С»; они работают по запросу, а новые работают постоянно (непрерывно 24 часа в сутки, 7 дней в неделю).

Вот почему новые цифровые термостаты потребляют энергию, даже когда печь или кондиционер не работают.

Красный провод термостата («R» или «Rc»)

Красный провод или «R» — это провод питания. Они берут начало в трансформаторе (кондиционеры, в системе обработки воздуха) и обеспечивают 24-часовую мощность переменного тока.

Все термостаты кондиционеров имеют красный провод питания. У вас также могут быть клеммы Rc или Rh для систем с двумя трансформаторами; это особые случаи в проводке термостата.

Белый провод термостата («провод W1» или «W2»)

Белые провода предназначены для нагрева. Вы найдете их, например, в термостатах газовых печей, но не найдете их в термостатах кондиционеров.

Вт провода идут непосредственно к источнику нагрева; это может быть печь (газовая, электрическая, жидкотопливная, что угодно) или тепловые насосы (в том числе мини-сплит-тепловые насосы).

W2 предназначен для двухступенчатого нагрева. Большинство тепловых насосов включают второй этап нагрева и требуют белого провода W2.

Оранжевый провод для O и темно-синий провод для B (провод O/B)

«O» или оранжевый провод термостата предназначен для охлаждения обратного клапана. У большинства крупных производителей тепловых насосов, таких как Trane, Goodman, Lennox и т. д., оранжевый провод идет к конденсатору (расположенному во внешнем блоке тепловых насосов).

«B» для реверсивного клапана обогрева. Некоторые производители, такие как Rheem, включают реверсивный клапан, когда в тепловых насосах включен режим нагрева. Темно-синий провод «B» необходим для клеммы t-stat.

Зеленый провод термостата («G»)

Зеленый провод для вентилятора. Мини-сплиты имеют внутреннюю приточно-вытяжную вентиляцию с вентилятором; потребляемая мощность вентилятора регулируется зеленым проводом или проводом «G».

Желтый провод термостата («Y1» и «Y2»)

Клеммы Y предназначены для подключения к реле компрессора. Чаще всего он подключается к приточно-вытяжной установке (внутреннему блоку сплит-системы). Y1 для обычного или одноступенчатого охлаждения; это то, что есть у большинства из нас дома. Провод Y с кодом «Y1» обычно желтого цвета. Подробнее о том, какой размер провода нужен для кондиционеров, вы можете прочитать здесь.

«Y2» только для кондиционеров со второй ступенью охлаждения. Этот терминал требуется только при наличии:

• 2 компрессора.
• Двухступенчатый компрессор.

Другие провода (BK, RS1, RS2, ODT1, ODT2, AUX NO, AUX C, AUX NC)

Некоторые другие редко используемые клеммы на правой стороне термостата. В дальнейшем мы планируем создать в отдельной статье детали того, что конкретная функция у них у всех есть.

Имейте в виду, что при таком большом количестве различных термостатов каждый код провода может иметь провод разного цвета. Провод «О», например, не обязательно всегда оранжевый. Если техник, который устанавливал ваш термостат, использовал другой цвет, у вас могут возникнуть проблемы с повторным подключением проводов. Вот почему следующий раздел так важен:

Снятие старого термостата (сфотографируйте)

Если вы планируете заменить старый термостат, не снимайте его сразу. Прежде всего, убедитесь, что вы сможете правильно подключить новый термостат.

Техники HVAC знают цветовую кодировку наизусть; они могут просто снять любой термостат Honeywell, заменить его новым и снова подключить клеммы.

Если вы занимаетесь монтажом термостата своими руками, вот самое простое, что нужно сделать, прежде чем снимать старый термостат:

Сделать снимок.

Если вы отвинтите клеммы и сразу отсоедините провода, у вас могут возникнуть проблемы с повторным подключением проводов к новой клемме. Прежде чем продолжить, убедитесь, что у вас есть картина того, как выглядит проводка к старому термостату.

Не забудьте протянуть провода (не потеряйте их в стене)

Сфотографировав старый термостат, вы можете его снять. Но будьте осторожны:

Термостат удерживает провода от стены; провода подвешены к термостату. Если сразу снять терморегулятор, провода потеряются внутри стены. Вам нужно будет либо:

• Вытащите провода из стены.
• Разбейте стену, чтобы добраться до проводов.

Чтобы предотвратить эти два сценария, не забудьте растянуть провода. Возьмите каждую проволоку и согните ее наружу. Вот логика этого:

• Отверстие в стене примерно 2×2 дюйма.

Сами провода

• имеют размер примерно 1×1 дюйм.
• Если их развести, получится поперечное сечение не менее 2×2 дюймов, и провода будут висеть на стене (а не на термостате).

Когда вы это сделаете, вы можете безопасно удалить старый термостат.

Установка нового термостата (повторное подключение провод за проводом)

После того, как вы сняли старый термостат, возьмите новый термостат и поставьте его на то же место, что и старый термостат. Провода, которые вы закрепили на стене, нужно продеть через отверстие в новом термостате.

Теперь вы начинаете переподключать провод за проводом. Здесь очень полезно иметь фотографию старого термостата. Есть два способа узнать, куда идет каждый провод:

1. Используйте фото и соответствующим образом подключите провода.
2. Используйте цветовые коды и снова подключите провода.

Если вы руководствуетесь цветовыми кодами, вы можете проверить, что означает каждый провод, в разделе выше. Вот краткий обзор:

• Красный провод: питание (в большинстве случаев вход 24 В).
• Зеленый провод: Вентилятор.
• Белый провод: Нагрев.
• Синий провод: Охлаждение.
• Rh: мощность нагрева.
• Rc: Мощность охлаждения.

Для повторного подключения провода просто подсоедините провод к правой клемме и затяните установочный винт. Немного потяните за провод, чтобы убедиться, что он правильно закреплен.

Пример: Подсоедините красный провод к R, затяните винт, проверьте и перейдите к новому проводу.

После того, как вы пересоединили все провода, установите плату управления и проверьте, все ли в порядке.

Теперь, когда мы знаем основы правильного подключения термостата и основы цветового кодирования, давайте рассмотрим пошаговые инструкции по подключению 2-, 3-, 4- и 5-проводных термостатов:

2-проводная проводка термостата (печи)

Самый простой термостат имеет 2 провода; обычно красный и белый провод. Двухпроводная проводка термостата используется только для печей и обычно не требует провода «C» или «Общий». Вот почему нам нужно всего два провода. Это 2-проводной цветовой код проводки термостата:

1. Красный провод для питания (24 часа).
2. Белый провод для обогрева.

Подключение двухпроводного термостата довольно просто.

Вот пошаговая инструкция по монтажу двухпроводного термостата своими руками:

1. Снимите панель управления старого термостата печи.
2. Обратите внимание, куда идут провода; обычно красный провод R идет к R, а белый провод идет к Rh или W1. Вы также можете сделать фото.
3. Открутите два провода от клемм.
4. Снимите плату старого 2-проводного термостата и установите на его место новый 2-проводной термостат.
5. Подсоедините красный и белый провода, затяните установочный винт и снова установите панель управления.
6. Проверьте двухпроводную проводку термостата, включив печь.

Если вы правильно подключили 2 провода, новый 2-проводной термостат должен управлять печью так же, как ваш старый 2-проводной термостат.

Электропроводка 3-проводного термостата (котлы, нагреватели)

3-проводные термостаты чаще всего используются для управления нагревателями; особенно бойлеры и водонагреватели. 3 провода, которые вы найдете, обычно имеют коды R, G и W.

Разница между 2-проводным и 3-проводным термометром заключается в «G» или зеленом проводе, который обычно используется для вентиляторов. В 3-проводной проводке термостата зеленый провод служит переназначенным проводом C или «общим». Вот цветовой код проводки трехпроводного термостата:

1. Красный провод для питания (24В).
2. Белый провод для обогрева (подключен к клемме W или W1).
3. Зеленый провод как перепрофилированный провод C.

Вот как подключить трехпроводной термостат:

1. Снимите панель управления старого термостата.
2. Сфотографируйте 3 провода. Обратите внимание на цвет — красный, белый и зеленый — и клеммы — R, W или W1, G.

.

3. Полностью снимите плату старого термостата и закрепите провода. Вы не хотите, чтобы они прятались глубоко внутри стены.
4. Установите новую материнскую плату на место старой и протяните провода через трехпроводной термостат.
5. Правильно подключите провода — красный к R, белый к W или W1, зеленый к G — и затяните винты клемм.
6. Установите панель управления и проверьте правильность работы вашего бойлера или водонагревателя, подключенного к трехпроводному термометру.

Знать, как подключить 3-проводной термостат, довольно легко по сравнению с 4- и 5-проводными термостатами:

4-проводное подключение термостата (тепловые насосы, HVAC)

4-проводные термостаты обладают большей гибкостью. Для правильной работы интеллектуальных термостатов, таких как термостаты Nest и Ecobee, требуется 4-проводная проводка термостата.

В дополнение к нагреву (2-проводные термостаты) и C или вентилятору (3-проводные термостаты), 4-проводные термостаты включают провод охлаждения, обычно синего или желтого цвета. Вот провода в 4-проводных термостатах с кодами клемм и цветовыми кодами (также называемые цветовым кодом проводки 4-проводного термостата):

1. Красный провод для питания (24В).
2. Белый провод для обогрева (подключен к клемме W или W1).
3. Зеленый провод для вентиляторов.
4. Синий или желтый провод для охлаждения (подключен к Y).

Эти термостаты типичны для тепловых насосов: устройства HVAC, которые могут охлаждать и нагревать. Для создания воздушного потока необходим вентилятор (зеленый провод).

Вот как можно самостоятельно подключить 4-проводной термостат:

1. Снимите панель управления и оголите провода в старом 4-проводном термостате.
2. Сфотографируйте провода; вы также можете пометить, куда идет каждый, но сделать фотографию намного проще.
3. Снимите материнскую плату и закрепите провода; если их не держать, четыре провода потеряются в стене.
4. Привинтите новую материнскую плату и протяните 4 провода через отверстие.
5. Подсоедините 4 провода к соответствующим клеммам — красный к R, белый к W или W1, зеленый к G и синий или желтый к Y — и прикрутите их на место. Потяните каждый провод, чтобы убедиться, что он зафиксирован на месте.
6. Включите тепловой насос или любое другое устройство HVAC, которое подключается к 4-проводному термостату.

Давайте рассмотрим один из самых распространенных термостатов. Вот стандартная проводка 5-проводного термостата Honeywell:

5-проводная проводка термостата (любое устройство HVAC — кондиционеры, тепловые насосы, печи и т. д.) Общий» провод. Для работы всех новых цифровых термостатов для устройств HVAC требуется проводное соединение 24 В C. 5-проводные термостаты являются наиболее универсальными термостатами; они контролируют все, от умных кондиционеров, тепловых насосов, печей и так далее.

Вот 5 цветов проводов и коды клемм (цветовой код 5 проводов термостата):

1. Красный провод для питания (24 В).
2. Белый провод для обогрева (подключен к клемме W или W1).
3. Зеленый провод для вентиляторов.
4. Синий или желтый провод для охлаждения (подключен к Y).
5. Черный провод для провода «C» или «Общий».

Вот как выглядит проводной 5-проводной термостат:

Давайте посмотрим, как заменить старый 5-проводной термостат на новый:

1. Снимите панель управления и оголите провода в старом 5-проводном термостате.
2. Сфотографируйте провода; вы также можете пометить, куда идет каждый, но сделать фотографию намного проще.
3. Снимите материнскую плату и закрепите провода; если их не держать, четыре провода потеряются в стене.
4. Привинтите новую материнскую плату и протяните 5 проводов через отверстие.
5. Подсоедините 5 проводов к соответствующим клеммам — красный к R, белый к W или W1, зеленый к G, синий или желтый к Y, черный к C — и прикрутите их на место. Потяните каждый провод, чтобы убедиться, что он зафиксирован на месте.
6. Включите любое интеллектуальное устройство, которое подключается к 5-проводному термостату, и попробуйте использовать приложение для смартфона или пульт дистанционного управления, чтобы проверить, все ли работает должным образом.

Это основы подключения термостата. Если у вас есть хоть немного технических навыков, вы, вероятно, сможете заменить термостат своими руками.

Содержание

Простое руководство по подключению термостата (2,3,4,5,6,7,8 цветовых кодов проводов) комплекс – от базовой 2-проводной проводки термостата, характерной для газовых печей, до 8-проводной проводки термостата для двухступенчатых тепловых насосов и аналогичных систем HVAC.

Обратите внимание, что рассматривается только проводка на 24 В: Мы не покрываем вопросы проводки термостата на 110/240 В и милливольтового термостата.

В Руководстве по покупке термостатов Pick HVAC говорится об этих термостатах переменного напряжения:

• Мощность 110 В или 240 В: Они называются системами высокого напряжения или линейного напряжения и включают в себя электрические печи и системы электрических плинтусов.
• Мощность в милливольтах: Они [используются] с газовыми обогревателями, которые не используют электричество, поскольку у них нет вентилятора. Большинство из них используются для дополнительного тепла или отопления помещений.

Не стесняйтесь переходить к разделу, посвященному вашей конкретной теме:

Навигация по содержимому

• Является ли моя система HVAC 24-вольтовой системой?
• 3 Способ подключения термостата
  • #1 Замените провод термостата на провод:
  • #2 Найдите электрические соединения в печи или системе обработки воздуха:
  • #3 Используйте стандартные цвета проводов для подключения термостата:
• Общие варианты подключения термостата – от 2-проводного до 8-проводного термостата
  • 2-проводное подключение термостата
  • 3-проводное подключение термостата
  • 4 Проводная проводка термостата
  • 5 Проводная проводка термостата
  • 6 Проводная проводка термостата. Связь между системами HVAC
  • Как заменить провод термостата
  • Советы по установке проводки термостата

  Является ли моя система HVAC 24-вольтовой системой?

  Успех начинается со знания того, какой тип проводки термостата у вас есть или какой вам нужен. Ваши варианты включают термостат 24 В, 110/240 В и милливольт. В этом руководстве рассматриваются 24-вольтовые системы, большинство систем HVAC.

  24 В или низковольтные системы отопления и охлаждения включают один или несколько из следующих компонентов:

  • Отопление: Газовая печь, природный газ (NG) или пропан (LP), масляная печь, тепловой насос с вспомогательным оборудованием или без него нагревательные полоски
  • Охлаждение: Кондиционер, PTAC (комплектный конечный кондиционер), тепловой насос
  • Аксессуары: Увлажнитель, осушитель, вентилятор ERV/HRV, очиститель воздуха и другое оборудование для контроля качества воздуха

  Эти системы могут быть традиционными сплит-системами с одним компонентом снаружи, а другие внутри, бесканальные сплит-системы с наружными и внутренними компонентами и блочные системы со всеми компонентами, расположенными в одном большом корпусе, обычно устанавливаемом на открытом воздухе. Они могут быть одноступенчатыми, двухступенчатыми или с переменной производительностью. Двухтопливные системы с печью и тепловым насосом представляют собой 24-вольтовые/низковольтные системы.

  Более 90% всех систем HVAC (отопление, вентиляция, кондиционирование воздуха) представляют собой системы низкого напряжения 24 В. Следующие системы НЕ ЯВЛЯЮТСЯ 24-вольтовыми системами:

  • Котлы
  • Электрические печи
  • Плинтусные электронагреватели
  • Печи на твердом топливе (древесина, гранулы, кукуруза, антрацит, уголь и другие материалы из биомассы)
  • Милливольтовые печи, которые не требуется электричество

  3 Способ подключения термостата

  Начнем с самого простого подхода. Если старый термостат все еще установлен, то этот будет работать. Если старый термостат был удален, то подход немного сложнее, но все же может быть проектом «сделай сам».

  #1 Замените провод термостата на провод:

  Если вы не меняли компоненты системы HVAC, но хотите новый термостат, воспользуйтесь этим подходом.

  • Отключите электрическую цепь печи или воздухообрабатывающего агрегата.
  • Сфотографируйте старую проводку, подключенную к различным клеммам. Это будет служить ориентиром в случае, если вы потеряете связь с терминалом, к которому был подключен какой-либо провод. Вы также можете использовать метод старой школы, наклеив ленточные этикетки на провода термостата и пометив их буквой клеммы, к которой каждый был подключен.
  • Отсоедините провод от старого термостата и подсоедините его к клемме с той же буквой на новом термостате. Удаляйте и присоединяйте их по одному, пока не измените их все.
    Примечание: В вашей системе могут использоваться не все провода в пучке. Это обычное дело и не проблема. Неиспользуемые провода обычно скручены вместе и обернуты вокруг других проводов, чтобы предотвратить контакт оголенного провода с каким-либо оголенным участком используемого провода или клеммой.
  • Снова включите контур и отрегулируйте термостат так, чтобы он вызывал обогрев или охлаждение.
  • Если это работает и должно работать, все готово. Если это не так, мы рекомендуем снова отключить цепь и позвонить в местную компанию HVAC для завершения работы.

  #2 Найдите соединения проводов в печи или воздухораспределителе:

  Если термостат был снят, ваша работа немного усложнится. Один из двух подходов может сработать. Вот самый верный подход.

  #3 Для подключения термостата используйте провода стандартных цветов:

  , All Ol Allived, SOLE

  Labels	Wire Colors	Wiring Functions
  Y	Yellow	Cooling
  Y2	Light Blue/Other Colors	2 Stage Cooling
  W	Белый	Обогрев
  W2	Коричневый/Другие цвета	2-ступенчатый обогрев
  G	Зеленый	Вентилятор 9/Airler 9/Airler0577
  C	Blue/Black	Common Wire
  R	Red	24V Power
  RC	Red	24V Power
  E	No Universal Color	Аварийный нагрев
  X/AUX	Без универсального цвета	Дополнительный нагрев
  B	Темно-синий	Обратный клапан для отопления
  o	Orange	Обратный клапан для охлаждения
  S1/S2	NO Universal Color	для Outdoor Binat
  , SOLE	, SOLE DOMEL 9067, SOLE	. были подключены к каким клеммам, и вы не можете или не чувствуете себя комфортно попасть в топку, этот подход может сработать. Это зависит от того, использовал ли первоначальный установщик традиционный цветовой код проводки при установке термостата. Обратите внимание, что цвета проводки не имеют собственного значения. Провода все одинаковые: одножильный медный провод, покрытый цветной поливинилхлоридной изоляцией. Цветовой код был введен, чтобы облегчить работу, которую вы выполняете. Вот как подключить термостат, используя цветовой код и, к вашему сведению, назначение каждой клеммы. Подсоедините красный провод к клемме R (вызов для обогрева и/или охлаждения). Подсоедините зеленый провод к клемме G (вентилятор). Подсоедините белый провод к клемме W (нагрев). Подсоедините желтый провод к клемме Y (AC). Подсоедините синий провод к клемме C (Общий провод – подробности см. ниже). Оберните все дополнительные провода вокруг пучка, чтобы они не касались оголенных проводов или клемм. Примечание: Если какой-либо из компонентов способен к ступенчатому нагреву или охлаждению, эта конфигурация либо не будет работать, либо не позволит обеспечить полную производительность системы. Если это не работает или вы не уверены, что получаете полную производительность, такую ​​как поэтапный нагрев или охлаждение, позвоните специалисту по HVAC. Техник проверит соединения в печи или воздухораспределителе и завершит подключение термостата. Общие варианты подключения термостатов – термостаты с 2-проводным и 8-проводным подключением Здесь представлена ​​подробная информация о проводке для всех распространенных систем отопления, вентиляции и кондиционирования, от простых газовых печей до многокомпонентных систем с аксессуарами. Примечание. Вместо того, чтобы перечислять подход для каждой настройки, что было бы излишним, следуйте той же стратегии, которая описана выше. После отключения питания термостата: Снимите крышку термостата Сфотографируйте проводку Отсоедините провода и поочередно подключите их к одной и той же клемме на новом термостате. Провод 1: отсоедините старый, присоедините к новому. Провод 2: отсоединить/присоединить. Совет по установке:  Убедитесь, что все винты клемм плотно затянуты — их не нужно перетягивать. Выполняйте эту процедуру, пока не подсоедините все необходимые провода к новому термостату. Совет для дополнительных проводов:  Свяжите дополнительные провода и оставьте их в доступном месте для возможного использования в будущем. Другими словами, не засовывайте их так далеко в стену, чтобы они «потерялись». Метод проб и ошибок:  В некоторых случаях вам, возможно, придется использовать метод проб и ошибок в усовершенствованных системах тепловых насосов. Чаще всего это происходит, когда вы не знаете, какие компоненты и функции есть в вашей системе. Например, если вы не знаете, есть ли у него вспомогательные нагревательные полосы, или не уверены, является ли он двухступенчатым или одноступенчатым обогревом и охлаждением, вам может потребоваться попробовать несколько различных схем подключения, чтобы определить, какая из них все работает как надо. Но не бойтесь  – мы предлагаем вам альтернативные варианты подключения для этих систем. Их можно найти ниже 2-проводное подключение термостата Все термостаты имеют 2-проводное подключение, хотя для большинства из них будут дополнительные неиспользуемые провода. Для чего используется двухпроводная проводка термостата?  В печах используется 2 провода. Если это единственный компонент в системе, то достаточно двух проводов. Как подключить двухпроводной термостат: 1). Подсоедините провод Красный  к клемме R для 24 В Питание  – или к клемме RC, если она была на старом термостате. 2). Подсоедините провод Белый  к клемме W для Отопление . Как насчет провода C? Для установок только с печью не требуется общий провод. 3-проводная проводка термостата Это один из уровней большей сложности, который включает подключение провода C или общего провода. На самом деле, исходя из нашего опыта и отзывов читателей, 3-проводные термостаты могут быть самыми сложными для правильного подключения. Мы скажем вам заранее — без поездки к вам домой может быть сложно / невозможно разобраться, как именно ваша 3-проводная система должна быть подключена к термостату. Если наш совет не работает для вас, следует найти и связаться с умным, квалифицированным специалистом по системам отопления, вентиляции и кондиционирования воздуха. Но вот… Для чего используется 3-проводная проводка термостата? Котлы и многие типы нагревателей, включая водонагреватели, могут иметь 3-проводное подключение. Кроме того, , некоторые стандартные сплит-системы, работающие только от сети переменного тока, используют 3-проводную схему, и они представляют наибольшие проблемы. Большинство онлайн-руководств по проводке не упоминают переменный ток как возможный сценарий с 3 проводами. Если у вас есть 3-проводное соединение для переменного тока и у вас возникли проблемы, у нас есть советы по их устранению в этом разделе в разделе «Альтернативный шаг 3»). Вот стандартная процедура подключения 3-проводного термостата. Как подключить 3-проводной термостат: 1). Подсоедините красный провод к клемме R для 24 В Power или к клемме RC, если она была на старом термостате. 2). Подсоедините белый провод к клемме W для нагрева . 3). Используйте один из оставшихся проводов для провода C . Многие технические специалисты выбирают Зеленый провод для этой цели — зеленый провод обычно питает вентилятор, к вашему сведению — но ваш оригинальный термостат может использовать для этой цели черный провод . Подсоедините провод G к клемме G. Альтернативный шаг 3). Во многих системах с переменным током, включая системы только с переменным током, Y-провод от кондиционера является входом для охлаждения. Если вы предприняли шаги с тремя проводами, предложенные выше, и ваш кондиционер не работает, подключите провод Y к клемме Y, чтобы посмотреть, решит ли это проблему. Возможно, вам придется пойти к обработчику воздуха (это может быть печь), чтобы определить цвет провода на клемме Y. Примечание: Если Y-провод идет снаружи к конденсаторному блоку, это явный признак того, что это именно тот провод, который вам нужен. Подключите его к клемме Y на термостате, и, скорее всего, ваша проблема будет решена. Все еще не работает? Можно еще попробовать использовать 5-проводное подключение к термостату. Некоторые домовладельцы считают, что это решение, когда переменный ток не работает с 3-проводным подключением. Следуйте инструкциям в разделе ниже «Как подключить 5-проводной термостат». Один домовладелец, заменивший 3-проводное подключение 5-проводным, сказал, что новая схема подключения «позволяет мне успешно управлять кондиционером, а также вентилятором независимо друг от друга. ». Вот такие результаты мы хотели бы услышать! Информационный совет по проводам C: См. наше практическое руководство под названием C-wire Проблема: что делать, если у меня нет C-wire? В нем объясняется, как использовать или перепрофилировать один из дополнительных проводов в качестве С-провода. 4-проводная проводка термостата Четырехпроводная проводка термостата становится все более распространенной из-за популярных систем HVAC, которые требуют этого. Для чего используется 4-проводная проводка термостата?  Наиболее распространенная 4-проводная проводка термостата необходима для системы тепловых насосов  , которые включают в себя блок конденсации снаружи и устройство обработки воздуха внутри помещения. Уникальной особенностью этой системы является необходимость в проводе вентилятора и проводе для питания системы охлаждения переменного тока. Интеллектуальные термостаты: Ecobee, Nest и несколько других интеллектуальных/обучаемых/WiFi-термостатов также требуют 4-проводного подключения термостата. Как подключить 4-проводной термостат: 1). Подсоедините провод Красный к клемме R для 24 В Питание  – или к клемме RC, если она была на старом термостате. 2). Подсоедините провод Белый  к клемме W для режима теплового насоса Отопление  . 3). Подсоедините провод Желтый к клемме Y для AC /режим охлаждения. 4). Подсоедините провод Зеленый к клемме G вентилятора . Как насчет двухступенчатых тепловых насосов? Что с дополнительным подогревом? Эта 4-проводная проводка термостата предназначена для простых одноступенчатых тепловых насосов. См. 5-проводные и другие варианты для более сложных систем теплового насоса. 5-проводная проводка термостата Во многих системах HVAC требуется 5-проводная проводка термостата для подключения всех их компонентов. Следование этим указаниям приведет к успешной замене термостата. Для чего используется 5-проводная проводка термостата? Системы HVAC с кондиционерами, тепловыми насосами, печами и т.д. Если требуется 4-проводная проводка термостата плюс С-провод, вам потребуется 5-проводная проводка термостата. Это довольно просто. Ключевым моментом является использование провода, не используемого для других целей, в качестве общего провода или провода С. Как подключить 5-проводной термостат: 1). Подсоедините провод Красный к клемме R для 24 В Мощность . 2). Подсоедините провод Белый  к клемме W (или W1) для режима теплового насоса Отопление  . 3). Подсоедините провод Желтый к клемме Y для AC /режим охлаждения. 4). Подсоедините зеленый провод к клемме G вентилятора . 5). Подсоедините «запасной» провод к клемме C, например, 9.0003 Черный провод для C или Common . 6-проводная проводка термостата В вашем жгуте проводов должно быть 8 проводов, так что у вас еще есть провода. Для чего используется 6-проводная проводка термостата? Для систем с тепловым насосом с проводом C и усовершенствованным отоплением и кондиционером требуется 6 или более проводов. Например, двухступенчатый тепловой насос, один с дополнительным нагревом и/или другой с реверсивным клапаном, которому требуется питание, требуют 6-проводной или более проводки термостата (следуют 7- и 8-проводная проводка). Как подключить 6-проводной термостат: 1). Подсоедините провод Красный  к клемме R для 24 В Питание . 2). Подсоедините провод Белый  к клемме W (или W1) для режима теплового насоса Отопление  . 3). Подсоедините провод Желтый к клемме Y для AC /режим охлаждения. 4). Прикрепите Зеленый  провод к клемме G для Вентилятор . 5). Подсоедините «запасной» провод к клемме C, например, черный провод для C или общий . Для шага 6 есть несколько вариантов: 6). Если это одноступенчатый тепловой насос, но в системе обработки воздуха есть дополнительные нагревательные полоски, подсоедините неиспользуемый провод, например, провод светло-голубой  , к клемме X/Aux на Вспомогательный источник тепла . 0r: 6). Если тепловой насос имеет двухступенчатое охлаждение, подсоедините провод голубого цвета к клемме Y2 для двухступенчатого охлаждения . Или: 6). Если тепловой насос имеет двухступенчатый нагрев, подсоедините провод Коричневый к клемме Y2 для двухступенчатого нагрева. Профессиональный совет:  Прочитайте руководство по установке термостата и ознакомьтесь с руководствами по системе HVAC, чтобы точно знать, что включает в себя ваша система — дополнительный нагрев, реверсивный клапан, 2 ступени нагрева и охлаждения, например, чтобы узнать, какие клеммы использовать. Примечание: Если имеется двухступенчатый нагрев и охлаждение, вам понадобится 7- или 8-проводная проводка. 7-проводная проводка термостата Теперь мы говорим о системе отопления, вентиляции и кондиционирования воздуха, в которой много всего происходит. Для чего используется 7-проводная проводка термостата? Многие типы систем могут. Тепловой насос с 2 ступенями нагрева и охлаждения, система с дополнительным нагревом или система с реверсивным клапаном, на который необходимо подавать питание. Как подключить 7-проводной термостат: 1). Подсоедините провод Красный  к клемме R для 24 В Питание . 2). Подсоедините провод Белый  к клемме W (или W1) для режима теплового насоса Отопление  . 3). Подсоедините провод Желтый к клемме Y для AC /режим охлаждения. 4). Прикрепите Зеленый  провод к клемме G для Вентилятор . 5). Подсоедините «запасной» провод к клемме C, например, черный провод для C или общий . 6). Подсоедините провод светло-голубого цвета к клемме X/Aux для дополнительного нагревателя . 7). Используйте неиспользуемый провод для аксессуара . Альтернативные варианты:  Если у вас нет вспомогательного нагревателя, вспомогательного освещения или воздухоочистителя с электроприводом, но необходимо включить реверсивный клапан системы, выполните шаги 6 и 7. 6). Подсоедините темно-синий провод к клемме B для Реверсивный клапан для отопления . 7). Подсоедините провод Оранжевый к клемме O для Реверсивного клапана для охлаждения . 8 Проводная проводка термостата Вот наиболее распространенное использование 8 проводов. Для чего используется 8-проводная проводка термостата? Почти всегда это системы отопления, вентиляции и кондиционирования с тепловым насосом Вспомогательное тепло. Как подключить 8-проводной термостат: 1). Подсоедините провод Красный  к клемме R для 24 В Питание . 2). Подсоедините провод Белый к клемме W (или W1) теплового насоса Режим обогрева . 3). Подсоедините провод Желтый к клемме Y для AC /режим охлаждения. 4). Подсоедините зеленый провод к клемме G вентилятора . 5). Подсоедините «запасной» провод к клемме C, например, черный провод для C или общий . 6). Подсоедините провод светло-голубого цвета к клемме X/Aux на Вспомогательный источник тепла . 7). Подсоедините темно-синий провод к клемме B для Реверсивный клапан для отопления . 8). Подсоедините провод Оранжевый к клемме O для Реверсивного клапана для охлаждения . Поиск и устранение неисправностей проводки термостата Как мы уже говорили, в продвинутых системах, с которыми вы не знакомы, и нет существующего термостата с проводкой для копирования, вам, возможно, придется провести некоторые пробы и ошибки. Если вы не можете подключить термостат и заставить все компоненты вашей системы HVAC работать должным образом, обратитесь за помощью к специалисту по HVAC. Скорее всего, технический специалист сможет правильно подключить систему примерно за час, и вы будете нести ответственность только за сервисный вызов / плату за первый час в размере от 75 до 150 долларов. Добавление C-провода термостата Здесь мы рассмотрим основы, которые подробно описаны в нашем эксклюзивном руководстве C-Wire Проблема: что делать, если у меня нет C-провода . Провод C обеспечивает постоянное питание термостата, так что он постоянно контролирует температуру в помещении и другие параметры климата. Целью этого является создание максимально точного комфорта в помещении. Многие термостаты работают без провода C, периодически получая питание от одного из других проводов, обычно красного провода. Однако, если в информации о вашем термостате указано, что требуется провод C, то эта информация для вас. Провод необходим для большинства марок и моделей, включая ecobee и Honeywell Lyric. Примечание: Создатели популярного обучающего термостата Nest говорят: «Не беспокойтесь, если у вас нет С-провода. Термостат Nest не требует этого провода для большинства установок». Наш профессиональный ответ заключается в том, что вы получите максимальную производительность от любого термостата, включая все модели Nest, если вы установите провод C или аксессуар, который заменит его. Если вы снимаете старый термостат и к клемме C не подключен провод, у вас есть несколько вариантов. Полная информация содержится в руководстве по проблемам C-Wire, упомянутом двумя абзацами выше. Вот их обзор: Замените свой термостат на другой, для которого не требуется провод C (два из них — Nest, Lux Geo), и живите с неудовлетворительными результатами Используйте неиспользуемый провод в жгуте в качестве провода C. Подсоедините его к клемме C в печи/обработчике воздуха и клемме C в термостате. Не забудьте отключить питание печи, прежде чем открывать ее крышку (крышки). Используйте провод G (обычно зеленый) в качестве провода C. Вы потеряете независимое управление вентилятором. Присоедините его к клемме C в печи и на термостате. Установите разветвитель или перемычку, одобренную для использования с термостатом вашей марки. Цель состоит в том, чтобы заимствовать мощность у другого терминала. См. наше руководство C Wire для получения полной информации, фирменных продуктов Honeywell, Sensi и ecobee, а также полезного видео. Для установки обратитесь к специалисту по HVAC. Примечание по проводке термостата для сообщающихся систем ОВКВ Если у вас есть сообщающаяся система ОВКВ, вам потребуется сообщающийся термостат и соответствующая проводка. Подробности в нашем Руководство по коммуникационным и некоммуникационным системам HVAC . Коммуникационные системы используют только 4 провода. Однако основной принцип подключения тот же: каждый провод должен подключаться к клемме печи или устройства обработки воздуха и соответствующей клемме термостата. Как заменить провод термостата Вам потребуется заменить проводку термостата, если ваша новая система HVAC другого типа (например, 24 В вместо системы 110 В) или в жгуте проводов недостаточно проводов для поддерживать повышенную производительность новой системы (например, двухступенчатая замена одноступенчатой ​​системы). Важным первым шагом является выбор правильного типа сменного провода. Он поставляется в пучках по 2, 3, 5, 6 и 8 проводов. Когда вы покупаете его, они будут помечены как 18/2, 18/3, 18/5 и так далее. Для большинства современных систем требуется как минимум 5 проводов, если в систему включено как оборудование для обогрева, так и оборудование для кондиционирования воздуха. Мы рекомендуем использовать провод 18/8. Разница в цене составляет копейки за фут, а наличие 8 проводов дает вам максимальную гибкость для модернизации вашей системы в будущем. Магазины товаров для дома и интернет-магазины продают провод термостата в катушках от 50 до 250 футов и в футах. Средняя стоимость составляет от 30 до 80 центов за фут при продаже поштучно. В катушках дешевле. Подводка проводки термостата проста, если делать ее осторожно и осторожно: Отсоедините старый термостат, но оставьте настенное крепление на месте для защиты гипсокартона, пока вы протягиваете новый провод через отверстие. Аккуратно вытяните примерно 6 дюймов провода старого термостата из стены и наденьте на него зажим, например плоскогубцы, которые должны быть достаточно большими, чтобы предотвратить падение провода в стену при отсоединении. Снимите проводку со старого основания термостата. Перекройте не менее 4 дюймов старой проводки новой проводкой и плотно оберните изолентой вокруг перекрытия. От места расположения печи осторожно потяните жгут проводов к печи. Наличие второго человека, подающего проволоку с катушки или катушки в стену, поможет предотвратить заедание. Как только появится новый провод, протяните его столько, сколько необходимо, чтобы добраться до проводных клемм на печи или устройстве обработки воздуха, а также дополнительный фут провода. Отклейте или отрежьте. Пока не обрезайте провод на конце термостата. Снимите старую проводку с печи или воздухораспределителя, если она все еще прикреплена. Снимите ½ дюйма изоляции с каждого провода, который вы будете использовать. Инструмент для зачистки проводов можно приобрести в магазинах товаров для дома менее чем за 15 долларов. При необходимости добавьте соединители проводов к каждому проводу, который вы будете использовать. Они доступны в упаковках менее чем за 5 долларов. Подсоедините провода к клеммам на печи, используя цветовой код и схему, прилагаемую к термостату и/или печи или устройству обработки воздуха. На термостате подсоедините зажим к новому пучку проводов примерно в 8 дюймах от стены, отрежьте жгут проводов и снимите монтажное основание старого термостата. Осторожно наденьте старую опорную пластину на зажим, наденьте новую пластину и прикрепите ее к стене. Если вам нужно снять зажим для этого процесса, повесьте проводку и замените зажим, когда закончите. Зачистите провода, которые вы будете подключать к новому термостату. Используйте схему подключения и код для подключения проводов к клеммам на термостате, которые соответствуют соединениям на печи или устройстве обработки воздуха. Некоторые модели термостатов требуют, чтобы разъемы были предварительно установлены на провода. Оберните неиспользуемые провода вокруг жгута, снимите зажим и аккуратно вставьте жгут в стену перед установкой термостата на опорную плиту. Примечание: Если вы не уверены в необходимых инструментах и ​​расходных материалах, воспользуйтесь этим руководством для составления списка. Отнесите его в отдел электрики вашего местного дома или в магазин электротоваров. Специалист поможет вам собрать все необходимое, например: провод термостата, разъемы, инструмент для зачистки проводов, изоленту и т. д. Советы по установке проводки термостата Если вы меняете расположение термостата или устанавливаете его в новостройке, тщательно выбирайте место. Он должен быть на внутренней стене, так как на наружных стенах зимой может быть прохладно, а летом тепло. Это приведет к неправильным показаниям, вашей системе отопления, вентиляции и кондиционирования воздуха будет работать слишком тяжело, потраченной энергии, а ваш дом будет слишком теплым зимой и слишком прохладным летом. Лучшее расположение термостата — на внутренней стене в центре вашего дома, на которую не влияют: Прямой солнечный свет Сквозняки в дверях или окнах Тепло или пар из ванной комнаты Тепло от прибора или приготовления пищи Ближайшая решетка отопления/охлаждения или регистр При установке нового термостата и электропроводки Если у вас есть время или желание сделать это самостоятельно, есть предварительно квалифицированные местные подрядчики по ОВКВ, которые могут выполнить работу по конкурентоспособной цене. Categories: Разное Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
