В современных интерьерах часто используют зональное освещение — например, отдельно подают свет на обеденную зону и зону отдыха. Чтобы включать разное количество лампочек на одной люстре или подсвечивать отдельные зоны комнаты, вам понадобится двухклавишный выключатель. Правилами его подключения с нами поделился специалист по эксплуатации зданий и сооружений Александр Воробьев.

Задача двухклавишного выключателя заключается в разделении питания на две независимые линии, которые будут приводится в действие клавишами. Конечно, любую работу с электричеством лучше доверить специалистам.

Правила безопасности

Главные требования при работе с электричеством:

1. Проводите работы только в светлое время суток при достаточном количестве естественного света. Если освещения все-таки не хватает, используйте фонарик.
2. Перед началом работы убедитесь в отсутствии напряжения в сети. Самый надежный вариант — отключить питание на распределительном щитке в подъезде. Если у вас нет доступа к общему щитку, отключите питание на электрощитке в квартире.
3. Проверьте, действительно ли отключено электропитание, при помощи индикаторной отвертки, коснувшись ей одного из проводов в щитке. Если на индикаторе загорится красная лампочка, это означает, что питание не отключено. В таком случае вам точно придется вызывать электрика.
4. Даже работая с обесточенными проводами, лучше обезопасить себя: надевайте электрозащитные перчатки и используйте инструменты с прорезиненными рукоятками.
5. Убедитесь, что вы помните цветовую маркировку проводов: синий — ноль, коричневый — фаза, желто-зеленый — заземление. Соединять их нужно строго по цветам, иначе произойдет короткое замыкание или провода даже загорятся.

Как самому подключить розетку

Узнайте больше

Какие инструменты понадобятся для работы

• двухклавишный выключатель
• детектор напряжения
• лазерный нивелир или строительный уровень
• перфоратор и алмазная коронка D68
• стамеска и молоток
• подрозетник
• гипсовый или цементный раствор
• плоскогубцы и плоская или крестовая отвертка с прорезиненными рукоятками
• индикаторная отвертка
• клеммы
• строительный нож
• белая изолента
• дюбель-хомуты

Как правильно подключить двухклавишный выключатель там, где его не было

Перед тем как начать работы по установке выключателя, вам нужно найти распределительную коробку, к которой вы будете подключаться.

Как найти распределительную коробку в квартире

Свернуть

Распределительная коробка — это контейнер из негорючего пластика, который находится в стене, чаще всего над розеткой: снаружи — только крышка. В распределительной коробке есть все основные соединения и ответвления электропроводов. Именно к ней вы будете подключаться, чтобы установить новый выключатель.

Если при визуальном осмотре стен вы не видите ни одной распредкоробки, это не значит, что ее нет, а означает, что строители позаботились об эстетике и аккуратно спрятали распредкоробку под слоем штукатурки. Для того чтобы ее найти, вам понадобится специальный прибор — детектор напряжения.

Приложите детектор к стене непосредственно над розеткой и медленно ведите его по стене вертикально вверх. Детектор будет издавать звуковой сигнал, обозначающий, что там находятся провода под напряжением. Потом звуковой сигнал пропадет, что будет означать, что провода «уходят» в сторону. По звуковому сигналу детектора найдите место пересечения проводов. Постучите пальцами по стене в этом месте — вы услышите, что звук поменялся с глухого бетонного на звонкий пластиковый. Именно здесь и находится распределительная коробка.

Обратите внимание: распределительная коробка может находиться над розеткой с другой стороны межкомнатной стены, т. е. в соседней комнате.

После того как вы определились с местонахождением ближайшей распредкоробки, можно начинать соединение выключателя с двумя клавишами:

1. Выберите место для выключателя. На стене нарисуйте разметку — место самого выключателя и расположение каналов в стене, по которым провода будут идти к выключателю от распределительной коробки.




2. Индикаторной отверткой проверьте, не проходит ли на месте разметки скрытая проводка. Для этого переведите отвертку в режим «Н» и приложите кнопкой к стене. Водите отверткой по разметке: если внутри есть проводка, индикатор просигналит.

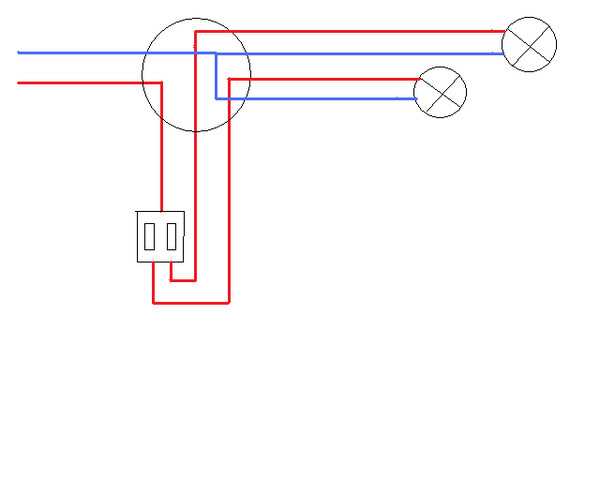

3. В распределительной коробке выберите ноль и фазу, идущие от одного автомата освещения. Для этого в квартирном электрощитке отключите автомат с надписью «освещение» либо, если электрощиток старого образца, отключите питание полностью. После этого проверьте индикаторной отверткой, действительно ли провода обесточены, коснувшись индикатором проводов в распределительной коробке. На фазовый провод в распредкоробке наклейте белую изоленту и отметьте на ней, что это фаза. Эта информация пригодится вам, когда эти провода встретятся в подрозетнике с фазовыми проводами светильников.




4. С помощью перфоратора и специальной круглой насадки по бетону сделайте в стене отверстие для подрозетника на месте будущего выключателя. При помощи стамески и молотка выбейте бетон из центра получившегося отверстия.




5. Проштрабите стену по разметке от распределительной коробки к месту расположения выключателя при помощи перфоратора. Внутри штрабы дрелью просверлите отверстия диаметром 6 мм и глубиной 4–5 мм через каждые 60 см, чтобы можно было поставить дюбель-хомуты для крепления кабеля. Проложите кабель в штрабы так, чтобы он был углублен в поверхности стены не меньше чем на 10 мм. Пока ничего в распредкоробке не подключайте!




6. Проштрабите стену от выключателя к светильнику и проложите трехжильный кабель (ноль, фаза, заземление) по штрабе. Закрепите кабель дюбель-хомутами. Когда вы зашпатлюете штрабу и кабель «спрячется» в стене, из стены должен торчать свободный конец кабеля — не меньше 5–10 см кабеля. Это нужно для удобства подключения механизма выключателя.




7. Приступаем непосредственно к подключению двухклавишного выключателя. С задней стенки подрозетника есть перфорированные отверстия — выдавите их (можно воспользоваться строительным ножом). Аккуратно заправьте провода в подрозетник и зафиксируйте его в стене гипсовой или бетонной смесью. Оголите нулевые провода на кабелях, идущих от распредкоробки и светильника, примерно на 2–3 см, соедините их между собой при помощи специальных клемм. То же самое проделайте с проводами заземления.




8. Возьмите механизм выключателя. Подключите фазовые провода, идущие от выключателя к светильнику и от распредкоробки к выключателю. Для этого вставьте концы фазы в отверстия механизма выключателя: фазы от светильника — в два отходящих контакта (вы найдете нужные отверстия в нижней части механизма выключателя), таким образом вы распределите свет на две клавиши выключателя. Фазу от распредкоробки вставьте в отверстие входящего контакта — он находится в верхней части механизма выключателя.




9. Зафиксируйте механизм двухклавишного выключателя шурупами на стене, предварительно выровняв его по уровню.




10. Установите декоративную панель выключателя, вставьте клавиши.




11. В распределительной коробке подключите фазовый провод от выключателя к нужной вам фазе, приходящей из щитка (вы ранее отметили ее белой изолентой). Чаще всего провода в распредкоробке соединены скруткой, а на конце запаяны. Срежьте место спайки проводов. Распрямите нужные вам провода, добавьте свой провод, крепко скрутите оголенные концы проводов и наденьте изоляционный колпачок.




12. Вкрутите лампочку в светильник. После этого включите электричество в щитке и включите свет — все должно работать. Подсоединение выключателя света с двумя клавишами выполнено.

Как заменить выключатель с двумя клавишами на другой такой же

1. Не забудьте обесточить квартиру, отключив питание на электрощитке. Чтобы подсоединить новый выключатель, аккуратно снимите пластиковые клавиши выключателя, поддев их тонким концом отвертки или ножом. То же самое проделайте с декоративной панелью выключателя.
2. Выкрутите шурупы, фиксирующие выключатель на стене. Достаньте его из подрозетника. Открутите шурупы, которыми зажаты провода, и освободите их.
3. Возьмите механизм нового выключателя и вставьте два фазовых провода от светильника в отверстия отходящих контактов в нижней части механизма выключателя, закрепите их шурупом. Таким образом вы распределите режимы света на две клавиши выключателя. То же самое проделайте с проводом, идущим от распредкоробки.
4. Заправьте провода в подрозетник и прикрепите механизм выключателя к стене при помощи шурупов. Установите декоративную панель и две клавиши.

Как заменить одноклавишный выключатель на двухклавишный

Не забудьте перед работой обесточить квартиру. Замена одноклавишного выключателя на двухклавишный подразумевает добавление нового источника света. Здесь есть два алгоритма подключения.

Если речь идет о люстре, которая будет работать в двух режимах свечения, то подключать двухклавишный выключатель взамен одноклавишного будем так:

1. Проведите от источника света к выключателю четырехжильный кабель, где пометьте изолентой первую и вторую фазы для удобства дальнейшего подключения.
2. Далее выполните те же действия для подключения механизма выключателя, как уже было описано выше. Чтобы соединить двухклавишный выключатель, заведите провода в подрозетник и зафиксируйте его в стене. Нулевой и заземляющий провода соедините соответственно с нулевым и заземляющим проводами при помощи специальных клемм. Фазовые провода (1 и 2) вставьте в отверстия механизма выключателя, заведите его на разные клавиши, чтобы можно было отдельно включить один режим освещения или другой. Фазовый провод от распредкоробки подключается в подходящий контакт выключателя, он находится в верхней части механизма двухкнопочного выключателя. Зафиксируйте выключатель в подрозетнике, установите декоративную панель и вставьте клавиши.

Если вы хотите подключить второй источник света к одному выключателю — например, второй настенный светильник, — придется добавить в выключатель еще одну фазу, идущую от другого светильника. Что для этого нужно сделать:

1. Разберите выключатель, отметьте фазу, которая приходит из распредкоробки.
2. Нанесите разметку местоположения нового светильника. Проверьте при помощи индикаторной отвертки, чтобы на месте разметки будущего выключателя и канала от нового светильника не было скрытой разметки.
3. Проштрабите стену от нового источника света до выключателя. Дрелью просверлите отверстия в штрабе для закрепления кабеля дюбель-хомутами. Проложите и закрепите кабель.
4. Подключаем выключатель. Провода нового кабеля подведите к новому механизму двухкнопочного выключателя: ноль — к нулю, землю — к земле, а фазовые провода распределите по выводам клавиш.
5. Поставьте выключатель в подрозетник и зафиксируйте в нем шурупами. Добавьте декоративную панель и клавиши. Монтаж двухклавишного выключателя завершен.

Как установить двухклавишный выключатель на месте трехклавишного

Если у вас уменьшилось количество источников света и появилась необходимость замены трехклавишного выключателя на двухклавишный:

1. В начале работы не забываем о технике безопасности и отключении напряжения на электрощитке. Разберите механизм выключателя, отключите третий фазовый провод, который использовался для работы третьей клавиши, обмотайте оголенный конец провода изолентой и оставьте в стене.
2. Подключите оставшиеся две фазы к механизму двухклавишного выключателя. Зафиксируйте выключатель в подрозетнике, поставьте декоративную панель с клавишами.

Подключение двойного выключателя на месте розетки

1. Обесточьте квартиру. Выкрутите шуруп, закрепляющий розетку в подрозетнике, и достаньте механизм.
2. Сделайте разметку расположения светильников и каналов, ведущих к ней. Проверьте все индикаторной отверткой.
3. Проштрабите каналы и проложите кабель от светильников к розетке. После закройте штрабу шпатлевкой.
4. Схема подключения двухклавишного переключателя будет следующая. С помощью клемм соедините нулевые провода с нулевыми, заземление — с заземлением. Возьмите механизм выключателя. Вставьте фазовые провода от светильников в отходящие контакты механизма выключателя, таким образом подключая обе клавиши. Фазовый провод, идущий от распредкоробки, вставьте в отверстие входящего контакта, который находится в верхней части механизма. Закрепите переключатель на стене.

Выключатель должен разрывать именно фазу, а не ноль. В случае если будет разрываться ноль, свет также будет выключаться и разница будет будто бы незаметна. Но источник света при этом остается под напряжением даже в выключенном состоянии, и вы рискуете получить удар током даже при замене лампочки. Будьте осторожны и подключайте правильно!

#как сделать #пошаговый гайд #розетки и выключатели #техника безопасности #электрика #электропроводка

08. 06.2022

Товары из статьи

Отвертка плоская 130 мм 100-500 В Sparta инди…

Детектор напряжения КВТ (79134) KT 100 PROLIN…

Перчатки латексные диэлектрические Эконом (1 …

Набор диэлектрического инструмента 1000 В КВТ…

Выключатель Legrand Valena 694265 двухклавишн…

Коронка алмазная Trio-Diamond (400068) по кер…

Перфоратор электрический Makita HR2470 780 Вт…

Стамеска Hesler 32 мм эргономичная рукоятка

Молоток слесарный Hesler 800 г деревянная руч…

Клемма на 3 провода Wago 222-413 0,08-2,5 кв….

Подрозетник Schneider Electric для бетона d68…

Шпаклевка гипсовая Knauf Фуген 5 кг

Смесь цементно-песчаная (ЦПС) М150 Петролит 2…

Уровень лазерный ADA CUBE 2-360 Basic Edition…

Уровень магнитный Matrix 100 см 3 глазка

Нож строительный Hesler 18 мм с ломающимся ле…

Изолента КМ ПВХ белая 19 мм 20 м одностороння. ..

Дюбель-хомут для круглого кабеля Tech-Krep 5-…

Монтаж двухклавишного выключателя света — схемы подключения и советы по монтажным работам (125 фото)

Практически в любом доме есть комната, или несколько, в которой необходим двухклавишный выключатель. Нужен он для того, чтоб управлять сразу несколькими контурами, отвечающими за освещение, через один и тот же механизм.

Многие думают, что монтаж двухклавишного выключателя света может стать настоящей проблемой, или то, что это очень сложный процесс. Но это не так, и дальше мы разберемся почему.

Краткое содержимое статьи:

Общая информация

Прежде всего нужно понимать, что проходной выключатель и двухклавишный это не одно и то же. Они выполняют разные задачи, да и количество контактов у них тоже отличается.

Чтоб не перепутать стоит обращать внимание на обратную сторону выключателя, на которой должна быть изображена схема подключения. Потому мало просто посмотреть на фото двухклавишного выключателя, стоит обратить внимание на описание, если вы покупаете его в интернете.

Предназначение

Самой обычной ситуацией, в которой может понадобиться двухклавишный выключатель, является наличие люстры на несколько лампочек. Например, у вас есть люстра на две или более лампочек, и вам хотелось бы иметь возможность включать одну из них, две, или все вместе. Вот для этого и пригодится выключатель на две клавиши.

Немного другая ситуация, встречается реже, но относится к той же категории. У вас есть два светильника в комнате, и вы хотите иметь возможность включать их с одной точки. Для этого устанавливается двухклавишный выключатель, к которому подсоединяются оба светильника.

Самое главное отличие заключается не в количестве переключателей, а в схеме двухклавишного выключателя, которая предусматривает другое количество контактов, если сравнивать со стандартным одноклавишным.

Такой выключатель идет с тремя контактами – один совместный, и два отдельных на отход. Они разделяют фазу, после чего отдельные провода отправляются непосредственно к нужным вам частям – разным светильникам, или отдельным контурам люстры.

Здесь стоит отметить, что при монтаже двухклавишного выключателя нужно иметь провод, как минимум, на три жилы, это при том, даже если у вас нету отдельного провода на заземление.

Подготовка

Вот мы и подошли к инструкции для подключения выключателя. Почему просто выключателя? Все дело в том, что по сути монтаж двухклавишного выключателя мало чем отличается от обычного одноклавишного. Ничего сложного в этом процессе нету, ведь просто нужно соблюдать технику безопасности и следовать нужным шагам.

Для начала нужно разобрать выключатель. Для этого нужно прежде всего снять клавиши. Делать это просто, и не нужно прилагать особых усилий. Нужно потянуть клавишу на себя, и если это не получается, то возьмите простую отвертку, и немного подденьте ею клавишу со стороны.

Внутренности выключателя вы уже видите, а значит нужно снять декоративную подложку. Она находится вокруг клавиш, и снимается только после того, как клавиши уже сняты. Теперь у нас в руках голый каркас, который уже готов к монтажу.

Теперь, когда приходит время работы с контактами, убедитесь в том, что на все помещение, или на этот отдельный участок, перекрыто напряжение. Для этого можно воспользоваться простой синдикатной отверткой.

Важно не забывать, что подключение двухклавишного выключателя своими руками, как и вообще работа с электричеством, должны начинаться из соблюдения техники безопасности.

Монтаж

После всех проделанных действий у вас в руках должен оказаться голый каркас выключателя. Теперь самое сложное правильно подключить провода к контактам. Поскольку задача выключателя заключается в том, чтоб передавать напряжение с фазы на нужные вам контуры, а ошибка может заключаться в том, что вам бы хотелось, чтоб кнопка, которая находится ближе к вам, включала одну лампочку, а вторая уже две, а не наоборот.

Для того, чтоб обнаружить центральный контакт, вам стоит обратить внимание на маркировку, или оценить ситуацию визуально – часто место под него оставляют в самом центре выключателя, в гордом одиночестве.

В случае, если он расположен не в центре, а схемы читать вы не умеете, то на помощь вам прийти может проверочная отвертка, которая обладает очень интересной и полезной функцией – прозвон на аккумуляторе. Для этого вам нужно взять винт или простой гвоздик и засунуть его в проверяемый контакт. Дальше беретесь за винт пальцами, а другие контакты проверяете тестером.

Поскольку мы разбираемся, как правильно подключить выключатель на две лампочки и больше, то нужно начинать переключать выключатели.

При переключении кнопки должна замыкаться цепь, и если вы удачно нашли центральный контакт, то светодиод на отвертке должен засветиться. Работает это с обеими клавишами, просто они должны быть в положение замкнутого контура.

Теперь, когда вы определились с центральным контактом, к нему подличаете фазу, а в контакты под кнопки фиксируете провода от люстры или светильников. Все это дело теперь нужно закрепить в подрозетнике, одеть декоративную рамку, а затем и клавиши.

Как видите, установка двойного выключателя своими руками достаточно простое занятие, практика в котором поможет вам в будущем делать это быстро и легко.

Фото монтажа двухклавишного выключателя света

Вам понравилась статья? Поделитесь 😉

2 банды | Проводка освещения

В наши дни вы не увидите их так часто, так как многие производители изготавливают только двухклавишные двухпозиционные выключатели света, которые служат той же цели (вы просто не используете третью клемму L2 на каждой банде), однако я думал, что мы будет включать его на всякий случай, если вы столкнетесь с одним!

По сути, это всего лишь два однопозиционных выключателя на одной лицевой панели

Двухклавишный выключатель лицевой панели

Рис. 2: Двойной однопозиционный выключатель света

Механизм переключения

Механизм одностороннего выключателя освещения

Каждая из групп (или переключателей) выше на рис. 2 (которых их два) работает следующим образом: когда переключатель «включен», клеммы COM и L1 соединены вместе. В выключенном состоянии COM ни к чему не подключен.

Между двумя группами на рис. 2 нет соединений. Каждая группа представляет собой один дискретный переключатель.

Теги:  1-позиционный, 2-клавишный, выключатель света

2-позиционный переключатель, соответствующие схемы и электрические схемы
Проводка 2-ходового выключателя освещения (3-проводная система, новые цвета кабелей)
2-ходового включения освещения (3-проводная система, старые цвета кабелей)
2-ходового включения освещения (2-проводная система)
3-проводного подключения переключателя света (3-проводная система) , старые цвета)
Проводка трехпозиционного выключателя освещения (трехпроводная система, новые цвета кабелей)
Проводка трехходового переключателя освещения (двухпроводная система)

Этот переключатель представляет собой два двухпозиционных переключателя на одной лицевой панели.

Некоторые марки выключателей света могут иметь несколько иную маркировку на клеммах (например, C L1 L2 или даже L1 L2 и L3).

Лицевая панель двухклавишного выключателя

Рис. 2: Двойной двунаправленный переключатель освещения

Механизм переключения

Рис. 3: Двухпозиционный переключатель освещения

Каждая из групп (или два) работают следующим образом (рис. 3): в положении 1 (когда переключатель находится в нижнем положении или «включен») COM и L1 соединены вместе (точно так же, как односторонний переключатель). В положении 2 (когда переключатель поднят или выключен) COM и L2 соединены вместе.

Между двумя группами на рис. 2 нет соединений. Каждая группа представляет собой один дискретный переключатель.

Просто чтобы отличаться 🙂

Клеммы на вашем коммутаторе могут немного отличаться от показанных выше, но будьте уверены, что они работают так же, как описано выше, но контакты клемм находятся в другом положении. Вы можете увидеть следующее:

двухклавишный двухпозиционный выключатель света, вариант клеммы 1

двухганговый двухпозиционный выключатель света, вариант клеммы 2

Теги:  2-ганговый, 2-позиционный, 2-позиционный переключатель, электрические выключатели, выключатель света , двусторонний переключатель

Схемы электрических соединений промежуточного выключателя и схемы подключения
Схема подключения промежуточного выключателя (старые цвета кабелей)
Схема подключения промежуточного выключателя (новые цвета кабелей)

Промежуточный выключатель освещения используется, когда три или более переключателя управляют одним светом и используется в сочетании с двумя двухпозиционными выключателями для достижения этой цели. По сути, это два одинарных промежуточных переключателя на одной лицевой панели.

Лицевая панель двухклавишного переключателя

Рис. 2: Двухсекционный промежуточный выключатель освещения

Механизм выключателя освещения

Рис. 3: Механизм промежуточного выключателя освещения

Каждая из групп (или переключателей), показанных выше на Рис. 2 (их два), работает следующим образом (Рис. 3): есть четыре терминала, обычно L1, L1 и L2, L2. В одном положении L1 и L2 соединены попарно. В другом положении соединяются чередующиеся пары.

Теги:  2 группы, 2 направления, электрические выключатели, Промежуточный выключатель света, проводка промежуточного выключателя, выключатель света

3-позиционные и 4-позиционные переключатели

Управление освещением с помощью двух или более переключателей

На этой странице описано, как использовать 3-позиционные и 4-позиционные переключатели для управления освещением с
двух и более мест. Это первая из нескольких связанных страниц, объясняющих
как управлять светом с помощью нескольких выключателей. Нажмите
здесь для обзора всех этих страниц.

Свет или светильники могут управляться более чем одним выключателем. Обычная практика
в домашнем строительстве стоит использовать 3-позиционные выключатели. «3-х полосный» это электрика
обозначение однополюсного двухпозиционного переключателя (SPDT).

Ниже показан трехпозиционный переключатель. Наведите указатель мыши на него, чтобы увидеть, как он меняет состояние.
(требуется включенный Javascript):

Вот типичная схема в четырех возможных состояниях:

Переключатели должны создавать полную цепь для прохождения тока и лампочки.
зажечь. Когда оба переключателя подняты, цепь замкнута (вверху справа). Когда
оба переключателя находятся в нижнем положении, цепь замкнута (внизу справа). Если один переключатель
вверх, а один вниз, ток заходит в тупик, ток не течет и
лампочка не горит (вверху слева и внизу слева).

Обратите внимание, что приведенная выше цветовая схема НЕ отражает цвет проводов. Это функционально
раскраска, предназначенная для иллюстрации состояния напряжения каждого сегмента провода.

• Красный указывает на горячий провод (120 вольт переменного тока).
• Зеленый указывает на нейтральный провод с потенциалом земли.
• Синий указывает
  провод, который плавает. «Плавающий» здесь означает изолированный от горячего
  и нейтраль с помощью выключателей и/или лампочек.

Для выбора цвета провода для вашей цепи см. далее на этой странице..

Управление освещением тремя и более выключателями

Для
более двух переключателей, один или несколько 4-позиционных переключателей добавляются между 3-позиционными
переключатели. Четырехпозиционный переключатель имеет два положения. В первом положении контакты
подключены напрямую, так что переключатель не действует. На позиции
два, переключатель перекрестно соединяет контакты слева с контактами на
справа, в соединении «X». Наведите указатель мыши на изображение, чтобы
увидеть состояние изменения переключателя (если в вашем браузере включен Javascript).

Чтобы просмотреть анимацию, показывающую, как это работает в полной схеме, см. Как
4-позиционные переключатели работают — анимация. Эта одноминутная анимация является
ярчайшая иллюстрация функции трех- и четырехпозиционного переключателя.
(Не беспокойтесь о размере файла — он должен загружаться за считанные секунды даже через модем.)

Ниже приведен пример схемы освещения с четырьмя переключателями. Эта схема также показывает
черновые коробки, проволочные гайки и правильный цветовой код.

Обратите внимание, что фонарь можно разместить в любом месте обратного провода, как показано выше.
как белый. Это может быть так, как показано в конце прогона, но это может быть между любым
пару распределительных коробок (как показано на следующем рисунке) или даже между панелью
и первая распределительная коробка. Вы можете использовать столько 4-позиционных переключателей, сколько захотите.

Цветовая маркировка

Официальное слово см. в своде правил National Electric. вот попробую
чтобы немного описать, что такое цветовая кодировка и как должны быть проложены провода.
окрашены в цепи освещения (и почему).

Обычной практикой при подключении цепи с несколькими переключателями является использование двухжильного кабеля (черный
и белый) кабель от панели до первого выключателя, а затем трехжильный (черный,
красный, белый) кабель между парами выключателей. Белый обозначает нейтральный, ток
несущий провод, соединенный с землей в панели автоматического выключателя. Черный и
красные используются для «горячих» проводников 120 вольт по отношению к земле.
На предыдущем рисунке показана схема, которая следует этому соглашению.

NEC допускает определенные исключения для цепей освещения, так что стандарт
двухжильный (черный и белый) и трехжильный (черный, красный и белый)
можно использовать, и использовать эффективно. В частности, это часто удобно и
эффективно разместить свет между двумя выключателями или между панелью и
первый переключатель. В таких случаях удобно и допустимо подвести 120 вольт
к коммутатору через белый провод .

Если вы размещаете свет в таком месте, помните о путанице, которая
может произойти от этого цвета провода. На картинке выше белый всегда нейтрален,
в то время как черный или красный могут быть горячими. Если свет расположен между двумя средними
выключатели, то белый провод, идущий от лампы к выключателю, на самом деле
иногда жарко. Чтобы избежать путаницы и соответствовать коду, используйте черный маркер.
для обозначения любого «горячего» белого провода, питающего выключатель. Такое цветовое кодирование
показано в следующем примере:

Другие варианты

Вот еще несколько вариантов схем 3- и 4-позиционного переключателя. Все
4-позиционные переключатели не являются обязательными. Если вам нужны только два переключателя, не указывайте
оба четырехпозиционных переключателя. Вы также можете добавить столько 4-позиционных переключателей, сколько захотите.
вместо любого из показанных на следующих схемах.

Вот пример света в середине пробега. Обратите внимание на шаблон
очень похоже, но цветовой код немного сложнее. Два белых провода
должны быть отмечены черным, где питание переключателей.

Маркируя провод, как указано выше, вы информируете всех, кто работает в коробке позже.
что это провод, который будет подавать (иногда) 120 вольт на выключатель.
Это позволит рабочему правильно подключить сменные выключатели. (Для цепей
только с двумя переключателями, просто не обращайте внимания на 4-позиционные переключатели на рисунке выше.)

Вот еще один вариант, когда кабель от панели идет прямо к
световой короб, который, в свою очередь, находится между некоторыми выключателями..

• Другие варианты 3-ходовых цепей (с двумя переключателями).
• Дополнительные варианты 4-позиционного (три или более переключателя)
  схемы.
