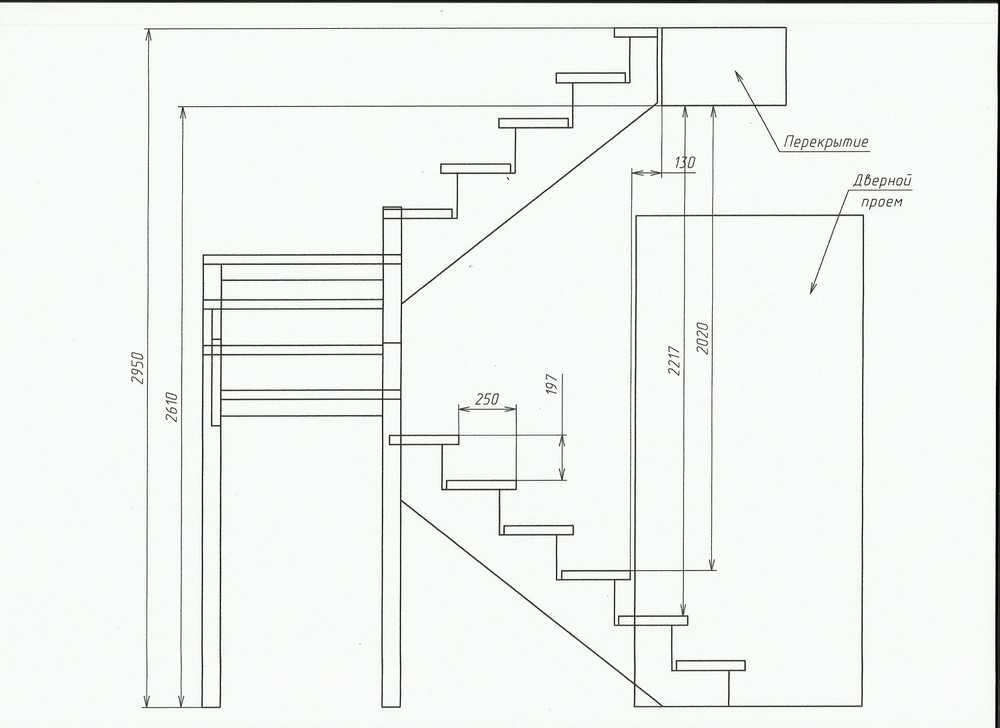

Лестница в разрезе чертеж
Разрез для зданий в два и более этажа выполняют по лестничной клетке, для чего предварительно выполняют расчет и графическую разбивку лестницы. На рисунке 15 изображены лестничные марши на планах и разрезе здания.

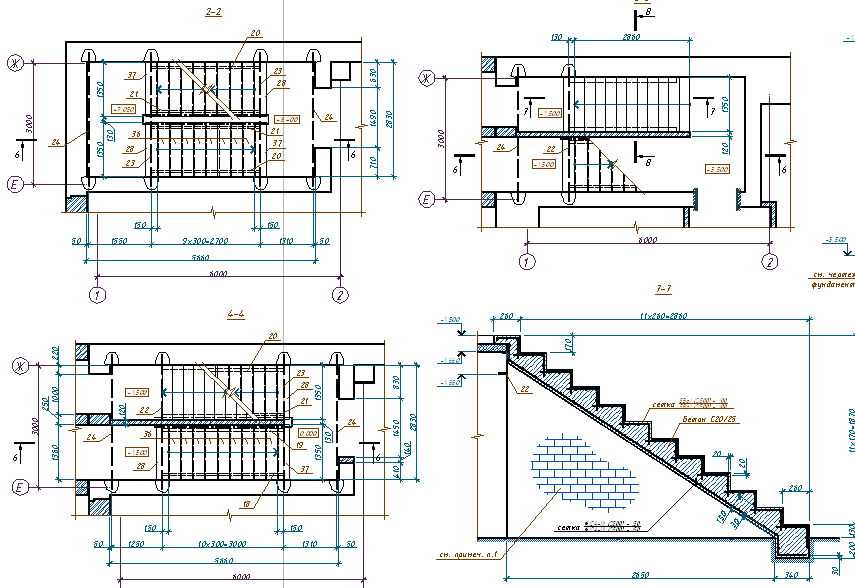

Рисунок 15 — Изображение лестничной клетки на плане и разрезе здания
Основным элементом лестничного марша является ступень, состоящая из проступи (ширина ступени а) и подступенка (высота ступениh) (рис.15). Ступени опираются на наклонные балки, называемые для каменных или бетонных лестниц косоурами. Для косоуров применяются железобетонные балки 200х300 мм. Следует учесть, что в каждом марше подступенков на один больше, чем проступей, так как одна из них (фризовая ступень) входит в площадку (рис.16).

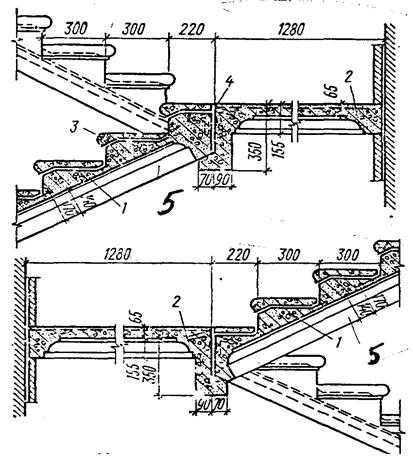

Рисунок 15 – Фрагмент лестничного марша
Под расчетом лестницы понимают определение числа ступеней (подступенков) п, и их высоты h, ширины а, заложения (длины марша в плане)l и шириныBлестничной клетки (рис. 11).
В основе расчета лестницы и ее последующей графической разбивки лежит высота этажа, то есть расстояние от пола этажа до пола следующего этажа, и такие рекомендации: высота ступени должна быть не более 170мм, а ширина – не менее 260мм; ширина марша d– не менее 1200мм, пожарное расстояние между маршами 80…120мм, ширина лестничных площадокt должна быть не менее ширины марша. В одном марше допускается не более 16 и не менее 3 ступеней.
Пусть, например, высота этажа H=3400мм, ширина маршаd=1200мм, противопожарное расстояниеe=100мм, а высота ступениh=150мм. Определяем число подступенков в двух маршах: n=H/h=3400:150=22,66. Так как число подступенков должно быть целым, а для двух маршей еще и четным, принимаем, чтоn=22. Уточняем высоту ступени:h=H/n=154,5мм.
Размер проступи аподбирается в зависимости от высотыhпо графику или вычисляется из зависимостиa+h=450мм. В обоих случаях,а=295,5мм.
Поскольку в каждом марше число проступей на одну меньше, чем подступенков, то длину (заложение) марша в плане определяют по формуле l=a(n/2-1)=295,5(22/2-1)=295,5×10=2955мм.
Ширина лестничной клетки B=2d+e=2×1200+100=2500мм, а ее минимальная длинаL=2t+l=2×1200+2955=5350мм (длина минимальная, так как в примере приняли, чтоt=d).
Графическая разбивка лестницы осуществляется с использованием результатов ее расчета, причем одновременно проводится разбивка марша на ступени в плане и ступеней по высоте в разрезе. Для выполнения последнего на разрезе разбивается сетка, размеры прямоугольников сетки по горизонтали равны ширине ступени а, а по вертикали ее высотеh (предварительно от стен лестничной клетки откладывают по ширинеtлестничных площадок). В сетку вписывают ступени и проводят линии косоура лестницы, не показывая на чертеже ее конструкцию (рис. 16).
Площадки бетонных и каменных лестниц на косоурах делают сборными из ребристых железобетонных плит, уложенных по балкам площадок. По плитам кладется слой шлакобетона 40…50мм, а по нему чистый пол.
Лестничные марши и площадки ограждают перила высотой 800мм. На разрезе перила вычерчиваются условно в тонких линиях. Они могут иметь самую разнообразную конструкцию. При их вычерчивании следует обратить внимание на то, как заделываются стойки перил, на которых держится поручень (рис.16).
Рисунок 16 – Графическая разбивка лестничного марша
Лестницы являются ответственной частью многоэтажного здания, так как служат не только для сообщения между этажами, но и для эвакуации при пожаре или другой аварийной ситуации.
[/stextbox]
Лестницы по назначению подразделяют на основные, или главные, и служебные, или вспомогательные. Служебные лестницы используют для сообщения с подвалами, чердаками и в качестве запасных для эвакуации людей в случае пожара.
Лестницы по материалу подразделяют на железобетонные, деревянные и стальные. Каждая лестница состоит из наклонных элементов — маршей и горизонтальных элементов — площадок. Лестницы бывают одно — , двух — и многомаршевые. Марши соединяют две лестничные площадки (этажные и промежуточные). Все эти элементы расположены в помещении, которое называется лестничной клеткой. В настоящее время почти все элементы лестницы в зданиях массового строительства выполняют из железобетона.
По способу изготовления различают сборные и монолитные железобетонные лестницы. В настоящее время в основном распространены сборные лестницы.
Марш представляет собой конструкцию, состоящую из ряда ступеней. Ступени опираются на балки — косоуры, располагаемые под ступенями. В состав маршей входят ограждения — перила. Высота ограждения 90 — 95 см. Несущие элементы марша своими концами опираются на несущие элементы площадок — площадочные балки.
Высота подъема одномаршевой лестницы равна высоте этажа. У двухмаршевой лестницы высота подъема одного марша принимается равной половине высоты этажа. Чаще всего применяют двухмаршевые лестницы. Ширину маршей обычно берут в пределах 90 — 240 см, для вспомогательных лестниц — не менее 90 см, для основных — не менее 105 см. Лестничные марши устанавливают с уклонами: 1: 2 ; 1:1,75 ; 1:1,5 и т. д. В марше допускается не менее 3-х и не более 18 ступеней. Каждый марш для одной из лестничных площадок будет восходящим, т. е. поднимающимся вверх, а для другой — нисходящим, т.е. опускающимся вниз. Восходящий марш начинается нижней фризовой ступенью, служащей переходом к площадке, а нисходящий марш — верхней фризовой ступенью. Фризовые ступени марша, совпадающие с полом площадок, имеют особые очертания, все остальные ступени марша одинаковы.
Ступени лестниц характеризуются высотой подступенка h и шириной проступи b. Для удобства пользования лестницей необходимо, чтобы удвоенная высота подступенка h и ширина проступи b в сумме равнялись среднему шагу человека, принимаемому от 570 до 640 мм. Чаще всего эту величину принимают равной 600 мм, таким образом, b+2h= 600. Высота подступенка находится в пределах 135 — 180 мм ( чаще всего 150 мм ). Ширина проступи -250 — 300 мм. Для основных лестниц ширину проступи принимают 300 мм.
Лестничные площадки, устраиваемые на уровне каждого этажа, называют — этажными, а между этажами — промежуточными. Ширину лестничных площадок принимают не менее ширины марша и не менее 1200 мм.
Ниже рассматривается пример разбивки двухмаршевой лестницы (рис. 136).
Длина лестничной клетки 5610 мм, ширина 2200 мм. Ширина марша 1050 мм, зазор между маршами (в плане) 100 мм, высота этажей принята равной 3000 мм. При высоте ступени 150 мм в каждом марше должно быть (1500 : 150) десять ступеней.
После предварительных расчетов приступают к построению разреза. Проводят координационные оси, вычерчивают стены, отмечают уровни лестничных площадок (поэтажных и промежуточных) горизонтальными линиями. Затем откладывают на какой-либо горизонтальной линии разреза от внутренней стены ширину площадки (1410 мм) и 9 раз по 300 мм, и через полученные точки проводят на разрезе тонкие вертикальные линии для разбивки ступеней. После этого откладывают ширину одной ступени (300 мм) в сторону площадки первого этажа (точка ) и соединяют наклонной прямой линией эту точку с крайней точкой (точка ) уровня вышележащей промежуточной площадки. Прямая (1-2) пересекает вертикальные линии в точках, через которые и проводят горизонтальные линии (проступи) и вертикальные (подступенки). Таким же способом на разрезе производят разбивку ступеней и других маршей.
После этого вычерчивают на разрезе лестничные площадки и марши, обводят основными линиями контуры сечений всех элементов (стен, площадок, ступеней), расположенных в плоскости разреза.
Следует иметь в виду, что плоскость разреза по лестнице всегда проводят по ближайшим к наблюдателю маршам.
При вычерчивании лестничных маршей и плит лестничных площадок, а также их соединения между собой и стенами следует руководствоваться рекомендуемыми приведенными на рис. 137.
После построения лестницы в подъезде вычерчиваются перегородка с дверью ограничивающая входной тамбур в подъезд. Габаритные размеры дверного проема на этой перегородки аналогичны входному проему в подъезд, но без учета четверти (см. рис 139).
Рис. 136
Рис. 137
Построение крыши
Последовательность вычерчивания крыши выполняется в следующей последовательности (вариант рис. 138).
1. В наружные стены укладывают мауэрлаты (брус 250х200 мм).
2. Параллельно контуру кровли через ребро мауэрлата проводятся линии ограничивающие кровлю и стропильные ноги.
4. Используя эти линии и координационную ось вписывается коньковый прогон (брус 150х150 мм).
5. Используя высоту бруса (150 мм) вычерчиваются стропильные ноги.
6. Уточняется верхний контур кровли (на чертеже удаление от стропильной ноги 1 мм).
7. К центральной координационной оси симметрично привязывается стояк под коньковый прогон (брус 100х100 мм).
8. Вычерчиваются ригели и подкосы под стропила (брус 80х100 мм) согласно схемы перекрытия. В нашем случае раздел нижнею кромку стропильной ноги от мауэрлата до конькового пролета примерно на 8 частей для вычерчивания использовалось соотношение 3:2:3.
Пример варианта конструктивного поперечного разреза жилого дома приведен на рис. 139.
Рис. 138
Рис. 139
8.4. Контрольные вопросы
1. Порядок вычерчивания межэтажного перекрытия.
2. Порядок вычерчивания чердачного перекрытия.
3. Порядок вычерчивания подвального перекрытия.
4. Перечислите основные элементы, входящие в состав ленточных фундаментов.
5. Порядок вычерчивания фундамента для несущей стены квартиры.
6. Порядок вычерчивания фундамента для несущей стены подъезда.
7. Порядок вычерчивания фундамента для капитальной стены.
8. Как наносится на разрез здания отмостка и козырек?
9. Из каких элементов состоит лестница?
10 Какие конструктивные элементы лестничного марша называют подступенком, проступью и косоуром?
11. Методика вычерчивания леснечного марша на разрезе здания.
12. Раскройте основные этапы вычерчивания крыши здания.
Дата добавления: 2017-10-04; просмотров: 3273;
Похожие статьи:
Лестницы являются ответственной частью многоэтажного здания, так как служат не только для сообщения между этажами, но и для эвакуации при пожаре или другой аварийной ситуации.
[/stextbox]
Лестницы по назначению подразделяют на основные, или главные, и служебные, или вспомогательные. Служебные лестницы используют для сообщения с подвалами, чердаками и в качестве запасных для эвакуации людей в случае пожара.
Лестницы по материалу подразделяют на железобетонные, деревянные и стальные. Каждая лестница состоит из наклонных элементов — маршей и горизонтальных элементов — площадок. Лестницы бывают одно — , двух — и многомаршевые. Марши соединяют две лестничные площадки (этажные и промежуточные). Все эти элементы расположены в помещении, которое называется лестничной клеткой. В настоящее время почти все элементы лестницы в зданиях массового строительства выполняют из железобетона.
По способу изготовления различают сборные и монолитные железобетонные лестницы. В настоящее время в основном распространены сборные лестницы.
Марш представляет собой конструкцию, состоящую из ряда ступеней. Ступени опираются на балки — косоуры, располагаемые под ступенями. В состав маршей входят ограждения — перила. Высота ограждения 90 — 95 см. Несущие элементы марша своими концами опираются на несущие элементы площадок — площадочные балки.
Высота подъема одномаршевой лестницы равна высоте этажа. У двухмаршевой лестницы высота подъема одного марша принимается равной половине высоты этажа. Чаще всего применяют двухмаршевые лестницы. Ширину маршей обычно берут в пределах 90 — 240 см, для вспомогательных лестниц — не менее 90 см, для основных — не менее 105 см. Лестничные марши устанавливают с уклонами: 1: 2 ; 1:1,75 ; 1:1,5 и т. д. В марше допускается не менее 3-х и не более 18 ступеней. Каждый марш для одной из лестничных площадок будет восходящим, т. е. поднимающимся вверх, а для другой — нисходящим, т.е. опускающимся вниз. Восходящий марш начинается нижней фризовой ступенью, служащей переходом к площадке, а нисходящий марш — верхней фризовой ступенью. Фризовые ступени марша, совпадающие с полом площадок, имеют особые очертания, все остальные ступени марша одинаковы.
Ступени лестниц характеризуются высотой подступенка h и шириной проступи b. Для удобства пользования лестницей необходимо, чтобы удвоенная высота подступенка h и ширина проступи b в сумме равнялись среднему шагу человека, принимаемому от 570 до 640 мм. Чаще всего эту величину принимают равной 600 мм, таким образом, b+2h= 600. Высота подступенка находится в пределах 135 — 180 мм ( чаще всего 150 мм ). Ширина проступи -250 — 300 мм. Для основных лестниц ширину проступи принимают 300 мм.
Лестничные площадки, устраиваемые на уровне каждого этажа, называют — этажными, а между этажами — промежуточными. Ширину лестничных площадок принимают не менее ширины марша и не менее 1200 мм.
Ниже рассматривается пример разбивки двухмаршевой лестницы (рис. 136).
Длина лестничной клетки 5610 мм, ширина 2200 мм. Ширина марша 1050 мм, зазор между маршами (в плане) 100 мм, высота этажей принята равной 3000 мм. При высоте ступени 150 мм в каждом марше должно быть (1500 : 150) десять ступеней.
Видео удалено.
Видео (кликните для воспроизведения). |
После предварительных расчетов приступают к построению разреза. Проводят координационные оси, вычерчивают стены, отмечают уровни лестничных площадок (поэтажных и промежуточных) горизонтальными линиями. Затем откладывают на какой-либо горизонтальной линии разреза от внутренней стены ширину площадки (1410 мм) и 9 раз по 300 мм, и через полученные точки проводят на разрезе тонкие вертикальные линии для разбивки ступеней. После этого откладывают ширину одной ступени (300 мм) в сторону площадки первого этажа (точка ) и соединяют наклонной прямой линией эту точку с крайней точкой (точка ) уровня вышележащей промежуточной площадки. Прямая (1-2) пересекает вертикальные линии в точках, через которые и проводят горизонтальные линии (проступи) и вертикальные (подступенки). Таким же способом на разрезе производят разбивку ступеней и других маршей.
После этого вычерчивают на разрезе лестничные площадки и марши, обводят основными линиями контуры сечений всех элементов (стен, площадок, ступеней), расположенных в плоскости разреза.
Следует иметь в виду, что плоскость разреза по лестнице всегда проводят по ближайшим к наблюдателю маршам.
При вычерчивании лестничных маршей и плит лестничных площадок, а также их соединения между собой и стенами следует руководствоваться рекомендуемыми приведенными на рис. 137.
После построения лестницы в подъезде вычерчиваются перегородка с дверью ограничивающая входной тамбур в подъезд. Габаритные размеры дверного проема на этой перегородки аналогичны входному проему в подъезд, но без учета четверти (см. рис 139).
Рис. 136
Рис. 137
Построение крыши
Последовательность вычерчивания крыши выполняется в следующей последовательности (вариант рис. 138).
1. В наружные стены укладывают мауэрлаты (брус 250х200 мм).
2. Параллельно контуру кровли через ребро мауэрлата проводятся линии ограничивающие кровлю и стропильные ноги.
4. Используя эти линии и координационную ось вписывается коньковый прогон (брус 150х150 мм).
5. Используя высоту бруса (150 мм) вычерчиваются стропильные ноги.
6. Уточняется верхний контур кровли (на чертеже удаление от стропильной ноги 1 мм).
7. К центральной координационной оси симметрично привязывается стояк под коньковый прогон (брус 100х100 мм).
8. Вычерчиваются ригели и подкосы под стропила (брус 80х100 мм) согласно схемы перекрытия. В нашем случае раздел нижнею кромку стропильной ноги от мауэрлата до конькового пролета примерно на 8 частей для вычерчивания использовалось соотношение 3:2:3.
Пример варианта конструктивного поперечного разреза жилого дома приведен на рис. 139.
Рис. 138
Рис. 139
8.4. Контрольные вопросы
1. Порядок вычерчивания межэтажного перекрытия.
2. Порядок вычерчивания чердачного перекрытия.
3. Порядок вычерчивания подвального перекрытия.
4. Перечислите основные элементы, входящие в состав ленточных фундаментов.
5. Порядок вычерчивания фундамента для несущей стены квартиры.
6. Порядок вычерчивания фундамента для несущей стены подъезда.
7. Порядок вычерчивания фундамента для капитальной стены.
8. Как наносится на разрез здания отмостка и козырек?
9. Из каких элементов состоит лестница?
10 Какие конструктивные элементы лестничного марша называют подступенком, проступью и косоуром?
11. Методика вычерчивания леснечного марша на разрезе здания.
12. Раскройте основные этапы вычерчивания крыши здания.
Дата добавления: 2017-10-04; просмотров: 3274;
Похожие статьи:
На рис. 14 дана схема построения лестничного марша.
Размер проступи принимают равным 300 мм, подступенка — 155 мм, что соответствует размерам ступени стандартного лестничного марша при высоте этажа 2,8 м.
Отложив ширину лестничной площадки и проведя через этот отрезок первую вертикальную линию, приступают к вычерчиванию (графической разбивке) лестницы, которая, как правило, принимается двухмаршевой. С учетом этого, при высоте этажа, равной 2,8 м, высота подъема (вертикальная проекция марша) составит 1,4 м.
Количество подступенков в одном марше будет 1400 : 155 = 9,03 (принимаем 9) а проступей — 8. Длина горизонтальной проекции марша составит 300 × 8 = 2400 мм. От края этажной площадки, ширина которой была отложена, на расстоянии 2400 мм проводят вторую вертикальную линию, обозначив границу лестничного марша.
Затем разбивают горизонтальный участок между лестничными площадками длиной 2400 мм на 8 равных участков (по числу проступей), а каждую вертикальную проекцию лестничного марша высотой 1400 мм — на 9 частей (по числу подступенков). В результате получают сетку, которую не рекомендуется стирать.
По точкам пересечения необходимо вычертить лестничные марши. После этого в проекционной связи вычерчивают на плане лестничные площадки (рис.15) и марши. Перила лестницы показывают условно, обозначая лишь внешний контур. Высоту перил принимают равной 900 мм.
ФАСАДЫ
Фасад — это наружная сторона здания. Изучение чертежей всех сторон даёт представление о внешнем виде всего здания и его архитектуре.
Фасады бывают: главный (сторона здания, выходящая на улицу или площадь), дворовый и боковой (торцовый).
При разработке проекта выполняют чертежи всех фасадов, если они отличаются друг от друга.
Название фасаду дают по обозначениям крайних координационных осей на плане. Например, «Фасад –‑ 5»или «Фасад А – Г» и т. д.
Масштаб выбирают таким, чтобы можно было отчетливо изобразить рельеф стен, проёмы и т. п. Если принят масштаб 1: 100 и крупнее, то необходимо изобразить рисунок оконных переплетов, тип дверей и ворот.
Рис. 14
Построение разреза по лестнице
Рис. 15
Фрагмент лестничного марша
Пример выполнения чертежа фасада жилого здания показан на рис. 17.
На фасады наносят: координационные оси здания (сооружения), с размерами, определяющими общее расстояние между крайними осями, позиции
(марки) элементов здания, не указанные на планах.
По выполненным двум проекциям (плану и разрезу) вычерчивают третью (фасад). Все горизонтальные линии и места их проведения берут с разреза (уровень земли, отмостка, цоколь, верх и низ проёмов, карниз и т. д.), а вертикальные — с плана. Затем вычерчивают балконы и их ограждения, вентиляционные трубы и др., обозначают кружки координационных осей,
выносные линии, знаки высотных отметок и их значения, а также размер между крайними координационными осями.
Отметки выше нулевой указывают со знаком «+». Для фасада применяют
более тонкие линии. Рекомендуется для контуров фасада, проёмов, плит балконов и лоджий, цоколя и т. п. принять толщину линий 0,4…0,5 мм, для заполнения проёмов и разрезки стен — 0,2…0,3 мм, для контура земли — 0,6…0,8 мм.
Разрез 1‑1
Рис. 16
Пример выполнения разреза здания
Фасад 1‑5
Рис. 17
Пример выполнения фасада здания
Дата добавления: 2015-01-24; просмотров: 4244;
ПОСМОТРЕТЬ ЕЩЕ:
Видео удалено.
Видео (кликните для воспроизведения). |
Михаил Суханов
Приветствую Вас на нашем портале. Меня зовут Михаил Суханов. Я уже более 6 лет занимаюсь строительством. Я считаю, что являюсь профессионалом в своей области, хочу научить всех посетителей сайта решать сложные и не очень задачи.
Все материалы для сайта собраны и тщательно переработаны с целью донести как можно доступнее всю необходимую информацию. Однако чтобы применить все, описанное на сайте всегда необходима обязательная консультация с профессионалами.
Расчет и построение лестницы в разрезе и плане • СПЛАЙН
рис. 21-22
Разрез для зданий в два и более этажей выполняют по лестничной клетке, для чего предварительно делают расчет и графическую разбивку лестницы.
Лестница состоит из лестничных маршей (наклонных элементов со ступенями) и лестничных площадок, устраиваемых на уровне каждого этажа и между этажами, и размещается в помещении, называемом лестничной клеткой (рис. 21 и 23). Естественно, что с между соседними этажами расположены два лестничных марша и одна лестничная площадка (рис. 23).
рис. 21-22рис. 23
Основным элементом лестницы является ступень , состоящая из проступи (ширина ступени a) и подступенка (высота ступени h ) (Рис. 22). Ступени опираются на наклонные балки, называемые для каменных или бетонных лестниц косоурами. Для косоуров применяются железобетонные балки 200х300 мм. Следует учесть, что в каждом марше подступенков на один больше, чем проступей, так как одна из них (фризовая ступень) входит в площадку (рис. 21).
Под расчетом лестницы понимают определение числа ступеней (подступенков) n, их высоты h, ширины a, заложения (длины марша в плане) L и ширины B лестничной клетки (рис. 23).
В основе расчета лестницы и ее последующей графической разбивки лежит высота этажа, то есть расстояние от пола этажа до пола следующего этажа, и такие рекомендации: высота ступени должна быть не более 170 мм, а ширина не менее 260 мм; ширина марша не менее 1200 мм, пожарное расстояние между маршами 80…120 мм, ширина лестничных площадок должна быть не менее ширины марша. В одном марше допускается не более 16 и не менее 3 ступеней.
Пусть, например, высота этажа H=3400 mm, ширина марша d=1200 mm, противопожарное расстояние e=100 mm, а высота ступени h=15 mm. Определяем число подступенков в двух маршах: n=H/h=3400:150=22,66. Так как число подступенков должно быть целым, а для двух маршей еще и четным, принимаем, что n=22. Уточняем высоту ступени: h=H/n=154,5 mm.
Размер проступи подбирается в зависимости от высоты h по графику (рис. 24) или вычисляется из зависимости a+h=450 mm. В обоих случаях a=295,5 mm.
рис. 24
Поскольку в каждом марше число проступей на одну меньше, чем подступенков, то длину (заложение) марша в плане определяют по формуле l=a(n/2-1)=295,5(22/2-1)=295,5×10=2955 mm.
Ширина лестничной клетки B=2d+e=2×1200+100=2500 mm, а ее минимальная длина L=2t+l=2×1200+2955=5350 mm (длина минимальная, так как в примере приняли, что t=d).
Графическая разбивка лестницы осуществляется с использованием результатов ее расчета, причем одновременно проводится разбивка марша на ступени в плане и ступеней по высоте в разрезе (рис. 23). Для выполнения последнего на разрезе разбивается сетка, размеры прямоугольников сетки по горизонтали равны ширине ступени a, а по вертикали ее высоте h (предварительно от стен лестничной клетки откладывают по ширине t лестничных площадок). В сетку вписывают ступени и проводят линии косоура лестницы, не показывая на чертеже ее конструкцию (рис. 19).
Площадки бетонных и каменных лестниц на косоурах делают сборными из ребристых железобетонных плит, уложенных по балкам площадок. По плитам кладется слой шлакобетона 40…50 мм, а по нему чистый пол. Лестничные марши и площадки ограждают перила высотой 900 мм. Лестничные перила могут иметь самую разнообразную конструкцию. При их вычерчивании следует обратить внимание на то, как заделываются стойки перил, на которых держится поручень.
СПЛАЙН
Благодаря своим знаниям и программы 3d max профессионалы создают интересные грамотные проекты за короткие сроки.
Что нужно знать о резке косоуров лестницы
В целях безопасности и соблюдения правил высота подступенка и глубина проступи должны быть одинаковыми по всей лестнице. Первым делом всегда нужно определить общий подъем лестницы, протянув уровень от готовой поверхности настила над готовой поверхностью лестничной площадки и измерив расстояние между этими двумя высотами.
Ступени для обрезки косоуров
Расчеты
Допустим, общий подъем составляет 25 дюймов. Наибольшая высота подступенка на каждой ступени, разрешенная большинством строительных норм, составляет 7 ¾ дюймов. Разделив 25 на 7 ¾ и округлив в большую сторону, мы получим количество подступенков в лестнице: 9.0003
25 ÷ 7,75 = 3,23 = 4 подступенка
Чтобы найти высоту отдельного подступенка, разделите общую высоту 25 на количество подступенков:
25 ÷ 4 = 6,25
Другое число, необходимое для раскладки стрингеров, равно глубина протектора, также называемая пробегом. Минимум, разрешенный большинством кодов, составляет 10 дюймов, и это хороший размер для использования. Чтобы сделать их более глубокими, требуется более длинный разрез, чтобы надрезать стрингеры, что ослабляет их.
Выбор стрингера
iStock
Стрингеры всегда должны быть вырезаны из 2х12. Вырубка меньшего размера не оставляет достаточно древесины, чтобы безопасно выдерживать нагрузки лестницы.
При заказе стрингеров учитывайте длину стрингера примерно 14 дюймов для каждой ступени. Ищите прямой подвой с как можно меньшим количеством узлов. Вам понадобится как минимум один стрингер на каждые 16 дюймов ширины лестницы. Если вы используете синтетический настил для ступеней, некоторые производители требуют, чтобы расстояние между стрингерами не превышало 12 дюймов.
Выкладка стрингера
- Положите прямой кусок 2×12 на козлы.
- Держите угольник с размером подъема на язычке и размером хода на лезвии, пересекающим край 2×12.
- Прикрепите кусок дерева к нижней стороне квадрата, чтобы он служил ориентиром, затем отметьте первый разрез карандашом. Более длинная линия — это срез или прогон ступени, а более короткая — подступенок.
- Переместите угольник вверх по косоуру, совместив вырез следующей проступи с верхней частью подступенка внизу, и отметьте следующую проступь и подступенок.
- Продолжайте, пока не разметите все вырезы ступеней и подступенков.
Отрегулируйте стрингер по толщине ступени
Если бы вы обрезали нижний подступенок на полную высоту 6 ¼ дюймов, установка нижней ступени увеличила бы высоту этой первой ступени на толщину этой ступени. Если, например, ваши ступени имеют толщину 1 дюйм, эта нижняя ступенька будет составлять 7 ¼ дюймов вместо желаемых 6 ¼ дюймов. Это небезопасно и является нарушением кодекса.
- Вверху размещение верхней ступени имело бы противоположный эффект, и этот шаг был бы 5 ¼ дюймов вместо 6 ¼ дюймов. Решение простое – укоротить срез нижнего подступенка на косоуте на толщину проступи. Таким образом, тот разрез, где стрингер встречается с нижней площадкой, будет на расстоянии 5 ¼ дюймов от проступи выше, в то время как все остальные подступенки останутся на уровне 6 ¼ дюймов.
- Выложите
- Всегда будет на одну ступеньку меньше, чем подступенков, потому что сам настил действует как верхняя ступенька. Каркас палубы или фасция будут выступать в качестве верхнего подступенка, поэтому окончательный разрез на стрингере обычно выкладывается и делается прямо вниз от верхней ступени, в зависимости от того, как вы планируете привязать стрингеры к каркасу палубы.
- Циркулярной пилой вырежьте стрингер. Остановите разрезы на внутренних углах и закончите их ручной пилой, электролобзиком или сабельной пилой. Используйте этот первый стрингер в качестве шаблона для размещения всех остальных.
Инструменты и материалы
- Обработанные под давлением 2×12 для стрингеров
- Либо материал настила, либо обработанный давлением 2×12 для ступеней
- Настил для стояков
- Винты для крепления ступеней и подступенков
- Стрингерные соединители, такие как регулируемые стрингерные соединители Simpson LSC
Инструменты
- Рулетка
- Каркасный квадрат
- Два маленьких зажима
- Аккумуляторная дрель
- Карандаш
- Циркулярная пила
- Ручная пила, электролобзик или сабельная пила
Как вырезать косоуры лестницы
Вооружившись размерами подъема и пролета, вы можете изготовить косоуры лестницы. Стрингеры могут быть открытыми или закрытыми, как показано в разделе «Типы стрингеров». При закрытых стрингерах ступени и подступенки входят в пазы, прорезанные на внутренней поверхности ложа стрингера. Закрытые стрингеры обычно изготавливаются из чистых пиломатериалов и должны оставаться открытыми.
Открытые стрингеры, иногда называемые разрезанными стрингерами, имеют выемки треугольной формы, вырезанные на верхней кромке, так что стрингер напоминает хвост дракона (обычное название открытых стрингеров). Открытые стрингеры, такие как в этом проекте, сделаны из пиломатериалов, пригодных для каркаса, и обычно их не оставляют открытыми. Боковая и нижняя стороны этих стрингеров будут покрыты гипсокартоном. Гораздо позже временные проступи будут заменены готовыми проступями и подступенками.
Изготовить пробный стрингер
Первым делом необходимо изготовить тестовый стрингер, который подтвердит правильность ваших расчетов. Если стрингер будет точным, он станет шаблоном для вырезания остальных стрингеров. Выберите самую прямую и качественную ложу 2×12 для использования со стрингерами. Быстрый диагональный замер от вершины лестницы до места платформы, отмеченного ранее, подскажет вам примерную длину заготовки, из которой нужно вырезать косоур, но на всякий случай начните с небольшой дополнительной длины. Как и в случае с каркасом пола, увенчайте балку стрингера и убедитесь, что любой изгиб направлен в сторону вырезов проступи и подступенка.
Приклад косоуров
Косоуры обычно изготавливаются из бруса 2×12. Это связано с тем, что значительная часть ширины доски должна быть удалена для каждой проступи и подступенка, а у 2×12 после этих вырезов остается достаточно пиломатериалов. Но проблема с размерными пиломатериалами заключается в том, что они со временем дают усадку. Из-за обнаженного торцевого волокна древесина возле вырезов дает усадку больше, чем вся доска, что со временем может привести к провисанию ступеней. Некоторые строители используют LVL-материал для косоуров, потому что он менее подвержен усадке. Но обратите внимание: ложа LVL не всегда идеально прямая, поэтому проверяйте наличие короны, как если бы вы проверяли 2×12.
Для разметки вам понадобится пара лестниц. Самый простой и точный способ выложить косоур — это набор этих малышек и старый добрый стальной каркасный угольник, а не треугольный угольник (см. «Стальной угольник и лестничные мерки»).
Лестничные габариты (эти два латунные) могут быть закреплены на стальном угольнике по габаритам подъема и пролета. Эти удобные маленькие инструменты превращают квадрат в собственный шаблон макета лестницы. Стальные квадратные и лестничные планки Когда мой друг Роб Тёрнквист впервые показал мне, как сделать лестницу, я был поражен, когда он покопался в опилках в нижней части своего пояса для инструментов и вытащил два маленьких шестигранных приспособления, называемых лестничными упорами. Каждая из них имеет прорезь, предназначенную для размещения на краю обрамляющего квадрата. Он надел манометры на угольник с правильными размерами подъема и хода и затянул болты с накаткой, чтобы удержать их на месте. Лестничные датчики обычно продаются менее чем за 10 долларов. |
Установите стрингерную ложу на пару козлов или рабочий стол головкой к себе. Теперь затяните ступенчатый датчик на 8⅛ дюйма на одной стороне квадрата, чтобы представить единицу подъема, и затяните другой датчик на 9 дюймов на другой стороне квадрата, чтобы представить единицу длины. Держите угол шпангоута плоским на ложе стрингера, затем наденьте угольник шпангоута на утолщенный край доски, пока оба калибра не коснутся края стрингера.
Начните с укладки верхней части стрингера. На самом конце доски часто есть дефекты, которые могут мешать датчикам, поэтому размещайте датчик для подступенков немного от конца доски. Стрингеры могут сбивать с толку, особенно новичка, поэтому всегда следите за тем, чтобы подъем и бег по квадрату обрамления были ориентированы в том же направлении, что и ваша компоновка. Если вы остановитесь, чтобы проверить макет, или подсчитать подъемы, или поработать с обратной стороны стрингера, просто убедитесь, что ориентация квадрата не изменилась, прежде чем возобновить макет.
Вот верхняя часть стрингера, вытянутая вместе со всеми пересекающимися материалами. Чертеж в натуральную величину, включая LVL лестничной клетки, помогает гарантировать, что с самого начала будут сделаны надлежащие разрезы.
Удерживая квадрат на месте, отметьте вдоль его внешнего края верхнюю ступеньку и связанный с ней подступенок. Помните, что в верхней части стрингера нет подступенка: верхняя часть проступи на самом деле является вершиной стрингера. Поверьте, на этом этапе легко запутаться. Затем продлите линию подступенка от задней части линии проступи до заднего края доски. Эта линия представляет собой вертикальный срез, где верхняя часть стрингера прикрепляется к фанерной подвеске или планке. Кстати, самый простой способ удлинить линии подступенка или проступи — приложить второй угольник или линейку к угольнику с ступенчатыми упорами.
После установки линий для первой проступи в верхней части стрингера сдвиньте угольник шпангоута вниз так, чтобы край подступенка выровнялся с линией проступи. Теперь проследите следующую ступеньку и подступенок. Продолжайте спускаться вниз по доске, пока не начертите нужное количество стояков (в данном случае шесть).
Сдвиньте угольник вниз по балке стрингера и отметьте проступи и подступенки, пока не укажете нужное количество подступенков. Пронумеруйте их, чтобы минимизировать путаницу.
Работая над доской, следите за любыми выступами или пустотами вдоль края, которые могут мешать ступенчатым упорам, тем самым изменяя точное выравнивание квадрата обрамления. (Если одно из этих мест неизбежно, внимательно осмотрите фрезерованную поверхность лестничного упора и совместите его с краем доски.) Крепко удерживая угольник, отметьте подъем и бегите по косоуру. Внизу продлите линию протектора ниже нижнего подъема до задней кромки приклада. Чтобы убедиться, что стрингеры имеют правильную длину, я всегда нумерую свободные концы и дважды проверяю свои номера перед их обрезанием.
В нижней части стрингера сделайте чертеж всех пересекающихся материалов в натуральную величину. | Выемка в нижней части стрингера позволяет ему опираться на площадку для поддержки. |
9-дюймовый. пробег ступеней означал, что нижний подступенок на стрингерах верхнего марша будет иметь только 1½ дюйма опоры на площадке, чего недостаточно. Итак, в нижней части этих стрингеров мы сделали вырез, чтобы обернуть каркас площадки. (На нижнем марше нижняя часть стрингеров полностью приземлилась на палубу первого этажа.)
Различия в настиле и толщине ступеней
Одним из факторов при строительстве лестниц, который смущает плотников и приводит к беспорядку на лестнице, является толщина готового пола и толщина готовых ступеней. Этот дом был довольно простым, потому что готовые полы должны были быть из твердой древесины толщиной ¾ дюйма, а ступени также должны были быть ¾ дюйма. запас. Чтобы обеспечить постоянную высоту подступенка, верхняя часть стрингера должна была находиться точно на 8⅛ дюйма ниже обшивки второго этажа или на высоте одного подступенка.
Но если бы ступени были толщиной, скажем, 1 ¼ дюйма, нам пришлось бы опускать косоур еще на ½ дюйма, или разницу в толщине между готовым полом (¾ дюйма) и ступенями (1 ¼ дюйма). в.). Чтобы опустить стрингер на ½ дюйма, отрежьте его снизу.
В подвале нижний полет приземлился на бетонный пол без другого пола. В этом случае мы убрали ¾ дюйма от нижней части косоура, чтобы расстояние от бетонного пола до первой ступени оставалось таким же, как и у остальных ступеней (см. рисунок).
Лестница в подвал Деталь
Там, где лестница в подвал выходит на бетонный пол, необходимо вычесть толщину готовой ступени, чтобы подступенки оставались ровными.
Итак, что бы вы сделали, если бы пол на лестничной площадке был толще, чем ступени? Правильно, вы бы снизили высоту посадки на разницу в толщине. Но в этом доме готовые посадочные полы были такой же толщины, как и ступени, поэтому мы установили высоту посадочной площадки ровно в семь раз выше, или на 56⅞ дюймов ниже настила второго этажа. Мы вырезали доску, которая представляла собой один конец платформы, и прикрепили ее на этой высоте.
Установите испытательный стрингер
После того, как все регулировки сделаны для любых изменений толщины пола или протектора, отрежьте только верх и низ первого стрингера. Этот стрингер предназначен для проверки вашего макета и высоты приземления. У испытательного стрингера для верхнего марша были только разрезы отвеса и протектора вверху и выемка внизу.
А теперь момент истины. Установите испытательный стрингер на место. Попросите кого-нибудь подержать верх на нужной высоте, пока вы проверяете соответствие верха и низа. В этом случае нижняя часть стрингера должна была удерживаться на ¾ дюйма выше доски, представляющей каркас платформы, чтобы учесть обшивку пола на лестничной площадке.
Отрежьте только верх и низ испытательного стрингера и установите его на место, чтобы убедиться, что он подходит правильно. Установите уровень на одной из линий протектора в качестве окончательного теста.
Теперь вы, наверное, задаетесь вопросом, почему мы сначала не построили платформу, а затем обрезали стрингеры по размеру. Что ж, идите вперед и постройте платформу, а затем испытайте стрингер. Но когда это не совсем правильно и платформу нужно вынимать сабельной пилой, чтобы опустить ее на ¼ дюйма, напомню, что намного проще настроить высоту платформы, когда она представлена одной доской, прибитой гвоздями. к обрамлению. Это то, что делают профессионалы, чтобы сэкономить время и проблемы в долгосрочной перспективе.
Если ваши измерения и расчеты были верны, отвес в верхней части стрингера и выемка в нижней части будут ровно прилегать к сопрягаемым поверхностям. Установите уровень торпеды вдоль одной из линий протектора, чтобы убедиться, что ступени, сделанные из этого стрингера, будут ровными.
Если тестовый стрингер не подходит, повторите шаги, найдите ошибку и исправьте ее (возможно, вам придется вырезать новый стрингер, если вы ошиблись в расчетах). Потратьте время сейчас, чтобы убедиться, что стрингер подходит точно. Исправление проблемы позже гарантированно будет болью.
Когда вы знаете, что стрингер подойдет, разрежьте по линиям подъема и прогона. Затем вернитесь и закончите разрезы ручной пилой.
Использование тестового стрингера в качестве образца
После того, как тестовый стрингер сдал экзамен, можно вырезать остальные проступи и подступенки. Многие плотники просто обрезают пересекающиеся линии подъема и спуска, так что треугольный кусок косоура отваливается, но перерезание стрингера ослабляет его. Вместо этого режьте только по линиям и закончите работу ручной пилой. Объем дополнительной работы, который требуется для этого, минимален по сравнению с пользой, которую он приносит.
Когда все вырезы сделаны на первом стрингере, вы можете использовать его в качестве шаблона для других стрингеров в том же пролете.
