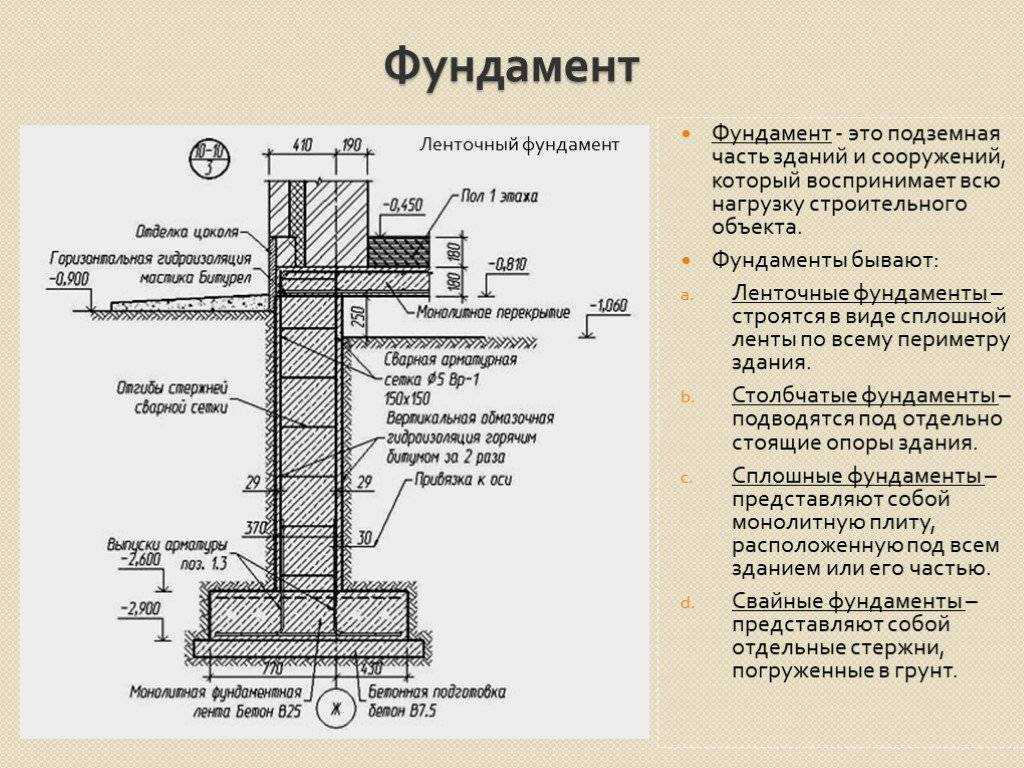

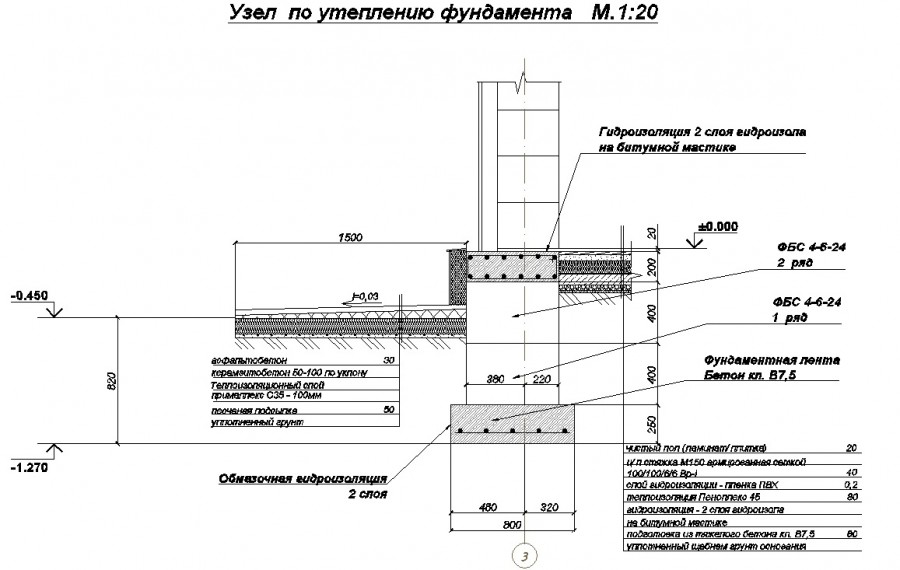

Ленточный разрез фундамент. Торцевой разрез ленточного фундамента

Типовой ленточный фундамент можно собрать из трех разновидностей строительных материалов: кирпича блока и бетона. Причем в каждом случае структура ленточного фундамента будет примерно одинакова.

И если изучать устройство и монтаж ленточного основания, продвигаясь от подошвы к ростверку, то перед нами разворачивается такая картина:

• Основание покоится на насыпной подушке, состоящей из гравия и песка. Эти материалы укладываются слоями, толщиной в 15-20 сантиметров. Такая подушка увеличивает несущую способность опорного грунта.
• На подсыпке покоится плита подошвы фундамента, уложенная поверх слоя гидроизоляции. Причем эта деталь обязательна для оснований, заглубленных вгрунт с низкой несущей способностью. Закладываемые в плотные грунты фундаменты можно избавить от отдельной подошвы. Сама подошва может быть смонтирована путем укладки особых фундаментных блоков (ФЛ типа) или заливки бетона в заранее отрытую траншею на дне котлована. Типичная ширина подошвы – 60-120 сантиметров.
• На подошву (а в некоторых случаях и на насыпную подушку) опирается стена фундамента, состоящая из блоков, кирпича или сформированная путем заливки бетона в армированную опалубку. С внешней и внутренней стороны стены монтируется слой вертикальной гидроизоляции и утепляющая прослойка.  Типичная ширина стены основания (без учета утепляющей и гидрофобной прослойки) – 40-60 сантиметров. Высота стены фундамента равняется глубине промерзания грунта, увеличенной на  высоту цоколя и плиты-подошвы.

Проект ленточного фундамента. Ленточный фундамент

Ленточный фундамент известен своей массивностью, но, вместе с этим – простотой возведения. Именно этот тип чаще всего используется, когда речь заходит об объектах индивидуального строительства. Ленточное основание представляет собой полосу из железобетона, проходящую по всему периметру возводимого сооружения. Кроме этого, он проходит под всеми стенами здания, в том числе внутренними. Сечение этой полосы остается одинаковым в любом месте основания.

Вот так выглядит ленточный фундамент для дома

Ленточный фундамент используют, как правило, при строительстве кирпичных и каменных домов, зданий с тяжёлыми перекрытиями, а также коттеджей, в планировке которых присутствует подвальное помещение.

Устройство ленточного фундамента

Глубина устройства фундамента напрямую зависит от глубины промерзания грунта. Фундамент закладывают на 20 см. глубже уровня промерзания земли, но при этом его глубина не должна быть больше 50-70 см. Толщина фундамента, в свою очередь, напрямую зависит от различных особенностей будущего строения.

Чертежи укладки различных типов ленточного фундамента на разных почвах и для разных строений

Мелкозаглубленный и заглубленный ленточные фундаменты

Мелкозаглубленный ленточный фундамент возводят, как правило, при строительстве каменных домов небольших размеров, а также деревянных домов на слабопучинистых грунтах. Он закладывается на глубину порядка 50-70 см.

Чертёж укладки мелкозаглубленного ленточного фундамента

Заглубленный ленточный фундамент используется при строительстве домов с тяжёлыми перекрытиями или толстыми стенами, в домах с подвалами и гаражами. Такой тип основания закладывается на глубину примерно 20-30 см. ниже уровня глубины промерзания грунта. Строительство такого фундамента требует больших затрат материалов.

Ленточный фундамент чертеж. Схема усиления ленточного основания — армировка по шагам

Процессы, происходящие в грунте, например, морозное пучение, растягивают ленточный монолитный фундамент в разные стороны. Бетон без армирования не выдерживает такие нагрузки, так как он удлиняется без разрыва только на 0,2‒0,4 мм. Сталь растягивается на 4‒25 мм без ущерба, поэтому железобетонная конструкция гораздо прочнее. Для качественной работы этой системы важно рассчитать схему и правильно выполнить армировку. Сделать это можно самостоятельно, главное — не нарушать требований инструкции.

Пошаговое руководство по армированию

1. Рисуют чертеж.

Перед расчетом материалов составляют схему, которая соответствует строительным нормам. Арматура для фундамента делится на рабочую и конструкционную. Первая группа работает на растяжение, а вторая сохраняет форму каркаса во время заливки.

Для мелкозаглубленного ленточного фундамента хватит двух рядов продольной рабочей арматуры вверху и внизу, в середине вставляют для прочности при бетонировании. Заглубленную ленту армируют равномерно, максимальное расстояние между продольными стержнями — 40 см. В обоих случаях основная роль вертикального армирования — поддержка каркаса, поэтому для него выбирают пруты с меньшим диаметром. Если высота ленты двухэтажного дома больше 70 см, для прочности связывают бетонную подготовку и фундамент.

Минимальные расстояния между элементами:

• Между вертикальными прутьями — не более 50 см.
• Защитный слой бетона — 3‒5 см, если под основанием есть бетонная подготовка; 7 см, когда ее нет.
• Расстояние между продольной арматурой — не менее 3‒6 см, в зависимости от количества стержней в ряду, и не более 20 см.

Углы и места соединения внешней и внутренней ленты испытывают большие нагрузки. Внимательно изучите чертежи и схемы армирования ленточного фундамента. Для углов используют П- и Г-образные схемы. Чтобы их выполнить, стержни предварительно сгибают, так как вязка отдельных элементов в этих местах приводит к расслаиванию бетона и сколам. Поперечную арматуру в таких зонах ставят в 2 раза чаще.

2. Выбирают и рассчитывают материалы.

Чаще всего используют класс A-III (А400‒А500) ребристой арматуры с диаметром 6‒16 мм, так как она лучше схватывается с бетоном. Для вертикальных хомутов в ленточном фундаменте иногда берут гладкие A-I‒A-II. Диаметр зависит от веса и конструкции фундамента, ниже приведены минимальные размеры сечений для каждой цели. Если вы делаете схему армирования тяжелого строения, поручите выполнение расчетов проектировщикам. Правильно рассчитать нагрузки и выбрать оптимальный диаметр и количество стержней самостоятельно сложно.

Минимальный диаметр, мм

3. Очищают поверхность основания от лишнего мусора, размечают месторасположение каркаса.

4. Сгибают стержни для хомутов и углов.

Нет единой последовательности укладки арматуры, выбор зависит от площади и количества работников. Для небольших оснований элементы сначала связывают, а потом частями размещают их в траншее. Но так устанавливать каркас своими силами тяжело, особенно если предстоит выполнить армирование ленточного фундамента большой площади. Поэтому дальше мы разберем порядок укладки, который часто используют небольшие строительные бригады.

5. Устанавливают хомуты на бетонные подставки или фиксаторы-лягушки. Чтобы каркас не смещался, через него пропускают туго натянутую веревку или привязывают каждый элемент к опалубке.

6. В конструкцию вставляют продольные стержни и фиксируют их на лягушках.

7. Выполняют армирование углов, если для этого используют дополнительные элементы.

9. Устанавливают фиксаторы между стенками опалубки и арматурой.

10. Проверяют прочность и отклонения от осей, чтобы ленточный фундамент не покосился со временем.

Действительно рабочий законный способ экономии.
Это нужно знать каждому!

Разрез дома с ленточным фундаментом.

Что такое ленточно-монолитный фундамент: сфера применения и виды

Ленточно-монолитный фундамент представляет собой ленту из железобетона, которая располагается под всеми стенами коттеджа. Она точно повторяет контур коробки, воспринимая нагрузку от строения и передавая ее на грунт.

По уровню заглубления ниже нулевого уровня различают 3 вида ЛМФ:

1. Заглубленный. Уровень заглубления составляет 50-70% от всей высоты основания. Используется для строительства коттеджей из тяжелых материалов. Обладает высочайшей несущей способностью и позволяет сделать в доме подвал или цокольный этаж. В частном строительстве применяется нечасто из-за большого объема земляных и бетонных работ.
2. Мелкозаглубленный. Самый востребованный вариант в сфере частной застройки. Лента фундамента заглубляется на 20-30% от собственной высоты. Такой фундамент отлично подходит для сооружений из самых разных материалов: газо- и пеноблоков, кирпича, ж/б плит, бруса и пр. Фундамент мелкого заложения сочетает в себе надежность и высокую несущую способность с минимальными трудозатратами на его возведение.
3. Незаглубленный. Фундаментная лента не заглубляется в грунт, ее подошва лежит на земле. Основание такого типа применяется для легких строений: дачных домиков, сараев, бань.

Виды ЛМФ по заглублению

ЛМФ подходит практически для всех типов грунтов. На сухих песках, супесях и суглинках основание закладывается выше уровня глубины промерзания. На средне- и высокопучинистых грунтах — ниже уровня промерзания на 20-30 см без устройства дренажной системы. Если проект предполагает устройство дренажа и замену пучинистых грунтов непучинистыми, то основание можно заглублять выше уровня промерзания.

При высоком уровне грунтовых вод (УГВ) заглубленный ленточный фундамент без проведения эффективных осушительных мероприятий использовать не рекомендуется. Под действием гидростатического давления лента будет разрушаться и деформироваться. В этом случае рекомендуется рассмотреть вариант устройства основания на свайном фундаменте.

Чертеж ленточного фундамента dwg.

Программа расчета ленточных и столбчатых фундаментов

FUN (бесплатная версия)
Расчет фундаментов на естественном основании
Алгоритм программы и файлы базы данных созданы на основе методики главы СНиП 2.O2.O1-83 \»Основания зданий и сооружений. Нормы проектиро-вания \» и \»Пособия по проектированию оснований зданий и сооружений
( к СНиП 2.O2.O1-83 ) \» .
Программа выполняет проектирование столбчатых и ленточных фундамен-тов . При этом ленты могут проектироваться в монолитном ( индивидуаль-ном ) и сборном ( подушки по ГОСТ 13580-85 ) вариантах .
Минимальная глубина заложения выбирается программой автоматически
( имеется возможность корректировки с клавиатуры ) .
Возможен учет любого количества влияющих фундаментов. При этом раз-
меры проектируемого и влияющих фундаментов должны быть величинами одного порядка .
Программой определяются величины осадки ( в том числе отдельно по каждому слою и отдельно от влияющих фундаментов ) и просадки .
Предусмотрен учет уплотнения тяжелыми трамбовками, учет грунтовой подушки, выполняется проверка по всем подстилающим слоям .
Комплекс выводит в файл данные для вычерчивания с применением графического редактора AutoCAD сечений ленточных фундаментов в сборном и монолитном вариантах . .

Источник: https://dekor-i-interer.ru-land.com/novosti/razrez-fundamenta-lentochnogo-sfera-primeneniya-i-vidy-lentochnogo-monolitnogo-osnovaniya

Разрез фундамента чертеж. Ленточный фундамент чертеж в разрезе с размерами

В частном и коммерческом домостроении часто используют ленточный фундамент, чертеж которого в упрощенном виде представляет собой вид сверху с указанием линейных размеров.

Схема ленточного фундамента.

Особенности ленточного фундамента

Ленточный фундамент относится к классу монолитных основ, но является более экономичным по сравнению с плитным. При сокращении расхода бетона и армирующих конструкций такие опоры остаются высоконадежными для малоэтажного домостроения и используются также при строительстве ограждений, хозяйственных и бытовых построек различного типа.

Виды опор

План фундаментов этого типа может представлять два типа опорных конструкций:

• монолитный , при производстве которого раствор заливают в траншею с отсыпкой,
• сборный с укладкой готовых железобетонных изделий.

Глубина траншеи в обоих случаях больше уровня промерзания грунта, а ширина рассчитывается с учетом нагрузки.

Рис. 2. Простое и понятное схематичное изображение монолитной ленточной опоры с указанием размеров.

Чертеж сборного ленточного фундамента с указанием размеров.

Факторы влияния

При выполнении инженерных вычислений учитывают следующие факторы:

• общий вес конструкции (при строительстве зданий принимают во внимание материалы, из которых будет выполнена постройка, внутренней планировке, числа этажей, количества и размеров оконных и дверных проемов),
• тип грунта, влияющий на степень усадки,
• величину нагрузки в процессе эксплуатации.

Дополнительное изображение для чертежа ленточного фундамента.

Особенности построения плана

План опор ленточного типа создается по определенным правилам.

• Выбирается масштабирование 1:100 или 1:400.
• Перед построением выполняют осевую разметку.
• При наличии колонн, их месторасположение указывается на схеме.
• Общие очертания конструкции наносят линиями 0,5-0,8 мм.

Полный план включает в себя изображения подбетонка и подошвы с указанием мест перепадов глубины, характерных для неровных поверхностей, и отверстий для ввода коммуникаций. Последние могут изображаться двумя способами:

• с полным схематичным изображением и указанием данных по нижней точке,
• осевой точкой выносом основных данных (диаметр, параметры нижней точки) на экспликацию.

Коммуникационные отверстия и уступы изображают затушевыванием или контурно, прерывистыми линиями. При необходимости такие изображения уточняются пояснениями или сносками.

Схема ленточного сборного фундамента с дополнительными вынесенными изображениями.

Изображение сложных участков

Если план изображает сборный или монолитный фундамент сложной конфигурации, нюансы устройства сложно передать на единой полной схеме. В этом случае используют более сложные способы планировки:

• наносят на основной чертеж дополнительные изображения разрезов, обеспечивая их осевое соответствие,
• при необходимости сделать такие разрезы более крупными, их выполняют на отдельных листах-дополнениях с указанием всех необходимых данных (цифровых, пояснений, стрелок. обозначающих тип разреза и пр.).

В соответствии со сложностью сечений выбирают масштабирование 1:20, 1:25 или 1:50.

На дополнительных сечениях указывают:

• уровень грунта,
• уровень пола,
• общие очертания опорной конструкции,
• тепло- и гидроизоляцию.

. Схема сложного армирования ленточной опор при необходимости установки вертикальной арматуры и сложной геометрии фундамента.

Возможные дополнения к общей схеме

Если планируется монолитный или сборный фундамент ленточного типа, для максимально полной информации, необходимой строителям, общий план сопровождается:

Изучаем ленточный фундамент | Подземная часть

Часто нам задают вопросы, которые являются простейшими для инженеров. Однако это вполне нормально и естественно, ведь каждый из нас специалист в своей области. Гораздо хуже, когда вопросов вообще не задают. Поэтому у нас на сайте будет цикл статей, где мы разберем элементарные вещи.

Делается это для того, чтобы давать ссылку на развернутый ответ и не повторять одни и те же истины, забывая упомянуть что-то важное. Сегодня речь пойдет о ленточном фундаменте. Железобетонная фундаментная лента – самый распространенный фундамент под небольшие здания и сооружения.
Ленточный фундамент для дома

Итак, ленточный фундамент назван так, потому что он представляет собой ленту, полностью повторяющую очертания несущих стен в плане. Грубо говоря, сначала рисуется план здания, потом под него разрабатывается фундамент.

Внешне ленточный фундамент в разрезе напоминает перевернутую букву «Т». Нижняя часть фундамента – его подошва создает необходимую площадь опирания на грунт. Да простят меня медики, за такое сравнение, ленточный фундамент как нога человека, имеет подошву и несущее тело, которое мы называем стеной.

Сборный ленточный фундамент

Ширина подошвы зависит от веса здания, вернее от той нагрузки, которая передается на фундамент. На каждый погонный метр фундамента приходится какая-то нагрузка в тоннах. Ширину подошвы фундамента определяют после проведения расчета, где выполняется сбор нагрузок, составляется расчетная схема и анализируются грунтовые условия.

Существует такая зависимость. Чем хуже грунт, чем слабее его несущая способность, тем шире должна быть подошва ленточного фундамента. Здесь работают обычные законы физики.

Вспомните принцип работы снегоступов. Подошва человека проваливается в снегу, но стоит ему одеть снегоступы (увеличить площадь опирания на снег), как все кардинально меняется. Можно спокойно идти по снегу. С грунтом та же ситуация. Поэтому ширину подошвы важно подбирать именно по расчету. И делать это должен человек, понимающий все аспекты выполняемой работы.

Кроме этого ширина подошвы может с, скорее всего, будет разной для внешних и внутренних стен здания. Так получается потому, что нагрузка на центральные стены зачастую больше, чем на внешние. А при проектировании фундаментов важно учитывать равномерную осадку всех конструкций, чтобы не было перекоса. Выходит, что подошва фундамента под центральные стены делается шире, а под наружные уже. В результате осадка здания происходит равномерно. Учет усадки также делается по расчету и называется это дело – увязка осадок фундаментов.

Могу сказать, что одинаковое типовое здание будет всегда иметь разный фундамент, если здание строится на разных территориях. Важно это понимать, когда вы покупаете типовый проект, что его обязательно нужно привязать к грунту на вашей местности.

Классификация ленточного фундамента

Тут все просто. Ленточный фундамент делят на два типа по виду материала:

• Сборный ленточный фундамент;
• Монолитный ленточный фундамент.

Сразу же отвечу на частый вопрос. Какой ленточный фундамент лучше: монолитный или сборный? С точки зрения несущей способности они одинаковы, потому что воспринимают вертикальную нагрузку и передают ее на основание.

Исключением могут быть ситуации, когда на обрезе фундамента появляется горизонтальная нагрузка. В этом случае все зависит от величины нагрузки и прочих условий. Поэтому проектировщик решает каждую задачу с индивидуальным подходом, опираясь на общие знания статики сооружений.

Сборный ленточный фундамент

Итак, если вы выбрали сборный ленточный фундамент для дома, вам необходимо использовать готовые железобетонные конструкции. Это будут фундаментные плиты и фундаментные блоки (ФБС). Эти элементы имеют свою специальную маркировку и выполнены так, чтобы в итоге построить прочный фундамент.

Такая железобетонная фундаментная лента делается посредством последующего монтажа отдельных элементов. Сначала укладываются плиты, чаще всего стык в стык, иногда с небольшим зазором, если это допускается проектом. Затем поверх выполняют монтаж фундаментных блоков. Обязательным условием является перевязка швов укладываемых блоков. Это прям золотое правило, которые нельзя нарушать. Никогда!

Неправильная раскладка блоков

Все элементы укладываются на цементно-песчаный раствор. Все полученные зазоры между боковыми гранями фундаментных блоков заполняются раствором в каждом ряду. Что такое перевязка? Посмотрите на кирпичную кладку стен, и вы увидите перевязку. Тело верхнего элемента должно перекрывать все вертикальные швы внизу (смещение шва должно быть не менее, чем на 300 мм). Грубо говоря вертикальный шов не должен быть выше одного ряда.

Правильная раскладка блоков

Так с этим разобрались, что у нас дальше? Ага, фундаментные блоки имеют свои размеры. Длина их 2,5 метра (половинки 1,25 м), а ширина может быть разной (300, 400 или 500 мм). Укладывая блоки с перевязкой иногда появляются промежутки в ряду, которые лучше всего делать не на углах здания. Эти промежутки потом заполняются бетоном.

При строительстве дома важно правильно заложить гильзы для ввода инженерных сетей. В нужном месте блоки раздвигаются, укладывается гильза, а потом участок бетонируется. Это еще один пункт, почему проект важен. Чтобы ничего не упустить и все предусмотреть, сначала надо запроектировать.

По ширине фундаментных блоков. Ситуация простая. Когда в вашем доме есть подвал, одна из сторон фундамента засыпана грунтом, который давит на стенку фундамента, а со второй стороны фундамента пространство подвала. Если толщина фундамента будет недостаточной, грунт продавит стенку фундамент, и он завалится в подвал, да еще и потянет за собой более серьезные разрушения.

Чтобы этого избежать проектировщики подсчитывают давление грунта и подбирают необходимую стенку фундамента. Здесь также учитывается толщина будущей стены, которая будет опираться на этот фундамент.

Перед укладкой сборного ленточного фундамента обычно делают отсыпку щебнем с последующей трамбовкой. Поверх этого на участке укладки засыпают песок толщиной 100 мм с уплотнением. Это нужно для того, чтобы при монтаже проще было выставить сборные железобетонные элементы в правильное проектное положение.

Монолитный ленточный фундамент

Монолитный ленточный фундамент по внешнему виду ничем не отличается, однако он выполняется немного сложнее. Нужно установить опалубку, разложить арматуру, если она предусмотрена в проекте, потом залить бетон, а когда он наберет своей прочности – снять опалубку.

Почему сейчас чаще всего прибегают именно к монолитному ленточному фундаменту. Потому что при строительстве есть возможность заармировать фундамент так, как нам нужно. Если плита фундамента давит на грунт, то и грунт давит на плиту. Понятное дело, что плотность материалов разная. Бетонная плита «побеждает» и грунт дает осадку, но в это же время плита получает какие-то изгибающие усилия в нижнем поясе. Поэтому эту часть принято армировать, та как арматура хорошо работает на растяжение, а бетон только на сжатие.

Монолитный ленточный фундамент

Сделаю небольшой отступ. Совместная работая арматуры и бетона достигается тогда, когда бетон воспринимает усилия на сжатия, а арматура воспринимает усилия на растяжения.

Почему в железобетонных конструкциях появляются трещины? Потому что предел изгиба материала меньше усилий, которые прикладываются к элементу. При появлении трещины элемент еще можно вполне эффективно использовать, так как арматурные стержни сами, без участия бетона, воспринимают на себя растяжение. Если нагрузку увеличить арматура достигает предела текучести, а в сжатых волокнах бетона достигается предел прочности на сжатие. Тогда происходит полное разрушение.

Иногда встречаются варианты, когда монолитный ленточный фундамент делают без плитной части. Как это выглядит? Отрывают траншею, армируют ее и заливают бетон. Важно понимать, что это решение вполне рабочее, но требует анализа и расчета. Такой вариант возможет при хорошем и прочном грунте, при слабой нагруженности на фундамент (например, самонесущая стена без перекрытия) и прочих факторах, которые учитываются в проекте. Никогда не стоит принимать важные конструктивные решения без анализа и расчета.

Если дом строится без подвала, ленточный фундамент можно не армировать. Мы предполагаем, что лента будет равномерно засыпана с двух сторон уплотненным грунтом. Если в здании будет подвал – фундамент в обязательном порядке нужно армировать. Правильность и конструктивность армирования также определяется расчетом.

Перед армированием монолитного ленточного фундамента делают бетонную подготовку из более слабого класса бетона. Подготовка обычно имеет толщину 100 мм и выступы в каждую сторону за габариты подошвы также 100 мм. Делается подготовка для того, чтобы при укладке бетонной смеси в тело фундамента бетонное молочко не просачивалось в основание, обедняя бетон и для того, чтобы при укладке арматуры в нижней части правильно соблюсти защитный слой.

Обязательные условия для всех типов ленточного фундамента

Первое условие – это глубина заложения. Стандартно принято, что подошва ленточного фундамента должна быть ниже уровня промерзания грунта в районе. Зачем это делается? Грунт, когда замерзает увеличивается в объеме (за счет кристаллизации воды в порах). Если подошва фундамента будет выше уровня промерзания, то все здание будет воспринимать сезонные колебания, то есть дополнительное давление от грунта. Оно будет меняться, зимой увеличиваться, летом уменьшаться. Будет вспучиваться грунт и со временем это приведет к нестабильному положению здания, его крену или разрушению.

Существует вариант, когда фундамент закладывается выше отметки промерзания. Это так называемые фундаменты неглубокого заложения. Здесь нужны особые условия. Более подробно об этом есть отдельная статья на нашем сайте.

Второе общее условие для всех ленточных фундаментов – это гидроизоляция. Все поверхности железобетона, которые граничат с грунтом необходимо обмазать битумом (за два раза) по грунтовке.

Также гидроизоляция должна быть выполнена на обрезе фундамента – это самая верхняя тока ленточного фундамента. В этом месте будет стык с другим материалом (кирпич, пеноблок или что-то еще). Все стыки разных материалов обязательно нужно гидроизолировать, потому что материалы имеют разные свойства водопроводимости. Без гидроизоляции один из стыкуемых материалов начнет гораздо быстрее разрушаться.

В случае, если не сделать горизонтальную гидроизоляцию по верху ленточного фундамента под кирпичный дом, нижняя часть здания быстро начнет поглощать воду и сыреть. Со временем появится плесень и грибок.

Начиная эту статью, я думал, что напишу пару слов и закончим. Оказалось, что материала очень много. Стараюсь говорить доступным языком, понятным для общего круга, а не только для инженеров. Если есть вопросы – добро пожаловать в комментарии.

В дальнейшем буду более детально раскрывать простые и сложные темы и не только о фундаментах. Если вас интересует что-то конкретное – дайте знать, чтобы я написал материал именно об этом.

© Статья является собственностью recenz.com.ua. Использование материала разрешается только с установлением активной обратной ссылки

Добавить комментарий

BuildingHow > Товары > Книги > Том А > Армирование II > Фундамент > Ленточный фундамент

Каркас однопролетный с ленточным фундаментом, выступающим (за пределы колонн) с обеих сторон

<проект:foundation140>

Ленточный фундамент — это элемент фундамента, который ведет себя одновременно как фундамент и балка.
Ленточный фундамент (перевернутая тавровая балка) ведет себя так же, как и распорные фундаменты, связанные между собой соединительной балкой. Однако из-за того, что основание и стенка перевернутой тавровой балки образуют единое тело по всей длине конструкции, инерция системы больше, следовательно, ее поведение более удовлетворительное

Поведение однопролетного каркаса на ленточном фундаменте (без сейсмических нагрузок)

При отсутствии сейсмических нагрузок напряжения грунта распределяются симметрично по всей длине ленточного фундамента.
Напряжения грунта выше в районе колонн.

Поведение однопролетного каркаса на ленточном фундаменте (при сейсмических нагрузках)

Во время землетрясения нагрузка на один край выше, что создает более высокие напряжения грунта, в то же время другой край разгружается. При изменении направления сейсмических сил нагрузки на фундаменты переключаются симметрично. Деформации и напряжения, прикладываемые к ленточному фундаменту, велики и постоянно знакопеременные.
Фундамент ведет себя как двусторонняя консоль (закреплена на стенке ленточного фундамента). Его поведение аналогично поведению настила, поэтому оно требует армирования нижнего волокна, как показано на рисунке ниже.

Поведение фундаментной плиты

Реакция грунта нагружает плиту фундамента (полка перевернутой тавровой балки) в направлении вверх. Это вызывает деформации нижней поверхности фундамента, которые несет арматура.

Поведение ленточного фундамента при сейсмических нагрузках

<проект:foundation145>

Ленточные фундаменты очень хорошо ведут себя во время землетрясения. В зависимости от направления сейсмических сил сильно нагружается один край. На больших участках ленточного фундамента деформация непрерывно обратная, поэтому требуется сильное армирование как по верхнему, так и по нижнему волокну, особенно в первом и последнем отверстиях непрерывного ленточного фундамента.
Для более эффективного поведения краевых зон ленточного фундамента целесообразно удлинить ленточный фундамент за пределы краевых колонн на достаточную длину.

3-D вид армирования ленточного фундамента

<проект: Foundation150>

Поведение этого элемента вполне очевидно, так как основание (т.е. фланец) распределяет приложенные нагрузки к грунту, нагружается реакцией грунта и ведет себя как консольная плита, а стенка фундамента ведет себя как балка.

Детализация армирования ленточного фундамента

Армирование фланца выполняется по тем же правилам, что и для изолированных фундаментов, но с учетом того, что один из его размеров очень длинный.
Армирование стенки выполняется по тем же правилам, что и для соединительных балок. Детали его усиления аналогичны соответствующим деталям усиления ранее упомянутой сплошной соединительной балки.

Армирование ортогонального ленточного фундамента

<проект:foundation160>

В ленточном фундаменте, имеющем стенку и полку одинаковой высоты (т. е. ортогонального сечения), общая высота подошвы (стенки) равна высоте стенки.
Единственная разница между обычным ленточным фундаментом и ленточным фундаментом с ортогональным поперечным сечением заключается в том, что последний требует усиления на верхней поверхности «полки».
В случае ленточного фундамента, когда полка и стенка имеют одинаковые размеры, образуется скрытая балка.

Детализация армирования ленточного фундамента с унифицированной полкой-полкой

Детали армирования стены фундамента этого конкретного ленточного фундамента аналогичны деталям армирования ранее упомянутой неразрезной соединительной балки.

Ленточный фундамент, в котором стенка выходит за грань колонны

Колонна сечением 800/250 в общей стене здания частично опирается на ленточный фундамент со стенкой 350/800.
Как правило, в местах соединения надстройки или фундамента рекомендуется размещать хомуты в колоннах и балках. Однако с практической точки зрения это трудоемкая процедура, и поэтому предпочтительно в первую очередь размещать стремена внутри колонн.
Если стороны стенки не находятся на одном уровне со сторонами колонны (например, стенка шире колонны), требуется дополнительное поперечное армирование. Эта арматура может быть выполнена в виде штатных хомутов балки или дополнительных хомутов в виде шпильки, расположенных, как показано на следующих рисунках.

Армирование стен ленточного фундамента, выходящего за пределы колонны, дополнительными шпильками

После размещения обойм хомутов внутри стенки перевернутой тавровой балки часть стенки, выходящая за пределы колонны, остается неармированной по вертикальной оси. Шпильки (красного цвета), которые будут размещены в этой области, формируются и размещаются в отдельной фазе.
Поперечная арматура, расположенная в месте стыка колонны с балкой, состоит из стержней в виде шпилек, последовательно уложенных друг за другом. На этом участке вертикальная арматура с тыльной стороны ленточного фундамента обеспечивается продольной арматурой колонны (т.е. из арматуры колонны).

Двустороннее удлинение стенки фундаментной балки

Колонна 800/250 устанавливается по центру балки ленточного фундамента сечением 500/800.

Поперечная арматура, размещенная внутри стенки ленточного фундамента, выходящая за пределы колонны с обеих сторон

После размещения хомутов внутри стен ленточного фундамента части стен, выходящие за пределы колонны, остаются неармированными по вертикальной оси. Арматурные стержни в форме двойной шпильки (красного цвета), которые будут размещены в этой области, формируются и размещаются на отдельной фазе.

Поперечное

Усиление

позиционировано

на

. размещены

один

по

один с обеих сторон балки

.

Ленточные фундаменты: все, что вам нужно знать

Переключить навигацию

Поиск

p01283 205919 / 07727 643 526

Иногда называемый ленточным фундаментом, ленточный фундамент представляет собой тип мелкозаглубленного фундамента, часто используемый в жилых домах малой и средней этажности. Подходит только там, где грунтовые условия стабильны и имеют хорошую несущую способность, а ленточные фундаменты строятся быстро и экономично.

Когда подходят ленточные фундаменты?

Вообще говоря, фундаменты классифицируются как глубокие или неглубокие, и выбор типа фундамента для любого строительного проекта зависит от ряда факторов, включая само здание, состояние грунта, доступ, бюджет и сроки.

Ленточный фундамент — это лишь один из нескольких типов мелкозаглубленного фундамента. Их можно использовать для поддержки несущих стен, если несущая способность подстилающего грунта оценена и признана достаточной для проекта. Ленточные фундаменты также можно использовать для поддержки тесно сгруппированных колонн.

Тщательная оценка состояния грунта по всей площади здания имеет жизненно важное значение для определения общей несущей способности участка, любых более слабых участков и любых других факторов, таких как ограничения доступа, потоки воды или другие факторы. условия, которые могут повлиять на фундамент. Например, на участках площадки, где несущая способность грунта снижена, может потребоваться более широкий ленточный фундамент, а также армирование бетона соответствующими стальными арматурными изделиями.

Как упоминалось ранее, ленточный фундамент подходит только для малоэтажных и среднеэтажных зданий с очень хорошим грунтовым состоянием. Обычно они используются только для внутренних жилых проектов, включая новостройки и пристройки. Для участков с неблагоприятными грунтовыми условиями, а также для высотных или крупных зданий требуются глубокие фундаменты, и ленточные фундаменты никогда не должны использоваться (Cons, 2020).

Ищете стальную арматуру?

У нас есть все необходимое для армирования бетона; от незакрепленной и изогнутой арматуры до сборных каркасов, сетки и всех аксессуаров, которые вам понадобятся для правильного выполнения работы.

Преимущества ленточных фундаментов

При правильном использовании ленточные фундаменты обладают значительными преимуществами. Они относительно недороги с точки зрения конструкции и материалов, хорошо разбираются как профессионалами в области строительства, так и работниками ручного труда. Строительство ленточного фундамента выполняется быстро и просто, требуется лишь простейшая опалубка и установка арматуры.

Ограничения ленточного фундамента

Как мы уже говорили, ленточный фундамент подходит только для небольших строительных объектов с относительно низкой нагрузкой. Там, где состояние грунта слабое или неравномерное, использование ленточного фундамента может иметь очень серьезные последствия, потенциально приводя к проблемам с целостностью конструкции или даже к обрушению. Ленточные фундаменты также могут быть непригодны на участках с уклоном или на участках, где требуется подпорная стенка.

Пошаговое руководство по использованию ленточного фундамента

• Определите и разметьте расположение всех несущих стен
• Выкопайте траншеи, используя осевую линию каждой стены в качестве ориентира залитого бетона
• Расположите стальную арматуру, стержни или сетчатые панели, в зависимости от ситуации, и закрепите подходящими стяжками и распорками
• Залейте бетоном траншею, обеспечив уровень, равномерное покрытие и плотность
• Перед снятием опалубки дайте бетону застыть в течение рекомендуемого времени.
• Вынутый грунт можно использовать для обратной засыпки пространства, где была снята опалубка.

Рис. 1 Ленточные фундаменты (программное обеспечение, 2022 г.)

Ленточные фундаменты подходят только для проектов с достаточной несущей способностью грунта. Поскольку типы грунта могут включать гравий, песок, глину и ил, каждый из которых имеет свои уникальные свойства, несущую способность и слабые места, перед началом строительного проекта необходимо провести геотехническое обследование всей площадки. Стандартное испытание на проникновение (SPT) может быть проведено для определения типа и состава грунта, и результаты этого испытания должны быть использованы в процессе проектирования, чтобы гарантировать, что для проекта выбран наиболее подходящий тип фундамента. Соответствующие стандарты глубины и ширины фундамента также должны учитываться и соблюдаться на этапе общего проектирования. Рекомендуемая ширина ленточного фундамента показана на диаграмме ниже: (Инженеры, 2022)

Пример конструкции ленточного фундамента

Вот примерный расчет минимальной ширины для заданного веса конструкции (q _{допустимый} )

q _{предельный} максимальный вес конструкции, умноженный на коэффициент безопасности.

Приведены данные:

Удельный вес грунта γ = 19,5 кН/м³

Прочность сцепления грунта c = 10 кН/м²

Угол внутреннего трения Φ = 20°

Глубина грунтовых вод = Ниже зоны влияния

Глубина основания Df = 1 м

q _{допустимая}  = 125 кН/м

Коэффициент запаса прочности FOS = 3

Ширина полосового основания B = ?

Уравнения:

Q _ULTIMATE = SC × C × NC + Q × NQ + 0,5 × SCR × γ × B × Nγ

Q

5 × γ × B × Nγ

Q _{× γ × B × Nγ}

Q _{× γ × B × Nγ}

Q _{× γ × B × Nγ}

Q

5 × γ × B × Nγ

. 125 кН/м × 3 = 375 кН/м

q = Df × γ = 1 × 19,5 кН/м³ = 19,5 кН/м³

Уравнение несущей способности Терцаги: qu =C/Nc + γ Df Nq + 0,5 γ B N γ

Решение:

Из таблицы выше

При Φ = 20°, Nc = 17,5, Nq = 7,4, Nγ = 5,0

Для ленточного фундамента, из таблицы выше

Sc = 1, Sγ0 = 590 1

Подставив все значения в уравнение выше уравнение добавлено исключительно для демонстрации данных уравнений и концепций. Этот расчет не должен использоваться ни для чего, кроме приведенного здесь примера. Любые требуемые расчеты должны выполняться зарегистрированными опытными инженерами и только после того, как будут установлены местные испытания грунта и требования к несущей способности. Таким образом, мы не несем ответственности за любые сбои или ущерб, вызванные использованием этих результатов.

Цитаты

Конс, В. (2020, ноябрь). Ленточный фундамент или ленточный фундамент. Получено из источника:

https://viyaconstructions.
