Цвет провода земли в трёхфазной сети: международные требования к маркировке

Заземляющий проводник соединяет электрическое устройство (или иную металлическую конструкцию) с землёй, которая имеет отрицательное значение потенциала электростатического поля. Заземление предназначено для отвода тока в случае пробоя на корпусе прибора.

• Цветные провода
  • Цвет земли
  • Фазовая жила
  • Маркировка нейтрали
• Правильность подключения

Главная задача земельной шины — защита механизма от разрушения, а человека — от травмы. Поэтому при ремонте или монтаже электрических сетей специалисты обязаны знать цвет земли.

Цветные провода

Чтобы электрический прибор заработал, на него подаётся питание от источника энергии. Это осуществляется с помощью проводов. Чтобы создать разность потенциалов на контактах, потребуется как минимум два провода — нулевой и фазовый. Для безопасной работы к устройству подводится заземляющая шина.

Таким образом, к электрическому механизму должны быть подключены фаза, ноль, земля. Цвета проводов укажут на предназначение каждой шины.

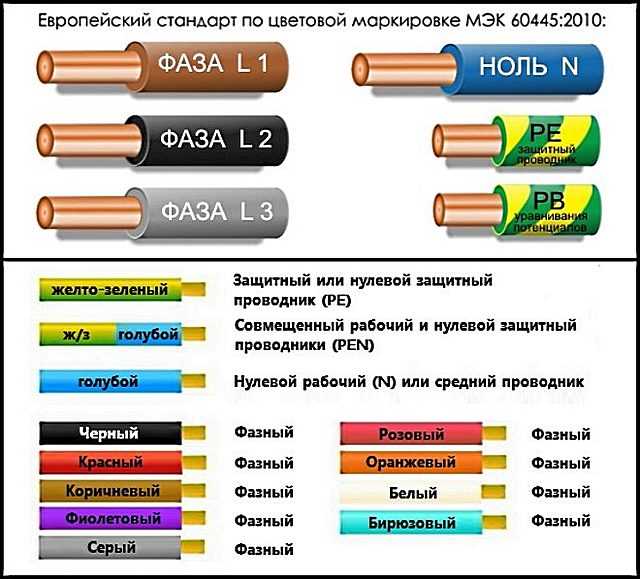

В европейском сообществе цветовая маркировка электрических проводников осуществляется в соответствии со стандартом IEC 60445, принятым в 2010 году. На территории России действует ГОСТ 50462 от 2009 года, который полностью соответствует международным правилам.

Цвет земли

Современные стандарты требуют наличия шины заземления в сети и заземляющего контакта на электрическом устройстве. Следует помнить, что гарантийные обязательства фирмы производителя распространяются только на приборы, которые имеют надёжное соединение с заземлённой линией.

Кабель заземления — это провод жёлто-зелёного цвета. Многожильный провод окрашен в жёлтый цвет с продольной зелёной полосой. Проводник с одной жилой имеет основной зелёный фон. Вдоль провода идёт жёлтая линия.

Иногда встречается нестандартная однотонная окраска — жёлтая или зелёная. По регламенту Международной электротехнической комиссии использование проводов в таком цветовом варианте запрещено.

На приборах и электросхемах «земля» обозначается латинскими буквами PE. Аббревиатура соответствует английскому выражению Protective Earth, что в переводе с английского языка означает «защищённое заземление».

Фазовая жила

Для окрашивания изоляционного слоя проводов, по которым подаётся напряжение, используются любые цвета. Наиболее часто употребляются чёрный, красный и белый, что, однако, не соответствует требованиям технических нормативов.

На схемах фазовые проводники отмечаются буквой L. Специалисты по-разному расшифровывают значение условного сокращения. Это может быть Line («линия»), или Lead («подводящий провод»), или Live («напряжение»).

В сетях с несколькими подающими ток шинами каждая фаза обозначается своей цифрой (L 1, L 2, L 3). Цвет фаз в трёхфазных сетях может быть любым, за исключением жёлтого, зелёного и синего. Однако европейские правила устанавливают чёткие цветовые различия фазовых проводов:

• L 1 — коричневый.
• L 2 — чёрный.
• L 3 — серый.

Если в сети имеется всего три провода, то возникает вопрос о цвете фазы. В однофазной цепи с напряжением 220 вольт используется проводник с коричневой изоляцией.

Маркировка нейтрали

Нулевой провод окрашивают в оттенки синего цвета. Жёсткий кабель с одной жилой имеет плотный ультрамариновый цвет. Легко гнущийся многожильный проводник покрыт изоляцией голубого колера.

Нейтральная шина имеет обозначение N, что означает Null — «нулевой», или Neutral — «нейтральный».

Правильность подключения

При работе с существующими электрическими сетями не следует полагаться только на цветовое различие проводников. Отдельные самодеятельные мастера не учитывают раскраску изоляции кабелей при монтаже. Специалисты рекомендуют проверить и определить назначение каждого провода. Отвёртка с индикатором и мультиметр поможет разобраться в электрической разводке.

С помощью светодиодной отвёртки легко найти фазовый провод, на который подаётся напряжение. Металлическая часть прибора прикасается к оголённому концу проводника. При этом нажимается специальная кнопка. Если индикатор светится, значит, это фазовая линия. Если диод не зажёгся, то это «земля» или «нуль».

Во время работы необходимо соблюдать меры предосторожности:

1. Действия с отвёрткой производятся одной рукой.
2. Запрещается прикасаться другой рукой к стенам и металлическим предметам, чтобы избежать поражения электрическим током.

Прозвонить электрическую разводку удобно с помощью мультиметра, который снабжён щупами со специальными зажимами. Профессионалы называют их «крокодилами» из-за схожести с челюстью аллигатора.

Перед работой с однофазной схемой разводки, имеющей три линии, тестер настраивается на измерение напряжения. Переключатель устанавливается на значение 220 вольт. Щупы прикладываются к двум разным проводам.

Если измерительный прибор не реагирует на прикосновение к проводникам, значит, это «нулевая» и «земельная» линии. Один из «крокодилов» присоединяем к свободному проводу. Мультиметр покажет напряжение, подтверждая подключение к «фазе».

Следующий шаг — определение «нейтрали» и «земли». Щуп на «фазе» не отключается. Свободным «крокодильчиком» поочерёдно замыкается цепь в оставшихся проводах. Линия, в которой тестер покажет большее напряжение, является нейтральной. К другому проводу подключено заземление.

Разноцветные провода помогают избежать ошибок при ремонте и монтаже электрических цепей. Работа с проводами разного колера проводится быстрее. Кроме того, разнообразная расцветка кабелей более удобна для электрика. Намного приятнее иметь дело с проводниками различных оттенков, чем смотреть на переплетение однотонных кабелей.

Цветовая маркировка проводов однофазной сети

Содержание

• 1 Цвета проводов однофазной сети
• 2 Обозначение проводов в электрике
• 3 Цвет фазовой линии L
• 4 Цвет нейтральной линии N
• 5 Цвет защитной линии PE
• 6 Если в кабеле отсутствует нужный цвет
• 7 Видео урок по ГОСТ цветам

При покупке одножильных или многожильных кабелей для электросетей переменного напряжения, то есть для домашних электрических розеток, ламп и проводки, мы видим определенное количество медных проводов, оплетенных изоляционным слоем.

Цвета внутренней изоляции проводов не являются случайными (хотя некоторые горе-электрики и подключают их как в голову взбредёт), цель статьи заключается в рассмотрении роли проводов с определенным цветом.

Цвета проводов однофазной сети

• Фазовая линия L – коричневая, черная, красная, серая, белая.
• Нейтральный провод N – синий
• Защитный PE – желто-зеленый
• Изоляция всех проводников кабеля – обычно белого цвета

Обозначение проводов в электрике

В электроусетях и установках переменного тока делят провода на 3 типа:

1. фазный провод – обозначение L (если имеется больше фаз, L1, L2, L3)
2. нейтральный проводник – обозначение N
3. защитный проводник – PE

Внимание! В старых зданиях и сетях, прокладываемых нетрезвыми электриками, цвета проводников могут иметь другое значение, это всегда следует иметь в виду.

Цвет фазовой линии L

Этот кабель чаще всего коричневый или черный, но он также может быть красного, серого, белого … Всё зависит от количества проводов в кабеле и производителя кабеля. В принципе лишь запрещенные цвета для фазного проводника являются недопустимыми – синий и желто-зеленый. Фазовые провода напрямую подключаются к катушке трансформатора. В случае отечественных домов это означает, что электрическое напряжение между землёй и кабелем этого типа составляет 220 В.

Прикосновение к проводящей части (то есть к металлическому проводу) фазного проводника подключенного к электросети, чаще всего приводит к поражению электрическим током. Поэтому перед тем как начать работать с фазой убедитесь, что выключатель (предохранитель) отключен.

Цвет нейтральной линии N

Нейтральный проводник N отмечен синим цветом. Это провод, который как и фазовый необходим для правильного функционирования электрического устройства. Однако на этом сходство между этими проводами заканчивается.

N проводник подключен к нейтральной точке трансформатора силовой сети и заземлен, что означает напряжение заземления должно составлять 0 В. В результате касание к нейтральному проводнику не будет приводить к поражению электрическим током (теоретически). Но вы всегда должны быть осторожны когда речь идет об электричестве. Точно неизвестно как электрик выполнял установку, соответствует ли сеть стандартам.

Цвет защитной линии PE

Защитный проводник отмечен желтым и зеленым. Как следует из названия, у него есть задача защитить человека от удара электрическим током.

Защитный проводник подключен в прямом смысле слова к земле, основная защитная линия заканчивается проволокой или стальным плоским стержнем, зарытым в землю. Если нет соединения с землей, защитный проводник подключается к нейтральному проводнику N в блоке предохранителей в квартире (или в каждой электрической розетке отдельно, когда нет защитных проводников во всей квартире – это относится в основном к более старой разводке).

Этот кабель чаще всего соединяется с внутренней стороны устройства с элементами, которые находятся в досягаемости человека, то есть металлическим корпусом. Если устройство повреждено (например, фазовый провод касается корпуса изнутри), и электрическое напряжение (потенциал) появится на корпусе, в этом проводе ток будет протекать вдоль линии наименьшего сопротивления к земле. А когда защитный проводник не подключен, если человек касается корпуса, он станет линией наименьшего сопротивления – получит удар!

Если в кабеле отсутствует нужный цвет

Может случиться так, что в приобретенном электрическом кабеле отсутствует цвет, который мы хотим использовать в электрической установке, например коричневый. Что тогда делать?

Просто берем жилу другого цвета (например, серого) и соединяем его с нейтральным проводником. Затем берем изоленту (или термоусадочную трубку нужного цвета) и маркируем кабель на обоих концах. Благодаря этому будем знать что тут введено изменение.

Видео урок по ГОСТ цветам
