Цвета проводов в электрике, описание цветовой маркировки проводов

Многие задавались таким вопросом, каков же цвет проводов фаза, ноль, земля? Причина интереса к этой теме в том, что в современной электрике проводится больше проводов, чем в проводке старого образца. Ввиду того что в современной электрике проводов стало больше, для облегчения работы электрика и для того, чтобы сделать эту работу безопаснее было разработано определённое количество цветов электропроводки, чтобы функцию, которую выполняет определённый провод, можно было определить визуально, не проверяя дополнительно приборами или прибором.

Основное назначение жил кабеля

  1. Ноль.
  2. Фаза.
  3. Заземление.

Маркировка проводов по цветам в электрике позволяет работать с ней безопасно, сокращает время выполнения работ, подключать их к контактам получается быстрее. Существуют евростандарты, согласно которым провода имеют свои цвета. Обозначение фазы, ноля, земли нужны для того чтобы безопасно проводить электромонтажные работы, это позволяет избежать замыкания, поражений электричеством. Например, когда за фазу изначально взят красный цвет, то уже во всём помещении нужно чтобы фаза не меняла цвет жилы, это позволит избежать заблуждений.


Стоит отметить, что некоторые люди, по незнанию, задают вопрос такой, например: Красный провод, это плюс или минус? Здесь нужно знать, что в домах подаётся переменное напряжение, в нём плюса и минуса просто нет, так как ток переменный, в нём есть фаза и ноль, об определении этих формулировок будет пояснено статьёй.

Ранее цветовая маркировка была чёрная и белая, это доставляло электрикам трудности и неудобства электропроводки. Чтобы подключиться нужно было дать напряжение в проводку, затем контрольной лампочкой необходимо было определить фазу и нуль. Позже, когда появилось цветное обозначение, эти проблемы были забыты, так как было достаточно взглянуть на жилы кабеля, как становилось ясно где фаза, ноль, заземление.

Если задать вопрос: Какого цвета заземление? то можно ответить, что в современных кабелях электрики всегда заземляющим считают провод жёлто-зелёного цвета, за исключением редких случаев, когда нет других цветов, то электрик может себе позволить поставить заземление другого цвета, и запомнить это для себя, под свою ответственность. Но официально, если делать как положено, то всегда заземление делается жёлто-зелёным. Это вполне даёт ответ на вопрос Какого цвета провод заземления?

Цветная маркировка в большинстве случаев наносится на всю длину проводника. Это помогает устанавливать, к какой группе предназначен каждый проводник, существенно облегчая коммутацию проводников. Имеется три типа проводов электрики:

  1. Ноль.
  2. Фаза.
  3. Земля.

Какой вид имеет провод земля?

Руководствуясь ПУЭ, заземляющая жила может иметь такую цветовую маркировку:

  1. Зелёный.
  2. Жёлтый.
  3. Жёлто-зелёный.

И также следует отметить, что на производстве в трёхжильный кабель на заземляющие жилы наносятся полосы жёлтого и зелёного цветов, такое обозначение — это оптимальный цветовой диапазон, они могут быть нанесены в поперечном или продольном направлении. Жёлтый провод в этом случае равносилен с жёлто-зелёным, и с зелёным, это разные цвета, но они исполняют одну функцию. В большинстве случаев на электрической схеме землю обозначают буквами PE.


Во многих случаях заземление называют защитой нулевой, но при применении такого названия нужно помнить что это не имеет никакого отношения к рабочему нулю. В трёхфазной, однофазной сетях ноль чаще всего обозначен синим, или же синим и белым цветами. Ноль, изображённый в схеме электрической, обозначается буквой N. Ещё ноль принято называть нейтральным контактом, а также рабочим нулевым контактом.

В электрике буква L обозначает фазу, n — нейтраль, ноль, рабочий ноль, l и n на схеме указывается для упрощения работы.

Цветовое обозначение фаз

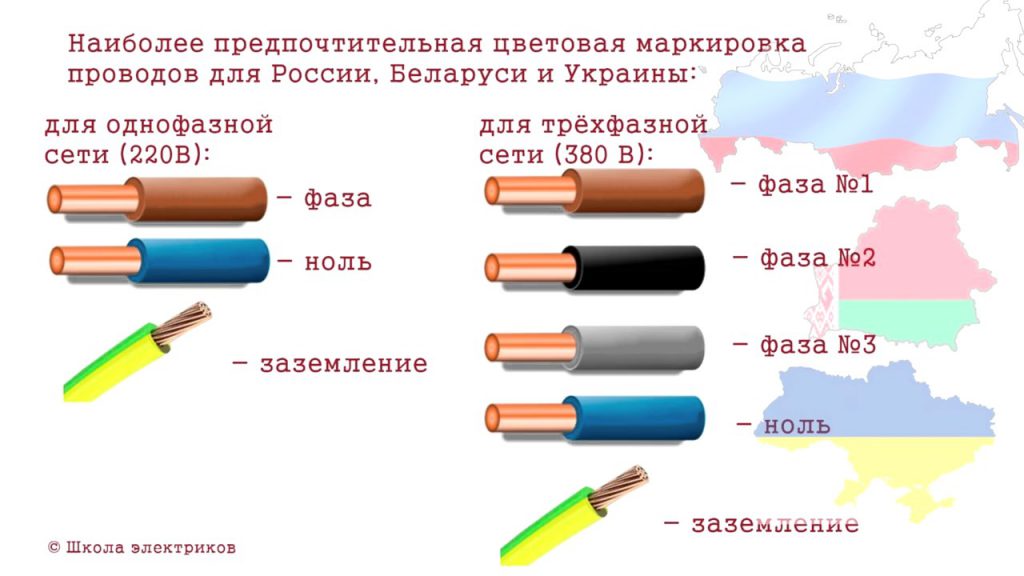

Маркировка фазы, которая на схеме обозначается буквой L, имеет такие цветовые решения:

  1. Коричневый.
  2. Серый.
  3. Фиолетовый.
  4. Чёрный.
  5. Белый.
  6. Бирюзовый.
  7. Оранжевый.
  8. Красный.
  9. Розовый.

Из этих цветов в электропроводке чаще всего фазный провод окрашен в белый, коричневый или чёрный цвет.

Каким образом различается ноль и земля?

Ноль отличается от заземления тем, что при включении в сеть нагрузки по нему течёт электроток, земляной провод служит как защита человека от поражения электричеством. Электрический ток по заземляющему проводу не протекает, этот провод подсоединён к металлическим корпусам всех приборов, расположенных в определённом помещении. Отличить между собой провода «ноль» и «земля» можно.

Это делается так: если не верить цветовой маркировке, нужно омметром замерить сопротивление провода заземляющего, сопротивление заземляющего провода не должно превышать 4 Ома. Предварительно нужно убедиться, что провод находится не под напряжением. Нужно вольтметром измерять напряжение на проводах фаза и поочерёдно два остальных провода. Земля всегда должна показать большее значение, чем ноль рабочий.

Попробовав замерять напряжения на контактах земли и заземлённого корпуса какой-либо электрической установки, можно убедиться, что прибор абсолютно ничего не покажет. Если напряжение измерить по отношению к нулю, то прибор покажет некоторое напряжение, совсем малое, но оно будет. В случае с проводкой двухпроводной, этими проводами в любом случае будут фаза и ноль.

Каким образом определяется наличие фазы?


Для того чтобы заменить дома розетку сети, необязательно знать где фаза и ноль, так как нет разницы, фаза и ноль в розетке не требуют быть подключёнными справа или слева. Но, если речь идёт о подключении выключателя, то здесь нужно знать где фаза, так как фаза обязательно подаётся на выключатель, ноль – ко всем лампам, фаза размыкается и замыкается выключателями и подаётся на центральный контакт ламы или ламп.

В ситуации, когда цвет фазы и ноля одинаков, чтобы распознать фазу и ноль, нужно иметь индикаторную отвёртку, она прозрачная, в ней внутри есть диод. Прежде, чем определять проводники, ток в помещении отключается, концы проводов кабеля нужно зачистить от изоляции, развести в стороны, таким образом, они не смогут сделать короткое замыкание, затем следует включить электричество в помещении.

Как пользоваться контрольной отвёрткой?

Нужно взять контрольную отвёртку, пальцем прикоснуться к металлическому контакту отвёртки, а металлическим контактом в форме прямой отвёртки нужно касаться проверяемых проводов. При прикосновении к фазе внутри контрольной отвёртки загорится красный свет, а если прикоснутся к нулю, то никакого свечения не будет. Таким образом, можно проверить наличие фазы на каком-либо проводе. Но следует понимать, что такая отвёртка не имеет возможности конструктивной определить наличие заземляющего провода.

Необходимо знать и помнить, что если есть современные приборы и удобно исполнение кабелей, разных расцветок, которые упрощают в несколько раз работу электрика всё-таки, электричество как было, так и осталось очень опасным для жизни, так как его не видно и неслышно, оно или есть или нет, в зависимости от того, отключено ли оно должным образом., поэтому при начале любой работы с проводкой, нужно:

  1. Отключить электричество.
  2. Обеспечить невозможность случайного, ошибочного включения кем-либо электричества во время работы с проводкой, на главном автомате повесить табличку «не включать, работают люди».
  3. Обязательно проверить контрольную отвёртку на участке провода, на котором присутствует фаза, убедиться в исправности отвёртки, а также каждый раз, при падении индикаторной отвёртки на пол, её нужно снова проверить в рабочей сети, убедиться, в её пригодности для дальнейшего диагностирования наличия фазы на проводе.
  4. Можно выполнять работу.

Эти правила помогут избежать ударов электрическим током, каждый из которых может даже убить человека, при определённых условиях. Здесь ошибки недопустимы. Соблюдая такие несложные правила, можно сделать работу, не создав себе лишних проблем.

remontoni.guru

Цвета проводов в электрике: правильные обозначения, разметка

Применение общепринятой цветовой маркировки позволяет существенно сэкономить время при проведении электромонтажных работ. Кроме того, соблюдение правил упрощает самостоятельный ремонт и гарантирует его безопасность.

Для любопытных и нетерпеливых: коротко о самом главном

При качественном монтаже в однофазной сети провод фаза (L) обозначается коричневым цветом, ноль (N) – синим, а заземление (PE) будет покрыто жёлто-зеленой изоляцией. В трёхфазной первая фаза (L1) будет коричневой, вторая (L2) – чёрной, третья (L3) – серой. Допускается обозначение фазной жилы другими цветами, за исключением уже закреплённых за нулём и землёй оттенками синего и жёлто-зеленого.

Нормативные документы ЕС, РФ и стран СНГ, согласно которым выполняется современная цветовая маркировка, приняты на протяжении 2009-2011 годов. В принципе, все они в большей или меньшей степени перекликаются с европейским стандартом МЭК 60445 от 2010 года. Российский ГОСТ Р 50462-2009 совпадает с ним фактически полностью.

К сожалению, кабельная продукция может не всегда соответствовать предъявляемым требованиям. В отдельных случаях значение проводов по цвету трудно распознать. Кроме того, неопытным монтажником цветовая маркировка может быть не соблюдена.

Поэтому при определении цвета проводов фаза – ноль – земля, не полагайтесь целиком на нормативные документы. Перепроверяйте информацию, сообщённую цветовой маркировкой, с помощью приборов.

Самостоятельное определение фазы, нейтрали и заземления

На бытовом уровне достаточно знания о том, что по фазному проводу электричество поступает к потребителю, а по нулевому отводится в обратном направлении. На самом деле ничего никуда не движется, это подтвердит любой специалист по электротехнике. Однако точность определения не меняет сути вопроса, по какой из жил подаётся напряжение, на какой нейтраль, а на какой земля?


  1. Прежде всего, следует обратить внимание на цвет проводов. Как уже говорилось выше, цветовая маркировка содержит информацию о назначении жил.
  2. Фазный провод всегда идёт через выключатель (чтобы прервать цепь и отключить нагрузку от напряжения), однако чтобы исключить вероятность того, что недобросовестный электрик перепутал жилы, воспользуйтесь обычной индикаторной отверткой, снабжённой неоновой лампой (эффективно её применение только в однофазной сети, в трёхфазной – отключайте жилы и прозванивайте).

Для проведения измерений, большим пальцем руки коснитесь индикатора на выступе рукоятки. После этого поднесите щуп поочередно к обоим контактам. При использовании устройства нельзя надевать перчатки, палец, надавливающий на индикатор, должен быть голым. Далее всё просто: соприкоснувшись с фазой, неоновая лампочка индикатора загорится, сконтактировавшись с нулём – нет.

  1. После определения и маркировки фазного провода может понадобиться отличить нуль от земли. Тогда пригодится такой прибор, как мультиметр, один контакт которого закрепляем на фазе, а вторым последовательно прикасаемся к другим жилам. Запоминаем показатели и сравниваем между собой, комбинация «фаза – нуль» (примерно 220 В) показывает большее напряжение, чем «фаза – земля» (меньше 220 В). Кроме того, нуль от земли легко отличить «прозвонкой». Если прикоснуться щупом к нулю и клемме заземления на элетрощитке, стрелка прибора не шелохнётся. При касании к земле контакт будет.

Не забывайте, что провода фазы требуют особо «уважительного» к себе отношения. Они являются токоведущими, любое неосторожное прикасание может стать причиной тяжелого поражения электрическим током. Их расцветка может быть самой разной, нельзя только применять оттенки смежные с желтым, зеленым, синим и голубым.

Самостоятельное обозначение цветом


Определив, какого цвета провод заземления, отыскав ноль и фазу, необходимо решить, что делать с этим дальше. Расходовать время и средства на полную замену электропроводки – не самое рациональное решение. Гораздо проще промаркировать имеющиеся жилы, чтобы избежать недоразумений в будущем.

На практике чаще всего применяются 2 способа:

  1. Места соединения кабеля с шиной помечаются цветной изолентой. При желании на ней можно ещё и написать дополнительную информацию.
  2. На жилы насаживаются обычные или термоусадочные трубки различных оттенков (кембрики). Такое самодельное маркирование в местах соединения кабеля с шиной не будет противоречить ни ГОСТу, ни ПУЭ (правилам устройства электроустановок).

normdom.ru

Что обозначает коричневый провод. L и N в электрике — цветовая маркировка проводов

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

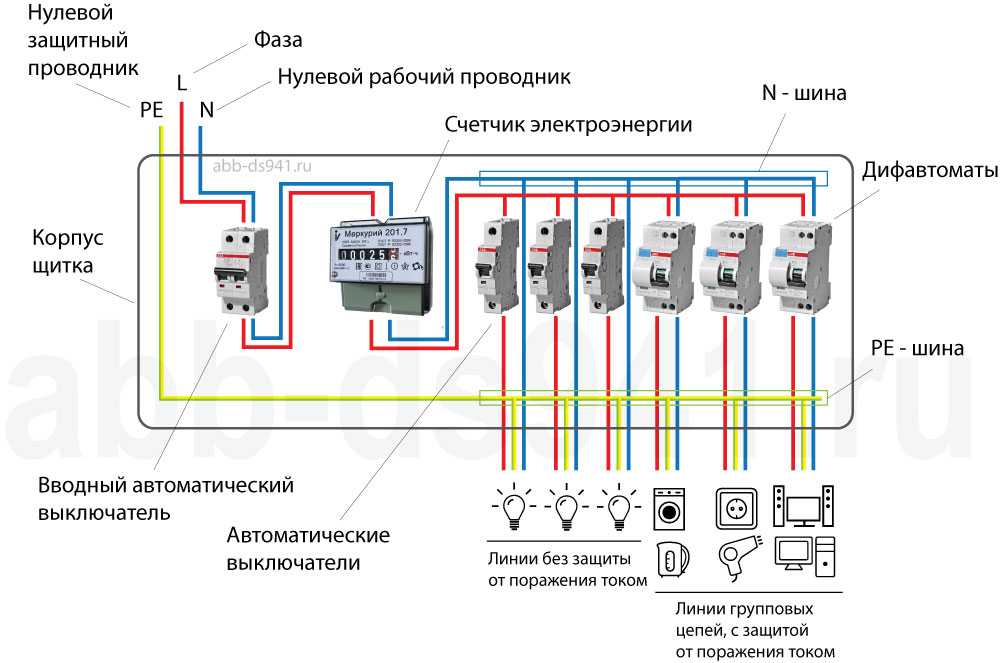

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

  • кембриками обычными;
  • кембриками термоусадочными;
  • изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

Заземление все чаще стало использоваться в домашних условиях. В функции данного сооружения прежде всего относят защиту электрического оборудования и непосредственно хозяина дома от удара током. В случае практики самостоятельного монтажа данного устройства, многие новички интересуются вопросом, какого цвета провод заземления должен быть. Конечно же однозначного ответа на поставленный вопрос не существует. Многие, в том числе самые опытные электрики спорят об этом между собой, а мы с вами попробуем разобраться в особенностях маркировки, в которую входит окраска проводников заземляющего приспособления.

Основной задачей окрашивания проводников считается удобство при монтаже, особенно, если производится работа с многожильным кабелем. Но при этом стоит заметить, что буквально в прошло

srnr.ru


  • Электрический теплый пол под плитку какой выбрать
  • Фонарные столбы декоративные
  • Коробки испытательные для счетчиков
  • Расшифровка асб
  • Таймер трехфазный
  • Чайник сколько ватт
  • Макита шуруповерт самый мощный
  • Программа для электронных схем
  • Указатель напряжения до 1000в бесконтактный
  • Плоский кабель своими руками
  • Расположение спотов на натяжном потолке

Как правильно подключить люстру дома самостоятельно: инструкция и советы


Непрофессионалу работать с электричеством опасно. Именно поэтому для работ по монтажу обычно приглашают специалиста-электрика, даже для таких несложных операций, как установка потолочного светильника.


И всё-таки многие хозяева рискуют начинать работать с проводкой. На первых порах, разумеется, возникает множество вопросов, и незаменимым помощником становится полезная информация в Интернете. Как правильно подключить люстру, Вам расскажет наш интернет-ресурс. Разберёмся последовательно, по этапам, что нужно сделать, и разберёмся в разных вариантах подключения.

Определяем провода на потолке


Итак, в первую очередь нужно разобраться в имеющейся проводке. Тут могут быть два-четыре проводника трёх типов:

  • «фаза»;
  • «ноль»;
  • заземление (только в новостройках и домах после реконструкции).



Последний тип можно вычислить по жёлто-зелёному цвету, который он должен иметь по стандарту. Если у Вас нет заземления у люстры, его лучше сразу тщательно заизолировать (при отключенном электричестве) и далее не обращать на него внимания.


Обязательно есть «ноль», остальные провода — это «фаза». Обычно первый — синего цвета, а вторые — чёрного или коричневого. Но определить их точно можно т. н. прозвонкой, для чего используют тестер-мультиметр или индикаторную отвёртку.


На электрощитке свет должен быть включен, поэтому действуют с максимальной осторожностью, ни в коем случае не касаясь руками и другими частями тела проводов.


Индикаторной отвёрткой работать просто. Нужно её концом коснуться оголённого провода, и зажёгшийся огонёк покажет «фазу». Если он не загорелся — это «ноль».


«Прозвонка» с помощью мультиметра идёт следующим образом. Его переводят в режим «вольты», затем щупы попарно подключаются к оголённым проводам. Если Вы подключились к двум фазам, параметры на дисплее тестера не изменятся. Если это фаза и ноль, мультиметр должен показать 220 В.


Чтобы запомнить результаты, лучше нанести отметки — например, цветным маркером или липкой лентой. Далее электроснабжение на щитке отключается.

Подключение светильника с двумя и тремя проводами


Если и у прибора, и на потолке по два проводника, они попарно скручиваются друг с другом в любом сочетании, ошибиться тут невозможно.


Если же в проводке три «выхода», а выключатель двойной, возможны такие варианты:

  1. Фазы скручиваются между собой и подключаются к одному из проводников, оставшиеся два — между собой. В таком случае для выключения светильника надо будет нажимать обе клавиши выключателя.
  2. Одна из фаз подключается, вторая изолируется. При таком варианте одна из клавиш останется просто неактивной.


Речь до сих пор шла о монтаже светильника с одной лампочкой, теперь поговорим о более сложных конструкциях — Вы поймёте даже как подключить 5-рожковую люстру.

Монтаж светильника с несколькими рожками


Разберёмся сначала с ситуацией, когда в комнате двухклавишный выключатель.


В люстрах от каждого рожка идёт по два проводника, синий «ноль» и коричневая «фаза». Необходимо разделить их все на три группы. Объясним, что нужно сделать:

  1. В первую очередь — скрутить все «нули».
  2. Остальные, которые соответствуют «фазе», разбиваются на две группы. Принцип простой: за одну будет отвечать одна клавиша, за другую — другая. Разбивка может быть какой угодно: 2+2 или 3+1 для четырёхрожковой люстры, 3+2 или 4+1 для пятирожковой и т. д. Главное — не допустить скрутки «фаз» прибора с «нулями».
  3. К проводам на потолке подключение идёт по обычной схеме. «Фазы» — к «фазам», «ноль» — к «нулю».


Если клавиша у выключателя одна, нужно скрутить провода люстры по цветам, то есть получится не три группы, а две. Все лампы, соответственно, будут включаться и выключаться одновременно по нажатию.


Три клавиши у выключателя (и более) бывают обычно тогда, когда кроме люстры он контролирует ещё какое-то локальное освещение. Поэтому никаких принципиальных отличий в монтаже в данном случае нет.


Особенности галогенных приборов


Несмотря на конструктивные отличия, такие люстры подключать даже проще. Дело в том, что они питаются от сети 12 или 24 В, поэтому на входе установлен понижающий трансформатор. Схема уже заранее собрана, и свободными остаются только два провода, ведущие от скрутки — их и нужно подсоединить в любом порядке к «фазе» и «нулю» на потолке.


Если люстра комплектуется ещё пультом ДУ, то помимо трансформатора она оснащается ещё блоком питания. Также к двум проводникам добавляется третий — антенна приёмника. Его при подключении задействовать не нужно — он отвечает за связь с пультом.


ВАЖНО! Светильники с трансформаторами или пультами дистанционного управления НЕЛЬЗЯ подключать к выключателю с диммером.

Соединение с электросетью


Особенности связаны с подключением уже подготовленных проводников люстры к проводам выключателя. Здесь настоятельно рекомендуют обойтись совсем без скруток — особенно если соединяются алюминиевая и медная проводка.


Такой контакт будет постепенно окисляться, что приведёт в лучшем случае просто к нагреву (отследив по запаху, можно исправить положение), но он может начать искриться. Это опасно, особенно при близости обоев и других легковоспламеняющихся материалов.


Обычно к люстрам в комплекте идут клеммные коробки. Однако аналогичные устройства можно найти в магазине, тем более что по качеству они обычно даже превосходят.


Например, в продаже можно найти:

  • Полиэтиленовые клеммники. Внутри них находится гильза из латуни, куда провода вставляются и зажимаются винтами. Есть нюансы: алюминий зажимать нельзя (в крайнем случае — подтягивать соединение раз в год), латунь — очень аккуратно.
  • Колодки из чёрного пластика — Terminal Blocks. Из плюсов — прижимает не винт, а металлическая пластина, и больше подходит для алюминия, недостаток — громоздкость (продаются по 6 гнёзд минимум).
  • Самозажимные клеммники. Это удобные одноразовые изделия, которые автоматически прижимают провода и не дают выпасть.
  • Коробки с рычажками от Wago. Также изделия с удобной конструкцией, однако могут использоваться многоразово, подходят для проводов разного диаметра и типа, в целом упрощают процесс соединения.
  • Скотч-локи. Подойдут только для светодиодных светильников и других слаботочных приборов. Однако в остальном также удобны — просты, дешевы и не требуют снятия изоляции. Защёлкиваются плоскогубцами.


Что делать, если скрутка проводов люстры не лезет в отверстие клеммной коробки? В таком случае к ней припаивается проводник с сечением не менее 0,5 мм2, и в клеммник вставляется его свободный конец.


Итак, теперь, если Вам нужно сменить осветительный прибор в своей квартире или доме, Вы сможете это сделать при помощи нашего руководства и советов опытных товарищей. Купить люстру можно у нас — в магазине «Республика света».
