Какой провод фаза а какой ноль по цвету: Цвет проводов фаза, ноль, земля в электропроводке по ПУЭ

Содержание

Как определить фазу, ноль и заземление

Многие электроприборы требуют соблюдения полярности. Это не только мощные потребители электроэнергии, такие как посудомоечная машина или электрическая печь, но и привычные для нас переключатели для включения/выключения света. Даже подключение переключателя с размыкаемым нулем вместо фазы может стать причиной удара током.

Стабильная и безопасная работа электроприборов возможна только при правильном подключении. Для этого нужно определить, какой из проводников является фазным, нулевым и заземляющим. В этой статье мы подробно рассмотрим способы, как это сделать безопасно с использованием доступных инструментов, а также разберем, можно ли определить фазность без приборов.

Безопасность прежде всего!

Жизнь и здоровье человека являются наибольшей ценностью. Поэтому, прежде чем приступить к работе с электрооборудованием, следует убедиться, что все инструменты исправны: корпуса без повреждений, изоляция без переломов провода и повреждений, щупы не разболтаны и их корпуса не нарушены.

Не прикасайтесь к участкам без изоляции на инструментах и проводах при работе под напряжением!

При возникновении малейших сомнений в правильности действий, прекратите работу и обратитесь к профессионалу — это убережет вас, а также окружающих людей, от возможного поражения током.

Как определить ноль и фазу индикаторной отверткой

Одним из простейших способов выявления фазы и нуля является работа с отверткой-индикатором. Такой инструмент доступен по цене и несложный в использовании. Подробно рассмотрим его устройство для понимания принципа работы.

Этот прибор состоит из рукоятки и металлического жала, большая часть которого покрыта изоляцией. Внутри прозрачной рукоятки размещен резистор и неоновая лампа, а на торцевой части имеется второй контакт.

Работая с индикаторной отверткой, её жало должно касаться исследуемого элемента, а человек — второго контакта. Емкость и сопротивление человеческого тела здесь выступают частями цепи: если в цепи присутствует напряжение, то лампочка начинает светиться.

Для определения фазы и нуля отверткой-индикатором достаточно дотронуться сначала к одному, а затем к другому не изолированному концу провода или отверстию розетки. Если в исследуемом элементе есть напряжение, то лампочка загорится. Это явление соответствует фазному проводнику. Если свечения нет, то перед нами нулевой или заземляющий кабель.

Как определить фазу и ноль мультиметром

Индикаторной отверткой мы могли определить только наличие напряжения. При помощи тестера мы можем увидеть определенные показатели, отображающиеся на мониторе. Определение рабочего, заземляющего и нулевого рабочего элемента при помощи мультиметра происходит по схожему с сценариею (как с отверткой). Но это более сложный прибор, поэтому нужно быть предельно внимательным при выставлении его режимов. Если вместо режима вольтметра будет выставлен режим амперметра, вы можете получить значительный удар током.

Итак, устанавливаем переключатель устройства в режим вольтметра переменного тока «~», а предел измерения устанавливаем выше предполагаемого напряжения в сети. Перед началом работы необходимо убедиться, что мультиметр исправен. Для этого нужно измерить напряжение переменного тока в рабочей розетке и проконтролировать полученные значения. После этого можно приступать к определению фазы в исследуемом объекте. Одним из электрощупов касаемся до исследуемого элемента, а контактную часть второго электрощупа зажимаем между двух пальцев. Если на экране отображается какое-либо значение, значительно отличающееся от нуля (близкое к номинальному напряжению в сети), то перед нами рабочий проводник, если же оно равно нулю или очень низкое (до нескольких десятков вольт), то это нулевой или заземляющий проводник.

Как определить фазу и ноль без приборов

Единственный возможный способ различить проводники без использования приборов — при помощи маркировки проводников по цветам. Желто-зеленая окраска изоляции соответствует кабелю заземления, синяя или голубая — нулевому, а рабочий кабель может быть любого цвета. К сожалению, не все придерживаются ГОСТов, а также необходимых требований. Нередко случается, что электричество подключено либо немаркированными кабелями, либо маркировка не соблюдена. Поэтому доверять такому способу нельзя.

В интернете можно найти множество способов определения фазы при помощи подручных средств — картофеля, стакана с водопроводной водой, контрольной лампочки и пр. Эти способы использовать ни в коем случае нельзя — такие опыты могут закончиться фатально не только для вас, но также для окружающих!

Отдельно отметим рекомендуемую даже некоторыми электриками контрольную лампочку, т.е. патрон с лампой, к которому подсоединены два провода. Использование такого самодельного прибора запрещено Правилами Безопасной Эксплуатации Электроустановок, т.к. может причинить серьезный ущерб и нанести травмы.

Также опасно использовать способы, в которых рекомендуется соединение электросети с заземленными предметами — трубами центрального отопления, водоснабжения, газовыми трубами и пр. — если напряжение окажется на таких предметах, то прикосновение к ним может стать смертельным.

Если вы не имеете достаточно инструментов или опыта работы с электричеством, то не рискуйте жизнью и здоровьем, а доверьте подключение электроприборов профессионалу.

Как определить заземление

Часто в новых домах можно встретить проводку из трехжильного кабеля, т.е. в нем присутствует отдельно выведенное заземление. При неправильном подключении есть риск короткого замыкания, а также поражения током. Поэтому для подключения электрооборудования важно знать не только где находится фаза, но также выявить ноль и заземление.

Определить провод заземления сложно из-за того, что по своим параметрам он схож с нулевым.

В электросистемах типа ТТ, имеющих индивидуальный заземляющий контур, можно найти кабель заземления при помощи измерений мультиметром. Для этого нужно поочередно измерить напряжение между рабочим проводником и двумя другими. Большее значение соответствует нулю, меньшее — земле.

В других конфигурациях сети этот прием не работает, поэтому мы рекомендуем предпринять следующие шаги:

  1. Отключить всех потребителей электроэнергии на исследуемом участке цепи.
  2. В щитке определить, где находится сдвоенный УЗО на ввод.
  3. Внимательно осмотрев защитное устройство, определить нахождение нулевого, а также фазного проводника.
  4. Отключить это УЗО.
  5. Аккуратно отсоединить нуль от УЗО на время исследования.
  6. Включить защитное устройство.
  7. Тестером произвести измерения исследуемых элементов поочередно подключая каждый к фазному. Нулевой проводник отключен, поэтому показания измерений будут нулевыми, сочетание фаза-земля покажет около 220 В.
  8. Промаркировать проводники по установленным данным.
  9. Произвести повторное подключение нуля к УЗО.

Помните: неосторожное или неумелое обращение с электричеством может привести к непоправимым последствиям. Не рискуйте жизнью и здоровьем — доверьте дело профессиональным электрикам со стажем и необходимыми допусками.

Оцените новость:

Поделиться:

Как определить фазу и ноль индикатором-пробником.

Цвета фазного провода

Генераторы, вырабатывающие на электростанциях электроэнергию, имеют три обмотки, по одному из концов которых соединяют вместе, и этот общий провод называют Ноль. Оставшиеся три свободных конца обмоток называются Фазами.

Цвета и обозначение проводов

Для того, чтобы без приборов найти фазный, нулевой и заземляющий провод электропроводки, они, в соответствии с правилам ПУЭ покрываются изоляцией разный цветов.

На фотографии представлена цветовая маркировка электрического кабеля для однофазной электропроводки напряжением переменного тока 220 В.

На этой фотографии представлена цветовая маркировка электрического кабеля для трехфазной электропроводки напряжением переменного тока 380 В.

По представленным схемам в России начали маркировать провода с 2011 года. В СССР цветовая маркировка была другая, что необходимо учитывать при поиске фазы и нуля при подключении установочных электроизделий к старой электропроводке.

Таблица цветовой маркировки проводов до и после 2011 года




Период действия ПУЭПервая фаза
L1
Вторая фаза
L2
Третья фаза
L3
Нулевой
провод, N
Заземляющий
провод, РЕ
До 1 января 2011 г.желтыйзеленыйкрасныйголубойжелто — зеленый (черный)
После 1 января 2011 г.коричневыйчерныйсерыйсветло-синийжелто — зеленый

В таблице представлена цветовая маркировка проводов электрической проводки, принятая в СССР и России.

В некоторых других странах цветовая маркировка отличается, за исключением желто — зеленого провода. Международного стандарта пока нет.

Обозначение L1, L2 и L3, обозначают не один и тот же фазный провод. Напряжение между этими проводами составляет 380 В. Между любым из фазных и нулевым проводом напряжение составляет 220 В, оно и подается в электропроводку дома или квартиры.

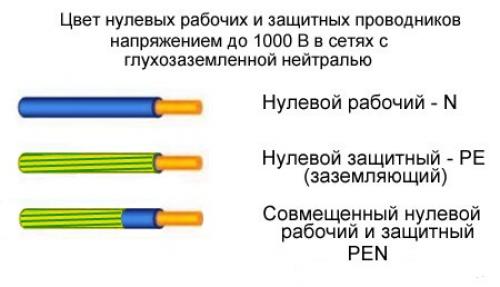

В чем отличие проводов N и PE в электропроводке

По современным требованиям ПУЭ в квартиру кроме фазного и нулевого проводов, должен подводиться еще и заземляющий провод желто — зеленого.

Нулевой N и заземляющий провода PE подключаются к одной заземленной шине щитка в подъезде дома. Но функцию выполняют разную. Нулевой провод предназначен работы электропроводки, а заземляющий – для защиты человека от поражения электрическим током и подсоединяется к корпусам электроприборов через третий контакт электрической вилки. Если произойдет пробой изоляции и фаза попадет на корпус электроприбора, то весь ток потечет через заземляющий провод, перегорят плавкие вставки предохранителей или сработает автомат защиты, и человек не пострадает.

В случае, если электропроводка проложена в помещении кабелем без цветовой маркировки то определить, где нулевой, а где заземляющий проводник приборами невозможно, так как сопротивление между проводами составляет сотые доли Ома. Единственной подсказкой может послужить тот факт, что нулевой провод заводится в электрический счетчик, а заземляющий проходит мимо счетчика.

Внимание! Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током.

Индикаторы-пробники для поиска фазы и ноля

Прибор, предназначенный для поиска ноля и фазы, называется индикатором. Широкое применение получили световые индикаторы для определения фазы на неоновых лампочках. Низкая цена, высокая надежность, долгий срок службы. В последнее время появились индикаторы и на светодиодах. Они дороже и дополнительно требуют элементов питания.

На неоновой лампочке

Представляет собой диэлектрический корпус, внутри которого находятся резистор и неоновая лампочка. Касаясь по очереди к проводам электропроводки отверточным концом индикатора, Вы по свечению неоновой лампочки находите фазу. Если лампочка засветилась от прикосновения, значит, это фазный провод. Если не светится, значит, это нулевой провод.

Корпуса индикаторов бывают разных форм, цветов, но начинка у всех одинаковая. Для исключения случайного замыкания, советую на стержень отвертки надеть трубку из изоляционного материала. Не следует индикатором откручивать или затягивать винты с большим усилием. Корпус индикатора сделан из мягкой пластмассы, стержень отвертки запрессован неглубоко и при большой нагрузке корпус ломается.

Светодиодный индикатор-пробник

Индикатор-пробник для определения фазы на светодиодах появились сравнительно недавно и завоевывают все большую популярность, так как позволяют не только найти фазу, но и прозванивать цепи, проверять исправность лампочек накаливания, нагревательных элементов бытовых приборов, выключателей, сетевых проводов и многое другое. Есть модели, с помощью которых можно определять местонахождение электропровода в стенах (чтобы не повредить при сверлении) и найти, в случае необходимости, место их повреждения.

Конструкция светодиодного индикатора-пробника, такая же, как и на неоновой лампочке. Только вместо нее используются активные элементы (полевой транзистор или микросхема), светодиод и нескольких малогабаритных батареек постоянного тока. Батареек хватает на несколько лет работы.

Для нахождения фазы светодиодным индикатором-пробником, отверточным его концом прикасаются последовательно к проводникам, при этом к металлической площадке на торце рукой касаются нельзя. Эта площадка используется только при проверке целостности электрических цепей. Если при поиске фазы Вы будете касаться этой площадки, то светодиод будет светить и при касании индикатором к нулевому проводу!

Ярко засветившийся светодиод укажет на наличие фазы. По правилам, фазный провод должен быть с правой стороны розетки. Как проверять контакты и цепи таким индикатором-пробником, подробно изложено в прилагаемой к нему инструкции.

Как самому сделать индикатор-пробник

для поиска фазы и ноля на неоновой лампочке

При необходимости можно своими руками сделать индикатор-пробник для поиска и определения фазы.

Для этого нужно к одному из выводов любой неоновой лампочки, даже стартера от светильника дневного света, припаять резистор номиналом 1,5-2 Мом и на него надеть изолирующую трубку.

Лампочку с резистором можно разместить в ручку отвертки или корпус от шариковой ручки. Тогда внешний вид самодельного индикатора-пробника, мало чем будет отличаться, от промышленного образца.

Поиск или определение фазы выполняется точно так же, как и промышленным индикатором-пробником. Удерживая лампочку за цоколь, концом резистора прикасаются к проводнику.

При подборе резистора иногда возникают трудности с определением его номинала, если на корпусе резистора вместо числа нанесены цветные кольца. С этой задачей поможет справиться онлайн калькулятор.

Почему индикатор светится

при прикосновении к нулевому проводу

Такой вопрос мне задавали многократно. Одной из причин является неправильное применение светодиодного индикатора. Как правильно держать светодиодный индикатор-пробник при поиске фазы, написано в статье выше.

Второй возможно причиной такого поведения индикатора является обрыв нулевого провода. Например, сработал автомат защиты, установленный после счетчика на нулевом проводе. В старых квартирах это не редкость и является грубым нарушением обустройства электропроводки. Необходимо в обязательном порядке удалить автомат с нулевого провода или закоротить его выводы перемычкой.

При обрыве нулевого провода на него через включенные в электросеть приборы, например, через индикатор подсветки выключателя, телевизор в дежурном режиме, любое зарядное устройство, выключенный только кнопкой пуск компьютер и другие электроприборы, поступает фаза. Индикатор это и показывает. В таком случае нулевой провод может быть опасным и прикосновение к нему недопустимо. Нужно найти и устранить обрыв нулевого провода, который может находиться и в распределительных коробках.

Как найти фазу и ноль с помощью контрольки электрика

Контролька электрика на лампочке накаливания

Для проверки наличия питающего напряжения в электрической сети ранее электрики использовали самодельную контрольку, представляющую собой маломощную лампочку накаливания, вкрученную в электрический патрон. К патрону подсоединены два проводника из многожильного провода длиной около 50 см.

Для того, чтобы проверить наличие напряжения, нужно проводниками контрольки прикоснуться к проводам электропроводки. Если лампочка засветилась, напряжение есть.

Контролька электрика на светодиоде

Контролька электрика на лампочке требует бережного отношения и занимает много места. Гораздо удобнее сделать контрольку электрика на светодиоде по нижеприведенной схеме.

Схема простая, последовательно с любым светодиодом включается токоограничивающее сопротивление. Светодиод любого типа и цвета свечения. Пользоваться ней так же, как и контролькой электрика на лампочке.

Светодиод и резистор можно разместить в корпусе от шариковой ручки подходящего размера. На фото контролька для автомобилиста. Схема такой контрольки такая же. Только в зависимости от типа используемого светодиода, резистор R1 ставится номиналом около 1 кОм.

Проверить наличие напряжения на проводах в бортовой сети автомобиля такой контролькой просто, правый конец по схеме соединяется с массой, а левым касаетесь любого контакта. Если напряжение на контакте есть, светодиод засветится. Если к положительной клемме аккумулятора прикоснуться одним концом предохранителя, а ко второму прикоснуться контролькой, то если светодиод не будет светить, значит, предохранитель в обрыве. Так можно проверять и лампочки накаливания, и наличие контакта в переключателях.

Поиск фазы при наличии нулевого и заземляющего проводников

Если требуется найти фазу в электропроводке, которая имеет фазный, нулевой и заземляющий провода, то с помощью контрольки это легко сделать. Достаточно выполнить три касания проводами контрольки. Нужно присвоить каждому проводу условный номер, например 1, 2 и 3 и по очереди прикасаться к парам проводов 1 – 2, 2 – 3, 3 – 1.

Возможно следующее поведение лампочки. Если при прикосновении к 1 – 2 лампочка не засветилась, значит, провод 3 фазный. Если светит при прикосновении к 2 – 3 и 3 – 1, значит 3 фазный. Смысл простой, при прикосновении к нулевому и заземляющему проводнику лампочка светить не будет, так как практически это проводники, на щитке соединенные вместе.

Вместо контрольки можно включить любой вольтметр переменного тока, рассчитанный на измерение напряжения не менее 300 В. Если одним щупом вольтметра прикоснуться к фазному проводу, а другим к нулевому или заземляющему, то вольтметр покажет напряжение питающей сети.

Поиск фазы и нуля контролькой

Внимание, прикосновение к любым оголенным проводникам при поиске фазы контролькой может привести к поражению электрическим током.

Делается все очень просто, один конец провода контрольки подсоединяется к зачищенной до металла трубе центрального отопления или водопровода, а другим по очереди касаетесь проводам или контактам электропроводки. При прикосновении к фазному проводу лампочка засветит.

Если до металла трубы не добраться, то можно воспользоваться водой, текущей из смесителя. Для этого включаете воду и один провод контрольки помещаете под струю воды как можно ближе к смесителю. Вторым концом провода касаетесь проводов электропроводки. Слабый свет лампочки подскажет Вам, где фаза.

В контрольку лучше всего вкрутить самую маломощную лампочку, я использовал лампочку от подсветки холодильников мощностью 7,5 Вт. Для того, чтобы дотянуться до воды, можно использовать кусок любого провода или стандартный удлинитель.

Поиск фазы и ноля вольтметром или мультиметром

Нахождение фазы вольтметром или мультиметром проводится так же способом, как и контролькой электрика, только вместо концов контрольки подключается щупы прибора.

Для определения нуля в трехфазной сети с помощью тестера или мультиметра достаточно измерять напряжение между проводами, которое между фазами будет равно 380 В, а между нулем и любой из фаз – 220 В. То есть провод, относительно которого вольтметр будет на остальных трех показывать 220 В и есть нулевой.

Поиск фазы и ноля с помощью картошки

Если у Вас под рукой не оказалось технических средств для поиска фазы, то можно с успехом воспользоваться
экзотическим или народным, иначе не назовешь, способом определения фазы, посредством картошки. Не подумайте, что это шутка. Для кого-то это может быть единственно доступный метод, который можно с успехом применить на практике.

Конец одного проводника нужно подсоединить к водопроводной трубе (если она не пластиковая) или батарее отопления. Если труба окрашена, то нужно место присоединения зачистить до металла, чтобы обеспечить электрический контакт. Противоположный его конец воткнуть в срез картошки. Другой проводник тоже втыкается одним концом на максимальном расстоянии от предыдущего в картошку, вторым концом через резистор номиналом не менее 1 Мом по очереди прикасаются к проводам электропроводки. Некоторое время нужно подождать. Если на срезе картошки реакции нет, это ноль, если есть – фаза. Я не рекомендую пользоваться этим методом, если не знаете правил безопасности работы с электрическими установками.

Как видите, на фото вокруг проводов при подсоединении к фазному проводу электропроводки на поверхности среза картошки произошли изменения. При прикосновении к нулевому проводу реакции не последует.

Андрей 19.09.2012

Здравствуйте, я в хрущевке полностью поменял проводку, протянул трехжильный кабель ВВГ 3×2,5. Можно ли на этажном распределительном щитке закрепить к корпусу желтый провод заземления? Электрик с ЖЭУ сказал сделать именно так.

Александр

В квартирах хрушевок и сталинок обычно так и делают, электрик сказал правильно.

Как определить нейтральный провод с помощью мультиметра (простой способ)

Все электроприборы работают бесперебойно, а электрическая система в вашем доме — это одна из последних вещей, о которых вы беспокоитесь.

Однако приходит время, когда возникает проблема, может быть, среди ночи, и вы вынуждены решать ее самостоятельно.

Работа с проводами в розетках — одно из действий, которому нужно уделить много внимания.

Нейтральный провод является важным компонентом, и одна ошибка с ним может доставить вам больше беспокойства.

В этой статье вы узнаете все, что вам нужно знать об определении нейтрального провода, в том числе о том, как выполнить простой процесс с помощью мультиметра.

Давайте начнем.

Типы проводов

Прежде чем углубляться во весь процесс, вам необходимо иметь представление об электрической системе вашего дома.

В домашней электрической цепи есть три типа проводов. Это провод под напряжением, нулевой провод и провод заземления.

Провод под напряжением — это провод под напряжением, по которому электричество передается от основного источника к розетке и электроприбору, который в этом нуждается.

Если цепь разомкнута, через провод под напряжением всегда протекает ток.

Заземляющий провод также известен как защитный провод цепи (CPC) и выполняет функцию направления тока на землю.

Ток направлен на землю, чтобы ограничить опасность, связанную с обрывом цепи или поврежденным предохранителем.

Нейтральный провод отводит ток от электроприбора и возвращает его в источник питания.

Важно, так как провод замыкает цепь. Это гарантирует, что ток течет обратно в первичный источник питания и подается на другие устройства.

Если вы хотите внести изменения в свои электрические компоненты, вам нужно определить, какой из ваших проводов является нейтральным.

Таким образом, вы избежите повреждения всей электрической системы.

Оборудование, необходимое для определения нейтрального провода

Существует три способа определения нейтрального провода, и от выбранного вами метода зависит, какой инструмент или оборудование вам потребуется.

Необходимые инструменты включают

  • Мультиметр
  • Подходящий цветовой код для вашей электрической системы
  • Тестер напряжения.
  • Трехсторонний инструмент (инструмент)

Как определить нейтральный провод с помощью мультиметра

Установите мультиметр на самый высокий диапазон напряжения, заземлите черный (отрицательный) щуп на металлическую поверхность и поместите красный (положительный) щуп на каждый из оголенных концов проводов. Мультиметр не дает никаких показаний, если провод нейтрален .

Этот процесс, а также другие методы определения нейтрального провода будут объяснены далее.

  1. Примите превентивные меры

Чтобы точно проверить, какой из проводов является нейтральным, необходимо, чтобы по ним протекал ток.

Вы не хотите пораниться, поэтому самая важная мера безопасности, на которую следует обратить внимание, это ношение надежно изолированных перчаток.

Другие меры включают постоянное держание рук сухими и обеспечение того, чтобы концы проводов никогда не соприкасались друг с другом.

  1. Открытые настенные розетки

Найдите настенную розетку и откройте ее, чтобы обнажить провода.

Вы ожидаете увидеть их ввинченными в разные клеммы в розетке, поэтому вам понадобится отвертка, чтобы открыть ее и освободить провода.

  1. Установите мультиметр на напряжение

Поверните шкалу мультиметра на самый высокий диапазон переменного напряжения.

Бытовая техника использует переменное напряжение, так что это то, что вы хотите протестировать.

Вы также устанавливаете его на самый высокий диапазон, чтобы мультиметр считывал правильно и его предохранитель не перегорел.

  1. Размещение щупов мультиметра на проводах

Теперь нужно поместить щупы мультиметра на каждый из проводов, чтобы проверить их. Однако есть позиции, на которые стоит обратить внимание.

Чтобы найти нейтральный провод, вам нужно проверить соединение заземления с нейтральным или горячим соединением.

Поместите черный (отрицательный) щуп на любую металлическую поверхность, чтобы он служил заземлением, и поместите красный (положительный) щуп на любой из проводов.

  1. Оценка результатов

Если провод нейтрален, мультиметр показывает 0 вольт, а если провод горячий, мультиметр показывает такое же напряжение, которое подается на розетку.

Это либо 120 В, либо 240 В, в зависимости от того, где вы проживаете.

Вы также можете посмотреть наше видео, в котором подробно объясняется, как определить нулевой провод с помощью мультиметра.

Идентификация нейтрального провода с помощью цветовых кодов

Другой метод идентификации нейтральных проводов — использование цветовых кодов.

Определенные цвета показывают, что представляет собой каждый провод, и это самый быстрый способ определить, какой из трех проводов является нейтральным.

Вот изображение, на котором показаны популярные цветовые коды.

Как видите, у этого метода есть очевидная проблема. Цветовые коды не универсальны и зависят от того, откуда вы получаете провода.

Могут быть перепутаны, а в некоторых случаях все провода могут быть окрашены в один цвет.

Поэтому лучше всего проверять нейтральность мультиметром.

Идентификация нейтральных проводов с помощью тестера напряжения

Тестер напряжения — это устройство, похожее на отвертку, внутри которого находится небольшая лампочка.

Эта лампочка загорается при контакте с напряжением и показывает, какой провод горячий, а какой нейтральный.

Поместите металлический наконечник тестера напряжения на оголенные концы проводов. Если вы поместите его на провод под напряжением, лампочка загорится.

Однако, если вы поднесете тестер к проводу, и он не загорится, значит, вы нашли свой нейтральный провод.

Заключение

Определить нейтральный провод очень просто.

Вы можете использовать цветовые коды, но выбор мультиметра для проверки проводов, производящих ток при воздействии, будет более точным.

Часто задаваемые вопросы

Что произойдет, если перепутать горячие и нейтральные провода?

Когда горячий и нейтральный провода перепутаны, вы создаете обратную полярность в цепи. Хотя ток по-прежнему подается к прибору, который в нем нуждается, существует большая опасность поражения электрическим током.

Какого цвета нейтральный провод?

Цвет нейтрального провода зависит от юрисдикции, в которой были созданы провода. Например, нейтральный провод белый или серый в США, синий в Великобритании и черный в Китае и Австралии.

Проходит ли ток по нейтральному проводу?

Нейтральный провод не несет тока, а служит только обратным каналом при подключении к электроприбору. В двухпроводной схеме через нейтраль и провод под напряжением протекает один и тот же ток.

В чем разница между нейтральным проводом и проводом заземления?

Заземляющий провод представляет собой канал заземления для электрического тока, а нейтральный провод представляет собой канал для прохождения тока от устройства к источнику питания.

Цвет | Фастеналь

Fastenal использует файлы cookie для улучшения пользовательского опыта

Файлы cookie ни при каких обстоятельствах не используются для обработки, сбора или хранения персональных данных. Если вы хотите, чтобы этот веб-сайт не использовал файлы cookie, настройте параметры файлов cookie в своем браузере. Изменение этого параметра изменит функциональность этого сайта, и ваш пользовательский опыт может быть уменьшен.

Я хочу заблокировать файлы cookie.

Цвет

Черный

Черный электрический провод всегда считается проводником тока. Он обычно используется для питания выключателя или розетки и используется для ножек выключателя.

Синий

Синий электрический провод используется для передачи тока, но не для розеток. Вместо этого он используется для провода под напряжением, протянутого через кабелепровод. Синий электрический провод обычно используется в качестве проводника для трех- или четырехпозиционных переключателей.

Коричневый

Коричневый электрический провод предназначен для 480 В переменного тока, линейной, трехфазной проводки и обычно обозначается как L1. Коричневый электрический провод является частью стандарта проводки силовых цепей переменного тока IEC.

Медь

В соответствии с Национальным электротехническим кодексом США медный провод должен обозначать провод защитного заземления. Медный или неизолированный провод используется для безопасного заземления электрических устройств.

Серый

Серый электрический провод часто обозначается как L3 и обозначается цветовым кодом проводки переменного тока IEC как линейный, 3-фазный. В приложениях для США серый провод может обозначать нейтральную линию при работе с напряжением 110 вольт.

Зеленый

В соответствии с Национальным электротехническим кодексом США зеленый электрический провод должен обозначать провод защитного заземления. Зеленый провод используется для безопасного заземления электрических устройств.

Оранжевый

Оранжевый электрический провод разрешен Национальным электротехническим кодексом США для использования в приложениях с напряжением 480 В переменного тока. Этот цвет электрического провода несет ток.

Розовый

Розовый электрический провод не требуется стандартом электропроводки и может использоваться для передачи тока. Розовые электрические провода часто встречаются в проводке бытовых приборов, таких как потолочные вентиляторы.

Фиолетовый

Фиолетовый электрический провод не регламентируется стандартом электропроводки и может использоваться для передачи тока. Фиолетовые электрические провода часто встречаются в проводке жилых помещений, таких как потолочные вентиляторы.

Красный

Красные электрические провода часто используются для обозначения второго горячего провода в установках на 220 В и в качестве основного провода под напряжением в установках на 100 В и ветвей переключателя.

Серебристый

Электрический провод серебристого цвета часто маркируется как L3 и обозначается цветовым кодом проводки переменного тока IEC как линейный, 3-фазный.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
