Благодаря своему свойству складываться, дверь-книжка поможет вам сэкономить немного пространства у дверной коробки, что немаловажно в небольших помещениях. А своим непривычным взгляду видом она способна оживить любой интерьер. Дверь-книжку возможно приобрести со специальным механизмом и коробкой, а можно установить на обычные карточные петли в обычную коробку.

Вместо одной стандартной двери шириной 80см будем использовать две по 40см. Такие створки используются, когда вместо привычной зальной распашной двери 60см+60см используют вариант 80см+40см.

Берём обыкновенный коробочный брус.

Запиливаем его под сорок пять градусов, и скручиваем пока только одну сторону, ту, на которой будут петли. Подробно о том, как собрать дверную коробку раскрывается вот в этой теме.

В качестве стопора, который будет удерживать дверь в закрытом состоянии, используем два шариковых фиксатора, которые врежем в верхний торец двери.

Отмечаем место будущего фиксатора. Примерно четыре сантиметра от края.

Вырезаем фрезером или перьевым сверлом и стамесками паз под него.

Устанавливаем на место. Ту же самую процедуру повторяем с другой створкой.

Далее берём створку, которая будет навешена на коробку и врезаем в неё петли. О том, как врезать петли подробно раскрыто в этой теме.

Затем переворачиваем её и врезаем петли, на которые будем навешивать вторую створку.

В итоге получилась створка, на которую с обеих сторон врезаны петли.

Врезаем петли и во вторую створку. Предварительно соединив двери вместе и отметив положение петель на второй створе относительно уже врезанных в первой.

Отмечаем положение петель на дверной коробке.

Врезаем петли и в неё тоже.

Присоединяем к коробке вторую стойку и коробочный блок полностью готов к установке.

Устанавливаем коробочный блок в подготовленный дверной проём. О том, как подготовить дверной проём подробно описывается в этом разделе. А о том, как установить коробочный блок, рассказано вот здесь.

Аккуратно запениваем швы.

Вырезаем паз под ручку при помощи фрезера или перьевыми свёрлами и стамеской. Легче это сделать, если дверь снять и положить на подставку.

Вклеиваем ручку.

Устанавливаем наличник. Эта тема подробно раскрыта здесь.

Вкручиваем в коробку две ответные планки напротив шариковых фиксаторов и установку двери-книжки можно считать завершённой.

Хочу отметить, что при установке на обычные петли и обычную дверную коробку, дверь книжка в закрытом состоянии не имеет щелей, кроме центральной, которую легко можно закрыть стандартным нащельником. А если приобрести специальный механизм (прямая коробка, рельса и колёсики), то у двери-книжки будут щели справа и слева более чем по полсантиметра, и сверху 1,5-2см необходимых для колёсика. В итоге, что есть дверь, что её нет – видно всё насквозь. Причём дверь нельзя будет раскрыть и положить на стену, откроется только до 90-100грарусов, оставаясь в проёме и сужая его. Вот типичный пример.

Приятной вам установки.

С уважением, установщик дверей, Сергей.

Понравилась статья? Поделись с друзьями!:

Присоединяйся к нам

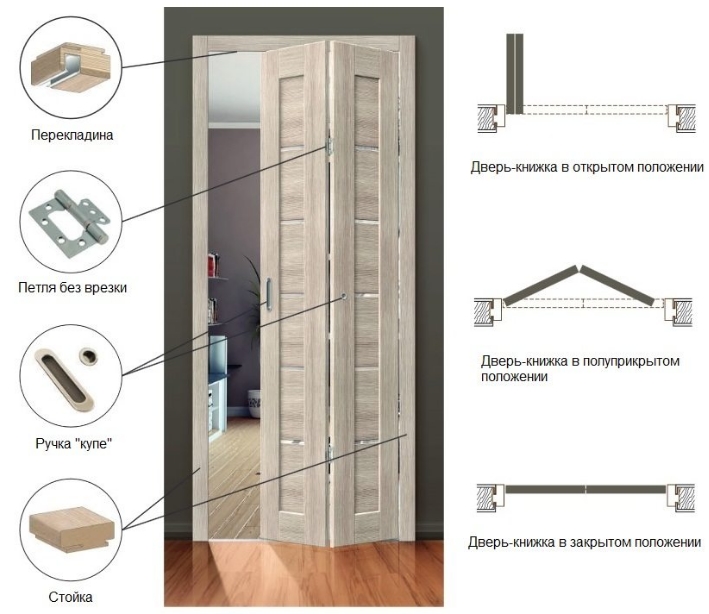

Когда нужно устанавливать дверь-книжку?

Часто встречаются ситуации, когда для установки в проеме не подходят ни распашные, ни раздвижные двери. Для таких случаев разработаны модели с комбинированной системой открывания. Компания «Верда Москва» в сети фирменных салонов и на официальном сайте предлагает купить складные межкомнатные двери, для облицовки которых используется экошпон или финиш-пленка. О разнице между этими моделями и областью их применения расскажет эта обзорная статья.

Второе название этих модификаций – дверь-книжка. Оба термина точно отображают принцип действия механизма открывания таких конструкций. Спаренные створки одновременно движутся в 2 плоскостях и складываются пополам в процессе отрывания. Такая траектория требует в два раза меньше места за пределами проема, чем необходимо при открывании стандартной распашной двери с цельным полотном.

В каких случаях покупают складные межкомнатные двери?

Существует несколько ситуаций, когда имеет смысл купить межкомнатные двери со складывающимися дверями. В некоторых случаях их даже приобретают из эстетических предпочтений. Однако чаще мотивирует на покупку практическая составляющая. Ее и рассмотрим.

Некуда открывать распашную дверь

Расположение проема и мебели в комнате не позволяют без проблем распахивать дверь. Многие мирятся с различными неудобствами, связанными с частичным открыванием створки, хотя проблему можно полностью решить путем установки складной модели. Если проем имеет ширину 70 см, то для открывания двери-книжки за его пределами понадобится всего 35 см. Это свойство рекомендуется использовать в узких коридорах. Также такие модели могут выручить, когда 2 проема расположены рядом друг с другом.

Раздвижная дверь не годится

Если распашная дверь не подходит, покупатели по традиции пробуют ее заменить на раздвижную. В большинстве случаев это помогает, но не всегда. Порой встречается такая комбинация расположения проемов в помещении и конфигурации стен, что и с открыванием раздвижных створок возникают проблемы – им просто некуда отъезжать. В таких случаях тоже выручает складная модель.

Слишком широкий проем

Широкие проемы не всегда получается красиво закрыть распашными створками. Раздвижные конструкции в некоторых случаях могут оказаться чрезмерно громоздкими и неудобными, поэтому оптимальный вариант комплектации – модель «Книжка». Такие межкомнатные двери можно использовать попарно, закрепив полотна на противоположных сторонах дверной коробки.

Ниши кладовых и встроенных шкафов

Ширина ниши под кладовую или встроенный шкаф может быть такой, что две раздвижные двери окажутся слишком узкими, а одна распашная – чересчур широкой. В обеих ситуациях рекомендуется вместо этих конструкций выбрать и установить складные двери. Они существенно упростят процесс эксплуатации кладовых и гардеробных, а также облегчат доступ в их внутреннее пространство. Особенно удобны эти модели в тех случаях, когда ниши расположены в узких коридорах.

Что лучше экошпон или финиш-пленка?

Поскольку компанией Verda осуществляется продажа межкомнатных дверей с двумя видами покрытий, некоторые покупатели испытывают затруднения при выборе. Мы рекомендуем в первую очередь обращать внимание на модели в экошпоне из коллекции «Эльдорф», так как они солиднее выглядят и практичнее в эксплуатации. Створки этих дверей имеют царговую конструкцию и характеризуются высокой стабильностью форм. Кроме этого, поверхность экошпона обладает 3D-эффектом и в точности повторяет фактуру дерева.

Цены на межкомнатные складные двери

Складные межкомнатные двери, цена на которые отличается в зависимости от типов покрытий, предназначены для разных интерьеров. Недорогие модели, облицованные финиш-пленкой, предназначены для установки в помещениях, к уровню ремонта в которых не предъявляются повышенные требования. Такие двери эконом-класса зачастую используют для временной установки. Модели в экошпоне стоят дороже, и их цена полностью оправдана – они предназначены для эксплуатации в более респектабельных помещениях.

Возврат к списку

Установка и уход | Мазонит Жилой

Инструкции по установке Masonite включают подробную информацию о том, как установить,
список необходимых инструментов, какие измерения необходимо выполнить и как обработать дверь –
Пожалуйста, следуйте этим инструкциям по установке и отделке в соответствии с
Гарантийными требованиями Masonite.

Посмотрите видео по установке, воспользуйтесь руководствами по установке или прочтите рекомендации по уходу.

Найти установщика

Руководство по установке

•
  Межкомнатные двери

•
  Наружные Двери

•
  Зубная полка

• Двери патио

• 1-3/8-дюймовые двустворчатые двери

• Simulated Divided Lite (SDL) — установка и завершение

• VistaGrande Miniblind Operation

• Шаблоны Vista Grande SDL

• VistaGrande SDL — установка и завершение

• Инструкции для амбарных дверей с верхним креплением

• Инструкции для амбарных дверей с прямыми ремнями

Руководство по отделке, уходу и техническому обслуживанию

Окрашивание входных дверей из стекловолокна

Окрашивание входной двери завершает ее естественный вид под дерево. Этот простой процесс может с уверенностью выполнить любой домовладелец. Чтобы помочь, Masonite создала полную систему отделки, которая позволяет легко окрашивать вашу входную дверь. Загрузите нашу пошаговую инструкцию по окрашиванию, чтобы начать. В кратчайшие сроки вы можете создать долговечную красивую отделку на своей новой входной двери.

Посмотреть руководство

Покраска наружных дверей из стекловолокна и стали

Покраска входной двери — это простой процесс, который можно легко выполнить в соответствии с данными инструкциями. Следуйте нашим пошаговым инструкциям по рисованию, чтобы начать. В кратчайшие сроки вы можете создать новый и модный внешний вид перед вашим домом.

Посмотреть руководство

Покраска или окрашивание межкомнатных дверей

Пошаговые инструкции Masonite сделают этот проект безболезненным. Мы включили список инструментов и материалов, так что вам нужно будет совершить только одну поездку в магазин. Когда все будет готово, ваша дверь станет центром вашей комнаты.

Посмотреть руководство

Рамки — покраска и окрашивание

Подготовка — это ключ к тому, чтобы сделать покраску легкой! Перед началом проекта важно определить, какой тип рамы вы будете красить, и соответствующим образом подготовить поверхность. Вы можете получить безупречную отделку своей стеклянной рамы, загрузив наши пошаговые инструкции и выполнив несколько простых шагов.

Руководство по просмотру пластиковых рам

Руководство по просмотру алюминиевых рам

Отделка деревянных дверей

Следуя этим инструкциям, отделка деревянной двери представляет собой простой процесс, который может выполнить любой домовладелец с уверенностью. Загрузите пошаговые инструкции, чтобы приступить к работе, и в кратчайшие сроки вы сможете отделать, окрасить или покрасить внутреннюю или наружную деревянную дверь.

Посмотреть руководство Деревянная дверь и уход за ней

Инструкции по уходу – все двери

Подробные инструкции Masonite помогут вам ухаживать за вашей дверью. При регулярной чистке и уходе ваши двери сохранят свой внешний вид. Загрузите соответствующее руководство для вашей двери.

Посмотреть руководство для умных дверей M-Pwr™

Инструкции по качеству и уходу за стеклом

Компания Masonite занимается созданием исключительных продуктов для дома и бизнеса. Каждый продукт проверяется, чтобы превзойти наши высокие стандарты качества и соответствовать отраслевым стандартам.

Руководство по просмотру руководства по качеству стекла

Посмотреть руководство по уходу и техническому обслуживанию

Рулонные ворота

Руководство по прямой установке и процедуры

ПОМНИТЕ: БЕЗОПАСНОСТЬ ПРЕЖДЕ ВСЕГО!

Любой, кто имеет механические навыки выше среднего и способен следовать подробным, но легко читаемым инструкциям, должен быть в состоянии безопасно установить гаражные секционные ворота с пружинами растяжения или «простой системой торсионных пружин». Стандартные двери с торсионными пружинами всегда должен устанавливать профессионал. Поскольку у нас нет возможности узнать ваши навыки, мы рекомендуем, чтобы все подъемно-поворотные двери устанавливались профессионалом.

Предупреждение:

Роллетная дверь представляет собой большой тяжелый объект, который движется с помощью сильно натянутых пружин и электродвигателей. Движущиеся предметы, натянутые пружины и электродвигатели могут привести к серьезным травмам или смерти. Для вашей безопасности и безопасности других следуйте этим инструкциям.

Важные указания по технике безопасности:

Внимательно прочитайте прилагаемые инструкции перед установкой. При возникновении вопросов по какой-либо из процедур не выполнять работу. Вместо этого попросите квалифицированное дверное агентство выполнить установку или ремонт.

• 1. Управляйте воротами ТОЛЬКО тогда, когда они должным образом отрегулированы и свободны от каких-либо препятствий.
• 2. Дверь постоянно находится под ЧРЕЗВЫЧАЙНЫМ НАТЯЖЕНИЕМ ПРУЖИНЫ. Ремонт, регулировка, установка и снятие, ОСОБЕННО ПРУЖИН И СООТВЕТСТВУЮЩИХ ЧАСТЕЙ, опасны, поэтому такие работы должны выполняться ТОЛЬКО квалифицированными специалистами по обслуживанию дверей.
• 3. НЕ РАЗРЕШАЙТЕ детям играть со складывающейся дверью. Дети могут застрять между дверью и полом, что может привести к серьезной травме или смерти.
• 4. Не стойте в открытом дверном проеме и не проходите через дверной проем во время движения двери. Человек может застрять между дверью и полом, что может привести к серьезной травме или смерти.
• 5. Если дверь плохо открывается или полностью выходит из строя, рекомендуется, чтобы квалифицированное агентство по дверям устранило проблему, чтобы предотвратить возможные травмы или повреждение двери.
• 6. Избегайте установки двери в ветреные дни. Дверь может упасть, что приведет к ее повреждению или травмам.
• 7. Во избежание травм из-за незакрепленных компонентов не реже одного раза в месяц проверяйте надежность всех болтовых соединений.
• 8. Во избежание травм никогда не помещайте руки или пальцы между полотном и направляющими во время открывания двери.
• 9. Эта страница не предназначена для предоставления инструкций по демонтажу существующих дверей. Проконсультируйтесь с местным агентством по производству дверей, если это необходимо, прежде чем устанавливать новые двери.
• 10. Перед началом работ внимательно ознакомьтесь со строительными нормами вашего региона.
• 11. Всегда надевайте надлежащее защитное снаряжение при установке, регулировке и/или ремонте дверей.
• 12. Рассмотрите возможность использования бригады из 2 человек (или больше) для установки, регулировки и/или ремонта больших дверей.
• 13. Во избежание травм или смерти в результате падения используйте строительные леса или механические подъемники, а не лестницы, при установке, регулировке и/или ремонте больших дверей

Основная функция данного руководства состоит в том, чтобы помочь установщику правильно установить двери с должным вниманием к безопасности, эксплуатации и надлежащей практике строительства. Необходимо свериться со строительными нормами в вашем регионе. Все рулонные двери с прямыми дверями соответствуют общим инструкциям, содержащимся в настоящем документе. Дополнительную информацию по установке конкретной поставляемой двери можно найти в упаковочном листе и на дополнительных чертежах. Имеются также пакеты с болтами и небольшими запечатанными деталями со списками принадлежностей, описывающими правильное применение.

Подготовка

Внимательно прочтите инструкции по установке, чтобы ознакомиться с названиями различных компонентов и их взаимосвязью. Установщику необходимо определить следующее:

• Способ работы (нажимной, с ручным приводом или с приводом от двигателя).
• Тип косяка (деревянный, каменный или стальной), на который крепятся дверные направляющие, и необходимый крепеж.
• Размеры ширины проема, высоты проема, верхней и боковой комнаты.

Материал двери

Осмотрите дверь на предмет возможного повреждения или отсутствия деталей. Немедленно сообщите о нехватке товара вашему поставщику дверей или сообщите о возмещении ущерба, связанного с транспортировкой, своему грузовому перевозчику.

Зазоры в дверях

Сравните размеры проема сворачиваемой двери и доступные зазоры с размерами, указанными в упаковочном листе. Убедитесь, что размеры соответствуют проему, над которым вы работаете, обращая особое внимание на ширину и высоту проема. Перед установкой убедитесь в наличии необходимых зазоров, перечисленных в таблицах размеров в данном руководстве.

Посетите нашу страницу зазоров для получения дополнительной информации о том, какой зазор необходим для каждой из наших моделей рулонных ворот. Электрическая дрель с патроном 3/8″ или 1/2″ с насадками для гаек.

Леса, механический подъемник и/или лестницы (лестницы не рекомендуются для больших дверей).

Шаг 1

Распаковка рулонной двери

Рулонная дверь, отправленная обычным перевозчиком, доставляется на место работы упакованной в картон. Перед извлечением рулонной двери из упаковки осмотрите рулонную дверь и упаковку на наличие видимых признаков повреждения. При обнаружении повреждений немедленно подайте претензию по фрахту в транспортную компанию. Достаньте дверь из упаковки.

Важно!

Не отрезайте ленту и полиэтиленовую пленку, которые удерживают дверь в рулоне, пока вам не будет дано указание сделать это в шаге 6B.

Roll Up Doors Direct не может гарантировать или нести ответственность за двери, которые не установлены в соответствии с указаниями. Пожалуйста, прочтите и поймите все инструкции перед началом процесса установки.

Компания Roll Up Doors Direct не дает никаких гарантий, если подъемная дверь не установлена ​​в соответствии с инструкциями. Для наилучшей работы следуйте инструкциям шаг за шагом. Перед началом установки внимательно ознакомьтесь со всеми инструкциями.

Шаг 2

Проверка проема в стене подъемной двери

• A . Проверьте ширину и высоту проема в стене и сравните эти размеры с размером устанавливаемой двери.
• В . Убедитесь, что косяки отвесны.
• С . Проверьте уровень пола и коллектора.
• Д . Проверьте наличие достаточного бокового зазора у косяков и зазора над и по бокам жатки. Проверьте требования к высоте по горизонтали и вертикали. Минимальные требования см. в таблицах зазоров на рис. 1.
• Е . Убедитесь, что установочная поверхность направляющей на косяке находится на одном уровне.
• Ф . Убедитесь, что все детали, необходимые для установки, находятся вместе с дверью.

. Убедитесь, что пол чистый, чтобы не повредить штору.

• В . С внутренней стороны здания поместите левую направляющую на пол перпендикулярно проему так, чтобы нижняя часть направляющей находилась рядом с левым косяком, а верхняя часть направляла внутрь здания. Сделайте то же самое с правой направляющей до правого косяка. См. рис. 2.
• С . Поместите дверь на пол поверх направляющих и между ними. Поверните дверь так, чтобы нижняя перекладина находилась напротив пола. См. рис. 2 и 3.
• Д . Распределите детали оборудования по соответствующим областям.

ПРИМЕЧАНИЕ. Кронштейны, натяжитель, пружина (пружины) и защелка, установленная на полотне, предварительно устанавливаются на дверь на заводе. не удалять .

Этап 4

Направляющие для кронштейна Установка

• A . Со стороны натяжителя двери поднимите фланец на собачке натяжителя, пока конец собачки не освободит храповое колесо натяжителя. Поверните кронштейн, чтобы расположить конец короткой ноги вверх. Освободите фланец на собачке и дайте концу зацепиться с ближайшим зубом на храповом колесе. См. рис. 3.
• В . Совместите верхний конец направляющей с кронштейном и вставьте крючки на кронштейне в пазы в направляющей.
• С . Сдвиньте скобу и направляющую вместе, пока стопорный выступ в направляющей полностью не войдет в паз на скобе.
• Д . Если стопорный язычок не полностью входит в паз кронштейна, используйте молоток и пробойник, чтобы загнуть язычок в паз кронштейна.
• Е . Повторите шаги с 3B по 3D для ненатяжной скобы и направляющей. Кронштейн нужно будет удерживать на месте.

Предупреждение

Стопорный выступ в направляющей должен полностью совпадать с пазом в кронштейне. В противном случае дверь может упасть во время установки, что может привести к серьезной травме или смерти и/или повреждению двери.

ПРИМЕЧАНИЕ: Для высоты проема более 8′-8″, закрепите нижнюю часть кронштейнов на направляющих стопорными клещами, чтобы обеспечить жесткость верхней части направляющей при подъеме. Снимите плоскогубцы после закрепления кронштейнов на косяках.

Шаг 5

Подъем подъемной двери в сборе

• A . Переместите двери и направляющие в направлении проема в стене так, чтобы нижняя часть направляющих располагалась рядом с косяками.
• В . Равномерно поднимите дверцу в сборе, поворачивая ее вокруг нижней части направляющих. См. рис. 6.

Предупреждение

Два установщика должны поднять дверной узел в положение против косяков. Направляющие не рассчитаны на то, чтобы выдержать вес двери при установке одним человеком. Попытка установки только одним установщиком может привести к серьезной травме и/или повреждению двери. Не оставляйте дверь без присмотра, пока она не будет надежно закреплена на косяках .

Этап 6

Направляющая и кронштейны для зажимов

• A . Прикрепите кронштейны и направляющие к косякам с помощью крепежа, показанного в таблице 1.
• В . Направляющие должны быть установлены по центру проема и на расстоянии ширины полотна + 1 дюйм, измеренном от задней части направляющей до задней части направляющей. См. рис. 7. Обе направляющие должны быть отвесными.
• С . Соответствующий крепеж должен быть установлен в каждом месте отверстия в кронштейнах и направляющих. См. таблицу 1.

Таблица 1: Крепления к стене для крепления кронштейнов и направляющих к косяку.

Предупреждение

Дверь может упасть, если оба кронштейна не будут надежно закреплены на косяках. Все крепежные детали, которыми кронштейны крепятся к косякам, должны надежно входить в элемент конструкции или поверхность. Падение двери может привести к серьезной травме или смерти и/или повреждению двери.

*Примечание: Не рекомендуется приваривать направляющие к косякам

Шаг 7

Настройка начального натяжения пружины

• A . Поверните дверь на 1-1/2 оборота в направлении, при котором нижний стержень опустится через направляющие

.

• В . Крепко удерживая дверь за нижнюю перекладину, разрежьте ленту и полиэтиленовую пленку, которые удерживают дверь в рулоне. Направьте нижний стержень вниз в направляющие, остановившись сразу за зоной упора головки, и надежно удерживайте ее до завершения шага 7.

Предупреждение

Чрезмерное натяжение пружины может привести к серьезной травме или смерти. Установка, ремонт и регулировка должны выполняться обученным специалистом по системам для обслуживания раздвижных дверей с использованием соответствующих инструментов и инструкций. Рулонная дверца должна быть полностью открыта при регулировке. . Сдвиньте ограничитель головки изнутри каждой направляющей. См. рис. 8.

Этап 9

Стопорные зажимы, ручка(и) и тяговый трос

• A . Установите стопорные зажимы на каждом конце внутренней части нижней перекладины, используя имеющиеся одиночные болты с квадратным подголовком 1/4–20 x 5/8 дюйма и гайку. См. рис. 10.
• В . Установите ручку(и) снаружи нижней перекладины, используя болты с квадратным подголовком и гайки 1/4-20 x 5/8 дюйма.
• С . Установите веревку в одно из отверстий в центре горизонтального плеча нижнего уголка перекладины.

Дополнительно: скользящие замки, монтируемые на нижней перекладине — Установка показана на рис. 9.

Предупреждение

Требуется установка стопорных зажимов двери. Неправильная установка зажимов может привести к тому, что полотно ворот выйдет за пределы направляющих, что приведет к повреждению ворот или травмам

Шаг 10

Проверка работы подъемной двери

• A . Опустите и поднимите дверь, чтобы проверить балансировку двери.
• В . Если дверь легко закрыть, но трудно открыть; увеличить натяжение пружины.
• С . Если дверь трудно закрыть, но легко открыть; уменьшить натяжение пружины.

Шаг 11

Регулировка натяжения пружины

• A . Поместите намоточный стержень диаметром 3/8 дюйма в храповое колесо натяжителя. См. рис. 11.
• В . Поверните стержень обмотки вниз, чтобы увеличить натяжение пружины. Каждое зацепление зуба равно 1/8 оборота.
• С . Чтобы уменьшить натяжение пружины, слегка потяните заводную планку вниз, пока собачка не выйдет из зацепления с зубом. Поднимите фланец на собачке и переместите намоточную планку вверх, пока она не пройдет зацепление собачки с зубом. Оставьте собачку на храповом колесе и продолжайте двигать заводной стержень до тех пор, пока собачка полностью не войдет в зацепление с зубом.
• Д . Снимите стержень обмотки и откройте дверь.
• Е . При необходимости повторите шаги с 10A по 10D.

*Примечание. Может потребоваться регулировка прорези защелки в направляющей после установки двери из-за особенностей производства и/или условий на месте.
