Измерение сопротивления изоляции мегаомметром

Как пользоваться мегаомметром, измерение сопротивления изоляции мегаомметром

Все мегаомметры в каталоге. Мегаомметр прибор для измерения сопротивления изоляции кабеля, изоляцию обмотки двигателя, диэлектрических материалов приборов. Современные мегаомметры позволяют вычеслять сразу коэффициент абсорбции и поляризации. Коэффициент абсорбции показывает степень увлажнения изоляции кабелей, трансформаторов, электродвигателей. Коэффициент поляризации показывает степень старения изоляции. Работа мегаомметра основана на измерении протекающего тока, при подаче стабильного высокого напряжения. У цифровых мегаомметров переключение диапазонов и определение единиц измерения производятся автоматически. Мегаомметры с испытательным напряжение которое создает ШИМ преобразователь не могут измерять сопротивления изоляции обмоток двигателя, цепи с высокой индуктивностью, например промышленный магнит.

При коэффициенте поляризации менее 1 изоляция проводника изношенная необходимо заменить, при значении от 1 до 2 проводник изношенный, но эксплуатация возможна. При значении более 2 эксплуатация проводника разрешена. Коэффициент абсорбции вычисляется измерением скорости заряда абсорбционной емкости изоляции при приложении испытательного напряжения. Если коэффициент абсорбции меньше 1,3 изоляция считается неудовлетворительной, необходимо сушить изоляцию.

Для работы с мегаомметром необходимо:

1. выбрать испытательное напряжение в настройках прибора, чем больше испытательное напряжение чем больше максимальное значение сопротивления;
2. выбрать время измерения. Из-за нестабильности сопротивления требуется проводить измерения не менее 1 минуты.

Клемму «минус», «GUARD», «0 V» необходимо подключать к тому проводнику, который заземлен. Измерения рекомендуется проводить дважды со сменной полярности испытательного напряжения для получения среднего результата. Полярность испытательного напряжения указана на гнёздах мегаомметра. Результаты измерений может выглядеть как на картинке ниже. Минимальное сопротивления изоляции проводки для бытовой сети 0,5 МОм, а для промышленной сети и производственного оборудования 1 МОм.

Для измерения сопротивления изоляции двухжильного кабеля необходимо клеммы плюс и минус мегаомметра подсоединить к проводникам. Если кабель одножильный тогда клеммы плюс и минус мегаомметра подключают к проводнику и экрану соответственно. При измерении сопротивления более 10 ГОм необходимо использовать экранированный измерительный кабель, экран измерительного кабеля подключается в соответствующее гнездо.

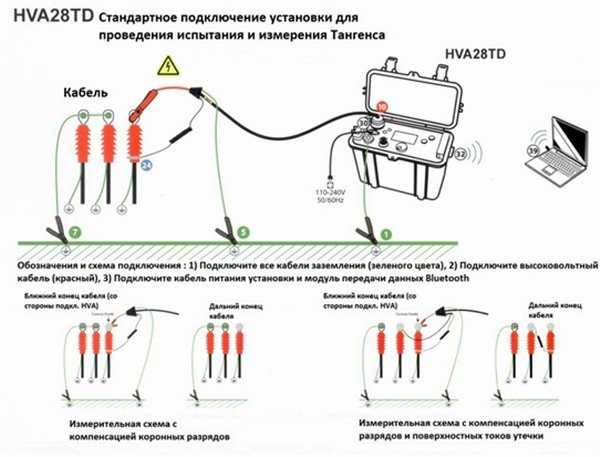

Если изоляция кабеля загрязненная и при больших значения сопротивления изоляции более 10 ГОм, для исключения влияния поверхностных токов утечки необходимо использовать схему подключения с тремя измерительными кабелями. Или экраннированным кабелем как у мегаомметра Е6-32, в комплекте не поставляется. К изоляции одного из проводников необходимо намотать колечко из фольги, обжать крокодилом и подключить крокодил к клемме заземления мегаомметра. При измерении сопротивления изоляции обмотки трансформатора, для исключения влияния поверхностных токов утечки так же необходимо использовать схему подключения с тремя измерительными кабелями. Клемма заземления в данном случае подключается к сердечнику трансформатора.

Нормы сопротивления изоляции. Измерения необходимо производить при нормальных климатических условиях при температуре 25±10 °С и влажности воздуха не более 80%. Если в кабеле провода без экрана, то сопротивление изоляции измереяется между жилами проводов. Если провода с экраном в виде оплетки или фольги, то тогда сопротивление изоляции измеряется между жилой и экраном. Испытания проводят при отключеных электроустановках.

Все мегаомметры в каталоге.

Измерение сопротивления изоляции мегаомметром: пошаговая методика измерения

Несмотря на то, что мегаомметр считается профессиональным измерительным прибором, в некоторых случаях он может быть востребован и в быту. Например, когда необходимо проверить состояние электрической проводки. Использование мультиметра для этой цели не позволит получить необходимые данные, максимум, он способен – зафиксировать проблему, но не определить ее масштаб. Именно поэтому измерение сопротивления изоляции мегаомметром остается наиболее эффективным способ испытаний, подробно об этом рассказано в нашей статье.

Устройство и принцип работы мегаомметра

Старение изоляции электропроводки, как и любой электрической цепи, невозможно определить мультиметром. Собственно, даже при номинальном напряжении 0,4 кВ на силовом кабеле, ток утечки через микротрещины в изоляционном слое будет не настолько большой, чтобы его можно было зафиксировать штатными средствами. Не говоря уже про измерения сопротивления неповрежденной изоляции жил кабеля.

В таких случаях применяют специальные приборы – мегаомметры, измеряющие сопротивления изоляции между обмотками двигателя, жилами кабеля, и т.д. Принцип работы заключается в том, что на объект подается определенный уровень напряжения и измеряется номинальный ток. На основании этих двух величин производится расчет сопротивления согласно закону Ома для участка цепи ( I = U/R и R=U/I ).

Характерно, что в мегаомметрах для тестирования используется постоянный ток. Это связано с емкостным сопротивлением измеряемых объектов, которое будет пропускать переменный ток и тем самым вносить неточности в измерения.

Конструктивно модели мегаомметров принято разделять на два вида:

• Аналоговые (электромеханические) – мегаомметры старого образца.
  Аналоговый мегаомметр
• Цифровые (электронные) – современные измерительные устройства.
  Электронный мегаомметр

Рассмотрим их особенности.

Электромеханический мегаомметр

Рассмотрим упрощенную электрическую схему мегаомметра и его основные элементы

Упрощенная схема электромеханического мегаомметра

Обозначения:

1. Ручной генератор постоянного тока, в качестве такового используется динамо-машина. Как правило, для получения заданного напряжения скорость вращения рукояти ручного генератора должна бить около двух оборотов в течение секунды.
2. Аналоговый амперметр.
3. Шкала амперметра, отградуированная под показания сопротивления, измеряемого в килоомах (кОм) и мегаомах (МОм). В основу калибровки положен закон Ома.
4. Сопротивления.
5. Переключатель измерений кОм/Мом.
6. Зажимы (выходные клеммы) для подключения измерительных проводов. Где «З» – земля, «Л» – линия, «Э» – экран. Последний используется, когда необходимо проверить сопротивление относительно экрана кабеля.

Основное преимущество такой конструкции заключается в его автономности, благодаря использованию динамо-машины прибор не нуждается во внутреннем или внешнем источнике питания. К сожалению, у такого конструктивного исполнения имеется много слабых мест, а именно:

• Чтобы отобразить точные данные для аналоговых приборов важно минимизировать фактор механического воздействия, то есть мегаомметр должен оставаться неподвижным. А этого трудно добиться, вращая ручку генератора.
• На отображаемые данные влияет равномерность вращения динамо-машины.
• Часто в процессе измерения приходится задействовать усилия двух человек. Причем один из них выполняет сугубо физическую работу, – вращает ручку генератора.
• Основной недостаток аналоговой шкалы – ее нелинейность, что также негативно отражается на погрешности измерений.

Заметим, что в более поздних аналоговых мегаомметрах производители отказались от использования динамо-машины, заменив ее возможностью работы от встроенного или внешнего источника питания. Это позволило избавиться от характерных недостатков, помимо этого у таких устройств существенно увеличились функциональные возможности, в частности, расширился диапазон калибровки напряжения.

Современная аналоговая модель мегаомметра Ф4102

Что касается принципа работы, то он в аналоговых моделях остался неизменным и заключается в особой градации шкалы.

Электронный мегаомметр

Основное отличие цифровых мегаомметров заключается в применении современной микропроцессорной базы, что позволяет существенно расширить функциональность приборов. Для получения измерений достаточно задать исходные параметры, после чего выбрать режим диагностики. Результат будет выведен на информационное табло. Поскольку микропроцессор производит расчеты исходя из оперативных данных, то класс точности таких устройств существенно выше, чем у аналоговых мегаомметрах.

Отдельно следует упомянуть о компактности цифровых мегомметров и их многофункциональности, например, проверка устройств защитного отключения, замеры сопротивления заземления, петель фаза/ноль и т. д. Благодаря этому при помощи одного устройства можно провести комплексные испытания и все необходимые измерения.

Как правильно пользоваться мегаомметром?

Для проведения испытаний важно правильно выставить диапазоны измерений и уровень тестового напряжения. Проще всего это сделать, воспользовавшись специальными таблицами, где указываются параметры для различных тестируемых объектов. Пример такой таблицы приведен ниже.

Таблица 1. Соответствие уровня напряжения допустимому значению сопротивления изоляции.

Перейдем к методике измерений.

Пошаговая инструкция измерения сопротивления изоляции мегаомметром

Несмотря на то, что пользоваться мегаомметром несложно, при испытаниях электроустановок необходимо придерживаться правил и определенного алгоритма действий. Для поиска дефектов изоляции генерируется высокий уровень напряжения, которое может представлять опасность для жизни человека. Требования ТБ при проведении испытаний будут рассмотрены отдельно, а пока речь пойдет о подготовительном этапе.

Подготовка к испытаниям

Перед началом тестирования электрической цепи, необходимо обесточить ее и снять подключенную нагрузку. Например, при проверке изоляции домашней проводки в квартирном щитке необходимо отключить все АВ, УЗО и диффавтоматы. Штепсельные соединения следует разомкнуть, то есть отключить электроприборы от розеток. Если проводится испытания линий освещения, то из всех осветительных приборов следует удалить источники света (лампы).

Следующее действие подготовительного этапа – установка переносного заземления. С его помощью убираются остаточные заряды в тестируемой цепи. Организовать переносное заземление несложно, для этого нам понадобиться многожильный проводник (обязательно медный), сечение которого не менее 2,0 мм². Оба конца провода освобождаются от изоляции, потом один из них подключают на шину заземления электрощитка, а второй крепится к изоляционной штанге, за неимением последней можно использовать сухую деревянную палку.

Медный провод должен быть прикреплен к палке таким образом, что бы им можно было прикоснуться к токоведущим линиям измеряемой цепи.

Подключение прибора к испытуемой линии

Аналоговые и цифровые мегаомметры комплектуются 3-мя щупами, два обычные, подключаемые к гнездам «З» и «Л», и один с двумя наконечниками, для контакта «Э». Он применяется при испытании экранированных кабельных линий, которые в быту, практически, не используются.

Для тестирования однофазной бытовой проводки производим подключение одинарных щупов к соответствующим гнездам («земля» и «линия»). В зависимости от режима испытания зажимы-крокодилы присоединяем к тестируемым проводам:

• Каждый провод в кабеле тестируется относительно остальных жил, которые соединены вместе. Тестируемый провод подключается к гнезду «Л», остальные, соединенные вместе жилы к гнезду «З». Подобная схема подключения приведена на рисунке.
  Подключение мегаомметра

Если показатели отвечают норме, то на этом можно закончить испытания, в противном случае тестирование продолжается.

• Каждый из проводов проверяется относительно земли.
• Осуществляется проверка каждого провода относительно других жил.

Алгоритм испытаний

Рассмотрев все основные этапы можно перейти, непосредственно, к порядку действий:

1. Подготовительный этап (полностью описан выше).
2. Установка переносного заземления для снятия электрического заряда.
3. На мегаомметре задается уровень напряжения, для бытовой проводки – 1000,0 вольт.
4. В зависимости от ожидаемого результата выбирается диапазон измерения сопротивления.
5. Проверка обесточенности тестируемого объекта, сделать это можно при помощи индикатора напряжения или мультиметра.
6. Производится подключение специальных щупов-крокодилов измерительных проводов к линии.
7. Отключение переносного заземления с тестируемого объекта.
8. Осуществляется подача высокого напряжения. В электронных мегаомметрах для этого достаточно нажать кнопку «Тест», если используется аналоговый прибор, следует вращать ручку динамо-машинки с заданной скоростью.
9. Считываем показания прибора. При необходимости данные заносятся в протокол измерений.
10. Снимаем остаточное напряжение при помощи переносного заземления.
11. Производим отключение измерительных щупов.

Чтобы измерить состояние других токоведущих проводников, описанная выше процедура повторяется, пока не будут проверены все элементы объекта, то есть речь идет об окончании замеров при испытании электрооборудования.

По итогам испытаний принимается решение о возможности эксплуатации электроустановки.

Правила безопасности при работе с мегаомметром

При испытаниях электрооборудования к работе с мегаомметром должен допускаться электротехнический персонал, у которого группа электробезопасности не ниже третьей. Даже если измерения производятся в быту, тем, кто намерен использовать мегаомметр следует ознакомиться с основными требованиями ТБ:

• При тестировании следует использовать диэлектрические перчатки, к сожалению, данное требование часто игнорируется, что приводит к частым травмам.
• Перед проведением испытаний, необходимо убрать посторонних лиц с тестируемого объекта, а также вывесить соответствующие предупреждающие плакаты.
• При подключении щупов необходимо касаться их изолированных участков (рукоятей).
• После каждого из измерений, следует не забывать подключать переносное заземление, прежде чем отключать контрольные кабели.
• Измерения должны проводиться только при сухой изоляции, если ее влажность превышает допустимые пределы, испытания переносятся.

Подборка видео по теме

Что такое тест Меггера и как он выполняется

Устройство используется с 1889 года, его популярность возросла в 1920-е годы, поскольку устройство с длинной обратной связью одинаково по своему использованию и цели тестирования, в последние годы появилось мало реальных улучшений в его конструкции и качество тестера. Теперь доступны высококачественные варианты, которые просты в использовании и достаточно безопасны.

Меггер-тест — это метод тестирования с использованием измерителя сопротивления изоляции, который помогает проверить состояние электрической изоляции.

Качество сопротивления изоляции электрической системы ухудшается со временем, условиями окружающей среды, т. е. температурой, влажностью, влагой и частицами пыли. Он также подвергается негативному воздействию из-за наличия электрических и механических нагрузок, поэтому стало очень необходимо проверять IR (сопротивление изоляции) оборудования с постоянным регулярным интервалом, чтобы избежать каких-либо мер со смертельным исходом или поражения электрическим током.

IR дает меру длительной способности изолятора выдерживать рабочее напряжение без каких-либо путей утечки тока. Он дает представление о состоянии изолятора. Он измеряется с помощью прибора под названием Megger test, способного подавать напряжение постоянного тока между двумя его датчиками, автоматически вычисляя и затем отображая значение IR.

Тест Меггера настолько популярен, что « Сопротивление изоляции » и « Тест Меггера » используются как синонимы.

Зачем проводится мегомметрическое тестирование?

Качество сопротивления изоляции электрической системы ухудшается со временем, условиями окружающей среды, т. е. температурой, влажностью, влагой и частицами пыли. Он также подвергается негативному воздействию из-за наличия электрических и механических нагрузок, поэтому очень важно регулярно проверять IR (сопротивление изоляции) оборудования, чтобы избежать каких-либо мер со смертельным исходом или поражения электрическим током.

Другой сценарий: если в вашем доме только что случился пожар, а пожарная часть покинула место происшествия. Электрическая компания отключила вам газ и электричество, и вы в темноте. По милости Божьей все, что повреждено, — это ваш дом, и вам нужно начать процесс восстановления. Ваша страховая компания сообщает вам, что местная юрисдикция или сама страховая компания требуют «проверки мегомметром» для проверки целостности системы электропроводки в вашем доме.

При пожаре или другом сильном нагреве (молния, взрыв и т. д.) проводка и ее соответствующие элементы (изоляция и т. д.) подвергаются сильному нагреву. Все металлы и физические соединения имеют температуру плавления. В ходе некоторых пожаров достигается эта точка плавления и нарушается токоведущая целостность проводки. Изоляция могла расплавиться внутри или расплавились и провод, и изоляция. Когда это происходит, у вас появляется карман сопротивления, который формируется, когда электрический ток пытается пройти через эту расплавленную область. Когда ток увеличивается, чтобы попытаться пересечь карман, он создает тепло. Это тепло может создать достаточную температуру, чтобы фактически вызвать новый пожар. Как раз то, что вам не нужно! Страшная часть этих скомпрометированных проводов заключается в том, что вы можете не знать, что это произошло, поскольку провод может быть скомпрометирован за стенами или на вашем чердаке

Тестирование с помощью мегомметра не вызывает никаких повреждений, что делает его хорошим вариантом, когда кто-то не хочет проделывать отверстия в стенах для проверки электрической изоляции на наличие каких-либо проблем или проблем. Тестовое устройство работает только от 500 до 1000 вольт, что относительно мало. Из-за низкого напряжения некоторые проколы в изоляции остаются незамеченными. Как правило, он предоставляет информацию о токе утечки и наличии на участках изоляции чрезмерного загрязнения или влаги, а также о количестве влаги, износе и неисправностях обмотки.

Что делается во время тестирования Megger?

Мы можем проверить ваши цепи на наличие существующих соединений и расплавленных участков неисправности, которые могли возникнуть во время пожара. Затем эти результаты анализируются, и определенные цепи могут быть изолированы и заменены, чтобы гарантировать отсутствие дальнейших проблем с затронутыми цепями. Если у вас случился пожар, поговорите со своим Настройщиком и узнайте, требуется ли тестирование мегомметром. Обычно это покрывается страховкой, поскольку последнее, что они хотят сделать, это оплатить еще один иск через месяц после того, как вы сможете вернуть себе место жительства.

Carelabs имеет в наличии оборудование и опыт для проведения тестирования Megger, регистрации и регистрации этих результатов в вашей страховой компании, а также в местном строительном департаменте. Мы здесь, чтобы помочь вам убедиться, что ваша существующая проводка безопасна, и, конечно же, установить новую проводку по мере необходимости. Мы здесь для всех ваших электрических потребностей.

Как выполняется тестирование мегомметра?

Мультиметр используется в качестве тестера изоляции в некоторых условиях, и в основном выполняется только проверка целостности цепи. Но для обнаружения и проверки тока утечки в нормальном или перегруженном состоянии используется специальный прибор, известный как тестер изоляции.

Мы измеряем утечку тока в проводах, и результаты очень надежны, так как мы будем пропускать электрический ток через устройство во время тестирования. Мы проверяем уровень электрической изоляции любого устройства, такого как двигатель, кабель, обмотка генератора или общая электроустановка. Это очень важный тест, проводимый очень давно. Не обязательно, что он показывает нам точную площадь электрического прокола, но показывает величину тока утечки и уровень влаги в электрическом оборудовании/обмотке/системе.

Процедура проверки сопротивления изоляции или проверки мегомметром приведена ниже:

• Сначала мы отключим все линейные и нейтральные клеммы трансформатора.

Измерительные провода мегомметра

• подключаются к шпилькам ввода НН и ВН для измерения значения сопротивления изоляции IR между обмотками НН и ВН.

Измерительные провода мегомметра

• подключаются к шпилькам ввода ВН и точке заземления бака трансформатора для измерения значения сопротивления изоляции IR между обмотками ВН и землей.

Измерительные провода мегомметра

• подключаются к шпилькам ввода НН и точке заземления бака трансформатора для измерения значения сопротивления изоляции IR между обмотками НН и землей.

Приведенное ниже эмпирическое соотношение дает рекомендуемое минимальное значение IR в единицах измерения мега ом (МОм). . Меры стоимости дают нам представление о прочности изоляции кабеля и о том, изношена она или нет.

IRmin (в МОм) = кВ + 1

Где кВ = номинальное рабочее напряжение в кВ

Общая процедура измерения состоит из измерения IR между тремя фазами, а также между отдельной фазой и землей. ИК также измеряется для корпуса оборудования. Процедура варьируется от оборудования к оборудованию. Существуют различные уровни напряжения, которые применяются к кабелю в зависимости от его номинала и размера. Для проведения мегомметром высоковольтного кабеля на 33 кВ. Применяемый уровень напряжения составляет 5000 В, а значение IR может быть где угодно от 1 ГигаОм до 200 ГигаОм.

Когда мы используем мультиметр, мы измеряем сопротивление, напряжение и ток. Исходя из этого, я надеюсь, что мы знакомы с термином Изоляция. Это означает, что ток не может проходить или просачиваться через определенный проводник, если он должным образом изолирован или защищен. Эти провода могут находиться внутри здания, приборов или электродвигателя.

По сути, вы проверяете сопротивление провода. Например, если вы хотите проверить, неисправен ли двигатель, вы проверите его мегомметром, проверяя каждую из трех фаз двигателя на землю и друг на друга, чтобы увидеть, не замкнут ли он на землю или сам на себя.

Принцип работы мегомметра  Тест

• Напряжение для тестирования, создаваемое ручным мегомметром, тестируется вращением рукоятки в случае ручного типа, для электронного тестера используется батарея.
• 500 В постоянного тока достаточно для проведения испытаний оборудования с напряжением до 440 В.
• от 1000 В до 5000 В используется для испытаний электрических систем высокого напряжения.
• Отклоняющая катушка или токовая катушка, соединенные последовательно и позволяющие протекать электрическому току, потребляемому проверяемой цепью.
• Катушка управления, также известная как катушка давления, подключена параллельно цепи.
• Резистор ограничения тока (CCR и PCR), соединенный последовательно с управляющей и отклоняющей катушкой для защиты от повреждения в случае очень низкого сопротивления во внешней цепи.
• При испытании ручным мегомметром эффект электромагнитной индукции используется для создания испытательного напряжения, т. е. якорь перемещается в постоянном магнитном поле или наоборот.
• Где, как и в испытательных батареях мегомметра электронного типа, используются для создания испытательного напряжения.
• При увеличении напряжения во внешней цепи отклонение стрелки увеличивается, а отклонение стрелки уменьшается с увеличением тока.
• Следовательно, результирующий крутящий момент прямо пропорционален напряжению и обратно пропорционален току.
• Когда тестируемая электрическая цепь разомкнута, крутящий момент из-за катушки напряжения будет максимальным, а стрелка показывает «бесконечность», что означает отсутствие короткого замыкания во всей цепи и максимальное сопротивление в тестируемой цепи.
• При наличии короткого замыкания указатель показывает «ноль», что означает «НЕТ» сопротивления в проверяемой цепи.

Типы мегомметра  Тестовый

Его можно разделить на две основные категории:

1. Электронный тип (на батарейках)
2. Ручной тип (с ручным управлением)

A Преимущества электронного мегомметра  Тест

• Уровень точности очень высок.
• Значение IR является цифровым, легко читаемым.
• Очень легко может работать один человек.
• Отлично работает даже в очень тесном помещении.
• Очень удобный и безопасный в использовании.

Преимущества ручного мегомметра  Тест

• По-прежнему сохраняет свою важность в мире высоких технологий, поскольку это старейший метод определения значения IR.
• Для работы не требуется внешний источник.
• Дешевле на рынке.

Но есть и другой тип мегомметра, который работает от двигателя и не использует батарею для производства напряжения. Требуется внешний источник для вращения электродвигателя, который, в свою очередь, вращает генератор мегомметра.

Проверка сопротивления изоляции или ИК-теста проводится инженерами по техническому обслуживанию, чтобы убедиться в исправности общей системы изоляции силового трансформатора. Он отражает наличие или отсутствие вредных загрязнений, грязи, влаги и грубой деградации. IR обычно будет высоким (несколько сотен мегаом) для системы с сухой изоляцией. Инженеры по техническому обслуживанию используют этот параметр как показатель сухости изоляционной системы.

Это испытание проводится при номинальном напряжении или выше, чтобы определить, есть ли пути с низким сопротивлением к земле или между обмотками в результате ухудшения изоляции обмоток. На значения тестовых измерений влияют такие переменные, как температура, влажность, тестовое напряжение и размер трансформатора.

Этот тест следует проводить до и после ремонта или во время технического обслуживания. Данные испытаний должны быть записаны для будущих сравнительных целей. Значения испытаний должны быть нормализованы к 20°C для целей сравнения.

Общее эмпирическое правило, используемое для допустимых значений для безопасного включения питания, составляет 1 МОм на 1000 В приложенного испытательного напряжения плюс 1 МОм.

Меры предосторожности при тестировании мегомметром

При использовании мегомметра вы можете получить травму или повредить оборудование, с которым работаете, если не будете соблюдать следующие МИНИМАЛЬНЫЕ меры предосторожности.

• Используйте мегомметр только для измерения высоких сопротивлений, например, для измерения изоляции или для проверки двух отдельных проводников кабеля.
• Никогда не прикасайтесь к измерительным проводам, пока рукоятка вращается.
• Обесточьте и полностью разрядите цепь перед подключением мегомметра.
• Отключите проверяемый элемент от других цепей, если это возможно, перед использованием теста мегомметра.

Преимущества тестирования Megger

• Упреждающий анализ состояния оборудования
• Снижение риска отказа системы аварийного энергоснабжения
• Застрахованная доступность
• Предварительный ремонт
• Управление активами
• Ожидаемый срок службы оборудования для прогнозирования

Как использовать мегомметр для проверки проводов [Пояснение]

Провода важны, но не менее важна их изоляция. Вот почему тест мегомметра важен для отслеживания изоляции провода.

Как использовать мегомметр для проверки провода?

Отключите все виды электрических подключений к проводу, который вы хотите проверить. Найдите непокрытые жилы провода. Подсоедините один из наконечников мегомметра к одному концу провода. Прикрепите другой на другом конце и нажмите кнопку тестирования. Это даст вам чтение, которое вы ищете.

Запутались? Не волнуйся! У нас есть целое руководство по этому поводу.

Итак, приступим!

Как мегомметр используется для проверки проводов?

Поскольку проверка изоляции кабеля по существу является проверкой целостности, соединение должно быть отключено. Если вы проверяете проводку в аппаратном обеспечении, выключите его. Если вы не можете отключить его, отключите его.

Найдите обнаруженные проводники, найдя точку соединения провода. Подсоедините один из наконечников мегомметра к проводу с помощью зажима типа «крокодил». Затем подключите второй зажим к другому выявленному проводнику. Затем нажмите кнопку тестирования.

Устройство создаст ток между датчиками. А счетчик измерит сопротивление куртки электрическому току. Для достижения точных измерений держите его подключенным не менее 30–60 секунд.

Идеально подходит измерение сопротивления от 35 до 100 МОм. Для электрических проводов приемлемы уровни сопротивления изоляции 1 МОм на 1000 вольт электричества.

Вы можете использовать мегомметр для сбора периодических измерений и построения на их основе графика. Это может быть полезно для отслеживания общей эффективности изоляции. Нисходящая линия или кривая показывает, что изоляция ухудшается.

Вы также можете проверить мегомметром при обновлении электрической розетки. Так что можно действовать осторожно.

Наклон линии или кривой показывает, как долго сохраняется изоляция. Этот метод построения графика неуклонного снижения является более жизнеспособным инструментом, чем выборочное тестирование.

Хорошо следить за своими проводами, вы должны принять некоторые меры предосторожности. Есть некоторые меры предосторожности, которые вы должны принять во время тестирования.

Меры предосторожности при проверке мегомметром

Во время проверки мегомметром вы можете повредить свое оборудование или даже получить серьезные травмы. Так что прежде всего позаботьтесь о своей безопасности:

1. Используйте мегомметр только для измерения высокого сопротивления. Например, изоляция или проверка двух независимых проводников на кабеле.
2. При вращении уровня следите за тем, чтобы не касаться проводов.
3. Перед началом проверки или подключением мегомметра выключите оборудование. Полностью разрядите провод или оборудование, иначе вас может ударить током.
4. В идеале вы должны полностью отключить тестируемое оборудование от вилки.

Если вы ищете защитное снаряжение, вот несколько рекомендуемых:

Теперь давайте проверим некоторые вещи, которые вы должны иметь в виду при выполнении теста.

Что нужно помнить

Несмотря на то, что мегомметр важен, большинству домохозяйств он не нужен. Потому что изоляция электрических проводов в бытовых условиях очень медленно портится. Таким образом, в течение срока службы дома провода не потребуют проверки.

Но для умелых техников или даже обычных людей можно использовать мегомметр. Он прост в использовании и может быть полезен при поиске неисправностей в бытовой технике.

Зачем нужно тестирование Megger?

Меггер используется для проверки качества сопротивления изоляции провода. В первую очередь из соображений безопасности. Сопротивление изоляции может ухудшаться день ото дня из-за различных факторов. Например, если вилку трудно подключить, со временем она может выйти из строя.

Такие факторы, как влажность, пыль, температура, влага и т. д., со временем влияют на качество сопротивления изоляции. Это также значительно коррелирует с наличием механических и электрических нагрузок.

Таким образом, регулярная проверка сопротивления изоляции оборудования стала очень важной. Необходимо избегать любых мер смертельного поражения или поражения электрическим током.

Это также очень важно после выполнения любых электромонтажных работ. Вы можете понять, повредили ли вы какую-либо проводку или допустили какую-либо ошибку, используя мегомметр.

Проверка мегомметром также безопасна и не повреждает проводку. Таким образом, вы можете постоянно проверять свою электрическую систему.

Но также очень часто кухонные провода повреждаются теплом печи. Поэтому идеально, если вы держитесь на некотором расстоянии от электрической розетки до газовой линии.

Часто задаваемые вопросы

Вопрос: Каковы преимущества тестирования мегомметром?

Ответ: Он имеет много преимуществ. Вы можете быть в курсе состояния вашего оборудования, анализируя показания. Кроме того, это снижает риск отказа электрической системы.

Вопрос: Существуют ли различные типы мегомметров?

Ответ: Да.
