Из чего состоит электрощитовая: Электрощитовое оборудование — Виды и заказ на сборку

Содержание

Электрощитовое оборудование Характеристики и виды оборудования

Электрощитовое оборудование — это ведущий компонент энергетической сети, так как оно организовывает стабильную подачу электричества от источника до конечного потребителя. Это слажено работающий и полномасштабный комплекс, который состоит из разнообразных распределительных и электроизмерительных устройств в электрощитах. Все они участвуют в распределении потоков тока. Кроме того, они отвечают за надежную защиту электросети от перегрузок, а пользователей – от возможного поражения током.

Распределительные и электроизмерительные устройства в электрощитах бывают таких видов:

  • Трансформатор.
  • Переключатель.
  • Оснащение для контроля за вентиляцией и отоплением.
  • Рубильник.
  • Розетка.

Область использования электрощитов достаточно большая.

На сегодняшний день она актуальна для:

  • Различных объектов гражданского назначения (медицинские учреждения, школы и детские сады).
  • Жилых комплексов.
  • Заводов и промышленных предприятий.

Таким образом, распределительные и электроизмерительные устройства в электрощитах — это очень востребованные товары.

Важно понимать, что ключевая задача любого электрощитового оснащения — это обеспечение безопасности, стабильности и экономичности электропитания объекта. На степень эффективности процесса производства непосредственное воздействие, в основном, оказывает именно грамотно выбранное электрощитовое оснащение. Человечество сегодня уже не мыслит своей жизни без быстрого к электричеству. В наше время доступ к электроэнергии — это уже фактически базовая потребность. Чтобы на вашем производстве либо в квартире все оборудование функционировало долго и качественно, важно в самом начале позаботиться о правильно установленном электрощитовом оборудовании.

Так как электрощитовое оборудование достаточно важное для разных сфер человеческой деятельности, то стоит разобраться в конструкции щитов. Так можно будет получить хотя бы не самое детальное представление о такой технике. Основная часть щита — корпус из прочной стали. Данный компонент отличается защитой от пыли и влаги, а также хорошей антикоррозийной стойкостью. Затем идут боковые съемные панели, которые используются для установки щитового оснащения в ряд. Дверь непременно закрывается на надежный замок, дабы предотвратить нелегальное проникновение во внутрь. На внешней поверхности электрощитового оборудования нанесены особые надписи и знаки, которые предупреждают об особенностях такой техники.

Сегодня можно легко подобрать наиболее оптимальное электрооборудование, исходя из пожеланий и требований заказчика. Все благодаря огромному выбору. На рынке сегодня можно найти квартирные, этажные щитки, а также оборудование для собственных потребностей. Вся эта техника прежде всего отвечает именно за прием и стабильное распределение электрической энергии по территории конкретного объекта.

Глаза при таком невероятном разнообразии, конечно же, разбегаются, однако надо знать параметры каждого такого товара. С ними можно ознакомиться в официальных документах от производителя. Найти их не составляет труда, так как они есть на любом нормальном интернет-ресурсе.

Производственный процесс изготовления электрощитов:

  • Проектирование. На этой стадии составляют всевозможные описания и чертежи, разнообразные пояснения и схемы. Все проектные документы создаются с учетом всех ранее принятых требований, а также особенностей объекта и пожеланий клиента.
  • Сборка. Здесь мастера исходят из ранее продуманного техзадания. Выбор самой конструкции и ее компонентов выполняется на основании пожеланий клиента и установленных параметров. В заключении обязательно происходит проверка такого оборудования.
  • Монтаж. На этой стадии выполняется непосредственно установка электрического оборудования. Как правило, опытными специалистами, которые подойдут к решению данной задачи с умом.

Помните о том, что покупать электрощитовое оборудование стоит лишь у проверенных производителей. Так вы существенно снизите шансы поломок и непредвиденных происшествий в дальнейшем.

Что такое электрощитовое оборудование

Главная    Блог Ижевска    Техника. Электроника    Что такое электрощитовое оборудование

Автор: iforget • Дата публикации: 05.10.2021

В любой энергосети есть электрощитовое оборудование. Оно является одним из самых важных элементов электрораспределения. Его роль заключается в обеспечении надежного и безопасного электромонтажа. Электрощиты позволяют создавать бесперебойную подачу энергии.

Назначение

Электрощитовое оборудование дает возможность автоматизировать работу предприятий, регулировать функционирование различных систем, в том числе компьютерных и коммунальных. В категорию электрощитового оборудования входят различные устройства, позволяющие распределять ток по сети. На сайте https://shchitovoye-oborudovaniye.ru/grshch.html можно подробно прочитать о комплектующих, из которых состоит электрощитовое оборудование, и приобрести их. Компания “Декада” самостоятельно производит щитовые агрегаты для жилых и производственных им помещений, сотрудничая с региональными электрокомпаниями. В каталоге этого производителя есть все, что нужно для создания электросетей различного типа. Заказчик может получить подробную консультацию, позвонив по телефону указанному на сайте, или отправив заявку через особую форму.

Элементы

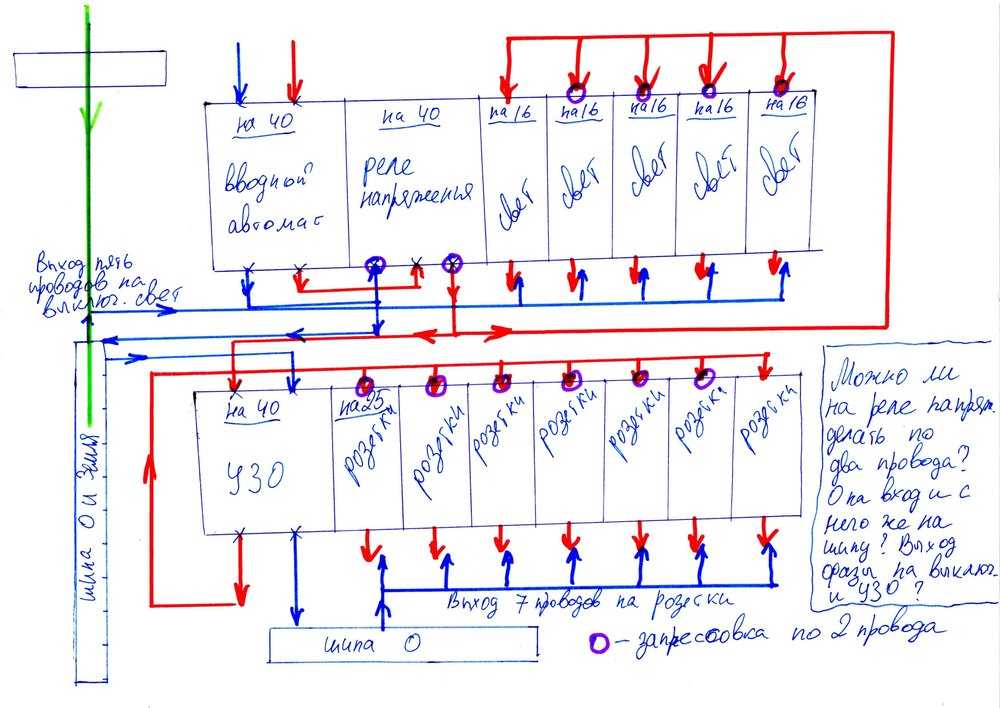

Основным элементом щитового оборудования является главный распределительный щит. Он принимает и распределяет электроэнергию по объекту. В нем содержится противоаварийная автоматика, отключающая напряжение при аварийных ситуациях. На щитах размещают счетчики учета электроэнергии. Главный распределительный щит несет на себе разнообразную аппаратуру, устанавливается в жилых общественных и промышленных зданиях.

Вводно-распределительные устройства устанавливают на вводе в здание. Это электроустановка, распределяющая энергию в сетях 220 и 380 В. Она защищает подходящие к зданию электролинии, обеспечивает профилактику коротких замыканий и перегрузок. Панели вводно-распределительных устройств располагают в электрощитовой. В комплектацию вводно-распределительной панели могут входить счетчики, предохранители, переключатели.

К электрощитовому оборудованию относятся шкафы (распределительные, автоматического включения, автоматики), щитки, ящики силовые и управления.

Компания “Декада” не только изготавливает электрощитовое оборудование, но и делает необходимые для этого расчеты. Получив от заказчика требование, специалисты создают проект, рассчитывает параметры будущих элементов. А затем собирают комплект и поставляют заказчику. Такая схема работы удобна, выгодна и целиком учитывает интересы клиентов.

Оставьте первый комментарий

Ждем ваш первый комментарий

Похожие материалы


[05. 01.2023]

Необычные гаджеты, которые доступны уже сегодня


Количество новых гаджетов растет с каждым годом. Все время выпускают все более новые и современные версии старой техники, а также новые модели. Все они в той или иной степени облегчают нам с вами жизнь. Посмотреть каталог доступных товаров можно на сайте https://gadjeti.net/ онлайн. Выбирайте и заказывайте.
Давайте изучим самые необычные виды гаджетов для различных сфер
Здоровье и безопасность


[05.12.2022]

Автоматические ворота. Виды, конструкция, монтаж


Склады, заводы и другие территории, отведенные под производственные надобности, имеют ограждения по периметру, а проезд обеспечивают автоматические ворота усиленной конструкции. Они более прочные, надежные и массивные, чем предназначенные для установки на частных территориях. В промышленные ворота должны проходить грузовые автомобили и прочая крупногабаритная техника.
Виды
Автоматическими называ…


[29.11.2022]

Топ лучших компаний по продаже электротоваров в СПБ


Трудно представить себе повседневность без электроприборов. Также практически ни один дом не существует без подключения к электричеству и наличия разнообразного оборудования. Рынок электротоваров более чем развит и предоставляет возможность выбирать из огромного ассортимента. Для того чтобы получать самое высокое качество, нужно определиться с поставщиками, то есть выбрать такую торговую компанию,…


[07.10.2022]

Современные варочные панели от Smeg


Современное кухонное пространство должно быть максимально грамотно обустроено. Для этого можно заказать красивый гарнитур, но самое главное подобрать технику, с помощью которой есть возможность эффективно выполнять главные работы на кухне. Речь идет о варочных панелях.
Сегодня огромное количество производителей предлагают варочные панели самых разных видов и даже вариантов. Выбрать можно практиче…


[03.10.2022]

Как выбрать хороший минитрактор для сельского хозяйства?


В настоящее время существует большое разнообразие минитракторов. Они отличаются друг от друга габаритами, мощностью, типом трансмиссии, оснащением и конструктивными особенностями. По типу двигателя минитрактора делят на дизельные, бензиновые и газовые. У каждого из них есть свои преимущества и недостатки. Если не знаете как выбрать лучший минитрактор то можно воспользоваться рекомендациями тут.
К…

Электрические панели | Как они работают, техническое обслуживание и многое другое

Что такое электрический щит?

Электрическая панель (также известная как панель выключателя) представляет собой металлический ящик с дверью, обычно встроенный в стену в отдаленном углу вашего дома. Внутри вы найдете все выключатели вашего дома.

Вы можете включать и выключать рубильники. Они также автоматически отключаются, когда через них проходит слишком большой электрический ток — для этого они и нужны.

Внутри электрического щита вы найдете главный выключатель, который управляет питанием всего дома. Вы также увидите отдельные выключатели, каждый из которых отвечает за подачу электричества в определенную часть вашего дома. Каждый выключатель должен иметь этикетку, указывающую на контролируемую им часть дома.

В некоторых старых домах нет выключателей; вместо этого у них есть предохранители. Если у вас есть блок предохранителей, вы не увидите переключателей на электрической панели; вы увидите ввинчиваемые предохранители. Если в вашем доме по-прежнему используется блок предохранителей, у вас могут возникнуть трудности с получением страховки или вам придется платить более высокую ставку. Ниже мы обратимся к предохранителям и страхованию дома.

Электроэнергия в ваш дом поступает через внешний электросчетчик, который подает питание на ваш электрический щит. Вы можете отключить эту основную подачу электроэнергии с помощью главного выключателя на электрощите. Ваш главный выключатель также сообщает вам силу тока вашей электросети (сила тока — это сила электрического тока).

Домашнее электроснабжение в Канаде варьируется от 60 до 400 ампер. Большинство электрических правил требуют обслуживания не менее 100 ампер.

Страховые компании часто интересуются силой тока в вашем доме. Если меньше 100, возможно, вам потребуется обновить систему. Сила тока ниже 100 может затруднить поиск страховки для вашего дома; по крайней мере, вам нужно будет платить более высокую ставку.

Как найти панель

Электрические панели представляют собой металлические ящики, обычно серого цвета. Обычно их встраивают в стену.

Электрические панели имеют двери (или, по крайней мере, должны). За дверью вы найдете множество проводов и выключателей — эти выключатели — ваши выключатели.

Электрические панели обычно находятся в отдаленной части вашего дома. Подвалы, складские помещения, прачечные или гаражи — все это обычные места для установки электрического щита. В старых домах вам, возможно, даже придется выглянуть за пределы дома, чтобы найти свою панель.

В квартирах чаще всего панель можно найти прямо внутри квартиры возле входа или в спальне, за дверью.

В большинстве домов есть только одна электрическая панель, хотя в некоторых могут быть дополнительные панели, особенно в домах с несколькими жилыми единицами. Дополнительную информацию о подпанелях см. в разделе общих вопросов.

Как работает электрический щит?

Автоматические выключатели срабатывают (т. е. отключаются) при перегрузке цепи. Это устройства безопасности, предназначенные для предотвращения повреждения электрических устройств или самого дома. Если выключатель не сработал и не отключил питание, перегруженные цепи могут вызвать пожар или кого-то убить электрическим током.

Каждый выключатель управляет одной цепью; каждая цепь обычно соответствует комнате или участку дома. Энергоемкие устройства, такие как электрические плиты или кондиционеры, могут иметь собственный выключатель.

Выключатель рассчитан на определенную электрическую нагрузку; если электрическая нагрузка становится слишком большой для выключателя, он отключается. Это происходит, например, если к одной цепи подключено слишком много устройств.

Существуют автоматические выключатели разных размеров в зависимости от того, какое количество электричества им необходимо. Как и электрическая служба дома, отдельные выключатели делятся по силе тока, которую они могут выдержать. Прерыватели варьируются от 15 до 200 ампер; однако большинство из них рассчитаны на 15, 20 или 30 ампер.

Выключатели также имеют номинальное напряжение; одиночный автоматический выключатель обычно обеспечивает 120 вольт — типичное количество, необходимое для освещения, телевизоров и т. д. Двойной автоматический выключатель рассчитан на 240 вольт. Это для больших приборов, которые потребляют много энергии, таких как плита или электрическая сушилка. У больших, энергоемких приборов, таких как плиты или холодильники, должен быть свой собственный выключатель.

Когда выключатель срабатывает, все, что вам нужно сделать, это нажать на выключатель, чтобы сбросить его. В старых домах с блоками предохранителей вы не можете просто сбросить его; нужно менять весь предохранитель, если он перегорел.

Сколько стоит замена или модернизация электрощита?

Стоимость модернизации электрощита вашего дома варьируется в широких пределах в зависимости от объема работ, но вы должны заплатить (очень приблизительно) от 2000 до 2500 долларов. Однако это для 100-амперного обслуживания. Чаще всего у домовладельцев уже есть 100-амперная сеть, и им необходимо обновить ее до 200. Стоимость этого составляет примерно от 3500 до 5000 долларов.

Единственный способ быть уверенным в стоимости — это попросить электрика (или еще лучше: 3 разных электрика) предоставить вам подробные расценки.

Есть две причины, по которым вы хотели бы обновить свой электрический щит: ваша служба не обеспечивает достаточного количества электроэнергии для вашего дома или у вас есть предохранители вместо выключателей.

Если в вашем доме есть блок предохранителей или ток в сети ниже 100 ампер, вам следует обновить его. Даже если у вас уже есть 100-амперная сеть, вам может потребоваться перейти на 200- или 400-амперную сеть, так как многие дома работают на 100-амперной сети.

Если вы не уверены, что вашей электрической панели достаточно, вы можете попросить электрика оценить ваше использование услуг и сказать вам, нужна ли вам модернизация или нет.

Электротехнические правила Требования к распределительной коробке

Строительные нормы регулируют электрические панели. По соображениям безопасности панели должны соответствовать многим стандартным требованиям.

Строительные нормы и правила Канады различаются в каждой провинции и муниципалитете, но в целом они предписывают:

  • Высота, на которой должен находиться блок выключателя.
  • Расположение коробки выключателя в доме. Например, они не могут находиться в ванной.
  • Доступность коробки выключателя. Например, коробка не может находиться за книжной полкой, и всегда должно быть свободное пространство, чтобы открыть панельную дверцу.
  • Выключатели должны иметь четкую маркировку. Это включает в себя их номинальную силу тока и то, какие части их дома они контролируют.

Существует множество других технических требований к электротехническим нормам для коробок выключателей. Но, если вы не электрик, вам не о чем беспокоиться; работа с коробками выключателей и электропроводкой всегда должна выполняться квалифицированным персоналом.

Что делать, если что-то пойдет не так?

Сработал выключатель

Как упоминалось ранее, автоматический выключатель сработает, если цепь перегрузится.

Например, вы используете фен, а телевизор и настольный компьютер работают одновременно. Даже если все они подключены к разным розеткам, они могут быть в одной цепи. Это может привести к слишком большой потребляемой мощности, и выключатель сработает.

Если вы отключили выключатель, вот что вам следует сделать:

  1. Отключите питание элементов, вызвавших срабатывание выключателя. Итак, в этом случае выключите фен, телевизор и микроволновую печь.
  2. Подойдите к электрической панели и откройте ее.
  3. Найдите сработавший выключатель. Из множества переключателей внутри электрической панели вы должны увидеть один, который застрял между положениями «включено» и «выключено», в то время как все остальные все еще включены. Нечетным является ваш сработавший выключатель.
  4. Полностью переведите переключатель в выключенное положение, а затем снова во включенное.

Теперь вы снова сможете пользоваться своими электрическими устройствами.

Только помните, не используйте их все одновременно. Или вы можете переместить один из них в другую розетку. Если вы отключили неисправный электрический элемент, а автоматический выключатель продолжает срабатывать, может возникнуть другая проблема.

Недостаточная мощность

Если у вас есть выключатель, который часто срабатывает (или несколько автоматических выключателей), проблема может заключаться в мощности.

Если проблему вызывает только один выключатель, вы можете решить эту проблему, отключив некоторые электрические устройства от этой цепи и подключив их к другой цепи. Если это тот случай, когда у вас недостаточно цепей (например, все розетки на вашей кухне подключены к одной цепи), вам может понадобиться электрик, чтобы перемонтировать выключатели или добавить дополнительные цепи.

В некоторых случаях электрик может добавить подпанели или тандемные цепи для более эффективного распределения энергопотребления.

Однако может случиться так, что вы просто достигли лимита электроэнергии в вашем доме. Если у вас часто срабатывают выключатели или вы обнаружите, что ваша электрическая панель и стены вокруг нее теплые на ощупь, вам может потребоваться модернизировать всю вашу электрическую систему до 200- или даже 400-амперного обслуживания — большая и потенциально дорогая работа. (но иногда необходимая).

В краткосрочной перспективе вы можете решить проблемы с пропускной способностью, не запуская одновременно слишком много устройств (особенно энергоемких устройств, таких как системы отопления, вентиляции и кондиционирования, водонагреватели или пары стиральных и сушильных машин).

Коррозия

Коррозия электрических панелей или проводки

Однако, если вы обнаружите коррозию или ржавчину только на металлической двери или раме вашей панели, это может не быть серьезной проблемой. — влага в воздухе может вызвать ржавчину Просто отшлифуйте панель, загрунтуйте и снова покрасьте.0005

Однако коррозия выключателей или электропроводки гораздо серьезнее. Это может быть признаком того, что в вашу электрическую систему просачивается влага, возможно, из наружного счетчика. Если вы видите проржавевшие провода или выключатели, вызовите электрика.

Короткое замыкание

Ситуация немного серьезнее.

Когда один наэлектризованный провод (называемый «горячим» проводом) касается нейтрального или другого горячего провода, это вызывает короткое замыкание. Это может произойти, когда мыши или другие животные повредят проводку или когда вы подключите устройство с поврежденной схемой. Найти причину короткого замыкания бывает непросто.

Короткое замыкание должно немедленно привести в действие автоматический выключатель. Если вы сбросите сработавший выключатель, и он мгновенно сработает снова, скорее всего, виновато короткое замыкание.

Если вы считаете, что короткое замыкание вызвано электрическим устройством, отключите выключатель, управляющий питанием этой розетки. Проверьте шнур питания на наличие оплавленных участков или других повреждений. Посмотрите на саму розетку и проверьте, нет ли запаха гари или темного обесцвечивания. Все это признаки неисправной схемы. Если вы отключите устройство, а автоматический выключатель сработает должным образом, это устройство, скорее всего, вызвало короткое замыкание.

Если вы не можете найти конкретное устройство, вызывающее короткое замыкание, возможно, в вашей электрической системе есть перекрещенные провода. Вы должны вызвать электрика, чтобы найти и устранить неуловимое короткое замыкание.

Замыкание на землю

Подобно короткому замыканию, замыкание на землю происходит, когда горячий провод касается провода заземления или любого другого заземленного предмета. «Заземление» означает, что электричество может проходить через этот объект на землю.

Замыкания на землю часто происходят, когда электричество встречается с водой. Скажем, например, вы используете выпрямитель для волос и бросаете его в наполненную раковину. Это вызовет замыкание на землю и срабатывание выключателя.

Как это часто бывает в ванных комнатах, в вашей розетке может быть прерыватель цепи замыкания на землю или GFCI.

GFCI — это специальные устройства, которые немедленно отключают питание при обнаружении замыкания на землю (даже быстрее, чем это может сделать автоматический выключатель).

GFCI являются частью электрических розеток и отключают питание всего, что подключено к этой розетке. Вы можете определить GFCI по черной и красной кнопкам на розетке. Эти кнопки предназначены для тестирования и сброса GFCI.

Если вы отключите свой GFCI, отключите от него все и нажмите кнопку сброса.

Вы должны проверять свой GFCI несколько раз в год. Просто подключите что-нибудь, включите устройство, а затем нажмите кнопку тестирования на розетке GFCI; он должен немедленно отключить питание устройства. Если нет, вызовите электрика, чтобы заменить ваш GFCI.

Внутри вашей главной электрической сервисной панели

Любой ремонт электрооборудования в вашем доме включает в себя отключение питания в цепи, над которой вы будете работать, и вы делаете это на главном электрощите. Вы можете знать сервисную панель как коробка выключателя , в то время как в торговле она официально называется центром нагрузки.

Главный сервисный щит похож на распределительный щит для всего электричества в доме. Он получает входящую мощность от коммунальной компании и распределяет ее по каждой из цепей, питающих различные источники света, розетки, приборы и другие устройства по всему дому. Все, кроме входящего сетевого питания, может быть отключено и включено на главной сервисной панели.

За панельной дверью

Сервисная панель представляет собой стальной ящик с откидной дверцей или подъемной панелью спереди. Открыв дверь, вы можете получить доступ ко всем автоматическим выключателям на панели. Как правило, одна панель питает весь дом, но также может быть другая, меньшая панель, называемая субпанелью , которая может использоваться для обслуживания определенной области, такой как пристройка, большая кухня или отдельный гараж. Подпанель работает так же, как основная сервисная панель, но питается от главной панели дома, а не напрямую от инженерных сетей.

Каждый автоматический выключатель управляется рычагом, который можно вручную установить в положение ВКЛ или ВЫКЛ. Если автоматический выключатель срабатывает, обычно из-за перегрузки или другой проблемы с цепью, рычаг автоматически перемещается в третье положение между ON и OFF. Выключатели должны иметь маркировку, указывающую на основную зону или устройство, обслуживаемое цепью выключателя. Этикетки могут быть наклейками или написанными от руки словами рядом с выключателями или на листе, приклеенном к внутренней стороне панели двери.

Примечание: В старых домах, где электроснабжение не было модернизировано, могут быть сервисные панели с предохранителями, а не с автоматическими выключателями, которые были стандартными с 1960-х годов.

Home-cost.com

Внутри сервисной панели

Когда вы открываете дверцу панели, вы получаете доступ к выключателям автоматического выключателя, но это все. И это то, что нужно большинству домовладельцев. Однако, чтобы попасть внутрь панели для установки или замены автоматического выключателя, необходимо снять защитную крышку вокруг выключателей, известную как 9.0149 глухая передняя крышка . Мертвая передняя крышка обычно удерживается на месте с помощью винта в каждом углу. Снятие крышки открывает доступ ко всем компонентам панели. Некоторые панели имеют отдельную дверцу и крышку; другие имеют дверь и крышку как части одного и того же блока.

Предупреждение: Всегда выключайте главный автоматический выключатель (см. следующий слайд) перед снятием передней крышки. Это отключает питание всех автоматических выключателей и бытовых цепей, но не .0164 отключить питание от утилиты. Линии коммунальных услуг и клеммы, к которым они подключаются внутри панели , остаются под напряжением (по току смертоносного тока) , если коммунальная компания не отключит подачу в дом.

Смотреть сейчас: все, что вам нужно знать о блоке выключателя

Главный автоматический выключатель

Главный автоматический выключатель — это большой выключатель, обычно расположенный в верхней части панели, но иногда внизу или сбоку. Он контролирует всю силу филиал автоматические выключатели (выключатели, управляющие отдельными цепями) в щите.

Электроэнергия поступает от линий коммунальных услуг, проходит через электросчетчик снаружи вашего дома и продолжается в сервисной панели. Однако некоторые системы включают в себя отдельный выключатель между счетчиком и панелью. Главный выключатель используется для одновременного включения или выключения питания всех параллельных цепей.

Главный автоматический выключатель также определяет общую силу тока сервисной панели, и на нем будет число, обозначающее ее мощность, например, 100, 150 или 200. Стандарт для новых панелей сегодня составляет 200 ампер, но панели могут иметь еще большая емкость.

Предупреждение: Главный автоматический выключатель отключает питание всех ответвленных цепей, но не отключает питание от коммунальной сети. Линии коммунальных услуг и клеммы, к которым они подключаются внутри панели  , остаются под напряжением (проводят смертельный электрический ток)  , если коммунальная компания не отключит подачу в дом.

Горячие шины

Два толстых черных служебных провода, питающих главный автоматический выключатель, несут по 120 вольт от электросчетчика и питают две «горячие» шины в панели. Автоматические выключатели защелкиваются на одной или обеих шинах, обеспечивая питание цепей. Однополюсные автоматические выключатели обеспечивают 120 вольт и подключаются только к одной горячей шине.

Двухполюсные автоматические выключатели обеспечивают подачу напряжения 240 вольт в цепь и защелкиваются в обе горячие шины. Электрический ток выходит из сервисного щита через горячие провода, которые подключены к автоматическим выключателям. Однополюсные выключатели имеют один горячий провод (обычно черный), а двухполюсные выключатели имеют два горячих провода, которые могут быть черного, красного, белого или другого цвета.

Нейтральная шина

После того, как питание покидает электрощит через провод(а) цепи и выполняет свою работу через электрические устройства (лампочки, розетки и т. д.), электрический ток возвращается обратно в сервисный щит через нейтраль (обычно белый) провод цепи, который подключается к нулевой шине. Шина подключается к основной служебной нейтрали и возвращает ток обратно в электросеть.

Во многих сервисных панелях нейтральная шина также служит шиной заземления и является местом, где заканчиваются отдельные провода заземления цепи из неизолированной меди. В этом случае его часто называют шина нейтрали/заземления .

Основная соединительная перемычка

Основная соединительная перемычка обеспечивает заземление между шиной нейтрали/земли и сервисной панелью. Другое заземляющее соединение осуществляется проводником заземляющего электрода или GEC. Это оголенный медный провод, который соединяет шину нейтрали/заземления с заземляющим стержнем, вбитым в землю рядом с сервисной панелью, или с металлической арматурой в фундаменте дома. Это окончательное заземляющее соединение с землей позволяет безопасному прохождению блуждающего электрического тока (например, импульса, вызванного молнией) в окружающую почву.

Шина заземления

Некоторые сервисные панели имеют отдельную шину для подключения заземляющего провода вместо шины нейтрали/заземления. В этом случае шина заземления электрически связана с шиной нейтрали только в основных щитах обслуживания; в подпанелях шина заземления и нейтральная шина не соединены друг с другом.

Автоматические выключатели

Автоматический выключатель является слабым звеном в каждой электрической цепи. Но это хорошо, так как он рассчитан на безопасный сбой. Чрезмерный ток в цепи предотвращается использованием 9устройства защиты от перегрузки по току 0149, , такие как автоматические выключатели (или, в более старых системах, предохранители). Автоматические выключатели подключаются к горячим шинам и бывают разных марок, типов и мощностей:

  • Однополюсные выключатели обеспечивают 120 вольт и обычно имеют номинал 15 или 20 ампер. Эти выключатели обслуживают большинство цепей в вашем доме.
  • Двухполюсные выключатели обеспечивают 240 вольт и имеют характеристики от 15 до 50 ампер. Эти выключатели обычно обслуживают специальные цепи для крупных бытовых приборов, таких как электрические сушилки, плиты и кондиционеры.
