Фундамент лента с плитой технология: Фундамент плита на ленте и заливка монолитной плиты

Содержание

расчет толщины, как заливать, устройство пола (поверх плиты, наливной, на лагах)

Когда место под застройку отличается неустойчивым грунтом, целесообразно возведение комбинированного типа фундамента – монолитной плиты на ленте.

Все особенности технологии строительства монолитной плиты на ленточном фундаменте, последовательность закладки основания, а также возможные варианты обустройства пола описаны в статье.

Содержание

  • 1 Определяющие характеристики
    • 1.1 Возможности применения
    • 1.2 Преимущества и недостатки
  • 2 Общая методика расчетов толщины
  • 3 Последовательность закладки основания
  • 4 Особенности технологии
    • 4.1 Дом без цоколя
    • 4.2 С цоколем
  • 5 Возможные варианты обустройства пола
    • 5.1 На деревянных лагах
    • 5.2 Наливной
    • 5.3 Поверх фундамента
  • 6 Видео по теме статьи
  • 7 Заключение

Определяющие характеристики

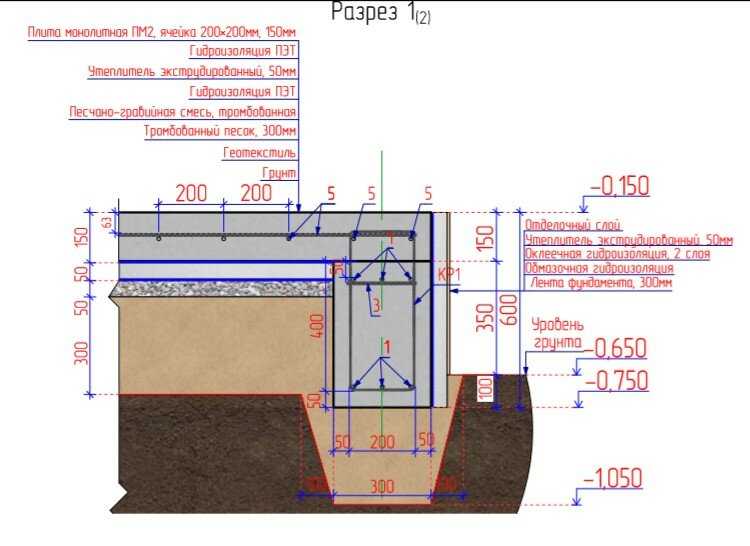

Цельное опорное основание состоит из двух конструктивных элементов: плиты и удерживающей ее по периметру ленты.

Подошва занимает всю площадь под сооружением. Ее удерживает лента, сечение которой одинаково по всей длине.

Относительно глубины промерзания почвы, ленточное основание может быть мелкозаглубленным и заглубленным. Это расчетная величина, которая напрямую связана с геологией участка и нагрузкой, которую оказывает на него сооружение.

По способу устройства допускается как монолитный, так и сборный ЛФ. В первом случае, заливают бетонную смесь в готовую траншею, оснащенную опалубкой.

Второй вариант обойдется застройщику на порядок дороже, поскольку штампованные блоки нужно привести, выгрузить, уложить, используя крановое оборудование. Но это займет меньше времени, чем ждать, пока затвердеет жидкая бетонная смесь.

Возможности применения

Конструктивные особенности представленного типа фундамента обуславливают его популярность в строительстве. Он применяется в таких случаях:

  • участок характеризуется нестабильным грунтом (увлажненным, с большим содержанием глины), а другие типы основания экономически не оправданы;
  • проектируется возведение тяжеловесной конструкции;
  • дом будет стаять на едином цокольном этаже.

Преимущества и недостатки

К достоинствам основания следует отнести:

  • срок эксплуатации не менее 100 лет;
  • устойчивость в зыбких почвах;
  • не меняет местоположение при подвижках земли;
  • заменяет пол на первом этаже;
  • можно обустроить цокольный этаж;
  • возведением можно заняться без привлечения строительной бригады.

Перед выбором типа фундамента застройщику нужно учесть недостатки:

  • большой расход строительного материала;
  • трудоемкий процесс;
  • сложные расчеты;
  • необходимость рытья большого котлована.

На этапе проектирования строительства важно заранее предусмотреть все коммуникационные застройки. Потому что потом, чтобы вывести какие-либо инженерные линии под землю, придется демонтировать часть фундамента.

Общая методика расчетов толщины

Перед началом расчета поводят геологический анализ почвы и из справочной информации выбирают значение удельного давления на грунт для выбранного типа фундамента. Учитывая степень пучения грунта вычисляют глубину подошвы.

На этапе определения весовых нагрузок учитывают все конструкционные особенности постройки (материал стен, размер проемов, массу кровли и прочее). К полученному значению добавляют эксплуатационную нагрузку для всех этажей и среднюю нагрузку снежного покрова для своего типа крыши.

Зная площадь основания монолитной плиты и величину удельной нагрузки на один квадратный метры участка, находят расчетный объем фундамента и предварительную толщину основания.

После этого расчет нужно повторить, но уже учитывая вес питы основания, прибавив его к нагрузкам здания. Полученное число сравнивают с допустимым давлением для выбранного участка. Рассчитанные параметры будут полезны при выборе марки бетона для раствора и схемы армирования.

Последовательность закладки основания

Процесс делят на технологические этапы и в работе соблюдают их последовательность:

  1. Размечают территорию согласно габаритам выстраиваемой конструкции. Внутри размеченного участка роется котлован и траншея под ленточный фундамент.

    Для одноэтажных и легковесных каркасных домов выбирают мелкозаглубленное основание, которое опускают в землю на 50 – 70 см.

    Вес двухэтажных и массивных конструкций должен удерживать заглубленный фундамент. Глубина основания, в этом случае, прокладывается ниже линии промерзания почвы.

  2. На дне траншеи устраивают песчано-щебневую подушку и трамбуют ее виброплитой.
  3. Выстилают слой гидроизоляции, функцию которой может выполнить плотный полиэтилен.
  4. Следующим этапом внутри траншеи возводят щитовую опалубку по периметру конструкции и устраивают в ней арматурную сетку. Когда подготовительные работы для строительства ленты будут закончены, заливают пространство бетонным раствором. Возводить монолитную плиту можно только после полного высыхания железобетонной ленты. Период полного затвердевания занимает месяц.
  5. Во внутреннем пространстве между лентой снимают плодородный слой на глубину до 30 см. Принципиально важно обеспечить плоское дно, на котором будет выстроен фундамент. Уровневые перепады нужно исключить, досыпая грунт и утрамбовывая виброплитой.
  6. Уплотненный земляной массив устилают слоем полипропиленового геотекстиля. Это сверхпрочный материал, который предотвратит взаимодействие грунта с основанием.
  7. Сверху устраивают песчано-гравийную подушку толщиной 20 см. Высыпают материал слоями, каждый раз увлажняя и утрамбовывая их.
  8. Перед устройством инженерных коммуникаций на дне котлована сверху щебневой подушки выстилают слой гидроизоляции для плиты. Полиэтилен кладут внахлест, сплавляя стыки газовой горелкой.

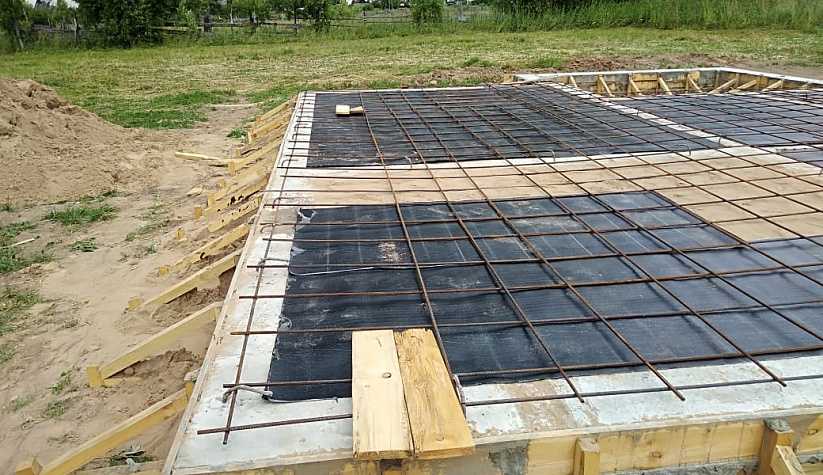

  9. Строят обрешетку из рифленой арматуры диаметром до 16 мм. Чем сильнее нагрузка на дом, тем больше должно быть сечение прута. Необходимо собрать две горизонтальные сетки методом вязки. Стоит учесть, что обрешетка не должна соприкасаться с песчано-щебневой подушкой. Для этого можно использовать деревянные брусья или любые блоки.
  10. По периметру будущего основания выстраивают опалубку. С внешней стороны устанавливают подпорки в один или два ряда с шагом приблизительно 0,6 м.
  11. Перед бетонированием монолитного основания необходимо установить желоба по периметру рабочего участка, по которым будет стекать раствор.

    Иначе при падении с высоты более 1,5 м структура бетонной смеси расслаивается, а застывшее перекрытие потеряет необходимую жесткость и надежность.

    Для выбранного типа основания понадобится большое количество бетона хорошего качества. Замешивание раствора в таком количестве своими силами – трудоемкий процесс. А заливка площадки для монолитной плиты должна осуществляться одним этапом.

    Поэтому строители чаще закупают готовый бетон, который привозится на участок в спецтранспорте – автобетоносмесителе.

  12. Когда строительство ведется в жаркую погоду, имеет смысл накрыть раствор клеенкой. Этот шаг позволит предотвратить пересыхание верхнего слоя бетона.
  13. Важный технологический этап – удаление пузырьков воздуха с жидкой смеси. Для уплотнения раствора используют специальное строительное оборудование. Покупать его для одной стройки не целесообразно, но можно арендовать на коротки период.
  14. Когда плита окончательно превратится в монолит, ее верхнюю часть дополнительно гидроизолируют битумной мастикой.

На полное застывание бетона уходит приблизительно месяц. Застройщик должен позволить раствору выстояться, чтобы тот превратился в единый монолит и приобрел необходимые прочностные характеристики.

Особенности технологии

Ранее была описана общая схема возведения плитно-ленточного фундамента. В зависимости от того, планируется ли в доме цоколь, технология будет несколько отличаться.

Дом без цоколя

Принципиальное отличие таких сооружений состоит в том, что плита опирается на грунт всей площадью и выполняет роль опоры. Для домов без цоколя строительство основания проходит быстрее, поскольку не приходится повторно делать опалубку для монолитной плиты. Но строителям необходимо предусмотреть слой теплоизоляции в «пироге» основания.

Технологические этапы будут следующими:

  1. Вначале возводят ленточный фундамент по технологии, описанной ранее. Принципиально важно, чтобы концы арматурной сетки остались торчать на поверхности, поскольку в дальнейшей они послужат связующим звеном между лентой и плитой.

    Стоит обратить внимание, что внешняя опалубка должна быть выше ленты на высоту плиты.

  2. Когда бетон затвердеет, удаляют щиты внутренней части опалубки для ленты и подготавливают площадь для плитного основания.
  3. На дне котлована устраивается слой геотекстиля, а на нем – песчано-щебневая подушка. В отличие от предыдущей схемы, помимо гидроизоляции, необходимо разместить теплоизолирующий слой. Как правило, для этого используют пеноплекс высокой плотности. Поверхность теплоизоляции должна находиться на одном уровне с ленточным монолитом.
  4. Стыки между листами пеноплекса затирают мастикой или заполняют монтажной пеной.
  5. Сверху возводят двухслойную обрешетку, которая не должна соприкасаться с утеплителем. Для этого используют подставки высотой 5 – 6 см. Связывают торчащие прутья ленточного основания с арматурой будущей плиты.
  6. Все свободное пространство между внешней опалубкой заливают бетонной смесью на одном уровне.

Любые инженерные коммуникацию монтируют до того, как начинают заливать бетон.

С цоколем

В таких зданиях железобетонная лента принимает на себя всю нагрузки, распределяет ее и передает на грунт, а монолитная плита выполняет роль нулевого перекрытия для первого этажа.

Этапы строительства следующие:

  • разметка и рытье котлована;
  • засыпка песчано-гравийной смеси на дне разработанного участка;
  • установка опалубки под ленту;
  • покрытие стен опалубки гидроизолирующим материалом;
  • монтаж армирующего каркаса в траншеях;
  • заливка раствора в траншеи;
  • выжидание затвердевания смеси;
  • установка опалубки по внешнему периметру ленты;
  • укрепление щитов распорками, чтобы они не разошлись под действием массы бетона;
  • монтаж каркаса из арматуры;
  • заливка раствора, вибротрамбовка и ожидание затвердевания.

В этом варианте фундамента лента выполняет функцию ребер жесткости и берет на себя основную часть нагрузки сооружения. Это позволяет уменьшить высоту плиты и сократить расход стройматериала.

Теплоизолирующий слой для фундамента в домах с цоколем можно укладывать непосредственно перед монтажом напольного покрытия.

Возможные варианты обустройства пола

В зависимости от погодных условий в регионе и личных желаний хозяев, пол на представленном типе основания можно обустроить несколькими способами.

На деревянных лагах

Сверху плиты выкладывают лаги – деревянные брусья с сечением приблизительно 4 на 5 см. Расстояние между лагами может достигать одного метра. Если поверхность пола большая, между брусьями ставят распорки, чтобы исключить риск деформации древесины с временем. Сверху лаг монтируют листы фанеры или половую рейку слоем толщиной до 2 см.

Наливной

В домах с цоколем под наливной пол нужен дополнительный слой полимерного утеплителя. Можно использовать прочные марки листового пеноплекса.

На этом этапе мастеру необходимо позаботиться о стыках. Все щели тщательно замазываются или заливаются строительной пеной.

На такой теплоизолирующий слой выкладывается армирующая сетка, которая сверху заливается бетонным раствором. Достаточная высота стяжки – до 5 см. Это подходящая конструкция для реализации системы теплых полов в доме. Сверху можно выстилать поверхность плиткой, керамогранитом или делать наливные полы.

Поверх фундамента

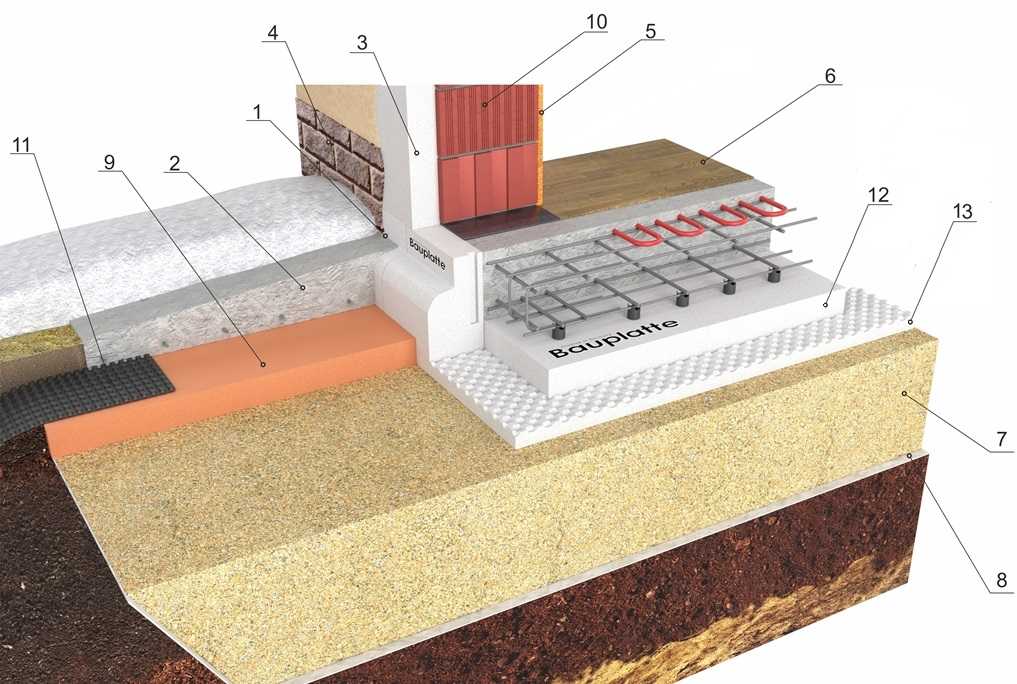

Когда в здании не предусмотрен цоколь, то теплоизолирующий слой уже включен в «пирог» плитного основания. Тогда домовладелец может класть настил пола сразу на поверхность фундамента.

Чтобы исключить малейшие неровности, между ними делают тканевую прослойку, на которую, в свою очередь, можно клеить паркет, ламинат и керамическую плитку.

Видео по теме статьи

Ленточный фундамент с плитой от А до Я — в видео:

Заключение

Плитные основания на ленте выбирают при проектировании тяжеловесных сооружений на участках с неустойчивым грунтом. Их возведение представляет собой сложный и материалоемкий процесс, а технология для домов с цоколем и без будет различной.

Перед разметкой участка инженерам предстоит анализировать грунт на несущую способность и грамотно выбрать габариты строительного объекта. При этом важно соблюдать последовательность технологических этапов и соответствие строительным нормативам.

ленточный фундамент или монолитная плита?

18 Апрель 2017      Стройэксперт      Главная страница » Фундамент » Типы и виды      Просмотров:
10282

Ленточный фундамент или монолитный?

Технология строительства частных домов насчитывает многие столетия. За это время произошел естественный отбор лучших видов их оснований. При этом развитие строительных технологий предлагает все новые варианты, имеющие улучшенные характеристики.

  • Ленточный фундамент – конструкция, виды, особенности
  • Заглубленный ленточный фундамент
  • Мелкозаглубленный фундамент
  • Незаглубленная лента
  • Плитный фундамент
  • Удачный консенсус двух видов фундаментов

Среди получивших наибольшее распространение особое место занимают два вида – ленточный фундамент и плитный. Каждый из них имеет свои положительные и отрицательные стороны. При этом часто пользователи и начинающие строители задаются вопросом – что лучше ленточный фундамент или монолитная плита. Попробуем внести ясность в данную проблему.

Лучшие фундаменты монолитный и ленточный

к оглавлению ↑

Ленточный фундамент – конструкция, виды, особенности

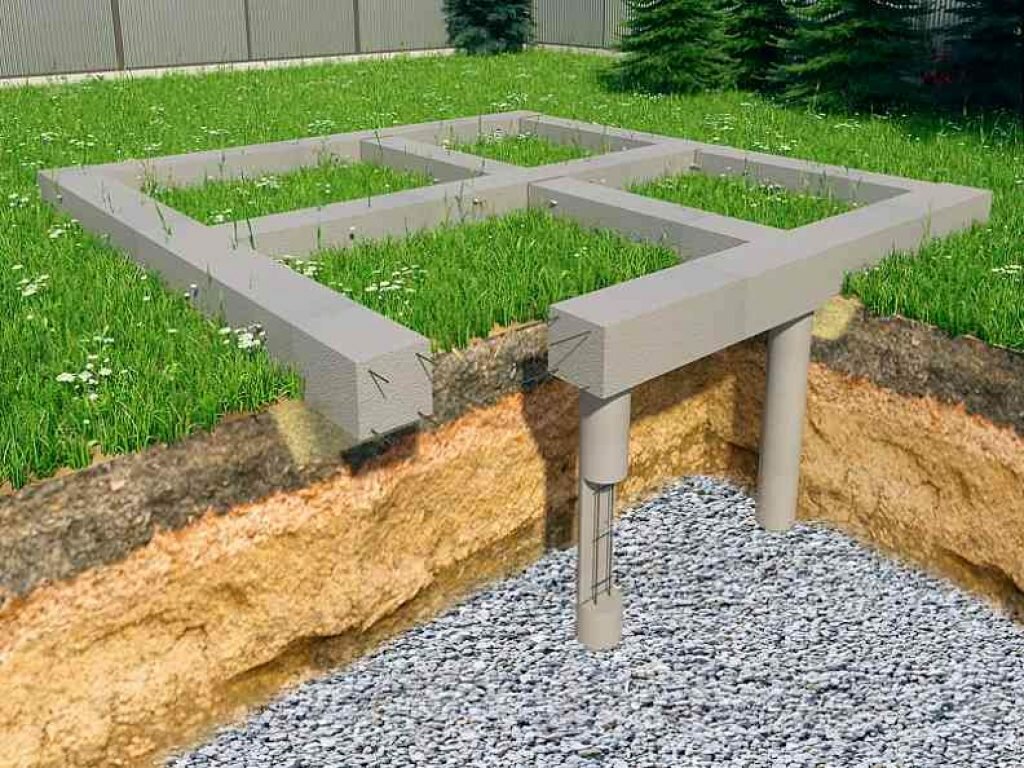

Наибольшую известность имеет именно ленточный фундамент. Его используют многие строители в качестве основного вида при установке зданий из дерева, кирпича или боков, высота которых не превышает 2-3 этажа. Данный вид основания ценится строителями за следующие его свойства:

  • высокие эксплуатационные качества;
  • относительную простоту монтажа;
  • возможность изготовления своими руками.

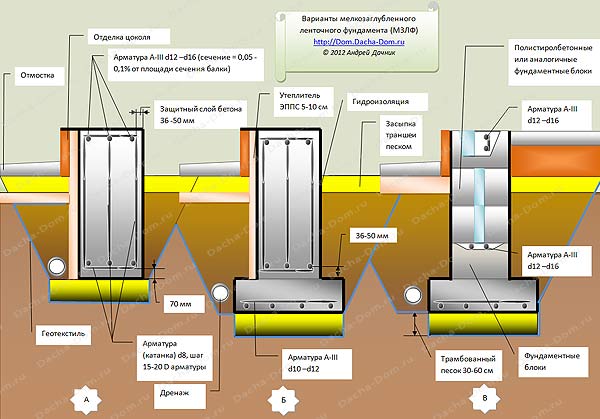

В зависимости от расположения ленты различают заглубленный, мелкозаглубленный и незаглубленный ленточный фундамент.

Особенности ленточного фундамента

Независимо от конкретного вида, конструктивно, данный вид строительного основания может быть представлен замкнутой конструкцией трапециевидного или прямоугольного сечения. Располагается ленточный фундамент под всеми стенами дома и несущими внутренними перегородками. Каждый вариант для упрочнения содержит внутри стальные армированные жилы. Это позволяет преодолевать серьезную изгибающую нагрузку, возникающую при весенних деформациях грунта. Преимущества ленточного фундамента перед плитным в простоте и дешевизне.

к оглавлению ↑

Заглубленный ленточный фундамент

Выбирая тот или иной вид основания дома необходимо хорошо ориентироваться в основных отличиях каждого из них. Нельзя однозначно выбрать ленточный или плитный фундамент без анализа условий эксплуатации дома, финансовых возможностей будущего владельца и изучения их особенностей.

Заглубленный ленточный фундамент представляет собой бетонную ленту, расположенную ниже уровня, на который почва промерзает в зимний период. Это минимизирует влияние пучения почвы на основание дома, что препятствует растрескиванию и деформации. Использовать этот вид можно лишь при достаточно низком уровне расположения грунтовых вод.

к оглавлению ↑

Мелкозаглубленный фундамент

Для построек небольшого веса на спокойных почвах более подходит вид ленточного фундамента, имеющий минимальное заглубление. При выборе плита или ленточный фундамент в этом случае первый вид будет экономически невыгодным как наиболее затратный. Технология установки слабо заглубленного основания проста, не требует большой квалификации работников. Выполнить его своими руками не сложно. Расход основных компонентов смеси также не высок.

В отличие от предыдущего вида мелкозаглубленный вариант часто подвергается серьезному давлению снизу при циклах замерзания-оттаивания почвы. Это может негативно сказаться на целостности конструкции дома и целостности ленты. На таком основании не рекомендуется строить тяжелые строения из кирпича или блоков и количеством этажей более одного. И в этом случае выбор фундамент плитный или лента с небольшим залеганием будет в пользу последнего варианта.

к оглавлению ↑

Незаглубленная лента

Данный вариант располагается непосредственно на поверхности почвы или в некоторых случаях даже может быть приподнят над ней. Нецелесообразно делать выбор незаглубленная лента или монолитная плита, так как характеристики данных видов совершенно различаются. Более подробно это будет рассмотрено ниже при знакомстве с плитным видом фундамента и его вариантом, который можно назвать плита на ленточном фундаменте.

Незаглубленный ленточный фундамент

При достаточных геометрических параметрах основания на нем могут возводиться даже вполне массивные строения. В отличие от предыдущих видов грунтовые воды и зимнее пучение не оказывают на него никакого воздействия. Но при таком варианте невозможно построить подвал, цокольный этаж, что приведет и к большим теплопотерям через пол.

к оглавлению ↑

Плитный фундамент

Наилучшими качествами из имеющихся видов основания дома обладает монолитная плита. Благодаря большой площади нагрузка при пучении грунта распределяется равномерно по всей его площади, благодаря чему конструкция дома не страдает. Недаром второе название этого варианта «плавающий» фундамент. Это особенно актуально на слабых почвах с высоким уровнем деформаций и высокими грунтовыми водами.

Не стоит даже сравнивать по прочностным характеристикам ленточный фундамент с монолитной плитой. Первый вид однозначно проиграет. Если ваша цель – строительство массивного кирпичного или блочного дома лучше монолитной плиты не найти. Но при всех преимуществах есть у нее и ряд существенных недостатков:

  1. прежде всего – это большой объем грунтовых работ. Для заливки монолитной плиты требуется изготовить котлован пусть и небольшой глубины, но расположенный под всей площадью дома с выпуском за стены по 0,5 метра.
  2. второй важный аспект – высокая конечная стоимость фундаментной плиты. Увеличенный расход арматуры и бетона непременно сказывается на финансовом обеспечении строительства. Чтобы лучше понимать объем расходов, рекомендуем прочитать статью о том, как рассчитать материалы для монолитного фундамента.

Плитный фундамент

Указанные выше аспекты не позволяют однозначно указать, какой фундамент лучше ленточный или плита. Прочностные преимущества последнего конкурируют с простотой и меньшими расходами при изготовлении первого. При определенных условиях грунта выбор ленточный фундамент или монолитная плита теряет смысл из-за невозможности обустройства последнего. При прочих равных фундаментную плиту выберут не многие опытные строители благодаря указанным выше особенностям.

к оглавлению ↑

Удачный консенсус двух видов фундаментов

Среди общего количества оснований для жилых домов отдельно выделяется один вид, который можно назвать монолитная плита на ленточном фундаменте. Он удачно сочетает все преимущества каждого из описанных выше вариантов. Конечно, изготовить ленточно-плитный фундамент без существенных затрат сил и средств не получится, но в результате вы получите лучший вариант из всех имеющихся.

Определяясь, какой лучше фундамент ленточный или монолитный следует знать, что и при использовании последнего строительство подвала и цокольного этажа очень затруднительны. Также сложно уложить под монолитной плитой коммуникации – сложность доступа не позволит осуществить ремонтные работы. При этом даже при грунтовых водах, залегающих под поверхностью грунта монолитная плита выручит всегда.

Конструктивно монолитная плита поверх ленточного фундамента может быть сравнима с перевернутой вверх дном чашей, которая стенками своими углублена в грунт, а на дне держит всю массу построенного дома. Процесс изготовления такого вида может быть представлен последовательностью следующих действий:

  1. выполняется территориальная разметка участка под застройку с учетом габаритов будущего строения;
  2. по всей площади плиты на ленточном фундаменте удаляется грунт на глубину около 40-50 см. При этом необходимо получить максимально плоское горизонтальное дно. Добиться этого можно только выборкой грунта, подсыпка может спровоцировать последующее вымывание рыхлого субстрата, что чревато лишними напряжениями в конструкции фундамента.
  3. По периметру будущей монолитной плиты устанавливается щитовая опалубка из плоских листов или дощатых щитов. С наружной стороны обязательны частые подпорки с шагом 500-600 мм.
  4. под будущими стенами выкапывается канава шириной не менее 400 мм и глубиной около метра. Аналогичные траншеи роют параллельно несущим стенам с шагом 3 метра или под несущими перегородками. При превышении одного из размеров дома 6 метров количество таких канав пропорционально увеличивают.
  5. монолитная плита на ленточном фундаменте приобретет максимальную прочность только при использовании армирующего каркаса. Изготавливают его из стальных стержней круглого сечения, имеющих рифленую поверхность. Диаметр прутков подбирают в зависимости от условий эксплуатации основания. Оптимальными являются стержни радиусом 7 или 8 мм. Фундамент лента с плитой будет максимально прочным при условии наличия достаточного количества армирующих слоев. Каждый из них должен представлять собой сетку с ячейками 15х15 см. В канавы также укладывают армирующие каркасы.
  6. Получить фундамент типа «плита на ленте» невозможно без использования больших объемов качественной бетонной смеси. Изготовить ее в таком объеме своими руками даже при использовании электромиксера не получится. Необходимо приобретать готовый бетон на специализированных заводах в количестве, необходимом для одновременной заливки всего монолитной плиты за один прием.
  7. Независимо от того, какой вид основания — ленточный или монолитная плита предполагается к установке, получить бетонную конструкцию хорошего качества невозможно без использования вибрационного уплотнения жидкой смеси. Осуществляют это с помощью специального строительного приспособления – вибратора. При одноразовых работах покупать его нецелесообразно. Можно взять в аренду в специализированных организациях. Благодаря использованию такого приспособления плотность бетона монолитной плиты значительно повышается, из него удаляются воздушные пузырьки.
  8. После заливки и уплотнения бетонную смесь необходимо выдержать без нагрузки не менее двух месяцев. За это время монолитная плита приобретет максимальные прочностные характеристики и просохнет.

Данным обзором мы пытались рассмотреть различные фундаменты: плита или лента, что лучше или хуже в тех или иных условиях. Однозначно нельзя рекомендовать определенный вид – все зависит от конкретных условий эксплуатации.
