Строительные леса из профильной трубы своими руками

Приветствую всех моих читателей. Хочу написать, как сделать строительные леса своими руками из профильной трубы. Представляю самодельные леса, чертеж, простую схему. Полностью опишу весь процесс сборки, перечислю, сколько необходимо материала. Дам некоторые советы по этой теме, расскажу немного о покраске, последовательности демонтажа.

Конструкция и виды лесов

Строительные леса — временная конструкция. Они должны легко разбираться и собираться, быть прочными, надежными. Очень важно качество соединительного замка, которые делятся на несколько видов.

Клиновые

Такое название леса получили из-за замка, в котором может использоваться металлический клин, палец или болт. Считаются наиболее надежными и универсальными. Могут применяться для ремонта высотных зданий, а также в самолето- и судостроении. Такие леса достигают в высоту 80 м.

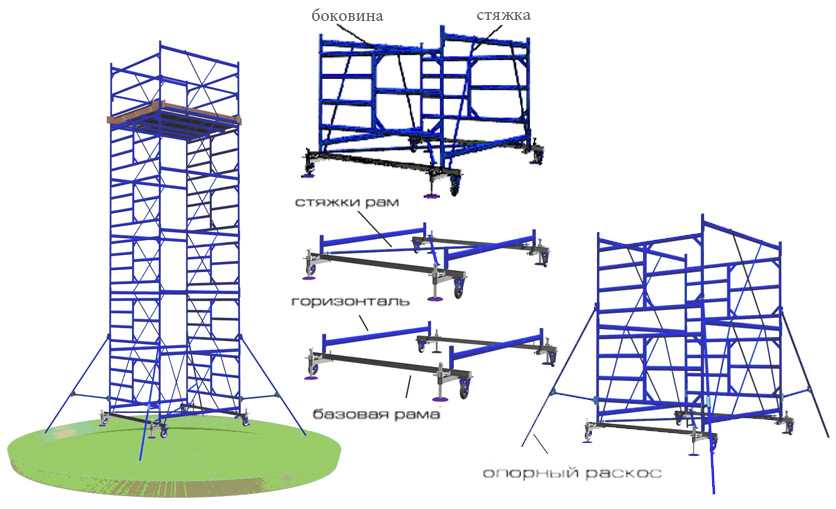

Рамные

Эти леса состоят из уже готовых рамных конструкций. В качестве боковых деталей используется рама с лестницей, в середине – проходная рама. Среди различных производителей принят стандартный просвет –  950 мм. Это позволяет использовать рамы разных производителей в одной конструкции лесов. Леса марки ЛРСП-60, например, собирают в высоту до 60 м. Изготовленные своими руками делаются по стандартным размерам, так что могут дополнять заводские.

Штыревые

Конструкция замка у этих видов строительных мостков состоит из трубки, закрепленной на несущих вертикальных стойках, и штыря, который имеется на горизонталях. Леса такого типа выпускаются по нормативам с допустимой нагрузкой – 0,5 т на м². Собирают их на высоту до 80 м.

Хомутовые

Для ремонта сложных форм фасадов применяют хомутовые строительных леса. Замок в виде двух соединенных между собою хомутов можно закрепить в любом месте, на различном участке трубы. Это позволяет создавать неодинакового размера пролеты и устанавливать горизонтали на разных высотах. У других видов лесов такое не всегда возможно.

Из досок

Их чаще всего собирают прямо на объекте. Они самые дешевые, зато неразборные. Повторное применение материала нежелательно. Они бывают нескольких разновидностей:

  1. Армянские. Самые простые в изготовлении и использовании, их проще всего сделать своими руками. Стена здания используется как одна из опор. Высота регулируется подпорными лагами.
  2. Козлы. Треугольные или трапециевидные конструкции, на которые опираются настилы. Их недостаток – сложность регулировки по высоте. Зато их легко переставлять своими руками.
  3. Полноценные строительные мостки. Состоят из опорных стоек и поперечных перекладин, на которые кладут настил из досок. Для предотвращения перекоса стоек используют диагональные перекладины. При подъеме на леса может использоваться прикладная лестница либо специально сооруженная, также целесообразно применение подмостков. Для повышения безопасности с наружной стороны используется ограждение из дощатой обрешетки.

Преимущества и недостатки строительных лесов из профтрубы

Леса из профтрубы обладают высокой прочностью, но при этом легкие, так как труба внутри полая. По сравнению с круглыми трубами стенки профильных имеют большую площадь опоры. Это предотвращает деформацию профильных труб при больших нагрузках.

Леса из профильной трубы обладают таким достоинством, как простота сборки при относительно низкой стоимости. Это позволяет сэкономить на изготовлении строительных мостков. Профтруба компактно укладывается при складировании и перевозке.

И если основной недостаток изделий из профильной трубы — крайне плохая сгибаемость, то в нашем случае это скорее достоинство.

Целесообразно ли делать леса своими руками

Даже аренда строительных мостков обойдется недешево, тем более их покупка. Изготавливая своими руками леса из профильной трубы, учитывают все необходимые особенности, например специфические размеры. Когда отпадет надобность, их можно сдать в аренду или продать, вернув таким образом часть затраченных средств.

Конечно, фабричные тоже можно продать после использования, но цена на них падает сразу после покупки. А если смастерить своими руками, то можно сэкономить.

На сколько лет рассчитаны металлические мостки

Срок пользования зависит от условий хранения, эксплуатации, транспортировки, выгрузки, загрузки. Влияет также качество краски, ее слой на ответственных участках, замках. Минимальный срок хранения для металлических лесов в некоторых паспортных данных – 5 лет.

Но если учесть, что окрашенный профильный материал, по уверениям изготовителей, может храниться более 30 лет, то и изделия из него, соответственно, столько же. Если же перед хранением профильный материал обрабатывать антикоррозийными средствами и подкрашивать, а поврежденные детали ремонтировать, то этот срок увеличивается вдвое или втрое.

Правила сооружения каркаса

Сначала подготавливают почву, на которой будут стоять подмости. Затем начинают монтировать леса из профильной трубы.

Подготовка к установке

Нужно хорошо утрамбовать грунт, где будут установлены опорные стойки лесов, сделать водоотвод на случаи дождливой погоды. Лучше предотвратить затекание воды под все опорные элементы, чтобы почва под ними не размылась.

Монтаж

Порядок монтажа мостков из профильной трубы таков:

  1. Собирают вертикальные лестничные стойки. Для этого к опорам монтируют горизонтальные перекладины для получения лестницы.
  2. Далее собирают промежуточные стойки. От лестничных они отличаются лишь отсутствием ступенек. Одинаковы у них только горизонтальные перекладины.
  3. Вертикальные стойки закрепляют боковыми распорками.
  4. После монтажа и установки лестниц монтируют горизонтальные опоры, на них укладывают настил.
  5. Потом в такой же последовательности собирают детали второго этажа, третьего и т. д.

При сборке строительных лесов своими руками руководствуйтесь рисунком.

Как выбирать профтрубу, сколько труб понадобится

Для вертикальных стоек желательно применить профильные трубы со стороной не менее 40 мм. Это могут быть трубы 40 × 40, 40 × 60 или 40 × 80 мм. Для горизонтальных перекладин можно использовать профтрубу 40 × 40, 40 × 30, 40 × 20 или, в крайнем случае, 30 × 30 мм.

Некоторые предлагают использовать профильную трубу со стороной 20 мм. Я этого делать не рекомендую, так как у тонкой профильной трубы малая площадь крепления, а боковые горизонтальные опоры вместе с настилом, на котором находятся рабочие и стройматериал, фиксируются лишь четырьмя соединениями.

Перекладины лестничных стоек делают из профиля одного размера. Если они будут тонкими, то заносить стройматериал на настил будет крайне неудобно.

Если для ступенек выбран размер 40 × 20, то лучше крепить их плашмя, широкой стороной параллельно земле. А вот профильную трубу для боковых горизонтальных опор, наоборот, – узкой стороной к земле, чтобы она не прогибалась. Кстати, в этом и достоинство профильной трубы, по сравнению с круглой, – она устойчивее к изгибам.

Для боковых распорок или боковых диагональных распорок достаточно профильной трубы 20 × 20 мм. Количество материала зависит от высоты, на которую будут рассчитаны мостки, числа промежуточных распорок и используемой длины пролета – 2 или 2,5 м. Ширина стандартная – 950 мм для настила в 1 м.

Для описанного ниже варианта необходимо будет 10 м профильной трубы 80 × 40 мм, 4 куска по 2,5 м. Для горизонтальных перекладин понадобится 8,65 м, 4 куска по 2,16 м профильной трубы 40 × 20. Диагональная перекладина длиной 2,85 м такого же типоразмера, как и горизонтальные, но можно и тоньше.

Ступеньки сделаны из профильной трубы 40 × 20 мм, их нужно будет 12 шт. длиной 1 м. Чтобы расстояние между опорами получалось 950 мм, они должны утапливаться в квадратные отверстия стоек. Для металлического настила нужен лист 2 × 0,95 м толщиной не менее 4 мм.

Как собрать металлические леса своими руками

Для повторения своими руками удобной и компактной конструкции предлагаю вариант с высотой стоек из профильной трубы 2,5 м. Они подходят даже для внутренних строительных работ, где высота потолка больше 2,5 м. При наружном применении эти мостки годятся почти к любому одноэтажному дому. Их легко монтировать или демонтировать своими руками, перемещать в другое место. Они изображены на фото выше.

Необходимые инструменты и материалы

Чтобы смонтировать подмости из профильной трубы, лучше применить автоген или полуавтомат, потому что простым инвертором сделать качественное соединение практически невозможно. Горизонтальные перекладины, как я уже писал выше, подвергаются большим нагрузкам. Поэтому нужно прожигать отверстия, куда будут вставлены перекладины или ступеньки.

Соединение потом обваривают до получения надежного крепления. Для этого лучше использовать газовую сварку или полуавтомат. Но еще лучше при помощи дрели и пробойника делать квадратные отверстия. Такой вариант предпочтительнее.

Понадобится болгарка, рулетка, маркер по металлу. Из материала – 10 м профильной трубы 80 × 40 мм и 23,5 м – 40 × 20 мм, металлический лист толщиной 4 мм и размером 2 × 0,95 м. Можно составить из 2 кусков 1 × 1 м, обрезав или загнув края своими руками.

Чертежи и схемы

Строительные леса, схема которых изображена на чертеже, сделаны из профильных труб 80 × 40 мм и 40 × 20 мм.

Перекладина с металлическим профильным настилом изображена на рисунке ниже. На краях приварены пластинки – они помешают листу соскальзывать с опор.

Подготовка распорок

Концы распорок лучше сплющить. Сделать это можно с помощью тисков. Чтобы сплющенная сторона не была широкой, малую сторону профильной трубы вырезают на длину деформирования.

Для изготовления строительных лесов своими руками по описанному чертежу в креплении распорки используется болт. Он вставляется в отверстие, сделанное в узких сторонах трубы. И так как нагрузка приходится на него, то лучше использовать болт толщиной не менее 12 мм. Длина его не менее 90 мм, вместо гайки лучше использовать барашек. Таких болтов необходимо 2 шт., они вставляются в отверстия с обеих сторон диагональной перекладины.

Изготовление переходников

Если необходимы леса из нескольких этажей, то для лестничных и проходных стоек понадобятся переходники. Их можно изготовить своими руками из профильной трубы меньшего размера. Если нужны переходники для опорных труб 80 × 40 мм, то в кусок длиной 8 см такой трубы вставляют 2 куска трубы 35 × 35 мм. Затем соединения обваривают и ошлифовывают болгаркой, как показано на рисунке.

Для квадратной профильной трубы со сторонами 40 мм вставляется 1 трубка 35 мм.

Сборка рамы

Разница между лестничными и промежуточными опорами лишь в наличии ступенек у первых. В описанной выше конструкции промежуточные не используются, но их можно изготовить, если понадобятся длинные строительные леса.

При монтаже рамы утапливают ступеньки и перекладины в опорную стойку, поэтому отверстия должны быть такой же формы, как и соединяемые детали.

Для получения квадратных или прямоугольных отверстий лучше использовать дрель со сверлами и пробойник соответствующей формы, заточенный с одной стороны. Форма пробойника должна быть одинаковой с формой ступенек и перекладин или чуть больше.

Сначала просверливают отверстие. Если профильная труба квадратная, достаточно одного, если прямоугольная, то нужно 2–3, чтобы они сообщались друг с другом. Затем пробойником формуют прямоугольное отверстие. Это лучше, чем прожигать отверстие сварочным аппаратом, которое может получиться неровным, и ступенька или перекладина будет неплотно входить в него.

Монтаж секции

Установленные вертикально и параллельно друг другу на расстоянии 2 метра опоры скрепляют сначала боковыми распорками, затем диагональной перекладиной. Последней устанавливают секцию с настилом на необходимую высоту. Она должна иметь фиксирующие пластинки на краях профиля боковых горизонтальных опор.

Изготовление настила

Описанный настил металлический. Он изготовлен из листа 2 × 1 м или 2 листов 1 × 1 м. Так как длина настила 950 мм, то края можно загнуть или обрезать. Хотя они не будут мешать и без этого. Сам настил крепится сваркой, болтами или заклепочным пистолетом.

Покраска лесов

Она нужна не столько для красоты, сколько для предотвращения коррозии метала. Поэтому я советую применить акриловую или алкидную краску. Перед покраской изделие желательно обработать антикоррозийным раствором, смыть грязь растворителем, протереть строительные леса ветошью. Все сварные детали желательно покрасить в 2 слоя.

Если покрасить светлой краской, то всякие элементы коррозии будут хорошо видны. Поэтому их можно будет своевременно заметить и повторно обработать: покрасить или отремонтировать сварочным инструментом.

Универсальная схема демонтажа лесов

Демонтируются леса в обратной последовательности. Сначала разбирают верхний этаж. Последовательность такая:

  • настил и боковые горизонтальные опоры;
  • распорки;
  • стойки.

Если в качестве настила используется профильный лист, то тяжелые элементы спускают с помощью фалов. Подробности можно найти в обзорах видео.

Заключение

Вот я и описал универсальную конструкцию лесов, которую легко повторить своими руками. По этому образцу можно изготовить и большие леса с несколькими секциями по высоте и ширине. Я с вами прощаюсь до следующих публикаций, подписывайтесь на обновления и делитель статьей в социальных сетях.

Строительные леса своими руками, чертежи, схемы, фото + видео

Необходимые инструменты и материалы

Колосник Доска Брус Шурупы Шуруповерт Рулетка Рейка Пила Отвес Дрель электрическая Показать все

Содержание

  • 1 Требования к лесам для строительства и ремонта
  • 2 Классификация строительных лесов
  • 3 Строительные леса – своими руками из дерева, пошаговая инструкция
  • 4 Как сделать строительные леса своими руками из дерева — пошаговая схема
    • 4. 1 Шаг 1: Выбор и подготовка древесины
    • 4.2 Шаг 2: Планирование каркаса
    • 4.3 Шаг 3: Сооружение каркаса
    • 4.4 Шаг 4: Выполняем объемный каркас
    • 4.5 Шаг 5: Завершающий и дополнительный

При строительных работах снаружи и внутри помещений (если в них высокие потолки) часто необходимы строительные леса – своими руками чертежи вспомогательных сооружений выполнять необязательно, а вот собрать их по готовой методике сможет любой желающий.

Требования к лесам для строительства и ремонта

Леса используются в строительстве и ремонте очень широко. Даже обычную штукатурку стен своими руками без них осуществить непросто, а монтаж кровли или стенового сайдинга и вовсе становится сложнейшей задачей без вспомогательных опорных конструкций. Разумеется, мобильность стремянок или наскоро сколоченных козлов-табуреток выше, а их стоимость заметно ниже.

Но только солидные по размеру леса позволят не отвлекаться на постоянное перемещение вдоль фасада или ремонтируемой стены всего необходимого. Экономия времени и сил, концентрация энергии на ремонте – главная выгода от лесов, самодельных либо покупных. Производительность строительного труда при использовании лесов возрастает в несколько раз – так что их стоимость можно занести в графу “плата за скорость и удобство ремонта”.

Любая конструкция строительных лесов обязана быть надежной и прочной – в том числе с учетом размещаемых на них людей, инструментов, строительных и расходных материалов. Если есть хоть малейшие сомнения, что строительные леса не получится собрать с должным запасом устойчивости, лучше приобрести готовое, фирменное изделие в специализированном магазине. Тем более что выбор таковых товаров достаточно разнообразен.

Классификация строительных лесов

Сам термин “леса” связан с историческим опытом отделки фасадов штукатуркой, лепниной и росписью при возведении дворцов и прочих элитарных строений. Для штукатуров и отделочников возводились многометровые “этажерки” из настоящих бревен и помостов. После окончания работ весь этот материал расходовался на дрова, оставив потомкам только свое название да принцип сооружения.

Современные варианты имеют в своей основе каркас и выполняются с учетом многоразового использования. Конструктивно леса строительные могут выполняться в таких вариантах:

  • Штыревые леса – из стальных труб, с приваренной изогнутой арматурой и гнездовыми замками. Тяжелые и неповоротливые, требуют значительного времени на сборку и перемещение – но при этом очень прочные. Например, каменную или кирпичную кладку лучше всего выполнять именно с них. На штыревые леса можно загрузить большое количество тяжелых строительных материалов, они весьма устойчивы и прочны;
  • Рамные леса из легких алюминиевых и/или стальных сплавов – изготавливаются из труб и ребер жесткости с надежной фиксацией конструкции в прочную раму. Могут иметь колеса для перемещения по плоскому грунту. Отлично подходят для штукатурки или обшивки балкона сайдингом – когда вес строительных материалов невелик, а работа сопряжена с быстрым перемещением вдоль (вверх-вниз) ремонтируемого объекта;
  • Клиновые леса – своеобразный симбиоз рамных и штыревых конструкций, объединяющий достоинства обеих. Выдерживают большую нагрузку и при этом мобильны. Узлы крепежа выполнены в виде фланцев с прорезями, что позволяет создавать многоугольные и ломаные линии вдоль сложных фасадов.
  • Хомутовые леса – универсальные конструкции небольшой грузоподъемности для ремонта и реставрации криволинейных фасадов;
  • Подвесные – всем известные “люльки”, с помощью которых выполняется мойка фасадных стекол и герметизация межплиточных швов. Между двумя стационарными лесами тоже может быть подвешена конструкция без опоры на грунт.

Подвесные, хомутовые и клиновые варианты бывают только покупными, их самостоятельное “производство” не рекомендуется. Штыревые или рамные строительные леса, чертежи которых приведены ниже, своими руками собираются при наличии соответствующих плотницких и металлообрабатывающих навыков.

Строительные леса – своими руками из дерева, пошаговая инструкция

Дерево является наиболее простым в обработке и при этом недорогим материалом – создание деревянных лесов укладывается в несколько ремонтных этапов, вполне выполнимых самостоятельно. Опишем подробно, как сделать их из деревянных брусьев, досок и реек.

Как сделать строительные леса своими руками из дерева — пошаговая схема

Шаг 1: Выбор и подготовка древесины

Для работы потребуется несколько видов дерева. Несущие опоры выполняются из бруса размером 10х10 см (меньшее сечение не позволит выполнять с лесов тяжелые строительные работы). Горизонтальные настилы сколачиваются из толстых досок (от 50 мм), ребра жесткости – из досок толщиной от 25 мм. Могут использоваться рейки ограждения толщиной от 20 мм. Древесина для опор и помоста должна быть без сучков и трещин, ее следует обработать специальными составами для предотвращения гниения и появления плесени.

Шаг 2: Планирование каркаса

Торцевые стороны деревянных лесов необходимо выполнить под сходящимся углом – это заметно увеличит устойчивость конструкции и не будет помехой при ремонте стен.

Кроме того, несущие опоры из бруса 10х10 см желательно выбрать цельными, а не составными – тогда и прочность многоэтажного сооружения будет выше. Минимально допустимая ширина самодельных лесов из дерева равна 50 см, их длина может быть 3-4 метра. Ограничением по высоте принято считать 6 метров, иначе велик риск опрокидывания лесов при работе. Для работы потребуются стандартные деревообрабатывающие инструменты – пилы и ножовки, рубанок, дрель и шуруповерт.

Шаг 3: Сооружение каркаса

Два бруса высотой не более 6 метров укладываются на ровную горизонтальную поверхность, удаление между ними равно планируемой длине лесов. Два других точно также укладываются рядом. Верхняя часть брусьев должна слегка сходиться кверху для устойчивости всего сооружения.  Для расстояния между опорами в 4 метра по длине лесов внизу достаточно схождения в 40-50 см вверху. То есть, если межосевое расстояние между балками-опорами внизу равно ровно четырем метрам, то сверху оно выставляется в 3.5-3.6 метра. В результате получаются две симметричные деревянные трапеции.

К опорным балкам саморезами прикручиваются боковины из бруса. Они послужат опорами для рабочих настилов, поэтому монтируются с внутренней стороны. Вообще, деревянные леса собственного изготовления могут иметь не более трех «монтажных этажей», так что боковин из бруса будет всего четыре. Три соответствуют уровням лесов, а нижняя служит для прочности, ее крепят в 20-30 см от земли.

Шаг 4: Выполняем объемный каркас

Для соединения боковых трапеций в цельные леса потребуется помощник (а лучше двое). В одиночку эту операцию выполнить тяжело, да и точность стыковки наверняка пострадает. Заранее готовятся боковые поперечины, причем они будут разной длины. Дело в том, что устойчивые леса должны быть пирамидальны и по ширине, и по длине. Необходимый угол схождения невелик, иначе между верхней частью лесов и ремонтируемым фасадом возникнет неудобная щель. Скажем, для ширины в 1 метр довольно будет верхнего просвета в 85-90 см.

Установив деревянные боковины вертикально и слегка наклонив их друг к другу, длинными саморезами крепим боковые поперечины. Использование шурупов предпочтительно тем, что после ремонтно-строительных работ леса можно будет разобрать (частично или полностью) и сложить в сарае или гараже.

Шаг 5: Завершающий и дополнительный

Осталось прибить к поперечным брускам доски для настила и ограждение над каждым помостом. С боковых сторон лесов можно набить дополнительные поперечины, которые будут выполнять роль лестниц. Также полезно над каждой опорой сделать узел в виде выдвигающегося штыря для крепления лесов к земляному грунту – на ровных поверхностях он убирается, и вся конструкция стоит на срезах торцевых балок.
