Стремление к использованию энергосберегающих технологий в частных домах имеет и свои негативные последствия. Герметичные пластиковые окна и утеплённые двери препятствуют естественной циркуляции воздуха. Как следствие, возникают проблемы с появлением плесени и грибковых разрастаний. Безопасный и практичный выход, не нарушающий энергосбережения жилья, установить рекуператор для частного дома.

Рекуператор – компактный прибор для вентиляции

Содержание

1. Рекуператор воздуха для дома – для чего он нужен?
2. Рекуператор: что это такое?
3. Основные типы рекуператоров для частного дома
4. Как сделать своими руками рекуператор воздуха для дома
5. Поэтапный процесс изготовления устройства (видео)
6. Сколько стоит прибор?
7. Несколько советов при покупке устройства
8. Выводы

Рекуператор воздуха для дома – для чего он нужен?

Вентиляционные устройства, которые способствуют движению воздуха и имеющие теплообменник, помогают сохранить комфортную температуру в доме и сберечь здоровье его жителей. Благодаря воздухообменнику в доме не будет скопления углекислого газа, не возникнет сырости и посторонних неприятных запахов.

Установка рекуперационной системы облегчает жизнь аллергикам

Принудительная вентиляция освобождает воздух в помещении от раздражающей пыли, пыльцы растений и других аллергенов. Ещё одна причина, по которой стоит использовать рекуператор для частного дома – выгодная экономия на отоплении.

Рекуператор: что это такое?

Устройство воздухообменника

Приточно-вытяжная вентиляция с рекуператором состоит из нескольких частей:

• устройство для забора воздуха с улицы;
• устройство для удаления воздуха из помещения на улицу;
• вентиляция с рекуператором;
• соединительные каналы;
• регулировочные диффузоры, контролирующие направление и количество перемещаемого воздуха.

Основным отличием этой системы от обычной вентиляции является рекуператор тепла. Свежий воздух с улицы проходит через теплообменник, где встречается с тёплым воздухом помещения. Потоки не смешиваются, но холодная струя прогревается и попадает в дом уже тёплой. Этот способ обогрева даёт возможность не повышая расходов на отопление добиться оптимальной температуры в помещении.

Устройство устранит запотевание окон и повышенную влажность в помещении

Основные типы рекуператоров для частного дома

Пластинчатый воздухообменник

Считается самым функциональным и сравнительно недорогим. Имеет разновидности:

• алюминиевые, выгодно отличающиеся ценой;
• пластиковые, имеющие более высокий коэффициент полезного действия по сравнению с металлическими;
• целлюлозные – самые эффективные, но неустойчивые к повышенной влажности.

Пластинчатые устройства очень неприхотливы в обслуживании, редко выходят из строя и не требуют использования электричества

Минусом этого прибора считается обмерзание зимой.

Роторные приборы

Внутри этого устройства находятся пластины, которые вращаются при движении воздуха.

Устройства отличаются высоким коэффициентом полезного действия и устойчивостью к воздействию влаги

Скорость вращения ротора можно менять, что увеличивает производительность прибора. Минусом роторного рекуператора является необходимость применения расходных материалов – фильтров. Ротор нуждается в периодическом обслуживании и работает на электричестве.

Статья по теме:

Приточный клапан в стену. Такое устройство иногда может стать настоящим спасением от духоты и плохого микроклимата. Давайте получше разберемся в нюансах его выбора и монтажа.

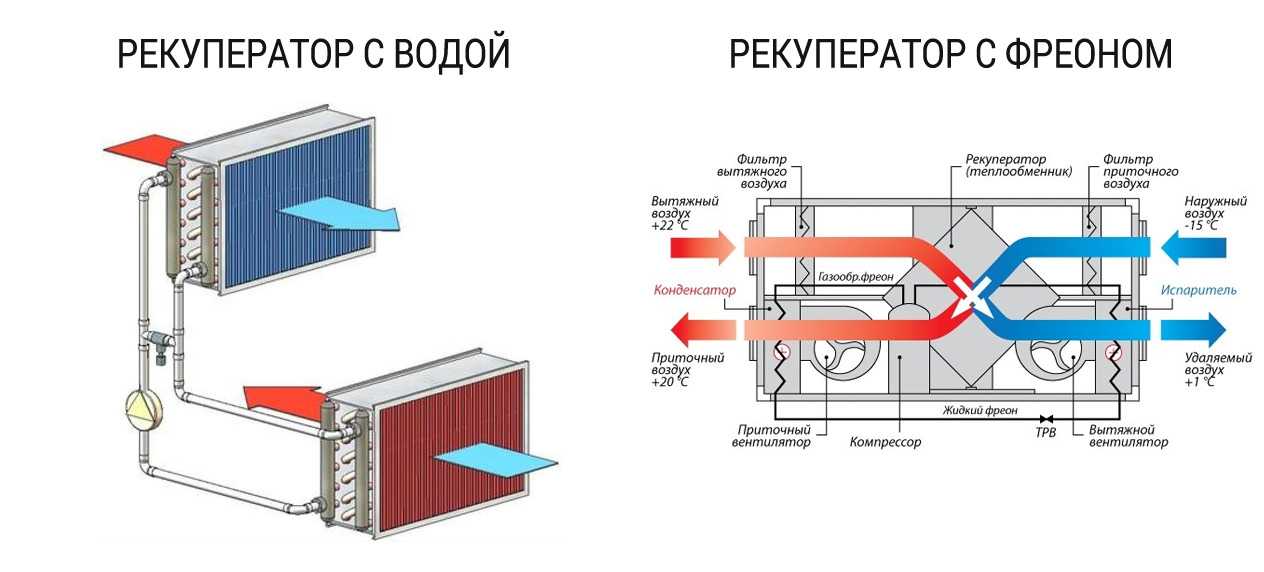

Водяные рекуператоры

Рекуперация тепла в системах вентиляции  может осуществляться с помощью воды. Тепло воздушных потоков передаётся жидкости. Преимуществом подобного вида воздухообмена является отсутствие смешивания воздушных потоков и нахождение теплообменников в разных местах. Минусов у водных рекуператоров много: они расходуют много энергии, требуют дополнительной циркуляции жидкости и малоэффективны.

Водяной теплообменник

Рекуператоры для крыши

Используются в основном для хозяйственных помещений – ангаров, гаражей. Просты в монтаже и очень эффективны, но имеют высокую стоимость.

Принцип работы крышного воздухообменника

Как сделать своими руками рекуператор воздуха для дома

Для собственноручного изготовления воздушного теплообменника потребуются:

• Оцинкованное железо, 2 листа.
• Фанерный кроб для корпуса рекуператора.
• Пробковый материал толщиной 20 мм для прокладки между листами.
• Силиконовый герметик.
• Датчик давления.
• Пластиковые фланцы.
• Электролобзик и метизы.
• Металлический уголок.
• Теплоизолятор (минвата).

Схема воздухообменника

• Оцинковку режут на квадратные куски с краями в 30 и 20 сантиметров. Для изготовления рекуператора для частного дома придётся вырезать 70 пластин. Металл режут электролобзиком, стараясь, чтобы края были совершенно ровными.
• К одной стороне каждой пластины, за исключением последней, приклеивается пробковое покрытие. Можно использовать пробку с готовым клейким слоем.
• Все пластины собираются в единую систему, при этом каждая из них укладывается под прямым углом с предыдущей. Завершает укладку пластина без пробкового покрытия.
• Полученную конструкцию закрепляют при помощи металлического уголка.

Обратите внимание! Все видимые щели конструкции заполняются силиконовым герметиком.

• Для закрепления фланцев на стенках кассет потребуется установить крепежи. В нижней части оставляется дренажное отверстие для удаления конденсата через трубку.
• На поверхности стенок устанавливаются направляющие их металлического уголка. При необходимости кассету можно будет вынуть из корпуса и почистить.
• Внутри корпуса крепится минвата толщиной в 4 сантиметра. На места прохождения тёплого воздуха закрепляется датчик давления. Он поможет своевременно бороться с обледенением.

Основной принцип организации вентиляции

• Остаётся только установить готовое устройство в вентиляционный рукав. По такому же принципу можно изготовить рекуператор для квартиры.

Поэтапный процесс изготовления устройства (видео)

Эффективность работы такого самостоятельно изготовленного прибора примерно 65 процентов. Этого вполне достаточно, чтобы создать комфортную среду в доме.

Сколько стоит прибор?

На сегодняшний день отечественные производители рекуператоров используют импортные комплектующие, поэтому такие теплообменники стоят недешево. Среди изготовителей, славящихся безупречной репутацией, стоит назвать Теплотекс, собирающий рекуператоры из датского сырья, Машимпекс, работающий на немецких комплектующих, и Данфосс, собирающий изделия из финских пластин.

Схема работы воздухообменника летом

Несколько советов при покупке устройства

Прежде чем сделать выбор в пользу той или иной модели, следует помнить:

• Рекуператоры издают рабочий шум. Некоторые производители предлагают бесшумные приборы.

Небольшое устройство впишется в любой интерьер

• Потребляемая мощность вентиляции с рекуперацией тепла имеет значение, так как устройство работает круглосуточно.
• Некоторые устройства нуждаются в расходных материалах – фильтрах.
• На приборе в обязательном порядке должна быть указана производительность.

Некоторые умельцы для дополнительной очистки воздуха оснащают готовые приборы специальными фильтрами из пластика или волокнистых материалов. Но стоит помнить, что за этими фильтрами нужно внимательно следить и своевременно менять на новые.

Фильтры для воздухообменников

Полезная информация! Чтобы не образовалось наледи в устройстве, время от времени нужно отключать вентилятор. Пластины оттают от тепла выходящего воздуха.

Выводы

Ещё недавно рекуперационные системы устанавливались только на промышленных предприятиях. Сейчас они становятся необходимы и для домашнего пользования.

Качественный воздухообмен особенно важен для домов, построенных по каркасной технологии

Важно качественно вентилировать дом, чтобы избежать появления плесени и аллергических реакций и при этом сохранять комфортную температуру. Именно поэтому рекуператор так важен для частного дома.

Как выбрать «рекуператор». Основные принципы подбора вентиляционной установки

Как-то в нашем телеграм чате (https://t.me/finskidomik_discuss) попросили сделать «гайд» по выбору «рекуператора», с брендами и моделями.  Я решил пойти другим путем, так как не владею всеми брендами и названиями.  Попробую дать «схему выбора»  Не буду повторяться о том, какие виды вентиляции в частном доме вообще возможны, об этом была статья “как сделать вентиляцию в частном доме“, написанная еще несколько лет назад и она по прежнему актуальна.

Что такое рекуператор?

Вначале об одной частой ошибке.  Не правильно говорить про «рекуператор» как про законченное устройство.  «Рекуператор» — это только часть вент установки. Без остальных частей, от него толку нет.  Вы же не говорите, «бензобак», подразумевая автомобиль?  То же самое и тут.  Давайте говорить правильно – ПВУ (приточно-вытяжная установка)  с рекуперацией.

ПВУ состоит из следующих основных частей:

1. Корпус установки
2. Вентиляторы (двигатели)
3. Фильтры
4. Блок рекуперации (тот самый рекуператор)
5. Управляющая электроника

ПВУ может быть как с рекуператором, так и без него.  На мой взгляд, смотреть на ПВУ без рекуперации смысла нет, так как выигрыш в цене будет незначительный.

Рекуператор (теплообменник) это только часть вентиляционной установки

«Рекуператоры» или приточно-вытяжная установка с рекуперацией бывают 2 основных типов.

• Централизованная установка, которая отвечает за всю систему вентиляции
• Комнатные «рекуператоры».

В этой статье речь пойдет в основном про централизованные вентиляционные установки и в конце немного про «комнатные» ПВУ, про их достоинства и недостатки.  При этом, изложенные в статье мысли актуальны и для «комнатных рекуператоров»

На какие основные моменты надо обращать внимание при выборе вентустановки с рекупераций?

Первым критерием выбора, является производительность.  То есть какой объем воздуха прокачивает ПВУ.

Производительность вентиляционной установки

Часто, в целях маркетинга, производитель указывает объем без учета сопротивления вент каналов и на максимальной скорости.  Если у вас написано, что машина прокачивает 600м3 в час, может оказаться, что она прокачивает это сама через себя при пиковой мощности.   Купив ПВУ ориентируясь на эту цифру – можете получить ситуацию, что подключенная к вентканалам, она будет выдавать жалкие 140м3 на средней скорости, а максимальной 400м3 из-за сопротивления воздуха в воздуховодах.

Вент установка Royal Clima RCV-500 на сайте дилера

Помочь в понимании реальной мощности может диаграмма производительности.   По оси Х обычно указан объем,  по оси Y статическое давление, а графиком – зависимость объема от давления для каждой скорости.  Я рекомендую смотреть на среднюю скорость при давлении 90-100Па – так как это «среднебольничное» значение для большей части домов 100-150м2 по полезной площади.  Если вы будете ориентироваться на максимальную скорость ПВУ, готовьтесь к шуму установки и отсутствию запаса по мощности в случае необходимости.

Пример анализа диаграммы производительности на картинке ниже.

Диаграмма производительности той же установки. При 100Па, на максимальной скорости, 400м3/ч, а на минимальной – всего 150м3 в час

Проведите линию примерно на 100Па, посмотрите где она пересекается с линией “скорости” и проведите линию вниз от этой точки. Вы поймете – сколько реально воздуха будет выдавать машина на той или иной скорости.  Результат может сильно отличаться от заявленного в основных характеристиках.

Вторым критерием являются двигатели вентиляторов

Мне лично нравятся ЕС-двигатели (бесщёточные). Их преимущество в том, что они имеют возможность плавного регулирования скорости.  Регулировка в ПВУ с ЕС моторами может быть плавной или многоступенчатой (например, 10 скоростей).   Обычный мотор имеет только 2 или 3 скорости. Многоступенчатая регулировка позволяет гибче настраивать установку и упрощает выбор, чтобы не оказалось, что на 2 скорости вам объема немного недостаточно, а на третьей уже много и шумит установка сильно.

Вентиляторы с ЕС двигателем имеют плавную регулировку скорости от 0 до 100%

Вопрос шума довольно актуален, так как практически все установки шумят на максимальных скоростях.  То есть, чтобы получить нормальный уровень шума и при этом достаточный объем воздуха – ориентируйтесь на то, чтобы установка работала в штатном режиме не более чем на 50% своей мощности.

Третий критерий – тип рекуператора

Будем говорить только про противоточные, как самые распространенные (еще есть роторные).  Рекуператор чаще всего бывает алюминиевым или энтальпийным (мембранным).   Основное преимущество энтальпийного – в рекуперации тепла и влаги, а не только тепла.  Установки с алюминиевым теплообменником имеют свойство активно конденсировать, поэтому нужно куда-то сливать конденсат, у большинства ПВУ с мембранным обменником чаще всего используется «режим оттайки», когда в мороз на время отключается приточный вентилятор и остановка «отогревается» только теплым вытяжным воздухом.  Что может доставлять неудобство. Неприятно, если в -20 установка будет нормально работать только 20 минут в час, а остальное время стоять “в оттайке”.  Поэтому какой тип теплообменника лучше – вопрос достаточно спорный.

Алюминиевый противоточный рекуператор и принцип его работы в ПВУ

Алюминиевый теплообменник более долговечен, но при этом активно конденсирует в холод и имеет меньшую эффективность рекуперации.   Энтальпийный – более «нежный»,  может повредиться если допустить его обмерзание из за высокой влажности.  Поэтому часто в вентустановки с мембранным рекуператором не рекомендуют заводить воздух из влажных помещений, что на корню убивает саму идею централизованной вентиляции, так как как раз влажные помещения нуждаются в самой активной вентиляции.

Лично у меня машина с энтальпийным рекуператором, воздух заведен из влажных помещений и проблем не возникало. Но гарантии их отсутствия, например в сильный мороз и активном поступлении влаги из СУ в систему вентиляции – нет.

Четвертый критерий выбора – тип монтажа, размер и эстетика

Как правило — это либо настенные, либо подпотолочные установки.  У настенных – все выходы воздуховодов находятся на одном торце.  У подпотолочных – на разных.   На мой взгляд настенные удобнее  для монтажа/демонтажа ,  для обслуживания, для «эстетики».

Vallox 110 c верхним подключением воздуховодов

Эстетика – казалось бы мелочь, но не совсем.  Например, финский Vallox – совершенно законченное изделие.  Выглядит как «небольшой холодильник» с дисплеем.  А тот же Turkov Zenit – это «гробик», который после монтажа вам захочется зашить и спрятать с глаз долой.

“Потолочная” установка с боковым подключением воздуховодов

В моем личном доме стоит подпотолочный «китаец».  Каждый раз, глядя блок висящий в тех помещении под потолком,  я хочу  зашить его отделкой, оставив доступ только для смены фильтра.   Но сейчас ему предстоит ремонт, и я понимаю, что если бы я его «зашил» – то со снятием машины для ремонта возникло бы много сложностей.

 Важна эргономика и удобство пульта управления – хоть вы и редко будете им пользоваться, но как-то попадалась вентмашина Shuft с пультом где «без стакана не разберешься и без слез не взглянешь»

Пятый критерий выбора – «бренд»

Тут я бы выделил несколько групп.  Первое это чисто вентиляционные бренды с историей и репутацией, Vallox, Systemair, прибалтийский Komfovent, наверное, наш Turkov и т.д.  Все это компании, которые специализируются на вентиляции  и занимаются только ей.  Причем за исключением Systemair – они специализируются именно на вентустановках, а не в целом, на различном вентиляционном оборудовании.

Systemair – известный шведский производитель вентиляционного оборудования

Вторая группа.  Мульти-бренды.  Мицубиси, Дайкин, Электролюкс, Блауберг (Вентс) – в общем это те, кто делает «все что не прибито», но вроде как бренд известный. Блауберг-Вентс хоть и занимается только вентиляцией, но по уровню ИМХО – как раз где-то в этой категории. Причем часто не понятно, что может скрываться за брендом, как например Электролюкс – который уже давно «не Швеция»

Третья группа.  Торговые бренды «оборотни».  Это брендированный Китай, прячущийся за «европейскими брендами».  В первую очередь «итальянская» Royal Clima, «английский» Dantex и прочее.  То есть российские бренды зарегистрированные где-то в Европе, но по сути это наклейка на OEM Китае.  Это совсем не означает, что они плохие.  Например у меня долгое время был «китайский» Электролюкс, а сейчас стоит оригинальная китайская установка, которая в РФ продается под брендом Royal Clima.

ПВУ Royal Clima производятся на китайском заводе Holtop. Скорее всего Royal Clima – просто торговая марка зарегистрированная в Италии.

В китайских ПВУ нет ничего плохого. Просто как все китайское оно может работать долго и счастливо, а может кончиться через пару лет, причем вместе с самим «брендом». Или сегодня заказы размещают на хорошем китайском заводе, а завтра, в целях экономии – на уже не очень хорошем. Например на моей китайской установке примерно через 1.5 года эксплуатации стали жужжать подшипники вентиляторов.  А замена вентиляторов встает почти в половину стоимости самой установки.  Но это не массовое явление. Скорее «не повезло».

Четвертая группа.  Noname.  Рынок малоэтажной и квартирной вентиляции активно развивается, появляются новые игроки.  Не так давно нам присылали предложение по «рекуператором», какие-то товарищи, которые собирают установки судя по виду и описанию где-то в «гараже». Думаю, что количество таких будет увеличиваться. Можно с ними иметь дело или нет, время покажет.

Комнатные ПВУ «Рекуператоры»

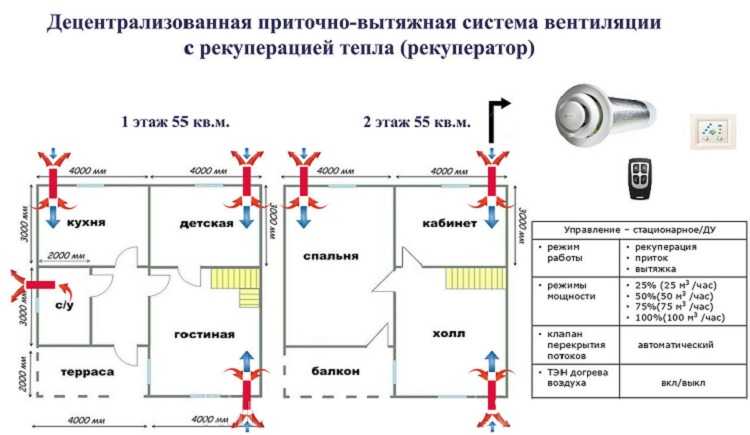

В последнее время большое развитие получили комнатные установки, так как в сознании людей они выглядят более простым и эффективным решением, к тому же более доступным по стоимости.

Так ли это?  Комнатные «проветриватели» с рекуператором чаще всего работают по принципу «вдох выдох» – то есть какое-то время реверсивный вентилятор гонит воздух из дома на улицу, потом переключается и гонит уличный в дом.    Теплый воздух нагревает рекуператор (как правило керамический), а потом этот подогретый рекуператор часть тепла отдает приточному воздуху. Реже бывают установки, где есть два вентилятора работающие одновременно, по сути это “мини-копия” центральной ПВУ.

Типичная конструкция комнатной установки с реверсивным двигателем

Плюсов у комнатных проветривателей на мой взгляд всего 3

• они обеспечивают реальную вентиляцию и проще управляются, чем типичные «КИВы» с вытяжкой из сан узла
• могут  быть достаточно экономичным решением для небольшого дома или квартиры
• более тонкое «покомнатное» управление вентиляцией

Минусов же достаточно.

Цена. Для большого дома где есть много помещений требующих вентиляции,  потребуется много «проветривателей». Совокупная стоимость с монтажом может в итоге приблизиться к стоимости централизованой вентиляции

Ограниченный ресурс.  Небольшие вентиляторы, работающие в реверсивном режиме «скончаются» намного раньше, чем вентиляторы центральной ПВУ

Энергозависимость каждого «рекуператора».   То есть на стадии монтажа электрики надо точно понимать, где они будут, сколько их будет, чтобы подвести к ним электричество.

Невысокая эффективность рекуперации, за счет маленького теплообменника.

Невысокая мощность.  По сути – то же самое, что и в централизованной ПВУ,  заявленная мощность может быть обеспечена только на максимальной скорости, а это лишний шум, поток воздуха создающий эффект сквозняка и т.п.

Локальные производители.  То есть возможно, если потребуется ремонт или замена, может оказаться что такого конкретно устройства или запчастей к нему уже нет, равно как и самого производителя.  Так как система децентрализованная, то ремонт или замена на другое устройство, может оказаться сложнее, чем в случае центральной установки.

Рекуператор для частного дома: определение, виды, особенности, установка

Бытовой рекуператор воздуха является составной частью систем вентиляции и кондиционирования. Это устройство помогает создать комфортный микроклимат в помещении и значительно сократить расходы на отопление. Перед покупкой рекуператора следует подробнее узнать о его назначении и принципе работы, плюсах и минусах, правилах выбора и доступных разновидностях.

Содержание

1. Что такое рекуператор
2. Varieties and features of recuperators for a private house
3. Lamellar
4. Rotary
5. Water
6. For roof
7. Advantages and disadvantages
8. Recuperator selection rules
9. DIY installation and manufacturing
10. Areas of application of the recuperator

Что такое рекуператор

Рекуператор выполняет 2 функции — вентиляция и подогрев приточного воздуха

Рекуператор для дома представляет собой теплообменник специальной конструкции, используемый для вентиляции помещений. Его основная задача заключается в передаче тепловой энергии от вытяжного воздушного потока к приточному воздушному потоку, подаваемому внутрь помещения. Под такой энергией понимают как тепло, так и холод, поэтому вытяжной поток способен отдавать одновременно тепло и холод приточному воздуху, попеременно нагревая его или охлаждая. Рекуператор нужен для стабильной выкачки энергии из воздуха, выходящего из помещения. При его работе воздушные потоки не смешиваются, поэтому приточный воздух не загрязняется вытяжным.

Устройство может генерировать хорошую энергию как зимой, так и летом. Зимой рекуператор должен нагревать приточный воздух за счет вытяжного воздуха. Для этого поток холодного воздуха снаружи и теплый поток из помещения передаются внутрь теплообменника, где вытяжной воздух нагревает приточный. Такой нагрев позволяет экономить мощность электрического или водяного нагревателя в вентиляционных системах. Наличие рекуператора также позволяет не терять большую часть тепла при вентиляции и снизить отопительную нагрузку в зимний период.

Если приточный поток прогревается до +10 градусов за счет вытяжного потока, мощность нагрева в такой ситуации рассчитывается на 8 градусов с учетом нагрева. Так как она соответствует перепаду температур, то наличие рекуператора в этом случае позволило бы сэкономить 82% мощности системы на вентиляцию.

Разновидности и особенности рекуператоров для частного дома

Теплообменник в пластинчатом рекуператоре имеет вид металлических пластин

Стандартный рекуператор для частного дома состоит из основания с форсунками, встроенными вентиляторами, теплообменными кассетами и фильтрами. Если он содержит один теплообменник, приточный и вытяжной воздух внутри будут обмениваться теплом через тонкие стенки. При наличии двойного теплообменника в первом вытяжной поток отдает энергию промежуточному носителю, во втором — промежуточный передает ее подающему. Чтобы правильно подобрать вариант, нужно знать, по какому принципу работает каждый из четырех типов устройств.

Пластинчатые

Пластинчатые устройства применяются в приточно-вытяжных системах моноблочного типа. Это устройства на основе пластинчатого теплообменника без подвижных частей, по его каналам в процессе работы движется воздух, потоки чередуются между собой. Выходной и входной потоки ограждены алюминиевыми пластинами, через которые осуществляется нагрев. Такие устройства призваны максимально увеличить площадь контакта с потоками. За счет этого эффективность теплообмена и рекуперации тепла в них находится на высоком уровне.

Роторный

Роторный рекуператор

Ротационные аппараты считаются наиболее эффективными по сравнению с аналогами. Их конструкция представляет собой колесо или ротор, ось вращения которого соответствует движению воздуха по линиям. Половина такого колеса находится в зоне выхлопного потока, а другая половина – в зоне приточного. Сам ротор состоит из скрепленных между собой пластин, через которые при работе свободно проходит воздух. Роторный рекуператор воздуха сначала контактирует с потоком выхлопных газов, нагревающим колесо. После этого часть его поступает в приточную зону, где нагревается и передает полученное тепло. Затем часть колеса снова оказывается в зоне отвода воздуха, цикл замыкается.

При переходе колеса из области выхлопного потока в приточную часть в ротор поступает небольшое количество воздуха. Это вызывает смешивание потоков, но в более дорогих и современных устройствах эта проблема практически отсутствует.

Вода

Обычный водовоздушный рекуператор, подходящий для частного дома, работает на воде, используемой для теплопередачи. Принцип его работы можно сравнить с работой котла, замененного теплообменником и встроенным в колпак. Радиатор в этом устройстве представляет собой специальный элемент, рассчитанный на входящий поток извне. Вода нагревается в теплообменнике и отдает тепло в дополнительном элементе. Такие рекуператоры считаются недостаточно энергоэффективными, но при этом они дешевле мощных аналогов и работают по простой схеме.

Кровельный

Рекуператор кровельный в системе общей вентиляции дома

Вентиляционные устройства кровельные применяются с целью фильтрации, нагрева и подачи воздуха внутрь объекта. Температура воздушных потоков в них регулируется охлаждающим элементом или канальным нагревателем. Поток воздуха частично или полностью проходит через пластины устройства. Такие системы устанавливаются на кровельные перекрытия с помощью проделанных в кровле отверстий. Этот тип рекуператора помогает забирать собранный с потолка переработанный воздух и выбрасывать его в атмосферу, передавая тепло входящему потоку. Воздух выдувается в потолок или направляется в основную зону.

Устройство кровли также может быть частью общей схемы вентиляции, в таких ситуациях это указывается на чертежах. Это устройство простое в обслуживании и доступно в нескольких версиях. Они различаются по мощности и измеряются объемом проходящего через них воздуха. В основу устройства положена конструкция каркасно-панельного типа из алюминиевых профилей с толщиной листа до 0,2 мм. Стены его основания дополнены минеральной ватой для утепления; такие рекуператоры также оборудованы водяной, газовой и электрической секциями.

Рекуператоры способны полностью заменить систему естественной вентиляции дома

Перед установкой системы рекуперации полезно заранее ознакомиться с плюсами и минусами таких устройств. В список их достоинств входят:

• возможность полностью заменить процесс естественной вентиляции;
• устройство очищается закрытыми фильтрами, этот способ защищает рекуператор от загрязнения;
• возможность снижения затрат на электроэнергию, отопление и дополнительные системы на 30-50%;
• быстрое удаление лишней влаги, посторонних запахов и вредных веществ благодаря постоянно работающей системе вентиляции.

Среди недостатков устройств этого типа отмечают наличие шума при работе, необходимость очистки каналов после длительной эксплуатации, периодические перебои в подаче электроэнергии, после которых система не запустится автоматически, а также затраты на начальном этапе эксплуатации.

Правила выбора рекуператора

Для дома нужно выбирать маломощные устройства, но с качественными фильтрами.

Есть несколько важных факторов, которые следует учитывать при выборе хорошего рекуператора. Учитывается местный климат, так как это имеет большое значение для некоторых видов приборов, например, плиты. Для дома желательно выбирать наименее энергоемкую модель, поэтому при выборе обращают внимание на мощность агрегата. Дополнительно учитывается площадь фильтрующего материала, если она большая, срок службы значительно увеличится, при этом снизятся затраты на электроэнергию.

Приборы лучше приобретать с качественными фильтрами, самые простые способны удалять только крупные частицы грязи, более сложные задерживают пыль, в том числе и мелкую. Необходимо учитывать производительность рекуператора, которая должна соответствовать размерам и потребностям помещения. На интенсивность также может влиять количество или частота изменений воздушного потока. В плане управления стоит выбирать устройства с системой автоматики, дающей больше возможностей.

Монтаж и изготовление своими руками

Пример самодельного рекуператора

Монтаж любого рекуператора не представляет сложности, если проводится по правилам. На этапе монтажа и подключения к системе устройство необходимо закрепить на твердой поверхности и состыковать с одним вытяжным и приточным каналом. Далее участки стыков обрабатываются герметичным составом и рекуператор помещается в теплозащитный и шумоизолирующий корпус. Если установка устройства предусмотрена в рамках проекта системы вентиляции, эту процедуру следует доверить специалисту.

Канальные рекуператоры требуют прокладки двух воздуховодов в каждом помещении для подачи и притока воздушных потоков. При этом рассчитывается свободное сечение решеток и правильно подбираются раструбы, чтобы исключить ненужный шум.

При необходимости рекуператор можно изготовить своими руками, оптимальным выбором в этом случае будет система пластинчатого типа. Обладает хорошим реальным уровнем КПД, простой и надежной конструкцией, не требует подключения к электричеству.

Области применения рекуператора

Рекуператор можно использовать для вентиляции отапливаемого гаража

Установка рекуператора в любом доме необходима, если его владельцы планируют создать оптимальную тепловую систему с вентилятором, отоплением и кондиционированием. Выбор конкретного типа устройства зависит от потребностей, чаще всего используются пластинчатые или поворотные агрегаты.

Пластинчатые устройства просты в установке и обслуживании, имеют низкую стоимость и мощность, а также они имеют низкий КПД. Они малоэффективны в системах теплообмена больших площадей и не подходят для помещений с повышенным уровнем влажности. Их целесообразно использовать для создания систем вентиляции в загородных домах, на объектах ИЖС, в офисных или административных помещениях, производственных помещениях и складах.

Роторные устройства обладают хорошей мощностью, имеют высокий КПД и не зависят от условий эксплуатации. При этом они нуждаются в качественном обслуживании и регулярном техническом осмотре. Такие устройства идеально подходят для больших мастерских, крупных жилых или административных сооружений и зданий, помещений с повышенной влажностью и слишком сухим воздухом.

эффективная вентиляция и воздушное отопление

Современные технологии, пришедшие в нашу страну, подталкивают население к использованию и новейших разработок. Солнечные батареи, комнатные терморегуляторы и другие умные устройства позволяют не только сократить счета за коммунальные услуги, но и поддерживать комфортную температуру в помещении. Конечно, рекуператор для частного дома нельзя назвать новшеством, однако экономия денег и тепла налицо.

Установка рекуператора в частном доме

Содержание

• 1 Рекуператор: что это
  • 1.1 Принцип работы
  • 1,2 Преимущества теплового устройства
  • 1.3 Высококачественная вентиляция
  • 1.4 Экономическое обгрека 1.5 Без дополнительной вентиляции
  • 1.6 Тихая и качественная очистка воздуха
• 2 Рекуператор для частного дома: виды и характеристики
  • 2. 1 Пластинчатый
  • 2.2 Ротаринг
  • 2.3 крыша
  • 2,4 GLYCOL Recuperator
• 3 Рекуператор для квартиры: расчет и обзор производителей
  • 3,1 Recuperator.

  Рекуператор: что это такое

  Этот агрегат представляет собой конструкцию, аналогичную системе вентиляции дома. Их отличие заключается в том, что обычная вентиляция удаляет из помещения застоявшийся воздух и наполняет его свежим. Рекуператор выполняет аналогичные действия, только подает в дом нагретый теплый или охлажденный воздух. Кондиционер выполняет аналогичные функции, однако требует электричества и хладагента – фреона, теплообменник обходится без него. Нагрев или охлаждение притока происходит за счет теплообмена первичного и вторичного теплоносителя через перегородку, разделяющую воздушные массы.

  Составные части приточно-вытяжной установки с рекуператором

  Основным звеном приточно-вытяжной установки с рекуператором является теплообменник. Устройство оснащено тепловым электронагревателем или вентилятором, обратными клапанами для предотвращения движения воздуха в обратном направлении и многим другим.

  Использование такой системы позволяет рекуперировать часть тепловой энергии, обычно теряемой при прохождении через вентиляционные каналы. Теплые воздушные массы свободно циркулируют в теплообменнике, контактируют с холодным потоком через разделительную стенку и отдают последнему свою тепловую энергию.

  Рекуператор поверхностного типа представляет собой теплообменник с двойными стенками. Один канал занят выходящим теплоносителем первого контура, другой – вторичным, более холодным. Стены обладают высокой теплопроводностью и устанавливаются для предотвращения смешения воздушных потоков разной температуры. Элемент исходящего воздуха проходит вдоль коробки, элемент входящего воздуха проходит поперек. В результате отдачи тепла холодному воздуху в дом поступают нагретые воздушные массы.

  Вентиляция и обогрев воздуха через рекуператор в птичнике

  Температура воздуха на входе зависит от температуры на выходе. Чем теплее выходящая струя, тем выше температура подачи.

  Принцип работы

  Принцип работы рекуператора заключается в том, что он аккумулирует тепло от удаляемого потока и с высокой эффективностью сообщает его приточным массам воздуха. Это позволяет не тратить деньги на отопление и подавать в дом элемент свежего нагретого воздуха.

  Принцип работы системы определяется двумя принципами:

  1. Отработанные или спертые воздушные массы удаляются из помещения, проходят через керамическую редукционную камеру и нагревают ее. При этом отдается почти 97% тепловой энергии. При нагреве камеры рекуперации теплообменник автоматически переключается в режим притока свежего потока.
  2. Воздух проходит через керамическую редукционную камеру, нагревается запасенным в ней теплом и подается в дом. Охлаждение регенератора служит сигналом для включения вентилятора в режим вытяжки.

  Циркуляция воздуха через теплообменник

  Такая система вентиляции рекуператором позволяет снизить расход газообразного, твердого или жидкого топлива, которое может быть необходимо для работы других устройств, и создать комфортные условия проживания.

  Внимание! Установка приточно-вытяжного рекуператора воздуха для дома позволит сэкономить до 80% тепла в помещении.

  Преимущества теплосилового устройства

  Теплосиловой прибор данного типа в последнее время набирает большую популярность. Нет необходимости проветривать свой дом летом и зимой, тем самым выпуская драгоценное тепло на улицу. В пыльный летний день устройство подаст в помещение чистый атмосферный воздух, который предварительно пройдет через фильтр очистки воздуха.

  Система вентиляции рекуператором пользуется большим спросом у владельцев загородных домов

  Также нет необходимости использовать указанную систему в ручном режиме — за вас это сделает автоматика. Холодные массы зимой будут нагреваться за счет уходящего теплого потока, а жаркие летние дни охлаждаться выделением тепла более прохладным потоком.

  Кроме того, система имеет ряд преимуществ:

  • экономия на отоплении;
  • экономия на отдельных вытяжных вентиляторах;
  • удаление неприятных тяжелых запахов;
  • удаление частиц пыли;
  • простота эксплуатации и монтажа;
  • низкая стоимость использования;

  Рекуператор — часть системы вентиляции

  • автоматизация процессов;
  • долгий срок службы системы.

  Даже периодическое использование теплотехнической установки позволит насытить жилище чистыми атмосферными воздушными массами без потери тепла или, наоборот, повышения температурного режима.

  Качественная вентиляция

  Установка рекуператора позволит содержать дом в чистоте вместе с притоком свежего наружного воздуха. Табачный, каминный или другой дым, углекислый газ или другие вредные для здоровья выбросы, вредные или неприятные запахи – все это под силу роторному рекуператору. Работа системы благотворно влияет на организм человека, осушая воздух с повышенной влажностью, что особенно важно для гипертоников, а также людей с атеросклерозом или сердечно-сосудистыми заболеваниями. Кроме того, повышенная влажность грозит и другими недугами.

  Работа системы вентиляции и обогрева воздуха через рекуператор

  Экономичное отопление

  Установив рекуператор, вы обеспечите стабильную экономию не только денежных средств, но и тепла в доме. Уходящий теплый поток будет подогревать холодный приточный воздух до комфортной температуры, что позволит значительно избежать лишней работы отопительного оборудования. Теплотехническая система бережно распоряжается поступающим в ее короб теплом, практически не давая ему уйти в атмосферу. Также нет необходимости следить за температурой поступающих воздушных масс, это будет делать теплообменник, снабжая их только небольшая разница температур по сравнению с выходящим потоком.

  Важно! По оценкам специалистов, экономия электроэнергии или любого вида топлива для отопительных приборов составляет от 40 до 50%. Конечно же, не стоит пренебрегать качественной теплоизоляцией помещения.

  Рекуператор воздуха

  Без дополнительной вентиляции

  Газовые плиты, камины, водонагреватели и плачущие металлопластиковые окна требуют дополнительной вентиляции или периодического проветривания. Морозные и жаркие сезоны значительно усложняют этот процесс: первый грозит охлаждением помещения, второй – пылью и суховеями при низкой влажности. Если вы решили купить рекуператор воздуха, то обеспечьте качественную вентиляцию всего дома, избегая лишних финансовых затрат и установки оборудования для дополнительной вентиляции.

  Тихая и качественная очистка воздуха

  В любом случае атмосферный приточный воздух приносит с собой частицы пыли, элементы грязи, разбавленные выхлопные газы автомобилей, дымоходов и промышленных предприятий. Воздушный фильтр, установленный в отопительном приборе, избавит дом от поступающих нежелательных запахов и частиц пыли. Пройдя качественную очистку, атмосферная струя наполнит помещение не только свежим, но и чистым воздухом. Правда, последнее будет обусловлено необходимым регулярным обслуживанием воздушного фильтра и других элементов системы.

  Основные узлы рекуператора

  Внимание! Забитый пылью или неочищенный фильтр является рассадником болезнетворных бактерий. Его регулярная очистка и периодическая замена предотвратят заражение владельца дома респираторными инфекциями.

  Утилизаторы для квартиры или дома имеют высокую эффективность работы и низкий уровень шума, который колеблется в пределах 25-35 дБ. Это соответствует звуку кондиционера.

  Рекуператор для частного дома: виды и характеристики

  Приточно-вытяжные рекуператоры могут иметь различные конструктивные особенности. Подобрать подходящий вариант поможет продавец-консультант в любом специализированном магазине отопительного оборудования.

  Рекуператор бытовой

  Существуют такие виды оборудования:

  • пластинчатый;
  • поворотный;
  • крыша;
  • оборотная вода.

  Все они предназначены для создания благоприятного микроклимата в помещении, будь то квартира, большой особняк или загородный дом.

  Статья по теме:

  Как выбрать кондиционер для квартиры: эффективное охлаждение и вентиляция воздуха

  Типы и особенности устройств, дополнительные функции. Расчет мощности по параметрам помещения. Советы по уходу.

  Пластинчатый

  Является наиболее распространенным типом благодаря хорошим характеристикам, простоте использования и низкой цене. Рекуператор этого типа представляет собой неподвижную металлическую пластину с высокой теплоемкостью и относительно небольшим весом. Пластины собраны в своеобразную кассету, которая немного напоминает пчелиный улей. Атмосферный воздух проходит через короб аппарата с кассетами и затем нагревается или охлаждается в зависимости от зимнего или летнего времени года. Конденсат, образующийся в процессе эксплуатации, отводится через специально предусмотренный дренажный патрубок или желоб.

  Устройство приточно-вытяжной установки пластинчатого рекуператора

  Наряду с перечисленными достоинствами система имеет определенный недостаток: образование наледи в коробе, что особенно проявляется в осенне-зимний период.

  Роторный

  Рекуператор данного типа осуществляет приток и отток воздушной струи за счет лопаток. Система обогрева имеет от одного до двух ведомых роторов, в зависимости от модели. Внешне установка выглядит как цилиндрическая бочка с барабаном. По мере откачки воздуха из помещения и нагревания цилиндрической коробки происходит забор атмосферной массы.

  Преимущества данного устройства:

  • повышенная эффективность;
  • повышенная эффективность;
  • отсутствие конденсата, а, следовательно, и водосточных желобов;
  • отсутствие льда;

  Роторный рекуператор

  • не сушит воздух, не требует дополнительного увлажнения;
  • регулирование количества подачи и забора воздуха за счет скорости вращения лопастей.

  Однако есть и недостатки:

  • повышенное энергопотребление;
  • вращающихся элементов изнашиваются быстрее, чем неподвижные;
  • необходимость дополнительной вытяжки для предотвращения возможного смешения входящих и выходящих воздушных масс.

  Внимание! Перед приобретением роторного рекуператора необходимо учитывать его повышенную мощность, что может привести к увеличению сечения электропроводки помещения.

  Рекуператор расположен в приточно-вытяжной вентиляционной установке

  Крыша

  Рекуператор обрабатывает большие воздушные массы. Целесообразность его использования можно объяснить большим особняком, другими жилыми или нежилыми помещениями. Принцип работы во многом аналогичен агрегату пластинчатого типа, но последний отличается от крышного агрегата меньшими габаритами. Простота монтажа устройства, дешевизна обслуживания и эксплуатации сделали его незаменимым в вентиляционных устройствах цехов, ремонтных мастерских, производственных помещений. Установка такого рекуператора на крышу вообще исключает проникновение в помещение каких-либо звуков и шумов.

  Гликолевый рекуператор

  Гликолевый (или рециркуляционный) регенеративный аппарат сочетает в себе качества пластинчатых и роторных теплотехнических устройств. Основное его отличие от предыдущих – использование промежуточного теплоносителя. Последний представляет собой водно-гликолевый раствор, состоящий из пропиленгликоля или этилена, разбавленных дистиллированной водой. Смесь обладает высокой теплоемкостью, позволяющей утилизировать большое количество тепла, сохраняет свои рабочие качества при отрицательных температурах. В тяжелых низкотемпературных условиях возможна замена указанной охлаждающей жидкости на антифриз. Оборудование позволяет работать одновременно с несколькими вентиляционными каналами, шлангами или вытяжками.

  Рекуператор пластиковый

  Рекуператор для квартиры: расчет и обзор производителей

  Квартирный теплоэнергетический прибор будет лучшим приобретением, особенно если дом находится в большом городе или в центре мегаполиса. Автомобильные и промышленные газы, уличный шум, жара или холод навсегда останутся за пределами помещений. Устройство не только добавит в квартиру много чистого воздуха, но и сэкономит на отоплении, вентиляции и очистке поступающего атмосферного потока. Это достигается простым теплообменом между потоками приточного и вытяжного воздуха, прошедших через изолирующий воздуховод с фильтром очистки.

  Воздухообмен через рекуператор

  Расчет рекуператора

  Вы можете рассчитать необходимое теплоэнергетическое устройство самостоятельно, не прибегая к услугам специализированных компаний. Расчет КПД и КПД устройства определяется знанием расхода энергии на приточную или вытяжную массы. Формула расчета следующая:

  Q = 0,335 х L х (t ₁ — t ₂ ),

  где L — расход воздушных масс, t ₁ — температура притока, t ₂ — температура выходящих масс, 0,335 — районный коэффициент.

  Расчет КПД осуществляется по следующей формуле:

  E = Q x n,

  где: Q — энергетические или электрические затраты на нагрев или охлаждение струи, n — КПД устройства.

  Подача теплого воздуха через рекуператор

  Полезные советы! Перед покупкой рекуператора для частного дома или городской квартиры необходимо ознакомиться с их видами, техническими характеристиками и принципом работы. Возможно, потребуется провести подготовительные монтажные работы и составить проект.

  Рекуператор ПРАНА

  Производитель отопительно-вентиляционного оборудования на рынке более 15 лет. Его оборудование отличается длительным сроком службы, высокой эффективностью и доступной ценой.

  Монтажный комплект рекуператора ПРАНА

  Эксплуатационные характеристики устройства:

  • тип — пластинчатый;

  Потребление электроэнергии

  • — 5-90 Б/ч в зависимости от модели;

  уровень шума

  • — 25-140 дБ;

  длина блока

  • — 500 мм;
  • обслуживаемая площадь — от 60 м²;

  напорная струя

  • — 115-650 м³/ч;
  • исходящая струя — 105-610 м³/ч;
  • КПД — 79-80% в зависимости от модели.

  Рекуператор ПРАНА имеет сравнительно небольшие габариты

  Весь модельный ряд оснащен выносным пультом управления, работает при температуре окружающего воздуха от -15 до 45°С. Относительно низкая цена рекуператора воздуха, значительное сохранение комплекта температура при нагреве или обогреве и малые габариты делают этот прибор одним из самых популярных, что подтверждают многочисленные положительные отзывы. Рекуператор Прана может быть встроен в стену помещения или установлен снаружи. Установка устройства достаточно проста и осуществляется в течение 2-3 часов.

  Заметить такую ​​децентрализованную систему можно только по наличию вентиляционной решетки на стене. Не последним положительным качеством являются теплообменники из меди, обладающей антимикробным эффектом. Средняя цена рекуператора воздуха для дома этой марки составляет около 25 000 рублей. Стоимость устройств повышенной производительности колеблется от 50 до 110 тысяч рублей.

  Система воздушного отопления через теплообменник рекуператора

  Рекуператоры MARLEY

  Компактный немецкий теплообменник оснащен керамическим теплообменником, что позволяет эксплуатировать устройство даже при температуре -30ºC. Его промывка и очистка воздушных фильтров – несложная операция, которую может выполнить обычный пользователь. Продолжительность непрерывной работы около 6 месяцев, по истечении этого срока загорится контрольная лампа. Использование устройства вблизи автомагистралей или в центральной части города заставит вас прибегать к более частой уборке. Эта операция не занимает много времени и занимает 15-20 минут.

  Купить рекуператор воздуха для дома, цена которого 24 000 руб., можно в специализированном магазине. При достаточно умеренной стоимости устройство имеет следующие ТТХ:

  1. три фазы мощности — 15, 25 и 40 м³/ч;
  2. потребляемая электрическая мощность — от 3,5 до 8 Вт;
  3. ротор электродвигателя бесщеточный;

  уровень шума

  4. – 22, 29 и 35 дБ;
  5. утилизация тепла — 80-85%;
  6. площадь обслуживания — от 60 м²;
  7. внешние размеры — 285-500 мм. Небольшие размеры устройства позволяют установить его на стене.

  Рекуператор MARLEY

  Новая линейка производителя Marley – рекуператор menv 180, который отличается от предыдущих аналогов низким энергопотреблением – всего 3 Вт. Приятными функциональными дополнениями являются:

  • регуляторы температуры, углекислого газа и влажности ;
  • улучшенная аэродинамика;
  • низкий уровень шума;

  гидроизоляционное покрытие

  • для работ во влажных жилых или нежилых помещениях;
  • высшая категория очистки нагнетательного жиклера.

  Установив такой рекуператор, цена которого в пределах 27 500 рублей, вы забудете об уличной копоти и выхлопных газах, пыли, тумане и промышленных выбросах.

  Рекуператор MARLEY очень экономичен в использовании электроэнергии

  Самодельный рекуператор

  Сделать рекуператор воздуха для дома своими руками может любой умелец. Для этого вам понадобится:

  • два листа оцинкованной стали;
  • ламинированный ящик для корпуса аппарата;

  пробковые прокладки

  • ;

  силиконовый нейтральный герметик

  • ;
  • регулятор давления;

  металлические уголки

  • ;
  • теплоизоляция минеральная вата.

  Рекуператор можно сделать своими руками

  Электролобзик, металлический крепеж и соединительные фланцы тоже пригодятся для работы.

  Листы стальные необходимо разрезать на прямоугольные пластины размером 200х300 мм. Для этого нужно в пределах 3-4 м² стали. Резку нужно производить очень аккуратно, чтобы на срезах не было заусенцев и зазубрин. Для этой цели рекомендуется использовать специальный инструмент – болгарку или ножовку по металлу.

  Затем пластины укладываются друг на друга с зазором не менее 4 мм. Это расстояние обеспечивается оклеиванием по периметру каждого элемента теплоизоляционным материалом (пробкой, деревом или текстолитом). После укладки плит стыки обрабатываются специальным нейтральным герметиком.

  Установка системы вентиляции через рекуператор

  Затем изготавливается корпус, размеры которого соответствуют его пластинчатой ​​конструкции. В стенках корпуса прорезаются отверстия, в которые вставляются заранее подготовленные пластиковые фланцы, которые должны соответствовать диаметру воздуховодов. Все стыки также тщательно герметизируются.

  Когда герметик высохнет, пластинчатая конструкция помещается внутрь корпуса. Наружные стены должны быть облицованы изоляционным материалом, таким как пенопласт или стекловата. Готовую конструкцию, в целях повышения эстетической составляющей, можно поместить в деревянный ящик.
