Схема Подключения Щитка Частного Дома

Ориентируясь на предоставленные схемы подключения квартирного щитка, спроектируйте свой вариант и переходите к электромонтажным работам!

Для определения необходимого числа надо сложить размеры всех элементов схемы в модулях, с учётом запаса на расстояние между деталями.

Организация точки ввода

Рассчитать нагрузки на каждую группу по мощности каждого прибора. Далее, через кросс-модули разделяете нагрузку на диффы. Вариант 5 В данном варианте для защиты групп используются дифавтоматы и обычные автоматические выключатели. Щиток, конечно же, будет большим и с множеством разветвлений, поэтому для примера мы подыскали довольно подходящий вариант.

Но по закону Вы должны разделять этот агрегат на два и один из них будет вводным, а второй распределительным.

Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность. Далее мы предоставим читателям сайта Сам Электрик наглядные схемы распределительного щита в частном доме, квартире и коттедже.

Поэтому лучше и щит, и остальную электромонтажную продукцию приобретать в одном месте. УЗИП вовремя отключит сеть, но, как и реле напряжения, устанавливают его не часто.

Электрощиток должен быть на виду.

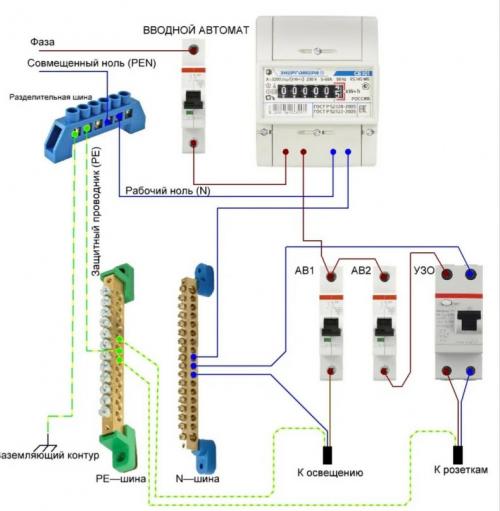

Схема сборки распределительного щитка является достаточно простой. При его срабатывании отключается вся квартира, дом и т.

Частный дом

Далее, через кросс-модули разделяете нагрузку на диффы. Какие бывают схемы и что на них указывается На схеме должно быть указано всё, начиная от вводного автомата, до конечных выключателей на линиях.

Чтобы понять, каким номиналом должны обладать аппараты защиты, обратимся к мнению специалиста.

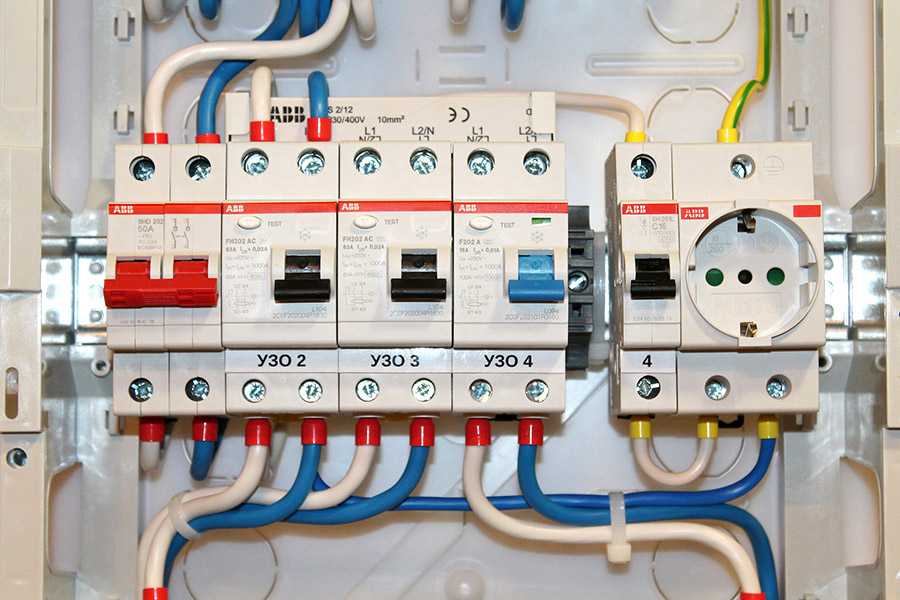

Количество модулей и наполнение ящиков Корпуса продаются с установленными din-рейками на определённое число модулей, оно указано в наименовании изделия. Использовать такое изделие проще, но его стоимость достаточно высока. В щитке используются как нулевые шины-клеммники, так и заземляющие.

Для двух-трёхкомнатных квартир такая схема расширяется на нужное количество линейных автоматов. В них рассмотрены практически все защитные устройства, показано как их нужно подключать и есть описания использования того или иного варианта. Вариант 3 Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО.

Вариант 2 Данный вариант щита является аналогичным предыдущей схемы. Для примера. Для примера возьмём тоже однокомнатную квартиру с электроплитой на кухне.

И все это одни аппаратом. В данном варианте фаза и ноль подаются на вводные контакты УЗО.

Порядок работы: выдавливаем пластины или снимаем заглушки; обрезаем гофротрубу кабелей у стенок бокса; заводим внутрь корпуса щита подводящий кабель питания так, чтобы он оказался возле крепления автомата ввода, то есть в верхнем левом углу; прикладываем кабель к проушине или другому крепежному элементу, фиксируем стяжкой; маркируем по изоляции или термоусадке. Это освобождает место для дополнительных элементов. Основной момент, который нужно уточнить — работал ли с готовыми щитами ваш мастер раньше или это первый опыт. В частности, очень полезен бывает, особенно на этапе строительства, обычный механизм розетки.

Содержание

Сейчас в магазинах имеется большое количество электрощитов самых различных размеров и рассчитанных на определённое количество элементов.

Поэтому в схеме электрощита отсутствует заземляющая PE-шина.

Это позволяет не освобождать холодильник от запасов на время отпуска или командировки и одновременно обесточивать всё остальное для безопасности. После сборки щита его можно монтировать к стене и подключать провода от потребителей к автоматам. Мы постараемся прояснить для Вас все вопросы и указать на подводные камни.

Сегодня вы узнаете: какие требования предъявляются к конструкции электрических щитков; какими устройствами должны оснащаться электрические щитки, и какие функции выполняет устанавливаемое оборудование; как обеспечить селективность домашней электроустановки; как выбрать защитное устройство по его рабочим характеристикам; в какой последовательности осуществлять подключение защитных устройств УЗО, дифавтоматы, автоматические выключатели АВ. Если рабочих линий больше, чем на схеме, например, есть ещё гараж и мастерская, то добавляем автоматы для них и устанавливаем дополнительные УЗО для защиты от утечек тока из-за пробоев на корпус и повреждения проводки.

См. также: Гост прокладка кабелей в земле

Пример составления схемы электропроводки в частном доме

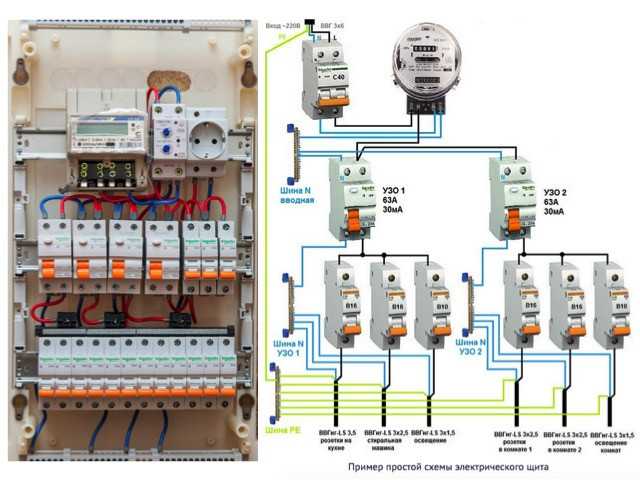

Чтобы вам были понятны обозначения и состав монтажной схемы. После вводного автомата необходимо установить УЗО. На панель — трёхфазную, на шкаф чаще всего однофазную, с установкой соответствующих автоматов и УЗО. Пример схемы подключения вводного электрощита в частном доме на в: В частных домах для электропроводки часто устанавливают распределительные щиты на В.

Если в последствии окажется, что та или иная линия перегружает какую-либо из фаз, вам достаточно на одном из кросс модулей просто поменять их местами, перекинув провода с одной шинки на другую. Закончив установку остается лишь дождаться представителей электросетевой компании, которые проверят вашу схему и организуют подключение.

Простая схема подключения электрощита частного дома 15 кВт

В них находятся коммутационные защитные устройства, которые выполняют все перечисленные выше функции. При выборе места монтажа щитка в частном доме или коттедже, нужно учитывать где и как заведён или будет заводиться кабель от ВЛ или подземной питающей линии. При явном КЗ срабатывает уже не тепловой, а электромагнитный расцепитель. Нужные отверстия выдавливаются по перфорированным линиям.

Подключение автоматического выключателя: видео, фото, ошибки

• Статья
• Видео

Процесс монтажа автоматов в электрощите довольно простой и не занимает много времени. Единственная проблема – все сделать правильно, ведь во время подсоединения проводов многие электрики-новички допускают небольшие ошибки, которые за короткий промежуток времени могут вывести аппарат из строя. В этой статье мы рассмотрим, как выполнить подключение автоматического выключателя своими руками, предоставив правила монтажа, основные ошибки и схемы.

• Типичные ошибки при монтаже
• Основной процесс
• Схемы подключения

Типичные ошибки при монтаже

Наиболее часто при монтаже электропроводки, а в частности подключении автомата, допускаются следующие ошибки:

1. Питающий провод заводится снизу. Несмотря на то, что правилами ПУЭ такой вариант электромонтажа не запрещен, мы все же не рекомендуем осуществлять подключение автоматического выключателя снизу, тем более что даже на передней панели корпуса указана схема, на которой место установки неподвижного контакта – сверху (как показано на фото ниже).
2. Контакты слишком сильно зажимаются фиксирующим винтом. Не нужно этого допускать, ведь в результате Вы можете не только повредить жилу кабеля, но и деформировать корпус изделия.
3. Проводники неправильно соединяются. Обязательное условие – фазу нужно подключить под фазой, ноль под нулем (если используется двухполюсный выключатель). Сразу же рекомендуем ознакомиться с материалом: цветовая маркировка проводов.
4. Вместо одного двухполюсного автомата используются два однополюсных. Это категорически запрещено, т.к. фаза и ноль должны разъединяться одновременно.
5. При фиксации жилы в посадочное место попадает изоляция. Обязательно зачищайте провод настолько, насколько требует паспорт модели. Если вы придавите винтом изоляцию, контакт проводника ослабнет, вследствие чего будет происходить нагревание жилы и дальнейшие неблагоприятные последствия. Для данного мероприятия рекомендуем использовать специальный инструмент для снятия изоляции.
6. Неправильно осуществляется выбор автоматического выключателя, в частности изделие не способно выдержать поступаемые нагрузки. В этом случае для начала необходимо правильно рассчитать сечение кабеля и согласно расчетным характеристикам выбрать подходящую модель.
7. При расчете подходящего автоматического выключателя значение округляется в большую сторону. К примеру, Вы посчитали, что токовая нагрузка на изделие составляет 19 Ампер. По простейшей логики электрики-новички идут в магазин и приобретают для подключения аппарат ближайшего значения — на 20 Ампер. Это огромная ошибка, т.к. рассчитанное значение является номинальным, и получается, что срабатывание защиты будет осуществляться при небольшой перегрузке проводки. Лучше приобретать выключатель с показателем в 16 Ампер, так электропроводка прослужит дольше.

Еще один важный момент, на тему которого ведется множество дискуссий — можно ли подключить автомат перед счетчиком электроэнергии или делается это только после него? Ответ — можно, и даже нужно, главное купить специальный бокс, который пломбируется представителями энергосбыта. Установка вводного автомата перед электросчетчиком позволит производить безопасную замену устройства контроля электричества как в частном доме, так и квартире.

Вот, собственно, и есть правила установки и подключения электрического автомата своими руками. Теперь перейдем к основной теме статьи.

Основной процесс

Итак, в исходном положении у нас есть электрический щит, в котором будет устанавливаться изделия, а также все провода (вводные и исходящие к потребителям).

Рассмотрим инструкцию для чайников на примере подключения двухполюсного автоматического выключателя в щитке:

1. Первым делом необходимо отключить электроэнергию и проверить ее наличие с помощью мультиметра либо индикаторной отвертки. Инструкцию по использованию мультиметра мы предоставляли читателям!
2. Автомат устанавливается на специальную посадочную DIN-рейку и защелкивается фиксатором. Можно обойтись и без дин рейки, но это менее удобно.
3. Жилы водных и исходящих проводников зачищаются на 8-10 мм.
4. В два верхних зажима нужно подключить вводной ноль и фазу (не забываем про рекомендации, указанные выше).
5. Соответственно в два нижних отверстия фиксируются исходящие ноль и фаза (те, которые идут к электроприборам, розетками и выключателям).
6. После этого место соединения проводов необходимо проверить вручную на надежность. Для этого нужно аккуратно взять проводник и пошевелить в разные стороны. Если жила останется на месте, значит подключение надежное, в противном случае обязательно подтяните винтик еще.
7. После всех электромонтажных робот подается напряжение в сеть и проверяется работоспособность изделия.

Вот и вся инструкция по подключению автоматического выключателя в однофазной цепи. Как Вы видите, ничего сложного нет, просто необходимо быть внимательным. Также рекомендуем ознакомиться с видео уроком, в котором процесс подсоединения рассмотрен более подробно:

Наглядная видео инструкция

Установка некачественного однополюсного автомата

Схемы подключения

Также рекомендуем ознакомиться со схемами монтажа автоматического выключателя:

На видео более подробно рассмотрены схемы подключения однополюсного, двухполюсного, трехполюсного и четырехполюсного автомата:

Обзор схем

Вот и все, что хотелось рассказать Вам по поводу данного вопроса. Надеемся, что теперь вы полностью узнали, как самому выполнить подключение автоматического выключателя к сети и каких ошибок не следует допускать.

Похожие материалы:

• Причины срабатывания автомата
• Почему срабатывает УЗО
• Как собрать распределительный щит

Наглядная видео инструкция

Установка некачественного однополюсного автомата

Обзор схем

Как защитить свой дом

Детали

Майкл Кагелидис, магистр инженер-механик (NTUA), специалист по строительной биологии (IBE)

Защитите себя от электромагнитных полей мачт сотовой связи, сетей Wi-Fi и т. д. с помощью инновационных экранирующих материалов. Как использовать специальные светоотражающие краски, оконные пленки, ткани, балдахины, шторы и сетки.

1. Как измерить уровень радиации в моем пространстве, чтобы увидеть, есть ли причина для экранирования?
2. Как защитить помещение от излучения мачт сотовой связи, беспроводных интернет-сетей (wi-fi), беспроводных телефонов и т.п.;
3. Где обычно применяются решения для защиты от высокочастотного электромагнитного излучения?
4. Как защитить помещение от излучения линий высокого напряжения, трансформаторов, электрощитов и т.п.?
5. 3) Что такое клетка Фарадея, как ее сконструировать?

Как измерить уровень радиации в моем пространстве, чтобы увидеть, есть ли причина для защиты?

Вы можете измерять уровни радиации в своих помещениях с помощью измерителя высокочастотного излучения и измерителя низкочастотного излучения или комбинированного измерителя.

Как защитить помещение от излучения мачт сотовой связи, беспроводных сетей Интернета (wi-fi), беспроводных телефонов и т.

п.;

Беспроводное излучение легко проникает в здание через окна (если стекло не имеет металлического покрытия) и в некоторой степени блокируется стенами в зависимости от толщины и типа конструкционного материала.

Электромагнитные экранирующие материалы — это специальные ткани, оконные пленки, сетки, обои и краски, которые благодаря своему особому токопроводящему составу отражают более 99% беспроводного излучения.

• Оконные пленки с металлическим покрытием или шторы со специальным переплетением меди и серебра, размещаются на окнах, значительно снижая уровни излучения от внешних источников излучения (например, мачты сотовых телефонов), поскольку окна являются наиболее уязвимыми местами к проникновению беспроводного излучения.

• Стены зданий отражают/поглощают часть внешнего беспроводного излучения в зависимости от толщины и типа конструкционного материала. Окрашивая стены электромагнитной экранирующей краской, мы можем добиться еще большего снижения излучения в помещении, что обычно желательно, когда поблизости есть источник (например, мачты сотовой связи на расстоянии <200 м). Краску можно использовать даже на полу. Эти краски обеспечивают более высокие коэффициенты ослабления излучения даже для очень высокочастотного излучения, а также экранируют от низкочастотных электрических полей (например, от проводов, электроприборов и т. д.).

• На еще не оштукатуренных стенах или на неуложенных полах можно разместить специальную сетку из нержавеющей стали. Эта сетка изготовлена ​​из нержавеющей стали, поэтому ее можно легко использовать на открытом воздухе (например, прибивать ее гвоздями к наружным стенам).
• Электромагнитная экранирующая ткань, отражающая беспроводное излучение, может быть размещена под диваном или кроватью, когда источник излучения находится внизу (например, беспроводной модем от соседа).
• Практичные решения для спальни предлагают экранированные балдахины. Они препятствуют проникновению излучения со всех сторон, кроме нижней части кровати (но вы можете подложить под кровать экранирующую ткань). С такими навесами вы получаете минимальное нарушение сна от ваших нынешних и будущих беспроводных источников излучения и ежедневно отдыхаете от электромагнитного загрязнения.

Фактическая скорость ослабления излучения зависит от отражения, обеспечиваемого каждым материалом, а также от покрытия поверхностей. Любое неэкранированное пятно является потенциальной точкой проникновения, которая может снизить локальный или общий результат проекта экранирования.

Использование основных экранирующих материалов, обеспечивающих коэффициенты экранирования 20-40 дБ (краска, оконные пленки, шторы, козырьки и сетки) на более чем 50% поверхностей помещения, как правило, означает практическое снижение показателей радиации более чем на 90%. Для более высоких коэффициентов экранирования >99%, которые обычно желательны при записи значений >10 000 микроватт/м2, мы рекомендуем использовать материалы, обеспечивающие затухание >50 дБ (специальные обои, навесы и шторы), или комбинацию материалов (например, шторы и оконная пленка) и больший упор на предотвращение неэкранированных проемов.

Для защиты от внешних источников излучения наибольшее снижение достигается за счет экранирования окон, стен и крыш, обращенных к источнику. Экранируя другие стороны помещения, мы также уменьшаем проникновение излучения через отражения. Экранирование со всех сторон представляет собой превентивную меру защиты от возможности появления в будущем новых источников излучения.

Решения для электромагнитного экранирования особенно рекомендуются в спальнях, поскольку искусственные электромагнитные помехи считаются более раздражающими в критические часы сна.

Обычные металлические сетки из-за большого раскрытия отверстий обеспечивают низкую скорость экранирования, особенно на высоких частотах. Кроме того, такие материалы, как алюминиевая фольга, не подходят для использования в качестве экранирующих материалов, поскольку они не пропускают воздух, часто удерживают влагу (вызывая появление плесени в стенах) и со временем окисляются.

Где обычно применяются решения для защиты от высокочастотного электромагнитного излучения?

• В домах рядом с вышками сотовой связи, радиовещательными антеннами и т. д. (наиболее обременены помещения с окнами, имеющими визуальный контакт с антенной).
• В многоквартирных домах в связи с наличием множества беспроводных телефонов и беспроводных интернет-сетей.
• В густонаселенных районах из-за наличия большего количества мачт сотовой связи.
• На верхних этажах зданий, которые более подвержены воздействию всех видов беспроводного излучения, чем первый этаж или подвальные помещения.
• В школах, детских садах, родильных домах, больницах, домах престарелых и т. д. в связи с большей чувствительностью детей, плодов, беременных женщин, больных и пожилых людей к беспроводному излучению.
• В отелях, спа, медицинских центрах, клиниках и т. д., где требуется создать зоны с нулевым излучением беспроводной сети.
• В офисных зданиях с высоким уровнем использования беспроводных устройств.
• В домах из дерева или с тонкими стенами, в которые легко проникает беспроводное излучение.

Экранирующие материалы являются единственным решением для защиты от постоянного увеличения электромагнитного загрязнения от мачт сотовой связи, радиовещательных антенн, беспроводных интернет-сетей (Wi-Fi), беспроводных телефонов, спутников, радаров, сетей WI-MAX (широкий диапазон Wi-Fi). Fi), антенны министерств, посольств, армии, антенны радиолюбителей, полиции, частных охранных предприятий, транспортных компаний и таксомоторных сетей связи, умные счетчики и множество других беспроводных приложений.

«Главной современной угрозой для здоровья общества является техногенный «электросмог». Это неионизирующее электромагнитное загрязнение технологического происхождения особенно коварно, поскольку оно ускользает от обнаружения органами чувств — обстоятельство, которое, как правило, способствует довольно легкомысленному отношению, особенно в отношении необходимости обеспечения адекватной степени личной безопасности. защита. Но природа загрязнения такова, что буквально «негде спрятаться». Д-р Джерард Хайланд, биофизик, Уорикский университет, дважды нобелевский лауреат Медицина  [1]

Как защитить помещение от излучения линий высокого напряжения, трансформаторов, электрощитов и т.п.?

Эти источники генерируют магнитные поля из-за утечки тока и электрические поля из-за наличия напряжения.

Экранирование магнитных полей

Магнитные поля проникают в большинство материалов без воздействия .

Магнитные экранирующие материалы обладают очень высокой проницаемостью и «притягивают» силовые линии магнитного поля, заставляя их проходить сквозь них, тем самым снижая значения магнитного поля в остальном пространстве. Они также очень дороги.

Такие материалы, как медь, свинец или алюминий, не подходят для экранирования магнитных полей, как считают многие, потому что они имеют очень низкую проницаемость (относительная проницаемость ~ 1). Материалами магнитного экранирования являются металлические сплавы, керамика и т. д. с гораздо более высокой проницаемостью (относительная проницаемость >2000).

В помещениях с окнами обычно требуется экранирование окон для достижения значительного снижения. Кроме того, вы можете создавать определенные структуры, которые охватывают только определенные области (например, рабочее место, кровать и т. д.).

Из-за ограничений по стоимости и эффективности их использование рекомендуется только в случаях очень высоких значений радиации, когда невозможно удалиться от источника.

Защита от небольших трансформаторов, двигателей и электрических панелей относительно проще, потому что вы можете экранировать источник, а не всю комнату.

Экранирование электрических полей

Линии электрических полей направлены от точек с более высоким напряжением к точкам с более низким напряжением и притягиваются к заземленным проводящим материалам.

Таким образом, электрические поля от линий высокого напряжения, как правило, вообще не воздействуют на интерьеры соседних зданий, так как они заземлены большинством строительных материалов  (возможное исключение: деревянные дома).

Однако на открытых площадках вблизи линий высокого напряжения электрические поля могут быть сильными. Электрические поля можно уменьшить, поместив деревья или другие заземленные токопроводящие объекты (например, сетку из нержавеющей стали) лицом к высоковольтным линиям электропередач.

Электрические поля внутри помещений, вызванные электрическими устройствами, кабелями электроустановок зданий, электрическими панелями и т. д. Удобным решением для их экранирования электрических полей является использование проводящей краски или токопроводящих навесов над кроватью, которые заземлены и тянут электрические поля.

3) Что такое клетка Фарадея, как ее сконструировать?

Клеткой Фарадея называют каждую проводящую оболочку, покрывающую все поверхности помещения и экранирующую большинство видов искусственного электромагнитного излучения (исключение: низкочастотные магнитные поля).

Чтобы создать клетку Фарадея, вы покрываете каждую поверхность комнаты заземленными экранирующими материалами (краска, сетка и т. д.).

Токопроводящие балдахины для кровати — это простое решение для создания клетки Фарадея в зоне кровати.

Создание клетки Фарадея используется для:

• Защита чувствительного к электромагнитным помехам электронного оборудования в лабораториях, больницах, диагностических центрах, студиях звукозаписи и т. д.
• Предотвращение кражи беспроводных данных из корпоративных зданий, военных объектов и т. д.
• поддержание функциональности электроприборов, автомобилей и т. д. во время солнечной или геомагнитной бури (имели место в недавней истории, вызывали серьезные повреждения и считаются вероятными в ближайшем будущем) или из-за излучения ЭМИ (электромагнитного импульса) в случае война с электромагнитным или ядерным оружием (популярная теория в основном в США).

[1] Г.Дж. Хайланд, Уорикский университет, Международный институт биофизики, «Физиологические и экологические эффекты неионизирующего электромагнитного излучения» http://www.feb.se/EMFguru/EMF/Physiological.html

*Этот веб-сайт связан с представленными продавцами, что означает, что мы получаем комиссию каждый раз, когда кто-то покупает на нашем веб-сайте.

Основы работы в сети | IBM

Автор:
IBM Cloud Education

17 марта 2021 г.

Из этого введения в работу с сетями вы узнаете, как работают компьютерные сети, какая архитектура используется для проектирования сетей и как обеспечить их безопасность.

Что такое компьютерная сеть?

Компьютерная сеть состоит из двух или более компьютеров, которые соединены либо кабелями (проводными), либо WiFi (беспроводными) с целью передачи, обмена или совместного использования данных и ресурсов. Вы строите компьютерную сеть, используя оборудование (например, маршрутизаторы, коммутаторы, точки доступа и кабели) и программное обеспечение (например, операционные системы или бизнес-приложения).

Географическое положение часто определяет компьютерную сеть. Например, LAN (локальная сеть) соединяет компьютеры в определенном физическом пространстве, например в офисном здании, тогда как WAN (глобальная сеть) может соединять компьютеры на разных континентах. Интернет является крупнейшим примером глобальной сети, соединяющей миллиарды компьютеров по всему миру.

Вы можете дополнительно определить компьютерную сеть по протоколам, которые она использует для связи, физическому расположению ее компонентов, способу управления трафиком и ее назначению.

Компьютерные сети позволяют общаться в любых деловых, развлекательных и исследовательских целях. Интернет, онлайн-поиск, электронная почта, обмен аудио и видео, онлайн-торговля, прямые трансляции и социальные сети — все это существует благодаря компьютерным сетям.

Типы компьютерных сетей

По мере развития сетевых потребностей менялись и типы компьютерных сетей, которые удовлетворяют эти потребности. Вот наиболее распространенные и широко используемые типы компьютерных сетей:

• LAN (локальная сеть):  Локальная сеть соединяет компьютеры на относительно небольшом расстоянии, позволяя им обмениваться данными, файлами и ресурсами. Например, локальная сеть может соединять все компьютеры в офисном здании, школе или больнице. Как правило, локальные сети находятся в частной собственности и под управлением.

• WLAN (беспроводная локальная сеть):  WLAN похожа на локальную сеть, но соединения между устройствами в сети осуществляются по беспроводной сети.

• WAN (глобальная сеть):  Как видно из названия, глобальная сеть соединяет компьютеры на большой территории, например, из региона в регион или даже из одного континента в другой. Интернет — это крупнейшая глобальная сеть, соединяющая миллиарды компьютеров по всему миру. Как правило, для управления глобальной сетью используются модели коллективного или распределенного владения.

• MAN (городская сеть): MAN обычно больше, чем LAN, но меньше, чем WAN. Города и правительственные учреждения обычно владеют и управляют MAN.

• PAN (персональная сеть):  PAN обслуживает одного человека. Например, если у вас есть iPhone и Mac, вполне вероятно, что вы настроили PAN, которая обменивается и синхронизирует контент — текстовые сообщения, электронные письма, фотографии и многое другое — на обоих устройствах.

• SAN (сеть хранения данных):  SAN — это специализированная сеть, обеспечивающая доступ к хранилищу на уровне блоков — общей сети или облачному хранилищу, которое для пользователя выглядит и работает как накопитель, физически подключенный к компьютеру. (Дополнительную информацию о том, как SAN работает с блочным хранилищем, см. в разделе «Блочное хранилище: полное руководство».)

• CAN (сеть кампуса):  CAN также известна как корпоративная сеть. CAN больше, чем LAN, но меньше, чем WAN. CAN обслуживают такие объекты, как колледжи, университеты и бизнес-кампусы.

• VPN (виртуальная частная сеть): VPN — это безопасное двухточечное соединение между двумя конечными точками сети (см. «Узлы» ниже). VPN устанавливает зашифрованный канал, который сохраняет личность пользователя и учетные данные для доступа, а также любые передаваемые данные, недоступные для хакеров.

Важные термины и понятия

Ниже приведены некоторые общие термины, которые следует знать при обсуждении компьютерных сетей:

• IP-адрес : IP-адрес — это уникальный номер, присваиваемый каждому устройству, подключенному к сети, которая использует для связи Интернет-протокол. Каждый IP-адрес определяет хост-сеть устройства и местоположение устройства в хост-сети. Когда одно устройство отправляет данные другому, данные включают «заголовок», который включает IP-адрес отправляющего устройства и IP-адрес устройства назначения.

• Узлы : Узел — это точка подключения внутри сети, которая может получать, отправлять, создавать или хранить данные. Каждый узел требует, чтобы вы предоставили некоторую форму идентификации для получения доступа, например IP-адрес. Несколько примеров узлов включают компьютеры, принтеры, модемы, мосты и коммутаторы. Узел — это, по сути, любое сетевое устройство, которое может распознавать, обрабатывать и передавать информацию любому другому сетевому узлу.

• Маршрутизаторы : Маршрутизатор — это физическое или виртуальное устройство, которое отправляет информацию, содержащуюся в пакетах данных, между сетями. Маршрутизаторы анализируют данные в пакетах, чтобы определить наилучший способ доставки информации к конечному получателю. Маршрутизаторы пересылают пакеты данных до тех пор, пока они не достигнут узла назначения.

• Коммутаторы : Коммутатор — это устройство, которое соединяет другие устройства и управляет обменом данными между узлами в сети, гарантируя, что пакеты данных достигнут конечного пункта назначения. В то время как маршрутизатор отправляет информацию между сетями, коммутатор отправляет информацию между узлами в одной сети. При обсуждении компьютерных сетей «коммутация» относится к тому, как данные передаются между устройствами в сети. Три основных типа переключения следующие:

  • Коммутация каналов , которая устанавливает выделенный канал связи между узлами в сети. Этот выделенный путь гарантирует, что во время передачи будет доступна вся полоса пропускания, что означает, что никакой другой трафик не может проходить по этому пути.

  • Коммутация пакетов предполагает разбиение данных на независимые компоненты, называемые пакетами, которые из-за своего небольшого размера предъявляют меньшие требования к сети. Пакеты проходят через сеть к конечному пункту назначения.

  • Коммутация сообщений отправляет сообщение целиком с узла-источника, перемещаясь от коммутатора к коммутатору, пока не достигнет узла назначения.

• Порты : Порт идентифицирует конкретное соединение между сетевыми устройствами. Каждый порт идентифицируется номером. Если вы считаете IP-адрес сопоставимым с адресом отеля, то порты — это номера люксов или комнат в этом отеле. Компьютеры используют номера портов, чтобы определить, какое приложение, служба или процесс должны получать определенные сообщения.

• Типы сетевых кабелей : Наиболее распространенными типами сетевых кабелей являются витая пара Ethernet, коаксиальный и оптоволоконный кабель. Выбор типа кабеля зависит от размера сети, расположения сетевых элементов и физического расстояния между устройствами.

Примеры компьютерных сетей

Проводное или беспроводное соединение двух или более компьютеров с целью обмена данными и ресурсами образует компьютерную сеть. Сегодня почти каждое цифровое устройство принадлежит к компьютерной сети.

В офисе вы и ваши коллеги можете совместно использовать принтер или систему группового обмена сообщениями. Вычислительная сеть, которая позволяет это, вероятно, представляет собой локальную сеть или локальную сеть, которая позволяет вашему отделу совместно использовать ресурсы.

Городское правительство может управлять общегородской сетью камер наблюдения, которые отслеживают транспортный поток и происшествия. Эта сеть будет частью MAN или городской сети, которая позволит персоналу городских экстренных служб реагировать на дорожно-транспортные происшествия, советовать водителям альтернативные маршруты движения и даже отправлять дорожные билеты водителям, проезжающим на красный свет.

The Weather Company работала над созданием одноранговой ячеистой сети, которая позволяет мобильным устройствам напрямую связываться с другими мобильными устройствами, не требуя подключения к Wi-Fi или сотовой связи. Проект Mesh Network Alerts позволяет доставлять жизненно важную информацию о погоде миллиардам людей даже без подключения к Интернету.

Компьютерные сети и Интернет

Интернет представляет собой сеть сетей, соединяющую миллиарды цифровых устройств по всему миру. Стандартные протоколы обеспечивают связь между этими устройствами. Эти протоколы включают протокол передачи гипертекста («http» перед всеми адресами веб-сайтов). Интернет-протокол (или IP-адреса) — это уникальные идентификационные номера, необходимые для каждого устройства, имеющего доступ в Интернет. IP-адреса сопоставимы с вашим почтовым адресом, предоставляя уникальную информацию о местоположении, чтобы информация могла быть доставлена ​​правильно.

Поставщики услуг Интернета (ISP) и поставщики сетевых услуг (NSP) предоставляют инфраструктуру, позволяющую передавать пакеты данных или информации через Интернет. Каждый бит информации, отправленной через Интернет, не поступает на каждое устройство, подключенное к Интернету. Это комбинация протоколов и инфраструктуры, которая точно сообщает информации, куда идти.

Как они работают?

Компьютерные сети соединяют такие узлы, как компьютеры, маршрутизаторы и коммутаторы, с помощью кабелей, оптоволокна или беспроводных сигналов. Эти соединения позволяют устройствам в сети обмениваться информацией и ресурсами.

Сети следуют протоколам, которые определяют способ отправки и получения сообщений. Эти протоколы позволяют устройствам обмениваться данными. Каждое устройство в сети использует интернет-протокол или IP-адрес, строку цифр, которая однозначно идентифицирует устройство и позволяет другим устройствам распознавать его.

Маршрутизаторы — это виртуальные или физические устройства, облегчающие связь между различными сетями. Маршрутизаторы анализируют информацию, чтобы определить наилучший способ доставки данных к конечному пункту назначения. Коммутаторы соединяют устройства и управляют связью между узлами внутри сети, гарантируя, что пакеты информации, перемещающиеся по сети, достигают своего конечного пункта назначения.

Архитектура

Архитектура компьютерной сети определяет физическую и логическую структуру компьютерной сети. В нем описывается, как компьютеры организованы в сети и какие задачи возлагаются на эти компьютеры. Компоненты сетевой архитектуры включают аппаратное обеспечение, программное обеспечение, средства передачи (проводные или беспроводные), топологию сети и протоколы связи.

Основные типы сетевой архитектуры

Существует два типа сетевой архитектуры: одноранговая (P2P) и клиент/сервер . В архитектуре P2P два или более компьютеров связаны как «равноправные», что означает, что они имеют равную мощность и привилегии в сети. Сеть P2P не требует центрального сервера для координации. Вместо этого каждый компьютер в сети действует как клиент (компьютер, которому требуется доступ к службе), так и сервер (компьютер, который обслуживает потребности клиента, обращающегося к службе). Каждый одноранговый узел делает некоторые из своих ресурсов доступными для сети, разделяя хранилище, память, пропускную способность и вычислительную мощность.

В сети клиент/сервер центральный сервер или группа серверов управляют ресурсами и предоставляют услуги клиентским устройствам в сети. Клиенты в сети общаются с другими клиентами через сервер. В отличие от модели P2P, клиенты в архитектуре клиент/сервер не делятся своими ресурсами. Этот тип архитектуры иногда называют многоуровневой моделью, поскольку он разработан с несколькими уровнями или уровнями.

Топология сети

Топология сети относится к тому, как организованы узлы и каналы в сети. Сетевой узел — это устройство, которое может отправлять, получать, хранить или пересылать данные. Сетевой канал соединяет узлы и может быть кабельным или беспроводным каналом.

Понимание типов топологии обеспечивает основу для построения успешной сети. Существует несколько топологий, но наиболее распространенными являются шина, кольцо, звезда и ячеистая сеть:

• Топология сети шины — это когда каждый сетевой узел напрямую подключен к основному кабелю.

• В кольцевой топологии узлы соединены в петлю, поэтому каждое устройство имеет ровно двух соседей. Соседние пары соединяются напрямую; несмежные пары связаны косвенно через несколько узлов.

• В топологии сети звезда все узлы подключены к одному центральному концентратору, и каждый узел косвенно подключен через этот концентратор.

• Топология сетки определяется перекрывающимися соединениями между узлами. Вы можете создать полносвязную топологию, в которой каждый узел в сети соединен со всеми остальными узлами. Вы также можете создать топологию частичной сетки, в которой только некоторые узлы соединены друг с другом, а некоторые связаны с узлами, с которыми они обмениваются наибольшим количеством данных. Полноячеистая топология может быть дорогостоящей и трудоемкой для выполнения, поэтому ее часто используют для сетей, требующих высокой избыточности. Частичная сетка обеспечивает меньшую избыточность, но является более экономичной и простой в реализации.

Безопасность

Безопасность компьютерной сети защищает целостность информации, содержащейся в сети, и контролирует доступ к этой информации. Политики сетевой безопасности уравновешивают необходимость предоставления услуг пользователям с необходимостью контроля доступа к информации.

Существует много точек входа в сеть. Эти точки входа включают аппаратное и программное обеспечение, из которых состоит сама сеть, а также устройства, используемые для доступа к сети, такие как компьютеры, смартфоны и планшеты. Из-за этих точек входа сетевая безопасность требует использования нескольких методов защиты. Средства защиты могут включать брандмауэры — устройства, которые отслеживают сетевой трафик и предотвращают доступ к частям сети на основе правил безопасности.

Процессы аутентификации пользователей с помощью идентификаторов пользователей и паролей обеспечивают еще один уровень безопасности. Безопасность включает в себя изоляцию сетевых данных, чтобы доступ к служебной или личной информации был сложнее, чем к менее важной информации. Другие меры сетевой безопасности включают обеспечение регулярного обновления и исправления аппаратного и программного обеспечения, информирование пользователей сети об их роли в процессах безопасности и информирование о внешних угрозах, осуществляемых хакерами и другими злоумышленниками. Сетевые угрозы постоянно развиваются, что делает сетевую безопасность бесконечным процессом.

Использование общедоступного облака также требует обновления процедур безопасности для обеспечения постоянной безопасности и доступа. Для безопасного облака требуется безопасная базовая сеть.

Ознакомьтесь с пятью основными соображениями (PDF, 298 КБ) для обеспечения безопасности общедоступного облака.

Ячеистые сети

Как отмечалось выше, ячеистая сеть — это тип топологии, в котором узлы компьютерной сети соединяются с максимально возможным количеством других узлов. В этой топологии узлы взаимодействуют друг с другом, чтобы эффективно направлять данные к месту назначения. Эта топология обеспечивает большую отказоустойчивость, поскольку в случае отказа одного узла существует множество других узлов, которые могут передавать данные. Ячеистые сети самонастраиваются и самоорганизуются в поисках самого быстрого и надежного пути для отправки информации.

Тип ячеистых сетей

Существует два типа ячеистых сетей — полная и частичная:

• В полноячеистой топологии каждый узел сети соединяется с каждым другим узлом сети, обеспечивая высочайший уровень отказоустойчивости. . Однако его выполнение обходится дороже. В топологии с частичной сеткой подключаются только некоторые узлы, обычно те, которые чаще всего обмениваются данными.
• Беспроводная ячеистая сеть может состоять из десятков или сотен узлов. Этот тип сети подключается к пользователям через точки доступа, разбросанные по большой территории.

Балансировщики нагрузки и сети

Балансировщики нагрузки эффективно распределяют задачи, рабочие нагрузки и сетевой трафик между доступными серверами. Думайте о балансировщиках нагрузки как об управлении воздушным движением в аэропорту. Балансировщик нагрузки отслеживает весь трафик, поступающий в сеть, и направляет его на маршрутизатор или сервер, которые лучше всего подходят для управления им. Целями балансировки нагрузки являются предотвращение перегрузки ресурсов, оптимизация доступных ресурсов, сокращение времени отклика и максимизация пропускной способности.

Полный обзор балансировщиков нагрузки см. в разделе Балансировка нагрузки: полное руководство.

Сети доставки контента

Сеть доставки контента (CDN) — это сеть распределенных серверов, которая доставляет временно сохраненные или кэшированные копии контента веб-сайта пользователям в зависимости от их географического положения. CDN хранит этот контент в распределенных местах и ​​предоставляет его пользователям, чтобы сократить расстояние между посетителями вашего сайта и сервером вашего сайта. Кэширование контента ближе к вашим конечным пользователям позволяет вам быстрее обслуживать контент и помогает веб-сайтам лучше охватить глобальную аудиторию. CDN защищают от всплесков трафика, сокращают задержки, снижают потребление полосы пропускания, ускоряют время загрузки и уменьшают влияние взломов и атак, создавая слой между конечным пользователем и инфраструктурой вашего веб-сайта.

Потоковое мультимедиа, мультимедиа по запросу, игровые компании, создатели приложений, сайты электронной коммерции — по мере роста цифрового потребления все больше владельцев контента обращаются к CDN, чтобы лучше обслуживать потребителей контента.

Компьютерные сетевые решения и IBM

Компьютерные сетевые решения помогают компаниям увеличить объем трафика, сделать пользователей счастливыми, защитить сеть и упростить предоставление услуг. Лучшее решение для компьютерной сети, как правило, представляет собой уникальную конфигурацию, основанную на вашем конкретном типе бизнеса и потребностях.

Сети доставки контента (CDN), балансировщики нагрузки и сетевая безопасность — все, что упоминалось выше, — это примеры технологий, которые могут помочь компаниям разработать оптимальные компьютерные сетевые решения. IBM предлагает дополнительные сетевые решения, в том числе:

• Устройства шлюза — это устройства, которые обеспечивают улучшенный контроль над сетевым трафиком, позволяют повысить производительность вашей сети и повысить ее безопасность. Управляйте своими физическими и виртуальными сетями для маршрутизации нескольких VLAN, для брандмауэров, VPN, формирования трафика и многого другого.
• Direct Link обеспечивает безопасность и ускоряет передачу данных между частной инфраструктурой, мультиоблачными средами и IBM Cloud.
• Облачные интернет-сервисы — это функции безопасности и производительности, предназначенные для защиты общедоступного веб-контента и приложений до того, как они попадут в облако. Получите защиту от DDoS-атак, глобальную балансировку нагрузки и набор функций безопасности, надежности и производительности, предназначенных для защиты общедоступного веб-контента и приложений до того, как они попадут в облако.

Сетевые сервисы в IBM Cloud предоставляют вам сетевые решения для улучшения вашего трафика, обеспечения удовлетворенности ваших пользователей и легкого предоставления ресурсов по мере необходимости.

Приобретите навыки работы с сетью и получите профессиональную сертификацию IBM, пройдя курсы в рамках профессиональной учебной программы Cloud Site Reliability Engineers (SRE).
