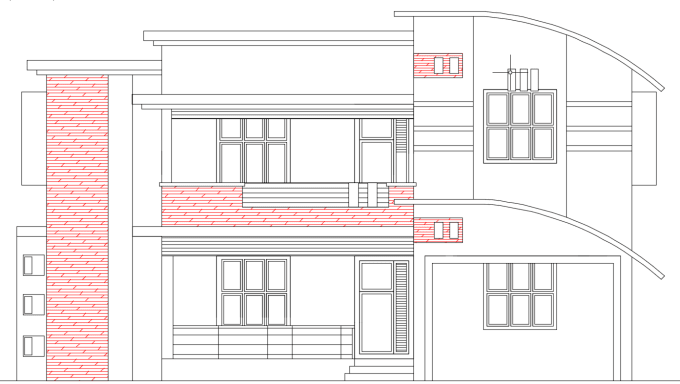

Как нарисовать проект дома в автокаде: делаем чертежи проектов сами в режиме онлайн

Содержание

Как нарисовать план дома на компьютере самому: выбор бесплатной программы на русском для проекта в 3д, чертеж на бумаге

Чтобы планировка гарантированно была безупречной, чаще всего нанимают профессионального планировщика. Однако на это необходимы лишние затраты. А как же быть, если нет средств на оплату специалиста? При наличии компьютера, базовых знаний и навыков можно нарисовать план дома на компьютере самому. Рассмотрим, как это сделать.

Когда выбрали внешний вид дома, составьте его план. Он – основа вашего проекта. Профессиональные архитекторы рекомендуют принять во внимание ориентацию по сторонам света (от неё зависит конечное расположение комнат).

Фундамент и стройматериалы для основания играют важную роль. Это основная часть планировки здания, которая зависит от обоих факторов: от веса материалов зависит фундамент строения.

Способ возведения фундамента выбран. Далее стоит выделить помещения, которые будут предназначены для каждого проживающего в доме человека, рассчитать их площадь. Размеры комнаты влияют на комфорт человека, ведь для каждого они будут разными. Если строение не одноэтажное, распределите комнаты на этажах дома по назначению. Мнение дизайнера на этом этапе также важно.

Что нужно учитывать

На листе бумаги рассчитайте габариты будущего домика, учитывая площадь участка. Самостоятельное составление проекта дома требует особого внимания к каждой детали: дверям, крыше, окнам, перекрытиям. Вот важные факторы, которые нужно учитывать при проектировании:

1. Количество и размер комнат. Этот фактор зависит от количества жильцов в доме, образа жизни каждого. Помните, что привычки с возрастом меняется.

Принципы построения разреза здания, документы которые нужно знать и требования к чертежам

2. Температура.

В областях с холодным климатом рекомендуют использовать энергосберегающие технологии:

На окна ставить двух или трёхкамерные стеклопакеты,
Сократить до минимума периметр строения, размер каждой комнаты,
Конструкцию стен делать многослойной,
В дверях использовать тамбуры,

Для областей с тёплым климатом:

Рекомендуется добавление открытых террас, балконов и лоджий,
Покрывать грунтом, растущей зеленью эксплуатируемые плоские крыши,
Использовать вертикальное озеленение стен строения,
Устанавливать кондиционеры в помещениях.

3. Осадки.

Если в вашем регионе высокий уровень влажности, особое внимание уделите гидроизоляции:

Не скупитесь на водостоки и качество гидроизоляции. Также важно предусмотреть систему дренажа с отводом воды в канализацию, если вблизи жилья она есть, или канавы,
Не будет лишней проверка расчётной нагрузки на стропила крыши (позаботьтесь о защите дома от снега).

4. Ветер

Можно учесть розу ветров вашего региона. При сильных ветрах форточки поменьше делайте с той стороны, откуда они дуют, а форточки больших размеров – с обратной стороны фасада здания.

5. Архитектурно-строительные требования

Проектная документация должна соответствовать архитектурно-строительным нормам и требованиям. Рассмотрим, какие из них желательно знать, чтобы корректно составить техническое задание для создания проекта:

Общие комнаты и гостиные площадью не должны быть менее 16 кв.м.,
Для кухонь и других жилых комнат необходимым размером является 9 кв. м. или более,
Высота жилых помещений – минимум 2.8 м., для районов с жарким и сухим климатом – 3 м.
Минимальная высота подвала – 1.8 м.,
Не проектируйте санузлы над жилыми помещениями. Это может привести к протечкам,
Санузлы желательно устраивать без непосредственного входа из кухни и жилых комнат. Так будет исключено попадание неприятных запахов. Если эта рекомендация не выполняется, тогда обеспечьте хорошую вытяжку,
Обязательно должен быть доступ работников пожарной службы и средств пожаротушения к местам возгорания в случае пожара.

Что представляет из себя технический план и для чего он нужен?

Как составить план дома самостоятельно

При составлении проекта дома, в первую очередь, правильно будет узнать о свойствах грунтов на территории будущего жилья, а также высоту, на которой залегают грунтовые воды. Особенно важна эта информация при планировке фундамента с подвалом. Такие работы лучше проводить к концу осени или началу весны, когда грунтовые воды подняты максимально.
Когда инженерно-геологические исследования закончены и получено заключение, нарисуйте план для строительства подвала. Если грунтовые воды на слишком высоком уровне, а площадь позволяет, то подвал рекомендуется заменить дополнительным помещением в доме.
Далее выберите материал, который будет использоваться в строении. После этого принимайтесь за проект дома и работайте над чертежами. В целях экономии выбирайте простые проекты. Любое усложнение модели строения повлияет на стоимость готового проекта. Это же касается и крыши: количество стыков, изгибов повлияет на её стоимость. Крыши сложной формы менее надёжны, ведь через некоторое время в таких местах может образоваться течь.
Чтобы энергосбережение было более эффективным, для нежилых помещений окна располагайте с северной стороны, а для жилых комнат – с южной. Учитывайте и то, что на энергозатратность постройки повлияют материалы теплоизоляции, расположение и размеры окон. Также выберите толщину стен дома.
В план первого этажа желательно внести тамбур, гостиную, кухню (столовую), санитарные комнаты, котельную. Второй этаж обычно предназначен для спальных комнат, санузла, а если позволяет площадь строения, то для ещё одной гостиной.
Общие и гостиные комнаты по площади не должны быть менее 16 кв.м., кухни и другие жилые помещения – от 9 кв. м. В зависимости от количества и площади помещений будут зависеть общие габариты дома.

Важно, чтобы расположенные объекты не препятствовали свободному перемещению по территории дома.

полезные рекомендации – советы Dom-stroy.kiev.ua

Некоторые люди хотят не просто уже купить готовый проект, но и составить проект дома самостоятельно. Времени это может занять не мало, но Dom-stroy готов вам помочь в этом вопросе.

Проект дома самостоятельно

Проектирование домов самостоятельно может привести к воплощению ваши желаний, а также к уникальному и не похожему дому на других. Количество комнат и этажей, таким образом, будет спланировано по вашему желанию. Подобрать нужные материалы и минимизировать финансовые затраты, с лёгкостью поможет вам Dom-stroy.

Начинать проект дома самостоятельно стоит с выбора подходящей территории – разработать план участка. Для этого лучше всего подойдёт миллиметровая бумага в масштабе. При планировке не стоит забывать о расположении вашего дома, относительно сторонам света, а также о том, какой пейзаж вы будете наблюдать из окон.

Следующим этапом будет представление о форме, особенностях конструкции и дизайне дома. Материалы – очень важный аспект в проектировке. Так как именно от них будет зависеть высота и ширина здания. После этого стоит приступить к вопросу о количестве комнат, которое вы желаете иметь в своём доме. Если есть намерения построить более одного этажа, не забудьте о такой конструкции, как лестница. Разновидности этой части дома могут быть довольно обширными и зависят только от ваших предпочтений. Самое важное – это высокая безопасность и надёжность лестницы. Так же, очень важно учитывать при проектировке дома то, кто будет в нём проживать. Будет это молодая семья или пенсионеры – стоит брать в расчёт все требования возрастного характера. В конечном итоге у вас должен быть план фасада, кровли и этажей дома.

Вопросы, касающиеся фундамента, очень важны. В нём вам точно никак не обойтись без специалистов Dom-stroy. Так как следует учитывать типы грунтов данной местности, глубину х промерзания, а также глубину нахождения подземных вод.

Архитектурные и инженерные вопросы

Проектирование домов самостоятельно предусматривает следующим действием планировку инженерных сетей: электроснабжение, отопление, вентиляция и, конечно же, канализация дома. Естественно тут, тоже лучше не обходиться без специалистов компании Dom-stroy, для грамотного и корректного прохождения процесса.

Для прорисовки общего плана проекта дома самому, вполне можно обратиться к специальной компьютерной программе. Такие программы не смогут дать вам дельный совет по поводу подходящих материалов для постройки дома. А вот дать вам проект в реалистическом и наглядном виде, им вполне под силу. Такими программами являются AutoCAD, ArchiCAD, ArCon и многие другие.

Не забываете о том, что планировкой дома занимается сразу целая группа специалистов. И каждый из них отвечает за определённый раздел. А постичь все тонкости, нюансы и сделать проект дома самостоятельно – просто невозможно. Но специалисты Dom-stroy с радостью вам помогут. Учитывая все аспекты, включая пожарную и другие виды безопасности, мы грамотно произведём все расчёты по вопросам проектирования дома, склоняясь, при этом на ваши пожелания и замечания.

Глава 2.

Рисование планов этажей – Учебные пособия по программам визуальной графической коммуникации для дизайна интерьера

Часть первая. Автокад

По завершении этого занятия учащиеся смогут:

(CO 1) Понимать слои — имя, тип линии, толщину и цвет
(CO 2) Рисование осевых линий — объектная привязка, линия, перемещение и смещение

100010

Основные моменты сеанса

В конце занятия учащиеся могут создать приведенную ниже графику.

Содержание лекций

(CO 1) Общие сведения о слоях — название, тип линии, толщина и цвет

Концепция слоев в САПР

Архитекторы и дизайнеры используют слои в векторных САПР.

Концепция слоев позволяет организовать информацию САПР, облегчает визуальное отображение информации на экране компьютера и позволяет эффективно преобразовывать информацию в обычные печатные носители чертежей.

Эффективное использование слоев может сократить время подготовки документа и улучшить координацию документов.

Американский институт архитекторов и Национальный стандарт САПР опубликовали «Руководство по слоям САПР AIA».

Использование слоев может упростить управление и интерпретацию ваших рисунков как для вас, так и для вашей команды. Например, вы можете нарисовать внутренние стены на одном слое, а мебель — на другом, используя другой цвет. Вы можете быстро отключить слой мебели на плане этажа и включить слой мебели на плане мебели.

Вы можете управлять слоями из диспетчера свойств слоев.

Каждому слою назначен набор свойств.

Имя
Включение/выключение
Freeze — выглядит так же, как включение и выключение, но использует меньше памяти. Повысить скорость работы.
Замок
График — отображается на экране, но не печатается.
Color — Он для работы на экране — легче распознавать слои по цвету. Обычно отпечатки черно-белые.
Толщина линии — важно для определения иерархии линий
Тип линии
Прозрачность – редко используется
Описание – примечание для слоя

Создание слоев для проекта

[ШАГ 01] Откройте панель «Диспетчер свойств слоев», щелкнув значок [Свойства слоя] на вкладке [Главная] на панели [Слои].
[ШАГ 02] Щелкните [Новый слой] или нажмите [Alt+N], чтобы добавить новый слой

[ШАГ 03] Переименуйте имя слоя, дважды щелкнув имя слоя, на A-WALL

[ШАГ 04] Обновите цвет слоя, щелкнув раздел цвета на ЖЕЛТЫЙ

[ШАГ 05] Обновите вес линии слоя, щелкнув раздел Вес линии до 0,5
[ШАГ 06] Повторите шаги с [ШАГ 02] по [ШАГ 05], чтобы создать перечисленные ниже слои.

Примечание 1. Чтобы обновить тип линии, щелкните тип линии, который вы хотите обновить, и нажмите [ЗАГРУЗИТЬ], найдите тип линии, который вы хотите использовать для слоя, и нажмите [ОК], щелкните загруженную линию. введите, чтобы применить, и нажмите [OK], чтобы применить.

Примечание 1А. Из-за проблемы с масштабом тип линии не будет отображаться правильно. Чтобы исправить масштаб типа линии, введите [lts] на клавиатуре, нажмите клавишу [Enter] и введите [number]. Для этого проекта попробуйте [10]

Примечание 2. Имя слоя основано на рекомендациях по слоям AIA CAD, измененных инструктором. Если вам нужны другие слои, пожалуйста, обратитесь к руководству.

Применить слой к модели

[Метод 1]

[ШАГ 01] Уточните линию/линии или элемент/элементы, к которым вы хотите применить слой
[ШАГ 02] Выберите слой, к которому вы хотите применить, тогда слой элемента будет изменен

[Метод 2]

[ШАГ 01] Выберите слой, который вы хотите нарисовать
[ШАГ 02] Нарисуйте линию/линии или элемент/элементы внутри слоя

[Способ 3]

Используйте команду [MATCHPROP] или [MA] — сопоставьте свойство, чтобы скопировать стиль слоя в другой

Совет. Я предпочитаю использовать этот метод для ускорения работы — рисуйте линии со всеми слоями с именем сбоку от рисунка и используйте команду соответствия свойств всякий раз, когда это необходимо. Вы можете сэкономить время, чтобы найти слой и выбрать его из раскрывающегося меню.

(CO 2) Начертить сетку осевых линий и столбцов – объектная привязка, линия, перемещение и смещение

Проведение осевой линии может быть первым шагом в построении плана этажа. Порядок рисования зависит от этапа проектирования и от того, кто рисует. Тем не менее, установка осевых линий может быть проще для рисования плана этажа, чем начинать с нуля.

[ШАГ 01] Выберите правильный слой для рисования сетки столбцов. Нажмите [S-GRID] на ленте [Главная] на вкладке [Слои]
[ШАГ 02] Убедитесь, что [othormode] и [osnap] включены

Настройка OSNAP – для выбора конкретной точки элемента рекомендуется использовать объектную привязку [OSNAP]. Чтобы настроить объектную привязку, щелкните правой кнопкой мыши значок OSNAP в строке состояния и отметьте точку, которую вы хотите выбрать, когда включена объектная привязка.

Это изображение является рекомендуемыми настройками объектной привязки для 2D-черчения, основанными на опыте инструктора. Запись. Для получения дополнительной информации об OSNAP, пожалуйста, прочтите эту ссылку об использовании объектных привязок.

[ШАГ 03] Выберите [Линия] на ленте [Главная] на вкладке [Рисование] или введите [l] и нажмите [Enter] на клавиатуре, чтобы нарисовать линии
Щелкните базовую точку [0,0] и переместите мышь чтобы планировать на север, введите [25′] и нажмите [Enter] на клавиатуре

[ШАГ 04] Переместите линию сетки в центр основания здания.
Щелкните значок [Переместить] на ленте [Главная] на вкладке [Рисование]
или введите [m] и нажмите клавишу [Enter]
Щелкните среднюю точку выбранной линии, а затем щелкните среднюю точку контура здания

[ШАГ 05] Для создания вертикальных линий сетки рекомендуется использовать команду [СМЕЩЕНИЕ].
Нажмите значок [СМЕЩЕНИЕ] на ленте [ГЛАВНАЯ] на вкладке [РИСУНКИ]
или введите [o] и нажмите клавишу [Ввод] 3/4″
, а затем нажмите клавишу [Enter],
, а затем щелкните точку в направлении, в котором вы хотите создать скопированную линию,
, если вы используете такое же расстояние, вам не нужно вводить число,
, если вы используете другое расстояние, вы должны ввести конкретный номер
[ШАГ 06] Повторить шаги с [ШАГ 03] по [ШАГ 05] для горизонтальных линий сетки
[ШАГ 07] Скопируйте линии сетки первого уровня, как вертикальные, так и горизонтальные, для второго уровня
Чтобы скопировать линии, используйте четное число (например, 28′-11″ на основе базового чертежа)

100026

Давайте нарисуем планы этажей (без колонн, без мебели, без окон, без дверей, без узоров, без символов, без сантехники, без размеров, без текста) с помощью следующих команд

кредит изображения: Экран, снятый Автор из заявки

Убедитесь, что вы используете приведенные ниже команды для управления и простого выбора
Клавиша [ORTHO] или [F8], клавиша [OSNAP] или [F3]

При необходимости вы можете включить/выключить [сетку] нажатием клавиши [F7]

Полилиния (команда) — для создания соединенной линии. Как только вы сделаете элемент (стену) ломаной, линии будут соединены. Это соединение полезно для управления каждым элементом.

[ШАГ 01] Введите [pl] на клавиатуре и нажмите клавишу [Enter]
[ШАГ 02] Укажите начальную точку
[ШАГ 03] Укажите следующую точку.
[ШАГ 04-01] Если вы хотите закрыть объект, введите [c] на клавиатуре и нажмите клавишу [Enter]
[ШАГ 04-02] Если вы хотите закончить объект, не закрывая его, нажмите клавишу [ESC]
Пожалуйста, обратитесь к этой ссылке для команды полилинии

Pedit (команда) — используется для преобразования линейных объектов в ломаную

[ШАГ 01] Введите [pe] на клавиатуре и нажмите клавишу [Enter]
[ШАГ 02] Укажите объект для преобразования полилинии
[ШАГ 03] Введите [y] и нажмите клавишу [Enter], чтобы превратить объекты в один объект.
[ШАГ 04] Выберите [Присоединиться]
[ШАГ 05] Выберите все соединенные объекты, которые вы хотите соединить в виде полилинии, и нажмите клавишу [Enter], а затем нажмите клавишу [Enter] еще раз, чтобы завершить команду
Пожалуйста, обратитесь к этой ссылке для команды Pedit

Explodes (команда) — это преобразование полилинии или блока в линейные объекты

[ШАГ 01] Выберите объект (полилинию или блок) для преобразования в линейные объекты
[ШАГ 02] Введите [x] на клавиатуре и нажмите [Enter] на клавиатуре
Пожалуйста, обратитесь к этой ссылке для команды Explodes

Сплайн (команда) — может не понадобиться для проекта Eames House, но понадобится для вашего проекта — эти команды для создания соединенной кривой линии.

[ШАГ 01] Введите [spl] на клавиатуре и нажмите клавишу [Enter]
[ШАГ 02] Укажите первую точку
[ШАГ 03] Укажите следующие точки
[ШАГ 04] Нажмите клавишу [Enter] для завершения
Пожалуйста, обратитесь к этой ссылке для команды Spline

Круг (команда)

[ШАГ 01] Введите [c] на клавиатуре и нажмите клавишу [Enter]
[ШАГ 02] Укажите центральную точку
[ШАГ 03] Укажите радиус, введя определенное число или щелкнув определенную точку
Пожалуйста, обратитесь к этой ссылке для команды круга

Прямоугольник (команда)

[ШАГ 01] Введите [rec] на клавиатуре и нажмите клавишу [Enter]
[ШАГ 02] Укажите первую угловую точку
[ШАГ 03] Укажите другую угловую точку
Пожалуйста, обратитесь к этой ссылке для команды Rectangle

Зеркало (команда)

[ШАГ 01] Введите [mi] на клавиатуре и нажмите клавишу [Enter]
[ШАГ 02] Выберите объект/объекты и нажмите клавишу [Enter]
[ШАГ 03] Укажите первую точку зеркальной линии
[ШАГ 04] Укажите вторую точку зеркальной линии
[ШАГ 05] Решите, стирать исходные объекты или нет, и нажмите клавишу [Enter] для завершения команды
Пожалуйста, обратитесь к этой ссылке для команды Mirror

Скругление (команда) — создать угол между двумя объектами

[ШАГ 01] Введите [f] на клавиатуре и нажмите клавишу [Enter]
[ШАГ 02] Выберите первый объект
[ШАГ 02-01] Если вы хотите создать гладкий угол, вы можете указать радиус с помощью типа [r] и нажать клавишу [Enter], а также ввести [конкретное число] и нажать клавишу [Enter]
информация о радиусе будет сохраняется, если вы хотите создать острый угол, R = ‘0’
[ШАГ 03] Выберите второй объект
Пожалуйста, обратитесь к этой ссылке для команды скругления

Обрезка (команда)

[ШАГ 01] Введите [tr] на клавиатуре и нажмите клавишу [Enter]
[ШАГ 02] Выберите режущие кромки
[ШАГ 03] Выберите объект(ы) для обрезки и нажмите клавишу [Enter] для завершения команды
Пожалуйста, обратитесь к этой ссылке для команды обрезки

Расширение (команда)

[ШАГ 01] Введите [ex] на клавиатуре и нажмите клавишу [Enter]
[ШАГ 02] Выберите граничный объект(ы)
[ШАГ 03] Выберите объект(ы) для расширения и нажмите клавишу [Enter] для завершения команды
Пожалуйста, обратитесь к этой ссылке для команды Расширить

Растянуть (команда)

[ШАГ 01] Введите [s] на клавиатуре и нажмите клавишу [Enter]
[ШАГ 02] Выбрать объекты — укажите часть объекта, которую вы хотите растянуть, используя метод выделения пересекающихся объектов, и нажмите клавишу [Enter]
[ШАГ 03] Укажите базовую точку
[ШАГ 04] Укажите точку назначения для завершения команды
Пожалуйста, обратитесь к этой ссылке для команды «Растянуть»

Свойство соответствия (команда)

[ШАГ 01] Выберите исходный объект
[ШАГ 02] Выберите объект(ы) назначения
Пожалуйста, обратитесь к этой ссылке для команды Match Property

Нет правильного или неправильного способа нарисовать план этажа, будьте изобретательны, дизайнеры!!

СОХРАНИТЕ файл перед закрытием приложения.

Сохранить резервную копию в другом месте (например, в облачной папке)

Каталожные номера

Национальный институт строительных наук. (2005). Руководство по слоям САПР AIA: Национальный стандарт САПР США, версия 3. Получено 12 октября 2020 г. с http://www.close-range.com/docs/US_National_CAD_Standard_V3.pdf

Справка Autodesk. (2020, 29 мая). Об использовании объектных привязок. Получено 13 октября 2020 г. с https://knowledge.autodesk.com/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2020/ENU/AutoCAD-Core/files/GUID-8F5E5431-9.EFB-414E-BC6D-2C65EFB2DAC3-htm.html

Справка Autodesk. (2020, 29 мая). ПЛИНИЯ (команда). Получено 13 октября 2020 г. с https://knowledge.autodesk.com/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2020/ENU/AutoCAD-Core/files/GUID-11883C70-6435-4F80-8FB4. -F6E933B8FD94-htm.html

Справка Autodesk. (2020, 29 мая). ПОЛРЕД (команда). Получено 13 октября 2020 г. с https://knowledge.autodesk.com/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2020/ENU/AutoCAD-Core/files/GUID-0C422AA9. -23DD-4650-AD66-68E9D7989E3F-htm.html

Справка Autodesk. (2020, 29 мая). ВЗРЫВ (команда). Получено 13 октября 2020 г. с https://knowledge.autodesk.com/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2020/ENU/AutoCAD-Core/files/GUID-E98BCEF4-DED6-48A6-87EB. -10FE87188083-htm.html

Справка Autodesk. (2020, 29 мая). СПЛАЙН (команда). Получено 13 октября 2020 г. с https://knowledge.autodesk.com/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2020/ENU/AutoCAD-Core/files/GUID-5E7D51E2-159.5-4E0C-85F8-2D7CBD166A08-htm.html?v=2020&st=сплайн

Справка Autodesk. (2020, 29 мая). КРУГ (команда). Получено 13 октября 2020 г. с https://knowledge.autodesk.com/support/autocad-lt/learn-explore/caas/CloudHelp/cloudhelp/2020/ENU/AutoCAD-LT/files/GUID-C60B6D5D-AAEB-420F. -917F-6E6B47E92F48-htm.html

Справка Autodesk. (2020, 29 мая). ПРЯМОУГОЛЬНИК (команда). Получено 13 октября 2020 г. с https://knowledge.autodesk.com/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2020/ENU/AutoCAD-Core/files/GUID-188B2DDA-6CD8-4D37-BF26. -E6CF27C34C75-htm.html

Справка Autodesk. (2020, 29 мая). ЗЕРКАЛО (команда). Получено 13 октября 2020 г. с https://knowledge.autodesk.com/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2020/ENU/AutoCAD-Core/files/GUID-595277C8-9B87-4CFB-A3AF. -769537A22F3D-htm.html

Справка Autodesk. (2020, 29 мая). ФИЛЕ (команда). Получено 13 октября 2020 г. с https://knowledge.autodesk.com/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2020/ENU/AutoCAD-Core/files/GUID-64F8B700-23B3-4BD6-8C03. -66121AA13E8F-htm.html

Справка Autodesk. (2020, 29 мая). ОБРЕЗАТЬ (команда). Получено 13 октября 2020 г. с https://knowledge.autodesk.com/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2020/ENU/AutoCAD-Core/files/GUID-B1A185EF-07C6-4C53-A76F. -05ADE11F5C32-htm.html

Справка Autodesk. (2020, 29 мая). РАСШИРИТЬ (команда). Получено 13 октября 2020 г. с https://knowledge.autodesk.com/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2020/ENU/AutoCAD-Core/files/GUID-89DD7B0F-F4F1-410D-9A3A. -5847CA5F8744-htm.html

Справка Autodesk. (2020, 29 мая). РАСТЯГАТЬ (команда). Получено 13 октября 2020 г. с https://knowledge.autodesk.com/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2020/ENU/AutoCAD-Core/files/GUID-F000A502-D39E-4D31-A8E2. -4A626473FB72-htm.html

Справка Autodesk. (2020, 29 мая). ПОИСКПОЗ (команда). Получено 13 октября 2020 г. с https://knowledge.autodesk.com/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2020/ENU/AutoCAD-Core/files/GUID-BD476C7C-2CA4-4FB2-8A9.E-EAAD5A072445-htm.html

Превратите свой дом в дом с помощью AutoCAD — Институт дизайна дома

11.04.2022
Админ
614

Проектирование дома может быть долгим и деликатным проектом, поскольку вам необходимо уловить и выразить каждую деталь того, как вы мечтаете о своем доме, чтобы воплотить в жизнь то идеальное пространство, в котором вы будете жить.

Вот почему существует специальное программное обеспечение, которое может помочь вам спроектировать в цифровом виде все планы этажей, необходимые для строительства самого безупречного дома. И одной из основных программ, которые вы можете использовать, является AutoCAD. Это программное обеспечение представляет собой тип автоматизированного проектирования, созданный для создания чертежей, а также 2D- и 3D-моделирования. Это позволяет вам формировать различные структуры и объекты, благодаря бесконечным командам и инструментам. И здесь мы объясним вам этапы процесса превращения вашего дома в дом с помощью AutoCAD.

Однако, если вы являетесь домовладельцем или дизайнером интерьера и хотите расширить свои знания по этой интересной теме, вы можете присоединиться к нашему курсу AutoCAD для дизайнеров интерьера . Мы научим вас принципам и всем приемам, которые вы будете использовать для работы в качестве профессионала.

Этапы создания плана этажа с помощью AutoCAD
AutoCAD — это великолепное программное обеспечение, предоставляющее вам все инструменты, которые улучшат ваши чертежи для создания блестящего проекта. Давайте посмотрим, что вы можете сделать с AutoCAD.

Сделайте эскиз вашего дома
Прежде чем приступить к цифровому рисованию плана этажа, вы должны сделать эскиз или простой рисунок от руки, чтобы отразить все меры, необходимые для создания дома. Итак, во-первых, вам нужно иметь метр, не торопясь, чтобы нарисовать все комнаты вашего дома, и написать размеры в большом и ширине, положение окон и дверей, и любой другой фиксированный элемент, который будет в вашем доме. , как лестница.

Размеры внутренних помещений важны и, наряду с толщиной фасада и стен, определяют реальный размер и размеры вашего дома. Кроме того, вам нужно указать направление открывания дверей и окон, потому что все это нужно отразить в вашем плане помещения.
После того, как вы завершили эскиз со всеми правильными размерами, пришло время начать с AutoCAD.

Нарисуйте стены
Когда вы представляете и рисуете дом, у вас есть много элементов, которые вам нужно добавить на план этажа, но когда вы используете AutoCAD, порядок вашего рисунка очень важен. Вот почему вы должны создавать разные слои для каждого объекта, и каждый из них имеет определенные характеристики.

Итак, сначала вы заходите в меню «Слои» и делаете клик в менеджере свойств слоев, где вы создадите свой первый слой, и в данном случае это будут «Стены». Здесь вы будете использовать «линии» для обозначения ваших стен, и вы поместите измерения, которые вы рассчитали на предыдущем шаге. Теперь вы сделаете щелчок в меню «Изменить», а затем нажмите «Смещение». Этот инструмент позволит вам сделать параллельную копию линий ваших стен с определенным расстоянием. Таким образом, вы получите толщину фасада.

Следующим шагом является строительство перегородок или тех внутренних стен, которые только разделяют пространство и не выдерживают веса потолка. Для этого вам нужно использовать те же инструменты «Линии» и «Смещение», чтобы разместить все стены, которые вы рисуете, в своем эскизе. И, если вам нужно внести какие-то изменения в эти строки, вы можете воспользоваться командами «Вырезать» и «Удлинить» того же меню «Изменить». Вы делаете это, чтобы убедиться, что вершины хорошо помещаются между перпендикулярными стенами.

Место для дверей и окон
Когда у вас есть все стены вашего дома, пришло время нарисовать двери и окна. Для этих рисунков вы будете использовать инструменты «Линии» и «Вырезать», а также размеры, которые вы получили на своем эскизе. Теперь вы должны нарисовать разные линии, чтобы разграничить пространство каждого отверстия, куда вы собираетесь поместить двери. Затем с помощью команды «Вырезать» вы выберете линии, которые вы только что нарисовали, и будете резать стены. Вот как у вас есть отверстия, где будут расположены ваши двери.

На этом этапе вам нужно добавить столярные изделия. Для этого вы создаете два слоя: двери и окна. На каждом слое вы будете использовать линии, чтобы нарисовать столярные изделия для ваших дверей. В этом случае, когда вы разрабатываете цифровой план этажа, вы используете квадраты и прямоугольники для представления рам и дверных полотен. И, наконец, вы добавляете «дугу», чтобы нарисовать размах вашей двери, когда вы ее открываете.

Теперь, когда у вас есть готовая дверь, вы можете создать один «блок», куда вы поместите все двери, которые вы повторите на плане этажа. Этот «блок» в AutoCAD представляет собой папку, в которой вы группируете различные объекты и назначаете им имя и точку вставки. В этом случае вы перейдете на вкладку «Главная» и сделаете клик в меню «Блокировать», а затем «Создать». Здесь вы пишете имя и выбираете базовую точку и объекты. Вы можете определить «базовую точку», выбрав вершину двери с помощью курсора. Итак, когда вы вставите блок «Дверь», у вас на экране появится объект, который вы наденете на одно из ранее сделанных отверстий. И, если вам нужно изменить ориентацию и развернуть, вы можете использовать инструменты «поворот» и «симметрия». Когда вы закончите с дверями, вы будете следовать тем же шагам, чтобы создать окна.

Мебель
У вас уже есть стены, двери и окна.
