Сололифт своими руками: инструкция по ремонту своими руками, видео и фото

Содержание

Подключение сололифт грундфос: правила монтажа и обслуживания

Необходимость устройства принудительной канализации всё чаще диктуется особенностями планировки зданий. В подобных ситуациях оптимальным решением признаётся использование специальных насосных станций. Системы под названием «SOLOLIFT» настолько распространены, что их название практически стало нарицательным.

Один из основных вопросов – это подключение станции к канализации. Схема подключения сололифта к канализации достаточно проста, но требует определённых знаний самой системы и точного следования инструкциям.

Содержание

  • 1 Немного о системе
  • 2 Линейка SOLOLIFT
  • 3 Подключение
    • 3.1 Выбор места
    • 3.2 Проверьте диаметры
    • 3.3 Инструменты
    • 3.4 Важно учесть
    • 3.5 Монтаж
  • 4 Эксплуатация и техобслуживание

Немного о системе

Планировка современных зданий, включая частные домовладения, часто ставит особые задачи. Вот одна из них: как организовать отвод бытовых/канализационных стоков, если точки слива располагаются ниже входа в основной канализационный стояк здания либо на значительном расстоянии от него? Решение очевидно: там, где стоки не идут самотёком, их приходится направлять при помощи насосов.

Если этого не сделать, могут возникнуть две ситуации:

  • канализационная система в принципе не будет работать;
  • при недостаточном напоре стоки в канализационных трубах будут застаиваться, а сами трубы быстро засорятся.

Те, кто уже столкнулся с необходимостью устройства принудительного отвода бытовых сточных вод, редко спрашивают, что такое Сололифт для канализации. Эти станции марки «Грундфос» известны практически везде. Они разработаны для различных нужд и позволяют своевременно и эффективно откачивать бытовые сточные воды от санитарной и бытовой техники.

Линейка SOLOLIFT

Это общее название для целой группы насосных станций, различных по своим возможностям. Предназначение определяется маркировкой:

  1. Система Сололифт для канализации с буквами WC и цифрами от единицы до трёх предназначается преимущественно для подключения к унитазам и умывальникам. Буквы CWC означают, что к станции можно подключить настенный унитаз.
  2. Модели с маркировкой D-3 – для раковин, ванн и душевых кабин. Модели этой модификации могут эксплуатироваться с холодными и относительно горячими сточными водами.
  3. Термически стойкие Сололифты отмечены маркировкой C-3. Станции этого типа «терпят» стоки с температурой 90 градусов, поэтому подключаются к посудомоечным и/или стиральным машинам.

Знания о моделях насосных станций необходимы для правильного выбора агрегата. Это крайне важно, поскольку уже работающая система не может быть расширена (модифицирована).
Сололифт для канализации отличает простой принцип работы. Вот его этапы: поступление сточных вод в резервуар – срабатывание реле – запуск насоса и откачка жидкостей в канализационную систему здания.

Подключение

Подсоединить Сололифт для канализации к санитарной/бытовой технике и к трубам достаточно просто. Важно следовать инструкции к самому агрегату и учесть некоторые тонкости.

Выбор места

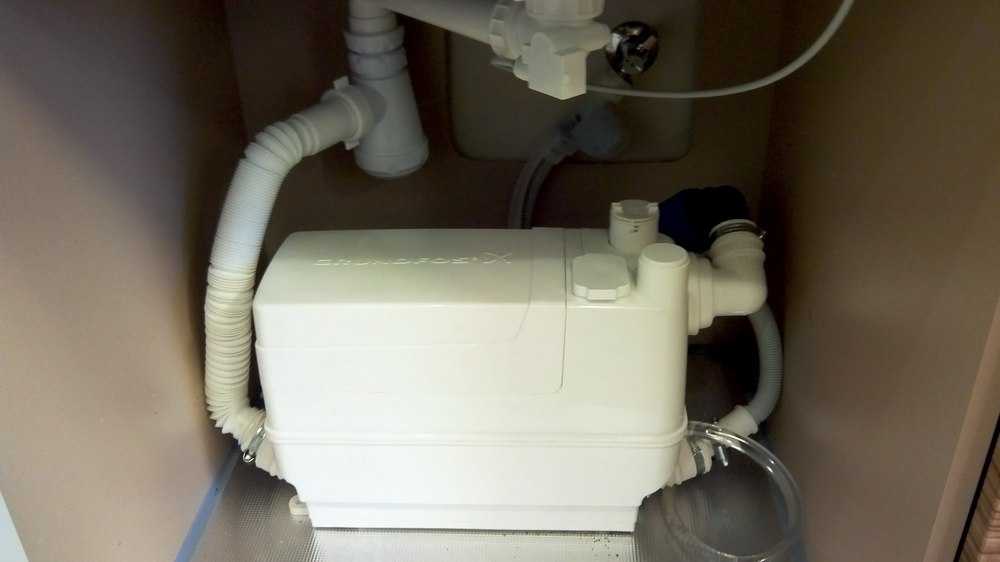

Станции SOLOLIFT весьма компактны, при желании их можно «спрятать» за унитаз, под раковину/ванну, установить рядом с бытовой техникой без ущерба для общего вида помещения. Но расстояние между сливным отверстием санитарной или бытовой техники и входным отверстием резервуара не должно превышать 40 см. Также не рекомендуется установка станции вплотную к стене, нужен хотя бы небольшой зазор (рекомендуемый – 10 мм).

Сололифт требует подключения к розетке 220 В. Если системе предстоит работать в здании с перебоями электроснабжения, рекомендуется позаботиться об организации бесперебойного питания. В противном случае Сололифт просто нельзя будет использовать без риска критического заполнения резервуара.

Проверьте диаметры

Выводной патрубок насосной станции должен совпадать по диаметру с впускной канализационной трубой. Эту особенность необходимо учесть при покупке Сололифта до начала монтажа.

Инструменты

Для полного комплекса работ могут потребоваться:

  • перфоратор/дрель;
  • ножовка по металлу;
  • разводной ключ;
  • зубило;
  • молоток, набор отвёрток;
  • рулетка, строительный уровень и карандаш (маркер).

Нет информации о том, что Сололифт производства «Грундфос» относится к числу шумных систем. Но людям, особо чувствительным к шумам и вибрациям, рекомендуется использовать виброизолирующие прокладки.

Важно учесть

Если к Сололифту планируется подключать унитаз, то желательно укомплектовать модель насосной станции специальным измельчителем. Такая мера позволяет упростить отвод фекальных масс и даже может защитить систему при случайном попадании туда предмета гигиены. Но если в резервуар попадёт тряпка, измельчитель не справится, и выход системы из строя почти неминуем.

При подключении ванны или душевой кабины рекомендуется устраивать на сливных отверстиях специальные фильтры. Преимущественно это делается для того, чтобы в резервуар не попадали волосы, шерсть животных, волокна от полотенец или мочалок.

Насосные станции sololift снабжены всеми необходимыми крепёжными элементами. Заменять их неоригинальными или использовать дополнительные нельзя, это может дать негативные последствия как на этапе монтажных работ, так и при последующей эксплуатации агрегата.

Монтаж

Производится после прохождения всех перечисленных выше этапов подготовки. Особое внимание – на плотное соединение и тщательную герметизацию каждого стыка.

Последний этап работ – проверка. Необходимо:

  • подключить насосную станцию к питанию;
  • обеспечить заполнение резервуара чистой водой;
  • дождаться запуска насоса;
  • в процессе перекачки жидкости проверить устойчивость станции;
  • убедиться в отсутствии лишней вибрации, посторонних шумов, протечек.

Если в процессе проверки обнаружены какие-либо недочёты, их необходимо устранить, а затем провести проверку снова.

Эксплуатация и техобслуживание

Полноценно использовать систему Сололифт можно только после надлежащей установки без каких-либо недочётов. Правильно установленная станция отслужит свой полный срок без сбоев и поломок. Но даже если потребуются какие-либо проверки и корректировки, проделать их можно достаточно легко.

В линейке SOLOLIFT второго поколения ключевые узлы расположены в резервуаре выше уровня сточных вод, а реле, срабатывающее при повышении давления жидкости, – снаружи. «Грундфос» называет это заботой о чистоте рук.

При надлежащей подготовке подключение системы Сололифт к канализации пройдёт просто и без «сюрпризов».

Поделитесь в социальных сетях!

Как установить сололифт и подключить к стояку

✅ Дата публикации: 05.03.2017 | 📒 Канализация | 🕵 Комментариев нет

Как установить сололифт

Содержание статьи:

  • 1 Принцип работы сололифта
  • 2 Как установить сололифт
    • 2.1 Видео-установка сололифта

Сололифт используется для отвода канализационных стоков с тех мест, которые располагаются значительно ниже уровня проложенной канализации в доме. Чаще всего это самые дальние комнаты и подвал.

Имея небольшие размеры, сололифт достаточно компактное насосное оборудование, которое в то же время обладает необходимой мощностью, для того чтобы выкачивать стоки на определённую высоту. С установкой сололифта также не должно возникнуть никаких проблем, тем более, если придерживаться рекомендованных инструкций указанных производителем.

Принцип работы сололифта

Сололифты бывают различных видов. Наибольшую популярность завоевал сололифт Grundfos. Его установка достаточно проста, поскольку в комплекте с ним есть всё необходимое для подключения к стояку. Если говорить про конструкцию и принцип работы сололифта, то у всех его видов, они приблизительно одинаковые.

Сололифт состоит из полностью герметичного корпуса, материалом для изготовления которого служит высокопрочный полимер. Внутри корпуса находится режущая крыльчатка для измельчения крупных отходов и насос, который выкачивает воду из заполненного корпуса.

Входной диаметр патрубка для подключения сололифта составляет 100 мм, поэтому к нему можно с лёгкостью подключить 110 канализационную трубу основного стояка. Высота подъема сточных вод сололифтом, может быть различной, от 5 до 100 метров.

Как установить сололифт

Как правило, насосные станции сололифт уже поставляются пользователю со всеми необходимыми элементами для их самостоятельного подключения. В комплекте есть переходники, манжеты, инструкция по монтажу и другие детали.

И хотя установка той или иной модели сололифта может несколько отличаться, тем не менее, существует главное правило для всех, которое заключается в беспрепятственном прохождении стоков от сололифта до канализационного стояка. По возможности, лучше избегать установки 90 канализационных углов при подключении сололифта.

Также, необходимо следить за тем, чтобы:

1. Расстояние от унитаза до сололифта не превышало 40 сантиметров. От стен и сантехнических приборов, расстояние до устанавливаемого оборудования должно быть не менее 1 см.

2. Трубы и патрубки, идущие от станции, должны быть надёжно закреплены к стене или полу, а под сам сололифт лучше подложить виброизолирующий материал.

3. Все соединения необходимо промазать герметиком. Рекомендуется на выходе сололифта установить обратный клапан, чтобы предотвратить попадание стоков в станцию при возможном их обратном ходе.

4. Подключение насосной станции сололифт к сети 220 Вольт должно выполняться опытным электриком.

Диаметр труб для подключения отводящего патрубка сололифта может варьироваться от 18 и до 40 мм. Небольшого диаметра трубы (до 40 мм) достаточно легко спрятать в штробе или в гипсокартонном коробе. Для установки сололифта можно использовать различные виды труб, в том числе и пластиковые.

Видео-установка сололифта
