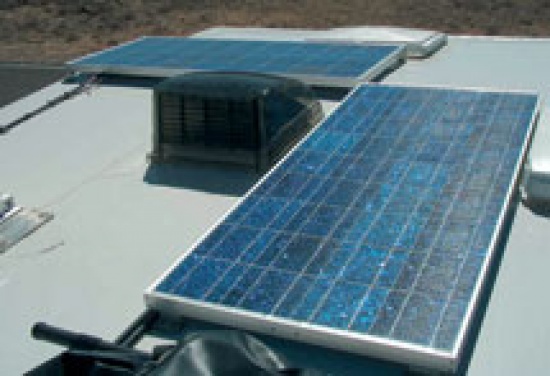

Солнечная батарея своими руками из подручных средств

В целях экономии и заботе об окружающей среде, люди давно используют альтернативные источники энергии как солнечные аккумуляторы. Приобретение аппарата обойдется очень дорого, поэтому некоторые «умельцы» научились изготавливать солнечные батареи своими руками из подручных средств.

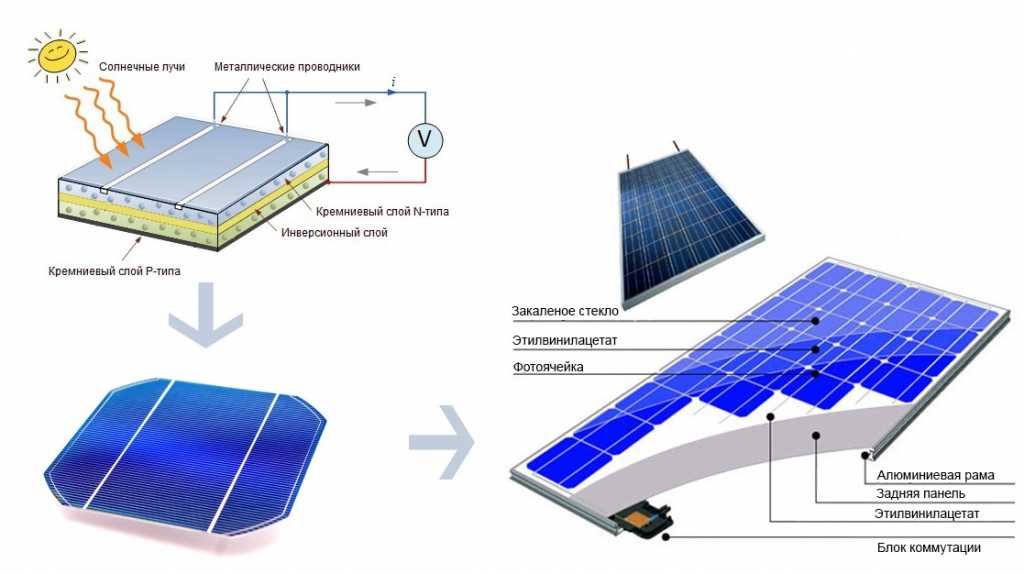

Устройство и принцип действия солнечных панелей

Приницп работы и устройство батареи заключается в нескольких параметрах, среди которые есть такие:

  • нескольких электронных приборов, которые преобразуют энергию фотонов в электрическую. Фотоэлектрические элементы, соединены в солнечных батареях в строгой последовательностью, расположены параллельно друг другу;
  • аккумулятора, который накапливает в себе электродвижущую силу;
  • генератора-преобразователя периодического напряжения;
  • электрического многопозиционного переключающего аппарата, контролирующего работу всех устройств в батарее.

Фотоэлектрические элементы для создания батарей изготавливаются из кремния. Однако очистка материала очень дорогая процедура. Поэтому в последнее время производители используют медь и индий. Каждый элемент представляет собой автономный бокс, генерирующий электроэнергию. Боксы соединены друг с другом, образуя единую площадку. От ее размеров зависит интенсивность солнечной батареи. Поэтому чем больше солнечная станция содержит фотоэлектрических элементов, тем больше производит энергии.

При попадании лучей солнца на элемент в нем образуется фотоэдс, создается тепловая генерация электронно-дырочных пар. Часть лишних электронов проходит через область соприкосновения двух полупроводников с разными типами проводимости из одного слоя в другой. После этого на внешнем участке электроцепи возникает напряжение. При этом на p-контакте возникает положительный полюс тока, на n-контакте – отрицательный. После подключения к аккумулятору фотоэлектрические элементы образуют замкнутое кольцо. В результате солнечная станция работает по принципу «белка в колесе». Стабильно отрицательно заряженные частицы «бегают» по кругу, а аккумулятор набирает заряд.

На заметку!

Стараясь найти замену дорогому кремнию, ученые-физики создали солнечные станции из органических соединений углерода и меди. Так, немецкий концерн Heliatek оснастил органическими солнечными коллекторами толщиной в 1 мм несколько зданий в Дрездене.

Классификация фотоэлектрических модулей

Солнечные электростанции различаются по интенсивности и принципу действия встроенных фотоэлектрических элементов. Некоторые модули значительно проигрывают в мощности, однако, меньше стоят. Отличаются методом изготовления из кремния деталей и бывают:

  • тонкопленочные, являющиеся недорогими и маломощными модулями. Ключевым компонентом в этой батарее является пленка, изготовленная из аморфного кремния. Она занимает большую площадь батареи, однако, энергию генерирует в малом количестве. При установке монтируется как на крышу, так и на любые поверхности;
  • полимерные, изготовленные их кремневодорода. Силан наносят на подложный изоляционный материал батареи. Кроме того полимерный элемент можно нанести на мягкую подложку, поэтому монтировать аморфную станцию можно на любой неровной поверхности;
  • монокристаллические, имеющие собственный надежный корпус, защищенный от попадания влаги и пыли. Благодаря одиночным кристаллам отличаются надежной генерацией энергии в течение большого промежутка времени. Стабильные в работе модули, которые чаще всего устанавливаются в России, Украине и Белоруси;
  • мультикристаллические, изготовленные из солнечных элементов со множеством разнонаправленных кристаллов. Меньше подвержены воздействию высокой и низкой температуры. Однако для генерации энергии этим батареям нужна большая площадь.

Собирают солнечные модули только из фотоэлектрических элементов одного размера. В противном случае максимальная мощность тока маленьких пластин будут ограничивать работу крупных.

Таблица КПД современных солнечных батарей

Степень соответствия удовлетворению потребностей при использовании солнечных модулей определяет отношение отдаваемой к подводимой мощности. Параметр включает в себя затраты на преобразование энергии, его средний показатель составляет 16-21 %. Именно такое количество электричества модуль получает от солнечных лучей, попадающих на фотоэлектрические элементы.

Все модели панелей имеют коэффициент полезного действия от 4,5 % до 26 %. Такая разница между преобразованием и передачей энергии обуславливается различием между материалами и конструкциями при изготовлении пластин. На характеристики в отношении передачи и преобразования солнечной энергии также влияет:

  • мощность излучения солнца. При понижении активности светила интенсивность панелей понижается. Чтобы модули снабжали владельцев электричеством ночью, в них интегрируют специальные аккумуляторы-накопители;
  • температура. Нагрев фотоэлектрических преобразователей снижает их способность превращать энергию в ток. Панели с встроенными охлаждающими приборами являются продуктивнее. Поэтому при температуре воздуха -15 градусов и солнечной погоде, КПД преобразователей выше, чем летом при температуре воздуха +28 — +32 градуса;
  • угол наклона панели. Для обеспечения максимально высокого КПД конструкцию панели нужно направить строго под попадание лучей солнца. Самыми производительные модели, уровень наклона которых регулируется относительно расположения светила;
  • климатические условия. На практике доказано, что у владельцев фотоэлектрических преобразователей, проживающих в регионах с пасмурной дождливой погодой, показатель КПД панелей ниже.

На заметку!

При изготовлении современных солнечных панелей, ученые-конструкторы из немецкого Института энергосистем Фраунгофера использовали технологию сращивания пластин, добившись рекордного КПД в 34, 8%.

Коэффициент полезного действия солнечных преобразователей во многом зависит от типа самородного элемента-кремния. Аппараты на основе этого материала отличаются методом изготовления и КПД.

Вид панелиКПДОписание
Монокристаллические15%-25%Аппараты, которые являются самыми производительными и долговечными. Из-за высокой структурированности материала имеют высокую цену.
Поликристаллические и полимерные11%-19%Модули, которым для хорошей производительности нужна большая площадь, чем монокристаллическим. Имеют неоднородную внешнюю конструкцию, которую можно исправить при помощи просветляющих покрытий.
Тонкопленочные5% -10%Аппараты отличаются простотой в изготовлении и низкой ценой. В процессе эксплуатации показатели КПД этих модулей снижаются.

Преимущества и недостатки природной энергии

Чем же так хороша природная энергия и что толкает на установку модулей не только частных лиц, но и владельцев крупных предприятий? Основными достоинствами солнечных преобразователей являются:

  • доступность источника электричества, которое обойдется пользователю бесплатно;
  • положительное влияние на сохранность окружающей среды;
  • долговечность приборов;
  • простой монтаж и принцип действия;
  • отсутствие проблем при повышении цен на коммунальные услуги.

Однако среди всех достоинств, панели имеют недостатки в виде:

  • очень большой стоимости;
  • приобретения повышенного количества фотоэлементов для удовлетворения потребностей большой семьи или помещения с площадью более 50 кв. м;
  • спада производительности при работе панели в пасмурную погоду.

Солнечная батарея своими руками

Затраты на изготовление самодельной солнечной батареи в несколько раз меньше, чем приобретение даже самой дешевой модели панели из Китая. Работает такая конструкция-самоделка не хуже, чем модуль, изготовленный на производстве.

Имея минимум знаний и умений, можно попытаться сделать солнечную батарею для дома или дачи своими руками. При этом фотоэлектрические элементы можно не покупать, а изготовить из имеющихся материалов. Мини-генераторы из диодов или старых транзисторов не будут обладать супермощностью. Однако благодаря самодельным коллекторам можно зарядить мобильный телефон или планшетник, подключить настольную лампу. Коллектор, изготовленный из старых алюминиевых банок при правильном размещении, поднимет температуру воздуха в двух-трех комнатах на 10-12 градусов.

На заметку!

В процессе пайки диодов не стоит спешить. Хрупкие тонкие элементы при резком движении могут поломаться.

Коллекторы из диодов

Кристаллы-полупроводники, заключенные в пластиковый корпус, концентрируют на себе солнечный свет. Под воздействием света на участке p-n-зоны начинают активное движение электроны, формирующие направленный поток, а после фототок. Благодаря этому можно создать мини-панель из светодиодов самостоятельно. Стоит знать, что вырабатываемая одним полупроводником мощность будет маленькая. Поэтому чтобы изготовить панель средней мощности нужно очень много светодиодов, которые нужно соединить в замкнутый круг. Для создания коллектора:

  • группу из светодиодов собрать на пластине из текстолита или листе плотного картона, соединив их медными проводами;
  • пластину с элементами поместить в прочную емкость с прозрачной крышкой;
  • выводы припаять к разъему, к которому подключать приборы.

На заметку!

Стоит знать, что выработка энергии самодельной панели из диодов возможна только под прямыми лучами солнца. Как только небольшое облако закроет светило, напряжение на выходе полупроводников будет равно нулю.

Коллекторы из транзисторов

У людей, которые увлекаются радиотехникой, накапливается много электронных запчастей. Среди них могут быть радиоэлектронные полупроводниковые триоды, выпущенные еще в Советском Союзе. Как детали они нигде не применяются из-за больших габаритов. Однако из этих старых транзисторов можно собрать миниатюрный фотоэлектрический элемент. Интенсивность такой батареи будет небольшой по отношению к ее габаритам, подойдет только для подключения к питанию маломощных аппаратов.

Для переделки полупроводникового триода в солнечную панель, нужно:

  • избавиться от верхней поверхности прибора, оставив неповрежденными кристалл и тонкие провода;
  • соединить элементы между собой медной проволокой на куске органического стекла или плотной бумаги;
  • для лучшего напряжения транзисторы соединить последовательно;
  • выводы припаять к разъему, к которому можно подключить для зарядки телефон, фонарик, нотбук;
  • после параллельного соединения полупроводников и попадания на них солнца, образуется ток.

Преобразователи из алюминиевых банок

Конструкция солнечного генератора из алюминиевого вторсырья представляет собой деревянный короб с изолированной задней поверхностью и прозрачной верхней крышки из оргстекла или поликарбоната. Внутри каркаса монтируются трубы, изготовленные из склеенных баночек, покрашенных черной матовой краской. По сделанным трубам прокачивается воздух, который поступает из нижней части пространства комнаты и в разогретом виде поднимается вверх.

В процессе происходит свободноконвективные движения воздуха и принудительная тяга. Мощная движущая сила толкает нагретый воздушный поток по вентиляционному каналу в комнату, где он замещает холодный воздух. Алюминий не подвержен коррозии даже при образовании внутри трубок коллектора конденсата. Кроме того, глянцевая внутренняя поверхность банок отражает тепло внутрь трубок и не выпускает наружу. Чтобы изготовить солнечный генератор из алюминиевых емкостей своими руками:

  • 200-250 банок из-под пива или напитков установить в деревянном коробе, склеив емкости при помощи термоустойчивого герметика;
  • в ящике сделать отверстия для входа-выхода воздуха;
  • банки и основание покрасить черной не глянцевой краской;
  • выкрашенные емкости накрыть оргстеклом или поликарбонатом, зафиксировав прозрачную поверхность алюминиевыми профилями;
  • установить на южную стену дома или квартиры.

Солнечный коллектор из кремниевых пластин или фотоэлементов

Полупроводниковые кремниевые вафли-фотоэлементы можно заказать в интернет-магазинах и сделать из деталей среднемощный солнечный коллектор. Под воздействием солнца электроны в таких полупроводниках отходят от ядер атомов в более высокие орбиты, создавая электрический ток. Для того чтобы собрать такой солнечный генератор:

  • очистить поверхности кремниевых спиртом;
  • при помощи мультиметра определить токопроводящую сторону пластины;
  • закрепив квадраты клейкой лентой, нанести раствор диоксида титана;
  • удалив ленту, поместить пластины на электрическую плиту, чтобы обжечь двуокись титана;

  • в емкости с водой развести сок вишни или сливы, поместить элемент на 15 минут;
  • пластины высушить, обтереть спиртом;
  • подготовить антибликовое или оргстекло;
  • при помощи паяльника мощностью не менее 60-80 Вт и проводников спаять детали на прозрачной поверхности последовательно сверху вниз;
  • спаянные фотоэлементы приклеить к стеклу термостойким герметиком;
  • контакты крайних кремниевых вафель вывести на шину с плюсом и минусом;
  • оснастить будущий коллектор блокирующим диодом, который в дальнейшем соединить с контактами;
  • из ДСП подготовить деревянный каркас, закрепить его по бокам алюминиевыми уголками, в нижней части через каждые 10 см проделать вентиляционные отверстия;
  • зафиксировать в коробе прозрачную поверхность с приклеенными кремниевыми вафлями, выведя контакты наружу;
  • установить солнечный аккумулятор рядом с источником света.

На заметку!

Лучше всего заказывать солнечные кремниевые пластины с диодами, шинами и плоскими тонкими проводниками. Такая покупка сохранит не только время, но и деньги на приобретение второстепенных запасных элементов.

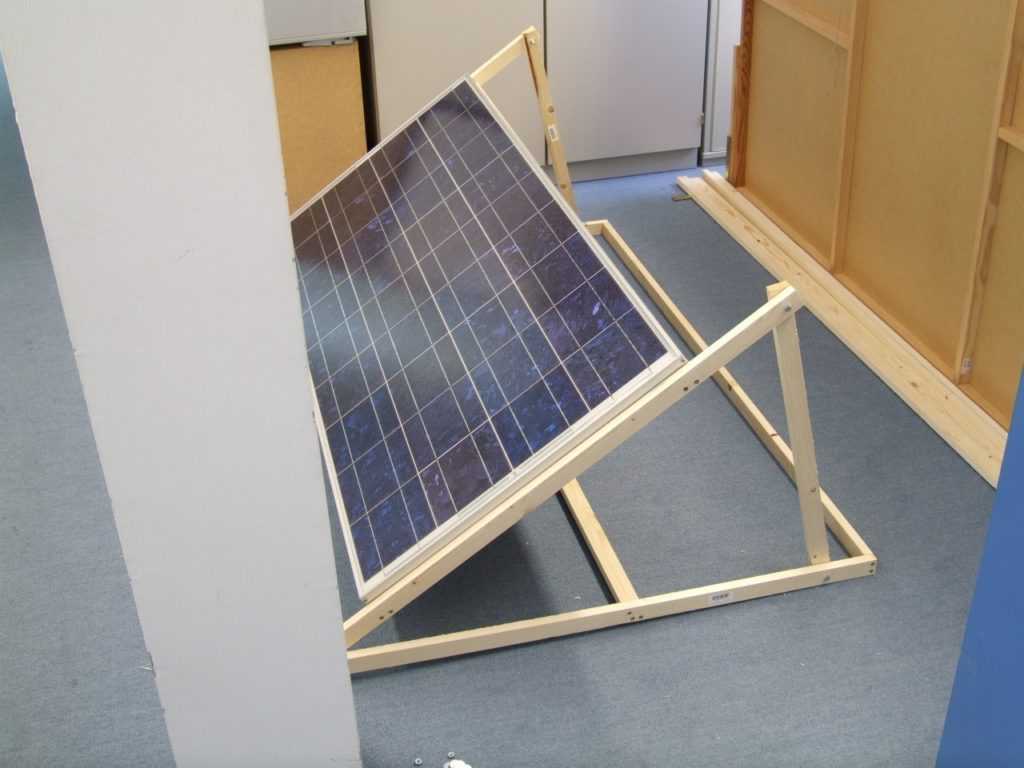

Проект системы и выбор места

Схема системы сборки солнечного коллектора предусматривает расчеты нужного размера пластины. Кроме того по проекту коллектор устанавливается на фасаде, ориентированном в южную сторону. Допустимо отклонение на 35 градусов на восток.

Генератор устанавливается под определенным углом, который обеспечит максимальное попадание солнечных лучей на фотоэлектрические элементы. Место установки панели можно подобрать в любом месте: на земле, на крыше, на стене. Главное, разместить батарею на солнечной стороне так, чтобы она не затенялась деревьями или постройками.

При подборе угла наклона коллектора учитывать расположение постройки и время года. Желательно монтировать батарею так, чтобы величину угла можно было менять в зависимости от сезонных изменений, так как фотоэлементы эффективно работают только при перпендикулярном попадании лучей на поверхность.

На заметку!

Один квадратный метр самодельной батареи из кремниевых вафель выдает в процессе 100 Вт-120 Вт. Поэтому для обеспечения электроэнергией в 250 кВт-350 кВт панель должна иметь не менее двадцати квадратных метров площади.

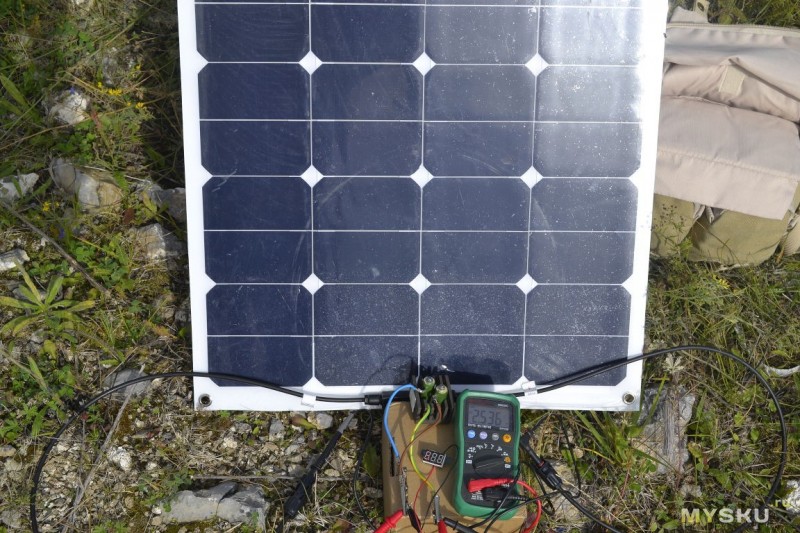

Тестирование самодельной батареи перед герметизацией

До того как обеспечить коллектору полную герметичность, нужно протестировать аккумулятор при помощи амперметра. Кроме того, проверив заранее панель, можно устранить ошибки, которые возникают во время спаивания вафель.

Тестирование нужно провести в солнечный день в час-два дня. Для этого:

  • вынести генератор на улицу, установить под тем углом, который был определен заранее;
  • подсоединить к контактам электроизмерительный прибор, измерить ток короткого замыкания;

  • если солнечный коллектор правильно спаян и собран, мощность электрического тока должна составлять на 0, 5 – 1 ампер ниже, чем возрастающий электрический импульс ударного типа. Показания прибора должны быть не менее 4, 5 ампера;
  • самодельный генератор, изготовленный из кремниевых пластин-фотоэлементов, должен выдать параметры в 5-10 ампер.

Герметизация уложенных в корпус фотоэлементов

После тестирования кремниевых пластин можно проводить герметизацию. Для заделки швов и стыков использовать эпоксидную смолу или термоустойчивый герметик. Олигомер нанести на пространство между фотоэлементами и на крайние детали. Далее, сверху установить акриловое стекло, плотно прижав к кремниевым пластинам.

В качестве дополнительной защиты и меньшего изнашивания фотоэлементов, между поверхностью короба и кремниевыми элементами установить прокладку из минеральной ваты.

После установки акрилового стекла конструкцию уложить на твердую поверхность так, чтобы стенка короба из ДСП была вверху. Это необходимо для того, чтобы из батареи вышел воздух. После повторного тестирования коллектор установить на выбранный участок, подключить к системе дома или квартиры.

Загоревшись желанием создания солнечной стации своими руками, не стоит изготавливать огромный коллектор. Чтобы понять все нюансы работы, нужно собрать маленький генератор. Если после тестирования, прибор хорошо справится с задачей, приступать к созданию более мощной модели.

как сделать самодельную солнечную панель

Солнечные батареи — источник получения энергии, которую можно направить на выработку электричества или тепла для малоэтажного дома. Вот только солнечные батареи имеют высокую стоимость и недоступны большинству жителей нашей страны. Согласны?

Другое дело, когда сделана солнечная батарея своими руками — затраты значительно уменьшаются, а работает такая конструкция ничуть не хуже, чем панель промышленного производства. Поэтому, если вы всерьез задумываетесь о приобретении альтернативного источника электроэнергии, попытайтесь сделать его своими руками – это не очень сложно.

В статье речь пойдет об изготовлении солнечных батарей. Мы расскажем, какие материалы, и инструменты для этого потребуются. А немного ниже вы найдете пошаговую инструкцию с иллюстрациями, которые наглядно демонстрируют ход работы.

Содержание статьи:

  • Коротко об устройстве и работе
  • Материалы для создания солнечной пластины
    • Кремниевые пластины или фотоэлементы
    • Каркас и прозрачный элемент
  • Проект системы и выбор места
  • Монтаж солнечной батареи по шагам
    • Шаг #1 — пайка контактов кремниевых пластин
    • Шаг #2 — изготовление каркаса для солнечной батареи
    • Шаг #3 — монтаж кремниевых пластин-фотоэлементов
    • Шаг #4 — тестирование батареи перед герметизацией
    • Шаг #5 — герметизация уложенных в корпус фотоэлементов
  • Выводы и полезное видео по теме

Коротко об устройстве и работе

Энергию солнца можно преобразовать в тепловую, когда энергоносителем является жидкость-теплоноситель или в электрическую, собираемую в аккумуляторах. Батарея представляет собой генератор, работающий на принципе фотоэлектрического эффекта.

Преобразование энергии солнца в электроэнергию происходит после попадания солнечных лучей на пластины-фотоэлементы, которые являются основной частью батареи.

При этом световые кванты «отпускают» свои электроны с крайних орбит. Эти свободные электроны дают электрический ток, который проходит через контроллер и скапливается в аккумуляторе, а оттуда поступает энергопотребителям.

Галерея изображений

Фото из

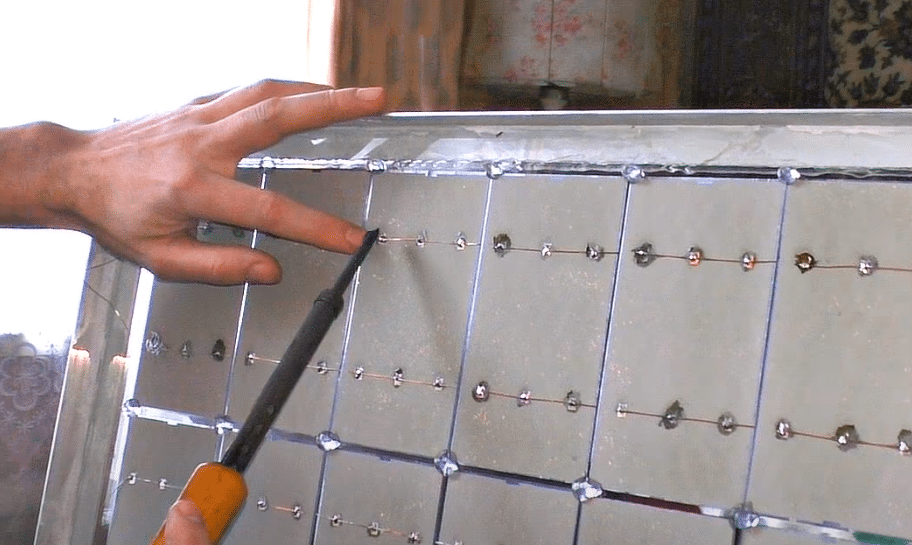

Сборка солнечной батареи из кремниевых пластинок

Формирование плюсовой токоведущей дорожки

Создание минусовых токоведущих линий с задней стороны

Подключение проводника и блокирующего диода

В роли пластин-фотоэлементов выступают элементы из кремния. Кремниевая пластина с одной стороны покрыта тончайшим слоем фосфора или бора — пассивного химического элемента.

В этом месте под действием солнечных лучей высвобождается большое количество электронов, которые удерживаются фосфорной плёнкой и не разлетаются.

На поверхности пластины имеются металлические «дорожки», на которых выстраиваются свободные электроны, образуя упорядоченное движение, т.е. электрический ток.

Чем больше таких кремниевых пластин-фотоэлементов, тем больше электрического тока можно получить. Подробнее о принципе работы солнечной батареи читайте .

Верхний слой пластин-фотоэлементов покрыт слоем, который не допускает отражение солнечного света от пластин, повышая их КПД

Материалы для создания солнечной пластины

Приступая к сооружению солнечной батареи необходимо запастись следующими материалами:

  • силикатные пластины-фотоэлементы;
  • листы ДСП, алюминиевые уголки и рейки;
  • жёсткий поролон толщиной 1,5-2,5 см;
  • прозрачный элемент, выполняющий роль основания для кремниевых пластин;
  • шурупы, саморезы;
  • силиконовой герметик для наружных работ;
  • электрические провода, диоды, клеммы.

Количество требуемых материалов зависит от размера вашей батареи, которая чаще всего ограничивается количеством доступных фотоэлементов. Из инструментов вам понадобиться: шуруповёрт или набор отвёрток, ножовка по металлу и дереву, паяльник. Для проведения испытаний готовой батареи понадобиться тестер-амперметр.

Теперь рассмотрим самые важные материалы более подробно.

Кремниевые пластины или фотоэлементы

Фотоэлементы для батарей бывают трёх видов:

  • поликристаллические;
  • монокристаллические;
  • аморфные.

Поликристаллические пластины характеризуются низким КПД. Размер полезного действия составляет около 10 — 12 %, но зато этот показатель не понижается с течением времени. Продолжительность работы поликристаллов — 10 лет.

Солнечную батарею собирают из модулей, которые в свою очередь составляют из фотоэлектрических преобразователей. Батареи с жесткими кремниевыми фотоэлементами представляют собой некий сэндвич с последовательно расположенными слоями, закрепленными в алюминиевом профиле

Монокристаллические фотоэлементы могут похвастаться более высоким КПД — 13-25% и долгими сроками работы – свыше 25 лет. Однако со временем КПД монокристаллов снижается.

Монокристаллические преобразователи получают путем пиления искусственно выращенных кристаллов, что и объясняет наиболее высокую фотопроводимость и производительность.

Пленочные фотопреобразователи получают путем нанесения тонкого слоя аморфного кремния на полимерную гибкую поверхность

Гибкие батареи с аморфным кремнием — самые современные. Фотоэлектрический преобразователь у них напылен или наплавлен на полимерную основу. КПД в районе 5 — 6 %, но пленочные системы крайне удобны в укладке.

Пленочные системы с аморфными фотопреобразователями появились сравнительно недавно. Это предельно простой и максимально дешевый вид, но быстрее соперников теряющий потребительские качества.

Нецелесообразно использовать фотоэлементы разного размера. В данном случае максимальный ток, вырабатываемый батарей, будет ограничен током наиболее маленького по размеру элемента. Значит, более крупные пластины не будут работать на полную мощность.

При покупке фотоэлементов поинтересуйтесь у продавца способом доставки, большинство продавцов используют метод воскования, чтобы предотвратить разрушение хрупких элементов

Чаще всего для самодельных батарей используются моно- и поликристаллические фотоэлементы размером 3х6 дюймов, которые можно заказать в интернет-магазинах типа Е-бай.

Стоимость фотоэлементов достаточно высока, но многие магазины продают так называемые элементы группы В. Изделия, отнесённые к этой группе имеют брак, но пригодны к использованию, а их стоимость ниже, чем у стандартных пластин на 40-60%.

Большинство интернет-магазинов продают фотоэлементы комплектами по 36 или 72 фотоэлектрической преобразовательной пластины. Для соединения отдельных модулей в батарею потребуются шины, для подключения к системе нужны будут клеммы.

Галерея изображений

Фото из

Поликристаллическая фотоэлектрическая пластина

Лицевая и тыльная стороны кремниевой пластины

Монокристаллическая фотоэлектрическая пластина

Обратная сторона монокристаллической пластины

Каркас и прозрачный элемент

Каркас для будущей панели можно сделать из деревянных реек или алюминиевых уголков.

Второй вариант более предпочтителен по целому ряду причин:

  • Алюминий — лёгкий металл, не дающий серьёзной нагрузки на опорную конструкцию, на которую планируется установка батареи.
  • При проведении антикоррозийной обработки алюминий не подвержен воздействию ржавчины.
  • Не впитывает влагу из окружающей среды, не гниёт.

При выборе прозрачного элемента необходимо обратить внимание на такие параметры, как показатель преломления солнечного света и способность поглощать ИК-излучение.

От первого показателя напрямую будет зависеть КПД фотоэлементов: чем показатель преломления ниже, тем выше КПД кремниевых пластин.

Минимальный коэффициент светоотражения у плексиглас или более дешёвого его варианта — оргстекла. Чуть ниже показатель преломления света у поликарбоната.

От величины второго показателя зависит, будут ли нагреваться сами кремниевые фотоэлементы или нет. Чем меньше пластины подвергаются нагреванию, тем дольше они прослужат. ИК-излучения лучше всего поглощает специальное термопоглощающее оргстекло и стекло с ИК-поглощением. Немного хуже — обычное стекло.

Если есть возможность, то оптимальным вариантом будет использование в качестве прозрачного элемента антибликового прозрачного стекла.

По соотношению стоимости к показателям преломления света и поглощения ИК-излучения оргстекло — самый оптимальный вариант для изготовления гелиобатареи

Проект системы и выбор места

Проект гелиосистемы включает в себя расчёты необходимого размера солнечной пластины. Как было сказано выше, размер батареи, как правило, ограничен дорогостоящими фотоэлементами.

Гелиобатарея должна устанавливаться под определённым углом, который обеспечил бы максимальное попадание на кремниевые пластины солнечных лучей. Наилучший вариант — батареи, которые могут менять угол наклона.

Место установки солнечных пластин может быть самым разнообразным: на земле, на скатной или плоской крыше дома, на крышах подсобных помещений.

Единственное условие — батарея должна быть размещена на солнечной, не затененной высокой кроной деревьев стороне участка или дома. При этом оптимальный угол наклона необходимо вычислить по формуле или с применением специализированного калькулятора.

Угол наклона будет зависеть от месторасположения дома, времени года и климата. Желательно, чтобы у батареи была возможность менять угол наклона вслед за сезонными изменениями высоты солнца, т.к. максимально эффективно они работают при падении солнечных лучей строго перпендикулярно поверхности.

Для европейской части стран СНГ рекомендуемый угол стационарного наклона 50 — 60 º. Если в конструкции предусмотрено устройство для изменения угла наклона, то в зимний период лучше располагать батареи под 70 º к горизонту, в летнее время под углом 30 º

Расчёты показывают, что 1 квадратный метр гелиосистемы даёт возможность получить 120 Вт. Поэтому путём расчетов можно установить, что для обеспечения среднестатистической семьи электроэнергией в количестве 300 кВт в месяц необходима гелиосистема минимум в 20 квадратных метров.

Сразу установить такую гелиосистему будет проблематично. Но даже монтаж 5-ти метровой батареи поможет сэкономить электроэнергию и внести свой скромный вклад в экологию нашей планеты. Советуем также ознакомиться с принципом расчета необходимого количества .

Солнечная батарея может использоваться в качестве резервного энергоисточника при частом отключении централизованного энергоснабжения. Для автоматического переключения необходимо предусмотреть систему бесперебойного питания.

Подобная система удобна тем, что при использовании традиционного источника электроэнергии одновременно производится зарядка . Оборудование обслуживающее гелиобатарею размещается внутри дома, поэтому необходимо предусмотреть для него специальное помещение.

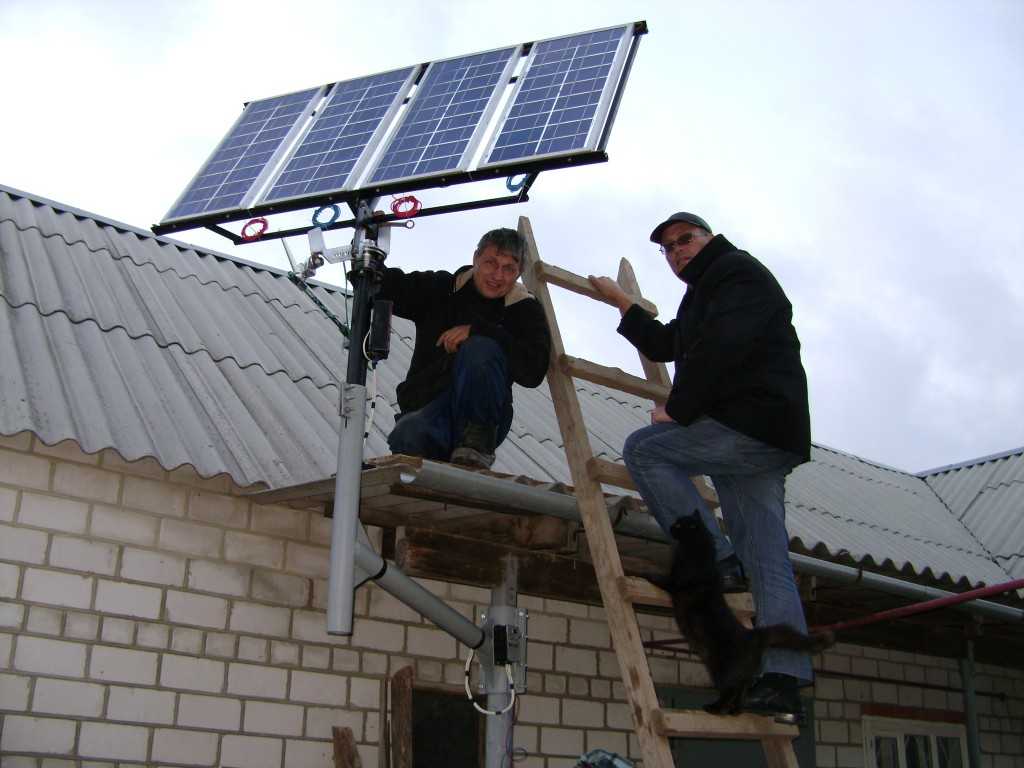

Размещая батареи на наклонной крыше дома, не забывайте об угле наклона панели, идеальный вариант, когда у батареи есть устройство для сезонного изменения угла наклона

Монтаж солнечной батареи по шагам

Выбрав место для размещения солнечной панели и оборудования для обслуживания гелиосистемы, а также имея в наличии все требуемые материалы и инструменты, можно начинать монтаж батареи.

При монтаже необходимо соблюдать технику безопасности, особенно осуществляя на крышу дома. Рассмотрим пошаговый алгоритм, как сделать солнечную батарею.

Шаг #1 — пайка контактов кремниевых пластин

Монтаж самодельной солнечной батареи часто начинается с пайки проводников фотоэлементов. Безусловно, если у вас есть возможность, то лучше всего купить фотоэлементы сразу с проводниками, т.к. пайка — очень непростая и кропотливая работа, занимающая много времени.

Пайка осуществляется следующим образом:

  1. Берётся кремниевый фотоэлемент без проводников и металлическая полоса-проводник.
  2. Проводники нарезаются при помощи картонной заготовки, их длина в 2 раза больше, чем размер кремниевой пластины.
  3. Проводник аккуратно выкладывается на пластину. На один элемент — два проводника.
  4. На место, где будет производиться спайка, необходимо нанести кислоту для работы с паяльником.
  5. Произвести пайку при помощи паяльника, аккуратно присоединив проводник к пластине.

В процессе пайки нельзя давить на силикатный элемент, т.к. он очень хрупкий и может разрушиться! Если вам посчастливилось, и вы приобрели фотоэлементы с готовыми контактами, то вы избавите себя от долгой и сложной работы, переходя сразу к изготовлению каркаса для будущей батареи.

Пайка контактов для бракованных фотоэлементов группы В производится так же и в том же направлении, что и для целых пластин

Шаг #2 — изготовление каркаса для солнечной батареи

Каркас — это место, куда будут устанавливаться фотоэлементы. Для изготовления каркаса берутся алюминиевые уголки и рейки, из которых складываются рамки. Рекомендуемый размер уголка — 70-90 мм.

На внутреннюю часть металлических уголков наносится силиконовый герметик. Герметизацию уголков необходимо произвести тщательно, от этого зависит долговечность всей конструкции.

После того, как алюминиевая рамка готова, приступаем к изготовлению заднего корпуса. Задний корпус представляет собой деревянный ящик из ДСП с невысокими бортиками.

Высокие борта будут создавать тень на фотоэлементах, поэтому их высота не должна превышать 2 см. Бортики привинчиваются при помощи саморезов и шуруповёрта.

Галерея изображений

Фото из

Изготовление корпуса для солнечной батареи

Вентиляционные отверстия в бортиках корпуса

Подложка для крепления кремниевых пластин

Окрашивание деталей корпуса для гидроизоляции

На дне ящика-корпуса из ДСП делаются вентиляционные отверстия. Расстояние между отверстиями примерно 10 см. В алюминиевую раму устанавливается прозрачный элемент (оргстекло, антибликовое стекло, плексиглас).

Прозрачный элемент прижимается и фиксируется, его крепление осуществляется при помощи метизов: 4 по углам, а также по 2 с длинных и по 1 с короткой стороны рамы. Метизы крепятся шурупами.

Каркас для гелиобатареи готов и можно приступать к самой ответственной части — монтажу фотоэлементов. Перед монтажом необходимо очистить оргстекло от пыли и обезжирить спиртсодержащей жидкостью.

Шаг #3 — монтаж кремниевых пластин-фотоэлементов

Монтаж и пайка кремниевых пластин — самая трудоёмкая часть работы по созданию солнечной панели своими руками. Сначала раскладываем фотоэлементы на оргстекло синими пластинами вниз.

Если вы впервые собирайте батарею, то можно воспользоваться подложкой для нанесения разметки, чтобы расположить пластины ровно на небольшом (3-5 мм) расстоянии друг от друга.

  1. Производим пайку фотоэлементов по следующей электросхеме: «+» дорожки расположены на лицевой стороне пластины, «-» — на обратной. Перед пайкой аккуратно наносит флюс и припой, чтобы соединить контакты.
  2. Производим пайку всех фотоэлементов последовательно рядами сверху вниз. Ряды затем должны быть также соединены между собой.
  3. Приступаем к приклеиванию фотоэлементов. Для этого наносим небольшое количество герметика на центр каждой кремниевой пластины.
  4. Переворачиваем получившиеся цепочки с фотоэлементами лицевой стороной (там, где синие пластины) вверх и размещаем пластины по разметке, которую нанесли ранее. Осторожно прижимаем каждую пластину, чтобы зафиксировать её на своём месте.
  5. Контакты крайних фотоэлементов выводим на шину, соответственно «+» и «-«. Для шины рекомендуется использовать более широкий проводник из серебра.
  6. Гелиобатарею необходимо оснастить блокирующим диодом, который соединяется с контактами и предотвращает разрядку аккумуляторов через конструкцию в ночное время.
  7. В дне каркаса сверлим отверстия для вывода проводов наружу.

Провода необходимо прикрепить к каркасу, чтобы они не болтались, сделать это можно используя силиконовый герметик.

Галерея изображений

Фото из

Шаг 1: Для того чтобы удалить защитный восковой слой с поверхности фотоэлектрических пластинок, их опускают в горячую, но не кипящую воду

Шаг 2: После отмокания в горячей воде для устранения воскового покрытия кремниевые пластины высушиваются на полотенце

Шаг 3: Для облегчения процесса пайки и крепления пластин контуры их вычерчиваются на подложке

Шаг 4: Элементы соединяются последовательно. В пайке используется маломощный паяльник и прутковый припой с канифолью в сердцевине

Шаг 5: Пайка производится до тех пор, пока все элементы единичной гелиосистемы не будут соединены по 6 контактам

Шаг 6: После соединения тыльной стороны фотоэлектрических пластинок их переворачивают и формируют внешние токоведущие линии

Шаг 7: Токоведущая шина, к которой подключаются линии батареи, выполнена из медной оплетки отслужившего кабеля. шина посажена на каплю клея

Шаг 8: После сборки каждую из двух частей будущей солнечной батареи необходимо протестировать на работоспособность при естественном освещении

Подготовка кремниевых пластин к пайке

Сушка избавленных от воска элементов батареи

Вычерчивание абриса пластинок на подложке

Процесс пайки фотоэлектрических элементов батареи

Соединение кремниевых пластин в солнечную батарею

Соединение кремниевых пластин с лицевой стороны

Устройство медных токоведущих шин прибора

Проверка работоспособности части батареи

Шаг #4 — тестирование батареи перед герметизацией

Тестирование солнечной панели необходимо проводить до её герметизации, чтобы иметь возможность устранить неисправности, которые часто возникают во время пайки. Лучше всего производить тестирование после спайки каждого ряда элементов — так значительно проще обнаружить, где контакты соединены плохо.

Для тестирования вам понадобиться обычный бытовой амперметр. Измерения необходимо проводить в солнечный день в 13-14 часов, солнце не должно быть скрыто облаками.

Выносим батарею на улицу и устанавливаем в соответствии с ранее рассчитанным углом наклона. Амперметр подключаем к контактам батареи и проводим измерение тока короткого замыкания.

Смысл тестирования заключается в том, что рабочая сила электрического тока должна быть на 0,5-1,0 А ниже, чем ток короткого замыкания. Показания прибора должны быть выше 4,5 А, что говорит о работоспособности гелиобатареи.

Если тестер выдаёт меньшие показания, то где-то наверняка нарушена последовательность соединения фотоэлементов.

Обычно самодельная , сконструированная из фотоэлементов группы В выдаёт показания 5-10 А, что на 10-20% ниже, чем у солнечных панелей промышленного производства.

Галерея изображений

Фото из

Шаг 9: После проверки работоспособности частей батареи, запаянных на подложке, их располагают в корпусе

Шаг 10: Подложки с пластинами внутри корпуса фиксируются на четыре шурупа. Провод, соединяющий части батареи, выводится через вентиляционные отверстия

Шаг 11: К каждой из половин сооружаемой батареи последовательно подключается диод Шоттки. Его минус подключается к плюсу системы

Шаг 12: Для вывода проводов из корпуса высверливается отверстие. Провода скреплены узлом, чтобы не болтались, и зафиксированы герметиком

Шаг 13: После нанесения герметика необходимо сделать технологический перерыв, отпущенный на полимеризацию состава

Шаг 14: К выведенному из солнечной батареи проводу подсоединяется двухконтактный разъем. Принадлежащая ему розетка крепится на аккумуляторе прибора, который будет заряжать батарея

Шаг 15: После сборки обеих частей прибора и вывода силовой линии наружу батарею закрывают заранее подготовленным экраном

Шаг 16: Перед герметизацией стыков гелиоприбора еще раз проводится проверка работоспособности, чтобы вовремя устранить отошедшие контакты, если они будут обнаружены

Установка обеих частей батареи в подготовленный корпус

Крепление основы солнечной батареи внутри корпуса

Установка блокирующего диода Шоттки

Вывод из корпуса наружу проводов прибора

Ожидание затвердевания герметика

Крепление двухконтактного разъема к проводу

Установка светопропускающего экрана на прибор

Контроль работоспособности перед герметизацией

Шаг #5 — герметизация уложенных в корпус фотоэлементов

Герметизацию можно производить, только убедившись, что батарея работает. Для герметизации лучше всего использовать эпоксидный компаунд, но учитывая, что расход материала будет большой, а стоимость его составляет примерно 40-45 долларов. Если дороговато, то вместо него можно применять всё тот же силиконовый герметик.

Используя силиконовой герметик, отдавайте предпочтения тому, на упаковке которого указано, что он подходит для использования при минусовых температурах

Существует два способа герметизации:

  • полная заливка, когда панели заливаются герметиком;
  • нанесение герметика на пространство между фотоэлементами и на крайние элементы.

В первом случае герметизация будет более надёжной. После заливки герметик должен схватиться. Затем сверху устанавливается оргстекло и плотно прижимается к пластинам, покрытым силиконом.

Для обеспечения амортизации и дополнительной защиты между задней поверхностью фотоэлементов и каркасом из ДСП многие мастера советуют устанавливать прокладку из жёсткого поролона шириной 1,5-2,5 см.

Делать это необязательно, но желательно, учитывая, что кремниевые пластины достаточно хрупкие и легко повреждаются.

После установки оргстекла на конструкцию ставят груз, под действием которого происходит выдавливание пузырьков воздуха. Солнечная батарея готова и после повторного тестирования её можно устанавливать в заранее выбранное место и подключать к гелиосистеме вашего дома.

Выводы и полезное видео по теме

Обзор фотоэлементов, заказанных в китайском интернет-магазине:

Видео-инструкция по изготовлению солнечной батареи:

Сделать солнечную батарею своими руками — не простая задача. КПД большинства таких батарей ниже, чем у панелей промышленного производства на 10-20%. Самое важное при конструировании солнечной батареи — правильно выбрать и установить фотоэлементы.

Не пытайтесь сразу создать огромную по площади панель. Попробуйте сначала соорудить маленький прибор, чтобы понять все нюансы этого процесса.

У вас есть практические навыки создания солнечных батарей? Поделитесь, пожалуйста, своим опытом с посетителями нашего сайта — пишите комментарии в расположенном ниже блоке. Там же можно задать вопросы по теме статьи.

Solar Fun!! Как сделать солнечную панель с компакт-диска? Пошаговое руководство!!

Как сделать солнечную панель с компакт-диска?

У обычных людей так много интересов, что они хотят знать  как сделать солнечную панель с компакт-диском?

Сделать солнечную батарею с компакт-диском — это просто миф?

Это еще возможно или нет?

Прочитав всю статью, вы узнаете пошаговую инструкцию по изготовлению солнечных панелей с компакт-диска.

Не запутайтесь, посмотрите в других источниках здесь, в этой записи, вы получите все детали как сделать солнечную батарею с CD?

Это отличная забавная идея — перепрофилировать старые ненужные компакт-диски, а также легко стать свидетелем футуристического феномена солнечной энергии.

Прочитав эту статью, вы узнаете, как можно построить свои солнечные батареи с помощью компакт-диска. Эта конкретная статья расскажет вам, как сделать самодельные солнечные батареи с компакт-диском, чтобы получить вторичную полезность.

Вам интересно, да? Давайте читать и исследовать-

Давай глубоко погрузимся!!

Содержание

  • Intro of Как сделать солнечные панели с компакт-диска?
  • Кому выгодны проекты «сделай солнечную панель с компакт-диском»?
  • Как вы получаете солнечную энергию с помощью компакт-диска?
  • Как сделать дома простую солнечную панель с компакт-диска?: Сделай сам Пошаговое руководство по изготовлению простой солнечной панели с компакт-диска-
    • Какие материалы используются для изготовления компакт-диска солнечной панели?
  • # Как сделать проект солнечной энергетики: 6 шагов по созданию солнечных батарей с CD-
    • Выводы по изготовлению самодельных солнечных батарей с компакт-диском: Почему солнечная энергия лучший источник энергии?
    • Резюме: Вынос ключа
  • Часто задаваемые вопросы: Как сделать солнечный элемент из медной проволоки, компакт-диска и диодов?

Введение Как сделать солнечные панели с компакт-диска?

Вы когда-нибудь задумывались, как устроен карманный калькулятор, использующий массив солнечных батарей?

Освещение в вашем саду с помощью генератора на солнечной энергии, как именно это работает?

Как насчет изящной забавной идеи по использованию старых ненужных компакт-дисков? Также легко наблюдать футуристический феномен солнечной энергии.

Зачем угрожать нашему электроснабжению, в значительной степени полагаясь на уголь и нефть?

У солнца есть около 5 миллиардов лет , чтобы сжечь, чтобы накормить нас бесконечным топливом.

У нас есть неограниченного использования источников возобновляемой энергии без ее истощения и выбросов загрязняющих веществ и парниковых газов от солнца.

Солнечные батареи превращают энергию этой гигантской электростанции в чистое и удобное электроснабжение.

Вы можете переработать выброшенные старые компакт-диски, чтобы узнать больше о потенциальной энергии солнца. Итак, мы обсудим «как сделать солнечную панель с компакт-диском?» в этой статье.

Эпоха оптических носителей CD, DVD или Blue-ray подошла к концу. Теперь вы можете удобно хранить огромное количество цифрового контента и управлять им в облаке и высокоскоростном Интернете.

После прочтения этой статьи вы узнаете, как можно собрать солнечные батареи с помощью компакт-диска.
Этот конкретный кусок расскажет вам, как сделать самодельные солнечные батареи с компакт-диском для получения вторичной полезности.

Вам интересно, да?

Как сделать солнечную панель с CD?

Вы можете использовать старые добрые компакт-диски в полной мере. Вы можете использовать в своих интересах их отчетливо блестящие поверхности, чтобы построить солнечную нагревательную панель или башню солнечной энергии (гелиостаты).

Следуйте за демонстрацией позже, чтобы получить полное руководство по созданию солнечной панели с компакт-диском для производства солнечной энергии.
.
Хотя эта энергия не будет питать вашу бытовую электронику. Статья не о традиционной солнечной панели, которую вы можете построить.

Возникает вопрос, какую пользу вы получите от этого начинания?

Кому выгодны проекты «сделай солнечную панель с компакт-диском»?

Предположим, мировые температуры увеличить до 1,5°C . В этом случае мы потеряем 70-90% коралловых рифов, говорится в отчете IPCC. [I]

Поскольку изменение климата продолжает угрожать нашей окружающей среде, использование возобновляемых источников энергии становится обычным явлением.

Но какая форма возобновляемой энергии лучше всего?

Зеленые технологии в значительной степени прямо или косвенно зависят от солнца. Преобразование солнечных лучей с помощью фотогальванических элементов или отражающих зеркал делает солнечную энергию наиболее значительным источником возобновляемой энергии.

Демонстрация изготовления солнечной термальной панели с помощью компакт-диска должна принести нам пользу. Это должно улучшить наше понимание того, как вы можете использовать солнце для производства тепловой энергии и лечения в снежные дни.

Хотя это уникальный метод производства тепла, он может не помочь в производстве энергии.

Практические приложения (включая, но не ограничиваясь) этого проекта:

  • Самообразование

Независимо от того, взрослый вы или ребенок, вы можете получить образование с помощью такого небольшого солнечного проекта, не тратя много времени, денег или энергии. Вы можете своими глазами увидеть силу солнечных лучей.

  • Мгновенное удовлетворение

Относительно легкий проект все же будет ярче, если вы сможете получить немедленный результат своих усилий.

  • Автономные приложения

Предположим, что ваши источники питания отключены или вы находитесь вдали от электросети. В этом случае эта попытка подготовит вас к адаптации к автономным приложениям. Вы можете эффективно развивать свой реальный проект солнечной энергетики. Вы сможете адаптироваться, чтобы выжить и построить свою солнечную систему.

Как вы получаете солнечную энергию с помощью компакт-диска?

  • Солнечные фотоэлектрические (PV) панели относительно неэффективны для преобразования большого количества солнечной энергии. Итак, какой материал лучше всего подходит для повышения эффективности солнечной панели?

– Солнечные фотоэлектрические (PV) элементы более эффективно поглощают фотоны, если вы можете запечатлеть квазислучайные наноструктуры (негладкие) на солнечных элементах. Несмотря на то, что он выглядит гладким, на диске Blu-ray есть «островки» и «ямки». Этот рисунок поверхности дает им возможность улавливать свет. Солнечная панель с рисунком Blu-ray может поглощать на 21,8 % больше света по сравнению с солнечной панелью без рисунка. [II]

— В отличие от компакт-дисков и DVD-дисков, диски Blu-ray обладают более высокой емкостью, скоростью передачи и способностью повышать эффективность солнечных фотоэлектрических панелей. Информационные шаблоны (отпечатанные) на дисках Blu-ray прекрасно работают для концентрации света. Этот метод может повысить эффективность полимерных или других типов солнечных элементов.

Однако изготовление пресс-форм для изготовления обходится довольно дорого.

Давайте посмотрим на обработку таких солнечных элементов Blu-ray ниже:



Обработка солнечных батарей в стиле Blu-ray. Изображение предоставлено: nature.com

. Прежде чем они появятся в продаже, давайте переделаем стопки дисков CD, DVD или Blue-ray в солнечную тепловую панель DIY.



Как сделать дома простую солнечную панель с помощью компакт-диска?: DIY Пошаговое руководство по изготовлению простой солнечной панели с помощью компакт-диска

Традиционная солнечная фотоэлектрическая панель вырабатывает электроэнергию с помощью фотоэлектрического процесса (преобразование солнечных лучей в полезную энергию).

Для сравнения, солнечная тепловая панель отражает солнечные лучи для нагрева определенного объекта, жидкости или области.

Хотя они не преобразуют солнечные лучи в электричество, они имеют решающее значение для солнечной платформы.

Вам не требуется интеграция батареи или инвертора с солнечными панелями.

Этот процесс менее сложен, чем система, подключенная к сети. Эта технология не менее ценна, чем фотоэлектрическая генерация.

Следуйте приведенным ниже процедурам, чтобы узнать, как сделать компакт-диск для солнечной панели: всего за шесть шагов (солнечная тепловая панель своими руками)

Какие материалы используются для изготовления компакт-диска для солнечной панели?

Прежде чем мы начнем демонстрацию как сделать солнечную панель из предметов домашнего обихода , необходимо заранее собрать материалы.

  1. компакт-диски
  2. Картоны
  3. Универсальный нож
  4. Клей
  5. Рулетка
  6. Малярная лента
  7. Аэрозоль для краски
  8. S-образные крючки
  9. Ткань
  10. Карандаш

# Как сделать проект солнечной энергии: 6 шагов по изготовлению солнечных батарей с компакт-диска-

Как сделать солнечную панель с компакт-диска? Пошаговое руководство

1-й этап изготовления солнечной панели с компакт-диском: Измерьте и отрежьте

  • Сначала измерьте длину и ширину окна, выходящего на юг или наоборот. Добавьте 4/8 дюйма к длине и ширине. Например,
Размеры

(дюймы)

Длина Ширина
Фактический 22 36
Обязательно 26 40



Теперь выберите кусок картона, достаточно большой, чтобы придать ему форму с помощью универсального ножа в соответствии с указанными выше размерами.

Из любого неиспользованного картона вырежьте несколько прямоугольников (4 штуки) шириной 4 дюйма. Прямоугольники также должны составлять 3/4 ширины контейнера.



2-й шаг изготовления солнечной панели с компакт-диском: Краска

  • Перейдите к следующему шагу, распылите краску на любую сторону картона, желательно полностью черного цвета, так как темные цвета поглощают наибольшее количество энергии света. (тепло) из окружающей среды. Вы можете нанести материал покрытия для достижения наилучшего результата или повышения эстетики. Но вы должны подождать полдня или больше, чтобы дать краске полностью высохнуть, прежде чем использовать любые другие цвета.



3-й шаг: Создание контейнера –

  • С помощью универсального ножа вырежьте 4-дюймовый квадрат из каждого угла прямоугольного картона и заклейте их малярным скотчем, чтобы создать контейнер. Темная часть должна образовывать внутреннюю часть коробки.



4-й этап изготовления солнечной панели с компакт-диском: Размещение

  • Вставьте компакт-диски в контейнер в одинаковые столбцы и ряды снизу вверх на картоне неотражающей стороной внутрь.
  • Затем используйте карандаш, чтобы определить середину рядов компакт-дисков. Вырежьте отверстия в верхнем и нижнем рядах компакт-дисков, чтобы приклеить их поверх отверстий.



5-й шаг изготовления солнечной панели с компакт-диском: Приклейте прямоугольники

Возьмите четыре прямоугольника из первого шага и приклейте их внутрь контейнера, чтобы получилась стена лабиринта.

Прямоугольники 1-й 2-й 3-й 4-й
Положение в контейнере Левая сторона Правая сторона Левая сторона Правая сторона
Позиция в рядах CD Нижний ряд

Центральный ряд



Центральный ряд



Верхний ряд



6-й шаг изготовления солнечной панели с компакт-диском: устройство крепления

  • На последнем шаге с помощью универсального ножа возьмите кусок ткани такой длины, чтобы он был на 3 дюйма длиннее и шире контейнера.



  • Разверните ткань поверх склеивания сторон контейнера. Сделайте отверстия в двух верхних углах контейнера, чтобы ввести S-образные крючки. Наконец, вы можете повесить солнечную термопанель на окно.



Выводы по изготовлению самодельных солнечных батарей с компакт-диском: Почему солнечная энергия лучший источник энергии?

Эта технологическая эра YouTube и iTunes сделала CD, DVD и Blue-ray диски устаревшими реликвиями.

Тем не менее, вы можете переработать устаревшие диски, чтобы вернуть их к жизни. Вы можете использовать блестящие стороны старых пластиковых дисков, чтобы создать электрическую солнечную панель или солнечную тепловую панель.

  • Вы можете использовать свои старые компакт-диски из кучи бесполезных компакт-дисков, DVD-дисков и дисков Blue-Ray, разбросанных по дому или на заднем дворе!



  • Практический опыт « как сделать солнечную панель с компакт-диска?» должен повысить вашу способность выполнять прогрессивный проект по использованию солнечной энергии.

Резюме : Ключ на вынос

Огромные потребности в энергии в наших местах или феномен отсутствия электросетей, прокладывающий путь для использования солнечной энергии.

Благодаря этому нетрадиционному проекту солнечной энергии вы сможете улучшить свои инновационные навыки. Всего за несколько шагов вы сможете извлечь выгоду из бесплатная солнечная энергия. Вы можете производить достаточно энергии, чтобы нагреть свою комнату, дом или даже бассейн, проявив немного творчества.

Итак, что я могу сделать с небольшой солнечной панелью, сделанной из компакт-дисков?

–        Бытовая солнечная тепловая система

Практичным методом борьбы с потерями энергии является хранение тепла в резервуаре для воды.

–        Space Efficient

Солнечная панель CD, обращенная окнами на юг, обеспечивает эффективный проект с точки зрения требований к пространству.



Часто задаваемые вопросы: Как сделать солнечный элемент из медной проволоки, компакт-диска и диодов?

Электропроводность меди – одна из лучших среди металлов. Хотя он не может генерировать электричество при воздействии только солнечного света. Если только вы не качаете магнит вокруг катушки с медной проволокой.

Зенеровские диоды, однако, могут генерировать некоторое измеримое напряжение при воздействии солнечного света.

Диоды способны выдавать только пару милливольт. Проверить можно вольтметром или мультиметром.

Но он не будет запускать какие-либо электронные устройства, поскольку выходной ток будет чрезвычайно низким, а следовательно, и мощность.

Самодельные видеоролики на YouTube по сборке солнечных батарей из компакт-дисков с медной проволокой и диодами не обеспечат достаточно энергии для питания любой бытовой электроники.



Ссылки

  1. I. «Глобальное потепление на 1,5°C»; Октябрь 2018 г. , Межправительственная группа экспертов ООН по изменению климата (МГЭИК)



  1. «Перепрофилирование дисков Blu-ray с фильмами в качестве квазислучайных шаблонов наноимпринтинга для управления фотонами, Александр Дж. Смит2, Чен Ван2, Дуннин Го, Ченг Сун и Цзясин Хуан

Как сделать солнечную панель из предметов домашнего обихода

Солнечные панели — отличный способ снизить затраты на электроэнергию и уменьшить воздействие вашего дома на окружающую среду. Тем не менее, многие люди считают стоимость установки солнечных батарей препятствием для себя.

Поэтому в этой статье мы покажем вам, как сделать солнечную панель из предметов домашнего обихода, включая:

  1. Как сделать солнечную панель из компакт-диска
  2. Как сделать солнечную панель из алюминиевой фольги
  3. Как сделать солнечную панель из банок из-под газировки
  4. Как сделать солнечную панель с лопастями

Дон’ Не волнуйтесь, шаги очень просты, и каждый может это сделать, просто внимательно следуйте этим шагам, и вы получите свою солнечную панель своими руками.

Содержание

1. Как сделать солнечную панель с CD

Инструменты для изготовления солнечной панели с CD

  • CD
  • Zener Diodes
  • Медная проволока
  • Изолированная электрическая проволока
  • Клей
  • Паяль железа
  • Проводные резаки
  • Вольт

9019 Шаг 1: GLIE

  • Вольт
  • 9019 Статор 1: GLIE

  • Вольт
  • 1 Статор 1: GLIE

  • Вольт
  • 11111111911. медного провода рядом с центральным отверстием компакт-диска, затем протяните медный провод до конца компакт-диска, затем верните его в центр.

    Повторяйте этот шаг, приклеивая каждую медную проволоку к компакт-диску, пока не закроете большую ее часть.

    В итоге диск должен выглядеть как цветок.

    Примечание: Не забудьте оставить медные провода, пока они не высохнут, прежде чем переходить к следующему шагу.

    Шаг 2: Прикрепите стабилитрон

    Теперь, когда медный провод высохнет, пришло время прикрепить стабилитрон к промежуткам между частями медных проводов.

    Для этого просто припаяйте конец стабилитрона к концам медных проводов и обязательно оставьте один конец свободным, так как он позже будет использоваться для соединения изолированных проводов.

    Шаг 3: Подсоедините изолированные провода

    После того, как мы прикрепим стабилитрон, следующим шагом будет подключение изолированного провода к концу медного провода, который мы оставили ранее.

    Просто припаяйте концы изолированных проводов к концам медных проводов и все, ваша солнечная панель готова к тестированию.

    Шаг 4. Проверка солнечной панели

    Теперь, когда все готово, пришло время протестировать нашу панель.

    Мы можем сделать это, просто поместив нашу самодельную солнечную панель в солнечное место и используя вольтметр, чтобы проверить ее.

    Все, что вам нужно сделать, это соединить изолированные провода вашей солнечной панели с проводами вольтметра.

    Если вы все сделали правильно, вольтметр будет показывать ток, когда панель находится на солнце, а если вы накрыли солнечную панель, вольтметр должен показывать мало тока или вообще не показывать его.

    И все, теперь вы знаете, как сделать солнечную панель с компакт-диском.

    2.

    Как сделать самодельную солнечную панель из алюминиевой фольги

    Инструменты , чтобы сделать солнечную панель из алюминия FOILD

    • GLASS
    • Алюминиевая фольга
    • Медная проволока
    • Изолированная электрическая проволока
    • Паяльная железа
    • Провод

    Шаг 1: Glie

  • . Первым делом попробуйте получить стакан в форме квадрата, подсоедините медную проволоку к концу стакана и протяните ее к другому концу, затем приклейте медную проволоку к стеклу.

    Повторяйте этот шаг, пока не закроете весь стакан.

    Шаг 2. Покройте стекло алюминиевой фольгой

    После покрытия всего стекла медными проводами и оставьте его сухим, теперь пришло время покрыть стекло алюминиевой фольгой.

    Попробуйте отрезать кусок оловянной фольги больше стекла и накрыть им все стекло.

    Примечание. Убедитесь, что оба конца медных проводов выходят наружу, чтобы их можно было подключить для питания устройства.

    Шаг 3: Проверьте свои солнечные панели из оловянной фольги

    После того, как мы подготовили нашу панель, пришло время проверить ее, поэтому пришло время подключить медные провода к проводам вашего вольтметра.

    Поместите панель в солнечное место, и вы заметите, что вольтметр показывает ток.

    Вот и все, вы только что сделали самодельную солнечную панель из фольги, наслаждайтесь.

    3. How to make a solar panel out of soda cans

    Tools to make a solar panel with soda cans

    • soda cans
    • Silicon adhesive
    • Plywood or sheet metal
    • black spray paint
    • Поликарбонатный лист
    • Трубки для впуска и выпуска воздуха
    • Вытяжной вентилятор или воздушный насос

    Шаг 1: Разрежьте банки с газировкой

    Первый шаг к изготовлению солнечной панели своими руками из предметов домашнего обихода — это разрезание банок с газировкой, количество зависит от того, как вам нужна солнечная панель, поэтому, возможно, вы используете от нескольких десятков до сотен банок содовой.

    Просто срежьте верхнюю часть каждой банки и удалите ребро снизу, это поможет аккумулировать больше тепла в панели, потому что способ разрезания банок и их крепления создает турбулентный поток воздуха.

    Шаг 2: Склейте банки из-под газировки

    После того, как мы разрежем банки, пришло время соединить их вместе, чтобы собрать нашу панель.

    Положите банки из-под газировки одну на другую и одну рядом с другой, а затем склейте их силиконовым клеем, пока не получится большой прочный блок.

    Причина, по которой мы используем силиконовый клей, заключается в его невероятной термостойкости, позволяющей выдерживать температуры свыше 400 градусов по Фаренгейту.

    Шаг 3. Создайте свою раму

    На этом этапе мы создадим рамку, в которой будут храниться все эти банки.

    Соберите деревянную или металлическую раму подходящего размера для банок с газировкой, задняя часть может быть металлической или деревянной, а передняя часть может быть стеклянной или поликарбонатной, чтобы обеспечить максимальное поглощение солнечного света.

    Не забудьте покрасить баллончики и раму черной краской, это поможет вашей панели поглощать больше солнечного света.

    Шаг 4: Установите трубы

    Просто установите впускную трубу в верхней части рамы, а выпускную в нижней части рамы и убедитесь, что вы заполнили все зазоры в раме банками из-под газировки или силиконом. .

    Шаг 5: Испытайте самодельную солнечную панель

    Заключительный шаг — установка вытяжного вентилятора рядом с впускной трубой для подачи холодного воздуха из комнаты в вашу панель.

    Подсоедините второй вентилятор к выходной трубе, чтобы нагретый воздух возвращался в жилое помещение.

    Как сделать домашнюю солнечную панель с лопастями

    Инструменты для сборки солнечной панели с лопастями

    • лопасти
    • картон
    • медная проволока
    • клей
    • Вольтметр

    Шаг 1: Приклеиваем лезвия

    Первым делом приклеиваем наши лезвия к картону.

    Просто поместите несколько лопастей с одной стороны рядом друг с другом, проделайте тот же шаг с другой стороны картона, чтобы сделать двустороннюю солнечную панель своими руками

    Шаг 2: соедините лопасти вместе

    После того, как мы установили наши лопасти, теперь все готово. время для соединения лезвий с помощью медных проводов.

    Все, что вам нужно сделать, это приклеить медную проволоку на первую сторону панели, затем повторить тот же шаг для лезвий с другой стороны.

    Примечание: Вы можете соединить их, используя алюминиевую фольгу вместо медных проводов.

    Шаг 3: Проверьте свою панель

    Теперь у вас есть две стороны медных проводов, подключите их к вольтметру и убедитесь, что панель находится в солнечном месте.

    Вот и все, теперь вы знаете, как сделать солнечную панель из подручных средств.

    Last Words

    Как и обещали, в этой статье мы показали 4 способа сделать солнечную панель из подручных средств.

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
