Сделать лазерный уровень под силу каждому, однако нужно тщательно изучить теоретическую часть процесса

Электронный лазерный уровень относится к наиболее необходимым инструментам, которые нужны как строителям, так и людям других профессий. Во время пользования этим уровнем, можно спроецировать пересекающиеся точки и посмотреть, получится ли прямой угол. Покупка подобного прибора в магазине, может достигать до 100-200 долларов, а если потратить немного времени и усилий, то создание самодельного лазерного уровня обойдется в копейки.

Содержание материала:

• 1 Как сделать уровень в домашних условиях: подготовка материалов
• 2 Самодельный лазерный уровень: инструкция по созданию
• 3 Инструкция: как сделать своими руками штатив для лазерного уровня
• 4 Лазерный нивелир своими руками: правильное использование

Как сделать уровень в домашних условиях: подготовка материалов

Стоимость лазерного уровня достаточно высока, а если планируется использовать его всего несколько раз, то подобная покупка будет неуместной. Поэтому можно сделать его самому.

Этот инструмент пригодится во время строительных работ:

• Во время монтажа напольной и настенной плитки разных размеров;
• При заливке пола бетоном или другим материалом, требующим соблюдение равномерного распределения;
• При оклейке обоев, как на стены, так и на потолок;
• Во время установки подвесных потолков и окон.

Материалы для изготовления лазерного уровня можно заказать в интернете

Сделать строительный лазерный уровень своими руками несложно. А

 по своим качествам он не уступает покупному, понадобится только подготовить некоторые материалы.

А именно:

• Дешевая лазерная указка, продающаяся в любых детских магазинах;
• Небольшой отрезок пористой резины, желательно достаточно толстый;
• Обычный пузырьковый уровень небольшого размера;
• Отшлифованный деревянный брусок размером со спичечную коробку;
• Небольшую ровную палку, служащую опорой;
• Планку, соответствующей длине уровня;
• Небольшой кусок фанерного листа размером 10 на 10;
• Хомут, соответствующий диаметру указки – он необходим для ее закрепления;
• Нужное количество шурупов.

После подготовки всех материалов, можно приступать к работе.

Самодельный лазерный уровень: инструкция по созданию

Следуя советам специалистов, можно за короткий промежуток времени сделать самодельную лазерную указку-нивелир.

Самодельный лазерный уровень по функционалу не уступает тем, что производят на заводе

5 важных моментов в подготовке:

1. Приступая к работе, нужно сначала устранить участок указки, где отсутствует вставка с рисунком, это отверстие заклеивается картоном, где проделано небольшое отверстие, далее колпачок устанавливается аккуратно на свое место.
2. Эти процедуры необходимы, чтобы достичь более четкой точки во время наведения указки.
3. Обычную палку нужно заострить на конце, чтобы получился кол, он будет служить ножкой для уровня, а сверху на плоское основание закрепляется фанера. Делать это нужно достаточно точно, чтобы угол соответствовал 90^о.
4. Сверху, на поверхность доски крепится планка, имеющая ту же длину, что и пузырьковый уровень. Устанавливать ее нужно с помощью шурупа, чтобы была возможность ее поворота в разные стороны.
5. Завершающим этапом является крепление к пузырьковому нивелиру лазерной указки, используя при этом хомут и пористую резину, если есть необходимость пропила, то делают углубление.

Сделав все необходимые инструкции, нужно приступать к работе.

Инструкция: как сделать своими руками штатив для лазерного уровня

Самодельный штатив-указатель можно сделать разными способами: с магнитным креплением, где присутствует и линейка; применяя крест-штатив; используя ремни для крепления. Наиболее часто используемым креплением является применение штатива от старого фотоаппарата, на который приделывается вращающийся механизм от старого плеера. Сверху устанавливается старый диск, на который прикрепляются крест-накрест лазерные указки.

Штатив для лазерного уровня можно изготовить из любого материала: дерева, металла

Этот способ отлично подойдет, если необходимо точно установить картину или повесить правильно шкафчики.

Если необходимо быстро сделать нужные отметки во время работы, а под рукой не оказалось указки с лазером, есть пошаговое руководство, для создания самому одноразового уровня, без применения штатива.

Чтобы сделать подобный указатель, который устроен наиболее простым способом, и имеет самовыравнивающийся элемент, необходимо:

• Подготовить небольшую миску или ведро с водой;
• Взять кусок пенопласта в виде прямоугольника и закрепить с помощью резинки лазерную указку;
• Емкость с водой устанавливается на определенную нужную высоту, в нее опускается пенопласт с указкой, затем ее необходимо включить.

Через несколько минут, вода успокоится и с помощью перемещения пенопласта можно получить готовые точки.

Лазерный нивелир своими руками: правильное использование

Мало сделать лазерный нивелир в домашних условиях, нужно еще и уметь им пользоваться. Нужно закрепить палку острым концом вниз, на нужной поверхности, далее используя пузырьковый уровень, выравнивают угол планки, чтобы добиться наиболее точного горизонтального расположения. Нужно включить лазерную указку и аккуратно навести ее на нужную поверхность.

Перед использованием лазерного нивелира стоит посмотреть обучающее видео и изучить инструкцию по использованию

После появления указателя, необходимо сделать небольшую отметку, далее переместить указатель немного в сторону, чтобы точно проверить, не сбилась ли отметка уровня.

После наличия двух точек, требуется провести горизонтальную линию, соединяя их между собой. Если в результате получилась идеально ровная линия – уровень работает и установлен правильно. Точки являются показателем, идеально ли установлена подставка и стойка. Во время работы с подобным устройством, лучше иметь защитные очки, снимающие напряжение с глаз. Юстировка будет проходить еще более быстро, если использовать отвес, помогающий в работе. Сделанный в домашних условиях лазерный уровень имеет немного примитивную конструкцию, но возможность сэкономить приличную сумму денег сглаживает эту проблему.

Специалисты выделяют ряд достоинств, которые имеет домашний нивелир:

• Достаточно большая длина луча, позволяющая использовать его практически во всех работах, связанных с ремонтом и строительством;
• Маленький уровень погрешности, являющийся несущественным недостатком;
• Высокая скорость произведения разметки и удобство, чего не имеет обычный пузырьковый уровень;
• Но строители выделяют основную и наиболее весомую особенность – возможность проецирования лучей в горизонтальной плоскости.

Самодельный прибор можно будет использовать и в дальнейшей работе, он послужит верой и правдой во время возведения забора, при необходимости отметить границы на приусадебном участке, во время облицовки любого строения. Профессиональным работникам понадобятся покупные уровни, они бывают таких видов. Пузырьковые – он представляет собой пластиковый или деревянный корпус с наличием трех колб внутри. Каждая из них наполнена спиртом и имеет пузырек, он должен располагаться посредине, показывая точное расположение.

Водяные – представляют собой шлангу небольшого диаметра и длиной до 25 метров, с наличием двух колб, все элементы соединены между собой. На каждой колбе имеется нанесенная шкала, подобный прибор имеет как плюсы, в виде низкой стоимости, так и минусы – нужна аккуратность во время залива жидкости, и он работает только на горизонтальных поверхностях. Магнитные – преимуществом их является легкость в креплении – он быстро и прочно устанавливается на любую металлическую поверхность и дает точные показания. Трубный – он сделан в виде прямоугольника и оснащен магнитом и шнуром. Лазерный – он отличается высокой точностью, дальностью действия, но имеет один существенный минус – высокая стоимость.

Как сделать лазерный уровень своими руками (видео)

Какой уровень использовать решает каждый из нас. Мы описали все виды приборов и раскрыли принцип изготовления простейшего устройства. Выбор остается за вами.

виды штативов, их отличие от штанги

Выполнение строительных, ремонтных или любых других работ, требующих стопроцентной точности, невозможно произвести без высококачественного оборудования. Проведение замеров или измерение расстояний и площади объекта выполняются с помощью лазерных уровней и нивелиров. Точность предоставленных лазерным уровнем данных зависит от точности установки прибора. Малейшее колебание или дрожь руки специалиста приведут к некорректным данным и неточно выполненным работам. Чтобы избежать подобных неточностей, мастера применяют штативы или штанги для уровней и нивелиров. Штатив применяется в качестве опоры и держателя лазерного уровня, чтобы прибор выполнял свои функции максимально точно.

• Устройство оборудования
• Разновидности
• Критерии выбора штативов для оптических приборов
• Виды работ и выбор опорного оборудования

Устройство оборудования

Фиксация лазерного устройства и нивелира требует применения различного вида оборудования, которое используется в качестве опоры или держателя. Специалистами используются штанги и штативы, в народе их называют треноги; они позволяют закрепить оптический прибор в том положении, которое позволяет получить наиболее точные показатели и измерения.

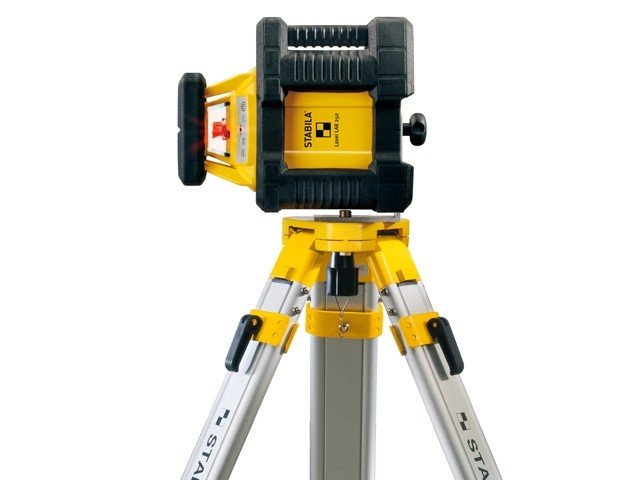

Тренога позволяет установить и закрепить лазерный оптический прибор на необходимой высоте. С помощью этого оборудования специалист может работать с прочно установленным прибором. Какие-либо колебания или вибрации с применением штатива на лазерный уровень или нивелир не влияют. Использование оптических приборов со штативом делает работу наиболее универсальной и удобной.

Штативом называют передвижную опору для приборов, имеющих оптическую составляющую для получения точных результатов и наведения лазерного луча на объект в максимальном качестве.

Конструкция состоит из основания и штативной головки, которая устанавливается на основание и позволяет зафиксировать оптический прибор. Как правило, компактные штативы оснащаются несъёмной головкой. Профессиональные геодезические треноги для нивелиров имеют съёмную головку для различного вида оптических приборов. Лазерный прибор крепится к кронштейну с помощью винтов.

Основание держателя состоит из классической треноги. Ножки оборудования регулируются и позволяют использовать его на неровной поверхности или ступеньках. Конструкция треноги телескопическая, состоит из трёх металлических трубок или профилей, позволяющих изменить высоту и поднять основание. Закрепляются металлические трубки поперечными кронштейнами. Опорное основание выполнено в нескольких формах: прямоугольное, треугольное или сферическое.

Универсальный компактный штатив имеет несколько иную конструкцию. Он состоит из треноги, но в центре конструкции имеет центральную выдвижную штангу. Выдвижная штанга оснащается червячным механизмом, который позволяет изменять положение центральной штанги с миллиметровой точностью. Компактный держатель позволяет изменять положение приборов не только с помощью ног устройства, но и с помощью центральной штанги.

Разновидности

Существующее опорное оборудование для строительных приборов представляется в трёх видах исполнения: универсальный геодезический, элевационный и фотоштатив.

• Фотоштативы довольно лёгкие и в основном используются для установки лазерных устройств и дальномеров.

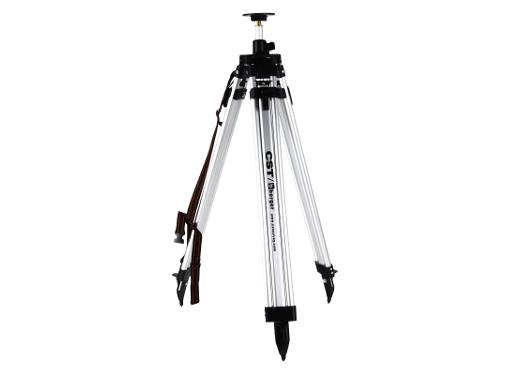

• Элевационный штатив позволит специалисту установить и закрепить более тяжёлую оптику. Их применяют для регулирования рабочей высоты лазерного прибора и для построения плоскостей. Конструкция элевационной треноги предусматривает применение кривошипной стойки с ручкой. Кривошипная стойка поможет плавно и максимально точно регулировать высоту подъёма прибора. Именно наличие кривошипной стойки отличает элевационный штатив от геодезического.
• Геодезические опорные держатели в основном имеют резьбу для накручивания лазерного оборудования.

Штанги для лазерного уровня применяют только внутри помещения. Принцип работы оборудования — установка телескопической трубки, на которую крепится лазерный прибор. Она способна перемещаться вверх или вниз на необходимую высоту. Штанга закрепляется распорками между потолком и полом или другими поверхностями.

Изготовлена штанга из алюминиевого сплава. Окрашивается чередующимися чёрными и оранжевыми полосами. Такая окраска позволяет работать в сумерки. Она легко собирается и транспортируется. Регулирование высоты зависит от модификации оборудования, в среднем составляет высоту 3 метра. Выпускаются штанги для нивелиров и с большей высотой.

Критерии выбора штативов для оптических приборов

Основным критерием выбора оборудования будет вес треноги и её наибольшая точка высоты, на которую поднимаются трубки опоры.

На вес оборудования полностью влияет плотность материала, из которого изготовлены ноги держателя. Для производства телескопических ног применяют сталь, алюминиевые высокопрочные сплавы или деревянные рейки. Каждый выбранный материал имеет ряд характеристик, позволяющих сделать тот или иной выбор.

Держатели с деревянной треногой не влияют на работу лазерного луча, если работы производятся при высоких температурах или на площадке с открытым солнечным светом. Дерево не способствует тепловому расширению, которое искажает данные, в отличие от алюминиевых треног.

Вес оборудования будет изменяться с максимальной длиной. Наиболее больший вес у штативов, которые имеют большую высоту. Они массивные и громоздкие.

Оборудование складывается и убирается в чехол или кейс. Громоздкое оборудование и опоры для больших высот упакованы в чехол с ремнём. Ремень для удобства транспортировки может менять свою длину.

Более востребованы штативы и штанги высотой от 1—1,5 м. Эта высота наиболее универсальная. В случае необходимости поднять оборудование на высоту 3 метра и более приобретают держатель с соответствующей высотой.

Виды работ и выбор опорного оборудования

Применение на строительной площадке или в частном пользовании оптического нивелира сделает работу лёгкой с применением нивелирного штатива. Прибор удобен в использовании. Изготавливают его из облегчённого алюминиевого сплава. Лазерный нивелир крепится к основанию становым винтом размером 5/8 дюймов. Такой штатив весит порядка 3,5 кг. Применить более тяжёлое оборудование типа лазерного или цифрового нивелира не представляется возможным из-за его маленького веса и небольшой площадки для самого прибора.

Выбирая геодезические штативы, можно использовать в работе лазерные нивелиры и уровни, а также любое другое геодезическое оборудование. Рабочая площадка и устойчивые ножки надёжно закрепят уровень, а построитель плоскостей будет иметь максимально чёткие линии, без погрешностей от вибраций или дрожи. Держатель можно применять как внутри помещения, так и на открытой местности.

Опорные основания геодезического типа требуются специалистам, выполняющим следующие работы:

• Осуществление контроля за проведением строительных работ и параметров возводимых конструкций.
• При строительстве линий электропередач, трубопровода и прочих линейных сооружений.
• Контроль за деформацией или смещениями возводимых зданий, сооружений и другие виды работ.

Элевационные штативы больше подходят для специалистов, выполняющих следующие работы:

• Разметка плоскости для монтажа навесных балок и перекрытий.
• Разметка подвесных конструкций потолков, в том числе натяжных потолков.
• Разметка разнообразного настенного оборудования и инженерных коммуникаций.

Максимальная высота таких штативов составляет 4 метра. Комплектуются также винтовым креплением 5/8 дюймов.

Облегчённое компактное опорное оборудование подходит для домашнего использования. В большинстве своём оно не имеет резьбового крепления. Для лазерного построителя плоскостей или уровня применяют универсальные фотоштативы. Они имеют крепление размером ¼ дюйма. Их положительное качество — это способность перемещать прибор не только вниз и вверх, но и изменять наклон прибора. Наклон лазерного устройства позволяет специалисту разметить и провести монтаж наклонных элементов.

Недостатком компактного фотоштатива является невозможность использования на открытом воздухе. Он комплектуется резиновыми наконечниками на ногах. Подобные ноги невозможно утопить в грунт. К тому же штатив лёгкий и способен упасть, что повлечёт поломку лазерного прибора.

Самодельные штативные нивелиры — Форум банкоматов, оптики и DIY

#1

созерцатель галактик

Размещено 27 июня 2017 г. — 14:28

Существуют коммерчески доступные штативные выравниватели, но они очень дорогие, поэтому я решил заняться версией, сделанной своими руками. Требуется умеренный уровень опыта работы с инструментами и металлами, но не слишком сложный. Я сделал свой, чтобы он подходил к моему штативу CGX 9.0007

Необходимые инструменты

Ассортимент сверл и долот. (сверлильный станок значительно упрощает работу, но не является обязательным)

Метчики для болтов выбранного размера. См. примечание ниже о прилагаемом болте с зажимами.

Ножовка по металлу

Тиски

Напильник или наждачная бумага для очистки краев0007

Алюминиевый стержень диаметром 1 дюйм. Подойдет 1 фут. Я получил свой в MetalsDepot около 8 долларов США. Дж. В. У Winco есть практически любой размер, который только можно придумать. Ручки с 2 звездами и ножка стоили около 12 долларов за ногу.

Резьбовой стержень… пока 3/8 работает нормально.

Примечание по хомутам Global Truss: они предназначены для использования при возведении подвесных несущих конструкций концертных сцен для световой и звуковой системы. Те, которые я использовал, рассчитаны на 200 кг каждый …. должны были сделать это. Они подходят для труб диаметром до 35 мм. Существуют размеры 20, 35, 40, 50 и 63 мм. Мне пришлось немного подпилить 35-мм под диаметр 37-мм штатива Celestron. Болт, поставляемый с выбранной мной версией, имеет размер 10 мм, поэтому мне понадобился метрический метчик. У меня был набор метрик, так что это не имело большого значения. Если бы я этого не сделал, я мог бы перейти на имперскую резьбу.

Вот части

И готовая продукция

Я использовал уклономер, чтобы измерить угол наклона ноги штатива и найти его дополнение для обрезки алюминиевого стержня. Затем просто просверлите и нарежьте под прямым углом.

Ту

• okiestarman56, Astrojensen, don clement и еще 5 это нравится

• Наверх

#2

Подарок

Размещено 27 июня 2017 г. — 14:55

Я использую плотницкий уровень и измеряю верхнюю часть кронштейнов удлинителя ножек. Если положение каждого кронштейна идентично, то верх также будет ровным.

• B 26354 это нравится

• Наверх

#3

Боб4БВМ

Размещено 28 июня 2017 г. — 12:29

Очень искусная и качественная работа

Но у меня достаточно проблем с тем, чтобы споткнуться о ноги штатива, это были бы основные точки спотыкания для моих неуклюжих ног!

У меня есть большие ручки стопорных болтов на удлинителях нижних ножек, поэтому я просто выравниваю штатив, регулируя длину ножек перед установкой прицела.

Хорошая работа !

КС

Боб

• Кунама это нравится

• Наверх

#4

Роско

Размещено 01 июля 2017 г. — 06:00

Отличная работа, выглядит очень солидно!

Однако я часто задаюсь вопросом, почему люди не делают полярную настройку прямо в монтировке…?? Все крепления эквалайзера имеют регулировку высоты и азимута для этого… это намного быстрее и проще, чем возиться с настройками штатива, настройками и уровнями…..

• Вернуться к началу

#5

Колб

Размещено 30 января 2020 г. — 13:27

Сделал 2 комплекта выравнивателей. Один набор для ножек моего штатива Celestar 8″ SCT и другой набор для самодельного штатива для костылей.

Отредактировано Colb, 30 января 2020 г., 13:27.

• Наверх

#6

Этту

Размещено 31 января 2020 г. — 12:00

..?? Все крепления эквалайзера имеют регулировку высоты и азимута, чтобы сделать это… это намного быстрее и проще, чем возиться с настройками штатива, настройками и уровнями…..

Вы правы, платформа, на которой устанавливается экваториальная монтировка, не обязательно должна быть ровной. Вы можете настроить Alt и Azm, чтобы выровнять полярную ось, несмотря на неровное основание. Тем не менее, ровная платформа для начала означает, что когда я настрою Azm, я закончу с этим. Когда я затем настраиваю Alt, мне не нужно возвращаться назад и снова переделывать Azm, и так далее и вперед, пока, наконец, я не выровняю полярную ось по плохо выровненной основе. Я просто выравниваю по 2 осям, а не по 4.

• Astrojensen нравится это

• Наверх

#7

Этту

Размещено 31 января 2020 г. — 12:17

Существуют коммерчески доступные штативные выравниватели, но они очень дорогие, поэтому я решил заняться версией, сделанной своими руками. Требуется умеренный уровень опыта работы с инструментами и металлами, но не слишком сложный. Я сделал свой, чтобы он подходил к моему штативу CGX 9.0007



Необходимые инструменты

Ассортимент сверл и долот. (сверлильный станок значительно упрощает работу, но не является обязательным)

Метчики для болтов выбранного размера. См. примечание ниже о прилагаемом болте с зажимами.

Ножовка по металлу

Тиски

Напильник или наждачная бумага для очистки краев0007

Алюминиевый стержень диаметром 1 дюйм. Подойдет 1 фут. Я получил свой в MetalsDepot около 8 долларов США. Дж. В. У Winco есть практически любой размер, который только можно придумать. Ручки с 2 звездами и ножка стоили около 12 долларов за ногу.

Резьбовой стержень… пока 3/8 работает нормально.



Примечание по хомутам Global Truss: они предназначены для использования при возведении подвесных несущих конструкций концертных сцен для световой и звуковой системы. Те, которые я использовал, рассчитаны на 200 кг каждый …. должны были сделать это. Они подходят для труб диаметром до 35 мм. Существуют размеры 20, 35, 40, 50 и 63 мм. Мне пришлось немного подпилить 35-мм под диаметр 37-мм штатива Celestron. Болт, поставляемый с выбранной мной версией, имеет размер 10 мм, поэтому мне понадобился метрический метчик. У меня был набор метрик, так что это не имело большого значения. Если бы я этого не сделал, я мог бы перейти на имперскую резьбу.



Я использовал инклинометр, чтобы измерить угол наклона ноги штатива и найти его дополнение, чтобы отрезать алюминиевый стержень. Затем просто просверлите и нарежьте под прямым углом.



Ту

Очень красиво! Всегда приятно видеть, как изобретения (зажимы Global Truss) из других областей применения могут быть инновационно использованы для нашего хобби.

Единственное, что меня беспокоит, это срезать угол 1-дюймового стержня с получением достаточно плоской поверхности, чтобы он не имел тенденции к раскачиванию или вращению после прикрепления болтами к анкерному зажиму. Точечная сварка, даже просто прихватка , гарантировало бы прочное, стабильное соединение там, но не у всех есть алюминиевый сварочный аппарат. Может быть, есть какая-то «жидкая сварка», которая сработает? Я не знаю, будет ли достаточно эпоксидной смолы или перманентного Loctite, если только две поверхности не сопрягаются очень с чего начать? Каков ваш опыт или предложения?

• Наверх

#8

изображать

Размещено 31 января 2020 г. — 16:39

Это был мой подход к ситуации, связанной с высокой альт-азимутальной монтировкой для моих маленьких (и тяжелых) рефракторов, добавленной к моему в основном самодельному штативу. Я использовал алюминиевые квадратные трубы, которые у меня были под рукой, когда я изначально собирал штатив, так как высота была небольшой (продиктовано длиной клена, который я использовал для ножек), и это позже пошло мне на пользу, когда я понял, что могу добавить деревянные вставки на концах и сверло для винтов регулировки высоты, которые в данном случае представляют собой простые болты с квадратным подголовком с ручными ручками и навинченными на них контргайками. Полусферические головки идеально подходят для этой ситуации, и все работает хорошо, мне просто нужно найти более длинные болты, чем те, которые были доступны в строительном магазине в тот день.

Прикрепленные миниатюры

• Наверх

#9

Этту

Размещено 01 февраля 2020 г. — 14:45

Вот моя версия,

Конечно, лучше держать ногу под нагрузкой и пытаться отрегулировать длину на небольшую приблизительную сумму

Я построил и установил их на штатив Meade еще в начале 2000-х годов, до того, как Meade выпустила свою систему измерения наклона/наклона и компьютерную компенсационную систему.

Но он оказался полезным и простым для точного выравнивания уже сегодня

• Brave_ulysses это нравится

• Наверх

#10

Бэйпойнт

Размещено 06 мая 2020 г. — 21:57

Эта тема была настолько полезной для меня, что я решил поделиться регулировочными ножками, которые я вдохновил сделать для своего стандартного полевого штатива Meade — некоторые 3/8-дюймовые выравнивающие болты для мебели с eBay, некоторые 3/8-дюймовые 3D-печатные гайки с накатанной головкой в ​​качестве зажимных гаек над и под выравнивающей ножкой, несколько недорогих ручек 3/8″ и отверстие 3/8″, продетое через пластину 1/4″x1-1/2″ (нагретое газовой горелкой MAPP, затем забито молотком). примерно под правильным углом — выравнивающие ножки имеют небольшую поворотную способность, так что это не было слишком критично.

Ножки на этом штативе, если снять резиновые ножки, которые, кажется, всегда отваливаются, представляют собой удивительно толстый кусок алюминия, так что было много материала, чтобы просверлить и нарезать резьбовое отверстие, в которое я мог вкрутить болты. стопу на каждую ногу. Более чем достаточно крепкий, чтобы вместить мой 8-дюймовый LX200GPS и самодельный танкетку.

• JeremyV нравится это

• Наверх

#11

дон клемент

Размещено 06 мая 2020 г. — 22:37

Я подумываю добавить к треноге регулируемые ножки, аналогичные тем, что я сделал на токарном станке, где я установил выносные опоры со сферическими опорами.

Дон

• Наверх

Клетка для крыс Easy DIY/адаптер крепления/выравниватель штатива… — Крепления

#1

МаркМитлстедт

Размещено 18 октября 2022 г. — 12:33

С приближением зимы я перемещаю свое место наблюдения с террасы на подъездную дорожку. Это означает, что я перехожу от постоянного пирса на своей палубе (потому что я не использую свою палубу зимой) к использованию штатива.

Мой палубный пирс…

Я ненавижу выравнивать монтировку с помощью ножек штатива, особенно зимой. Холод не щадит спину и колени. Несмотря на то, что сегодня только октябрь, на улице было 18 градусов, дул холодный ветер. Пора подготовить моего скакуна к подъездной дорожке.

Я снял переходник/выравниватель крепления со своего пирса и надел его на голову штатива. Я разработал эту переходную пластину около десяти лет назад для установки всех типов креплений. Штатив — это мой старый EXOS2-GT со стальными ножками толщиной 2 дюйма, который я использовал в течение многих лет со многими другими креплениями.

Эта переходная пластина/выравниватель для клетки для крыс проста в изготовлении и использовании. Я могу выровнять свое крепление, даже не касаясь ножек штатива. Я использовал этот адаптер клетки для крыс с каждым креплением, которое у меня было за последние десять лет. В этой ориентации верхняя часть пластины плоская, где я прикрепил короткий удлинитель опоры, сделанный из оцинкованной трубы, и фланец, прикрученный к плоской вершине.

Любое крепление можно адаптировать под него. Если я использую любую монтировку в стиле CG4/5 (Alt-Az или GEM), я просто переворачиваю верхнюю пластину там, где на нижней стороне клетки для крыс находится дубликат головки штатива в стиле CG4/5. При таком использовании болты выравнивателя просто входят в верхнюю пластину в другую сторону. Много универсальности. Я уже несколько лет не покупаю коммерческий переходник для крепления, потому что он настолько универсален.

Стандартная головка штатива в стиле CG4/5…

Крысиная клетка/адаптер/выравниватель. Березовая фанера, усиленные болты и мой удлинитель из оцинкованной трубы. Моя текущая монтировка (AZ-GTi) с адаптером находится на полке за крысиной клеткой…

Нижняя пластина прикручивается к штативной головке. Верхняя пластина входит в нижнюю пластину и скрепляется тремя регулировочными гайками. Адаптер AZ-GTi (ПВХ) входит в верхнюю часть удлинителя трубы, а затем надежно затягивается с помощью трех ручек (с отверстиями и резьбой).

Все готово к работе. Легко наклонить пластину до уровня, не касаясь ножек штатива. Очень безопасный и прочный.

Для тех, кому интересен торпедный уровень, установленный на другой стороне, это комбо…уровень и CW. К самому уровню я прикрепил противовес. Теперь я могу сбалансировать свой прицел AT72ED-II (который немного тяжеловат) гораздо проще, чем использовать более длинную направляющую.

В качестве бонуса торпедный уровень также облегчает выравнивание штатива (просто установите уровень на уровень и поворачивайте монтировку, пока я регулирую регулировочные гайки адаптера). Я могу сбалансировать саму монтировку и направить ее на север рядом с Полярной звездой (поскольку уровень также имеет пузырьковый уровень 45 градусов, а я просто живу на 45 градусах северной широты), а затем вернуть OTA обратно на уровень в Alt-Az. «домашнее» положение. Так просто!

Да… Я знаю, что на этом фото не уровень. ..

Отредактировано MarkMittlesteadt, 18 октября 2022 г., 12:49.

• D_talley, JohnnyMac, Xeroid и еще 2 это нравится

• Наверх

#2

Священное Сердце

Размещено 18 октября 2022 г. — 16:47

На моем портативном пирсе уже много лет стоит клетка для крыс, это облегчает жизнь. Сделай сам, простой, две пластины 1/4″ из нержавеющей стали 304 квадратной формы 16″, один стержень с резьбой 1/2″ из нержавеющей стали, отрезанный по длине, 4 шт., гайки и шайбы из нержавеющей стали, готово.

• MarkMittlesteadt и Brianm14 нравится это

• Наверх

#3

МаркМитлстедт

Размещено 18 октября 2022 г. — 17:12

Я думаю, что у большинства людей клетки для крыс и выравнивающие пластины ассоциируются с постоянными опорами , и лишь немногие применяют их к штативам или переносным опорам. Это делает выравнивание намного проще , чем регулировка ножек штатива или регуляторов уровня на тележках/тележках.

• Священное Сердце нравится это

• Наверх

#4

Священное Сердце

Размещено 18 октября 2022 г. — 17:21

Возраст научил вас просто не забывать.

Мои вещи лежали на тележке 15 лет, это был C14, эти рефракторы новые. С14 нет. Клетка для крыс, наверное, 6 или 7 лет. Раньше я использовал резьбовой стержень для регулировки уровня. Теперь я выравниваю сверху, и, поскольку крепление ставится точно на то же место, размечается бетонная площадка, я просто выравниваю ее один раз и готово. У меня есть две алюминиевые квадратные детали, пластинчатый алюминий 1/2 дюйма, с отверстиями в них, чтобы соответствовать шарнирным ножкам на винтах. Третья не нужна, две части фиксируют меня на севере.

• MarkMittlesteadt нравится это

• Наверх

#5

МаркМитлстедт

Размещено 19 октября 2022 г. — 09:33

Возраст научил вас просто не забывать.



Мои вещи лежали на тележке 15 лет, это был C14, эти рефракторы новые. С14 нет. Клетка для крыс, наверное, 6 или 7 лет. Раньше я использовал резьбовой стержень для регулировки уровня. Теперь я уровень сверху, и — крепление ставится точно на то же место, бетонная площадка отмечена, — просто выравниваю один раз и готово. У меня есть две алюминиевые квадратные детали, пластинчатый алюминий 1/2 дюйма, с отверстиями в них, чтобы соответствовать шарнирным ножкам на винтах. Третья не нужна, две части фиксируют меня на севере.

Мой штатив почти никогда не стоит на одном месте. Мне приходится много лазить по деревьям, чтобы найти подходящее место в зависимости от того, что меня интересует. Иногда я отношу свои вещи к дочери или друзьям в темную сельскую местность. Возможность просто посмотреть на сам штатив и немного настроить уровень с помощью моей крысиной клетки делает это намного проще, особенно это касается регулировки с тремя болтами.

Изменено MarkMittlesteadt, 19 октября 2022 г., 10:44.

• Черепаха и Святое Сердце вот так

• Наверх

#6

астрохэмп

Размещено 19 октября 2022 г. — 11:57

Отметьте, что «крысиная клетка» может решить некоторые проблемы за вас, хотя переход от постоянного настила к катящемуся подъезду меня озадачил.

Не проще ли сгребать снег лопатой к пирсу, а не перестраиваться каждый раз? Я вижу, вы визуал, но думали ли вы о EAA и сохранении установки на палубе?

Спасибо за детали регулятора.

• MarkMittlesteadt нравится это

• Наверх

#7

черепаха

Размещено 19 октября 2022 г. — 13:47

Это очень интересно, но я удивлен, что вы используете обычные гайки вместо резьбовой ручки, что означает, что вам нужно использовать гаечный ключ, чтобы выровнять ее, верно? Также мне нравится очень умный смещенный противовес.

• MarkMittlesteadt нравится это

• Наверх

#8

МаркМитлстедт

Размещено 19 октября 2022 г. — 14:04

Отметьте, что «крысиная клетка», похоже, решает ваши проблемы, хотя переход от постоянной палубы к катящемуся подъезду меня озадачил.

Не проще ли сгребать снег лопатой к пирсу, а не перестраиваться каждый раз? Я вижу, вы визуал, но думали ли вы о EAA и сохранении установки на палубе?

Спасибо за детали регулятора.

Я чередую их, потому что иногда мне нужно увернуться от дерева для некоторых объектов, где мой палубный пирс не имеет четкого обзора, но моя подъездная дорога с другой стороны моего дома имеет. Это также зависит от зимы, которую мы получаем. я всегда приходится сметать/расчищать подъездную дорожку (но мне не нужно расчищать настил лопатой). .. а при минусовых температурах расчищать дорогу на моем настиле очень непривлекательно.

• Наверх

#9

МаркМитлстедт

Размещено 19 октября 2022 г. — 14:06

Это очень интересно, но я удивлен, что вы используете обычные гайки вместо резьбовой ручки, что означает, что вам нужно использовать гаечный ключ, чтобы выровнять ее, верно? Также мне нравится очень умный смещенный противовес.

На самом деле я могу просто вручную затянуть гайки, чтобы зафиксировать его. Их не нужно сильно затягивать. Как верхняя, так и нижняя гайки легко регулируются вручную. Я думал о барашковых гайках, но не мог найти в таком размере… но оказалось, что они все равно не нужны.

• tturtle нравится это

• Наверх

#10

люкс II

Размещено 19 октября 2022 г. — 15:45

Также есть это… https://www.amazon.c…539436126&psc=1

• Наверх

#11

МаркМитлстедт

Размещено 19 октября 2022 г. — 15:56

Также есть это… https://www.amazon.c…539436126&psc=1

Красиво оформленный и интересный, но в настоящее время недоступен. И ограничено количеством креплений/штативных головок, с которыми он будет работать. Мой будет работать с любым креплением, так как одна сторона верхней пластины полностью плоская (как я сейчас использую с удлинителем), и я могу установить специальный адаптер, чтобы он подходил к нижней части любого крепления , отличного от CG4/5. Переверните его, и вы получите точную копию верхней части штативной головки в стиле CG4/5.

Нижняя сторона моей верхней пластины выглядит точно как головка штатива в этом стиле.
