Соединение проводов в распредкоробке методом пайки своими руками

Когда нужно соединить медные провода в распределительной коробке, я делаю скрутки и пропаиваю их. Однако в
настоящий момент ходит много споров о надежности: кто-то утверждает о надежнейшем пропаянном соединении,
а кто-то ругает пайку и рекомендует пружинные клеммники. Стоит заметить, что сторонники паяльника — бывалые,
советской закалки электрики.

Сегодня мы не будем выяснять что лучше — на мой взгляд, объективной оценкой качества соединений будет
сравнительный тест на экстремальных токах, возможно в будущем мы проведем подобный тест. Но сейчас поговорим
о том, как скручивать провода в распаечных коробках и собственно их пропаивать.

Хочется заметить: несмотря на то, что процесс немудреный и его несложно освоить, выполнять его нужно с
тщательностью и аккуратностью. Ведь все возгорания, как правило, от плохого контакта в тех или иных местах.

Инструмент

Для выполнения всех операций нам понадобится следующий инструмент:

Паяльник 100-150 Вт с медным жалом. Обычный, без наворотов в виде несгораемого жала и прочего. Жало может
быть прямым или изогнутым.

Также нам понадобятся бокорезы (кусачки), плоскогубцы (пассатижи) и строительный нож. При работе с толстыми
скрутками, где например будут присутствовать жилы 4 мм², понадобятся дополнительные плоскогубцы.

К необязательному инструменту можно отнести клещи для снятия изоляции: обойтись можно и без них, однако с этим
инструментом дела идут быстрее.

Выбор припоя

Выбрать подходящий припой для пайки скруток — это самый ответственный момент. От припоя зависит конечный результат.
В процессе использования разных марок припоя, я пытался выявить закономерность между качеством пайки и процентном
содержании олова. Однако таковой зависимости обнаружить не удалось.

Единственное, что можно утверждать с полной уверенностью — припой обязательно должен быть с флюсом внутри. Это и не
удивительно: метод пайки не предусматривает обязательное нанесение флюса на скрутки, а флюс необходим.

Удобнее всего использовать припой в проволоке толщиной 1мм или около того. Продается он в катушках или пластиковых тубах.

По-большому счету, выбирать припой придется методом проб и ошибок, иного метода я не вижу. Ну и приведу несколько примеров
припоев нескольких производителей:

Этот припой хорошо подходит для пайки скруток. А тот, что ниже, лучше не брать — тонкие скрутки из 2-х проводов 1,5 мм²
он хорошо спаяет, но скрутки толще он только испортит.

Вот еще достаточно неплохой припой REXANT:

При первом выборе припоя, самым лучшим вариантом будет покупка небольшой тубы на пробу. Ну и запоминать,
какие из купленных марок паяли хорошо, а какие плохо. Собственно вот такая нехитрая наука.

Помимо припоя хорошо иметь под рукой очиститель — обычный спирт. Многие медные жилы, даже новые,
покрыты слоями окислов или иными налетами, которые затрудняют пайку.

Хорошим вариантом очистителя является флюс «ТАГС» — он превосходно очищает поверхность медных жил и в добавок
помогает процессу пайки.

Скрутка проводов

Итак, все провода зачищаются от общей изоляции, защищающей весь кабель. Для каждой отдельной жилы берется
длина на скрутку плюс небольшой запас — основание скрутки должно быть скручено жилами с изоляцией. Вообще,
нужно стремиться уложить в коробку лишние сантиметры проводов на всякий случай.

Совет: старайтесь всегда поместить в распаечную коробку побольше запаса проводов, даже с учетом уже сделанных
скруток. Возможно когда-то в будущем сюда будут добавляться новые линии или производиться какой-либо ремонт.
Хорошим тоном будет предусмотреть ремонтопригодность коробок, даже если вы уверены в надежности и качестве
своих работ.

Для самих скруток жилы зачищаются сантиметров на 10 — после скручивания лишнее откусится бокорезами. Конечная
длинна скрутки оголенных проводов должна быть не менее 4 см. Если монтаж производится в просторных
распредкоробках, длину скруток можно увеличить до 7-8 см. Главное чтобы скрутки поместились в коробку без
изгибов.

Но это я забежал немного вперед: перед скруткой оголенных жил необходимо хорошенько их протереть тряпочкой,
смоченной в спирте или флюсе ТАГС. После обработки поверхность меди должна иметь однородный желтый цвет без
темных участков — только тогда можно производить скручивание. Если жилы покрыты слишком толстым окислом, то
перед протиранием их можно обработать мелкой шкуркой.

Когда среди скручиваемых проводов присутствуют мягкие, многожильные проводники, то их следует с особой
тщательностью очищать от окислов.

Скрутка производится плоскогубцами так, чтобы несколько сантиметров с изоляцией так же стали частью скрутки.
Закручивать следует с достаточным усилием, однако нужно не перестараться и не порвать ни одной жилы. Здесь
рекомендуется предварительно потренироваться на пробных скрутках и «почувствовать» материал.

При скручивании большого количества жил или когда сечение жил большое (4 мм² например), основание скрутки
нужно придерживать дополнительными плоскогубцами.

Когда скрутки закручены, их нужно укоротить бокорезами до необходимой нам длинны. Короче 4 см. не рекомендуется.

Распаечная коробка скручена, можно приступать к пропаиванию.

Пайка

Пока разогревается паяльник, нужно «нанести» припой на скрутки. Для этого проволоку припоя наматывают на каждую
скрутку с шагом 1-3 мм. Шаг намотки зависит от общей толщины всех скрученных проводов и находится экспериментально.
Наматывать припой следует в натяг, чтобы он как можно плотнее прилегал к медной поверхности.

Если в скрутке присутствуют многожильные проводники, то припоя следует наматывать больше, чем обычно. Многожильные
провода требуют гораздо большего количества олова — нужно учитывать количество гибких проводников в общем объеме.

Разогретым паяльником касаемся края скрутки и ждем, пока припой не расплавится. При плавлении припоя ведем паяльник к
основанию — припой должен оплавляться раньше, чем паяльник достигнет точки его расплавления. Ключевой момент: паяльник
нагревает металл, а металл в свою очередь расплавляет припой. К слову: сосвем необязательно вести паяльник от края к
основанию скрутки, можно и наоборот — от основания к краю.

Припой должен заполнить все пустоты между проводниками и пропаять всю скрутку. Визуально — из всех месть соприкосновения
жил друг с другом должен быть виден припой. Мелкие скрутки покрываются припоем полностью, а те что покрупнее — припой
заполняет места соприкосновения жил.

Расплавленный припой обязательно будет капать вниз, поэтому нужно принять все необходимые меры защиты, как себя, так и
окружающего пространства.

Если есть сомнения в том, что припой заполнил все труднодоступные места, то пайку можно повторить заново. Для этого
нужно хорошо протереть место пайки спиртом или ТАГС-ом, намотать припой и все повторить. В таких ситуациях сразу
проявляется качество припоя: «дерьмовым» так и не получится пропаять со второго раза.

После пайки скрутки готовы к изоляции, их можно «укутывать» изолентой или термоусадочной трубкой. Так как мы не использовали
паяльной кислоты или иных агрессивных флюсов, промывать места пайки нет необходимости. Во время укладки на свои места нужно
избегать изгиба пропаянных мест.

В заключение хочется сказать, что пайка соединений в коробках — дело достаточно простое. Однако придется сначала немного
потренироваться и возможно, перепробовать несколько разных припоев.

Смотрите также другие статьи

медные провода, скрутка, инструмент и припой

Все без исключения электромонтажные схемы предусматривают наличие разветвления и соединения кабелей и проводов. Для этого требуется дополнительно устанавливать распределительную коробку, которую изготавливают из металла или полимерных материалов. Однако установить конструкцию недостаточно, важно знать технологию пайки скруток проводов в распредкоробке.

Содержание

1. Для чего нужны распределительные коробки
2. Общие правила коммутации
3. Преимущества пайки в сравнении с другими способами соединения
4. Пайка проводов
5. Выбор мощности паяльника
6. Тип припоя
7. Защита места пайки от окисления
8. Технология пайки и лужения
9. Пайка с помощью горелки и тигля
10. Меры предосторожности

Для чего нужны распределительные коробки

Коробка для коммутации проводов

Необходимость использования распределительных коробок не должна вызывать сомнений. Чтобы в этом убедиться, следует ознакомиться с предостережениями специалистов:

• Пренебрежение монтажом конструкции – нарушение правил, изложенных на нормативных документах.
• Соблюдение пожарной безопасности. Благодаря РК существенно сокращается вероятность коротких замыканий и пожара, обусловлено это герметичностью конструкции.
• Монтаж устройства отнимет немало времени, зато в будущем модернизировать, обслуживать, ремонтировать и наращивать провода будет значительно проще. Например, если потребуется установить дополнительную розетку или выключатель, нужные провода удастся вывести именно из распределительной коробки.

В общем, монтаж распределительной коробки обязателен. Технология установки проста, сложность может возникнуть при соединении проводов.

Общие правила коммутации

Реализация метода пайки напоминает сварочные работы, только используется обыкновенный паяльник, а не инверторный аппарат с электродами. Перед скруткой жилы нужно залудить. Для этого разогревается паяльник, погружается в канифоль и проводит по зачищенным от изоляции местам несколько раз до появления рыжеватого оттенка.

Для качественного выполнения работ нужно предварительно проверить жало паяльника. Важно, чтобы оно было чистым. Если поверхность неровная, на ней скопились загрязнения, сделать качественный припой будет невозможно. Загрязнения удаляются с помощью напильника, далее его конец повторно лудится.

Преимущества пайки в сравнении с другими способами соединения

Инструмент для снятия изоляции с проводов – стриппер

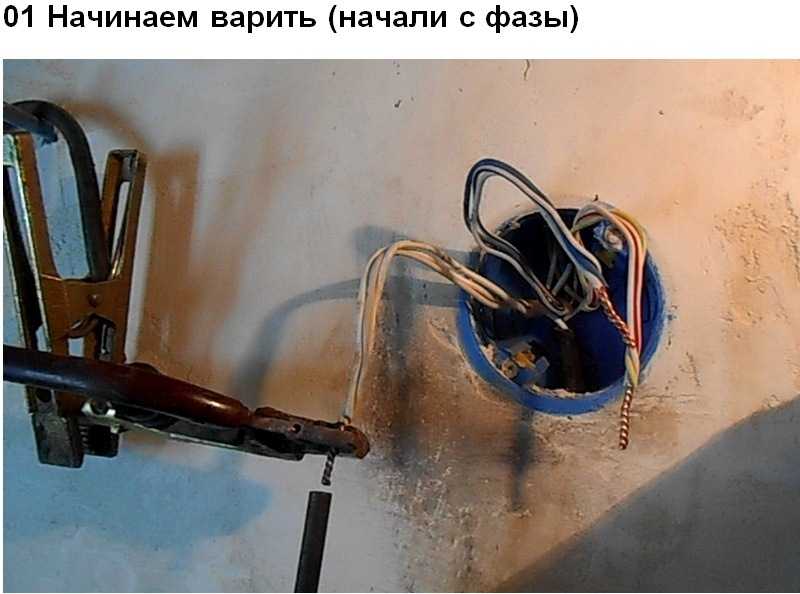

Существует несколько способов соединения проводов в распределительной коробке, однако минимальным переходным сопротивлением и монолитным соединением отличается только пайка и сварка. Спаять провода в домашних условиях может каждый желающий. Для сварки потребуется опыт и наличие специального сварочного аппарата.

Для проведения работ потребуется следующий набор инструментов:

• флюс;
• нож, предназначенный для удаления изоляционного материала;
• припой;
• бокорезы;
• паяльник;
• плоскогубцы или пассатижи;
• наждачная бумага.

Предварительно не подготовив весь необходимый инструмент и расходные материалы, приступать к работе нельзя.

Пайка проводов

Снятие изоляции с провода

Лужение и пайка кабелей в распределительной коробке проводится в несколько этапов.

1. Удаление изоляционного слоя.
2. Зачистка проводов до появления характерного блеска металла.
3. Облуживание.
4. Скрутка.
5. Пайка.
6. Изолирование.

Прежде чем приступать к соединению токопроводящих жил, нужно проанализировать, какая длина потребуется. Провода обрезают так, чтобы при пайке концы были расположены снаружи распределительной коробки. По окончании работ их укладывают любым желаемым способом.

Пайка проводов в распределительной коробке запрещена в натяг. Запас в данном случае также неуместен.

Для удаления изоляционного слоя используется специальный инструмент – стриппер или острый нож. Работая с острым ножом, движения должны напоминать обстругивание карандаша. Запрещено подрезать изоляционный слой пассатижами или бокорезами, нельзя делать круговые надрезы. Поперечные повреждения в ближайшем будущем станут причиной обрыва.

Для провода, предназначенного для пайки, зачистка колеблется в пределах 1,5-3 см. Количество витков – не менее 2.

Основные виды соединения проводов под пайку

Провода перед пайкой тщательно зачищают и лудят, чтобы на поверхности жил не появились окислы, препятствующие нормальной проводимости и увеличивающие сопротивление. Уже облуженные проводники скручиваются с помощью плоскогубцев или пассатижей.

Пайка скрутки медных проводов в коробке имеет аналогичный алгоритм. Скрутка должна быть плотной, но при этом не натянутой, иначе концы токопроводящих жил могут попросту обломаться.

В завершение скрученные провода спаивают паяльником таким образом, чтобы со всех сторон спайка была покрыта равномерным слоем. Качество работы всецело зависит от того, насколько качественно были зачищены концы.

Выбор мощности паяльника

Для качественного выполнения работ требуется использовать довольно мощные паяльники, не менее 65 Вт. Особенно это важно при работе с медными проводами, поскольку медь – хороший проводник тепла, следовательно, отводит тепло от места спайки. Если мощности устройства недостаточно, это может привести к «холодной пайке» — припой покрывает спаиваемую область неравномерно, прочность будет низкой.

Устройство должно оптимально прогревать место в течение 1 минуты и не более, поверхность припоя по окончании работ должна быть гладкой, иметь равномерный блеск.

Тип припоя

Существует большое разнообразие припоев, основные из них перечислены в таблице.

Марка припоя	Состав (%)	Прочность при растяжении (кг/мм)	Температура плавления	Применение
ПОС-30	Свинец – 70 Олово – 30	3,2	266	Для пайки и лужения деталей, изготовленных из стали, меди и их сплавов
ПОС-40	Свинец — 60 Олово – 40	3,8	238	Для пайки и лужения контактов и деталей в радиоаппаратуре, изготовленных из оцинкованной стали
ПОС-90	Свинец – 10 Олово – 90	4,9	220	Для пайки и лужения медицинских инструментов и металлической посуды
ПОС-61М	Медь – 2 Свинец – 37 Олово – 61	4,5	192	Для пайки и лужения печатных проводников и медных проводов
ПОС-61 (третник)	Свинец – 39 Олово – 61	4,3	190	Для лужения и пайки токоведущих частей, изготовленных из бронзы, латуни и меди с герметичными швами
ПОСВ-33	Висмут – 33,3 Свинец – 33,3 Олово – 33,3	—	130	Для пайки деталей, изготовленных из константана, латуни и меди с герметичным швом
ПОСВ-50 (Сплав Розе)	Висмут – 50 Свинец – 25 Олово – 50	—	94	Для обработки деталей, которые восприимчивы к перегреву
Сплав д Арсе	Висмут – 45,3 Свинец – 45,1 Олово – 6,9	—	79	Для производства предохранителей, лужений и пайки деталей восприимчивых к перегреву
Сплав Вуда	Кадмий – 12,5 Висмут – 50 Свинец – 25 Олово – 12,5	—	68,5	Важная особенность – токсичен. Предназначен для изготовления предохранителей, лужения и пайки деталей, восприимчивых к термическому воздействию

Последние три марки обладают низкой температурой плавления и невысокой прочностью сплава.

Защита места пайки от окисления

Флюс для пайки

Для защиты места пайки от окисления кислородом используется флюс. При работе с медью чаще всего применяются:

• Канифоль, в ее состав входит только сосновая канифоль.
• ЛТИ-120 включает в себя триэтаноламин (1-2%), солянокислый анилин (3-7%), этиловый спирт (66-73%), канифоль (20-25%).
• В состав спиртоканифоли входит этиловый спирт (60-70%) и канифоль (30-40%).

Самый простой, бюджетный и при этом распространенный вариант флюса – обычная канифоль. Единственная трудность, которая может возникнуть при работе с веществом – твердое агрегатное состояние.

Технология пайки и лужения

Простой способ лужения

Приступая к пайке или лужению проводов, важно последние разместить горизонтально таким образом, чтобы жало паяльника беспрепятственно касалось всех сторон. Некоторые «специалисты» рекомендуют размещать токопроводящие жилы вертикально, но делать это не стоит, поскольку капли припоя могут начать растекаться.

Перед облуживанием провода нагревают паяльником и параллельно касаются места нагрева кусочком канифоли до тех пор, пока она не начнет плавиться. Если используется жидкий флюс, его наносят предварительно еще до начала нагрева. После лужения провода скручиваются.

Технология пайки немного отличается, поскольку здесь требуется большее количество припоя. На токопроводящие жилы наносится флюс и паяльником прогревается до равномерного распределения расплавленной капли. В случае необходимости процедуру можно повторить.

Пайка с помощью горелки и тигля

Приспособление для спайки проводов

Если предстоит большой фронт работ, целесообразно использовать тигли, представляющие собой полый металлический цилиндр, оснащенный ручкой для заполнения расплавленным припоем. Это устройство может нагреваться с помощью газовой горелки или же применяться в качестве насадки на мощный паяльник.

Емкость вмещает в себя небольшое количество расплавленного припоя, пока он застывает, человек успевает сделать несколько скруток.

Меры предосторожности

Во время выполнения работ следует проявлять осторожность, поскольку расплавленный припой может оставить сильные ожоги при попадании на кожные покровы. Во всех марках припоев содержится свинец, пары которого токсичны для человека. Чтобы предотвратить отравление, работать нужно в респираторе.

При пайке проводов запрещается применять кислотосодержащие активные флюсы, поскольку после завершения работ они требуют полного удаления. Остатки флюса оказывают разрушающее действие на все материалы, особенно для меди агрессивны паяльная кислота и хлористый цинк.

В целом работа не должна вызвать сложностей, главное заранее ознакомиться с технологией выполнения, подготовить весь расходный материал и инструментарий.

советов и приемов для создания надежного соединения , даже опытные профессионалы разочаровываются.

Периодически возникающие проблемы, ремни безопасности под приборной панелью, которые выглядят как спагетти, и годы исправлений и исправлений «до дома» обычно только ухудшают ситуацию. По нашему опыту, около 90% всех проблем с электрикой оказываются плохим контактом.

Обжимные клеммы эффективны и хорошо работают, а в некоторых случаях необходимы, но со временем может начаться коррозия, что вызовет проблемы с соединением. Пайка — лучший выбор для прочного ремонта, поэтому умение правильно паять провода может быть достойным навыком для изучения. Хитрость пайки заключается в том, чтобы убедиться, что соединение полностью прогрето, а не соединение холодной пайки. Холодная пайка происходит, когда горячий припой попадает на холодную проволоку, затвердевая. Может показаться, что соединение хорошее, но на самом деле припой находится только на внешней стороне провода, а не протянут через жилы провода.

При пайке есть несколько советов и приемов, позволяющих добиться наилучшего соединения. Эти советы работают с любым паяным соединением проводов. При пайке всегда рекомендуется по возможности отсоединять провода от электроники, так как тепло может легко передаваться электрическим компонентам.

Пересечение ручьев

Существует один способ скручивания проводов для пайки — горизонтальное скручивание, которое дает непрерывную длину провода. Косичка, где провода согнуты под углом 9Угол 0 градусов к остальной части провода НЕ является подходящим соединением и вызовет проблемы, не делайте этого.

Начните с перекрестного пересечения проводов примерно посередине зачищенного участка.

Затем скрутите провода друг вокруг друга.

Убедитесь, что упаковка туго затянута. Это также отличный способ подключить несколько проводов к одному проводу.

Нагрев Не лгите

Лучший способ узнать, достаточно ли горячий паяный шов, — это увидеть жилы провода в самом припое. Всегда кладите паяльник или пистолет ПОД провода и добавляйте припой на ВЕРХ провода. Припой притягивается к теплу, поэтому, когда припой плавится, он тянется к теплу через провода, соединяя каждую жилу вместе с припоем.

Поместите паяльник под провода и нанесите припой сверху. Это помогает начать передачу тепла, нанеся припой в месте, где встречаются железо и провода, а затем переместите припой наверх.

Я кричу, ты кричишь, мы все кричим о… Трубках…

Нельзя оставлять паяное соединение открытым, это цепь под напряжением. Изолента — это нормально, но большинство людей не используют изоленту хорошего качества. Лучшим решением для покрытия припаянных проводов является термоусадочная трубка, и ее необходимо установить ДО того, как будет произведена пайка. Как только припой остынет, просто наденьте трубку на соединение и используйте зажигалку или тепловую пушку, чтобы усадить ее. Просто убедитесь, что вы используете правильный размер провода.

Термоусадочная трубка — лучший способ герметизации паяных соединений. Убедитесь, что вы продвинули трубку на несколько дюймов за место соединения ПЕРЕД пайкой. Если термоусадочная трубка недоступна, используйте изоляционную ленту хорошего качества, например 3M Super 33.

Если вам необходимо использовать изоленту, а иногда вы не можете обойтись без нее, вам нужна одна конкретная марка и модель — 3M Super 33 или Супер 88. Это тоже не шутки. Лента стоимостью 1 доллар за рулон — это мусор, и ее ни в коем случае нельзя использовать для электрических соединений, если только это не требуется для экстренного ремонта. Super 33 и Super 88 стоят около 4-5 долларов за рулон, и они продолжают, прилипают и герметизируют соединения, не отваливаясь через четыре месяца. Super 33 является стандартом в профессиональной индустрии, и вы всегда должны держать его в ящике с инструментами. Дешёвка для связывания проводов, да и полотенце на руке держать, когда палец отрубаешь, вот и всё.

Хорошее соединение имеет решающее значение для любой работы с проводкой, полностью нагретое паяное соединение должно выглядеть так, где вы можете видеть покрытые припоем отдельные жилы.

Если вы будете следовать этим советам, ваш ремонт электрооборудования будет длиться вечно и обеспечит долгие годы беззаботной службы. Если вы этого не сделаете, то вы, вероятно, снова окажетесь под приборной панелью на обочине дороги, делая свою лучшую позу человека, сложенного оригами, жалея, что вы только что припаяли его в первую очередь.
