Монтаж светодиодной ленты на кухне своими руками (видео)


08.07.2019
0
bogdann.tech
Освещение

Для подсветки зоны вашей кухни, вам потребуется выбрать соответствующее освещение. Светодиоды могут выступать в роли основного света, либо дополнять существующее освещение.

Варианты применения

Светодиодная подсветка может быть использована для различных целей:

  • Подсветка рабочей зоны,
  • Украшение зоны кухонного шкафа,
  • Подсветка зоны столешницы,
  • Подсветка плиты,
  • Обрамление гарнитура,
  • Создание эффекта парящего потолка,
  • Освещение мойки и пр.

Есть другой вариант для каждой зоны кухни использовать разные подсветки, отличающиеся по цвету или интенсивности свечения.

Что бы вы ни выбрали, монтаж осуществляется примерно по идентичному принципу. Так что вскоре мебельная гарнитура, рабочая зона, столешницы, мойки, шкафы будут украшены оригинальным, но достаточно экономичным способом. Основное преимущество светодиодной подсветки в том, что она потребляет минимум электроэнергии. Потому лента из диодов не окажется слишком затратным при их эксплуатации.

Читайте также:

Как выбрать действительно качественную светодиодную ленту?

Необходимые материалы

Прежде чем начать монтаж, вам потребуется выбрать для столешницы, рабочей зоны, подсветки кухонного стола и прочих элементов интерьера кухни все необходимые для этого материалы.

  1. Светодиодная лента. Светодиодная лента на кухне может иметь любой размер и цвет, какой вам понравится. Обычно ленты реализуют в виде катушек. Стандартная длина катушки 5 метров. Это позволит за счет одной катушки подсветить разные зоны.
  2. Диммер. Установка лент без диммера возможна, но это устройство позволяет регулировать интенсивность подсветки той или иной зоны.
  3. Блок питания. Монтаж светодиодов осуществляется через блоки питания на 12 или 24 Вольт. Потому при покупке ленты убедитесь, что выбранный блок питания ей соответствует.
  4. Усилитель. Подключение усилителя не обязательное, но он потребуется в том случае, если диммер не справляется полноценно со своей задачей.
  5. Профили. Монтаж ленты будет осуществляться в профиль. Потому важно, чтобы их размеры совпадали.
  6. Крепежные элементы. Здесь набор стандартный сверла, саморезы, дюбели и пр.
  7. Электроинструмент. Для выполнения отверстий под монтаж подсветки подойдет дрель. А для закручивания саморезов используйте шуруповерт или обычные ручные отвертки.

Про некоторые элементы стоит поговорить отдельно.

Блок питания

Советы по выбору блока:

  • Потенциальная мощность блока должна покрывать потребляемую лентами мощность минимум на 20 процентов,
  • БП могут иметь два способа охлаждения пассивное и активное,
  • Активное эффективно понижает температуру блок даже при длительной работе. Охлаждение осуществляется воздушными потоками кулера,
  • При этом активные занимают много места, кулер издает шум,
  • Пассивные меньше по габаритам, не издают шум, но сильнее нагреваются,
  • Чем мощнее БП вы выбрали, тем больше он будет нуждаться в эффективном охлаждении.

Если планируется монтаж для подсветки далеко не одной зоны кухни, рекомендуется выбрать активное охлаждение.

Диммеры и усилители

  • Диммеры являются устройствами с последовательным подключением,
  • С его помощью осуществляется настройка яркости свечения светодиодов,
  • Элементом конструкции диммера является потенциометр. Он способен запомнить последнее значение, которое задавал пользователь,
  • Если суммарная мощность лент оказалась выше, чем допустимые значения диммера, в дополнение к нему обязательно устанавливается усилитель.

Читайте также:

Как сделать диммер своими руками?

Установка

Закрепить ленты вокруг кухонного гарнитура или сделать освещение рабочей столешницы не сложно. Иногда ее можно просто приклеить, но лучше использовать специальные профили.

  1. Начинается все с щитка. Щиток является основной рабочей конструкцией будущего освещения. В щиток входит диммер, усилитель и блок питания. Обычно все элементы располагаются внутри герметичного блока. Он позволяет скрыть неприглядные элементы от глаз. Герметичность щитка важна для защиты от воды и жира.
  2. Но если диммер комплектуется пультом дистанционного управления, выполнять монтаж в закрытый короб не рекомендуется. Иначе из-за кухонного гарнитура или расположения внутри шкафа сигнал от пульта доходить не сможет. Тут нужно вынести блок наружу или вывести только инфракрасный порт. Остальные компоненты могут остаться внутри гарнитура.
  3. Профиль для светодиодов монтируются своими руками с определенным отступом от потолка. Так свет диодов будет рассеиваться лучше, обеспечивая помещение качественной подсветкой.
  4. При наличии угловых соединений воспользуйтесь стуслом.
  5. Монтаж профилей осуществляется на саморезы.
  6. Многие ленты выполнены с самоклейкой основой. Потому закрепить их в профиле не составит труда. Но предварительно рекомендуется зачистить и обезжирить поверхность, куда будут клеиться ленты.
  7. Некоторые профили не предусматривают заводские отверстия, потому их придется делать своими руками. Причем сначала просверлите отверстия, и только потом приступайте к монтажу.
  8. Теперь наступает момент подключения. Самый ответственный для тех, кто решил закрепить светодиодные ленты около рабочей зоны или вокруг кухонного гарнитура своими руками.
  9. Один стандартный блок питания позволяет обеспечивать работу светодиодной ленты длиной до 5 метров. Если происходит последовательное подключение 2 и более пятиметровых лент, напряжение упадет. Из-за этого все следующие за первой лентой светодиоды не смогут светить так же ярко. Потому выполнять последовательное подключение нельзя.
  10. Поскольку вы планируете своими руками выполнить освещение всей рабочей зоны, подсветить несколько других элементов интерьера кухни, вам вряд ли хватит 5 метров ленты.
  11. Чтобы выполнить освещения несколькими лентами, подключение осуществляется параллельное.
  12. Это означает, что первая и остальные светодиодные ленты необходимо подключить к диммеру, а не друг к другу. Так светодиоды не будут перегреваться, смогут обеспечивать яркое свечение при значительном удалении от источника питания.
  13. Аналогично можно выполнить освещение, используя 2 и более блоков питания. При этом между вторым блоком и диммером устанавливается усилитель.

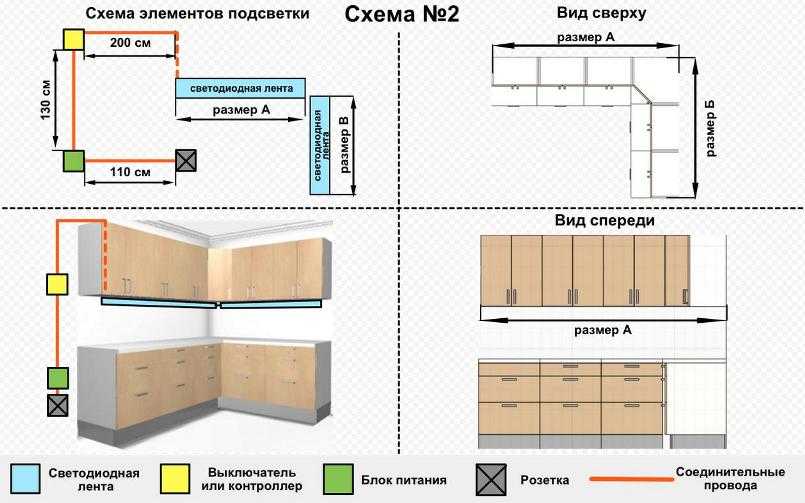

Приведем пример схем с параллельным подключением ленты с одним и двумя блоками соответственно.

Посветив шкафы, рабочие зоны, зоны принятия пищи с помощью светодиодных лент, вы сможете существенно преобразить интерьер. Если задействовать достаточно яркие светодиоды, они смогут полностью или частично заменить основное освещение. А это положительно скажется на расходах электроэнергии.

Читайте также:

Как подключить люстру к двойному выключателю?

bogdann.tech

Администратор сайта Electricvdele.Ru

  • Next Светодиодные лампочки или энергосберегающие: какие лучше, отличия и преимущества
  • Previous Схема и устройство светодиодной лампы на 220В

30 идей с фото, виды, плюсы и минусы

Для освещения пространства кухни используют не только люстры. Гораздо удобнее и практичнее выделять несколько зон освещения и размещать в них светильники разных типов. Такая подсветка на кухне функциональна и красива. Она обеспечивает каждую зону достаточным количеством света и украшает интерьер. Предлагаем несколько интересных вариантов размещения светодиодной подсветки и инструкцию по ее установке.

Все о подсветке на кухне

Разновидности освещения
Лента
Споты
Плюсы и минусы светодиодов
Идеи и способы размещения осветительных приборов

— Для нового гарнитура

— Для действующей кухни
Как выбрать приборы для освещения
Как самостоятельно смонтировать подсветку

— Светодиодная лента

— LED-панель

Чаще всего для обустройства подсветки выбирают светодиоды. Это яркие долговечные осветительные приборы, которые выпускаются в разных вариантах. Кратко охарактеризуем каждый из них.

Лента

Представляет собой тонкую длинную основу, на которой закреплены мелкие светильники. Их диаметр и расстояние между ними может быть разным. Лента дает безбликовое равномерное освещение, которое может быть разных цветов. Монохромные изделия светят только одним цветом, многоцветные могут изменять оттенок. По степени защищенности различают несколько видов лент.

  • Открытые. Ничем не защищены от попадания жира или влаги. Их ставят в самых удаленных от мойки или плиты местах.
  • Односторонние. Герметично запаяны только со стороны светодиодов. Подойдут для удаленных от мойки участков фасадов или верхней части шкафов.
  • Двусторонние. Полностью герметичны. Могут располагаться в любом месте кухни.

Pixabay

Unsplash

Светильники

Светодиодные споты различаются конструкцией и способом крепления. Кратко охарактеризуем каждый вид.

Накладные для мебели

Монтируются на деревянную решетку или металлическую планку, которую закрепляют на мебель. Их можно поворачивать, тем самым направляя свет. Легко демонтировать и установить на новом месте.

Pixabay

Pixabay

Панель

LED-панель представляет собой нескольких светодиодов, закрепленных на планке. Сверху она накрывается рассеивателем. Такие панели накладываются на выбранное место и фиксируются саморезами. Дают рассеянный мягкий свет, служат долго. На фото — пример такого светильника.

Pixabay

Pixabay

Наружные на подвесах

Крепят на специальных подвесах. Хороши для кухонь с высокими потолками и массивными шкафами. Могут закрепляться на потолочной поверхности.

Unsplash

ShutterStock

Врезные

Их еще называют встраиваемыми спотами. Монтируются не только в потолок, но и в кухонные шкафчики. Фиксируются в специальных платформах с помощью подпружиненных проволокой корпусов. Бывают разной формы, устанавливаются в дверцы или крышки шкафов, ниши около мебели, потолок

Pixabay

Unsplash

LED-лампы, как их еще называют, особенно востребованы при обустройстве освещения. Это не случайно, ведь они имеют целый ряд значимых преимуществ. Перечислим их.

Плюсы

  • Широкий выбор типов светильников, отличающихся по форме, конструкции, дизайну, цвету свечения. Среди них есть влаго- и пылезащищенные модели.
  • Длительный срок эксплуатации. Он составляет минимум 15 лет даже при ежедневном использовании.
  • Безопасность для мебели, поскольку корпус лампочек не нагревается.
  • Высокая яркость.
  • Экономичность за счет малого потребления электроэнергии.
  • Возможность использовать одно- и многоцветные решения.
  • Экологичность. Светодиоды не токсичны и не выделяют при работе опасных веществ.
  • Простой монтаж, возможность установки своими руками.

Минусы

  • Деградация кристалла. Она заключается в постепенной потере яркости.
  • Относительно высокая стоимость, которая окупается длительным сроком эксплуатации.

Unsplash

Unsplash

Unsplash

Вариантов размещения дополнительных источников света может быть много. Перечислим некоторые из них.

  • На дне верхних шкафов со смещением вперед.
  • По периметру фартука.
  • На потолке, в том числе в многоярусных потолочных конструкциях.
  • На фасадах шкафов.
  • На стенках или цоколе шкафчиков.

Реализованы эти решения могут быть разными способами. Разберем идеи, как обустроить на кухне подсветку рабочей зоны и шкафов для нового и уже использующегося гарнитура.

Unsplash

Unsplash

Pixabay

Unsplash

Для нового гарнитура

На стадии проектирования гарнитура проще решить задачу дополнительного освещения. Хорошим вариантом станет встроенная система, под которую несложно обустроить посадочные места в процессе изготовления мебели. Причем лучше всего выбирать не споты, а ленту. Светильники хороши для потолка, поскольку излучают «пучок» света. На большом расстоянии от поверхности он успевает рассеяться. Если же расстояние, например, до столешницы, невелико, свет будет слишком резким, неприятным для глаз.

Unsplash

ShutterStock

Освещение на дне шкафов тоже лучше делать встроенным. Выбрать, какая подсветка лучше для кухни под шкафы, несложно. Врезанные споты смотрятся яркими точками, световой поток от них резкий, не самый приятный для глаз. Лента в этом случае предпочтительнее. Она направлена строго вниз, светит мягко. Визуально смотрится непрерывной линией. Для освещения столешницы осветительные приборы закрепляют по центру дна шкафа или ближе к дверкам. Можно закрепить их и на участке стыка мебели и стены или в углу, но тогда освещенность столешницы будет ниже.

ShutterStock

ShutterStock

Интересная и практичная идея — кухонный фартук-светильник. Для этого по периметру стеклянного фартука на специальный металлический профиль монтируют светодиодную ленту. При включении световой поток направляется внутрь стеклянной пластины, и фартук становится ярким светильником. Его достаточно для нормального освещения столешницы.

ShutterStock

ShutterStock

Для действующей кухни

Если мебель уже собрана и даже какое-то время ею пользовались, светодиодную подсветку для кухни под шкафы или над рабочей зоной тоже можно установить. Только делают это немного иначе. Хорошим решением станет накладная подсветка. Например, LED-панели нужной длины. Их монтируют на несколько саморезов, подключают в розетку. Есть модели, предназначенные для монтажа вплотную. Их собирают в общую линию, подключают только крайний светильник.

ShutterStock

ShutterStock

Для оформления низа шкафчиков, их внутренней части, полок, углов и т.п. хорошо подойдет самоклеящаяся светодиодная лента. Она гибкая, укладывается на элементы любой формы. Компактная система смотрится почти как встроенная. Важный момент: для участков, расположенных около плиты или мойки, выбирают только герметичные изделия с высокой степенью защиты.

Pixabay

ShutterStock

Важно, чтобы освещение было комфортным, приятным для глаз. Особенно это актуально для светодиодной подсветки рабочей зоны для кухни. Излишняя яркость ни к чему, но и недостаток света не нужен. Не должно быть резкого контраста с мало освещенными участками, иначе глазам будет очень некомфортно. Выбирают осветительные приборы, ориентируясь на несколько критериев.

  • Мощность. Определяется в Ваттах. Показывает световую эффективность лампы. Для светодиода обычно достаточно 4-5 Вт на кв. метр.
  • Сила свечения. Измеряется в Люменах. Показывает, насколько сильный световой поток отдает лампа.
  • Температура свечения. Измеряется в Кельвинах. При высоких показателях лампа светится холодным белым светом, при средних — нейтральным, при низких дает теплое белое свечение.
  • Степень защиты. Показывает, насколько прибор защищен от вредных воздействий, в частности от влаги и пыли.

Кроме того, нужно выбрать, как будет включаться светильник. Можно поставить обычный выключатель или предусмотреть активацию системы от пульта ДУ или от датчика движения.

Pixabay

Собрать кухонную подсветку своими руками не так уж и сложно. Разберем возможные варианты.

Монтаж самоклеящейся светодиодной ленты

Мы подготовили полезную инструкцию по монтажу диодной ленты на дно шкафа.

  1. Отмерьте нужное количество ленты. Отрежьте фрагмент точно по нанесенным на изделие меткам, показывающим разрешенный участок для разреза.
  2. Зачистите край отрезка на полтора сантиметра от силикона.
  3. К зачищенному концу диодного отрезка припаяйте два монтажных провода: один плюсовой, другой минусовой. Свободные концы проводков обожмите наконечниками НШВИ.
  4. Изолируйте участок пайки термоусадочной трубкой или изолентой.
  5. Очистите и обезжирьте участок, на который будет монтироваться лента.
  6. Снимите с оборотной стороны диодного изделия защитную пленку, наклейте фрагмент на подготовленное место.
  7. Установите блок питания в шкафчик или в другое защищенное от влаги место. Подключите к нему диодную ленту: плюсовой провод к клемме «плюс», минусовой — к «минусу».
  8. Подведите кабель от выключателя к блоку питания и подключите его.

Подсветка готова, ею можно пользоваться. Аналогично монтируют диодную ленту на других участках: по верху или низу кухонных шкафчиков, в нишах, в углах, т.п.

ShutterStock

ShutterStock

Установка LED- панели

Выбирают светильник нужного размера. Лучше всего подобрать модель со встроенным выключателем, тогда его не придется подключать отдельно. LED-панель монтируют на саморезы или приклеивают на двусторонний скотч. В первом случае лампу и плафон снимают с основания, после чего его фиксируют саморезами на выбранном месте. Затем ставят лампу и плафон. Для приклеивания разбирать светильник не нужно. Скотч наклеивают сначала на основание, затем снимают со второй его стороны защитную пленку и приклеивают устройство.

Материал подготовила

Инна Ясиновская

Как установить светодиодную ленту под прилавком

Частый вопрос для тех, кто плохо знаком со светодиодами: «Как установить светодиодную ленту под прилавком и шкафом». Процесс прост и имеет очень похожий набор шагов в обоих случаях. Даже если у вас нет продвинутых знаний в области электроники, проект можно выполнить как проект «сделай сам», хотя всегда полезно сначала проконсультироваться с электриком, прежде чем работать с электричеством.

См. также — Как выбрать и установить светодиодные ленты под шкафы (обновлено в ноябре 2020 г.)

под противоположным освещением перед светодиодами Flexfire:

под противоположным освещением после светодиодов сгиба почти все со светодиодной лентой! Светодиоды Flexfire недавно установили светодиодное освещение с регулируемой яркостью под прилавком в местном кафе. Читайте дальше, чтобы узнать, как именно это было сделано, и получить некоторые знания для установки светодиодных лент для вашего дома или коммерческого предприятия.

Проект: Освещение барной стойкой в ​​кафе Pergamino

Кафе Pergamino предлагает исключительный колумбийский кофе в дружеской, комфортной атмосфере. С момента открытия в 2012 году кафе стало популярным местом для местных жителей, где они могут пообщаться, поработать или просто насладиться вкусными теплыми напитками со своими друзьями. Когда нас впервые попросили установить светодиодное освещение под прилавком в Pergamino Café, мы были впечатлены пространством, созданным владельцами. Мы решили, что установка под прилавками светодиодных лент Flexfire ColorBright Warm White улучшит освещение кафе и создаст еще более приятную атмосферу для клиентов.

Ниже приводится пошаговое документированное руководство, которое расскажет вам, как именно мы установили светодиодное освещение под прилавком в кафе Pergamino.

Перед установкой: выбор светильников и источника питания

Светодиодная лента Светильники:  Сначала необходимо выбрать цвет и яркость, необходимые для установки светодиодной ленты под прилавком. В то время как для рабочего освещения и приложений с высокой яркостью мы рекомендуем светодиодные ленты UltraBright, для установок акцентного освещения мы рекомендуем светодиодные ленты ColorBright, которые содержат 600 светодиодов на катушке и достаточны практически для всех ситуаций светодиодного освещения под прилавком. Всегда рекомендуется сделать свет ярче, чем ожидалось, и добавить диммер для большего контроля. Кто знает, когда вам понадобится дополнительное рабочее освещение.

Мы выбрали светодиодные ленты ColorBright Warm White, потому что их цвет соответствует существующим цветам освещения в кафе (цветовая температура 3000K). Теплые цветовые температуры отлично подходят для создания комфортной атмосферы и способствуют ощущению расслабления. Несмотря на то, что ColorBright излучает гораздо больше света, чем многие другие светодиодные ленты на рынке, это наша наименее яркая лента, что делает ее идеальным решением для акцентного освещения.

Источник питания:  Мы создали таблицу, чтобы помочь определить, какой блок питания вам понадобится для вашего проекта. Посмотреть диаграмму здесь. Для этой установки мы использовали две катушки (около 28 футов). Полоски ColorBright используют 2,9Вт на фут. Всего около 81 Вт. Как правило, по разным причинам вам необходимо выбрать блок питания с мощностью на 20 % больше, чем требуемая нагрузка, поэтому мы выбрали блок питания Mean Well мощностью 100 Вт, 12 В.

Используемые расходные материалы:

  • 2 катушки ленточного освещения ColorBright Warm White (ПРИМЕЧАНИЕ. Этот продукт был обновлен до нашей серии Accent с индексом цветопередачи 98)
  • Соединитель без пайки «полоса к полосе» — (ПРИМЕЧАНИЕ. Этот продукт был обновлен до нашего соединителя GRIP)
  • Соединитель без пайки «полоска-полоска» без пайки — (ПРИМЕЧАНИЕ. Этот продукт был обновлен до нашего соединителя GRIP)
  • Блок питания Mean Well 100 Вт, 12 В
  • Удлинитель серропровода
  • Светодиодная лента Диммер
  • Рулетка
  • Инструмент для зачистки проводов
  • Острые ножницы
  • 4 проволочные гайки
  • Полоски для подвешивания 3M Command
  • Черная изолента

Шаг 1. Дважды проверьте свои светильники перед тем, как резать или устанавливать их.

При установке светодиодных лент под прилавками, шкафами или в нишах очень важно проверять светодиодные светильники перед любой установкой. Выполните следующие шаги, прежде чем вырезать какие-либо лампочки или прикреплять их к любой поверхности.

  1. Разложите все продукты, чтобы создать фиктивную установку, чтобы убедиться, что у вас есть все необходимые материалы
  2. Размотайте светодиодную ленту с пластиковой катушки
  3. Подсоедините неразрезанные фары к блоку питания и включите блок питания
  4. Полоски должны загореться. Если нет, проверьте соединения
  5. Спросите себя: «Достаточно ли они яркие?», «Нужен ли мне диммер», «Идеален ли цвет для моего приложения?», «Все ли светодиоды горят и работают должным образом?»

Когда освещение работает нормально и вы уверены, что выбрали правильную цветовую температуру и яркость для своего проекта, переходите ко второму шагу. Если они не работают должным образом, обычно возникает простая ошибка подключения. Мы здесь на каждом шагу, чтобы ответить на любые вопросы.

Шаг 2: Измерьте и отрежьте

Генеральный директор Flexfire LEDs Брент Мауриелло измеряет длину стойки, на которой будут установлены светодиодные ленты. Перед началом любого процесса установки сделайте тщательные замеры, чтобы определить, сколько метров полос потребуется. Затем острыми ножницами отрежьте полоски по длине, чтобы подготовить их к предстоящему быстрому процессу установки.

Примечание. Светодиодные ленты  можно разрезать только по четко обозначенным линиям, расположенным через равные промежутки. На этой светодиодной ленте линии разреза проходят через каждые три диода по всей ленте. 9Шаг 3: Подготовка подключения ленты к питанию первой партии светодиодных светильников.

После того, как низковольтный провод будет обрезан до нужной длины, снимите изоляцию на дюйм с проводов, идущих от конца светодиодной ленты и низковольтного удлинителя Cerrowire. Оттуда сверните оголенные провода положительного/отрицательного кабелей вместе, используя проволочные гайки, чтобы закрепить соединение.

Шаг 4: Соединение двух отрезков светодиодных лент с помощью разъема «лента к ленте»

На последнем фото завершенной установки вы заметите угол 90 градусов в углу планки. Чтобы обойти этот угол, нам пришлось соединить две вырезанные секции светодиодной ленты. Для этого мы использовали беспаечный разъем типа «полоса к полосе», чтобы соединить первую цепочку ламп со второй.

Следующим шагом является присоединение беспаечного разъема к светодиодной ленте ColorBright. Для этого просто отогните крышку ленты на полдюйма 9.0005 и ленту 3M сзади, оставляя достаточно места для соединения.

Возьмите непаянный разъем и вытащите монтажный лоток, чтобы подготовиться к подключению. Каждый беспаечный разъем имеет две стороны. Чтобы убедиться, что вы расположили его правильно, убедитесь, что более широкая белая сторона обращена вверх.

Затем АККУРАТНО закрепите фиксирующий лоток на конце гибкой светодиодной ленты. Будьте осторожны и убедитесь, что монтажный лоток надежно закрыт, иначе подсветка не будет работать. Найдите положительные (+) и отрицательные (-) стороны, отмеченные на светодиодной ленте, и отметьте, какие провода, отходящие от непаянных разъемов, будут нести отрицательный и положительный заряды.

Повторите процесс, чтобы присоединить другой конец межполосного соединителя ко второму ряду фонарей.

* ПРИМЕЧАНИЕ : Красный и черный цвета проводов не всегда являются правильными индикаторами положительного и отрицательного. Найдите положительную и отрицательную маркировку на полосе и соедините провод на этой стороне полоски, чтобы указать полярность.



Шаг 5. Объединение полос с помощью разъемов Strip-to-Strip «без проводов» В середине разъемов нет проводов, так как мы хотели, чтобы переход был бесшовным, поэтому мы использовали разъемы типа «полоса-полоса» («без провода»), чтобы объединить две длины.

Сначала отрежьте полоску по обозначенной линии. Отогните крышку, как вы это делали, чтобы прикрепить соединитель между полосами в шаге 4. Затем закрепите две полоски на месте с помощью соединительного элемента «полоса-полоса без провода», снова следя за тем, чтобы создать прочную точку. контакта между полосами и обеспечения правильного выравнивания положительных и отрицательных сторон.

Шаг 6: Проверьте полоску (ВАЖНО)!

Используйте двухконтактную клеммную колодку или гайки для временного подключения светодиодных лент по всей длине к источнику питания. Если все подключено правильно, лампочки должны включиться при подключении источника питания. Если они не загораются сразу на полной яркости, проверьте, надежно ли подключены разъемы и выровнены ли отрицательный и положительный провода. правильно на полосу.

Примечание: Чтобы получить дополнительную консультацию, позвоните нам и получите бесплатную техническую консультацию по телефону в любое время в рабочее время.

Шаг 7. Установите светодиодные ленты под прилавок

Протрите нижнюю поверхность прилавка и убедитесь, что она чистая. Дубль 3M будет прилипать к большинству непористых и плоских поверхностей. Для укладки под бетон или очень грубый материал можно использовать клей. Вытерев нижнюю часть стойки, снимите защитную пленку с клейкой основы полоски. Протяните полосу по прямой линии под прилавком, где вы хотите, чтобы свет сиял.

Шаг 8. Установка диммера

Для крепления диммера к стене рекомендуется использовать подвесные планки 3M Command. Затем подключите отсоединенный источник питания к диммеру, пропустив провода (черный провод входит в отрицательный (-) разъем, а красный провод входит в положительный (+) разъем) в нижний корпус с правой стороны с надписью «In». «. Используйте отвертку с плоской головкой, чтобы зафиксировать соединение. Затем подключите Cerrowire к секции корпуса с надписью «Out», снова используя отвертку, чтобы закрепить провода на месте.

Окончательный результат должен выглядеть примерно так, как на фото ниже.

Шаг 9: Включите свет!

Последний шаг — самый простой, но и самый полезный во всем процессе. Теперь все, что вам нужно сделать, это подключить блок питания, включить диммер на уровень яркости по вашему выбору и наслаждаться новым светодиодным освещением под прилавком!



Какие варианты освещения лучше всего подходят для прилавков?

Варианты выхода со статическим белым светом для подсветки под шкафом

Серия Outline™ Класс спецификации Светодиодные ленты — 1,5 Вт/фут
— Тонкий выход для акцентного и окружающего освещения.
— 125 люмен/фут
— индекс цветопередачи более 95 для идеальной цветопередачи
— гарантия 15 лет

Accent ™ Серия светодиодных лент — 3,5 Вт/фут
— наиболее популярна для кухонь и большинства применений под шкафами . Идеально подходит для акцентного и окружающего освещения в любом месте!
— 250 люмен/фут
— CRI более 95 для идеальной цветопередачи
— 15-летняя гарантия

Architectural ™ Серия светодиодных лент — 4,4 Вт/фут
— Высокояркое профессиональное принципиальное освещение. Получите диммер, чтобы получить лучшее из всех миров
— 500 люмен/фут
— индекс цветопередачи более 90 для невероятной цветопередачи
— гарантия 15 лет яркость подключи и играй световые полосы. Они соединяются вместе для простой установки.
— 490 люмен/фут
— индекс цветопередачи до 98 для идеальной цветопередачи
— гарантия 15 лет

Варианты RGB и динамической настраиваемой белой полосы для подсветки шкафа

Светодиодные полосы RGB с изменением цвета — 4,4 w/ft
— Управляйте своим освещением с помощью миллионов цветовых возможностей
— Используйте пульт дистанционного управления, DMX или систему голосового управления для программирования
— 15-летняя гарантия

Architectural Dynamic Tunable White
— Выберите от теплого свечения до яркого дневного света в одной комнате с помощью одной полосы с помощью пульта дистанционного управления.
— Выберите любой цвет от 2700K до 6200K
— CRI более 93
— 15-летняя гарантия

Видео, как установить светодиодное освещение под прилавком

Как начать свой собственный проект под шкафом или под прилавком:

1

1. Определите, какая марка ламп вам понадобится:

Flexfire LEDs производит светодиодные ленты самого высокого качества на планете. Мы известны в отрасли своей потрясающей поддержкой и наличием самых ярких светодиодных лент. У нас есть много разных типов полосок, каждая из которых предназначена для своего конкретного использования. Прежде чем вы начнете свой проект, вам нужно будет выбрать яркость, цвет и стиль ваших светодиодов.

Ниже приведено отличное руководство по выбору правильной светодиодной ленты для вашего применения.

Как выбрать лучшую светодиодную ленту для вашего проекта

2.

Выберите понравившуюся вам ленту выше или выберите один из наших комплектов светодиодного освещения

разум. Вы можете заказать наши предварительно разработанные комплекты с нашим настенным диммером без Lutron, или специалисты по дизайну Flexfire LEDs могут создать индивидуальный комплект специально для вашего проекта бесплатно!

Позвольте нам создать для вас индивидуальный светодиодный комплект!

Есть вопросы?

Нужна помощь в установке светодиодного освещения под прилавком или шкафом? Нам нравится возможность предоставлять клиентам светодиодные решения, которые они ищут. Нам очень приятно видеть, что наши световые ленты установлены в бесчисленных инновационных и устойчивых проектах, которые разрабатываются каждый день. Ваше видение вдохновляет нас делать то, что мы делаем!

Вам нужна помощь, чтобы решить, какие светодиодные ленты подходят для вашего коммерческого, промышленного или домашнего проекта освещения? Позвоните нам по телефону 1-844-FLEXFIRE (1-844-353-9347) или отправьте нам электронное письмо по адресу info@flexfireleds. com и мы будем рады помочь!

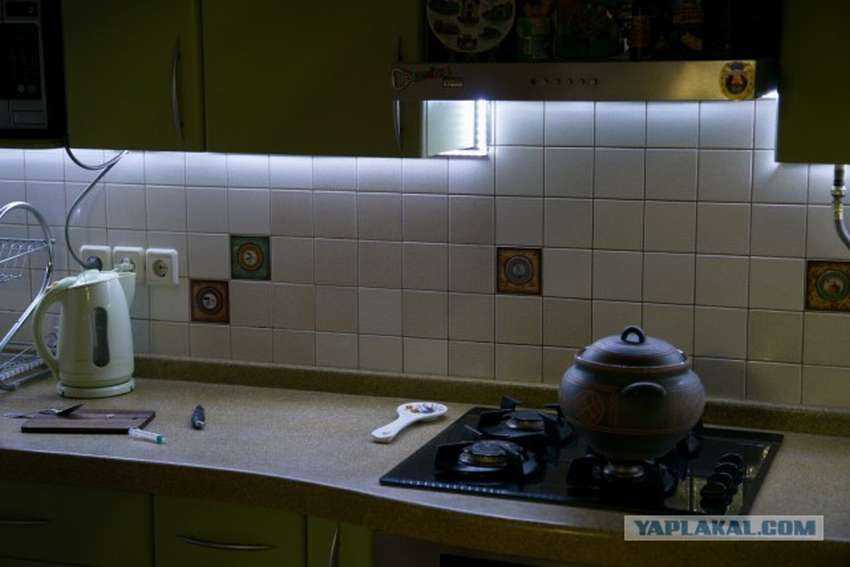

Как установить на кухне подсветку шкафа с помощью светодиодных лент

Узнайте, как установить на кухне подсветку под шкафом с помощью светодиодных лент, и получите великолепный высококачественный вид, о котором вы мечтали!

Мы усердно работали на кухне, устанавливая красивое освещение под шкафчиками! Найти правильную настройку освещения оказалось сложнее, чем мы ожидали, поэтому мы написали целую статью о том, что важно учитывать при выборе расходных материалов . (Рекомендую сначала прочесть ее.)

Когда мы, наконец, собрали все необходимые детали, пришло время установки! Поскольку Донни был основным установщиком освещения под шкафом, я позволю ему провести вас через весь процесс.

Безусловно, самая сложная часть установки освещения под шкафами на кухне с использованием светодиодных лент — это покупка расходных материалов. Фактическая установка довольно проста, но сложность в том, что большинство кухонных установок и планировок отличаются. Моя установка не будет идеально соответствовать вашей установке, но, надеюсь, это руководство поможет вам с уверенностью заняться этим проектом на собственной кухне.

Этот пост содержит партнерские ссылки. Для получения дополнительной информации см. мои раскрытия здесь.

Вы можете использовать следующие ссылки, чтобы перейти к каждому шагу руководства:

  • Расходные материалы
  • 1- Подготовьте свое место и разберитесь со своей планировкой
  • 2- Поймите, как все светодиодные компоненты соединяются вместе
  • 3- Просверлите необходимые отверстия
  • 4- Отрежьте монтажные каналы по длине
  • 5- Отрежьте и соедините светодиодные полосы
  • 6- Прикрепите монтажные каналы светодиодных лент к шкафам
  • 7- Скрыть шнуры внутри шкафов

Расходные материалы

Мы приобрели наши расходные материалы у компании Flex Fire LEDs. У меня было несколько вопросов о совместимости световых полос, соединителей и монтажных каналов, и они помогли мне найти правильный продукт с их функцией живого чата. Вот расходные материалы, которые мы в итоге использовали:

  • Светодиодная лента серии Accent (цветовая температура 3000K, входное напряжение 24 В, длина 16 футов) система 24 В;  Примечание : Мы выбрали размер 24 Вт, исходя из длины нашей установки. Эта статья может помочь вам определить, сколько ватт необходимо для вашего конкретного проекта.)
  • Одноцветные соединители без пайки
    Примечание . Мы приобрели соединители C1 с неизолированным проводом для подключения световых полос к источнику питания. В нашей ситуации у нас было две розетки с двумя отдельными блоками питания, поэтому нам понадобилось два разъема с оголенным проводом. Лучше взять те, у которых 36 дюймов провода, потому что длина дает вам больше гибкости, и их всегда можно обрезать.
    Другие разъемы, которые вам понадобятся, зависят от вашей ситуации. У нас есть деревянные секции, которые отделяют нижнюю часть наших шкафов друг от друга, поэтому мне нужно было перекрыть этот зазор проволокой. Предварительно изготовленные перемычки с проводом между ними имеют длину 6 дюймов, что немного больше, чем мне нужно. Вместо этого я сделал перемычки из разъемов C1 без провода и дополнительный провод из неиспользуемых разъемов и дополнительного провода.
    Иногда трудно представить, какие именно разъемы вам понадобятся. Я думал, что у меня есть хорошая идея, но как только проект начался, я внес некоторые коррективы. К счастью, коннекторы очень дешевы, поэтому имеет смысл запастись большим разнообразием, чем вам нужно.
  • Комплект монтажных каналов Gemini (монтажный канал и матовая крышка с комплектом аксессуаров;  Примечание . Эти монтажные каналы хорошо работают с выбранными нами светодиодными лентами и разъемами. Матовое покрытие не изменяет цветовую температуру ламп, но это придает им рассеянный вид.)
  • Дрель
  • Ножницы
  • Кусачки и инструмент для зачистки проводов
  • Пряжки для проводов Legrand
  • Двусторонние монтажные планки Scotch

0034

Приступая к этому проекту, я знал, что у меня будет две «секции» светодиодного освещения. Верхний шкаф с правой стороны имеет розетку с выключателем, установленную по нашей просьбе строителями.

В угловом шкафу с левой стороны кухни также есть розетка, управляемая тем же выключателем у раковины.

Эбби создала этот макет, чтобы показать, где в наших кухонных шкафах расположены розетки.

Если в ваших шкафах еще нет розеток, вам может потребоваться нанять электрика для их установки, прежде чем приступить к остальной части этого проекта.

В нашем доме духовка и микроволновая печь разделяют две секции шкафов. Я решил не пытаться заполнить этот пробел, а вместо этого сделал две отдельные линии светодиодных ламп. Необходимость во втором трансформаторе увеличивает стоимость, но она минимальна.

Для начала проекта я выгрузил все из двух шкафов с розетками.

Когда все было готово, я мог лучше представить, куда будет подключаться трансформатор, где будут проходить провода и какие отверстия мне нужно будет просверлить.

Шаг 2: понять, как все светодиодные компоненты соединяются вместе

Должен признаться, что при заказе всех расходных материалов для этого проекта я все еще был немного озадачен тем, как все сочетается друг с другом.

Когда все предметы прибыли, я разложил их на прилавке, чтобы визуально понять, как они работают вместе.

Блок питания подключается к розетке. На конце шнура питания находится коаксиальный штекерный разъем. Он подключается к отдельному разъему с коаксиальным разъемом на одном конце и винтовой клеммой на другом конце.

К винтовым клеммам подключаются два оголенных провода, которые затем затягиваются для обеспечения надежного соединения.

Разъем имеет оголенные провода на одном конце, а затем разъем в виде зажима на другом конце, который прижимается к светодиодной ленте.

Взгляните на картинку ниже, чтобы лучше понять, как она сочетается друг с другом.

Вот и все, что нужно знать о соединении различных компонентов. Конечно, есть и другие разъемы для соединения нескольких частей светодиодных лент вместе или для перекрытия зазора, но их очень легко понять.

Шаг 3: Просверлите необходимые отверстия

Этот шаг будет отличаться для каждого человека. Я сделал все возможное, чтобы свести к минимуму количество отверстий, которые я просверливал в своих шкафах.

Мне удалось протянуть шнур питания к нижней полке через небольшие зазоры по бокам наших регулируемых по высоте полок. Нет необходимости в сверлении.

Однако мне пришлось просверлить отверстие в заднем углу нижней полки шкафа.

Я сделал отверстие достаточно большим, чтобы пропустить через него оголенный конец провода одного из моих разъемов.

У нас есть только одна секция шкафа справа от нашей плиты и микроволновой печи, но слева у нас есть несколько секций шкафа. Я решил просверлить отверстия в опорах шкафа, чтобы закрыть эти зазоры. Это позволило мне лучше спрятать провода разъема.

Шаг 4: Обрежьте монтажные швеллеры по длине

Алюминиевые монтажные швеллеры имеют большую длину, но их можно обрезать до нужного размера.

Я решил оставить около дюйма свободного пространства по обе стороны от каналов в каждой секции шкафа. Это облегчило установку разъемов и проводов.

Старым лезвием торцовочной пилы я вырезал желоба и матовые крышки до нужного размера. Другим вариантом будет использование ножовки по металлу. Любой из них будет работать нормально и не займет много времени или усилий.

При определении длины каждой части монтажного канала важно понимать точное расположение на нижней стороне шкафа.

Для рабочего освещения, я думаю, было бы неплохо располагать светильники ближе к передней части шкафов, а не смещать их к задней части и ближе к фартуку.

Сначала я сделал ошибку, просто прикрепив монтажные каналы и светильники к самой передней части шкафа. Я столкнулся с проблемой, когда передняя кромка шкафа отбрасывала уродливую тень на передний край нашей столешницы. Сдвинув каналы всего на дюйм назад, губа больше не создавала тени.

Это то место, где мы разместили последние источники света после того, как собрали все необходимые детали.

Шаг 5: Отрежьте и соедините светодиодные ленты для установки под освещением шкафа

Теперь, когда все предварительные работы выполнены, пора приступить к вырезанию и соединению светодиодных лент. Каждая ситуация будет немного отличаться, но основные строительные блоки одинаковы.

Вот некоторые моменты, на которые следует обратить внимание…

Светодиодные ленты можно разрезать (по обозначенным отметкам) острыми ножницами. Важно резать прямо по маркировке, чтобы обеспечить хорошее соединение.

Не обрезайте светодиодные полосы, чтобы заполнить весь монтажный канал. На каждом конце требуется некоторое пространство для размещения соединительных зажимов внутри каналов.

Обратите внимание, как на картинке выше световая полоса и оба разъема помещаются внутри монтажного канала, а провода проходят через концевые заглушки. Учитывайте это при резке светодиодных лент.

Соединители прикрепляются к световой полосе, вставляя полосу в соединитель и затем зажимая плоскогубцами до щелчка.

Светодиодные полосы имеют положительную (+) и отрицательную (-) маркировку на каждой стороне полосы. Убедитесь, что вы последовательны на протяжении всего проекта. Например, если у вас есть красный провод, подключенный к положительной стороне полосы, убедитесь, что вы придерживаетесь его для всех световых лент, подключенных к этому источнику питания.

В зависимости от того, с какой стороны проекта вы начинаете (справа налево или слева направо), может возникнуть ситуация, когда вы подсоедините черный провод к положительной стороне световой полосы. Это необходимо в некоторых случаях и совершенно нормально. Просто убедитесь, что вы продолжаете это для всех других участков световой ленты, подключенных к этому источнику питания.

После того, как все на этой конкретной секции светильника собрано и закреплено, вставьте световую ленту и разъемы в монтажный канал.

Одна из самых сложных проблем с этой конкретной установкой заключается в том, что разъемы не войдут в монтажный канал, пока они не будут полностью зажаты на световой полосе.

После того, как разъемы и световая полоса окажутся внутри монтажного канала с установленными торцевыми крышками, снимите подложку с ламп и приклейте их к монтажному каналу.

Проверьте свою секцию освещения

После того, как вы соберете свою первую секцию освещения, я рекомендую протестировать ее. Для этого подключите оголенные провода к коаксиальному разъему, ослабив винт, вставив провода, а затем затянув их. Для обнажения оголенного провода может понадобиться инструмент для зачистки проводов.

Опять же, пожалуйста, помните, что ваши (+) и (-) провода должны быть одинаковыми. В нашей ситуации у нас было два отдельных источника питания с двумя отдельными секциями светодиодного освещения. В одной секции красный провод был положительным. На другом участке черный провод был плюсовым по необходимости. Это нормально, пока вы последовательны.

После надежного закрепления проводов вставьте разъем в адаптер и включите переключатель. Первая секция огней должна быть освещена.

После того, как вы убедились, что все работает правильно, защелкните матовую крышку монтажного канала для более рассеянного вида.

Здесь я должен упомянуть, что при соединении нескольких секций полезно убедиться, что у вас достаточно провисания в проводах. Вы всегда можете обрезать провода, но разобрать секцию освещения только для того, чтобы добавить более длинный провод или разъем, очень сложно (хотя это вполне возможно).

Также обратите внимание, что я рекомендую отключать адаптер при работе с этими источниками света, но это освещение очень низкого напряжения (в нашем случае 24 вольта), что очень удобно с точки зрения безопасности.

Теперь пришло время протянуть провод от одной секции освещения через предварительно просверленные отверстия к следующей секции. Опять же, все зависит от вашей конкретной ситуации.

Промыть и повторить для всех остальных секций. Все разъемы можно комбинировать друг с другом, и даже разъемы без оголенных проводов на обоих концах можно разобрать, чтобы обнажить оголенные провода. Дизайн этих разъемов делает этот проект очень адаптируемым и увлекательным.

Шаг 6. Прикрепите монтажные каналы светодиодной ленты к шкафам для установки подсветки под шкафом

В комплект алюминиевых профилей входят монтажные зажимы. Мне не понравилось входящее в комплект оборудование.

Предоставленные винты были слишком длинными для наших шкафов и торчали. Я купил более короткие шурупы того же размера, но они были дешевыми, и я постоянно срезал головки.

Кроме того, на нижней стороне монтажных зажимов есть странная вмятина, которая не позволяет алюминиевым каналам плотно прилегать к нижней части корпуса.

Я решил сделать что-то совершенно другое. Это намного проще, и я очень доволен результатами.

Я купил двухсторонние монтажные ленты Scotch Mount Extreme.

Я разрезал эти полоски на небольшие отрезки и приклеил их к обратной стороне монтажных каналов.

Когда пришло время, я смог легко прикрепить каждую секцию освещения (они очень легкие) к нижней части моих шкафов. Пока я очень доволен тем, насколько прочными и безопасными они себя чувствуют.

Шаг 7: Спрячьте шнуры внутри шкафов

В итоге мы получили много провисающих проводов от разъемов и блока питания внутри наших шкафов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
