Установка откосов и подоконников на пластиковые окна: инструкция

Содержание

• Обязательные мероприятия после монтажа окна
  • Зазоры
  • Расшивка
  • Уровень
• Виды работ
  • Отделка пластиком
  • Штукатурка
  • Кафель или мозаика
  • Дерево
  • Гипсокартон
• Подоконник с увеличенной функциональной нагрузкой
• Поэтапный ход работ

Завершающая часть монтажа окон – это декорирование проема. Нельзя недооценивать важность этого процесса. Поскольку от того, как будет выполнена установка откосов и подоконников на пластиковые окна, зависит конечный результат всей выполненной работы.

Обязательные мероприятия после монтажа окна

Зазоры

Когда окно уже установлено на свое место, зазор между проемом и профилем обязательно запенивается монтажной пеной. Важно в дальнейшем произвести монтаж подоконников предельно аккуратно, чтобы не повредить заполненное пространство, если это произойдет, вся работа может оказаться под угрозой. Недопустимо образование щелей, поскольку возможно образование сквозняков.

Эффективнее всего для обработки зазоров использовать монтажную пену

Расшивка

После принятия решения устанавливать пластиковые откосы, декорировать их плиткой или шпатлевать, очень важно выставить правильный угол. От так называемой расшивки зависит достаточное проникновение дневного света в помещение. Этой, казалось бы, мелочи часто не придается должного значения, но именно от нее зависит естественное освещение в доме. Ставить «доборы» пвх своими руками нужно очень внимательно.

Пластиковые доборные расширители устанавливают в местах прилегания профиля к потолку и стенам

Уровень

Еще один нюанс касается строительных нормативов для пластиковых окон в отношении уровневого контроля. Нужно, чтобы он был на «нулевой» отметке. Отклонение от стандартов впоследствии неизменно приведет к скапливанию конденсата. Многие ошибочно воспринимают монтаж подоконника не очень важной отделкой, которую можно сделать примерно ровно, «на глаз». Допускать такого нельзя.

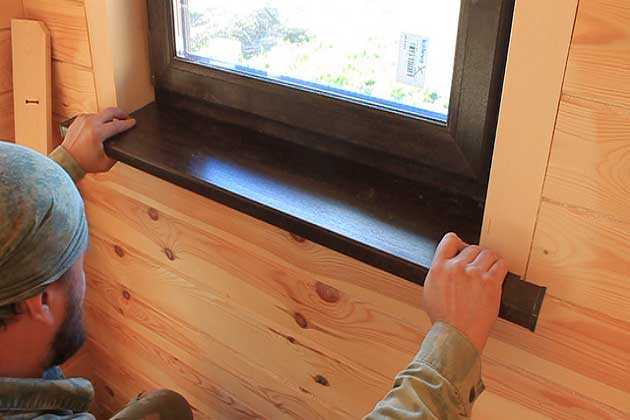

Монтаж подоконника выполняется строго по уровню

Примечание! Для того чтобы избежать негативных последствий, лучше доверить монтаж подоконников и откосов профессиональным мастерам, которые выполнят весь комплекс работ с максимальным коэффициентом надежности.

Виды работ

Отделка пластиком

Самая популярная технология – это когда установка откосов и подоконников на пластиковые окна осуществляется из такого же ПВХ материала. Плюсов в данном декоре предостаточно: легкость, практичность, небольшая стоимость и простота в уходе. Преимущества пластика сделали его самым востребованным строительным расходным материалом при ремонте в старом жилищном фонде и новостройках.

Чаще всего для отделки откосов и монтажа подоконников применяют ПВХ-панели

Штукатурка

Второй способ декора подоконника осуществляется посредством штукатурки, дальнейшей шпатлевки и покраски. Стоит отметить, что хотя этот метод имеет право на внедрение, но фактически применяют его крайне редко, ввиду значительных трудозатрат. Вместе с тем такую технологию весьма часто используют при монтаже откосов. Иногда заключительный декор завершает оклейка специальными влагоустойчивыми обоями. В то же время откосы и подоконники при такой отделке обладают повышенной надежностью, повредить их даже теоретически невозможно.

Оштукатуривание проемов окна — самый трудоемкий способ отделки

Кафель или мозаика

Третий распространенный вариант – облицовка кафельной плиткой или мозаикой. Подоконники и внешний вид откосов при такой отделке смотрятся очень оригинально и необычно. Часто такой вид декора применяют в частном доме или коттедже.

Подоконник из мозаики, кроме основной функции, служит элементом декора

Дерево

Еще один популярный способ декорирования – это когда отделка окон осуществляется деревом. Краснодеревщики выполняют под заказ очень достойные модели. Изготовление подоконников не занимает много времени, а детали устанавливаются по технологии, аналогичной простейшей сборке деталей по принципу «конструктор». Сначала устанавливается профиль окна, затем выполняется монтаж подоконников и уже после идет очередь правого, левого и верхнего «добора».

Почитатели натуральных материалов для отделки окна выбирают дерево

Гипсокартон

Дуэт гипсокартонных откосов и пластиковых подоконников весьма распространен. Такое сочетание позволяет сэкономить на покупке пластика, но в то же время требует больших трудозатрат, поскольку приходится монтировать материал разного вида и свойств.

Часто для отделки откосов используется гипсокартон

Подоконник с увеличенной функциональной нагрузкой

При выполнении дизайнерского ремонта на небольшой площади кухонь целесообразно установить подоконник, который будет значительно увеличивать рабочую поверхность. Такую технологию условно называют «язык», когда подоконник значительно выдвинут в комнату, и выполняет функцию стола.

Подоконник «язык» позволяет увеличить рабочую поверхность на кухне

Примечание! В целях значительной экономии можно сделать отделку откосов и подоконников ПВХ материалами своими руками. В таком случае нужно учесть, что потребуется использовать набор электроинструмента, а также необходимо обладать хотя бы минимальными практическими знаниями всех процессов ремонта.

Поэтапный ход работ

Последовательность и порядок действий имеет определяющее значение. Сначала необходимо подготовить места стыков подоконника и откосов к окну. В ходе этого этапа срезаются излишки пены с возможностью вставки «доборов» по принципу – «заподлицо». Нелишним будет обработать основание грунтовкой.

Далее идет установка подоконника по уровню с расчетом выноса 3-5 см. наружу. Это делается для увеличения рабочей поверхности и обозначения границ проема. В случаях образования большого зазора между основанием и внутренней стороной подоконника его нужно также запенить и на завершающем этапе зашпатлевать или закрыть панелями.

Схема монтажа подоконника

Третий этап. Как уже отмечалось, выполняя монтаж откосов своими руками на окна, нужно учитывать, что он невозможен без правильного расчета угла. На его значение влияют величины: ширина проема и площадь комнаты. Оптимальное соотношение при размерах помещения 15 кв. м, ширине откоса в 25 см – делать рассвет, равный 2,5 см. Боковые и верхняя стороны должны иметь одинаковый вынос.

Схема монтажа пластикового откоса

Завершающее декорирование заключается в наклейке уголка, который закрывает зазор между стеной и откосом. Иногда его выполняют в виде наличников.

Требуемый инструмент:

• электрический лобзик или маленькая болгарка;
• клеевой пистолет или жидкие гвозди;
• строительный нож;
• уровень;
• пистолет под монтажную пену с 1-2 баллонами;
• губковый валик и кисточка;
• карандаш;
• строительный уголок;
• рулетка;
• шпатель шириной 5-10 см.;
• в некоторых случаях потребуется использовать степлер, поскольку скобы надежно крепят конструкцию;
• шуруповерт или электрическая дрель.

Примечание! Представленный набор инструмента актуален, когда осуществляется установка пластиковых материалов. При отделке другим способом этот список необходимо расширить.

Резюмируя обзор, стоит отметить, что каждый представленный способ отделки по-своему хорош. Все зависит от задач, которые в будущем будут возложены на конструкцию. Только соблюдая все правила монтажа, можно в будущем не беспокоиться о проблемах с тепловыми потерями и сквозняками. На главный вопрос – как установить подоконник и откосы был дан исчерпывающий ответ, а вам, как говорится, и «карты в руки».

Самостоятельная установка элементов откосов и подоконников ПВХ

Скрыть ↑

• Для чего нужны откосы и подоконник пластиковому окну?
• Как устанавливать конструкцию?
• Порядок работ при установке подоконников
• Способы монтажа оконных откосов
• С чего начинать установку откосов?
• Другие способы крепления подоконников и откосов на окна

Установка откосов и подоконников на пластиковые окна необходима для защиты конструкции от погодных явлений и сквозняков, а также поможет придать окну декоративный, завершенный вид. Данная процедура не очень сложна, поэтому ее можно выполнить и без помощи специалистов: достаточно вооружиться минимальным набором инструментов и внимательно изучить инструкцию.

к содержанию ↑

Для чего нужны откосы и подоконник пластиковому окну?

В первую очередь, монтаж подоконников и откосов поможет вам сделать конструкцию более герметичной. Вы избежите сквозняков, сможете защитить монтажную пену от воздействия внешних факторов, что позволит прослужить конструкции дольше. Откосы сделают окно более аккуратным, вы сможете задекорировать его под общий стиль помещения.

Подоконник тоже служит не только для красоты: его первостепенной задачей является изоляция щелей. Кроме этого, подоконник правильно распределяет теплый воздух, если под ним расположить радиатор отопления. В этом случае важно правильно подобрать размер и форму элемента. Еще одной полезной функцией является получение дополнительной площади. На подоконник можно ставить горшки с цветами, хранить книги, использовать его вместо полочки. На некоторых особо широких и прочных моделях можно даже сидеть.

к содержанию ↑

Как устанавливать конструкцию?

Установка подоконников и откосов на пластиковые окна своими руками вполне доступна любому владельцу помещения. Для этого потребуются минимальные знания о строительстве и скромный набор инструментов, который можно найти в каждом доме.

Начинать работу необходимо с установки подоконника. Если под ним планируется разместить батарею не следует устанавливать элемент слишком большой ширины, иначе теплый воздух будет задерживаться под ним, и отопление будет терять свою мощность. Правильно подобранный элемент несколько выступает за ширину окна, касается стены. Следите за тем, чтобы ширина конструкции не выступала за стартовую планку откоса.

Подоконники продаются обычно стандартной длины, поэтому, чтобы подогнать исходный материал под нужный размер, вам потребуется ровно отпилить его при помощи пилы или лобзика по металлу. Не стоит сильно давить на материал: он довольно хрупкий.

Для того чтобы не скапливался конденсат в месте, где сталкивается холодный и теплый воздух, необходима правильная отделка подоконников и откосов. Вне зависимости от того, из какого материала ваша конструкция, ее нужно термоизолировать, отделив таким образом от стен. Благодаря этому можно избежать промерзания и разрушения подоконника.

Прикрепить рассматриваемый элемент конструкции достаточно просто. Для этого нужно использовать монтажную пену, излишки которой аккуратно срезаются канцелярским ножом после высыхания.

к содержанию ↑

Порядок работ при установке подоконников

Установка подоконников и откосов своими руками должна происходить в строгом соответствии правилам, в противном случае она будет выполнена неверно, что приведет к быстрому разрушению конструкции.

В первую очередь перед началом работ подготавливают поверхность, с которой предстоит работать. Для этого необходимо очистить ее от мусора, грязи, при необходимости обезжирить и увлажнить.

Важно учесть все отступы и подобрать правильный размер подоконника с учетом всех зазоров и отступов от батареи.

Если вы собираетесь использовать пароизоляцию, берите кусок материала, ширина которого превышает ширину оконного проема. Узкая часть материала должна быть приклеена к раме, широкая, после того как вы заполните проем пеной, должна быть прикреплена к ней.

После этой процедуры неизбежно останутся зазоры. Убрать их можно, используя монтажную пену. Пена наносится плотными линиями, чтобы не оставалось пустого пространства. Мелкие зазоры пена закроет сама, так как она при высыхании будет расширяться.

Если шов шире 5 см, он заполняется пеной частично, затем процедуру повторяют, когда пена наберет плотность. Это позволит закрыть зазор максимально эффективно, используя значительно меньше монтажного материала.

Перед тем как ставить, необходимо расположить по краю окна бруски из дерева. Их толщина зависит от того, какой будет использован подоконник. Он должен свободно заходить за пространство, находящееся за окном. Бруски должны мешать, но не должен образовываться зазор.

Следите за тем, чтобы бруски были установлены строго по горизонтали. Допустим небольшой уклон в сторону комнаты.

После того как опорный брус займет свое место, свободное пространство между ним и конструкцией можно залить монтажной пеной. Для того чтобы подоконник не выгибался и не треснул в итоге, не стоит чересчур увлекаться нанесением пены. Слой не должен быть слишком толстым.

После нанесения пены, пока она не застыла, на бруски устанавливают подоконник. После этого его придавливают каким-нибудь грузом, чтобы подоконник не поднялся на пене, а зазоры заполняют оставшимся составом. Отделка подоконника делается после того, как пена окончательно затвердеет, и будут установлены остальные элементы конструкции.

к содержанию ↑

Способы монтажа оконных откосов

Откосы делаются не только с внутренней части помещения, но и с внешней. Это необходимо для надежной защиты окна от осадков, ветра, иных природных воздействий, а также способствует улучшению внешних характеристик конструкции. Откосы помогут продлить жизнь конструкции, надежно изолируют помещение от холода, так как закроют стыки.

Изделия могут быть из разных материалов. Проще всего использовать продающиеся в магазинах пластиковые панели для окон. Использовать можно как обычную, так и сэндвич-панель, последняя актуальна для кирпичных и блочных строений.

Вам потребуются следующие предметы:

• Несколько пластиковых полос П- и F-образной формы.
• Рейка из дерева, толщина которой составляет 15 мм.
• Строительный степлер.
• Перфоратор или мощная дрель.
• Строительный уровень.
• Утеплитель.
• Элементы крепежа.
• Силиконовый герметик.
• Ножницы по металлу или болгарка.
• Нож.

Не стоит пугаться длинного списка: установка откосов и подоконников – несложный процесс, вполне посильный.

Совет: пластиковые панели имеют защитную пленку. Не снимайте ее до тех пор, пока работы не будут окончены.

к содержанию ↑

С чего начинать установку откосов?

После того как пространство подготовлено, прикрепите рейку. Она должна быть установлена по наружному краю откоса. Следите за тем, чтобы линии были ровными, в этом вам поможет строительный уровень. Пластиковая панель спрячет рейку, но благодаря ей пластик будет более прочным.

После этого по краю окна нужно набить стартовую полосу, к которой будет крепиться F-образная полоса. Этот элемент должен быть того же размера, что и откос. Лишнее нужно отпилить. Чтобы планки стали стык в стык, лишнее нужно обрезать ножницами или болгаркой. Стартовую планку крепят скобами. После этого из пластика вырезают нужную по размерам панель и утеплив проем, закрывают ей пространство. Откос готов; силиконовым герметиком заделывают стыки.

Откосы и подоконники для пластиковых окон достаточно просто установить своими руками. Процесс не займет много времени, не потребует дорогостоящих материалов, не вызовет никаких сложностей, даже если вы занимаетесь такой работой впервые.

к содержанию ↑

Другие способы крепления подоконников и откосов на окна

DIY — Как сделать подоконник своими руками — AllThumbsDIY.com

КЛЮЧЕВЫЕ МОМЕНТЫ

• Если подоконник сгнил, его необходимо немедленно заменить, и это руководство покажет вам, как сделать собственное внешнее окно подоконник
• Также содержит пошаговые инструкции по установке нового подоконника вместе с новым окном

Содержание

Введение

С тех пор, как в 2007 году была опубликована оригинальная статья, появилось больше мест, где продаются разнообразные подоконников.

Однако, если вы не можете найти замену своей сгнившей детали, вы можете использовать информацию в этом посте, чтобы сделать свою собственную.

Обратите внимание, что существует некоторая путаница между словами «подоконник» и «подоконник»:

• Подоконник – в первую очередь виден снаружи, наружный подоконник наклонен для отвода дождя из окна; это обычно встречается в традиционных двустворчатых окнах
• Табурет у окна – если вы описываете подоконник или низ окна изнутри, правильным термином будет табурет у окна; это внутренняя отделка, которая находится внутри вашего дома, устанавливается в виде плоской горизонтальной детали вместе с фартуком для обеспечения устойчивости конструкции, а также для скрытия любых незавершенных работ по каркасу

Профилирование выступа подоконника и другие завершающие штрихи могут быть сделано ПОСЛЕ того, как мы удалим старый подоконник, но две наиболее важные части, которые нужно знать ДО снятия подоконника, — это угол и толщина вашего подоконника.

Помимо оценки состояния подоконника, очень сложно точно измерить угол подоконника, просто взглянув на него, поэтому нам понадобится какой-то способ измерить угол подоконника.

Толщину подоконника мы получим, измерив нос подоконника снаружи, а также изнутри, сняв подоконник и фартук.

Зачем нам подоконник

Концепция подоконника существует с египетских времен.

В современных жилых помещениях обычно используются двустворчатые окна для защиты дома от проникновения воды, а также в качестве прочной базовой рамы для стабилизации оконной рамы от изгиба. 9Вернуться к началу

Сменные окна по сравнению с окном новой конструкции

Для установки нового окна необходимо снять все части окна, КРОМЕ рамы.

На рис. 5.1 ниже показана фактическая оконная рама с двойными подвесками, которая была снята для другого проекта.

Рис. 5.1 – Старая двустворчатая оконная рама

При установке нового окна все окно устанавливается внутри существующей оконной рамы. По сути, вы устанавливаете новую оконную раму внутри старой оконной рамы, уменьшая площадь остекления.

Если вы хотите увидеть, как я устанавливал сменные окна, прочтите мой пост «Установка сменных окон»

Поскольку это установка без установки, работа с внешним сайдингом и отделкой не нарушается.

Однако, если подоконник на старой раме сгнил, вам необходимо заменить его перед установкой нового окна.

С другой стороны, новое окно конструкции потребует от вас удаления всех частей существующего окна, включая оконную раму.

К сожалению, это означает, что вам, возможно, придется переделывать внешний сайдинг возле окна. Переделка внешнего сайдинга не слишком сложна, но определенно добавляет больше работы.

Сделай сам или наймите подрядчика?

Как мастер-сделай сам, я думаю, что процесс изготовления собственного подоконника и его установки не слишком сложен, если у вас есть базовые столярные навыки и вы умеете работать с электроинструментами.

Единственным специализированным оборудованием будет инклинометр для измерения угла подоконника, и вы даже можете бесплатно использовать мой вырезанный из картона шаблон инклинометра, чтобы выполнить простое измерение..

Следует помнить о некоторых неудобствах:

• При замене окна вам потребуется снять внутреннюю отделку/молдинги для точного измерения
• Вам придется снять все окно, чтобы получить доступ к окну подоконник (поэтому имейте под рукой запасное окно перед началом этого шага)
• Вы можете столкнуться с непредвиденными трудностями, поэтому вам нужно сохранять спокойствие и гибкость

заменить один подоконник (без учета стоимости окна). 9Вернуться к началу

Анатомия подоконника

Подоконник подвергается воздействию внешней среды, то есть дождя.

Хотите верьте, хотите нет, но капиллярное действие (то есть затекание) и поверхностное натяжение позволяют воде течь вверх или прилипать к нижней стороне поверхности.

Каналы, прорезанные в верхней и нижней части подоконника, также известные как капельная канавка, служат в качестве ограничителя, препятствующего капиллярному действию. Без дренажных канавок дождь потенциально может просачиваться на сайдинг (оставляя неприглядные пятна) или, что еще хуже, проникать в незащищенную внутреннюю полость (вызывая гниение).

Канавки каналов будут собирать воду, чтобы ее можно было стекать.

Кстати, когда вы делаете свежий срез, новый незащищенный участок должен быть обработан консервантом для древесины.

Купите или сделайте новый подоконник

С тех пор, как я написал свой пост в 2007 году, многие другие магазины продают внешние подоконники.

Я только что провел быстрый поиск и увидел, что Home Depot продает один.

Если вы собираетесь его купить, имейте в виду, что толщина подоконника влияет на общую высоту окна, поэтому вам необходимо убедиться, что она соответствует этой толщине.

Конечно, изготовление собственного подоконника дает вам максимальную гибкость в сочетании с существующими подоконниками.

Необходимые материалы и инструменты

Материалы

• Один, 2’x6’x8′ высушенный в печи пиломатериал
  • выберите сухой и прямой, без сучков
  • так как мы будем красить его, вы можете используйте любую древесину, которая не подвергалась обработке давлением, хотя кедр предпочтительнее из-за его естественной способности сопротивляться гниению ($$$)
• Антисептик для дерева
• Сыпучий утеплитель
• Оконный герметик
• 1-фунтовая коробка, 2″ шурупы для наружного настила
• Низкорасширяющаяся оконная и дверная пена
• Лента для примыкания окон
• Прокладки для окон
• Каждая из прокладок менее 90, т.к. в упаковке обычно 24 прокладки
• эти композитные прокладки очень удобны, так что запаситесь ими (на каждое окно потребуется около 10 прокладок)

Инструменты

• Торцовочная пила или циркулярная пила
• Угловой угольник (требуется только при использовании циркулярной пилы; используется для того, чтобы торцевые срезы были ровными)
• Пистолет для герметика
• Аккумуляторная дрель
• Дрель с потайной головкой (необходима для того, чтобы головки винтов были на одном уровне с поверхностью подоконника)
• Leve, 3 фута
• Лента гидроизоляционная (для предотвращения проникновения влаги)
• Инклинометр (сделай сам или купи)
• Фреза + фреза
• Рулетка
• Канцелярский нож 9Вернуться наверх

  Размеры

  Длина, ширина и толщина

  • ШАГ № 1 – Измерьте подоконник снаружи
    • Проверьте толщину подоконника, взглянув на нижнюю часть окна от снаружи
  • ШАГ № 2 – Снимите детали внутренней отделки, чтобы проверить толщину и длину изнутри лакокрасочное покрытие

• ШАГ № 3 – Снимите четверть круглого молдинга
  • С помощью молотка осторожно вдавите 4-дюймовый металлический шпатель между четвертькруглым и боковыми молдингами.
  • Слегка покачивайте его из стороны в сторону, а затем движениями вверх-вниз, чтобы создать небольшой зазор
  • Сдвиньте шпатель вверх и вниз, чтобы найти отделочные гвозди
  • Аккуратно подденьте ломиком гвозди (если вы не планируете повторно использовать четверть круглого молдинга, вы можете просто сломать его)

• Шаг № 4 — Снимите боковые молдинги
  • Используйте тот же процесс на шаге 3, чтобы удалить боковое литье

• Шаг № 5 — Снимите окно -стул и фартун и меру
• .
  • Аккуратно постучите 3-фунтовым молотком по нижней части подоконника , чтобы снять его
  • Опять же, если вы планируете заменить его, вы можете просто ударить его!
  • Изнутри снять мерку встык (рис.5.1). Особое внимание уделите боковому косяку и подоконнику. Мой боковой косяк был надрезан под углом, чтобы принять подоконник (рис. 5.2) 9Вернуться к началу

    Углы

    Точное измерение угла подоконника обеспечивает плотное прилегание к окну и, что более важно, сводит к минимуму проникновение воды через затекание. У некоторых производителей сменных окон, таких как Andersen, есть 3 варианта угла подоконника, поэтому предоставление Andersen точного измерения угла обеспечит хорошую подгонку.

    Итак, какой правильный угол для подоконника? А вообще на подоконнике должно быть 3-12 или 3? к 12? уклон или подача для хорошего стока дождя. Уклон 3-12 означает, что для каждых 12 дюймов горизонтального расстояния (пробега) вертикальное измерение (подъем) составляет 3°.

    Судя по таблице 1.1, это соответствует 14 градусам наклона. Существует три простых способа измерения этого угла порога:

    • Метод A – Инклиномер
    • Метод B – Уровень торпеды и две линейки
    • Метод C – Малый угольник и линейка 3 Метод 8 – Инклинометр

      Инклинометр или клинометр – это простой прибор для измерения углов, уклонов или наклона. Он также известен как измеритель наклона, индикатор наклона, предупреждение об уклоне, датчик уклона, измеритель градиента, градиентометр, уровнемер, измеритель уровня, деклинометр и индикатор тангажа и крена. Клинометры измеряют как наклоны (положительные наклоны, как их видит наблюдатель, смотрящий вверх), так и уклоны (отрицательные наклоны, как их видит наблюдатель, смотрящий вниз).

      В нашем случае инклинометр – самый простой и быстрый способ измерения угла подоконника. Вы можете купить его (см. рис. 6.1 и нажмите здесь, чтобы ознакомиться с обзорами и рекомендациями инклинометра AllThumbsDIY), использовать бумажный шаблон (рис.6.2 – нажмите, чтобы загрузить шаблон в формате PDF) или картонный угломер (рис.6.3). Последние два предоставляются бесплатно компанией Andersen Windows (чтобы получить тот, что на рис. 6.3, вы должны посетить один из их розничных магазинов — позвоните заранее, чтобы подтвердить, что у них есть один на складе бесплатно).

      Обратите внимание, что как механические, так и электронные инклинометры гораздо более точны и могут также использоваться в других настройках (например, при настройке угла наклона лезвия на настольной пиле и т. д.), тогда как бумажный угломер менее точен.

      Метод B – торпедный уровень и две линейки

      Другой метод заключается в использовании торпедного уровня и двух небольших линейок для измерения угла.

      Однако, в отличие от инклинометра, вам *МОЖЕТ*  должны быть удалены все наружные штормовые окна и оконные рамы, чтобы получить необходимый зазор для получения точных измерений. Обратите внимание, что если ваш подоконник имеет 2 уровня поверхности, вертикальная линейка должна опираться на самый верхний уровень.

      Чтобы рассчитать соответствующий угол, просто положите 1 линейку горизонтально (используйте уровень) и отсчитайте высоту по второй линейке. Затем вы можете рассчитать угол, взглянув на таблицу ниже.

      Rise	Run	Sill Angle
      1/8 “	2″	4 degrees
      1/4 “	2″	7 degrees
      3/8 дюйма	2 дюйма	11 градусов
      1/2 «	2 ″	14 градусов

      Метод C -Framing Framing Square и A Ruler

      9

    • .

      слепая остановка.

      Таким образом, вам не придется возиться с уровнем и 2 линейками. Однако вы предполагаете, что ваш слепой стоп действительно вертикальный (вертикальный).

      После получения измерений используйте приведенную выше таблицу для расчета угла подоконника. 9Вернуться к началу

      Обзор размеров

      Прежде чем сделать первоначальный разрез, давайте еще раз пройдемся по размерам:

      Длина и ширина

      Изготовление разреза

      Хотя окончательная длина моего нового подоконника будет 40″, т.е. слишком короткий при работе с электроинструментами, поэтому я буду грубо обрезать его примерно до 6 футов.

      Таким образом, я могу защитить свои пальцы и руки от циркулярной пилы и фрез.

      • ШАГ № 1  – Дважды проверьте пиломатериал
        • Он должен быть прямым и ровным
        • Не должно быть чашечек, перекосов или изгибов
      • ШАГ 2 – Обрежьте заднюю сторону
        • Отметьте верхнюю сторону на 6 дюймов нижняя сторона на 6 7/16″. Это примерно соответствует углу 15 градусов.
      • ШАГ № 3 – Обрежьте переднюю часть
        • Передняя часть немного круче на 10 градусов.
        • Отметьте на передней верхней стороне 1/4″ и сделайте надрез с помощью циркулярной пилы
      • ШАГ № 4 – Вырежьте верхнюю канавку
        • Отметьте на расстоянии 1 7/8″ от лицевой стороны и используйте фрезер, чтобы вырезать канавку
      9004 – нижняя(ые) канавка(и)
      • Необходима канавка «А» в передней части
      • Паз «В» предназначен для опоры подоконника поверх внешней стены; не обязательно
      • С-образный паз предназначен для увеличения изоляционной полости; не требуется
      • Паз «D» предназначен для опоры задней стороны подоконника поверх оконной рамы
      • Для пазов B, C и D вам понадобится фреза «ласточкин хвост»
      • ШАГ # 6 – Тест на толщину
        • Стандартная древесина немного толще моего старого подоконника, но поскольку она была всего 1/8″, я решил оставить ее как есть.
        • При желании вы можете использовать рубанок, чтобы сделать его тоньше
      • ШАГ № 7 – Нанесите средство для защиты древесины 9Вернуться к началу

        Установка

        Если вам нужно напомнить, как снять окно, прочитайте мой пост «Установка сменных окон»

        • ШАГ № 1 – Осмотрите оконную раму
          • окно снято, тщательно проверьте периметр оконной рамы на наличие гнили
          • Как показано на рис. 7.4, у меня была довольно сильная гниль на левой стороне подоконника (там, где он пересекался с линией крыши гаража)
          • Обратите особое внимание на боковую сторону косяки

        111 Рис. 7.3

        • Шаг # 2- Снимите кровотечение
          • . Оконная подоконника находится внутри Groove Dado на левой и правой косяках
          • , потому что Sill прикреплен к стороне.
          • Самый быстрый способ вырезать косяк — установить глубину циркулярной пилы на 1/2″ и разрезать пополам
          • Можно использовать руку видел, чтобы сделать то же самое
        • ШАГ 3. Удалите все шляпки гвоздей
          • Новый подоконник будет опираться на нижнюю раму, поэтому на нем не должно быть торчащих шляпок гвоздей и другого мусора
        • 1


          6 STEP 9 #

          6 4- Добавьте ленту для отливов окон

          • Нанесите ленту для отливов окон вокруг базовой рамы

        • ШАГ № 4- Добавьте изоляцию и прокладки
          • Добавьте немного свободной изоляции перед тем, как вставить новый порог в канавку
          • установите прокладки в трех точках (на расстоянии около 2 дюймов слева, справа и от центра) и отрегулируйте угол порога
          • Возможно, вам придется отрезать гипсокартон, чтобы установить прокладки, которые позже будут закрыты фартуком
          • После выравнивания и угол правильный, установите 2-дюймовый шуруп Deck Mate на каждое место прокладки
          • Еще раз проверьте, чтобы убедиться, что она выровнена

        Установив новый подоконник, вы можете приступить к установке нового окна 9Вернуться к началу

        Резюме

        Если вы хотите распечатать эти чертежи в масштабе для использования, вам необходимо убедиться, что они напечатаны в реальном размере. Если вы не знаете, как настроить принтер для этого, прочитайте эту статью.

        Я надеюсь, что вы нашли эту статью полезной для своего проекта «Сделай сам» и подписались на мою рассылку. Форма регистрации находится в правом верхнем углу экрана.

        Спасибо и удачи!

        • Windows для дома 101 – Типы окон и структура окон
        • Обзоры – Инклинометр
        • Замена прохудившихся окон подвала – Часть 1 из 3
        • Установка сменных окон Часть 1 из 3 – Часть 2 – AllThumbsDIY.com

          8 июля от kevin 7 комментариев

          ПРИМЕЧАНИЕ : Это старая статья. Обновленный пост можно найти здесь — Полное руководство по изготовлению собственного подоконника

          Измерение угла подоконника

          Точное измерение угла подоконника обеспечивает плотное прилегание к окну и, что более важно, сводит к минимуму проникновение воды через затекание. У некоторых производителей сменных окон, таких как Andersen, есть 3 варианта угла подоконника, поэтому предоставление Andersen точного измерения угла обеспечит хорошую подгонку.

          Итак, какой правильный угол для подоконника? Как правило, подоконник должен иметь уклон или уклон 3-12 или 3″ на 12″ для хорошего отвода дождя. Уклон 3-12 означает, что для каждых 12 дюймов горизонтального расстояния (пробега) вертикальное измерение (подъем) составляет 3 дюйма.

          Судя по таблице 1.1, это соответствует 14 градусам наклона. Существует три простых способа измерения этого угла подоконника:

          • Инклинометр; или
          • Торпедный уровень и 2 линейки; или
          • Малый угольник и 1 линейка

          Метод 1 – инклинометр

          Инклинометр или клинометр – это простой прибор для измерения углов, уклонов или наклона. Он также известен как измеритель наклона, индикатор наклона, предупреждение об уклоне, датчик уклона, измеритель градиента, градиентометр, уровнемер, измеритель уровня, деклинометр и индикатор тангажа и крена. Клинометры измеряют как наклоны (положительные наклоны, как их видит наблюдатель, смотрящий вверх), так и уклоны (отрицательные наклоны, как их видит наблюдатель, смотрящий вниз).

          В нашем случае инклинометр – самый простой и быстрый способ измерения угла подоконника. Вы можете купить его (см. рис. 6.1 и щелкнуть здесь, чтобы прочитать обзоры и рекомендации инклинометра AllThumbsDIY), использовать бумажный шаблон (рис. 6.2 — щелкните, чтобы загрузить шаблон в формате PDF) или картонный угломер (рис. 6.3). Последние два предоставляются бесплатно компанией Andersen Windows (чтобы получить тот, что на рис. 6.3, вы должны посетить один из их розничных магазинов — позвоните заранее, чтобы подтвердить, что у них есть один на складе бесплатно).

          Обратите внимание, что как механические, так и электронные инклинометры гораздо более точны и могут также использоваться в других настройках (например, при настройке угла наклона лезвия на настольной пиле и т. д.), тогда как бумажный угломер менее точен.

          Метод 2 = Торпедный уровень и 2 линейки

          Другой метод заключается в использовании торпедного уровня и 2 маленьких линейок для измерения угла.

          Однако, в отличие от инклинометра, вам *МОЖЕТ* придется снять все наружные штормовые окна и оконные рамы, чтобы получить необходимый зазор для получения точных измерений. Обратите внимание, что если ваш подоконник имеет 2 уровня поверхности, вертикальная линейка должна опираться на самый верхний уровень.

          Чтобы рассчитать соответствующий угол, просто положите 1 линейку горизонтально (используйте уровень) и отсчитайте высоту по второй линейке. Затем вы можете рассчитать угол, взглянув на таблицу ниже.

          Rise	Run	Sill Angle
          1/8″	2″	4 degrees
          1/4″	2″	7 degrees
          3 /8″	2″	11 градусов
          1/2″	2″	14 градусов

          Метод 3 – Рамочный угольник

          Другой альтернативный метод заключается в использовании небольшого глухого упорного угольника напротив внешнего каркаса.
