Как сделать заземление в квартире, если его нет

Если заземление в квартире отсутствует – это чревато опасными последствиями, включая довольно ощутимый удар током. Такая ситуация характерна для домов старой застройки, жители которых самостоятельно устраняют недоработку при строительстве. При выборе вариантов заземления некоторые жильцы договариваются и обустраивают защитный контур рядом с входом в подъезд.

Другие устанавливают в линиях нагрузки специальные устройства (их называют УЗО), гарантирующие защиту человека и животных от аварийных утечек тока. А третьи берут и, недолго думая, соединяют заземляющую шину с контактной клеммой на батарее отопления.

Содержание

Зачем нужно заземление

Заводимый в городские дома питающий кабель, как правило, не содержит третью жилу, предназначенную для вывода на защитный контур. На вопрос как узнать есть или нет заземление в квартире существует простой ответ. Необходимо разобрать одну из силовых розеток и убедиться в том, есть ли третья заземляющая клемма с подходящим к ней проводом в желто-зеленой изоляции. В ее отсутствие эксплуатация бытовой техники, имеющей незаземленные металлические части, связана с повышенной опасностью.

Пример необходимости заземления

Отвечая на вопрос, зачем нужно заземление – необходимо рассмотреть следующие ситуации. При эксплуатации стирального агрегата, например, изоляция фазного провода из-за перетирания или перегрева может быть повреждена. Если она проложена рядом с металлическими частями конструкции, то при сильных вибрациях возможен их случайный контакт. Последствием этого является попадание опасного потенциала на корпус машины без заземления, прикоснувшись к которому, человек получит токовый удар.

Пример необходимости заземления

Обратите внимание: Аналогичная ситуация наблюдается и в ванной комнате, в которой помимо стирального агрегата имеется металлическая или чугунная ванна.

При разрушении изоляции фазного провода в ванной комнате из-за повышенной влажности угроза поражения электрическим током многократно возрастает. Всем кто осознает потенциальную угрозу пробоя фазы на корпус – объяснять, для чего нужно заземлять корпуса электрооборудования не требуется.

Какие системы существуют

При разработке систем энергоснабжения проблема заземления решается за счет применения особых схем. С их помощью монтируется заземление не только на подстанции, но и на стороне потребителя (с учетом различного набора подводимых к нагрузке проводов).

Среди известных систем, обеспечивающих заземление в квартире, особый интерес представляют следующие варианты:

• TN-C.
• TN-S.
• TN-C-S.

Рассмотрим каждый из них более подробно.

TN-C – это наиболее распространенная, но и максимально уязвимая в плане безопасности система. Как видно из помещенной ниже схемы отдельный проводник PE в ней не предусматривается, поскольку он совмещен с рабочим нулём в шине PEN. Повторное заземление в квартире также отсутствует.

Важно! Отличить систему TN-C от других можно по типу подводки на этажном щите.

В ней имеется четыре входящих жилы (3 фазы и PEN). В помещение поступают только два провода: один из них фаза, а второй – тот же PEN. Для обеспечения хоть какой-то безопасности в таких схемах обустраивается зануление в квартире (в надежде на срабатывание включенного в линию автомата от перегрузки по току). Для этого заземляющие клеммы розеток соединяются перемычкой с нулем (PEN).

Принципиальное отличие системы TN-S от предыдущей схемы – это то, что проводники PE и N разделены, начиная с подстанции, и по всей длине линии прокладки нигде не соединяются. Для того чтобы убедиться в использовании этой схемы, достаточно заглянуть в ВРУ. На его входе должно быть пять отдельных жил: из них три фазные, один рабочий ноль и один защитный проводник. С него до квартирного щитка прокладывается кабель с тремя проводами: фазой, нулем и PE.

Система TN-C-S относится к промежуточным вариантам, объединившим в себе достоинства TN-S и сравнительную дешевизну TN-C. При этом нулевой проводник на отрезке от подстанции до объекта совмещает возможности N и PE. В ВРУ здания осуществляется их искусственное расщепление (на отрезке медной полосы), после чего они поступают в квартирный щиток уже окончательно разделенными. Набор шин в таком кабеле тот же, что и в TN-S.

Дополнительная информация: Система TN-C-S представляет собой модернизированный вариант устаревшей TN-C.

Искусственно создаваемое расщепление, обеспечивающее впоследствии заземление в квартире, имеет смысл лишь при наличии повторного контура, смонтированного на входе в здание (на схеме оно обозначено, как дополнительное). При его отсутствии оно ничем не отличается от варианта, когда обустраивается зануление в квартире.

Как сделать заземление, когда его нет

Относительно вопроса о том, как сделать заземление в квартире если его совсем нет необходимо отметить следующее. В данной ситуации возможны три варианта действий, а именно:

1. Использование УЗО.
2. Монтаж местного контура.
3. Другие приемы.

Рассмотрим каждый из них более подробно.

Подключение УЗО

Если в квартире заземление не предусмотрено проектом, а обойтись без него совершенно невозможно – допускается применять особые устройства УЗО. Эти приборы реагируют на малейшие утечки тока с корпусов защищаемой аппаратуры и мгновенно отключают поврежденную питающую линию от общей сети 220 В. (фото ниже).

Устройство защитного отключения УЗО. Схема подключения в квартире

Монтаж индивидуального контура

Жильцы панельных зданий нередко договариваются обустроить заземление в квартирах своими руками, для чего потребуется отдельный заземлитель. Для реализации этой идеи от общего щитка в сторону подвала по монтажному стояку пробрасывается медная жила сечением не менее 4 мм кв. Дальнейшие действия выглядят следующим образом:

1. Рядом с подъездом обустраивается конструкция, форма и состав которой приведены на рисунке ниже.
2. Для ее получения по углам приямка, вырытого в виде правильного треугольника, вбиваются три металлических уголка подходящего сечения.
3. Затем они свариваются между собой широким металлическими полосами.
4. По завершении сварки к одному углу треугольной конструкции на болтовое соединение крепится спущенный от подъездного щитка заземляющий медный провод.

Подробней о такой конструкции вы можете прочитать в нашей статье «Контур заземления, что собой представляет и как он работает»

Контур заземления

Помимо этого потребуется полностью обновить квартирную электропроводку, в которой должен быть третий заземленный провод.

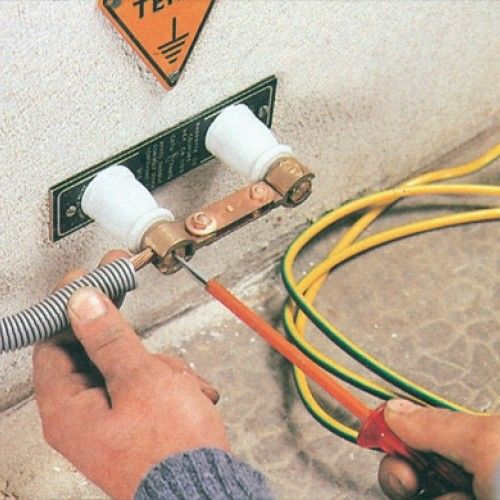

На заключительной стадии работ останется подсоединить к заземляющей пластине щитка третью жилу обновленной электропроводки.

Опасные способы защиты

Отдельные пользователи для обустройства заземления просто соединяют проброшенный заземляющий провод с контактной точкой на батарее центрального отопления. Они рассчитывают на то, что отопительный стояк может служить естественным заземлителем.

Ошибка всех таких «мастеров» заключается в том, что ни один зарытый в землю отвод от труб отопления не гарантирует надежного контакта с ней в пределах допустимой нормы сопротивления (не более 30 Ом).

Важно! Переходное сопротивление зависит от состояния стыков и соединений в трубах, которые с течением времени из-за покрытия ржавчиной плохо проводят ток.

В результате этого цепи, обеспечивающей его беспрепятственное стекание в аварийном режиме, не образуется. При этом опасный потенциал с корпуса стиралки с поврежденным фазным проводом переносится через заземляющую жилу на батарею.

Этот потенциал не понижается до нуля (как это должно случиться при правильно сделанном заземлении), а имеет значение, близкое к опасной для человека величине. Более того, он передается как на нижние, так и на верхние участки стояка. Таким образом, из-за безграмотно обустроенного заземления можно нанести электрическую травму людям, проживающим в соседней квартире.

Помимо данного способа, небезопасным считается и уже рассмотренное ранее зануление. Его опасность заключается в том, что при случайном обрыве нулевого провода на участке от ТПП до дома, напряжение 220 Вольт будет действовать на корпусах всех без исключения заземленных бытовых приборов.

Советы и рекомендации

Если пользователь не знает что делать когда нет заземления в квартире – ему предлагается на выбор два варианта решения проблемы.

1. Договориться с соседями и соорудить защитный контур самостоятельно.
2. При невозможности сделать это в питающие линии устанавливаются защитные устройства (УЗО).

В заключение отметим, что при обустройстве контура важно придерживаться требований и рекомендаций ПУЭ, касающихся прокладки и сечения заземляющих проводников и шин. А при установке УЗО необходимо проследить за тем, чтобы отдельный прибор стоял в линии, питающей ванную комнату.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Как сделать заземление в квартире доме своими руками

Опубликовано: 09.08.2022

Содержание

• Основные способы
  • Монтаж контура своими руками
  • Подключение устройства защитного отключения
• Опасные способы защиты
• Полезное видео
• Заключение

Сталкивались ли вы с ситуацией, когда необходимо провести заземление в квартире, а щиток на этаже не оснащен требуемой клеммой для заземления?

Такое явление повсеместно наблюдается в панельных домах, возведенных при товарище Хрущеве. В них попросту отсутствует защитный контур.

Есть несколько путей решения данной проблемы, например, соорудить дополнительный контур или подключить устройство защитного отключения.

Некоторые умельцы даже прибегают к соединению защитного провода с водопроводными трубами или отопительными батареями. В данной статье мы расскажем вам, как осуществить заземление в жилище своими руками и предостережем от возможных ошибок.

Основные способы

Среди действенный и, главное, безопасных способов заземления в квартире следует выделить следующие:

• установка собственного контура;
• подключение УЗО.

Какой бы способ вы ни выбрали, мы советуем вам не только прочесть наши указания по его выполнению, но и просмотреть обучающее видео, которые без труда можно найти в сети.

Монтаж контура своими руками

В последнее время многие электрики, пытаясь решить проблему заземления квартиры в старых домах, прибегают к установке собственного контура. Для осуществления этой задачи потребуется протянуть провод PE с одной жилой по стояку, от вашей квартиры вниз к подвалу дома. Неподалеку от дома следует прочно установить в земле три или более металлических уголков, которые должны соединяться металлической пластиной.

Соорудив таким образом треугольник, вы должны подвести к нему тот самый одножильный провод, другой конец которого должен быть прикреплен к этажному щитку. Соединив провод с щитком, вы проведете индивидуальный контур, который решит проблему отсутствия заземления в квартире. Хотим заметить, что одножильный провод PE лучше выбирать с сечением от 4 мм.кв, сделан он должен быть из меди.

Однако, есть у такого способа заземления и минус – он возможен только после соответствующего разрешения от управляющей компании. Если сделать это самовольно, то в дальнейшем могут возникнуть проблемы, так как в случае аварии, всю вину могут повесить на вас.

Подключение устройства защитного отключения

Вторым способом является подключение УЗО, который несмотря на свою простоту, не сможет в полной мере решить проблему отсутствия заземления в квартире. Но в любом случае, он хотя бы обезопасит вас от удара током, в случае утечки, так как мгновенно отключит питание опасного прибора, в котором происходит утечка.

Также можем порекомендовать вам подготовиться к заземлению своей квартиры. Рано или поздно, жильцы дома поставят вопрос об этом, а заменив проводку в квартире, с использованием трехжильного провода, вы подготовите себя к этому, ведь в таком случае, останется только присоединить провод PE к щитку на этаже.

Опасные способы защиты

Существуют «мастера», которые выбирают способом заземления квартиры подключение провода к трубам или батареям, находящимся в квартире.

Вот к чему может привести такая «защита»:

• ток пробивается на корпус бытовой техники, такой как водный электронагреватель (бойлер) или стиральная машинка;
• из-за единой системы отопления и водоснабжения ток может «пробивать» по трубам не только вашей квартиры, но и соседских;
• каждый житель дома подвергает себя опасности, просто дотрагиваясь до труб и батарей или открывая кран с водой.

Ни в коем случае не осуществляйте заземление одним из подобных способов, так как это может привести к серьезной аварии, которая будет угрожать не только вашему имуществу, но и жизни.

Стоит выделить еще 3 небезопасных способа заземления:

1. Заземление электрических приборов по очереди в виде цепи. В данном случае они могут быть магнитно несовместимы, и такой контур не сможет защитить вас от удара током.
2. Своеобразное «зануление», то есть соединение заземляющего провода с нулем розетки. В случае обрыва провода, все напряжение перекинется на бытовую технику, которая соединена с заземлением.
3. Монтаж нескольких проводов с одной клеммой шины PE. Эти действия категорически запрещены правилами устройства электроустановок.

Полезное видео

Дополнительную информацию по данной теме вы можете получить из видео ниже:

https://www.youtube.com/watch?v=vvLSgDmBUeI
https://www.youtube.com/watch?v=6MIOsXp7Tso

Заключение

Надеемся, что, прочитав нашу статью, вы сможете корректно провести заземление в своей квартире собственными руками. Однако, советуем требовать от управляющих компаний, чтобы проводка была модернизирована во всем доме.
