Винтовые сваи своими руками: инструкция

Содержание

• Конструкция винтовой сваи
• Начало работы
• Этапы работ
  • Кроим полосу
  • Создание винтовой спирали
  • Работа над конусом
  • Формируем конус

Свайно-винтовой фундамент настолько популярен, что буквально в каждом населенном пункте можно встретить многочисленные конструкции, опирающиеся на него. Так как технология установки такой основы не вызывает особых трудностей, некоторые умельцы пошли дальше и начали изготавливать винтовые сваи своими руками.

Это вполне реально, тем более если вы хотите возвести на своем участке легковесную постройку, а для строительства массивной жилой постройки лучше отдавать предпочтение заводским изделиям. Сразу оговоримся, что для такого процесса не потребуется сложное оборудование, и это тоже говорит о простоте работы.

Конструкция винтовой сваи

Чтобы опора получилась качественной и прочной, необходимо ознакомиться с ее конструкционными особенностями. Свая с лопастями включает в себя несколько элементов:

• ствол, который представляет собой круглую трубу. Толщина ее стенок равна 4 см;
• наконечник в форме конуса, закрепленный на нижнем конце опоры;
• лопасти, образующие спиральный виток, приваренные на конус;
• оголовок – заглушка, которую приваривают к верхушке трубы.

Оголовок нужен тогда, когда планируется строительство наземной части конструкции из деревянных материалов. Чтобы придать оголовку большей прочности, его обычно усиливают ребрами жесткости. В каждом углу заглушки необходимо просверлить отверстия (в диаметре 24 мм).

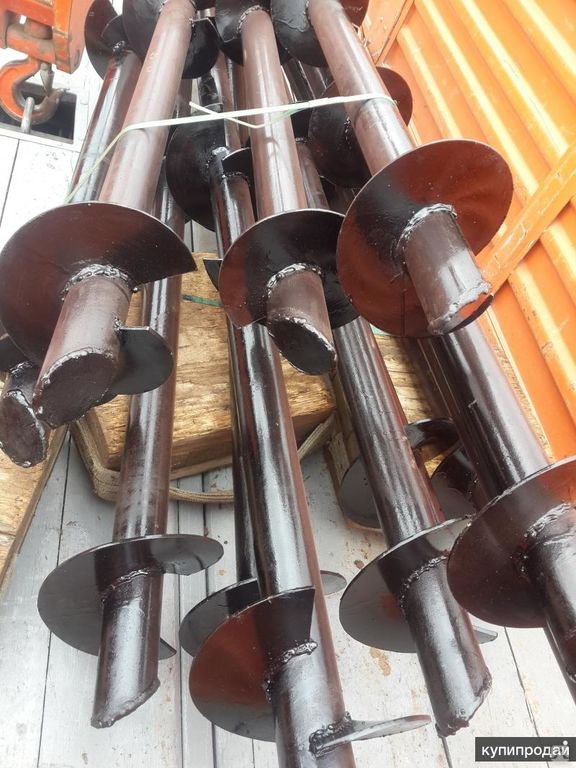

Самодельная винтовая свая

Начало работы

Первое, что нам необходимо сделать, это составить чертеж будущей винтовой сваи. Это может быть самый простой набросок, но он даст вам возможность отметить все необходимые размеры опорного стержня, да и подсчет нужного количества материалов с его помощью будет идти легче. Здесь же будет размечаться каждый элемент заготовки.

На чертеже необходимо указать:

1. Какого диаметра будет труба.
2. Необходимую длину опоры с учетом конуса.
3. Высоту или угол конуса.
4. Расстояние от низа лопасти до самой верхушки конусного наконечника.

Чертеж и размеры основных элементов

Если вам нужны опоры под деревянную конструкцию, не забудьте предусмотреть оголовок (заглушку) и усиление в виде ребер жесткости. Здесь работа может застопориться из-за необходимости точно указать длину сваи, а выяснить вы это сможете только после того, как будет проведен анализ грунта. Нас интересует глубина залегания плотных грунтов. Правильнее всего будет заказать анализ почвы в специализированном бюро, но за такую услугу придется немало заплатить.

Но, так как на самодельных сваях вы вряд ли будете строить жилую постройку, можно обойтись без нецелесообразных для легкой конструкции трат. Можно спросить у знакомых или соседей, которые вели серьезное строительство, не известна ли им такая информация, вдруг они смогут ее прояснить. Технология предусматривает следующее: по своей длине опора должна превосходить глубину залегания несущего слоя на 0,5 м, именно на столько она будет возвышаться над уровнем земли.

Определив размеры, можете начинать изготавливать лопасть в домашних условиях, для чего вам понадобится:

• качественная листовая сталь;
• плазморез;
• тиски;
• шаблоны, при помощи которых размечают внутренний и наружный диаметр заготовки;
• оборудование, на котором растягивают винтовую спираль (можно ограничиться ломом).

Этапы работ

Так как нужно изготовить не одну сваю, с циркулем вы будете возиться очень долго. В данном случае лучше изготовить специальные шаблоны, которые ускорят процесс разметки лопастей. Здесь нужно будет сделать самому два шаблона. На одном из них необходимо начертить малый круг с диаметром, равным диаметру трубы по ее наружной стороне.

Второй шаблон будет содержать большой круг, а его диаметр будет равен наружному диаметру винта. На каждом шаблоне должна быть нанесена центральная ось, что упростит их посадку на стальную полосу в момент нанесения разметки. Теперь, когда шаблоны готовы, можно переходить к следующему этапу.

Кроим полосу

Чтобы расход материала свести к минимуму, необходимо правильно провести раскрой стальной полосы. Обратите внимание на то, что ее длина и ширина будут кратны наружному диаметру лопасти (заготовки):

Раскрой полосы

• по ширине большой шаблон должен лечь без припусков. К примеру, он имеет диаметр 250 мм, а значит, ширина полосы должна составлять все те же 250 мм;
• длина полосы должна быть равна диаметру шаблона лопасти, умноженному на количество заготовок. Припуски зазоров тут не нужны.

Чтобы добиться одинакового размера всех винтовых лопастей, полосу необходимо расчертить, для чего по длине лопасти проводят горизонтальную ось, и вертикальную, шаг которой обязательно должен равняться диаметру винтовой лопасти. Первая вертикальная линия будет проходить от короткой стороны полосы на том расстоянии, которое будет равно ½ диаметра заготовки.

Теперь необходимо разметить круги, а поможет нам в этом шаблон. Процесс может проводиться в произвольном порядке, то есть вы можете разметку начинать с малых кругов, а завершать большими, или в обратной последовательности, разницы нет.

Создание винтовой спирали

Когда вся разметка готова, настало время заняться вырезанием заготовок. Сначала наносится надрез начиная от вертикальной оси и до внутреннего круга, а далее по внутренней оси. В конце нужно вырезать наружный контур винтовой лопасти.

Вырезание заготовок

Здесь нам понадобится оборудование – тиски и разводной рычаг. Образовавшиеся кольца одно за другим фиксируют тисками так, чтобы вертикальный разрез был повернут вверх, а затем аккуратно рычагом разводят в разные стороны торцы. После того как первый торец отогнули, необходимо высвободить заготовку из тисков, перевернуть ее на другую сторону, и точно так же отогнуть второй торец.

Перемеряем расстояние – оно должно составлять между ними от 130 до 140 мм, при диаметре лопасти в 200 мм. Следите за тем, чтобы конец винтовой лопасти, входящий в землю, был меньше отогнут, нежели верхний.

Изготовление винтовой спирали

Обратите внимание, что в данном процессе это наиболее сложная и ответственная задача, ведь неправильно выверенный угол не позволит вам произвести вкручивание винтовой опоры в грунт.

Работа над конусом

В промышленных условиях наконечники производят по методу литья, но по понятным причинам домашняя технология видоизменена, и мы будем мастерить конус из трубы – именно так происходит изготовление винтовых свай частным образом.

Треугольники для формирования наконечника

Теперь возвращаемся к процессу изготовления шаблона. В данном случае он будет представлять собой треугольник, который нужно вырезать из тонкого металлического листа (можно заменить картоном). Высота нашего шаблона будет равна диаметру трубы, умноженному на два.

Размер основания определяется путем простейших расчетов:

• сначала подсчитываем длину окружности ствола в разрезе, для чего наружный диаметр ствола необходимо умножить на 3,14;
• полученную цифру делим на сектора, из которых будет изготовлен винтовой конус. Если мы берем трубу, диаметр которой равен 76 мм, то нам вполне хватит четыре сектора. Так мы быстро и точно вычислили длину основания нашего шаблонного треугольника.

Формируем конус

Размечаем 4 сегмента с помощью изготовленного ранее шаблона и болгаркой вырезаем их из трубы. Треугольники, которые остались на трубе, без лишнего усилия нужно кувалдой подогнуть к центру поперечного сечения. Набивать нужно до тех пор, пока они полностью не сомкнутся. Теперь в работу вступает сварочное оборудование. Стыковочные швы заваривают сварочным аппаратом.

При необходимости количество сегментов-треугольников может быть увеличено. Следите за тем, чтобы шов от сварки был аккуратным, иначе он может разойтись, и усилия будут напрасными.

Установка лопасти на наконечник

Когда лопасть будет устанавливаться на конус, ни в коем случае не должны появиться зазоры. Если все же они есть, придется корректировать угол подъема спирали. Сверьте расстояние от нижнего угла спирали до конусной вершины – у вас должно получиться 50 мм. Когда элементы плотно сомкнуться между собой, стык проваривается ровным сплошным швом. Ни в коем случае нельзя допускать прерывистый шов, ведь при завинчивании в грунт на винт будет воздействовать огромная нагрузка.

Настало время приваривать оголовок и ребра жесткости, созданные в форме треугольников с прямым углом и катетом в 50 мм. Именно катет приваривают к низу оголовка и трубе.

Вот так несложная технология и абсолютно простое оборудование позволят вам самому сделать отличные лопастные сваи, на которых можно обустроить небольшую легкую конструкцию.

Изготовление винтовых свай самостоятельно своими руками: Пошаговая инструкция +Видео

Винтовые сваи. Изготовление винтовых свай своими руками это очень сложный и трудоемкий процесс требующий высокой концетрации внимания. Большинство специалистов не рекомендуют изготавливать их самостоятельно, так как считают что для этого необходимо знать все технологии. Но если вы внимательно прочитаете эту статью то сможете изготовить винтовые сваи сами.

Винтовая свая похожа на гребной винт, представляет из себя пустую, металлическую колбу. У нее заостренное окончание, с режущим инструментом в виде спирали.

Содержание:

• 1 Из чего же она состоит?
• 2 Пошаговое изготовление винтовых свай своими руками
  • 2.1 Наконечник из основания трубы
    • 2.1.1 Сварной наконечник
    • 2.1.2 Крестообразный наконечник
  • 2.2 Технология изготовления лопасти
  • 2.3 Защита от коррозии
• 3 Самостоятельная установка

Из чего же она состоит?

1. Ствол из трубы, толщиной не больше 35 мм.
2. Нижняя часть сваи (башмак).
3. Наконечник.
4. Спиралевидный, острый наконечник. От его угла наклона и технологии зависит как он будет входить в грунт.

Благодаря наконечнику в форме спирали свая будет входить в грунтовое покрытие на нужную вам глубину. Но с обратной стороны эта лопасть будет мешать фиксированию сваи в земле и будет толкать ее наружу.

При такой конструкции во время установки фундаментного основания позволит работать без дополнительных, грузовых инструментов.

Пошаговое изготовление винтовых свай своими руками

При составлении конструкции, вы можете ориентироваться на планы различных изготовителей винтовых свай.  Это поможет очень точно воспроизвести размеры лопасти и свести швы к минимуму так как они затрудняют работу в месте где происходит соединения. Существует три абсолютно разных варианта изготовления наконечников.

Наконечник из основания трубы

Для изделия данного варианта потребуется увеличение длительности трубы в два раза, так как первый конец изделия будет преобразован в наконечник.

1. Из картонного материала или трубы вырезается кусок треугольной формы.
2. На окончание из трубы наносим разметку по секторам.
3. На окончание трубы делаем лепестки в форме зубцов.
4. Загибаем их в конусообразную форму, верхняя часть соответствует оси сваи.
5. Крепим при помощи сварки.

Во время разметки запомните:
для трубы диаметра 100-200 мм, удобнее всего сделать пять лепестков.
Для 70-89 вполне хватит четырех.

В результате получается конусообразная пика, очень удобная для сварки спиралеобразной лопасти.

Сварной наконечник

Для фундамента небольших строений чаще всего используют именно этот вариант.

Технология изготовления:

• форма лепестка в виде развернутого треугольника, толщина 5 мм, изготавливают из стали, либо трубы.
• Расположение лепестков. Они должны быть плотно прижаты друг к другу. После чего происходит обработка сваркой, двойным швом по краям.

Крестообразный наконечник

Технология изготовления:

• Треугольная форма, жесткие ребра, пластина в роли трубной заглушки.
• Сборка. К заглушке прикрепляют треугольник и ребра жесткости. Приваривают с помощью сварки.
• Все соединения обрабатывают при помощи двойного шва

Технология изготовления лопасти

Оптимальный шаг спирали лопасти составляет 70-80 мм. Спираль имеет начало из третьей части трубы снизу.

Вот два примера для изготовления лопастей:

1. Однозаходный сплошной — крой листа по чертежу, разводят спирали монтировкой до нужного расстояния шага. В этом варианте нельзя будет сделать несколько заходов сваи. Зато у этого способа отличная жесткость и равномерная геометрия.
2. Сборный — состоит из нескольких заготовок. Сначала кроется окружность, после этого пика, а в конце сама свая. Этот вариант удастся использовать много раз. Но первоначальный вид спирали вы навряд ли сохраните.

Защита от коррозии

Для более долговечной эксплуатации винтовых свай необходимо покрывать каким либо антикоррозийным средством. В течении каждого года трубы могут из-за ржавчины терять до 1 миллиметра в толщине.

Самостоятельная установка

Ввинчивание сваи в землю можно провести и самостоятельно. Самое обычное приспособление для этого, это труба из металла, вставленная предварительно в петли. Они изготавливаются из арматуры диаметр 10 мм. Эта труба толкается, напоминая рычаг, тем самым происходит ввинчивание сваи в грунт.

Последовательность действий:

• Разметка свай на территории, по правилам расчета фундамента. Расстояние между сваями не более трех, но не менее двух метром.
• Все трубы устанавливаются строго по вертикали, наконечником со спиралью направлены вниз.
• В петли вставляем специальный лом, и методом рычага вкручиваем в землю. Минимальная глубина составляет 1,5 метра.
• Если грунт глинистый, мягкий ввинчиваем до последнего пока свая не упрется в твердую поверхность.

Как установить винтовые сваи своими руками

Содержание статьи

• 1 Применение
• 2 Преимущества и недостатки винтового основания
• 3 Как установить винтовые сваи своими руками
• 4 Как выровнять винтовые сваи
• 5 Бетонирование
• 6 Видео: забивка винтовых свай своими руками

Строительство всегда было и остается делом ответственным. От качества работы зависит долговечность конструкции. Фундамент считается важной частью любого здания. В современном строительстве часто используют винтовые сваи. Данная технология помогает значительно сократить финансовые затраты и время строительства.

Винтовые сваи вкручиваются в землю, с помощью спецтехники, но мало кто знает, что это можно сделать своими руками. В статье подробно описано, как установить сваи вручную. Но прежде чем мы рассмотрим процесс монтажа, давайте подробнее познакомимся с этой современной технологией.

Заявка

Винтовые сваи применяются в качестве опор в сложных грунтовых условиях: неровности рельефа, заболоченный или мерзлый грунт. Изначально технологии пришли из военного ремесла, где нужно быстро строить и разбирать объекты специального назначения. Сейчас этот метод активно используется в гражданском строительстве.

Используется для строительства следующих сооружений:

• каркасно-модульные здания, малоэтажные здания;
• легкие постройки, заборы, рекламные щиты;
• опоры высоковольтных линий и трубопроводов;
• мосты, причалы.

Монтаж осуществляется с помощью гидравлического механизма или вручную. Сваи ввинчиваются в землю как саморезы. Если почва сильно промерзла, лидер хорошо становится. Их расчетная несущая способность зависит от правильности установки опор.

Преимущества и недостатки винтового основания

• возводится быстрее бетонного фундамента;
• применяют в заболоченных, неустойчивых и льдистых грунтах;
• готов к полной нагрузке после завинчивания;
• можно устанавливать в любое время года;
• не нужно выравнивать ландшафт;
• стоит меньше, чем бетонный фундамент.

недостатки

• ограниченный срок службы;
• нельзя применять на каменистой почве;
• Трудно сделать хорошую антикоррозийную защиту.

Как установить винтовые сваи своими руками

Это тяжелая работа, поэтому используют сваи малого диаметра, потому что их легче ввинтить. Ручное ввинчивание опор делается в целях экономии или когда это невозможно сделать машинным способом. Ручной метод позволяет построить небольшие постройки, например, баню, беседку или забор. Для работы потребуются простые приспособления и несколько помощников.

Возможные препятствия
Ручная установка усложняется, если в земле много мусора или камней. Следите, чтобы в нем не было крупных предметов: гравия, железа, кирпичей и т. д. Мелкие осколки не мешают, а вот крупные камни приведут к отклонению оси опоры или искривлению лопастей.

Иногда в почве встречаются бетонные блоки или плиты, которые невозможно убрать без серьезной перекопки участка. Эта проблема может остановить весь процесс монтажа или внести существенные коррективы в планировку фундамента.

Попробуйте найти платформу, где нет зарослей в радиусе 20 м. Корневая система, особенно у крупных деревьев, хорошо развита. Даже гнилой пень, расположенный рядом, значительно усложнит завинчивание свай.

Для ручного завинчивания свай необходимо использовать длинные рычаги. Если рядом с планируемой постройкой находится здание, забор или столб, они будут препятствовать установке опор.

Подготовительные работы

1. Монтаж винтовых опор начинается с поиска и осмотра строительной площадки. Внимательно исследуйте землю. От его состояния зависит выбор сваи определенного диаметра. В слишком сухую или глинистую почву трудно ввинтить опору большого размера.
2. Подобрав подходящие стопки, посчитайте, сколько штук нужно для работы. От их количества зависит, какое будет расстояние между ними при монтаже.
3. Чтобы винтовые сваи исправно служили многие десятилетия, проводят антикоррозийную обработку. Нанесите несколько слоев защитного покрытия.

Возможны несколько вариантов обработки:

• грунтовка по металлу — стандартное покрытие;

битумная мастика

• – защищает поверхность сваи от контакта с влагой;
• холодное цинкование — цинк, взаимодействуя с металлической поверхностью сваи, создает слабый электрический ток, что предотвращает появление коррозии;
• холодное цинкование и битумная мастика — комбинированная обработка;
• холодное цинкование, битумная мастика и полимерная пленка — первые два слоя защиты покрыты термоусадочной пленкой, что обеспечивает максимальную защиту.

Инструменты для забивки винтовых свай

• Лопата — для выравнивания мест завинчивания.
• Магнитный уровень — поможет контролировать положение сваи.
• Бур — должен быть в диаметре меньше винтовых свай.
• Рулетка — необходима для выполнения измерений.
• Гидроуровень — используется для нанесения горизонтальных отметок.
• Лом и две трубы длиной 2 м — из них получатся рычаги.
• Молоток — нужен для забивания колышка.
• Болгарка — для резки свай.
• Тонкая веревка — для разметки фундамента.
• Нож, перчатки, карандаш.

Разметка фундамента
Нужна аккуратность и аккуратность в расчетах. Для работы вам понадобится веревка и колышки. Если фундамент имеет прямоугольную форму, сначала определяют точки угловых опор. Забейте колышки и соедините их веревкой. Постарайтесь сделать форму прямоугольника плоской. С каждой стороны определите равноудаленные точки для остальных свай. После того, как все метки расставлены, можно переходить к установке опор.

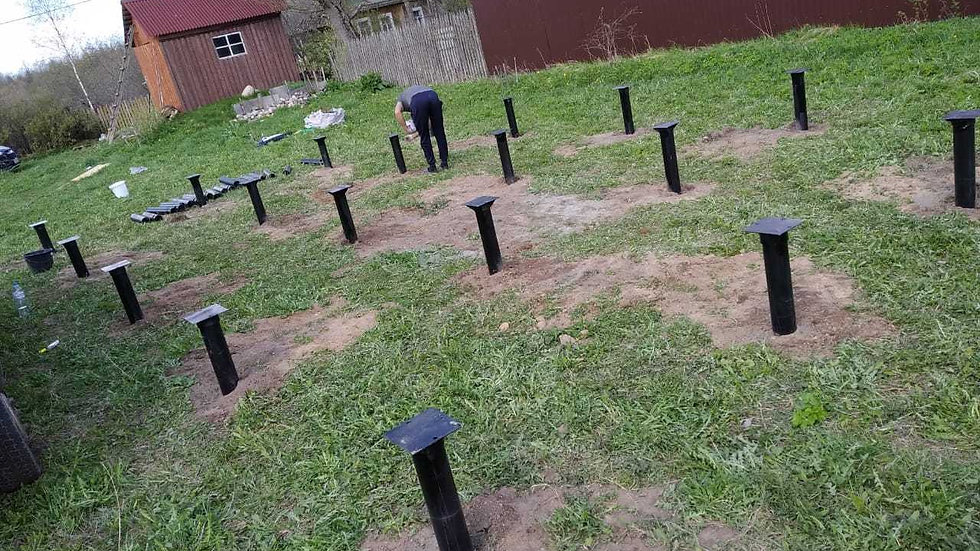

Техника крепления винтовых свай
Сначала необходимо установить опоры по углам. Для этого просверливают направляющие отверстия. Глубина должна быть равна 1/3 длины сваи, а размер меньше диаметра сваи. Начиная процесс установки, старайтесь контролировать ровность вертикального положения опоры. Вам поможет магнитный уровень.

Сваи вкручиваются с помощью рычагов, в нашем случае это просто лом. Когда скрутка становится тугой, рычаги удлиняются дополнительными патрубками. Этот процесс следует проводить равномерно и по команде, чтобы не сместить опору.

Если свая перестает вращаться, значит, вы достигли слоя грунта, плотность которого достаточна, чтобы выдержать вес конструкции. В этом случае продолжать завинчивание не нужно. После установки угловых свай соедините их веревкой снизу и сверху. Это поможет точно выставить остальные опоры – по вертикали и по высоте.

Когда фундамент будет готов по периметру, поставьте метки внутри. Для этого столбики параллельных сторон соединяются веревкой. В местах пересечения необходимо просверлить отверстия для установки свай для внутреннего фундамента.

Как выровнять винтовые сваи

Ручной метод не позволяет выполнить установку гладко. Даже если вкручивать плавно и медленно, опора будет постепенно уходить в сторону. Поэтому периодически необходимо проверять степень отклонения магнитным уровнем. Если смещение значительное, то переведите сваю в ровное состояние и сделайте несколько оборотов.

На смещение влияют камни, хранящиеся в земле. В этом случае сложно выровнять опоры. Решить ее можно двумя способами: во-первых, раскатать сваю глубже камня и разрыхлить ее, чтобы можно было поставить ровно, и сделать несколько оборотов. Во-вторых, вытащите опору, с помощью бура пройдите сложный участок грунта, а затем продолжите установку.

Обрезка
Не все сваи можно вкрутить до нужного уровня. Поэтому болгарку укорачивают, выравнивая высоту. Рекомендуется вырезать ниже отверстия для вставки рычага. Наносить метки удобно с помощью гидравлического уровня — длинного тонкого шланга, наполненного водой и работающего по принципу сообщающихся сосудов.

Бетонирование

Винтовые сваи после подрезки заливают смесью бетона и песка. Раствор не должен быть слишком густым или жидким. Эта процедура делает опоры более прочными и устойчивыми к нагрузкам. Некоторые строители добавляют к трубе армирование, чтобы добавить дополнительную жесткость.

Бетон

защищает внутреннюю поверхность от проникновения кислорода и влаги и продлевает срок службы фундамента. Если установка свай происходит в холодное время года, в раствор добавляют зимние добавки. Они сделают бетон устойчивым к низким температурам.

Когда раствор высохнет, трубу герметизируют наконечниками для последующей обвязки. Сварные швы обработаны антикоррозийным средством.

Винтовые сваи – практичная технология для возведения любых сооружений. Недорогая стоимость и быстрая скорость монтажа сделали этот тип фундамента популярным. Технология винтовых свай теперь доступна каждому. Его можно нанести самостоятельно или воспользоваться услугами строительных компаний.

Видео: забивка винтовых свай своими руками

Фундамент на винтовых сваях — как сделать | С руками

Содержание ✓

• ✓ Преимущества и плюсы из фундаментального пилотного винта
• ✓ Геопросимость и проектирование
• ✓ Производство винтовых кучей
• ✓ Критерии выбора
• ✓ Качественное управление

95 icparaments на вино. — УСТАНОВКА

• ✓ РЕЗКА СВАИ
• ✓ ЗАЛИВКА БЕТОНОМ
• ✓ МОЛЕКУЛЯРНЫЙ УСТРОЙСТВО
• ✓ Свайно-винтовой фундамент – важные моменты
• ✓ Отделка основания свайно-винтового фундамента

Фундамент на винтовых сваях во многих случаях является оптимальным решением для любого здания Тип и различные почвы. Отзывы о нем самые положительные.

И чем сложнее для строительства ландшафтно-грунтовые условия, тем выше эффективность применения свайной технологии.

С момента изобретения в 1838 году винтовые сваи много раз модернизировались, но не нашли повсеместного применения.

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

Однако примерно 80 лет назад они приобрели практически современную форму и стали широко использоваться сначала в военном, а затем и в гражданском строительстве. В нашей стране спрос на них стал стремительно расти после кризиса 2008 года, и теперь у строителей не возникает сомнений в преимуществах фундаментов на винтовых сваях по сравнению с обычными бетонными конструкциями.

Проблема в том, что из-за кажущейся простоты процесса возведением свайных фундаментов и изготовлением сварных свай сегодня не занимается только совсем ленивый строитель. К сожалению, такой подход не просто дискредитирует хорошую, но не столь привычную для российского разработчика технологию. Самодеятельность очень часто приводит к поистине разрушительным последствиям. Именно поэтому мы решили подробно рассказать обо всех этапах монтажа винтового фундамента, обратив внимание потенциальных застройщиков на все возможные «подводные камни».

ПРЕИМУЩЕСТВА И ПЛЮСЫ ВИНТОВОГО ФУНДАМЕНТА

1. Более низкая стоимость и почти на порядок более короткие сроки монтажа по сравнению с бетонным фундаментом. Н Проведение работ в любое время года, а также на заболоченных грунтах и ​​водоемах.
2. Возможность полного отказа от земляных работ или дорогостоящего изменения рельефа участка. И работать в плотной застройке и близко к деревьям.
3. Готовность винтовых свай к восприятию полной расчетной нагрузки сразу после завинчивания в грунт.
4. При необходимости (например, если техник не может подъехать к месту) вся работа выполняется вручную.

ГЕОПОЗЕТКА И ПРОЕКТИРОВАНИЕ

Обращаясь в строительную организацию с просьбой возвести фундамент, заказчик должен подготовить и передать проектировщикам всю необходимую информацию: адрес, описание и назначение объекта, его этажность, материал стен , размеры здания и т. д. Еще лучше предоставить уже существующий проект дома. Но этого строителям будет мало: чтобы правильно спроектировать фундамент, им потребуется информация о грунтах на строительной площадке.

Дело в том, что винтовая свая представляет собой металлическую конструкцию, погружаемую в грунт путем завинчивания в сочетании с вдавливанием. Он состоит из трубчатого ствола (его диаметр 57,76,89,108 и 130 мм, толщина стенки от 3 до 8 мм), один конец которого имеет заостренный наконечник с винтовой лопастью (может иметь диаметр 150,250,300, 350 мм, а иногда и 500 и даже 850 мм и толщиной от 4 до 10 мм), а на втором — так называемый хвостовик с отверстием для соединения сваи с приспособлением для ее закручивания.

Благодаря винтовой лопасти свая легко ввинчивается в землю, но не расшатывает ее. но благодаря большому шагу «нарезки» пропилов по спирали. Он легко проходит верхние «рыхлые» грунты, но при достижении плотного слоя, расположенного на глубине, оказывающего большое сопротивление, начинает «тормозить» и почти останавливается. В этом случае ствол сваи обжимается со всех сторон верхними слоями земли, не позволяющими ему перемещаться в горизонтальном направлении, а лопасть приобретает функцию опорной площадки, передающей нагрузку на плотный слой грунта.

Поэтому строителям важно знать, на какой глубине залегает такой слой, чтобы рассчитать необходимую длину сваи. Они выезжают на участок, где не только изучают и измеряют местность, но и выясняют геологические особенности грунтов.

Есть три способа решения проблемы. Первый – стандартная геологоразведка, в ходе которой проводится пробное бурение одной или нескольких скважин, берется проба грунта для исследования в лаборатории и последующей выдачи рекомендаций. Стоимость услуги от 30 тысяч рублей. (здесь верхний предел может во много раз превышать нижний предел).

Второй способ – пробное завинчивание сваи. Обычно используется свая с диаметром ствола 89 мм и лопастью диаметром 250-300 мм, которая ввинчивается в землю до тех пор, пока не появится достаточное ручное или механическое усилие (что случается реже, потому что невыгодно отправлять специальное оборудование для пробного бурения). Если длины выбранной сваи недостаточно, ствол наращивают трубчатой ​​муфтой.

Если есть сомнения, вкручивают еще одну-две сваи. Плюс такой интеллект — его стоимость будет 6-10 тысяч рублей. Минус – нет гарантии, что плотный слой под сваей имеет достаточную глубину и со временем конструкция не рухнет. Этого недостатка лишен третий способ, разработанный компанией «SWF Group».

Разведка проводится с помощью специального комплекта «Скиф» (№ патента 1338А7), состоящего из двух свай и устройства контроля крутящего момента – УККМ-89. Сначала в грунт ввинчивают сваю диаметром 89 мм до тех пор, пока усилие ее закручивания не достигнет определенного значения по показаниям прибора.

См. также: Фундамент своими руками

Первая свая удаляется, а на ее место вкручивается более тонкая — диаметром 57 мм. Он входит в грунт на гораздо большую глубину, что позволяет более точно судить о толщине несущего слоя. Бурение ведется не менее чем в двух точках выработки и стоит 3,5-6 тыс. руб.

По результатам геологоразведочных работ выполняется эскизный проект свайного фундамента, в соответствии с которым разрабатывается техническая и проектная документация, необходимая для заключения договора подряда, стоимость работ и т.д. , определен.

На основании инженерных расчетов, в которых нагрузки, создаваемые домом, и его конструктивные особенности соотнесены с несущей способностью и расположением свай, а также данных геолого-разведочных работ по площадке, индивидуальная свая- разрабатывается полевой проект с указанием места расположения каждой винтовой опоры, ее марки и размеров (длины, диаметра ствола и лопастей и т. д.)

ПРОИЗВОДСТВО ВИНТОВЫХ СВАЮ

В промышленных масштабах винтовые сваи производятся двумя способами. Первую из них условно назовем сваркой. Сначала на одном конце трубки вырезаются лепестки специальной формы, затем они скручиваются и свариваются между собой, образуя острый наконечник, к которому приваривается металлическое лезвие.

При втором способе, условно называемом литьем под давлением, стальной наконечник сваи вместе с лопастями изготавливают литьем и приваривают к трубе.

Изделия с литым наконечником превосходят по прочности и надежности сваи со сваркой (у них только один шов), но они тяжелее и стоят примерно на 20% дороже.

Винтовые сваи со сварными концами применяются в основном в малоэтажном строительстве. И сегодняшний рынок, к сожалению, в огромном количестве предлагает такие кустарные изделия с некачественными сварными швами. Но вес здания на грунт передается через лопасти, а значит, от качества приварки лопасти к стволу зависит не только несущая способность сваи, но и надежность строительство фундамента.

Чтобы свая прослужила как можно дольше, на ее поверхность наносится защитное покрытие. Мастера-одиночки предлагают самые разные варианты – от грунтовки до битумной мастики. Но серьезные производители А окрашивают сваи составами на эпоксидной основе, создают композитные покрытия, проводят порошковую покраску и даже горячее цинкование (как снаружи, так и внутри).

Конечно, такое покрытие намного дороже, но оно не снимется со сваи даже при завинчивании и защитит ее от коррозии на долгие годы. Именно поэтому специалисты советуют покупать продукцию исключительно крупных и известных производителей, способных не только качественно окрашивать сваи, но и контролировать качество всех без исключения сварных соединений в собственной лаборатории.

КРИТЕРИИ ВЫБОРА

Количество свай, их диаметр, длину и толщину стенки трубы и лопасти определяют исходя из условия максимальной прочности их конструкции и грунтов основания при допускаемой расчетной нагрузке. Перечисленные размеры могут быть самыми разными, и для каждого объекта они подбираются индивидуально, с учетом величин и направлений нагрузок, обусловленных, в том числе, технологией возведения здания (деревянного, кирпичного и т.п.) . Готовых рецептов на все случаи жизни нет и быть не может. Но чтобы сориентировать читателя в море изделий, мы публикуем таблицу, представляющую собой лишь краткую выписку из правил применения и установки свай СП 50-102-2003 (длина изделий на каждую случай индивидуальный и поэтому в таблице не показан).

Следует добавить, что фундаменты запроектированы в виде одинарных свай (отдельно стоящих пилонов), лент (под стены зданий) или кустов (например, под колонны — при этом сваи закручиваются в грунт из одной точечно, но в разных направлениях и под разными углами) или сплошным полем (под тяжелые свайные конструкции можно комбинировать с монолитной плитой).

См. также: Строительство правильного фундамента – расчет стен и полов

КОНТРОЛЬ КАЧЕСТВА

После завершения процесса проектирования сваи изготавливаются и доставляются на строительную площадку. На данном этапе работ заказчик вправе проверить их качество. Сначала посмотрите, много ли ржавчины на внутренней поверхности трубы, измерьте толщину ее стенки – она должна быть одинаковой по всей окружности. Если ржавчина на внутренней поверхности трубы представляет собой толстый слой, а неравномерная толщина ее стенки превышает 0,5 мм, то, скорее всего, сваи изготовлены из бывшей в употреблении трубы. Они не будут жить долго.

Во-вторых, для сварных изделий измерьте толщину лопастей и визуально оцените, насколько хорошо они приварены к стволу сваи. Если лезвие тоньше 4 мм или сварной шов прерывистый, такие стопки выбрасывают.

В-третьих, попробуйте поцарапать груду металлическим предметом. Если вы сразу царапали покрытие до металла, значит, оно слабое и в процессе завинчивания порвется практически полностью.

ФУНДАМЕНТАЛЬНЫЙ НА ВИННЫЕ СВАИ — УСТАНОВКА

Установка винтовых свай бывает ручная и механизированная — выбор способа зависит не только от размеров изделий, но и от ряда других параметров, в том числе и экономических.

Ручной способ обычно используется в тех случаях, когда более рентабельно или сложно ввести технику на площадку. Перед завинчиванием свай с диаметром лопасти от 250 мм, как правило, бурят или бурят котлован глубиной не более 0, Д м, что значительно облегчает работу. Для скрутки используются простые инструменты: длинная трубка-рычаг, которая вставляется в отверстие хвостовика, или стальной стержень (иногда лом), который помещается в это же отверстие, а затем вставляются достаточно длинные отрезки труб на нем с обеих сторон. При завинчивании рабочие должны тщательно (например, с помощью строительного уровня) следить за тем, чтобы свая входила в землю строго вертикально.

Для машинного «бурения» используются специализированные установки с выдвижной стрелой, устанавливаемые на грузовые автомобили или тракторы. Таким способом можно закручивать сваи длиной, ограниченной разве что вылетом стрелы установки. Пожалуй, единственная трудность при этом состоит в том, чтобы добраться до вершины длинной сваи, чтобы вставить штифт в отверстие ее хвостовика и соединить его с вращающимся наконечником стрелы.

Скорость создания свайного поля механизированным способом, естественно, выше ручного: например, машина может закрутить 20 свай длиной 2,5 м за 2 ч, тогда как вручную с этой задачей справится бригада опытных монтажников за один рабочий день. Однако дороговизна аренды оборудования часто заставляет отказаться от его использования при строительстве фундаментов небольших домов.

Заказчик также имеет право принять участие в приемке готового свайного поля. При этом можно и нужно руководствоваться следующими критериями:

• отклонения положения сваи от плана не должны превышать ±0,2 мм от диаметра ее ствола; отклонение оси сваи по вертикали — не более ±2 % ее длины;
• горизонтальных отклонений ±10 мм в конструкциях с ростверком и ±50 мм в конструкциях без него (сваи предусмотрены только с оголовком).

РЕЗКА СВАЙ

В рекламе некоторых фирм можно встретить фразу «Точное вертикальное завинчивание свай по уровню», которая по замыслу ее нерадивых авторов призвана продемонстрировать мастерство бригадного рабочего на сайте. Специалисты советуют: увидев подобную формулировку, обращайтесь в другую компанию. А если на вашем участке сваи закручены в один уровень – бейте тревогу и прекращайте работы: некоторые элементы конструкции не дотянулись до сплошного слоя и впоследствии могут выйти из строя. Дело в том, что слой твердого грунта, в котором должны «увязнуть» сваи сваи, не является идеально ровным. Следовательно, лопасти дошедших до нее свай также не могут находиться на одной глубине. Следовательно, концы хвостов правильно закрученных свай будут располагаться на разной высоте и их придется подрезать до одного уровня.

Однако подобную работу придется проделать и по другой причине — в стержне сваи имеется сквозное отверстие диаметром 35-50 мм. Он не только значительно ослабляет конструкцию, но и его края часто скручиваются при завинчивании (и скручивается хвостовик). Кроме того, через отверстие внутрь сваи, даже через залитый в нее бетон, может проникнуть влага, провоцирующая коррозию. Поэтому, если рабочие отказались резать хвостовики на уровне ниже отверстия, также остановите работу и примите соответствующие меры.

ЗАЛИВКА БЕТОНОМ

После врезания винтовых свай их стволы заливаются бетоном. Эта операция необходима для того, чтобы предотвратить попадание в них воды и воздуха, а, следовательно, предотвратить образование коррозии и продлить срок службы каждой отдельной сваи и фундамента в целом. Для заливки обычно используют пескобетон марки не ниже М300, разбавленный водой до состояния жидкой суспензии – иначе он не дойдет до кончика сваи. Уплотнить бетон внутри ствола можно длинной арматурой.

МОЛЕКУЛЯРНОЕ УСТРОЙСТВО

Ростверк – конструктивный элемент, служащий для равномерного распределения нагрузок, создаваемых каркасом здания, на сваи фундамента. Выбор ее вида обусловлен типом и конструктивными особенностями конструкции. В большинстве случаев используются так называемые подвесные решетки, которые мы условно делим на деревянные, металлические и бетонные.

Деревянный вариант применяется для домов из бревен и бруса, в том числе клееного. Для его создания к вершине каждой сваи приваривается специальный оголовок с площадкой, а функции ростверка выполняет первый венец конструкции, который крепится к шпилькам с резьбой с гайками, шурупами, и др. Слой гидроизоляции (рубероид, бикрост и др.).

При использовании металлического ростверка вершины рядов винтовых свай соединяют швеллером или двутавром. Ассортимент балок ростверка определяется в зависимости от эксплуатационных нагрузок. Основная закономерность при выборе: чем шире расстояние между сваями (шаг), тем больше должно быть сечение бруса. Все элементы соединяются между собой сваркой или болтовыми соединениями.

Швеллер в таких конструкциях может быть уложен на ребро или вровень. При установке на ребро лучше работает на прогиб. Для усиления этого эффекта швеллеры часто устанавливают попарно — широкими или узкими полками друг к другу (в первом случае конструкция напоминает двутавр, во втором — короб).

При плоской кладке швеллер крепится на сварку непосредственно к свае, что позволяет обойтись без коллекторов и удешевить фундамент. Двутавровые балки для обвязки применяются в основном при реконструкции фундамента.

Ростверк железобетонный применяют при строительстве легких деревянных домов на участках с неровным рельефом или при строительстве тяжелых зданий из кирпича или блоков. В первом случае между элементом конструкции и грунтом оставляют зазор, во втором в зазоре нет необходимости, а ростверк превращается в мелкозаглубленную ленту, передающую нагрузку как на сваи, так и на грунт между ними .

В любом случае ростверк устроен следующим образом. В ствол сваи перед окончанием заливки бетоном вставляют арматурные стержни, которые впоследствии загибаются в стороны. Вдоль свай устанавливается опалубка, где создается соответствующий силовой каркас, соединяемый с «анкерной» арматурой в опоре, после чего производится заливка бетоном.

Свайно-винтовой фундамент – важные моменты

Сохранить деревья

Для возведения свайно-винтового фундамента в условиях существующей застройки возможно использование компактного оборудования, устанавливаемого на небольшой автомобиль. При перемещении такого оборудования по участку или при закручивании с его помощью винтовые сваи практически не повреждаются травой, цветами или деревьями, расположенными вблизи места проведения работ. Так что дачники могут не переживать, что их любимый сад погибнет при строительстве нового дома на месте старого.

Смотрите также: Дачный дом своими руками, от фундамента до крыши

УЗЛЫ УКРЕПЛЕНИЯ ФУНДАМЕНТА

Если в доме планируется установка тяжелой печи (например, кирпичной) или камина (скажем, так -называемый мыльным камнем, который хорошо держит тепло), об этом следует заранее предупредить проектировщиков.

В конструкции фундамента предусмотрят специальные узлы усиления, включающие в себя дополнительные сваи, соединенные ростверком. Зачастую последние будут мощнее фундаментных свай (как правило, минимальный диаметр их ствола составляет 130 мм). Создать такой узел усиления после начала строительства сложно, а после его завершения невозможно.

Свайный фундамент – один из самых быстровозводимых. Например, для создания поля из 24 свай (а) 4 ч машинно обрабатываются, а через 4 ч все они обрезаются и оснащаются жатками (6). Ручное ввинчивание (вкручивание) занимает в два раза больше времени.

В отличие от ручной установки, машина не требует предварительной земляной работы. Но следить за вертикальным положением опоры необходимо более тщательно, чем при ручном завинчивании – механизатор установки не может так отчетливо ощущать отклонение сваи, как рабочие

УСТАНОВКА СВЕТНО-ВИНТОВОГО ФУНДАМЕНТА В ЗИМНЕЕ ВРЕМЯ

Свайно-винтовой фундамент можно успешно монтировать даже зимой. Сначала с помощью мощного бура вскрывается верхний мерзлый слой грунта. Затем бур отцепляют от стрелы, прикрепляют к нему сваю и быстро, пока грунт не успел промерзнуть, вкручивают в пробуренную «ямку». Возможно и ручное бурение зимой – мерзлый грунт вскрывается с помощью отбойного молотка или мощного перфоратора, а затем вкручивается свая. Единственное существующее ограничение: не следует заливать сваи бетонных свай инеем более – 15°С

Винтовой фундамент на неровной площадке — самое то!

В периоды затяжных осадков даже тяжелые железобетонные основания могут быть «смыты» со склона, на котором они расположены. Для таких участков лучше всего подходит технология возведения фундаментов на винтовых сваях, так как она позволяет использовать в одной конструкции сваи разной длины. Кроме ростверка, для прочности их дополнительно соединяют раскосами из уголка или квадратной трубы. К раскосам и сваям можно сразу приварить юбку, к которой будет крепиться основание.

Прочность свайно-винтового фундамента

Проблема возведения любых построек на воде издревле решалась с помощью свайного фундамента. Набережную или причал обычно строят зимой, когда сваебойная техника может стоять на льду. С помощью винтовых свай работы ведутся практически круглый год, т. к. оборудование для завинчивания свай может располагаться на временном полу (например, из толстых стальных листов), уложенном на вновь созданную часть свайной конструкции , при этом проверяя его на прочность.

Хозяйственные постройки и террасы

Основание хозяйственной постройки или террасы, как, впрочем, и любого свайного фундамента, монтируется очень легко. Однако следует учитывать, что его нельзя будет приблизить к основанию существующего здания – минимальное расстояние от края старого фундамента до центра ближайшей новой сваи будет примерно равно радиусу лопасти винтовой сваи. Так как подошвы обоих фундаментов будут находиться на разных отметках, то стены существующего здания и торцы стен пристройки придется соединить так, чтобы они могли перемещаться друг относительно друга.

На каком уровне следует обрезать сваи?

Сначала найдите самую глубокую сваю в земле и сделайте на ней отметку чуть ниже отверстия в стержне. Затем с помощью теодолита, водяного или лазерного уровня на все остальные сваи наносят метки на той же высоте.

Сваи нарезают в соответствии с отметками, используя болгарку или автоген. В основном используют болгарку, а автоген нужен только в тех случаях, когда хвост сваи помещается в бетонный ростверк или стенка ствола сваи толще 6 мм.

РЕКОНСТРУКЦИЯ ФУНДАМЕНТА

При реконструкции в первую очередь проводится техническое обследование фундамента и всего здания, а также пробное бурение, по результатам которого разрабатывается технический проект. Далее выбранные сваи погружаются в грунт до проектной отметки с двух противоположных сторон существующего фундамента. После этого в деревянном доме демонтируйте цоколь и вкрутите в землю необходимое количество свай внутри постройки. Затем здание приподнимают с помощью домкратов, подводим под него ригельные балки (чаще всего используют двутавры) и прикрепляем к сваям. На металл кладут слой гидроизоляции и только потом устанавливают дом на место.

ЛЕГКИЕ КОНСТРУКЦИИ

Винтовые сваи в настоящее время широко применяются при возведении легких конструкций, таких как навесы для автомобилей, крытые террасы, беседки и т. д. Их металлические стойки, обычно уже снабженные фланцами с отверстиями, крепятся к круглым оголовкам свай болтами . Если в конструкции есть деревянные стойки, то они фиксируются в специальных «стаканах», прикрепленных к оголовкам. При сооружении легкой металлоконструкции на месте можно пойти и другим путем – заказать сваи подлиннее и использовать их хвостовики в качестве стоек.

Отделка основания свайно-винтового фундамента

Самый простой вариант устройства и отделки цоколя следующий. Сначала сооружается каркас из стальных профилей, которые крепятся к сваям с помощью сварки или саморезов, а затем к нему крепятся плиты ЦСП или стекломагнетитовые листы. Цоколь можно окрасить в любой цвет, оштукатурить, а затем покрасить, отделать декоративным камнем или цокольным сайдингом.

Более мощный и поэтому надежный вариант цоколя может быть выполнен следующим образом: либо сваркой, либо шурупами крепят к сваям на уровне земли заложенный плоский швеллер со стенкой высотой не менее 125 мм, либо литой из бетона класса В7,5 вдоль свай снаружи (песчаная подготовка) ленты такой же ширины, как и швеллер, а затем поверх них уложить цоколь необходимой высоты из красного полнотелого кирпича.

Затем выполняют отмостку из монолитного бетона того же класса, а зазор между стеной дома и кирпичным цоколем замазывают отливом. Способ отделки конструкции зависит от предпочтений и финансовых возможностей хозяев. Оштукатуривается и окрашивается или покрывается декоративной фактурной штукатуркой, а также цоколем из плит ЦСП, облицовкой сайдингом, пластиковыми панелями с рисунком под камень и т.п. Специалисты не рекомендуют использовать тяжелый натуральный камень – конструкция может начать ломаться от стены под собственным весом.

Трубопровод изготавливается из двутавровой балки (а), швеллера (6), дерева (в) или железобетона (ж).
