Гриль очаг своими руками из металла чертежи: Очаг своими руками из металла (30 фото)

Содержание

доступные идеи, как сделать удобный очаг своими руками

Для большинства из нас отдых на дачном участке ассоциируется с приготовлением на огне разных вкусностей. Поэтому каждый владелец загородного участка в первую очередь задумывается над созданием особой зоны, где главным героем становится гриль или барбекю. Поэтому всем дачникам уж точно не лишним будет узнать, как же сделать столь необходимый для приготовления полезной и вкусной пищи стационарный очаг своими руками, чтобы можно было наслаждаться всеми прелестями отдыха на свежем воздухе.

Реклама

Гриль, мангал или барбекю – являются неотъемлемой частью полноценного отдыха на свежем воздухе

Если современные городские жители выбираются на дачу, то в обязательном порядке будут готовить пищу на костре. Для этого действа кто старается установить мангал, кто барбекю-печи, а кто гриль. Наиболее практичным из этого ряда конструкций является гриль, ведь это своего рода универсальная печь, на которой можно готовить овощи, рыбу или всеми любимый шашлык.

Гриль-коптильня из газовых баллонов

В этом обзоре мы разберемся в особенностях конструкции гриля и познакомим вас с весьма практичными и доступными вариантами, среди которых уж точно найдется именно тот, который как нельзя лучше подойдет для вашей дачи.

1. Конструкция гриля для дачи

Необычные конструкции гриля, сделанные собственными руками

Сначала пару слов о том, что же собой представляет именно гриль. Его конструкция напоминает емкость, которая может быть любой формы, но обязательно с крышкой и естественно все детали должны быть изготовлены только из жаропрочных материалов. Это могут быть бетонные блоки, огнеупорный кирпич, природный камень, металл достаточной толщины, керамика.

Необычная конструкция гриля для дачного участка

Идеальной формой для такого очага может служить глубокая жарочная емкость, которая и обеспечивает идеальную прожарку любого продукта со всех сторон, это происходит за счет нужной температуры углей. А также благодаря крышке, которая помогает не только регулировать тепло, но и дает возможность лучше пропитаться дымом готовящимся блюдам.

Необычные варианты конструкций уличного гриля

Как правило, гриль состоит из двух уровней, нижний предназначен для размещения в нем топлива, а верхний – для продуктов питания. Для того чтобы обеспечить приток воздуха на дне и в крышке делают отверстия, а также устанавливают заслонки, чтобы этот поток регулировать.

2. Месторасположение гриля на дачном участке

Интересные варианты создания очага на дачном участке

С конструкцией разобрались, теперь пора подумать о том, куда же целесообразней установить столь нужный агрегат. Рекомендуем ответственно относится к решению этого вопроса, ведь от правильной установки зависит не только приятный отдых, но спокойная жизнь и ваша и соседей.

Простейшая конструкция гриля-мангала для дачи

Всем известно, что приготовление пищи на открытом огне диктует свои правила, и меры безопасности должны быть превыше всего. Поэтому для начала присмотритесь, с какой стороны преобладает направление ветра, и установите очаг так, чтобы дым не сносило в свой дом или соседский, а также не попадал на зону отдыха.

Также нельзя устанавливать зону барбекю рядом с домом, деревянными и легковоспламеняющимися объектами возле деревьев и среди клумб, туалета или мусорных контейнеров.

Гриль-коптильня своими руками из баллонов

Конечно же, зону очага лучше организовать возле беседки или накрытой зоны отдыха, можно и возле летней кухни. Также неплохо бы иметь навес на безопасной высоте, ведь он всегда сможет предохранить ваш гриль от осадков и продлит ему срок службы, а вам создаст благоприятный климат в любую погоду. А если вам еще удастся расположить стол и пару скамеек с подветренной стороны, то зона барбекю получится идеальной.

Мы подобрали несколько самых доступных идей создания печки-гриль из самых доступных, а то и бросовых материалов, может какая из них и вам окажется под силу.

3. Создание гриля из газового баллона

Гриль из газового баллона

Это один из простых и менее затратных способов сделать печку-гриль своими руками, если есть болгарка и сварочный аппарат, и естественно газовый баллон. Поскольку он сделан и толстого металла, то и готовая конструкция сможет выдержать высокую температуру без риска прогорания стенок и дна гриля и нежелательной деформации готового изделия.

При работе с газовым баллоном нужно придерживаться правил техники безопасности

Единственное, что при работе с такой емкостью надо быть очень осторожными и не пренебрегать правилами безопасности. Для этого в обязательном порядке на пару суток оставить пустой баллон открытым, потом аккуратно скрутить кран и заливать в него воду. Поскольку остатки пропан бутана легче воды, то их легко можно слить, но баллон полностью не опустошайте, а начинайте осторожно пилить болгаркой на нужной высоте. Конечно, запах газа будет присутствовать жуткий, но он не взрывоопасен. Некоторые мастера советуют наполнять баллон песком, но это более длительный и трудоемкий процесс.

Сборка конструкции гриля из газового баллона

Для организации достаточной вентиляции необходимо просверлить внизу отверстия, также сделать несколько дырок нужного диаметра для установки ножек, которые будут выступать и в роли держателей решетки. Но для этого придется приварить гайки, а потом просто вкручивать стрежни. Также желательно приварить или прикрутить боковые держатели, чтобы срезанная крышка фиксировалась на нижней части баллона.

Печка-гриль из газового баллона с деревянным столиком

Газовые баллоны вдохновляют многих дачников на создание достаточно практичного гриля, поэтому мы собрали самые яркие модели, которые действительно могут поразить и послужить интересной идеей для создания своего личного шедевра.

Оригинальная модель гриля, сделанная из газового баллона креативным мастером

Универсальный гриль из газового баллона, который можно использовать и как мангал. | Фото: grounde.ru.

4. Гриль из металлической бочки

Срез для создания крышки для гриля можно делать на свое усмотрение

Это более безопасный способ создания гриля своими руками, но такая конструкция менее долговечна, ведь стенки бочки намного тоньше баллона. Но и он тоже заслуживает внимания. Для создания довольно таки вместительной печки-гриль вам понадобится 200-литровая бочка, которую вы возможно и найдете дома. Но мы настоятельно рекомендуем выбирать тару после использования пищевых продуктов, ведь те бочки, где хранилось топливо, машинное масло или любые другие химические вещества, придется очень долго и тщательно очищать.

Решетку можно устанавливать как на кронштейны, так и на специально сделанную раму

База под гриль из бочки может быть разной конфигурации

Потом придумайте базу, на которой будете закреплять всю конструкцию и установите нижнюю часть, предварительно просверлив отверстия для вентиляции воздуха. Затем нужно установить кронштейны, на которых будет лежать решетка, а также нижнюю стойку для размещения углей, ведь в таком случае сможете обеспечить лучшей циркуляцией воздуха. На срезанную верхнюю часть бочки (в которой тоже сделали отверстия) приварите или прикрутите петли из нержавеющей стали.

Один из вариантов создания гриля из 200-литровой бочки

Когда печка-гриль будет собрана, внутри нужно разжечь огонь, чтобы избавиться от старой краски или покрытия, да и от остатков того, что там раньше хранилось.

При создании гриля нельзя забывать об отверстиях для вентиляции

Потом, хорошенько ее прошкурьте, вымойте, прикрутите ручки и установите датчик температуры, после этого покрасьте всю конструкцию жаростойкой краской. Такая мера нужна не только для придания эстетичного вида, но и для предохранения гриля от ржавчины.

Гриль, сделанный из нержавеющей стали

Гриль-коптильня из двух бочек

Оригинальный гриль из металлической емкости титана

5. Гриль-барбекю из кирпича

Барбекю-гриль из кирпича на дачном участкеu.

Сложно переоценить именно кирпичную модель гриля, ведь это не только экологически чистый материал, но он имеет весьма эстетичный вид. Такого рода постройки не требуют ни особой квалификации, ни каких-либо разрешительных документов и более-менее доступны в финансовом плане.

Рядом с грилем можно построить настоящую кухню на свежем воздухе

А самое главное его преимущество – многофункциональность. По большому счету это сооружение легко превратить в мини-кухню на свежем воздухе, объединив несколько зон – рабочий стол, сам очаг, который можно использовать как мангал и как барбекю, и даже как обычную печь. Если сделать капитальный навес, то вполне реально установить даже мойку и несколько полок для хранения кухонной утвари, хранилище для дров и приспособлений для обслуживания очага.

Для строительства гриля используйте только печной кирпич

Для постройки самого гриля и сопутствующих сооружений вам понадобится шамотный кирпич (печной), который способен выдерживать большие перепады температуры. Для создания же фундамента потребуется бут, цемент, песок, глина, арматура, щебень и мелкий камень. Заранее нужно будет приобрести металлические уголки, несколько решеток и задвижек, а также лист толстого железа для перекрытия.

Интересный вариант строительства гриля-барбекю из кирпича

Если все-таки решитесь делать ниши и рабочую зону, то понадобятся столешница из камня, дверцы, доски для полок и всевозможные ручки. Весь процесс строительства описывать мы не будем, ведь следующие фотографии и видео наглядно покажут, как это делается. Также мы подобрали несколько оригинальных вариантов обустройства мини-кухни на свежем воздухе.

Схема порядовой кладки кирпича для создания гриля

План строительства гриля-барбекю на дачном участке

Оригинальный вариант создания зоны барбекю из кирпича

6. Создание гриль-мангалов из бетонных блоков и уличных универсальных каминов из природного или искусственного камня

Простой способ организовать зону барбекю с мангалом из бетонной конструкции посередине

Элементарные конструкции очага, созданные из камней своими руками

В последнее время все большую популярность приобретают уличные камины. Такого рода постройки делают из природных или искусственных камней. Способ строительства отличается от кирпичной кладки тем, что вам понадобится опалубка (деревянные щиты) для заливки фундамента и для создания ровных стен.

Уличный универсальный камин из природного камня

Мастера советуют аккуратно и грамотно установить и скрепить каркас опалубки именно с внутренней стороны, чтобы по окончанию работ можно было без проблем его снять. Такая уличная конструкция всегда будет имеет красивый, добротный и можно сказать старинный вид.

Такие камины украсят любой приусадебный участок

Поэтому, если захочется придать своему участку особый стиль и колорит, то можно использовать и такой вариант создания зоны барбекю, оформив ее соответственно.

Универсальная печь-гриль, созданная из бетонной конструкции

Простейший мангал из газобетона

Гриль своими руками — пошаговая инструкция с чертежами, фото и видео

Отправляясь на дачу, с собой берут мангал или барбекю-печь. Но чаще всего на дачном участке уже установлен гриль — универсальное устройство, на котором готовят множество блюд. Соорудить его можно своими руками, надо только разобраться в инструкции по изготовлению.

Содержание

  • 1 Из чего состоит угольный гриль

    • 1.1 Отличия от мангала и барбекю

  • 2 Подготовка к изготовлению: размеры и выбор материала

  • 3 Как сделать уличный гриль из кирпича своими руками

  • 4 Создание смокер-гриля (коптильня, барбекю) на основе баллона

    • 4. 1 Видео: многофункциональное устройство своими руками без чертежа

  • 5 Изготовление устройства из бочки

  • 6 Строительство гриль-домика

Из чего состоит угольный гриль

Гриль простой модели имеет металлический каркас и крышку. Но наиболее важной деталью является решётка. Она изготавливается из прочного алюминия или нержавеющей стали, и служит площадкой для мяса или других продуктов.

Решётки предназначены для готовки мяса

Усовершенствованное устройство, называемое смокер-грилем, включает в себя несколько отсеков, благодаря чему становится многофункциональным. Оно может быть и грилем, и барбекю, и устройством для горячего и холодного копчения. В этом устройстве есть не менее двух камер, так как в одной сгорает топливо, а в другой жарится мясо или иной продукт. Друг с другом эти отсеки сообщаются последовательно или параллельно.

Смокер-гриль состоит из двух камер, что позволяет лучше зажаривать продукты

От того, где находятся камеры, ничего не изменяется: всё равно дым, идущий от испепеляющегося топлива, попадает на продукты. Тип готовки зависит от способа поступления дыма на продукты:

  • для горячего копчения дым направляют сразу на мясо;
  • для холодного копчения разные камеры соединяют дымоходом, который остужает воздух;
  • для получения блюд гриль готовят продуты над открытым жаром от горящего древесного угля и распахнутой (или затворенной) крышке.

Отличия от мангала и барбекю

Между собой гриль, мангал и барбекю похожи по способу приготовления пищи: продукты готовятся на углях и жаре. Но у мангала нет решётки, куда выкладывают мясо и овощи. Вместо неё используются специальные выемки на стенках и шампуры, причём используется он исключительно для готовки шашлыков.

Мангал используется для приготовления пищи на шампурах

Барбекю — это мангал с положенной поверх камеры решёткой. Чтобы превратить его в гриль, нужно добавить крышку. Она является регулятором температуры. Посредством крышки интенсивность жара можно увеличивать или уменьшать, добиваясь идеальных условий для готовки блюда.

В гриле куски мяса полностью прожариваются, чего почти не бывает при готовке шашлыков в мангале или барбекю (поэтому продукты там нужно постоянно переворачивать).

Гриль представляет собой конструкцию с решёткой

Подготовка к изготовлению: размеры и выбор материала

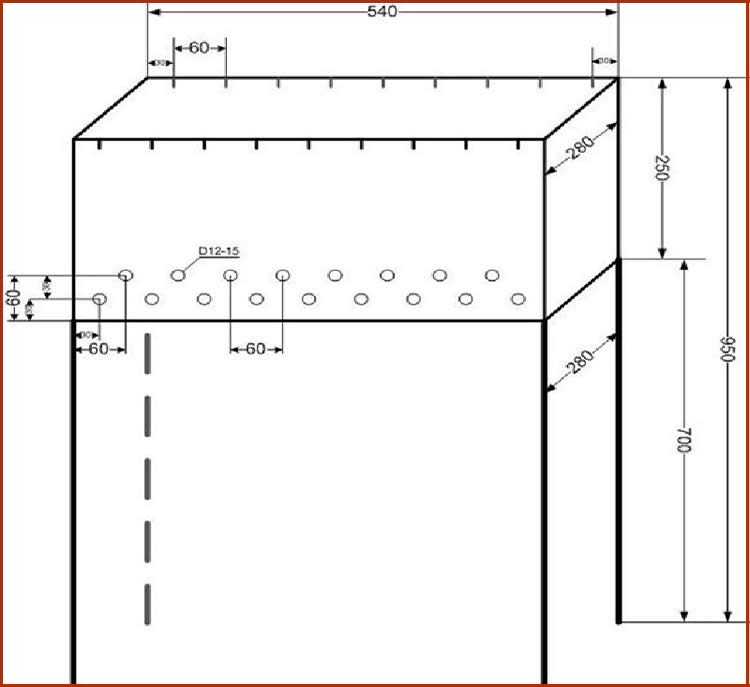

Чтобы соорудить гриль для дачи, часто пользуются уже готовыми чертежами.

Жар в устройстве гриля исходит от раскалённых камней

Конструкции из кирпича собираются просто, ведь класть этот материал гораздо легче, чем сваривать металлические детали.

Приспособление для жарки мяса обычно стоит на фундаменте

Несомненным преимуществом приспособления из стали считается возможность передвигать его с места на место. Из-за этого его обычно и решают выбрать в качестве приспособления для готовки.

Разные приспособления отличаются количеством решёток и устройством топки

Тому, кто неограничен во времени и возможностях, можно соорудить на даче домик-гриль. В таком помещении можно жарить шашлык круглый год. К тому же такой гриль можно дополнительно оснастить мотором, который автоматизирует систему.

Помещение гриль-домика сделано в форме ромба

Как сделать уличный гриль из кирпича своими руками

Для изготовления гриля на основе кирпичной кладки понадобится:

  • 240 л жидкого бетона;
  • шамотные и облицовочные кирпичи;
  • решётка под продукты;
  • угловая шлифовальная машинка, оснащённая алмазным диском;
  • по 20 штук кронштейнов и крючков;
  • 1 ведро клеевой смеси для соединения кирпичей;
  • молоток из резины, мастерок и тара для приготовления раствора;
  • бетономешалка, которую можно заменить миксером;
  • дрель и свёрла, проделывающие отверстия в бетоне;
  • перчатки, защитные очки, наушники и строительный уровень.

Кирпичный гриль сооружается поэтапно:

  1. Сначала закладывается фундамент, для чего на участке делается разметка, по которой роется котлован глубиной не более 0,5. В утрамбованную яму засыпается гравий, уменьшающий размеры котлована на 30 см. Слой из камней разравнивается и заливается жидким бетоном.

    Поверхность бетонного основания обязательно выравнивают

  2. Спустя трое суток при помощи строительного раствора создаётся кирпичная кладка, при этом аккуратно соединяются элементы конструкции, часть шва оставляют незаполненной.
  3. Выполнив кладку до места расположения поддона, начинают устанавливать поперечные ряды кирпичей. Чтобы их выступающая часть, не имеющая опоры, не наклонялась, используют подставку, роль которой играет лист толстой фанеры.

    Главное условие работы — использование подставки

  4. Кирпичи по краям конструкции, расположенные друг против друга, соединяются двумя металлическими полосами. Перемычки заранее обрабатывают краской, устойчивой к воздействию высокой температуры и появлению ржавчины. Параллельно двум полосам из металла на бетонный раствор прикрепляют ещё одну перемычку. Под ней и остальными вставленными в кладку деталями будет находиться выдвижной поддон.

    Металлические детали нужны для фиксации решётки

  5. Салазки, задача которых заключается в держании решётки гриля, по толщине должны соответствовать шву кладки. Выяснить, равняется ли расстояние между кирпичами толщине салазок, можно посредством облома прута.
  6. Все сделанные швы обязательно укрепляются бетонным раствором.
  7. К каменной конструкции приклеивается столешница, на свои места устанавливается металлический поддон и решётка.

    Кирпичный гриль является сооружением простым, но удобным в использовании

Создание смокер-гриля (коптильня, барбекю) на основе баллона

Для изготовления данной конструкции нужно:

  • 2 баллона;
  • металлические уголки;
  • термоустойчивая чёрная краска;
  • стальная решётка под шашлыки;
  • защитные очки и перчатки сварщика;
  • гайки и болты для создания рамы и петель;
  • трубы из стали большого диаметра;
  • респиратор;
  • сварочный аппарат и болгарка;
  • ножовка, дрель и свёрла;
  • молоток, рулетка и маркер;
  • термометр для гриля, показывающий температуру до 300 градусов.

Весь процесс изготовления смокер-гриля выполняется в несколько шагов:

  1. Из баллонов, в которых раньше был сжиженный газ, стравить остатки топлива. На них открутить вентили, чтобы заполнить ёмкости водой. Выполнение данных действий обязательно.
  2. Чтобы вырезать крышку, баллон заваливают набок. Дверка должна получиться большой: шириной в половину периметра ёмкости и длиной практически с неё. Сделав первый разрез вдоль баллона, устанавливают петли, обеспечивающие движение крышки. После этого дверку в ёмкости вырезают полностью.

    Дверку вырезают, уложив ёмкость на землю

  3. Второй газовый баллон, который станет дымогенератором, укорачивают на 25 см, и сваривают. В нём вырезают крышку, а на дно кладут колосник. К задней стенке ёмкости приваривают металлическую полочку, которая может стать опорой для решётки при жарке шашлыков. Поверх колосника рекомендуется установить металлическую коробку под угли.
  4. В уменьшенном баллоне делают отверстие-поддувало, для чего берётся сегмент, вырезанный из остаточной части сосуда. К нему, а также к крышкам первого и второго баллонов привариваются ручки. Дверку большого баллона оснащают термометром.
  5. В баллоне, взятом целиком, просверливают отверстие для слива жира. После этого к ёмкости приваривают две трубы (к верхней с помощью гайки приделывают заслонку).
  6. Баллоны с крышками приваривают друг к другу, и кладут на раму, которой может быть металлическая конструкция в виде козлика, предназначенного для распила дров.

    Ёмкость меньшего размера регулирует подачу дыма

  7. К внутренним стенкам большого сосуда приваривают металлические уголки — опоры для решётки, на которой будет жариться мясо.
  8. Все элементы смокер-гриля окрашивают в чёрный цвет (или любой другой).

Видео: многофункциональное устройство своими руками без чертежа

Изготовление устройства из бочки

Для строительства альтернативного варианта барбекю, кроме бочки потребуются:

  • специальная краска для барбекю;
  • крючок;
  • регулятор температуры;
  • защитные перчатки и очки;
  • сетка;
  • нержавеющая стальная решётка;
  • гайки и болты для рамы и петель;
  • большие трубы из стали для дымохода;
  • респиратор;
  • полоски листвой стали;
  • сварка;
  • угловая шлифовальная машинка;
  • ножовка;
  • молоток;
  • рулетка;
  • маркер;
  • дрель;
  • свёрла.

Пошаговая инструкция по изготовлению дачного гриля на основе бочки выглядит следующим образом:

  1. Со стенок совершенно пустой и чистой изнутри бочки с помощью дрели со специальной насадкой соскабливают краску. Если старое покрытие не будет полностью удалён, то он станет пузыриться и портить поверхность ёмкости;
  2. Трубу диаметром 7 см делят. На готовых кусках под углом 45 градусов делают срезы. Трубы соединяют друг с другом, сваривают, не оставляя на месте шва пустот.

    Дымоход является результатом сварки отрезков трубы

  3. На бочке прочерчивают линии, по которым будет вырезаться крышка. После этого, не касаясь боков ёмкости, посредством сварочного аппарата в бочке создаётся дверка.
  4. К кромкам вырезанного листа (по обеим сторонам крышки) приваривают стальные пластины, которые не позволят дверке провалиться внутрь бочки.
  5. Изготавливают раму, на которой будет установлен гриль. Для этого стальные прутья отпиливают ножовкой, и сваривают друг с другом, создавая конструкцию из двух прямоугольников, складывающихся внутрь. На центральной части рам делают отметки, на месте которых закрепляют петли, не дающие корпусу складываться.
  6. На крышке бочки (в закрытом состоянии) отмечают области фиксации крепежа, и просверливают отверстия. В них продевают петли, фиксируют болтами и гайками.

    При крепелении петель пользуются дрелью

  7. Заострённые края обивают окантовкой, чтобы во время эксплуатации не порезаться.
  8. Из стальных профилей сваривают ручки, и оснащают ими дверку бочки.
  9. Для фиксации решётки, на которой будет жариться мясо, к боковым стенкам приваривают прутья. Затем в бочке вырезают дыру, в которую продевают и приваривают ранее изготовленную трубу.

    Обычно для фиксации сетки достаточно четырёх стальных элементов

  10. В бочке создают несколько вентиляционных отверстий. Дырочку маленького диаметра делают в середине ёмкости, чтобы из неё вытекал жир. Ещё одно отверстие требуется вырезать в крыше бочки, чтобы прикрепить к ней регулятор температуры.
  11. На задней стороне гриля и на его крышке делают два крепления, предназначенные для крючка, который станет фиксатором открытой дверки.
  12. Внутри бочки устанавливают гриль-решётку, сделанную из куска нержавеющей стали. Ёмкость окрашивают термостойкой эмульсией.

Строительство гриль-домика

Приступая к работе, надо приготовить:

  • лопату;
  • мешки с песком, щебнем и гравием;
  • пластиковую трубу большого диаметра;
  • 6 металлических балок длиной 2,5 м и сечением 100х100 мм;
  • брусья, имеющие длину 1,5 м и сечение 80х80 мм;
  • металлические уголки, саморезы и дрель;
  • доски размером 50х100 мм.

Гриль-домик представляет собой миниатюрное строение, через крышу которого выходит труба

Чтобы соорудить домик для размещения гриля нужно следовать следующим рекомендациям:

  1. Площадку под строительство помещения размечают, после чего с неё снимают верхний пласт грунта (около 30 см). В получившуюся яму насыпают песок, щебень и гравий. Слой из этого строительного сырья утрамбовывают и разравнивают.
  2. На дно котлована укладывают пластиковую трубу, которая необходима для поддува. Затем в яме снова делают «подушку» из песка, гравия и щебня. На ней сооружают фундамент из тротуарной плитки, окружённый бордюрным камнем.
  3. В землю вставляют 6 опорных балок для каркаса домика. Их соединяют с горизонтальными брусьями. После этого крепление выполняют ещё в 3 местах: сверху, по центру и снизу. Между всеми зафиксированными деталями должен быть угол в 60 градусов. Затем каркас нужно дополнить брусками, предназначенными для двери и оконных рам.

    Кострукция домика стоит на столбчатом фундаменте

  4. Из досок, предназначенных для каркаса крыши, сооружают шестиугольник. Внутренний диаметр получившейся конструкции должен быть абсолютно пропорционален трубе гриля. К доскам, образующим основание для кровельного материала, прикрепляют стропильные ноги из обрезанных досок, которые служат элементами, соединяющим крышу с домиком. На каждом опорном столбе рекомендуется устанавливать по 2 стропила.

    Доски, укладываемые на углы дома, должны быть толстыми

  5. Стены гриль-домика обшивают влагостойким материалом, например, плитами ОСП. А внутреннюю отделку помещения выполняют вагонкой. На крышу домика принято стелить мягкую черепицу. Строение оснащают окнами, дверью и самостоятельно изготовленным грилем.

Из чего и как сделать гриль — решает хозяин дачи. Однако наиболее популярными считаются приспособления, изготовленные из кирпичей, бочки и газового баллона. Они практичны, удобны и эстетичны.

  • Автор: Ксения Зубкова
