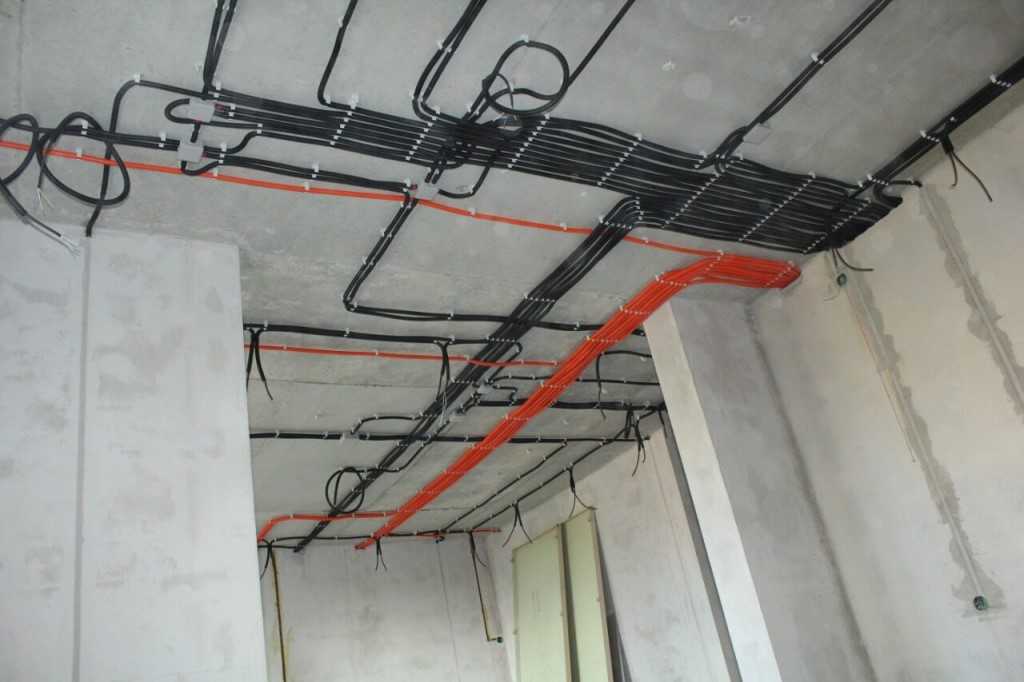

Прокладка кабеля без гофры — 6 причин почему нельзя.

На потолке, в стене, под штукатурку.

Каждый, кто сталкивается с монтажом электропроводки в доме, обязательно задается тремя вопросами:

  • нужна ли гофра на потолке
  • нужна ли гофра в стенах
  • и третий, самый главный, а можно ли прокладывать кабель вообще без гофры

Гофра в стенах

Как говорят правила ПУЭ п.7.1.37 замоноличивание голого кабеля в штробу допускается. Но в этих же правилах есть пояснение, что означает слово допускается:

Получается, что теоретически вы можете использовать кабель в стенах без защиты, и правила оставляют вам для этого лазейку. Главное законно обоснуйте, почему вы сделали так, а не иначе.

Более того, в обновленном своде правил СП 256.1325800.2016 ”Эл.установки жилых и общественных зданий. Правила проектирования и монтажа” открытым текстом говорится:

То есть, заштукатуривать не только кабель, но и отдельно провода в защитной оболочке можно.

А что касается прокладки по потолку, без штукатурки? Здесь смотрим п. 15.15 из того же свода:

И здесь тоже четко оговорено, что допускается производить прокладку отдельных кабелей по потолку на скобах, т.е. без всякой гофры.

Фактически и в ПУЭ и в СП двояко сказано одно и тоже – без гофры можно, в гофре — нужно.

При этом есть несколько практических соображений, которые четко показывают, что прокладка кабеля без гофры, не может считаться долговечным монтажом.

Деформация стен

Многие стены со временем имеют свойство давать трещины. Особенно это заметно в домах вторичного жилья.

Если вы видели очищенные от обоев стены, будь-то панельный дом или кирпичный, то вы наверняка замечали разного рода трещины. Они могут быть не толще волосинки, либо наоборот, туда спокойно поместится большой палец.

Кроме того, трещины встречаются и в новостройках, даже в тех, которые еще не заселены жильцами. А теперь задумайтесь, что происходит с кабелем наглухо замазанным в стене при ее раздвижении.

Скорее всего, ничего хорошего. Сможете вы и захотите ли, лет через 15-20 после появления таких трещин, сдирать обои и менять всю подводящую проводку?

Сменяемость электропроводки

Представьте, что вам понадобилось повесить на стену одну или несколько картин через несколько лет после ремонта.

Вы берете перфоратор, намечаете точки крепежа, начинаете сверлить и слышите характерный хлопок с выделением большого количества искр.

И только потом вспоминаете про кабель, идущий к запрятанной за тумбочкой розетке. Автомат включать уже бесполезно, на линии будет устойчивое КЗ. А на этой группе могут висеть все остальные розетки комнаты.

Если у вас смонтированы натяжные потолки, то вопрос о смене поврежденного участка в принципе не стоит, но при одном условии – если кабель проложен в гофре.

Вы можете без труда заменить этот кусок, всего лишь отстегнув частично потолок, протянув новый кабель и застегнув его обратно. При этом никакого штробления и взламывания стен.

Чтобы вы поняли, если кто-то говорит о сменяемости проводки в гофре, речь в первую очередь идет о вертикальных участках от потолка к розеткам.

На самом потолке, при поворотах под 90 градусов, этот фокус навряд ли удастся.

А представьте, что при всем вышеописанном, кабель замоноличен в штукатурку? Можно конечно не вскрывать стены, а просто отказаться от этой розетки (откусив спуск на нее под потолком).

Но тогда приготовьте к расчехлению самые длинные переноски и удлинители.

Следы от кабеля на обоях

Очень часто в старых домах можно встретить грязные следы от кабеля на стенах. Это темно-ржавые полосы, по которым легко прослеживаются трассы проводки.

Эти полосы могут быть настолько видны, что даже иногда проступают через несколько слоев обоев.

Конечно гостовский кабель ВВГнГ-Ls не обязательно должен дать такой эффект, но однозначного ответа вы не получите, пока на личном опыте не убедитесь в качестве той или иной продукции.

Причем эффект может сказаться не сразу, а лет через 10-15. Кроме этого, не забывайте:

  • об увеличении естественных утечек тока голого кабеля под штукатуркой
  • и про возможное влияние компонентов штукатурки на изоляцию

Гофра на потолке

Сторонники прокладки эл. проводов по потолку без защиты приводят три довода:

  • монтаж кабеля на потолке без гофры допускается
  • экономит кучу денег
  • экономит время на саму работу

При этом практически всегда имеется в виду прокладка кабелей в пучках.

А вместе с пучками сразу нужно вспоминать про понижающий коэффициент. Нормативные документы ГОСТ Р50571.5.52-2011 таблица С.52.3 фактически обязывают устанавливать автоматические выключатели с заниженным номиналом при прокладке кабелей в пучках.

То есть, например у вас уже будет не 16А выключатель на розетку, а всего лишь 10А. Либо придется увеличивать сечение кабеля и использовать не 2,5мм2, а все 4мм2.

В итоге, получается нереализованный запас мощности на розетках, либо кабелях.

Наведенное напряжение

Наведенное напряжение это верный спутник проложенных пучками проводов. Оно может негативно сказаться на работе недорогих светодиодных ламп, вызвав подсвечивание, либо мерцание.

В этом случае неискушенному пользователю придется вызывать специалиста, чтобы разобраться с непонятным для него явлением. А за каждый вызов нужно платить.

Хотя конечно можно попытаться глубоко вникнуть в проблему и разобраться самому.

Поэтому один раз сэкономив на гофре у одного мастера, приготовьтесь платить в дальнейшем другим, либо тратиться на переделки и самостоятельную модернизацию.

Способ крепления

При прокладке без гофры, кабель как правило крепится стяжками, либо дюбель хомутами, имеющими в своем составе эти самые стяжки.

Закрепив его таким образом, вы по любому воздействуете на него механически. Если на первый взгляд с ним ничего как бы не происходит, то со временем, этот способ крепежа может сыграть с вами злую шутку.

Даже не используя стяжки, а применяя специальные дорогостоящие крепежи, вы все равно заставляете кабель провисать под собственным весом.

Такой крепеж негативно сказывается на его изоляции. Это не СИП, который изначально произведен с учетом провисания под собственным весом.

А это через несколько лет обязательно приведет к ложным срабатываниям дифф.защиты.

Как видите, все способы которые преподносятся монтажниками как простые и быстрые, не очень укладываются под определение ”долговечного монтажа”.

Преимущества

Коротко подытожим основные преимущества гофрированной трубки и ее применение:

  • удобство крепежа

Присоединение и отсоединение трасс делается по щелчку.

  • уменьшение количества мест креплений, если сравнивать с качественным и правильным монтажом без гофры (не пучками)
  • защита от внешних воздействий
  • сменяемость проводки
  • читаемость трасс, которая позволяет значительно снизить риск неправильной коммутации в распаечных коробках
  • полное соблюдение нормативно технической документации

Какой же вывод сделать из всего вышесказанного?

Прокладывать эл.проводку без гофры действующие правила однозначно не запрещают.

Такой способ имеет право на жизнь, но при этом трудозатрат будет не меньше. Нужно учесть обустройство проходных отверстий, количество кабелей в пучке, разбивать кабели на несколько пучков и т.д.

Более того, от минусов такого монтажа никуда не деться. Причем сказываются они не сразу, а только через несколько лет эксплуатации.

Поэтому если вы собираетесь жить в квартире или в доме всю жизнь, а потом передать его своим детям или внукам, то делайте проводку в гофре.

Тем самым вы создадите полноценные условия для длительного, комфортного и безопасного проживания.

Если же вы считаете, что это ваше временное жилье, и в дальнейшем намерены улучшить свои условия проживания, купив квартиру большей площади или построив дом, то можно и сэкономить, проложив провода и кабель без защиты гофрорукавом.

Артикул № CWCAPC-3-250, армированный силовой кабель со сплошной гофрировкой, изоляция FR-XLP (XHHW-2), 600 В/1 кВ, тип MC-HL, CWCMC, VFD 3/C

Применение

Все кабели произведенные в соответствии с этой спецификацией, признаны NEC как MC-HL на 600 В и подходят для использования, как описано в коде. Температура проводников рассчитана на продолжительную работу 90°С, на аварийную перегрузку 130°С и на короткое замыкание 250°С. Кабели соответствуют требованиям для применения в опасных зонах NEC класса I, класса II и класса III, разделов 1 и 2, подпадающих под действие статей NEC 501, 502 и 503. Кабели предназначены для использования в промышленных условиях, где необходима защита из алюминиевой брони. . Непрерывно сваренная оболочка обеспечивает полностью влагонепроницаемый барьер для сердечника, а также обеспечивает превосходные характеристики электростатического экранирования. Кабели могут использоваться во влажных или сухих условиях, прокладываться в стойках, лотках или по воздуху.

Эти кабели имеют общую оболочку и могут быть проложены непосредственно в земле или в бетоне.

Трехжильные кабели производятся в соответствии с принятой в отрасли практикой использования трех симметрично расположенных заземлений, что делает их предпочтительными для использования в кабелях с широтно-импульсной модуляцией и в приводах с регулируемой частотой.



Конструкция

Настоящая спецификация распространяется на одно- и многожильные силовые кабели с изоляцией из негорючего сшитого полиэтилена (XLP). Изолированные жилы, соединенные грозозащитным тросом или тросами, и сборка заключены во влагонепроницаемую непрерывносварную гофрированную алюминиевую броню и покрыты комбинезоном защитной оболочки. Кабели трехжильного типа сконструированы для применения в частотно-регулируемых приводах.

Проводники — Проводники состоят из мягких медных жил без покрытия, соответствующих требованиям ASTM B3. Если не указано иное, жилы поставляются компактными круглыми в соответствии с ASTM B496.

Изоляция — Изоляция представляет собой огнестойкий сшитый полиэтилен (XHHW-2), экструдированный концентрически поверх проводника до толщины стенки для типа XHHW-2, как указано в соответствующих технических условиях.

Кодирование проводника — Идентификация фазы обеспечивается числовым кодом на каждом изолированном проводнике.

Заземляющий провод — Три многожильных заземляющих провода из неизолированной меди, расположенные в каждом из внешних промежутков для трехжильных кабелей, один в одном из промежутков для двух- или четырехжильных кабелей, или спирально уложенные концентрические провода для одножильных кабелей. Общее сечение заземляющего провода во всех случаях соответствует минимальным требованиям UL к размеру заземления.

Сборка — Жилы и заземляющий провод скручиваются вместе с левой свивкой, а подходящие наполнители делают кабель круглым. Наносится связующая лента.

Броня — Поверх ленточной сборки наварена сплошная гофрированная алюминиевая броня.

Оболочка — Защитная оболочка из стойкого к солнечному свету и озону полиолефина или полиолефина, не содержащего галогенов (LSHF), экструдируется для плотного прилегания поверх заблокированной брони.

Технические характеристики

  • Национальная ассоциация противопожарной защиты (NFPA 70) Национальный электротехнический кодекс (NEC)
  • UL 1569 Кабели в металлической оболочке
  • UL 44 Провода и кабели с термореактивной изоляцией
  • ICEA S-95-658/NEMA WC70 Неэкранированные кабели 0–2 кВ
  • IEEE 1202 — Испытание кабеля на пламя для использования в кабельных лотках в промышленных и коммерческих помещениях (70 000 БТЕ)
  • Испытания вертикального кабельного лотка ICEA T-29-520 на пламя (210 000 БТЕ)
  • Соответствует стандарту ICEA S-95-658/NEMA WC70 для неэкранированных кабелей 0–2 кВ на напряжение 600 В.
  • Проводники

  • соответствуют стандарту UL 44 для проводов и кабелей с термореактивной изоляцией на напряжение 600 вольт.
  • Перечислен UL как тип MC-HL в соответствии со стандартом UL 1569Кабели в металлической оболочке на 600 Вольт.
  • Внесен в список UL согласно стандарту UL 1309 «Морской судовой кабель» как CWCMC 600/1000 Вольт.
  • Перечислен UL как устойчивый к солнечному свету, для прямого захоронения, для использования в компьютерной томографии и IEEE 1202.

Опции

  • Нестандартные размеры
  • Куртка из ХПЭ.

  Примечания:
*Сжатые жилы
**Для кабелей, проложенных в открытом кабельном лотке при температуре окружающей среды 30°C в соответствии с NEC.



  • Технические характеристики
org/PropertyValue»>

org/PropertyValue»>

org/PropertyValue»>

org/PropertyValue»>

org/PropertyValue»>

org/PropertyValue»>

org/PropertyValue»>

org/PropertyValue»>

org/PropertyValue»>

Проводник
Размер
(AWG/тыс. мил)

Н/Д
250

Проводник

из
жил

Н/Д
37

Проводник
Номинальный
Н.Д.
(дюймы)

Н/Д
0,52

Изоляция
(мил)

Н/Д
65

Оболочка
(мил)

Н/Д
60

№ x AWG
Медь
Заземление
Провода

Н/Д
3 х 8

Приблизительно
Н.Д.
(дюймы)

Н/Д
1,87

Амплитуда**
90°C

Н/Д
290

Приблизительный
Нетто
Масса
(фунт/МФТ)

Н/Д
3340

Двойной разрез HellermannTyton для защиты предварительно заделанных кабельных трасс

Последние статьи

26 августа 2022 г.

HellermannTyton объявляет о выпуске двухщелевого гофрированного рукава HelaGuard. Решение, состоящее из двух частей, включает одну полукруглую трубку, которая надевается на другую и охватывает жгут проводов или кабелей. Это позволяет добавить гибкую гофрированную защиту к проводке, которая уже подключена с обоих концов.

Стандартный кабелепровод требует, чтобы установщики вводили кабели в трубку и через нее. Это не проблема во время производства. Но если концы провода припаяны к клемме или иным образом недоступны, применение канала без разреза и даже канала с одним разрезом может быть утомительным или невозможным.

«Конструкция с двумя щелями идеальна для установщиков и техобслуживания, — говорит Морин Янош, руководитель отдела управления продукцией. «Технический специалист может проложить кабель по одному отрезку изделия HelaGuard с открытой стороной и защелкнуть другой отрезок, чтобы завершить установку».

Втягивание провода в стандартную гибкую гофрированную трубу может привести к застреванию концов проводов внутри, и если на конце провода есть клемма, необходимо использовать трубу большего диаметра, чем необходимо. HelaGuard Double Slit позволяет установщикам выбирать узкий диаметр, экономя место в тесных помещениях.

Три варианта материалов отвечают уникальным приоритетам каждого рынка:

  • Полипропилен — базовая цена, прочный для общего применения
  • PA6 – устойчивый к ультрафиолетовому излучению, высокотемпературный, не содержит галогенов, лучше всего подходит для повторяющихся движений, таких как автоматизация
  • PA6 FR – низкая пожароопасность, соответствует требованиям NFPA 130 для таких рынков, как рельсы

Все они предлагаются в шести диаметрах и работают со стандартными нейлоновыми защелкивающимися фитингами и шарнирными зажимами HellermannTyton для широкого спектра применений.
