Для чего нужно заземление и можно ли обойтись без него?

В паспортах к современным электроприборам, особенно мощным, можно встретить пункт о необходимости подключения заземления. Сегодня мы подробно разберем, какие бывают виды заземления, для чего нужно и что делать, если его нет.

Зачем нужно заземление в доме?

Пока техника исправна, ее корпус не соприкасается с токоведущими проводниками и элементами. Но когда возникает поломка, изоляция нарушается, и опасный потенциал может оказаться на корпусе прибора. Человек, который дотронется до такого прибора, получит удар током. Для того чтобы снять опасный потенциал с оборудования, и нужно заземление.

Нужно ли делать заземление?

Природа электричества такова, что ток будет идти по наименьшему сопротивлению к земле, которая обладает нулевым потенциалом. Электрическое сопротивление тела человека составляет около 1000 Ом, а сопротивление заземляющего проводника 5-10 Ом. Следовательно, при правильно подключенном защитном заземлении, ток пойдет не по телу человека, а по проводам в землю. Поэтому защитная система крайне необходима.

Кратко рассмотрим, как сделать заземление в частном доме. Лучше проводить все работы еще при первичном планировании и обустройстве электричества в доме, иначе придется менять всю проводку на трех- или пятижильную.

Заземление делается так: несколько электродов вкапываются в землю на глубину около полуметра, затем они соединяются между собой токопроводящими элементами (металлическая лента или прут) образовывая некое подобие квадрата или треугольника. Далее эта конструкция подключается к проводке дома путем приваривания к ней кабеля.

Как сделать заземление в квартире?

Для того чтобы понять, подключена ли проводка в квартире к заземлению и как правильно провести подключение, нужно знать, какие бывают виды систем заземления.

Правила устройства, а также эксплуатации различных систем заземления прописаны в регламентирующем документе ПУЭ. Для обозначения принято использовать аббревиатуру, в которой используются первые буквы французских и английских слов: земля – «Terre», нейтраль – «Neuter», изолированный – «Isole», комбинированный – «Combined» и раздельный – «Separated». Первая буква аббревиатуры в названии системы обозначает способ заземления электростанции, а вторая – потребителя.

Рассмотрим имеющиеся системы:

1. Системы с глухозаземленной нейтралью (ТN). Эта система характеризуется тем, что подключение защитных и нулевых проводников осуществляется через общую глухозаземленную нейтраль на подстанции. Это значит, что все потребители подключаются к общему нулевому проводнику, идущему на электроподстанцию. Эти системы разделяются на три вида:

• TN-C. Как видно из аббревиатуры, в такой системе используется совмещенный нулевой проводник, который объединяет в себе функциональный и защитный ноль. Электроэнергия с подстанции передаётся по четырем проводам – трем фазным и одному нулевому. Заземление происходит путем дополнительного подключения открытых токопроводящих участков приборов с нейтралью. В такой системе всегда есть опасность отгорания нуля, что может привести к появлению на корпусах приборов напряжения. Это является основной слабой стороной данной системы.
• TN-S. Подача электроэнергии от электроподстанции производится при помощи кабеля с пятью проводниками: тремя фазными, нейтралью и защитным. Отдельное использование рабочего и защитного нуля более эффективно при защите от поражения электричеством. Однако, необходимость использования пятипроводникового кабеля значительно увеличивает стоимость такой системы.

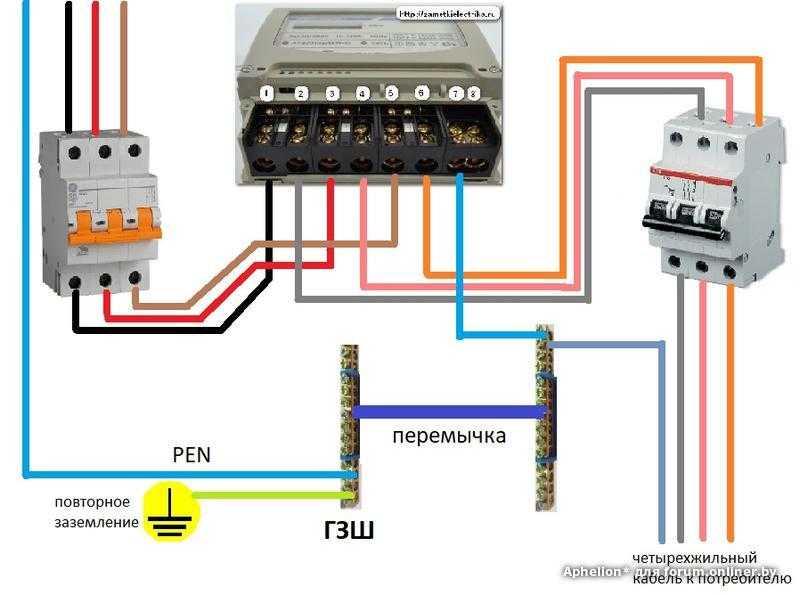

• TN-C-S. Эта система была создана для сокращения затрат при сохранении преимуществ системы TN-S. Она используется в современных домах. От электростанции электричество передается при помощи совмещенного проводника PEN.  На входе в дом производится разветвление PEN-проводника на защитный (РЕ) и нулевой (N). Подключение квартир происходит трехжильным кабелем. Провод РЕ подключается во всех электроточках и соединяется болтовым соединением с шиной заземления. Подключать к шине заземления на одно соединение несколько проводников запрещено.

2. Система с двойным заземлением (ТТ). Такая система предполагает наличие заземляющего контура не только на подстанции, но и на стороне потребителя. Она используется в тех случаях, когда нет возможности подключения другим способом, например, в сельской местности, где электричество передается по воздушной линии.
3. Системы с изолированной нейтралью (IT). Особенностью такой системы является отсутствие нулевого проводника и обязательное наличие заземляющего устройства на стороне потребителя.

Перед подключением электроэнергии в квартире узнайте, по какой системе подключен дом и, в зависимости от этого, подключите квартирный щиток. Правильное подключение позволит добиться высокой степени защиты человека от возможного поражения током.

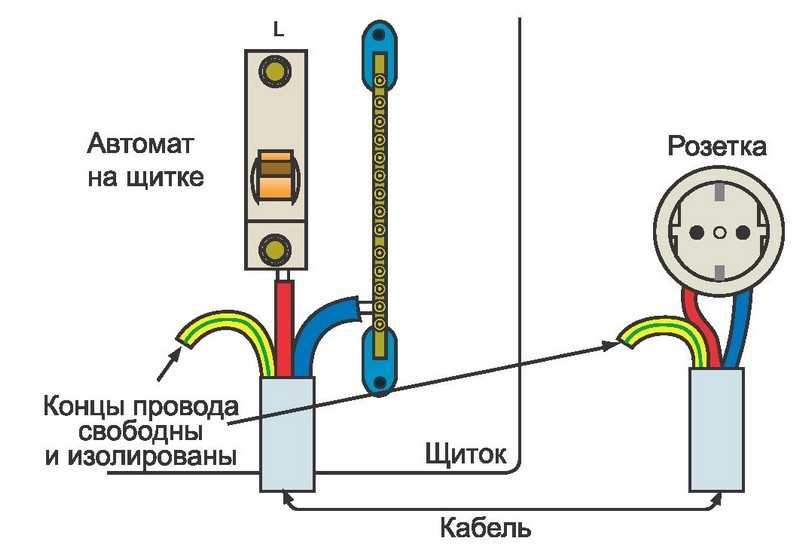

Что делать, если заземления нет?

В домах построенных в советское время, где встречается подключение электричества по системе TN-C при помощи объединенного защитного и нулевого проводников, заземление в электрощитах дома отсутствует, а подача электричества в квартиру осуществляется по двухжильным кабелям.

В такой ситуации защиту человека от поражения током можно обеспечить лишь установкой дифавтомата или УЗО на все линии.

Какое заземление может быть опасным?

1. Ни в коем случае нельзя делать заземление путем присоединения кабеля к системе водопровода или отопления. Это может быть опасно не только для жильцов квартиры, но и для соседей. В случае пробоя тока на корпус электроприбора, он переходит по системе водопровода/отопления и любой человек, который решит воспользоваться водопроводом будет поражен током.
2. Также нельзя производить подключение заземляющего контакта к нулю в розетке. При отгорании нулевого проводника, опасное напряжение появится на корпусах всех электроприборов.
3. Категорически запрещается подключать к одной клемме РЕ более одного проводника. В случае утечки тока при таком подключении высока вероятность того, что электричество уйдет не в землю по защитному проводнику, а пойдет на подключенную другим проводником технику.

Почему нельзя без заземления?

В современном доме много разной мелкой и крупной бытовой техники. Вся она подключена к электричеству, а значит, может быть опасна в случае поломки. Установка реле напряжения поможет защитить технику от перепадов напряжения, что способствует ее стабильной работе долгое время. Компания DS Electronics выпускает реле напряжения RBUZ. Но, несмотря на установку реле, приборы иногда выходят из строя и могут быть опасны. Наличие правильно подключенного заземления поможет защитить человека от поражения током.

Жизнь и здоровье человека – наибольшая ценность. Не рискуйте – доверяйте подключение электричества только профессиональным электрикам и качественному электрооборудованию!

Оцените новость:

Поделиться:

назначение и советы в 2022 году

Шутки с электричеством плохо заканчиваются. Заземление — часть серьезного подхода, правда, не многие понимают это. Давайте поговорим, нужно ли заземление в квартире. Уделите этой важной теме 2 минуты!

Источник: happymodern.ru

Что это такое

Заземлять — это значит намеренно соединять точку электрической сети с заземлителем, в роли которого выступает электрод или «веселая компания» электродов, постоянно контактирующих с землей.

Главная задача заземления — защитить людей от поражения электротоком при сбоях в электрическом оборудовании или нечаянном контакте с голым проводом. Заземление необходимо для наружных частей из металла и каркасов электротехнического оборудования.

Важная информация! Электричество в 220 вольт может привести к серьезным ожогам и травмам, вплоть до летального исхода. Это можно сравнить с рулеткой. В 9 случаях — всенормально, на 10-й случается травма с серьезными последствиями и даже остановкой сердца. Особенно этому подвержены престарелые люди и малыши.

Вам нужен ремонт?

Мы отремонтировали уже больше 500 квартир, с удовольствием поможем и вам

Узнать стоимость ремонта

Заземление нужно: 5 причин

1. Предотвратить поражение электротоком

Как уже было сказано, заземление защищает людей. Но важно понимать, что само по себе заземление не гарантирует безопасность человека и хорошую функциональность используемого оборудования. Для этого важны и другие факторы.

Помните, что неправильное заземление (с неправильной электросхемой или ошибочной установкой) еще больше усугубляет ситуацию.

2. Исключить поражение емкостным током

Речь идет о поражении, которое становится следствием технологической утечки напряжения сквозь плечо симметричного ЛС, фильтра с подключенной на корпус оборудования средней точкой.

В качестве примера рассмотрим схему фильтра стиралки модели Bosch Макс 4, который подавляет помехи. Подключим такую технику к розетке без заземления и замерим, на сколько отличаются потенциалы между человеком, который стоит рядом, и корпусом. Мы увидим значение, которое составляет около 50% от входного напряжения.

Еще один интересный момент: из-за описанной электросхемы часто срабатывает УЗО.

3. Защитить от разряда статического электричества

А вы знали, что даже дома ваше тело способно зарядиться до 25 кВт? Конечно, мощность будет маленькая, но даже ее может хватить для проблем, например, зависнет ЭВС.

По некоторым данным, чем выше сложность вычислительной и мультимедийной техники, тем она уязвимее, даже несмотря на безобидность стат. электричества.

Важная информация! Напряжение в 110 вольт тоже может стать причиной смерти человека. Дело в том, что условно-безопасным напряжением для людей является значение в 12 вольт, если речь идет о влажном помещении, и 36 вольт, если помещение сухое.

4. Достичь ЭМС

Это электромагнитная совместимость оборудования или способность техники одновременно работать в реальных эксплуатационных условиях с необходимым качеством при влияниинепреднамеренных электромагнитных помех и не создавать недопустимых электромагнитных помех иному оборудованию.

Именно заземление помогает достичь ЭМС. Мы говорим об устранении кондуктивного воздействия, о разных насосах, лифтах и т.п.

Сложно принять во внимание абсолютно все ситуации, которые связаны с ЭМС. Но стоит упомянуть о грустных следствиях асимметрии в трехфазных сетях, если обрывается (перегорает) нулевой рабочий проводник или захлестываются провода без изоляции на воздухолиниях.

5. Уравнять возможности

Можно провести эксперимент (но он не безопасный). Левой рукой (или правой) касаемся батареи, другой компьютерного корпуса из металла. В лучшем случае ничего не произойдет. Однако если ваш пронырливый сосед использует отопительную трубу как рабочую нейтраль, то сквозь ваше тело пройдет электроразряд, что плохо скажется на функционировании компьютера.

Комплексный ремонт квартир под ключ

• Всё включено
  В стоимость ремонта входит всё: работы, материалы, документы.

• Без вашего участия
  После согласования проекта мы беспокоим хозяев только при сдаче ремонта.

• Цена известна заранее
  Стоимость ремонта фиксируется в договоре.

• Фиксированный срок ремонта
  Ремонт квартиры под ключ за 3,5 месяца. Срок закреплен в договоре.

Подробнее о Сделано

Как определить наличие заземления

Простой и эффективный способ — позвать на помощь ответственного электрика. Он проверит, есть ли в вашей квартире заземление. Если обнаружится, что его нет, он исправит ситуацию. Дело в том, что для определения наличия заземления придется изучать схему электрической проводки в проекте или высчитывать количество подходящих к этажному и вашему щитку проводков.

Если вы не электрик с доступом не ниже 2-го, не занимайтесь этим по 2-м причинам:

1. У вас нет права работать со щитками

2. Даже попытавшись это сделать, вы не разберетесь в проводках, которых там очень много.

Впрочем, вы сами можете понять, что ваша квартира обделена заземлением. Например, если от корпусов электрической техники или водяной струи вы чувствуете ток, значит, у вас с заземлением проблемы — оно не работает или отсутствует. Самое время обесточить квартиру, вырубить входные автоматы и пригласить электрика, чтобы он срочно исправил ситуацию.

Исправляем электрику и остальные недостатки

Во многих квартирах электрика находится в плачевном состоянии, а нагрузка на электросеть огромная — в одной только кухне много подключаемой к сети техники. Владельцы подвергают риску себя и всех, кто есть в доме. Позаботьтесь о хорошей электропроводке и нужном количестве розеток (для удобства).

Удобнее всего совмещать это с комплексным ремонтом, потому что:

1. Это возможность исправить все недостатки в доме — неровные стены, плохая шумоизоляция, холодные полы, въевшиеся запахи и т.п.

2. Вам не нужно тратить свое время и силы, потому что всю работу берут на себя мастера с большим опытом.

3. Вам не нужно искать разных рабочих — электриков, плиточников, маляров, сантехников и других. Все необходимые специалисты есть в компании, вам нужно только довериться им.

4. Цена не растет в хоре ремонта. Она фиксируется в договоре, который заключается перед началом работ.

Качественное заземление в квартире нужно не меньше, чем хороший ремонт!

Важность правильного заземления вашего дома

Когда мы, как электрики, говорим, что дом заземлен , мы имеем в виду, что существует связь между электрическими компонентами конструкции и землей. Электричество, естественно, ищет кратчайший путь к земле, какой только возможно, и когда дом заземлен, оно обеспечивает электричество по наилучшему пути вниз в землю, а не в части дома, где оно может нанести ущерб.

Если у вас в доме есть трехштырьковые розетки, это означает, что дом заземлен. Третье круглое отверстие в розетке предназначено для заземления розетки.

К сожалению, не все дома в этом районе заземлены. Если вы живете в доме, в котором нет розеток с тремя контактами, мы рекомендуем позвонить нашим электрикам для получения услуг по заземлению дома в Буффало, штат Нью-Йорк. И нет, использование трехштырьковых адаптеров не «заземляет» дом. Но даже в заземленных домах могут возникнуть проблемы, если они заземлены неправильно.

Почему вы хотите, чтобы ваш дом был должным образом заземлен

Возможно, вы живете в полностью незаземленном доме или в более новом доме, который из-за нескольких ослабленных соединений больше не полностью заземлен. Обе ситуации могут представлять несколько серьезных опасностей и других проблем.

Самая большая опасность из-за плохого заземления — это возгорание электричества. Избыточный ток от любого устройства, подключенного к настенной розетке, не будет иметь простого направления для перемещения в землю, а вместо этого будет перемещаться, ну, в другое место . Это в другом месте может вернуться в прибор или в строительные материалы, вызывая пожары. Также может попасть в человека: незаземленные розетки являются значительным источником поражения электрическим током высокого напряжения. Удары также могут проходить через устройство.

Заземление также является одним из лучших естественных «защитных устройств» на случай сильного скачка напряжения. В случае удара молнии или обрыва линии электропередач электричество пройдет через ваш дом в землю, а не сожжет всю проводку и технику.

Правильно заземленный дом будет иметь более эффективную и стабильную электрическую систему. Заземление упрощает правильное распределение электроэнергии по всей электрической системе и снижает скачки напряжения, которые могут привести к долговременному повреждению приборов и других электрических компонентов.

Как определить, что вам нужны услуги по заземлению

Мы уже упоминали, что вы можете узнать, не заземлен ли ваш дом, проверив розетки. Если вы живете в старом доме, который был отремонтирован, мы рекомендуем вам проверить все розетки, чтобы убедиться, что они трехштырьковые; их может быть несколько, и мы рекомендуем позвонить нашим электрикам, чтобы в этом случае провести проверку электробезопасности дома.

Если у вас новый дом с заземлением, обратите внимание на несколько признаков, которые предупредят вас о неправильном заземлении. Многие из этих предупреждений связаны с поведением бытовой техники: стробирование линий на мониторах компьютеров и телевизоров, жужжание аудиосистем. Вы можете почувствовать удары электрическим током, когда прикоснетесь к металлу в доме, и эти удары не то же самое, что статическое электричество, они сильнее. Выключатели, которые часто срабатывают, также являются предупреждением. Если у вас есть какие-либо сомнения, позвоните нам прямо сейчас для проверки электрооборудования. Выясним, нужны ли вам услуги заземления.

Scherer Electric — любимый электрик в Западном Нью-Йорке. Позвоните нам для всех ваших домашних электрических потребностей.

Теги: Ремонт электрики, Заземление

Понедельник, 3 января 2022 г., 11:00 | Категории: Электрика
|

Почему электричество должно быть заземлено?

«Заземленное электричество» — это сложная концепция для многих домовладельцев. К счастью, специалисты Roman Electric готовы помочь ответить на все ваши вопросы о том, что означает заземленное электричество и как оно работает.

Разница между «заземлением» и «заземлением»

Хотя «заземление» и «заземление» звучат одинаково, они имеют разные значения, особенно в мире электропроводки и электричества. Прежде чем мы углубимся в подробности, важно немного узнать о том, как электричество проходит через ваш дом. Для замыкания цепи необходимы два провода, и проводка в вашем доме не является исключением из этого правила. По сути, есть два провода, о которых вам нужно знать. «Горячий» провод черного цвета несет отрицательный заряд, а нейтральный или «заземляющий» провод, обычно белого или серого цвета, несет положительный заряд. Эти провода идут бок о бок и делают то, что им нужно для подачи электричества в ваш дом.

Проводка и электрическая система в вашем доме предназначены для сброса отрицательной энергии в «землю» или, по сути, в землю, на которой стоит ваш дом. «Заземленные» или нейтральные провода в первую очередь предназначены для возврата тока на землю. Однако, если есть проблема с этими «заземленными» проводами (они перегрызены, на их пути есть дерево или горючий материал), у вашей электрической системы есть запасной план. Именно здесь вступают в действие «заземляющие провода» — эти резервные провода проходят параллельно горячему и нейтральному проводу, создавая альтернативный путь для прохождения электрического тока на случай неисправности, поломки, короткого замыкания или возгорания.

Короче говоря, «заземленный» провод — это нейтральный провод, соединенный с землей, который помогает подавать электричество в ваш дом. Он белого или серого цвета и не изолирован. «Заземляющий» провод является частью сложной резервной системы под землей. Он обеспечивает альтернативный путь для тока на тот случай, если есть проблема с «заземленным» проводом.

Как узнать, есть ли у меня провода заземления?

Один из способов узнать, есть ли у вас провода заземления, — это посмотреть на ваши розетки. Если розетка имеет заземляющее соединение, в ней имеется круглая прорезь для третьего штыря вилки — эта прорезь указывает на систему заземляющих проводов. В то время как в большинстве домов есть сложная система заземляющих проводов с автоматическими выключателями, в некоторых старых домах этого может не быть. Если в большинстве ваших розеток нет третьего слота, скорее всего, ваша домашняя электрическая система не имеет заземления.

Зачем моему дому необходимо заземление?

На этот вопрос есть простой ответ: потому что он защищает вас и вашу технику.
