Зачем нужна гофра для электропроводки в квартире: нужна ли она и чем отличаются разные типы ᐈ zakon.kz

Содержание

нужна ли она и чем отличаются разные типы ᐈ zakon.kz

Сегодня на рынке представлены гофрированные трубы из различных материалов, каждый из которых подходит для той или иной ситуации.

Гофрированная труба выступает в роли дополнительной защиты при монтаже проводки. В каких случаях стоит использовать гофру, и от чего она защищает провод? Какую конкретно защиту выбрать?

Для монтажа электропроводки обычно используется кабель, не поддерживающий горение, например, ВВГнг или NYM. Тогда зачем дополнительно применять гофрированную трубу? От чего она может защитить и в каких случаях применяется?

Для чего нужна гофрированная труба?

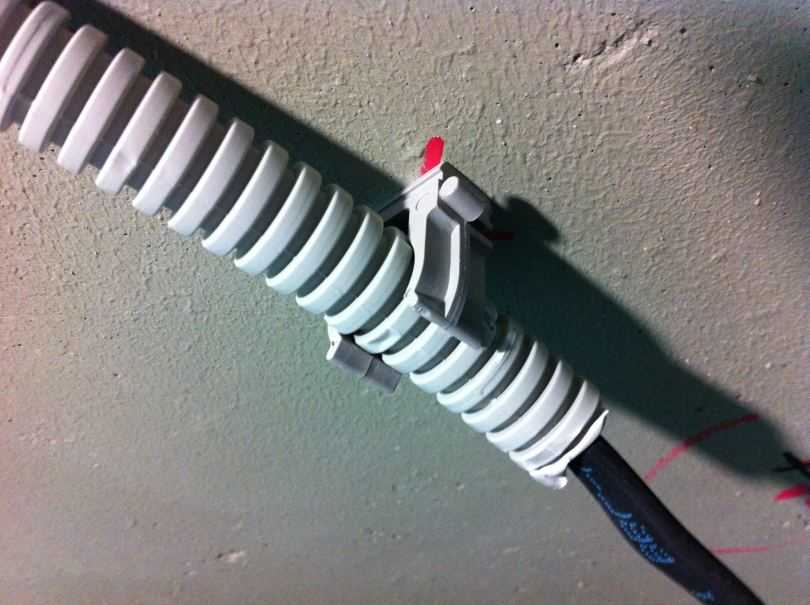

Гофрированная труба обеспечивает защиту электрокабеля от механических воздействий, осадков и ультрафиолета. Обратите внимание на таблицу в ПУЭ 2.1.3:

В ней указано, что при открытой и закрытой проводке провода и кабели в оболочке из сгораемых материалов нужно защищать трубами и коробами. Помимо этого, укладка гофрированной трубы может потребоваться в следующих случаях:

— Для прокладки проводки по горючим поверхностям, например, по древесине или пластику.

— Для укладки проводки в бетонную заливку.

— Для монтажа наружных сетей по фасаду здания или по воздуху.

— Для монтажа кабеля под землей.

— Для простоты демонтажа и ремонта кабельных сетей в будущем. Если провод спрятан в гофре, которая имеет протяжку, то его потом проще будет вытянуть, не разрушая штукатурку.

Обратите внимание, что ПУЭ не обязывает использовать гофру — можно применять и литую трубу. Однако гофрированная труба более удобна в монтаже, так как ей проще проходить углы, она легче по весу и более гибкая.

Сегодня на рынке представлены гофрированные трубы из различных материалов, каждый из которых подходит для той или иной ситуации. Различают трубы из ПВХ, ППР, ПНР и нержавейки. Рассмотрим каждый подробнее.

ПВХ (поливинилхлорид)

Легкий и гибкий материал, который не поддерживает горение (но хорошо плавится). Выполняются изделия в сером или белом цвете. Гофра из ПВХ предназначена исключительно для внутренней прокладки, и защищает провод от механических воздействий. Поливинилхлорид имеет самозатухающие свойства, то есть при КЗ на линии или отгорании контакта гофра будет не гореть, а лишь плавиться. Ее можно использовать для прокладки в негорючих местах (кирпичной кладке или бетоне). Если нужно уложить по древесине, стоит дополнительно использовать негорючую подложку. Нельзя использовать на улице, так как от солнечных лучей пластик быстро пересыхает и трескается.

ППР (полипропилен)

Не поддерживает горение и имеет стойкость к самозатуханию. В отличие от ПВХ он стоек к ультрафиолету и влаге, поэтому может быть использован для наружного монтажа. Обычно изготавливается в синем цвете (хотя на AliExpress есть всех цветов радуги, но качество его довольно сомнительное).

ПНД (полиэтилен низкого давления)

Материал устойчивый к влаге и ультрафиолету. Гофру из ПНД можно использовать для наружного монтажа или в помещениях с повышенной влажностью. Однако ее ни в коем случае нельзя применять для прокладки кабеля по деревянным или другим горючим конструкциям, так как ПНД хорошо горит. Он выполняется в двух цветах: черном и оранжевом. К сожалению некоторые монтажники используют такие гофры для собственного удобства в разведении силовых кабелей – разными цветами удобно делать разводку. Однако это неправильно, и в случае пробоя кабеля гофра легко воспламеняется.

Нержавеющая сталь

Самый прочный и долговечный материал, который может быть использован для монтажа проводки по горючим и негорючим конструкциям. Причем, если необходимо положить провод по дереву, то такой бронерукав можно использовать без дополнительной негорючей подложки. Он отлично защищает от механических воздействий, например, от грызунов.

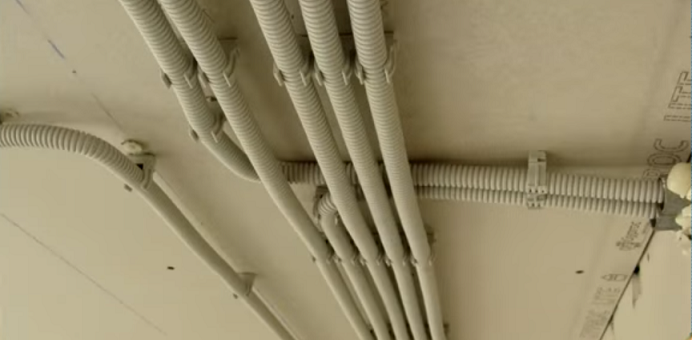

Если необходимо монтировать проводку под подвесной потолок по кирпичной кладке или бетону, берите гофру их ПВХ — она недорогая и удобная в монтаже. Для проводки по горючим материалам, таким как дерево, лучше брать бронерукав из нержавейки или ПВХ и ППР, но с дополнительной подложкой. Для наружного монтажа советуем брать гофрированную трубку из ПНД черного или оранжевого цвета, или использовать полипропиленовые изделия.

Какие производители заслуживают доверия?

Не покупайте откровенно «ноунеймовскую» гофру, так как практика показала, что заявленные характеристики часто не соответствуют реальности. Из производителей, которые заслуживают доверия, отметим следующих:

— DKC;

— IEK;

— EKF;

— KOPOS;

— ЭРА;

— Экопласт;

— РУВИНИЛ;

— NASHORN — пока в ассортименте только ПВХ гофра.

Комплектующие у них конечно дороже, чем у китайских аналогов, но качество в разы лучше. Тем более, что купить в России нет никаких проблем.

нужна ли она и чем отличаются разные типы| ichip.ru

Наверх

28.01.2020

Автор: CHIP

1 звезда2 звезды3 звезды4 звезды5 звезд

Гофра для проводки: нужна ли она и чем отличаются разные типы

Для чего нужна гофрированная труба?

Гофрированная труба обеспечивает защиту электрокабеля от механических воздействий, осадков и ультрафиолета. Обратите внимание на таблицу в ПУЭ 2.1.3:

Для прокладки проводки по горючим поверхностям, например, по древесине или пластику.

Для укладки проводки в бетонную заливку.

Для монтажа наружных сетей по фасаду здания или по воздуху.

Для монтажа кабеля под землей.

Для простоты демонтажа и ремонта кабельных сетей в будущем. Если провод спрятан в гофре, которая имеет протяжку, то его потом проще будет вытянуть, не разрушая штукатурку.

Разновидности гофрированных труб по материалу изготовления

ПВХ (поливинилхлорид)

ППР (полипропилен)

ПНД (полиэтилен низкого давления)

Материал устойчивый к влаге и ультрафиолету. Гофру из ПНД можно использовать для наружного монтажа или в помещениях с повышенной влажностью. Однако ее ни в коем случае нельзя применять для прокладки кабеля по деревянным или другим горючим конструкциям, так как ПНД хорошо горит. Он выполняется в двух цветах: черном и оранжевом. К сожалению некоторые монтажники используют такие гофры для собственного удобства в разведении силовых кабелей — разными цветами удобно делать разводку. Однако это неправильно, и в случае пробоя кабеля гофра легко воспламеняется.

Нержавеющая сталь

Cамый прочный и долговечный материал, который может быть использован для монтажа проводки по горючим и негорючим конструкциям. Причем, если необходимо положить провод по дереву, то такой бронерукав можно использовать без дополнительной негорючей подложки. Он отлично защищает от механических воздействий, например, от грызунов.

Какие производители заслуживают доверия?

DKC;

IEK;

EKF;

KOPOS;

ЭРА;

Экопласт;

РУВИНИЛ;

NASHORN — пока в ассортименте только ПВХ гофра.

Еще немного интересного из мира электрики:

Почему между фазой и нолем 220 В, а между фазами 380 В?

Почему в США в сети напряжение 110 В, а в России 220 В?

Теги

кабели

электропроводка

Автор

Антон Гладышев

Была ли статья интересна?

Поделиться ссылкой

Нажимая на кнопку «Подписаться»,
Вы даете согласие на обработку персональных данных

Жесткий кабелепровод или гибкий гофрированный кабелепровод? который вы используете.

Выбор типа кабелепровода, который будет использоваться для безопасной и аккуратной прокладки кабеля, имеет основополагающее значение: здесь мы сравниваем жесткий кабелепровод и гофрированный гибкий кабелепровод , выделяя его характеристики и наиболее рекомендуемые области применения. для каждого.

Применение

Как правило, кабелепроводы, используемые в промышленном секторе, предназначены для прокладки электрических кабелей. Чаще всего используются жесткие трубы и гибкие гофрированные трубы.

Очевидно, что различные материалы и характеристики труб можно объяснить различным способом их размещения, поскольку среда, в которой они должны быть установлены, будет влиять на их долговечность в зависимости от условий и сопротивления.
В зависимости от пункта назначения будет меняться тип канала.

В общем, при работе в помещении гофрированный может быть предпочтительнее, если установка на стене, на полу или внутри земли; наоборот, жесткая трубка более совместима, если есть риск контакта с летучими жидкостями.
Если, с другой стороны, прокладка кабелей должна производиться на открытом воздухе, жесткая труба и кабелепровод могут использоваться только в том случае, если они водонепроницаемы, где гофрированный материал предпочтителен для работ на земле, на стене или на этажах.

Далее мы подробно опишем технические характеристики двух основных типов труб, иллюстрируя их использование и способы установки.

Характеристики и применение гибкого гофрированного рукава

Гофрированная труба, также известная как гибкая труба , как уже было сказано, является наиболее подходящей для прокладки кабелей по стене и по полу. Причина заключается не в меньшей сложности монтажа, а скорее в уменьшении его размеров: фактически, для укладки гофрированного трубопровода все равно необходимо отслеживать кладку и последующие строительные работы. Положительным аспектом, однако, является лучшая безопасность самого трубопровода (а также лучшая эстетика).

Главной характеристикой гофра является его поверхность, которая обеспечивает большую гибкость , поэтому идеально подходит для прокладки кабелей, которые должны проходить под стенами и полами, где также имеются конструктивные препятствия или из-за дополнительных неэлектрических трубы.

На рынке представлены различные классы диаметра гибких труб, выбор подходящего диаметра зависит главным образом от толщины кабелей, которые они должны содержать. С этой точки зрения необходимо будет оценить легкость прохождения электрокабелей, которые необходимо расположить, а также возможность вставки других кабелей в будущем; поэтому рекомендуется не заполнять весь диаметр трубы электрическими кабелями, а оставлять пустое пространство для будущих вставок.

Другим элементом, который необходимо учитывать при выборе диаметра трубопроводов, является перегрев кабелей из-за эффекта Джоуля: здесь также необходимо выбрать диаметр, позволяющий создать воздушную камеру, достаточную для рассеивания развилась жара.
Это все элементы, которые знает хороший профессиональный монтажник перед выбором диаметра трубы для электросистемы.

Еще одна мера предосторожности, которую следует учитывать при установке гофрированных или гибких труб, — это их цвет. Есть различных цветов , характеризующих с соблюдением технического регламента тип кабеля, который должен содержать трубка.

Подробно:

коричневые трубы предназначены для подключения сигнализаций;
синие трубы содержат кабели для передачи аудио/видеоданных, например, для домашних телефонов;
трубы зеленые предназначены для кабелей, передающих телефонные данные;
белые трубки содержат телевизионные кабели передачи данных;
трубы черного и серого цвета должны использоваться для прохождения электрических сетей;
наконец, фиолетовые трубы в основном предназначены для прохождения аудио- и видеосигналов.

Воздуховод

Воздуховод также можно использовать для того же типа работ, даже если он предпочтителен для наружной установки и если труба водонепроницаема. Кроме того, воздуховод может быть установлен без необходимости проведения кладочных работ, поэтому он намного дешевле, но, возможно, немного страдает эстетика. Предел в этих случаях трубопровода заключается именно в уменьшенном радиусе кривизны по сравнению с возможностями гофрированной трубы, хотя на рынке его можно найти и в виде спиральной оболочки для использования в поворотах на трассе. или в фитингах системы. Он явно более громоздкий и, как видно, может привести к невторостепенному эстетическому дефекту (с учетом того, что остается видимым), в отличие от гофра, не порождающего этих ограничений.

Характеристики и применение жесткой трубы

В отличие от гофрированной трубы, жесткая труба в основном используется при наружных работах, так как ее основной особенностью является водонепроницаемое уплотнение, препятствующее проникновению дождя, жидкостей и газов.
Это же свойство, в соответствии с правилами техники безопасности, требует его использования в помещениях, где существует опасность загрязнения электрических кабелей летучими газами или жидкостями: это может произойти, например, на домашних кухнях или в особых рабочих условиях, имеют этот уровень риска.

Другая важная особенность жесткой трубы продиктована тем, что ее установка видна за счет крепления к вставкам, которые, в свою очередь, крепятся к стене, затронутой установкой. Поэтому строительные работы не понадобятся, что значительно удешевит использование этого типа труб.

Тем не менее, как следует из названия, жесткая труба не может использоваться каждый раз, когда требуются кривые. Точнее, если в этих обстоятельствах будет выбрано ее использование, необходимо будет соединить эту трубку со спиральными каналами, которые могут служить фитингом для соединения нескольких жестких трубок с основанием.
Кроме того, при установке жесткого канала можно использовать жесткие кривые, которые имеют фиксированный угол в 90 градусов (с очевидным и неявным ограничением, представленным тем, что невозможно изменить направление другим способом).
В качестве альтернативы можно использовать гибкие изгибы спиральной оболочки, но и здесь есть ограничение, заключающееся в том, что фитинги предварительно собраны.

Поэтому необходимо провести предварительное изучение возможных комбинаций, чтобы найти ту, которая лучше всего соответствует характеристикам участка.

Таким образом, мы увидели, как выбрать, использовать ли гибкий гофрированный трубопровод или жесткую трубку. Необходимо учитывать как внутреннее или внешнее место, где будет размещено растение, так и тип материалов, с которыми это растение будет соприкасаться или может соприкасаться. Разумеется, при техническом проектировании системы также необходимо учитывать внутренние характеристики двух типов труб.
В дополнение к этим элементам установщик также должен иметь возможность рассмотреть возможные будущие разработки, которые могут поддерживать эти трубы, возможно, предусмотрев дополнительные вводы кабелей.
Способность рассмотреть все элементы перед проектированием электрической системы, а также предусмотреть возможные реализации, находится в компетенции монтажной компании.

Что такое гофрированный трубопровод?

Привет, мы возвращаемся.

В этом посте мы хотели бы поговорить о гофрированных трубах, возможно, вы назвали их гибкими трубами. Это то же самое. Но в этом посте мы говорили только о неметаллических электропроводах. Если вы хотите узнать больше о различных типах каналов, вы можете прочитать наш последний пост здесь.

Гофротруба представляет собой тонкостенную гофрированную трубку, влагостойкую и огнестойкую. Он гибкий, поэтому его можно сгибать вручную, а не нарезать резьбу из-за его гофрированной формы. Подробности можно посмотреть в Википедии.

Итак, первый вопрос: почему гофрированную трубу можно согнуть вручную, а жесткую нет?

Почему гофротрубу можно сгибать вручную?

Во-первых, большинство людей не задумывались об этом серьезно.

Мы анализируем физическую структуру. В соответствии с современным стандартизированным производственным процессом гофрированная труба, изготовленная в процессе экструзии пресс-формы, будет иметь шахматную компоновку в пределах фиксированной длины 100%, что означает, что 1/2 часть выступает, а остальная 1/2 часть вогнута. Таким образом, гофрированную трубу можно согнуть вручную, чтобы обеспечить достаточное пространство для напряжений. Он может поддерживать определенный диапазон деформации, чтобы адаптироваться к различным условиям установки.

По сравнению с жесткими трубами, которые необходимо сгибать или устанавливать по углам с помощью фитингов, гофрированные трубы можно сгибать вручную без специальных инструментов, что очень удобно и значительно снижает трудозатраты.

Короче говоря, цель конструкции гофрированного трубопровода — сгибать его вручную. Тогда вам нужно использовать только простые аксессуары, чтобы адаптироваться к большему количеству случаев установки. Просто он был оптимизирован с точки зрения структуры, так что даже электрические гофрированные трубки из того же материала можно сделать более гибкими.

Для чего используется гофротруба?

В Австралии мы обычно называем гофрированный кабелепровод, а в Северной Америке — гибкий кабелепровод. Однако в этой статье мы говорим об электрических кабелепроводах, поэтому цель, как правило, состоит в том, чтобы защитить провода и кабели в домах или коммерческих зданиях. И цели управления кабелем.

Но даже если это один и тот же гофрированный трубопровод, он обычно делится на легкий, средний и тяжелый Австралия. Основное различие между ними заключается в толщине стенки, легкий тип – самый тонкий, а тяжелый – самый толстый. Чем больше толщина стенки трубы, тем выше ее прочность и долговечность. Они аналогичны электрическим кабелепроводам из ПВХ Schedule 40 и кабелепроводам из ПВХ Schedule 80 в Северной Америке.

Конечно, для любителей самоделок есть более простой способ различать их по цветам. Гофрированные трубы для средних нагрузок обычно серого цвета, а гофрированные трубы для тяжелых условий — оранжевого. Конечно, это также общий стандарт для наших производителей, и он также следует этому руководству. Мы всегда добавляем разные тонеры в процессе производства, чтобы различать их.

Почему кабелепровод гофрированный?

В дополнение к частям, которые мы упоминали выше, гофрированный рукав можно сгибать, чтобы лучше адаптироваться к различным проектам. Он имеет следующие преимущества.

Защита проводов

Как и во всех гофрированных трубах, внешние силы могут серьезно повредить провода внутри. Особенно при длительном воздействии солнца на открытом воздухе или во влажной подземной среде он может эффективно предотвратить слишком быстрое старение проводов и защитить безопасность электричества.

Гибкий электрический провод может показать свои способности. Он может легко сгибаться по углам земли и избегать конфликтных зон при установке и строительстве под землей. Например, там, где вы прокладываете кабель Cat6, или есть много препятствий или окружающий электрический кабель, гофрированная труба может более эффективно обойти их и в то же время обеспечить отличную защиту вашего кабеля.

Управление проводами

Когда мы используем провода с разными характеристиками или различаем провода из разных помещений, мы можем легко отличить их по разным цветам или даже разным диаметрам кабельных трубок. Что доказано в практике установки, может сэкономить много человеческих ресурсов для исследования того, как проходит провод. Самое главное простота обслуживания в ближайшие пару лет.

Однако вы можете использовать комбинацию жестких труб и гофрированных труб для одновременной прокладки всех проводов в проекте. Добавляет набор дифференцированных сигналов, что позволяет быстро найти нужную группу в сложной схеме.

Коммерческие и гражданские дома

В соответствии со строгими законами об охране окружающей среды и требованиями безопасности использование высококачественных проводов и кабелепроводов может удовлетворить эти коммерческие или гражданские строительные проекты с высоким спросом. Например, недавно построенные больницы, гостиницы, лаборатории и другие объекты предъявляют строгие требования к отделочным материалам.

Наша недавно разработанная серия 3-го поколения LSZH (Low Smoke Zero Halogen) жестких кабелепроводов и гибких труб отличается более высокой ударопрочностью, химической коррозионной стойкостью и высоким классом огнестойкости (класс огнестойкости UL94 V-0). Он автоматически гаснет через 5 секунд после отключения источников огня. Выделяется только крошечный дым и на 100% не содержит галогенов, что означает повышение выживаемости людей при пожаре. Мы уже представили детали, и вы можете обратиться к нашей предыдущей статье.

Поэтому мы считаем, что отделочные материалы также будут развиваться в направлении экологичности и защиты окружающей среды, что является тенденцией.

Высокая термостойкость и химическая стойкость

Мы уже упоминали, что высокая термостойкость и химическая стойкость являются естественными преимуществами гофрированных труб и жестких трубопроводов из ПВХ.

По сравнению с металлическими трубами их химическая стойкость выше, и в процессе производства могут добавляться специальные добавки для защиты от обычных химических воздействий.

Что касается степени стойкости к высоким температурам, мы перечисляем следующее:

Трубка из ПВХ: от -25℃ до 100℃ (от -13℉ до 212℉)

Трубка LSZH, от -40℃ до 110℃ (-40 ℉ до 230 ℉)

Это температура, при которой оба могут поддерживать нормальную работу.

Охрана окружающей среды и защита от загрязнений

Уделение большего внимания экологичности и защите окружающей среды является тенденцией будущего. Такие материалы, как ПВХ-пластики, используются уже много лет, их теоретический срок службы составляет более 100 лет, и в настоящее время существуют более надежные технологии переработки. Так что его можно считать экологически чистым материалом.

Кроме того, благодаря легкому весу и доступной цене пластиковых труб стоимость их использования также ниже. И это может снизить трудозатраты и сократить цикл проекта, поэтому пластиковые трубы имеют незаменимые преимущества.

В чем разница между гофрированными трубами и жесткими трубами?

Как мы уже упоминали ранее, это не простое сравнение. Поскольку конструкция гофрированного трубопровода проще в использовании, его можно будет сгибать без каких-либо дополнительных специальных инструментов, чтобы адаптировать его к большему количеству проектов установки. Но у каждого есть свои плюсы и минусы.

Currugated Conduit

Pros,

Легко установить, может адаптироваться к различным случаям установки

Уменьшите используемый фитинг, а затем снизите затраты

Cons,

. имеют разные формулы и процессы, и сопротивление изгибу отличается.

Жесткий кабелепровод

Pros,

прочный и надежный

Широкий выбор аксессуаров может удовлетворить потребности почти всех проектов.

Минусы,

Нелегко сгибается и требует профессионального оборудования или аксессуаров

Немного более высокая стоимость установки

Итак, давайте кратко резюмируем, что два типа дополняют друг друга, и нет абсолютно лучшего или худшего. Нам нужно приобрести и использовать его в соответствии с нашими потребностями в реальном строительстве.

Можно ли использовать гибкие кабелепроводы на открытом воздухе?

Этот вопрос зависит от того, может ли приобретаемый вами электрический гофрированный кабелепровод противостоять УФ-излучению или нет, а также от УФ-излучения.

Пластмассовые трубы, особенно электрические трубы из ПВХ, имеют степень защиты от УФ-излучения. Но после добавления уникальной формулы в производственный процесс способность защиты от УФ-излучения значительно улучшилась. И этот вид трубопровода выглядит темно-серым.

Принимая во внимание различия в рецептурах различных производителей, способность защиты от УФ-излучения обычно тестируется третьей стороной, такой как SGS и другие организации. Они будут следить за процессом и использовать профессиональное оборудование для имитации гофрированной трубы, подвергаемой воздействию ультрафиолетового света в специальной камере для УФ-освещения, проверки старения гофрированной трубы и, наконец, получения подробных данных для оценки.

Если поставщик кабелепровода может предоставить официальные отчеты об испытаниях, его можно использовать на открытом воздухе и противостоять ультрафиолетовому излучению в течение длительного времени.

Насколько глубоко следует закапывать электропроводку?

Возьмем в качестве примера Австралию и США.

Соответствующие правила Австралии требуют, чтобы глубина прокладки общегражданских и коммерческих электрических проводов и труб не превышала 500 мм, а прокладка кабелей отдельных пользователей не превышала 300 мм при рытье земли. Для высокого напряжения она может быть более глубокой, достигая 750мм или даже более глубокой. Соответствующие правила NEC 300. 5 в США также показывают, что глубина заглубления электрического кабелепровода из ПВХ не должна превышать 18 дюймов или 450 мм. Глубина может достигать 600 мм (24 дюйма) для высоковольтного электричества в зависимости от случая.

Закопана ли проволочная трубка как можно глубже? Ответ — нет, потому что обслуживание будет более сложным, если зарыть его глубже. Более того, мы должны следовать национальным стандартам, а именно требованиям, связанным с NEC (Национальным электротехническим кодексом). В противном случае это может привести к нарушению правил и наказанию.

В требованиях подробно описаны выводы, сделанные разными странами после анализа качественной информации о местонахождении каждой страны. Другой момент заключается в том, что в вашей стране могли быть проложены кабели связи глубоко в земле или построены общественные объекты, такие как метро. Но мы не знаем, поэтому, если кабели будут проложены слишком глубоко, это вызовет проблемы с безопасностью.

Нужно ли приклеивать электрический гофрированный кабель?

Ранее мы уже обсуждали подобную тему и пришли к выводу, что нужно склеить стыки труб, что имеет два преимущества.

Во-первых, он может эффективно предотвратить ослабление соединения трубы, вызванное внешней силой или другими факторами, чтобы предотвратить прямой контакт внутреннего кабеля с воздухом;

Во-вторых, клей в месте соединения трубы наполнен более мелкими молекулами клея. Зазор в соединении устранен, что может сделать соединение трубы более прочным и одновременно улучшить водонепроницаемость. Избегайте просачивания подземных или грунтовых вод в трубопровод и повреждения проводов.

В чем разница между гофрированной и разъемной гофрированной трубой?

Обе трубы гофрированные, и технологический процесс не сильно отличается. Единственное отличие состоит в том, что в процессе производства созданного разреза секция не будет полностью закрыта, когда форма была спроектирована, таким образом, формируя форму отверстия. Так что их функции почти одинаковы.

Конечно, несмотря на то, что внешне они лишь немного отличаются друг от друга, в этом дизайне есть свои преимущества.
