Гофра для кабеля и проводов: виды, размеры (диаметр), монтаж

При реконструкции проводки или монтаже новой, ее рекомендуют «упаковывать» в защитную оболочку. Чаще всего используют гофрированные электротехнические трубы, которые обычно называют «гофра для кабеля и проводов». Она представляет собой круглый в сечении шланг с ребристой поверхностью. За счет ребристости значительно повышается ее гибкость.

Содержание статьи

  • 1 Зачем нужна гофра
  • 2 Виды гофры для прокладки кабелей
    • 2.1 Разновидности
  • 3 Из каких материалов
  • 4 Гофра для кабеля, размеры, цены
    • 4.1 Выбор размера
    • 4.2 Цены
  • 5 Монтаж гофротруб
    • 5.1 Монтаж проводки в гофре
    • 5.2 Особенности открытой прокладки на улице

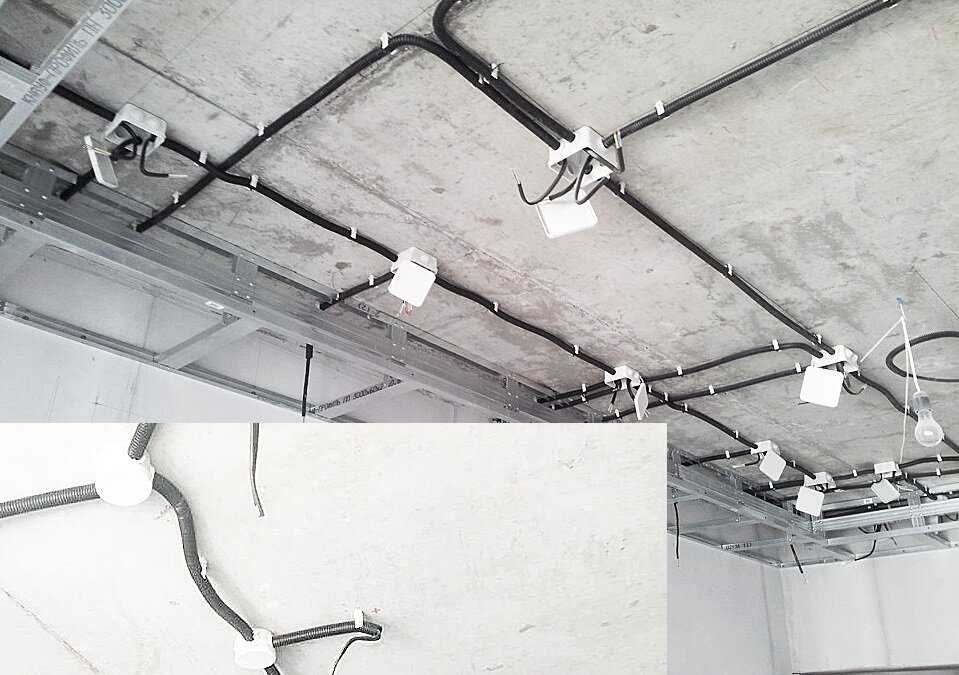

Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

Как видите, классификация идет по прочностным свойствам, что определяет область использования.

Разновидности

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

Металлическая и метало-полимерная гофра

Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

Из каких материалов

Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.

Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний.  Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов



Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее. При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета.

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

НазваниеТипВнешний диаметрВнутренний диаметрПротяжкаЦена за метрIPНазначение
Гофра ПВХлегкая16 мм11,4 ммда2,4 руб
Труба гофрированная ПНД чернаяДКС15,7 мм11,3 ммдаот 7,5 руб/м55для скрытой прокладки
Труба гофрированная ПНД чернаяДКС19,5 мм14,5 ммдаот 8,9 руб/м55для скрытой проводки
Труба ПНД красная двустенная жесткая50 мм41,5 ммда78,5 руб/м44для скрытой прокладки
Труба ПНД тяжелаятяжелая31 мм23,4 ммдаот 9,7 руб/м55скрытая прокладка
Труба ППЛ (полипропилен) гофрированнаялегкая19,7 мм14,8 ммдаот 28 руб/м55открыта, Скрытая прокладка
Гофротруба полиамидчерная21,2 мм16,8 ммнетот 52 руб/м68открытая, скрытая прокладка, стойкость к ультрафиолету
Гофротруба полиамидсерая21,2 мм16,8 ммдаот 48 руб/м68открытая, скрытая прокладка

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

  • Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
  • Сначала протянуть кабель, потом монтировать.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

виды, характеристики, особенности монтажа и выбора

Быстрые темпы строительства и потребность в экономии средств все чаще и чаще обуславливают необходимость прокладки электрической проводки открытым способом. Где кабельно-проводниковая продукция подвержена негативному воздействию окружающей среды и механических повреждений. Поэтому в соответствии с требованиями п.522.6.2 ГОСТ Р 50571.5.52-2011 в качестве дополнительной защиты в электропроводке может использоваться гофра для кабеля. Для чего она применяется и какими конструктивными особенностями обладает, мы рассмотрим в данной статье.

Назначение

Основным назначением гофры для кабеля является защита проводника, расположенного внутри. Однако, в зависимости от условий эксплуатации электропроводки или применяемых технологических процессов, назначение каждой конкретной марки может отличаться.

К примеру, в случае контакта с легко воспламеняемыми веществами или при прокладке электропроводки внутри помещений, где не допускается возникновение дыма, применяются марки гофрированной трубы с антипиренами или изготовленные из металла. Первые из них приводят к самозатуханию очага возгорания, а вторые вообще не подвергаются горению.

Марки с твердой оболочкой предназначены для дополнительной упругости в случае механического воздействия. К примеру, при укладке проводки внутри гипсокартонной стены, где при сверлении можно нарушить целостность изоляции.

Рис. 1. Воздействие механических услилий при заливке бетона

При заливке в бетонном полу или других конструкциях гофра предназначена для защиты кабеля от сдавливания массой стяжки. Также она упрощает последующую замену в случае необходимости. В случае возможного подтопления гофра предназначен для герметизации и защиты от влаги.

В случае наружной прокладки выполняет функции защиты от прямого воздействия солнечного ультрафиолета. Принимает на себя роль демпфера температурного расширения и сужения при изменении параметров окружающей среды.

Однако заметьте, наличие гофры не гарантирует механическую устойчивость к сверлу перфоратора или удару лопатой. Существует ряд воздействий, при которых кабель все равно пострадает и станет непригодным для эксплуатации. Также необходимо учитывать вид изделия и условия его применения. Так как неправильно подобранная гофра не сможет защитить кабель или будет выполнять возложенные на нее функции не в полной мере.

Виды и конструктивные особенности

Существует большое количество критериев, в соответствии с которыми производится разделение гофры для кабеля на виды и категории. Так, в соответствии с п.6.4 ГОСТ Р МЭК 61386.1-2014 по виду защиты от внешних воздействий можно выделить три категории:

  • Распространяющие горение или не распространяющие такового;
  • Имеющие защиту от коррозии или без таковой;
  • Степень защиты от проникновения твердых частиц или воды – обозначается индексом IP и нормируется согласно гл.5 и 6 ГОСТ 14254-2015;

Рис. 2. Пример армированной гофры и с протяжкой

Для усиления механической прочности защиты кабеля может применяться армированная гофра. Такая марка включает в себя стальную проволоку по периметру спирали.

Также существует категория гофрированных труб с протяжкой или без нее. Под протяжкой следует понимать наличие стального троса, который находится по всей длине изделия. А при необходимости, его можно использовать для облегчения процедуры протягивания кабеля внутри полости.

В зависимости от допустимого температурного режима выделяют нижний и верхний предел температур. Так, в соответствии с п.6.2 ГОСТ Р МЭК 61386.1-2014 существует пять нижних и семь верхних пределов:

Таблица 1: нижний предел диапазона температур

КлассификацияТранспортирование, монтаж и эксплуатация при температуре не менее, °С
1+5
2-5
3-15
4-25
5-45

Таблица 2: верхний предел диапазона температур

КлассификацияЭксплуатация и монтаж при температуре не более, °С
160
290
3105
4120
5150
6250
7400

В  соответствии с этими пределами определяется возможность эксплуатации, выполнения монтажных работ или транспортировки изделия.

Также все гофры можно разделить по материалу, из которого они изготовлены:

  • Поливинилхлоридные (ПВХ) – является одним из наиболее известных за счет низкой себестоимости. Не горит, но подвержена разрушению под воздействием ультрафиолета.
  • Полиэтиленовые – в зависимости от технологии изготовления различают гофры высокого и низкого давления, которые обозначаются ПВД и ПНД соответственно. Устойчивы к ультрафиолету, ряду нефтепродуктов, некоторых кислот и т.д.
  • Полипропиленовые – как и предыдущий вид изготавливаются из полимерного материала. Обладает хорошей устойчивостью к внешним факторам, не поддерживает горения.
  • Полиамидные – применяются в качестве защиты от проникновения влаги к кабелю.
  • Металлические – обладают хорошей устойчивостью к механическим воздействиям.

Рис. 3. Металлическая гофра

Не подвержены горению, разрушению маслами и другими активными веществами.

По количеству слоев различают однослойные и двухслойные гофры. В первом случае присутствует только один слой материала, а во втором существует внутренний и наружный.

Рис. 4. Пример двухслойной гофры

Технические характеристики

При выборе конкретной модели гофры для кабеля руководствуются основными техническими характеристиками изделия, к которым относятся:

  • Материал, из которого изготовлена гофра;
  • Степень пыле- влагоустойчивости;
  • Допустимый диапазон температур;
  • Устойчивость к горению;
  • Сопротивление электрическому току;
  • Геометрические параметры;
  • Механическая прочность.

Диаметр и толщина стенки

Габаритные размеры гофры позволяют определить ее совместимость с определенными видами кабеля и возможность размещения. Так, при установке внутри стен или необходимости проложить в просверленном отверстии, вы должны убедиться, что трубке хватит места, и вы не пережмете ее конструктивными элементами. В случае заливки в пол, необходимо знать высоту самой гофры, чтобы учитывать высоту заливки стяжки. Для этого используется наружный диаметр трубы, который можно узнать в ее паспортных данных.

Рис. 5. Соответствие диаметра гофры высоте заливки

У каждого кабеля также есть технические данные, к примеру, тот же ВВГ 3х6 будет иметь наружный диаметр 11,9 мм. Поэтому гофра для такого кабеля должна свободно вмещать его внутри. Из ряда 10.7; 14.1; 18.3; 24.5; 31.5; 39.6 наиболее подходящим вариантом будет 14,1 мм.

Толщина стенки позволяет определить устойчивость к механическим воздействиям. Чем толще стенка, тем большую нагрузку способна выдерживать гофра.

Материал и цветовое исполнение

Рис. 6. Разделение гофры по цвету

Современный рынок предлагает огромный выбор гофр для кабеля с различной цветовой палитрой. Но, сразу отметим, что никаких жестких требований относительно цвета нет. Поэтому все производители могут выпускать модели одного и того же цвета с абсолютно разными характеристиками. Как правило, труба белого и серого цвета выполняется из ПВХ, а красный, синий, черный являются атрибутами полиэтилена и полипропилена, полиамидные бывают черного и серого цвета.

Как видите, один и тот же цвет может принадлежать разным материалам, что также вносит некоторую сумятицу в отношении их свойств. Но если вы будете ориентироваться по внешним признакам гофры для кабеля, то далее рассмотрим наиболее часто встречающиеся варианты.

  • Белые – подходят для слаботочных цепей;
  • Серые  — для размещения кабеля электропроводки;
  • Черные или коричневые также хорошо подходят для распределительной цепи и подключения бытовых приборов;
  • Зеленые – предназначены для прокладки линий связи;
  • Красные – для монтажа силовых цепей на открытом воздухе;
  • Синие  — хорошо подходят для заливки в бетонные конструкции.

Данное распределение является рекомендательным, поэтому основной упор при выборе делается на технические параметры гофры для кабеля.

Прочностные характеристики

В зависимости от механической прочности существуют несколько видов гофры для кабеля. Так, в соответствии с п.6.1 ГОСТ Р МЭК 61386.1-2014 параметры прочности разделяются на сопротивление к удару, сжатию, сопротивление к изгибу, растяжению и способность переносить подвесную нагрузку.

Для каждой из категорий разработана своя градация прочности, поэтому рассмотрим пример для ударной устойчивости:

  • Очень легкая – минимальная величина сопротивления удару;
  • Легкая – слабая механическая устойчивость, но отличная гибкость;
  • Средняя – хорошо подходят для размещения в стенах;
  • Тяжелая – обладает большой толщиной стенок и плохой гибкостью, но является отличным вариантом для заливки в бетон;
  • Очень тяжелая – максимально прочный вариант, который может использоваться для прокладки в грунте или местах других механических воздействий.

Особенности монтажа и крепежа

Для крепежа гофры по стенам удобно использовать специальные клипсы или хомуты с дюбелями.

Рис. 7. Крепление гофры на дюбель

Если же вы планируете штробить стены, то ее следует располагать в штробе. За гипсокартонными конструкциями гофрированную трубу можно крепить к несущему профилю хомутами-затяжками.

Рис. 8. Крепление гофры хомутом-стяжкой

Заметьте, использовать шурупы или саморезы, которые повредят целостность наружного слоя нельзя.

Для перемещения в пространстве гофру можно поворачивать, но угол поворота, при этом, не должен превышать 90°. Длину одного отрезка рекомендуется делать не более 20 – 25м, при этом количество поворотов не должно превышать 4 – 5. Расстояние между поворотами должно быть не менее 3м. А если этот критерий выполнить не получается, делается распределительная коробка для изменения направления кабеля.

Категорически запрещено укладывать несколько гофр друг на друга. Они должны идти параллельно на расстоянии не менее 20 – 30 мм друг от друга. При необходимости пересечения, две линии располагаются строго перпендикулярно друг относительно друга.

При расположении за подвесными потолками и подобных нишах, в соответствии с п.14.15 СП 31-110-2003 выбирается марка гофротрубы из негорючего материала. Также учитывается степень защиты IP в зависимости от группы горючести материалов.

Как выбрать?

При выборе конкретной модели гофры для кабеля, проверьте, чтобы условия эксплуатации и допустимый температурный режим подходил для ваших условий. Если электрооборудование размещается в помещении с повышенной влажностью, гофра должна быть влагоустойчивой. В зависимости от предполагаемой нагрузки, выберите толщину стенки гофры.

Также можно ориентироваться по участку электрической цепи, на которую вы хотите установить гофру для кабеля:

  • Для осветительного оборудования будет достаточно гофры диаметром 16 мм;
  • На розеточные группы и выключатели нагрузки подойдет гофра для кабеля в 20 мм;
  • Питание от вводного щита до распределительной коробки лучше осуществлять гофром 25 мм;

Рис. 9. Подключение от вводного щитка

  • Кабель от общедомового щита до вводного в квартиру можно проложить в трубу 32 мм;
  • Для пересечения перекрытий между этажами берут гофры под кабель с диаметром в 40 мм.

Список использованной литературы

  1. Пантелеев Е.Г. «Монтаж и ремонт кабельных линий. Справочник электромонтажника.» 1990
  2. Филиппов А.С., Филиппов В.А. «Ремонт и монтаж кабельных линий, Практическое пособие» 2005
  3. Ю. Сибикин «Техническое обслуживание, ремонт электрооборудования и сетей промышленных предприятий.» 2019
  4. А.Б.Семенов «Проектирование и расчет структурированных кабельных систем и их компонентов» 2010
  5. Д.Федоров «Электропроводка в квартире Своими руками» 2016

Что такое гофрированный трубопровод? — AerosUSA

Защита кабелей и проводов должна сочетать в себе множество функций для оптимальной работы. Одной из наиболее распространенных проблем защиты кабелей является потребность в гибкости. Вот почему AerosUSA поддерживает огромный ассортимент гофрированных труб для любой отрасли.

Гофрированные трубы

имеют ребра, которые позволяют легко сгибать их без ненужного напряжения. Гофрирование позволяет кабелепроводу изгибаться по углам и в людных местах, защищая кабели. Этот метод можно использовать для создания трубок из полиамида, нейлона или даже полиуретана. AerosUSA обслуживает компании, которые работают в самых суровых и специализированных промышленных условиях, и мы являемся одним из ведущих поставщиков гофрированных труб в Северной Америке.

Просмотреть гофрированный рукав



Содержание

Гибкая гофрированная пластиковая трубка

— одна из самых распространенных разновидностей трубопроводов. Благодаря гофрированной конструкции его можно использовать для придания гибкости различным материалам, в том числе:

Полиуретан / ПУ

Гибкая гофрированная труба из полиуретана

подходит для многих применений и широко используется благодаря естественным преимуществам материала. Водостойкий полиуретан устойчив к коррозии, истиранию, химическим повреждениям, устойчив к микробам и обладает выдающимися качествами при низких температурах. Легкая конструкция облегчает обрезку для идеальной установки. Полиуретановый кабелепровод — отличное решение для легких работ.

Полипропилен/PP

Обладая полукристаллической структурой, полипропилен является гибким даже по стандартам пластика. Гофрированная гибкая неразрезная полипропиленовая труба обладает отличными изоляционными свойствами, что делает ее идеальной для защиты электропроводки. Его прочная конструкция, химическая стойкость и огнестойкость обеспечивают защиту в суровых условиях. Полипропиленовый кабелепровод также может быть разделен для легкой защиты при модернизации.

Полиамид/нейлон

Самозатухающий и нетоксичный гофрированный нейлоновый гибкий рукав является отличным методом защиты кабеля в зонах с риском возникновения пожара. Помимо устойчивости к проникновению жидкостей и газов, он обладает высокой устойчивостью к растворителям и кислотам. Нейлоновый гибкий кабелепровод легкий, но прочный, что позволяет использовать его в сложных промышленных установках, таких как защита кабелей машин.

AerosUSA закупает лучшие гофрированные трубы

AerosUSA предлагает широкий выбор гофрированных труб различных размеров для клиентов из различных отраслей. Нужна ли вам экономичная защита гибкого ПВХ, самозатухающие свойства нейлоновой трубки или превосходная защита гофрированной нержавеющей стали, у нас есть варианты.

Если вы не уверены, что вам нужно, один из наших знающих отраслевых экспертов будет рад обсудить ваш проект и указать вам правильное направление.

AerosUSA стремится обеспечить лучшее обслуживание клиентов в бизнесе. Поскольку наша компания была основана экспертами в области защиты кабелей, мы гарантируем, что каждый клиент получит быстрый ответ, быструю доставку и качественную продукцию. Позвоните по телефону 717-238-1444 сегодня, чтобы узнать, как мы можем удовлетворить ваши потребности в гофрированных трубах.

Свяжитесь с нами Позвоните нам сегодня

Проверка на точность: Джордж Симс.

Джордж Симс (George Sims) — лидер в области инженерных и сервисных услуг в области защиты и управления кабелями. Основное внимание уделяется 100% приверженности удовлетворенности клиентов. AerosUSA — небольшая, гибкая, независимая компания, ориентированная на наших клиентов.

что нужно, какой ПВХ или ПНД выбрать, монтаж проводов

Гофра для проводов в соответствии с правилами установки электрооборудования устанавливается при прокладке слаботочных сетей и электропроводки. Это связано с мерами безопасности, так как гофротруба для кабеля является прекрасным диэлектриком и защищает провода от механических и термических воздействий. Таким образом, гофра для проводки является дополнительной изоляцией.

Содержание

  1. Назначение гофры в электропроводке
  2. Дизайн изделия
  3. Преимущества электрогофры
  4. Типы и виды трубок
  5. Диаметр и упаковка
  6. Критерии выбора гофры для электрики
  7. Особенности монтажа

Назначение гофры в электропроводке

Электроустановочную гофру можно назвать одной из гофр для прокладки проводов

самые полезные и востребованные изобретения. Его характерной особенностью является переменное сечение. Труба имеет короткие участки с малым диаметром и тонкими стенками, а также участки с большим диаметром и толстыми стенками. Последние придают трубе жесткость, повышают ее устойчивость к механическим воздействиям, а первые позволяют ей принимать различные формы и даже растягиваться в определенных пределах.

Благодаря своей прочности и гибкости изделие широко применяется не только для электропроводки, но и в вытяжных каналах и системах вентиляции, в сплит-системах и кондиционерах для отвода конденсата, в сантехнике для подключения сливных сифонов к канализации, в автомобильной промышленности. Для электрических кабелей используется специальная электропроводочная гофра из ПВХ.

Дизайн изделия

Классификатор гофрированных труб

Если электрический шланг разрезать вдоль, профиль будет прямоугольным. Главной отличительной особенностью изделия является наличие во внутренней полости протяжки (тонкая стальная проволока — зонд, предназначенный для протягивания пучков в трубу). Для проводов, как правило, труба имеет серый цвет, а вот зарубежные гофры бывают красного и синего оттенков.

Гофры металлические, но чаще пластиковые. Это связано с более приемлемой стоимостью материала.

Преимущества электрогофры

Гофрированные трубы для электропроводки пользуются большим спросом, а в ряде случаев являются обязательными благодаря следующим преимуществам:

  • Длительный срок эксплуатации. При соблюдении правил монтажа и бережном отношении срок службы превышает 50 лет, сохраняются все свойства материала.
  • Небольшой вес, что значительно облегчает процесс транспортировки и последующего монтажа.
  • Если на стыке деталей установлена ​​резиновая прокладка, не бойтесь попадания влаги под трубу, сам материал водостойкий.
  • Материал экологически чистый, не распадается с годами на отдельные компоненты, не наносит вреда здоровью человека.
  • Негорючая гофра для электропроводки обладает отличной термостойкостью.
  • Материал изготовления не окисляется, не подвергается коррозии.
  • Высокая устойчивость к механическим воздействиям.
  • Не вступает в химическую реакцию с активными химическими веществами.
  • Диапазон рабочих температур от -20 до +60 градусов.

Из недостатков стоит отметить, что при температуре ниже -20 градусов полиэтиленовые трубы могут лопнуть.

Типы и типы труб

Выпускаются различные виды труб, так как они используются для кабеля UTP, силового, телевизионного и телефонного, а также для подземной, скрытой и наружной проводки. Различаются исполнением, конструкцией и материалом изготовления.

При изготовлении гофры используются следующие материалы:

  • Полиамид (ПА). Преимуществом материала является чрезвычайно надежная гидроизоляция.
  • Поливинилхлорид (ПВХ) пользуется спросом благодаря своим самозатухающим свойствам.
  • Полипропилен (ПП) — применяется для укладки в электропроводящие траншеи на этапе строительства по монолитной технологии.
  • Полиэтилен низкого давления (ПНД) — этот материал является самым гибким из всех существующих аналогов.
  • Полиэтилен высокого давления (ПВД) — применяется для прокладки скрытой проводки в пеноблоках, бетоне, кирпиче и других материалах, не подверженных горению.

Полиамид PPH HDPE

При прокладке электропроводки в гофре по деревянному потолку применяют армированные металлические жаропрочные материалы. При других обстоятельствах монтировать металлорукав нецелесообразно из-за его дороговизны.

Также есть декоративная труба, но она практически не используется для электропроводки.

Для различных условий использования и монтажа изготавливаются следующие виды гофрошлангов для электропроводки:

  • Тяжелые — Данная разновидность имеет более толстые стенки, что значительно повышает износостойкость и прочность изделия. Труба используется для монтажа под цементно-бетонную стяжку.
  • Светового типа используются для внутренней проводки. Эти шланги обладают превосходной гибкостью благодаря малой толщине стенок. Чаще всего их устанавливают под гипсокартон или другую облицовку.

Чтобы введение проводов в гофру не вызывало затруднений, последняя дополнительно оснащается стальной проволокой — зондом, расположенным внутри троса.

Диаметр и упаковка

Соотношение наружного и внутреннего диаметров гофры для проводов из разных материалов указано в таблице.

Металлические гофры Гофры из негорючего пластика
Outer surface diameter (mm) Inner surface diameter (mm) Outer surface diameter (mm)

Inner surface diameter (mm)

9,8 5,1 16 10,7
11 7,7 20 14,1
13,5 9,7 25 18,3
15,6 11,7 32 24,5
19 14,7 40 31,5
22 18 50 39,6
30,3 24,5
38 31,5
45 37,5
58 49,5
71,5 62,5
87,5 78

Строительный товар продается в бухтах. Длина легкого типа может варьироваться от 50 до 100 метров, а длина тяжелого от 2 до 25 метров. Для удобства транспортировки на заводе они упакованы в термоусадочную пленку из полиэтилена.

Критерии выбора гофры для электрики

Важно решить, какую гофру использовать для электропроводки в квартире или доме, так как безопасность нахождения в помещении превыше всего.

Критерии выбора, опираясь на которые, можно будет подобрать подходящее изделие:

  • В сопроводительном документе всегда есть информация о гибкости трубы, но несмотря на это, вам необходимо лично это проверить.
  • Современные рукава для электрических кабелей выпускаются с расчетом на допустимые нагрузки в диапазоне 125 — 4000 ньютон/см2.
  • Диапазон рабочих температур от -50 до +420 градусов.

Важно учитывать не только статические, но и ударные воздействия. В серийных гофрированных трубах максимальный порог составляет 6,7 кг на 100 мм2.

Особенности монтажа

Монтаж гофропроводки на бетонное основание, подвесы и соединение в коробе

Монтаж гофрированных труб имеет несколько этапов, основными из которых являются прокладка электрокабеля и крепление труб с проводкой к поверхностей, также стоит учитывать наиболее распространенные трудности, возникающие при использовании изделий.

Монтаж гофры делится на два вида — открытый и закрытый. Каждый из них имеет свои особенности.

  • В первом случае для фиксации шланга необходимо использовать специальные пластиковые хомуты. Они бывают разных размеров, выбор зависит от диаметра используемых гофрированных труб.
  • Зажимы размещаются с интервалом 30-40 см. Их крепят к поверхностям с помощью саморезов или дюбель-шурупов. Выбор зависит от материала, из которого выполнена поверхность (бетон, кирпич, дерево и т. д.).
  • Труба надежно зафиксирована в клипсах. Для этого гофра вдавливается в обойму до появления характерного щелчка. При правильно подобранных размерах исключается вероятность самопроизвольного выпадения трубы.
  • При скрытой установке можно использовать клипсы, но это очень неудобно, так как они занимают много места. Исключение составляет установка гофротрубы в стяжку, поверх которой будет нанесен большой слой строительных смесей, чтобы скрыть все неровности.
  • Для установки в стены используйте дюбельные стяжки, пластиковые скобы или любые самодельные варианты, вырезанные из тонкого листового металла.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
