как выбрать, чем закрыть, правильный монтаж

Компенсатор усадки остаточной деформации деревянного строения (сруба) – прочное винтовое приспособление, предназначенное для установки на (под) вертикальную опору, которая находится в непосредственной связи с основной конструкцией дома. Некоторые производители позиционируют его как регулировочный лифт или анкер, регулируемый по высоте.

Для чего нужен компенсатор усадки?

Деревянная стена естественной влажности при высыхании осаживается. Средняя усадка бревна составляет около 3-5 %, то есть на 3 метра высоты это составит 9-15 см. Колонны из бревна или профилированного бруса «садиться» не могут, поэтому, для того чтобы компенсировать проседание стены, под колонны или на колонны ставят усадочные домкраты. Опуская их уровень, усадку дома делают равномерной. Регулировка осуществляется пошагово в течение определенного промежутка времени. В конечном итоге удается добиться идеальной горизонтальности балок, избежать появления зазоров, искривления и обрушения постройки.

Как часто требуется подкручивать домкрат?

Первые месяцы и вплоть до года проверять и регулировать усадочные лифты требуется каждую неделю, так как основная усадка происходит именно в этот период. Далее компенсацию надо проводить не реже одного раза в месяц и проверять уровень в течение трех лет эксплуатации дома. Каждый раз приходится понижать уровень в среднем на полтора сантиметра. Постройка из бруса осаживается быстрее, чем бревенчатая. Скорость усадки также зависит от собственной тяжести постройки и от погодных условий, что также следует учитывать.

Как правильно подобрать компенсатор усадки?

При выборе регулировочных лифтов необходимо в первую очередь учитывать массивность строения. Ассортимент выпускаемых лифтов включает модели, рассчитанные на нагрузку по оси изделия от одной до десятков тонн. Эта величина зависит от размера используемой анкерной шпильки, а также площади и толщины опорных пластин (трапов). В зависимости от прогнозируемой нагрузки подбирается размер анкера-домкрата для будущего строения.

Геометрические параметры регулировочных анкеров:

• Размер площадок: 50х50, 100х100, 110х110, 120х120, 150х150, 250х250 мм.
• Толщина площадок: 4 – 20 мм.
• Диаметр шпиля: М20, М24, М30, М36, М48.
• Высота шпиля: 150 – 400 мм.

Чем больше площадь пластин и толще шпилька компенсатора, тем выше его нагрузочные характеристики. К примеру, простейшая модель из углеродистой стали со шпилькой М20 и пластинами 100х100 мм способна держать вес 1.6 тонны. А модель со шпилькой М30 и площадками 150х150 мм выдерживает нагрузку 3 тонны.

Рекомендации по выбору размера компенсатора усадки

• Выбирая винтовую опору для сруба, следует учесть, что размер ее площадок должен соответствовать диаметру вертикального столба и ширине горизонтальной опорной балки.
• Для одноэтажных домов, бань и хозпостроек применяются усадочные лифты со стороной площадки 100-120 мм, толщиной 4 мм. Диаметр резьбовой шпильки у таких моделей обычно 20 мм.
• Для тяжелых конструкций из бревен большого диаметра используются модели с трапами 150х150 мм из толстолистовой стали 6 или 10 мм с анкерным стержнем 24-30 мм.
• Для повышенных нагрузок компенсаторы усадок изготавливаются, как правило, на заказ. Толщина площадок у них может доходить до 20 мм, а диаметр стержня до 36 мм и выше.
• Длина шпильки усадочного домкрата подбирается с учетом размера и вида древесины, так как разные материалы характеризуются разным процентом усушки. Самая большая усадка отмечается у бревна (30-60 мм/м), самая низкая – у клееного бруса (10-30 мм/м). На практике чаше всего применяются регулируемые опоры с длиной шпильки 150 и 200 мм.
• При установке лифта под колонну на бетонное основание следует выбирать модели с крупными отверстиями в опорной площадке, которые предназначены под анкера по бетону.

Чем закрыть регулировочный механизм?

Если оставить данное усадочное приспособление открытым, то пострадает внешний вид строения, исчезнет иллюзия его целостности и монолитности. Для декорирования зазора между колонной и горизонтальным элементом, изготавливают кожухи под цвет древесины, которые одевают на столб. На время регулировки механизма они отодвигаются или снимаются в зависимости от конструкции.

На изготовление винтовых домкратов идет высокопрочная углеродистая или легированная сталь. Приспособления поставляются в сборе с усиленными шайбами и гайками высокого класса прочности. Толстая сталь опорной и ответной площадок обеспечивает необычайную жесткость и прочность конструкции. Все элементы данного механизма подвергаются оцинковыванию. Толщина покрытия должна быть не менее 50 мкм, что гарантирует долговременную защиту от коррозии.

Полезные советы


Обновлено: 19. 11.2020 11:02:37

Поставить оценку

Успешно отправлено, Спасибо за оценку!

Нажмите, чтобы поставить оценку

Компенсаторы усадки для сруба деревянного дома, под брус, бревно

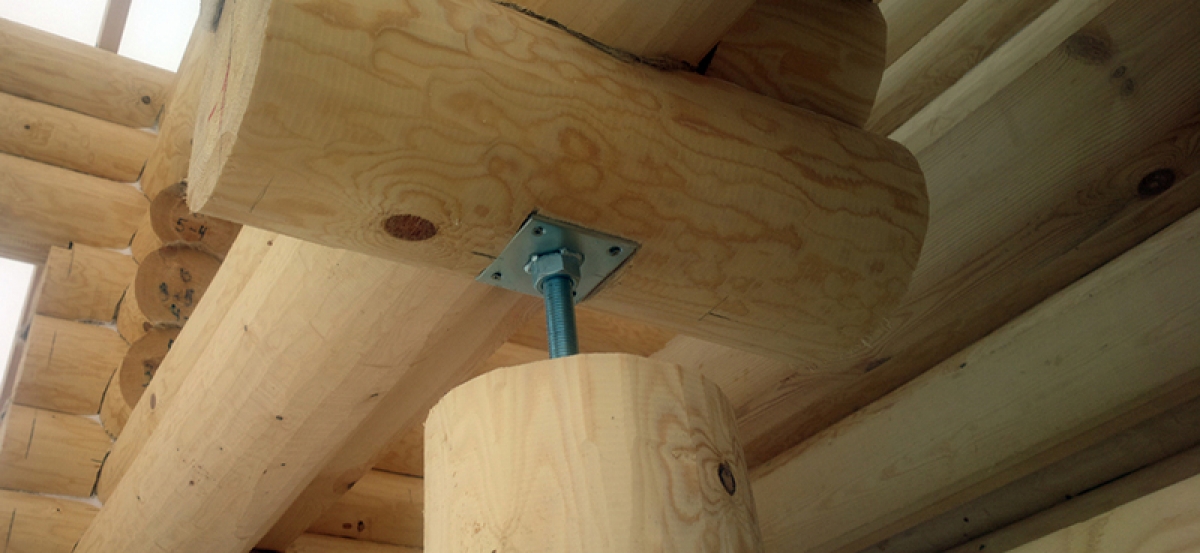

На фото показано, в какие места деревянного дома и деревянных срубов устанавливаются механические винтовые компенсаторы усадки. Компенсаторы усадки устанавливаются под опорные бревна (опорный брус) и предназначены для компенсации осадочных деформаций в срубах деревянных домов из бруса и оцилиндрованного бревна.

Компенсаторы усадки, или винтовые регулируемые опоры, применяются при строительстве деревянных домов из оцилиндрованного бревна или бруса при регулировке опорных, деревянных столбов по высоте. Регулируемые винтовые опоры сделаны из  прочной углеродистой  стали и выдерживают большие нагрузки. В настоящее время они широко применяются при монтаже домов из бруса, как в России, так и за рубежом.

Основное назначение компенсаторов усадки

Предназначение таких компенсаторов — равномерное распределение усадки деревянного бревенчатого сруба. Они имеют оцинкованное покрытие для защиты от ржавчины. Самый распространенный размер компенсатора усадки в диаметре 20-24 мм. Длина  винтовых опор от 120 до 150мм. Если необходима более длинная винтовая опора, ее можно изготовить на заказ в короткие сроки.

Пружинный компенсатор усадки

Фото: так выглядит пружинный компенсатор усадки предназначенный для принудительной стяжки бревен и бруса в деревянном бревенчатом срубе. Главный рабочий элемент – мощная стальная пружина.

Схема установки компенсатора усадки под вертикальный столб из бруса

Мнения экспертов

По мнению специалистов, винтовые компенсаторы усадки необходимо устанавливать в случаях, когда столбы из бревна или бруса поддерживают деревянные балки потолка первого этажа, или деревянные балки, межэтажные перекрытия в срубах, из бруса или бревна. Также необходимо ставить такие компенсаторы под столбы, которые держат открытую веранду деревянного дома или бревенчатого сруба.

Принцип  работы компенсаторов нагрузки заключается в том, что он выставляется под опорный деревянный столб или балку на максимально выкрученной высоте винтовой резьбы. Опорную площадку крепят саморезами к столбу или балке перекрытия, стропильной системы крыши сруба. Винт компенсатора выставляется в этом случае в максимально высокое положение.

Технология регулировки механизмов

В первоначальном варианте деревянный сруб из бруса или бревна в течение одного года необходимо осаживать на 6-9 см по всей  высоте стен сруба или бруса. Специалисты —  строители,  через два месяца приезжают на участок, где расположен построенный ими деревянный сруб и подкручивают гайки винтового компенсатора усадки в сторону скручивания, опуская тем самым опорную балку или опорный столб на 1-2 см по всему периметру здания. Для более точной регулировки, в таких случаях, всегда применяется уровень или гидро — уровень. Постепенно выставляя, таким образом, через каждые два месяца гайкой компенсатора по два сантиметра, специалист компенсирует естественную усадку сруба деревянного здания по всему периметру. Выполняя такие  по своему виду не хитрые манипуляции с помощью компенсатора усадки, Вы обезопасите себя от выполнения работы по переконопачению зазоров между бревнами или брусом, что очень важно, если Вы проживаете в таком доме в зимнее время суток, так как через образовавшиеся щели в дом из бруса может попасть влага и холод.

Где в Москве купить узлы?

После того, как Вам построили деревянный дом или баню из бревна или бруса, возвели рубленый дом, или деревянную кровлю, любой конфигурации и сложности, не забудьте позаботиться о приобретении и установке компенсаторов усадки. Не забывайте своевременно  скручивать гайку компенсатора самостоятельно или с помощью специалистов.

Фото: для бруса и бревна требуются разные по нагрузкам компенсаторы усадки.

Одновременно с компенсаторами усадки, вы можете купить из наличия, такие важные крепежные элементы для сруба, как деревянные круглые березовые нагели. Данные крепежи, совместно с металлическими компенсаторами усадки помогут вам качественно и надежно уложить бревна и брус при сборке вашей деревянной срубной конструкции.

Заказать, купить или уточнить наличие необходимых вам компенсаторов усадки для бруса и бревна Вы всегда сможете, позвонив нам по телефонам, указанным в разделе контакты.

Тематическое Видео:

применение домкрата регулируемого винтового усадочного для бруса, виды компенсаторов и принцип работы

1. Принцип работы
2. Разновидности
3. Где применяется?

Компенсаторы усадки — устройства, применяемые в деревянном домостроении для предотвращения такого явления, как усадка бруса или бревна . . Устанавливаются на этапе возведения здания или сооружения, обеспечивают необходимое давление на изменяемые элементы их геометрические параметры по мере высыхания. Особенности применения регулируемого винтового домкрата для бруса, других видов компенсаторов, принципы их работы следует изучить более подробно.

Принцип действия

Древесина – это материал, который подвергается определенным деформациям в процессе изменения влажности его волокон. Под воздействием атмосферной влаги, ветра, солнца происходит усадка, изменение объемов, нарушение герметичности стыков между собой. Все эти факторы особенно важны в жилищном строительстве. При использовании бревна и бруса естественной влажности практически неизбежно образование межвенцовых зазоров. … Компенсатор усадки помогает устранить этот неприятный эффект.

В зависимости от вида материалов ежегодная усадка достигает 2-5%, а на завершение процесса уходит до 3 лет. Это серьезная проблема при обустройстве дверных и оконных проемов, которые могут терять до 6-10 см. Это приводит к заклиниванию створок и другим сложностям.

Также не рекомендуется проводить внутреннюю отделку дома до окончания усадки. Материалы могут просто порваться.

Компенсаторы усадки внедряются в конструкцию сруба и позволяют в дальнейшем успешно управлять происходящими в нем процессами. В зависимости от наличия дополнительных регуляторов давление со стороны стойки остается постоянным или изменяется. Например, домкрат равномерно смещается ежемесячно в течение года, позволяя пройти усадке, не повреждая всей конструкции.

Основной принцип работы заключается в следующем.

1. Компенсатор устанавливается в наиболее уязвимых местах конструкции.
2. Удерживает коронки в заданном положении при деформационных и усадочных процессах.
3. Позволяет регулировать равномерность усадки. При установке на вертикальные столбы и колонны размеры зазоров рассчитывают заранее, и постепенно их уменьшают.
4. По завершении усадки съемные элементы удаляются, несъемные оставляются в конструкции здания или сооружения.

Применение деформационных швов позволяет избежать многих неприятных последствий, связанных с усыханием древесины, обеспечивает сохранение правильной геометрии всех швов.

Разновидности

Все используемые в строительстве усадочные компенсаторы принято делить на 2 большие категории: регулируемые и нерегулируемые. В зависимости от выбора и характеристик материала, наблюдаемых деформационных нагрузок, типы используемых устройств также могут различаться.

Пружина несъемная

Этот вид компенсаторов усадки представляет собой металлическое изделие, устанавливаемое в тело бруса или бревна на этапе строительных работ. Не удаляются из конструкции после завершения процесса строительства. Сама конструкция максимально проста: между стальными чашами расположена пружина, принимающая на себя деформационные нагрузки.

Для установки компенсаторов несъемных используется усадка, предварительное сверление отверстий в теле бруса или бревна . После установки роль таких компонентов в конструкции сводится к сохранению прижимной силы даже при изменении геометрии самого элемента. Пружинные компенсаторы хороши тем, что нейтрализуют последствия деформации, возникающие в результате перепадов температур, а не только при естественной усадке.

Для их установки выбирают зону стыковки, расположенную между 2-мя и более стенами. Именно здесь этот структурный элемент наиболее полезен и необходим.

Шуруп или домкрат

Этот тип съемных компенсаторов усадки состоит из 2-х параллельных пластин с опорным штифтом и гаек для фиксации опоры. При затягивании винтового элемента можно регулировать параметры давления со стороны деревянных конструкций. При этом компенсация изменений, вызванных естественной усадкой, отслеживается и производится на протяжении всего этого процесса. Винтовые или домкратные металлические изделия изготавливаются из оцинкованной стали. Характеризуются следующими показателями:

• 100-250 мм регулировка высоты шипа;
• сечение несущего элемента — от 15 до 30 мм;
• плиты размером от 100×100 мм до 250×250 мм.

Размерные параметры винтовых деформационных швов определяются размерной сеткой несущих балок, применяемых в деревянном домостроении. Плиты крепятся к элементам конструкции здания шурупами через специальные технологические отверстия. Винтовые компенсаторы наиболее удобны при использовании с брусом, так как обладают высокой несущей способностью, обеспечивают плотное прилегание распорок к поверхности дерева. В момент установки шпильке придается максимальная длина, а затем с помощью регулировочного винта подбираются ее размеры с учетом необходимого уровня провисания балки.

Нагели

Этот тип компенсатора усадки существует уже много веков и появился одним из первых. Ног — деревянный элемент, соединяющий венцы. Когда древесина высыхает, клин не дает измениться первоначально установленному расстоянию. Но этот способ подходит только для клееного бруса или срубов. Распиленный и профилированный материал дает более интенсивную усадку, силы дюбеля здесь будет недостаточно.

Дюбель выглядит как обычная, тщательно выточенная цилиндрическая планка из более твердых пород дерева, чем сама рама … Эта разница позволяет преодолевать деформационные нагрузки. Например, для хвойных построек используют дубовые или березовые штыри. Гвозди заменяют при сборке дома, их забивают в среднюю часть бруса, делая шаг 2000-2500 мм, предварительно сверлят отверстия в шахматном порядке. Стандартный диаметр березовой распорки 18-25 мм, длина 300-350 мм.

Корпус

Эти компенсаторы предназначены для установки в дверные и оконные проемы. Из сухого бруса собирается корпус, который выглядит как положенная на бок буква «Т». Распорку стыкуют по системе «шип-паз», на концах проема вырезают насечку, а на элементе кожуха вырезают гребень. Обсадные конструкции вставляются с 2-х сторон, а над ними уже крепится верхняя планка. Такая конструкция предотвращает деформацию и заклинивание оконных и дверных коробок в проемах.

Где применяется?

Основное применение компенсаторов усадки связано со строительством зданий и сооружений с горизонтальным типом кладки из бруса или бревна. В этом случае при усадке они дают наибольшую деформацию. Домкрат устанавливается с упором на вертикальные элементы, что позволяет в дальнейшем ставить его на выбранное основание. Эта технология полностью оправдана в тех случаях, когда конструкции создаются для продажи.

Винтовые компенсационные элементы чаще всего используются при наличии вертикальной опоры, соединенной с горизонтальным основанием. Регулируемая строительная усадка – единственный реальный способ контролировать изменение уровня влажности бруса или бревна. С помощью специальные компенсаторы позволяют избежать разрушения, растрескивания материалов, предотвратить образование трещин в стенах.

Виды компенсаторов усушки бруса представлены в следующем видео.
