укрепление стропильной системы изнутри, как укрепить, усилить крышу дома, ремонт деревянной конструкции

Содержание:

Усиливаем стропильные ноги
Как укрепить правильно и надёжно — правила усиления конструкции крыши
Работы по усилению стропильной системы
Ремонт поврежденной системы стропил
Рекомендации по укреплению стропильных систем изнутри

Усиливать систему стропил потребуется, если во время эксплуатации оказалось, что она не способна выдерживать требуемую нагрузку и начинает деформироваться. Ниже мы детально расскажем о том, как произвести усиление стропильной системы изнутри, чтобы устранить все ошибки, которые были допущены во время расчетов перед монтажом.

Усиливаем стропильные ноги

Вначале стоит отметить, что стропильная система дома, гаража, бани и иных построек должна вовремя проверяться на возможные повреждения и деформацию. Своевременное усиление стропил поможет предотвратить возможные разрушения кровли и огромные затраты на ремонт. Если будет повреждена крыша гаража, то от этого может пострадать автомобиль. Укрепление стропил может потребоваться для системы стропил любой разновидности. Для этого зачастую устанавливают расширяющие балки – «подмоги», подкосы или двусторонние накладки.

Если подбор стропил проводился с учетом прочностных характеристик, то их усилия на прогиб всегда будут соответствовать нужным показателям, которые регламентируются соответствующим СНиПом «Нагрузки и воздействия». Получается, что от нас понадобится увеличить поперечное сечение стропильных ног. Для усиления тонких стропил используют деревянные подмоги. Их крепят к нижнему поясу стропила в промежутке между стропилом и мауэрлатом. В роли крепежей в данном случае выступают стальные зубчатые пластины или хомуты с болтами.

Как укрепить правильно и надёжно — правила усиления конструкции крыши

Особенно тщательно нужно подойти к усилению элемента опирания неразрезной стропильной ноги на подкос. Все потому, что в таком месте не должно быть прогиба, а значит, сечение стропилины увеличивают при помощи накладок, которые устанавливают с двух ее сторон. Размеры накладок определяют, ориентируясь на расчетные параметры сечения с предельным изгибающим моментом. Крепление дощатых накладок осуществляется при помощи болтовых хомутов или гвоздей.

Накладкой может служить и установленная подмога, если увеличить ее длину и вывести ее за границу опирания на подкос. В таком случае она будет не только придавать пролету дополнительной жесткости, но и сможет увеличить опорные возможности данного узла.

В некоторых случаях чтобы улучшить эксплуатационные характеристики кровли, для нее изготавливают более крутые скаты. При этом старый каркас можно не разбирать, а собрать новую стропильную систему и соединить их между собой. Такое усиление стропильных конструкций позволит сделать новую крышу более жесткой, однако подкровельное пространство, которое служит мансардой или нежилым чердаком, при этом не увеличится. Соединить элементы конструкции между собой можно с помощью расшивки стропильных ног с двух сторон, закрепленной крестообразно.

Работы по усилению стропильной системы

Чаще всего разрушению подвергаются балки мауэрлата и стропильные ноги в нижней их части. Происходит это в результате плохой гидроизоляции мауэрлата от кирпичной стены из-за подтекания дождевых осадков и талой воды сквозь кровельное покрытие, либо по причине изначальной укладки недостаточно просушенных пиломатериалов. Кроме того, попадание влаги на деревянные конструкции может происходить вследствие засорения вентиляционных каналов или нарушения целостности пароизоляционной мембраны.

Выполнить усиление стропил крыши в нижней их части можно с помощью вспомогательных подкосов. Эти элементы фиксируются к нижнему краю стропильной ноги с упором в дополнительный лежень или мауэрлат. Придать полученной ферме дополнительную устойчивость можно, если слегка раздвинуть нижние концы подкосов. Если сделать упор подкоса на вспомогательно установленный лежень, можно устранить изгибающие усилия между мауэрлатом и подстропильными элементами.

Ремонт поврежденной системы стропил

Чтобы выполнить ремонт деревянных стропильных ног или мауэрлатной балки, обычно используются дополнительные накладки. Такой способ применяется, если оказались повреждены одиночные стропила. Фиксируют такие элементы гвоздями или болтами, опирая накладку нижней частью на мауэрлат и прикрутив ее вязальной проволокой.

Принимая решение, как усилить стропильную систему при наличии многочисленных повреждений, обычно используют прутковые протезы. При этом все деформированные и пришедшие в негодность деревянные элементы необходимо снять. Прежде всего, стропило фиксируют временными опорами, после чего демонтируют кусок кровельного настила и удаляют поврежденный участок. На его место крепят аналогичный элемент – «протез», изготовленный из свежей древесины. Для надежности он должен опираться на марала.

В случае необходимости замены отдельных участков мауэрлата, работы выполняются в такой последовательности:

• перед тем, как усилить крышу дома, под стропильный каркас устанавливаются временные опорные столбы;
• затем демонтируют поврежденный кусок балки мауэрлата;
• подготавливают балку соответствующего размера (около 1 метра) и надевают на шпильки, расположенные в кладке стены;
• затем на стену или балки перекрытия монтируют кусок лежня такого же размера;
• в конце стропила дополнительно фиксируют двумя подкосами, которые опираются на новую балку.

Рекомендации по укреплению стропильных систем изнутри

Вопрос, как укрепить стропила, возникает в тех случаях, когда необходимо устранить дефекты деревянных конструкций, которые появились в результате естественного износа или утраты жесткости деревянного каркаса и повреждения отдельных его элементов. Как правило, в первую очередь деформации подвергаются стропильные ноги, которые начинают прогибаться. Такое явление может возникать, если во время строительства дома или гаража установка стропил двухскатной крыши на сруб не была выполнена по всем правилам.

Место стыковки стропильных ног с коньковой балкой крыши является одним из самых важных. Если обнаружены малейшие отклонения, в этом месте следует укрепить стропила крыши как можно быстрее. Иногда для того, чтобы притянуть стропила к прогону или друг другу, используют домкрат. После этого стык как следует укрепляют перфорированной металлической полосой или деревянной накладкой с толщиной от 2 см. Устанавливают такую накладку под коньком.

На следующем этапе переходят к выравниванию стропил. Для этого применяется гидроцилиндр. Перед тем как усилить стропила и выполнить их выравнивание, изнутри к ним саморезами прикрепляют треугольные деревянные упоры. После их установки можно выпрямить стропильную ногу гидроцилиндром и установить распорку, которая в будущем защитит каркас крыши от воздействия внешних нагрузок.

Перед тем как укрепить крышу дома с помощью наращивания дополнительных брусьев, следует закупить материал необходимой ширины (она должна соответствовать или слегка превосходить сечение стропил) и длины. Сначала подготовленный брус крепится на стропильной ноге на саморезах. После этого просверливают ряд отверстий сквозь брус и стропило, чтобы эти элементы можно было зафиксировать шпильками.

Рассверливать отверстия следует с отступом в 30-50 см в шахматном порядке. Таким образом, достигается усиление сопротивляемости каркаса изгибающим усилиям. Сечение отверстий и крепежных шпилек должно соответствовать. Шпильки с резьбой продевают в подготовленные отверстия, надевают шайбы и закручивают самозатягивающиеся гайки. Они обеспечат качественное крепление и эксплуатацию кровли без необходимости подтягивать крепеж. Завинчивать гайку нужно до тех пор, пока не появится характерный скрип древесины.

Самостоятельное усиление стропил — Блог о строительстве

Подавляющее большинство каркасов под обустройство крыш и укладку кровельных покрытий используют рядовую древесину, купленную на ближайшем складе или даже просто на лесопилке. Такой подход упрощает жизнь строителям и создает головную боль хозяевам и жильцам, через несколько лет приходится стропильную систему подвергать ревизии, выбраковывать отдельные элементы и выполнять усиление стропил.

Содержание

• 1 Почему необходима ревизия и периодический контроль состояния стропильных конструкций
• 2 Ремонт и усиление соединений
• 3 Конструкционное усиление стропил
• 4 Ремонтное усиление стропильных балок
• 5 Заключение
• 6 Усиливаем стропильные ноги
• 7 Как укрепить правильно и надёжно – правила усиления конструкции крыши
• 8 Работы по усилению стропильной системы
• 9 Ремонт поврежденной системы стропил
• 10 Рекомендации по укреплению стропильных систем изнутри
• 11 Усиление стропильных ног
• 12 Укрепление нижних частей стропил
• 13 Укрепление подгнивших частей системы стропил
• 14 Некоторые советы по укреплению

Почему необходима ревизия и периодический контроль состояния стропильных конструкций

Дерево, как никакой другой материал, подходит для сборки каркаса крыши, но при этом деревянные стропила оказываются самой уязвимой частью конструкции. В теории древесина может легко простоять без потери основных прочностных качеств более 50 лет, но на практике обеспечить сохранность материала стропильных балок оказывается не так просто. Процессы гниения древесины, деформации и растрескивание из-за усыхания и неправильного распределения нагрузки зачастую могут привести к потере несущей способности конструкций стропильных ног.

Наиболее критичные зоны системы стропил можно перечесть по пальцам:

Опорная часть мауэрлата и стропильных ног;Места соединений и креплений подкосов или распорок, любых силовых элементов каркаса;Места опор стропил на коньковый брус;Срединные части висячих стропильных балок.

Важно!Нельзя использовать для изготовления стропил или других элементов каркаса пиломатериал, взятый непосредственно с лесопилки или на торговом складе. До использования доска и брус должны высохнуть под нагрузкой в сложенном состоянии пакете.

Чтобы правильно выполнить усиление, необходимо ясно представлять причины, по которым каркас начинает проседать или терять прочность:

Если собрать систему стропил из недосушенного или «больного» материала, распределение нагрузки на балки будет неравномерным, в результате часть балок будет перегруженной, а часть работать «вхолостую». Поэтому, прежде чем стараться провести усиление прогибающихся или подламывающихся стропил, необходимо снять и перераспределить нагрузку;Нижняя половина стропильных ног всегда находится в более тяжелом состоянии, особенно, если усиление при сборке было выполнено неправильно.

Любые точки опоры на стойках или подкосах, в местах соединения стропил с мауэрлатом заставляют балку стропило работать в самом тяжелом режиме – при знакопеременной циклической нагрузке. Именно в этой точке рвутся волокна древесины, и требуется правильное усиление;Нарушение условий вентиляции и удаления избытка влаги из подкровельного пространства. В этом случае поверхность стропил покрывается трещинами, что приводит к интенсивному поглощению влаги, развитию процессов гниения и деформации.

В этом случае усиление возможно лишь за счет замены пораженных участков, установки подкладных балок и элементов.

Ремонт и усиление соединений

На сегодня в строительстве каркасных крыш используется две основные технологии усиления – конструкционное и ремонтное. Конструкционный тип усиления подразумевает использование способов крепежа накладок, переходных и вспомогательных элементов, позволяющих концентрированную нагрузку превратить в распределенную. Например, соединение стропил в коньке можно выполнить креплением оголовков балок внахлест, но для наслонных стропильных балок рекомендуется выполнить усиление установкой стальных пластин или досок, скрепленных минимум 5-7 гвоздями или болтами.

Конструкционное усиление стропил

Очень редко когда удается построить каркас крыши простой установкой стропил, без использования элементов усиления — подкосов и распорок. Во-первых, такой способ устройства подойдет для очень небольших построек – дачных домиков или бани, а во-вторых, отказ от усиления потребует использования очень массивных и тяжелых балок и брусов, что увеличивает стоимость постройки крыши в разы. Даже для простого односкатного варианта кровли архитектор обязательно использует усиление в виде вертикальных опор и боковых подкосов.

Важно!Самым уязвимым и проблемным местом являются узлы соединения стропильных балок и элементов усиления. Если соединяемый участок выполнен неправильно, деформация и разрушение неизбежны.

Например, рассмотрим вариант усиления вертикальной стойкой длинномерного стропило. Если вместо подвижной опоры, как на схеме, использовать жесткое закрепление накладной пластиной, неизбежно создается изгибающий момент в месте крепления в коньке и увеличивается поперечная нагрузка на стропильной балке. Вместо разгрузки получается перенос и концентрация напряжений в самом уязвимом месте — центральной части балки.

Наиболее сложными в расчете и правильном выборе установки силовых элементов являются круглые и многоугольные каркасы, например, крыша — эркер или конусный вынос. На приведенном фото хорошо видно, насколько сложной и дорогой получается установка стропил на мауэрлате.

Внутренний ряд усиления балок опорными стойками имеет свой ряд затяжки и соединение с мауэрлатом.

Система несущих балок во многом напоминает вальмовое строение, особенно в части соединения нарожников с угловым каркасом ендова. Из-за большой длины наслонных стропил строители применили удлинение и одновременно усиление части балки, находящейся за точкой опоры на стойке. Стальные пластины гарантируют увеличенную прочность нижней части ската.

Ремонтное усиление стропильных балок

Самым простым примером усиления является увеличение стропил по длине.

Проще всего получить стропило большой длины – выполнить соединение двух коротких балок накладным отрезком доски или бруса. При этом в стропилах не используют усиление или соединение с помощью косого среза, широко применяемого для досок мауэрлата. Соединенные таким способом стропила не способны обеспечить необходимую поперечную жесткость балки.

Очень хорошо зарекомендовал способ усиления стропил в виде составной балки. В этом случае нижнюю половину стропило изготавливают в виде двух досок, набитых на щеки третьей стропильной доски, как на рисунке.

В качестве примера восстановительного или ремонтного усиления стропил можно указать установку подкладочной доски под балку, имеющую расслоение, трещину или остаточную деформацию. В самых проблемных случаях, когда заменить стропильную балку невозможно, выполняется усиление и восстановление несущей способности сборной фермой по схеме, приведенной на рисунке. Чаще всего такой вид усиления используется для наслонных стропил.

Усилению подвергается и опорная поверхность, например, если из-за недостаточно эффективной или неправильно организованной вентиляции подкровельного пространства конденсат, образующийся на пароизоляционной мембране, стекает к опорной поверхности деревянных стропил на мауэрлате. Если опорная часть балки сгнила или имеет поражение вредителями, ее вырезают и устанавливают стальной каркас, часто именуемый протезом.

Если деструктивные процессы коснулись и мауэрлата, возможно изменение одноопорной версии на двухопорную. В этом случае параллельно основной доске мауэрлата укладывается дополнительный брус, на который опирается усиливающий установленный элемент подкоса, забирающий на себя львиную долю нагрузки.

Нередко проседание и деформация каркаса происходит из-за неправильной установки и крепления гвоздями в тех местах, где необходимо использовать резьбовое соединение со стальными пластинами – накладками. Не следует удалять старый крепеж и пытаться восстановить соединение новыми гвоздями, это даст в лучшем случае временный эффект. Более надежным получается усиление с помощью накладных планок или металлических пластин с отогнутыми краями отверстий.

Заключение

Основное правило усиления заключается в том, что старое крепление не удаляется, в дополнение монтируются «помощники» — стальные или деревянные накладки, воспринимающие часть усилий. Если их использование не дает нужного эффекта, в таком случае приходится прибегать к установке полноценных силовых рам и ферм, но опять же без демонтажа стропил.

Содержание:

Усиливать систему стропил потребуется, если во время эксплуатации оказалось, что она не способна выдерживать требуемую нагрузку и начинает деформироваться. Ниже мы детально расскажем о том, как произвести усиление стропильной системы изнутри, чтобы устранить все ошибки, которые были допущены во время расчетов перед монтажом.

Усиливаем стропильные ноги

Вначале стоит отметить, что стропильная система дома, гаража, бани и иных построек должна вовремя проверяться на возможные повреждения и деформацию. Своевременное усиление стропил поможет предотвратить возможные разрушения кровли и огромные затраты на ремонт.

Если будет повреждена крыша гаража, то от этого может пострадать автомобиль. Укрепление стропил может потребоваться для системы стропил любой разновидности. Для этого зачастую устанавливают расширяющие балки – «подмоги», подкосы или двусторонние накладки.

Если подбор стропил проводился с учетом прочностных характеристик, то их усилия на прогиб всегда будут соответствовать нужным показателям, которые регламентируются соответствующим СНиПом «Нагрузки и воздействия». Получается, что от нас понадобится увеличить поперечное сечение стропильных ног.

Для усиления тонких стропил используют деревянные подмоги. Их крепят к нижнему поясу стропила в промежутке между стропилом и мауэрлатом. В роли крепежей в данном случае выступают стальные зубчатые пластины или хомуты с болтами.

Как укрепить правильно и надёжно – правила усиления конструкции крыши

Особенно тщательно нужно подойти к усилению элемента опирания неразрезной стропильной ноги на подкос.

Все потому, что в таком месте не должно быть прогиба, а значит, сечение стропилины увеличивают при помощи накладок, которые устанавливают с двух ее сторон. Размеры накладок определяют, ориентируясь на расчетные параметры сечения с предельным изгибающим моментом. Крепление дощатых накладок осуществляется при помощи болтовых хомутов или гвоздей.

Накладкой может служить и установленная подмога, если увеличить ее длину и вывести ее за границу опирания на подкос. В таком случае она будет не только придавать пролету дополнительной жесткости, но и сможет увеличить опорные возможности данного узла.

В некоторых случаях чтобы улучшить эксплуатационные характеристики кровли, для нее изготавливают более крутые скаты.

При этом старый каркас можно не разбирать, а собрать новую стропильную систему и соединить их между собой. Такое усиление стропильных конструкций позволит сделать новую крышу более жесткой, однако подкровельное пространство, которое служит мансардой или нежилым чердаком, при этом не увеличится. Соединить элементы конструкции между собой можно с помощью расшивки стропильных ног с двух сторон, закрепленной крестообразно.

Работы по усилению стропильной системы

Чаще всего разрушению подвергаются балки мауэрлата и стропильные ноги в нижней их части. Происходит это в результате плохой гидроизоляции мауэрлата от кирпичной стены из-за подтекания дождевых осадков и талой воды сквозь кровельное покрытие, либо по причине изначальной укладки недостаточно просушенных пиломатериалов. Кроме того, попадание влаги на деревянные конструкции может происходить вследствие засорения вентиляционных каналов или нарушения целостности пароизоляционной мембраны.

Выполнить усиление стропил крыши в нижней их части можно с помощью вспомогательных подкосов.

Эти элементы фиксируются к нижнему краю стропильной ноги с упором в дополнительный лежень или мауэрлат. Придать полученной ферме дополнительную устойчивость можно, если слегка раздвинуть нижние концы подкосов. Если сделать упор подкоса на вспомогательно установленный лежень, можно устранить изгибающие усилия между мауэрлатом и подстропильными элементами.

Ремонт поврежденной системы стропил

Чтобы выполнить ремонт деревянных стропильных ног или мауэрлатной балки, обычно используются дополнительные накладки. Такой способ применяется, если оказались повреждены одиночные стропила. Фиксируют такие элементы гвоздями или болтами, опирая накладку нижней частью на мауэрлат и прикрутив ее вязальной проволокой.

Принимая решение, как усилить стропильную систему при наличии многочисленных повреждений, обычно используют прутковые протезы. При этом все деформированные и пришедшие в негодность деревянные элементы необходимо снять.

Прежде всего, стропило фиксируют временными опорами, после чего демонтируют кусок кровельного настила и удаляют поврежденный участок. На его место крепят аналогичный элемент – «протез», изготовленный из свежей древесины. Для надежности он должен опираться на марала.

В случае необходимости замены отдельных участков мауэрлата, работы выполняются в такой последовательности:

перед тем, как усилить крышу дома, под стропильный каркас устанавливаются временные опорные столбы;затем демонтируют поврежденный кусок балки мауэрлата;подготавливают балку соответствующего размера (около 1 метра) и надевают на шпильки, расположенные в кладке стены;затем на стену или балки перекрытия монтируют кусок лежня такого же размера;в конце стропила дополнительно фиксируют двумя подкосами, которые опираются на новую балку.

Рекомендации по укреплению стропильных систем изнутри

Вопрос, как укрепить стропила, возникает в тех случаях, когда необходимо устранить дефекты деревянных конструкций, которые появились в результате естественного износа или утраты жесткости деревянного каркаса и повреждения отдельных его элементов. Как правило, в первую очередь деформации подвергаются стропильные ноги, которые начинают прогибаться. Такое явление может возникать, если во время строительства дома или гаража установка стропил не была выполнена по всем правилам.

Место стыковки стропильных ног с коньковой балкой крыши является одним из самых важных. Если обнаружены малейшие отклонения, в этом месте следует укрепить стропила крыши как можно быстрее.

Иногда для того, чтобы притянуть стропила к прогону или друг другу, используют домкрат. После этого стык как следует укрепляют перфорированной металлической полосой или деревянной накладкой с толщиной от 2 см. Устанавливают такую накладку под коньком.

На следующем этапе переходят к выравниванию стропил.

Для этого применяется гидроцилиндр. Перед тем как усилить стропила и выполнить их выравнивание, изнутри к ним саморезами прикрепляют треугольные деревянные упоры. После их установки можно выпрямить стропильную ногу гидроцилиндром и установить распорку, которая в будущем защитит каркас крыши от воздействия внешних нагрузок.

Перед тем как укрепить крышу дома с помощью наращивания дополнительных брусьев, следует закупить материал необходимой ширины (она должна соответствовать или слегка превосходить сечение стропил) и длины. Сначала подготовленный брус крепится на стропильной ноге на саморезах. После этого просверливают ряд отверстий сквозь брус и стропило, чтобы эти элементы можно было зафиксировать шпильками.

Рассверливать отверстия следует с отступом в 30-50 см в шахматном порядке. Таким образом, достигается усиление сопротивляемости каркаса изгибающим усилиям. Сечение отверстий и крепежных шпилек должно соответствовать.

Шпильки с резьбой продевают в подготовленные отверстия, надевают шайбы и закручивают самозатягивающиеся гайки. Они обеспечат качественное крепление и эксплуатацию кровли без необходимости подтягивать крепеж. Завинчивать гайку нужно до тех пор, пока не появится характерный скрип древесины.

Усиление стропильных конструкций может потребоваться в тех случаях, когда еще на стадии проектирования или строительства сооружения были допущены ошибки. Неправильно рассчитанные нагрузки или свойства материала могут привести к частичной деформации крыши, а то и к ее полному разрушению. В этом случае усиление стропил становится остро необходимой процедурой, которая может спасти ваш дом.

Способы усиления стропильной системы.

Стропила, являющиеся основой любой крыши, необходимо периодически проверять на наличие каких-либо дефектов или повреждений, образовавшихся при эксплуатации крыши. В случае обнаружения таковых, необходимо усилить и укрепить стропильную систему дома, гаража, сарая, бани или иных построек. Ошибки при монтаже и расчетах могут возникнуть при любом типе стропильных систем, поэтому домашним мастерам необходимо умение по усилению стропил для каждой из них.

Усиление стропильных ног

Устройство стропильной системы.

Усиление стропил может проводиться несколькими способами, подробно основные из них будут рассмотрены ниже.

Эти способы могут применяться как по отдельности, так и в своей совокупности. В каждом конкретном случае домовладельцы сами должны решить данный вопрос. Но лучше всего не экономить и учесть, что разрушение крыши над тем же гаражом может повредить автомобиль и причинить существенный материальный ущерб, не говоря уже об опасности деформации конструкции крыши дома.

Итак, усиление несущих функций осуществляется с помощью:

«подмог», балок, которые принимают на себя часть нагрузок, приходящихся на конструкцию стропил;установки подкосов;двусторонних накладок.

Подмоги устанавливаются в тех случаях, когда были проведены неверные расчеты нагрузок на стропила, и в итоге требуется увеличение поперечного сечения балок, удерживающих конструкцию всей крыши. Провести такое усиление довольно легко, для этого нужно эту дополнительную балку установить и закрепить между мауэрлатом и подстропильной ногой. Крепится она либо болтовыми хомутами, либо специальными стальными пластинам с зубцами.

Основные виды стропильных систем.

Место наложения стропильной ноги на подкос также требует особого внимания домовладельца, так как именно в этом месте возникает максимальное давление на изгиб. В качестве наглядности вспомните, как вы в детстве ломали через колено палку, именно роль колена и выполняет подкос. Чтобы уменьшить нагрузку и риск деформации неразрезных стропил в том месте, где они опираются на подкос, советуем увеличить сечение бруса за счет обшивки его накладками из досок.

Толщина накладок зависит от расчета необходимого сечения для конструкции при планируемых нагрузках на изгиб. Соединяются стропила с усиливающими накладками с помощью различных крепежных элементов, но чаще гвоздями или специальными болтами. Если при этом длину подмоги продлить за точку опоры, то можно увеличить не только прочность балки, но и весь соединительный узел.

Иногда в проекте может быть ошибка в определении угла ската крыши, и эксплуатация выявляет этот просчет.

Например, при недостаточно крутом скате скапливается снег, который может повредить крышу. В этом случае появляется необходимость привнести некоторые изменения в конструкции стропил. Для этого к старым элементам с помощью дощатых стенок и гвоздей прикрепляют новые части стропил, благодаря чему новообразованные фермы становятся более жесткими и меняют уклон крыши в нужную сторону.

Данный способ позволит вам внести изменения в стропильные конструкциии при этом не разбирать всю крышу заново, правда, и особых изменений в подкрышное пространство внести не удастся, так как ни увеличить, ни как-то конфигурировать его не получится.

Укрепление нижних частей стропил

Схема усиления стропил накладками.

Стропильная конструкция крыши у любого строения наиболее уязвима в своей нижней части, именно там она чаще всего и требует усиления — это низ стропильных ног и брус мауэрлата. Причиной этой уязвимости является то, что именно в зоне контакта дерева и кирпичной кладки чаще всего образуется конденсат и происходит попадание влаги в случае нарушения целостности кровли. Еще одной причиной является использование некачественной древесины, которая была либо сырой, либо просушена с нарушением технологий.

Все это приводит к образованию гнилостных процессов в древесине и ее разрушению. Поэтому при строительстве важно уделить внимание выбору качественного материала и обеспечить надежную гидро- и пароизоляцию. Отсутствие или неправильное функционирование вентиляционных продухов также может стать причиной скопления влаги и разрушения древесины.

Для усиления каркаса крыши в этом случае используют подкосы. Они крепятся к нижней оконечности стропильной ноги и упираются мауэрлат или лежень.

Число таких дополнительных подкосов зависит от вашей ситуации. Для придания дополнительной устойчивости подкосы крепятся немного под наклоном, то есть нижняя их часть чуть раздается в стороны. Именно упор в лежень позволит снять воздействие изгибающей деформации на пролет стропил в этой части.

Укрепление подгнивших частей системы стропил

Схема усиления стропил дополнительными подкосами.

Если все же не удалось уберечься от разрушительного воздействия гнили на древесину, можно попробовать укрепить поврежденные участки стропил или мауэрлата вашего дома или гаража. Если речь идет об одном случае повреждения стропил, то можно обойтись деревянными дощатыми накладками. Крепятся они гвоздями или болтами, при этом своей нижней частью доски накладки должны упираться в мауэрлат, для обеспечения дополнительной надежности фиксации, при этом накладки в этом месте лучше прикрепить к мауэрлату с помощью стальной проволоки.

Но если речь уже идет о массовом повреждении стропил, когда деформация или гниль обнаруживается на многих стропилах, то необходимо применить специальную систему протезов. Данные протезы делаются из стальных прутьев и крепятся на неповрежденный участок конструкции, в то время как деформированная часть попросту удаляется.

Для данной операции необходимо зафиксировать стропило специальными временными подставками и удалить поврежденную часть (для этого придется разобрать часть кровли). Затем следует вырезать аналогичного размера протез из такого же дерева и установить его на место удаленного участка, нижней своей частью он должен упираться в мауэрлат. Стальные прутья протеза обеспечивают дополнительную фиксацию всей конструкции.

Если укрепления с частичной заменой требует не нога стропила, а мауэрлат, то необходимо провести следующие манипуляции:

фиксируются временными подпорками стропила каркаса крыши;прогнивший участок мауэрлата вырезается и удаляется;в кладку вбиваются стальные костыли, на которые укладывается брус нужного сечения, длиной не менее одного метра;на перекрытие устанавливают кусок лежня длиной равной брусу;затем нога стропила фиксируется с двух сторон подкосами, которые опираются на только что установленную балку.

Некоторые советы по укреплению

Работы по усилению стропил любой крыши — это целый комплекс работ, в который входят различные операции по исправлению деформации и разрушения самих деревянных элементов либо места их скрепления.

Узлы крепления стропильной системы.

Деформации чаще всего выражаются через искривление и образование трещин в брусьях и досках стропил и других деревянных элементов крыши, но иногда вмешательство требуется и когда необходимо исправить некачественное скрепление между собой частей системы.

В последнем случае стоит обратить внимание на ключевые места соединения. Прежде всего, убедитесь в надлежащей фиксации стропил и конка вашей крыши, в этом узле очень часто возникают проблемы при недостаточной внимательности при монтаже.

При исправлении дефектов необходимо добиться максимально плотной стыковки стропил и конькового бруса, в этом может помочь использование специального домкрата.

Для качественного укрепления данного узла используют различные методики. Крепится данный узел с помощью либо специальной стальной полосы с перфорированными отверстиями, либо различных деревянных дощатых накладок, либо насаживая стропила на стальной крепежный болт. В каждом из этих способов можно выделить несколько вариантов, например, деревянные накладки могут крепиться как выше, так и ниже конькового бруса, существует и несколько разновидностей металлических пластин для надежной фиксации стропил и накладок.

Есть некоторые секреты и при исправлении прогиба стропил. Для этого на внутренней стороне балок надежно крепятся специальные деревянные упоры, после чего с помощью домкрата стропила выпрямляются, и между ними поочередно вставляются прочные перемычки-распорки. Такая система поможет противостоять внешнему давлению на крышу и стропила и остановить деформацию последних.

При укреплении ног стропил через наращивание брусом необходимо правильно подобрать его параметры. По ширине он должен быть либо равным стропилу, либо чуть шире. Для удобства монтажа брус крепят саморезами к стропильной балке, а затем проделывают насквозь отверстия через оба элемента, после чего насаживают всю конструкцию на специальные стальные болты или шпильки.

Эти отверстия лучше сверлить в шахматном порядке, что увеличивает сопротивляемость конструкции нагрузкам при деформации на изгиб. Диаметр сверла и крепежных шпилек должен быть равным.

Крепеж выполняется стальными шпильками самоконтрящимися гайками и шайбами. Такая конструкция не только проста в монтаже, но и надежна в эксплуатации. Она не разболтается и продержится столько, сколько выдержит древесина.

Источники:

• bouw.ru
• kryshadoma.com
• 1poderevu.ru

Дневник №29: Стропила и арматура: слова и грязь

Среди волнения по поводу изучения нового навыка легко забыть, что приобретение новых взглядов и поведения — это только начало. Остальное — повторение — подкрепление. Физически нашему телу нужно время, чтобы создать нейронные карты, которые инициируют, направляют и закрепляют незнакомые движения. Психологически компетентности можно достичь, только возвращаясь к деятельности достаточное количество раз, чтобы привыкнуть к ней. Только тогда мы сможем отойти от сиюминутности задачи настолько, чтобы начать замечать более тонкие детали исполнения, которые ведут к дальнейшим размышлениям и, в конечном счете, к экспертизе.

Дэн и Шон проделали исключительную работу, постепенно помогая мне развивать свои плотницкие навыки до такой степени, что теперь я могу выполнять определенные задачи почти полностью самостоятельно. На этой неделе Дэн поручил мне установить последние три окна в пристройке к дому. В то время как Дэн и Шон оба консультировали меня, а также помогали установить окна на место, я смог выполнить каждый шаг в этом процессе самостоятельно.

Я начал с того, что с помощью Skilsaw вырезал существующий сайдинг в 2-дюймовом бордюре. Это дало достаточно места для установки окон.

Облицовка

Затем Дэн и Шон помогли мне установить окна и выровнять их. Затем я их вкрутил. Последний шаг — покрыть бордюры окладом Polyken. Чтобы вода не попала за окно, строители всегда сначала устанавливают нижнюю полосу гидроизоляции, затем боковые полосы и, наконец, верхнюю полосу. Таким образом, любая вода или влага будут направлены вниз на перекрывающийся кусок гидроизоляции.

Окна с окладом

Чтобы закончить это окно, нам все еще нужно добавить сайдинг и обрезать его — я с нетерпением жду, когда научусь это делать. Установка Windows — не очень сложная задача, но приятно осознавать, что я развиваю способность связывать несколько базовых навыков в одно полезное занятие с относительной автономией. Это освобождает Дэна и Шона, чтобы они могли сосредоточиться на более сложных задачах. Простые задания, подобные этой, усиливают мое усвоение элементарных методов строительства.

Другим важным видом подкрепления является дополнительная рабочая сила. Дэну предстоит операция на колене 8 октября, и он хочет, чтобы основная часть этого проекта была завершена к тому времени. Поскольку теперь я достаточно опытен, чтобы помогать Шону с большинством задач по установке, Дэн решил нанять кого-нибудь, чтобы помочь ему переместить и нарезать дерево для крыши. Это ускоряет строительство крыши, позволяя нам с Шоном оставаться на крыше, пока Дэн и его помощник доставляют нам материалы.

Дэн и Мэтт вырезают стропила

Мне было очень приятно приветствовать Мэтта на рабочем месте. Мэтт — племянник жены Дэна, уроженец Гумбольдта с впечатляющим и разнообразным прошлым. Бывшая звезда Eureka High Track, Мэтт получил стипендию для учебы в Джорджтаунском университете в 90-х годах, где он изучал английскую литературу. После колледжа он три года жил на Гавайях и работал барменом. Он также работал высококвалифицированным пожарным Hotshot, борясь с лесными пожарами на западе Америки. Как и я, Мэтт получил сертификат преподавателя английского языка в Университете Гумбольдта, но решил, что преподавание ему не подходит. Мэтт также является гордым отцом семимесячной дочери по имени Эсме. Он добавил восхитительный новый оттенок в нашу групповую динамику. Мне нравится говорить с ним о книгах, а также слушать о его опыте пожаротушения; Я с нетерпением жду возможности узнать его поближе, когда мы закончим этот проект.

Мэтт столь же усерден, сколь и вдумчив. Он сразу же помог ускорить прогресс команды, очистив значительную часть черепицы и убрав свес крыши, который мешал нам навешивать потолочные балки. Затем все четверо работали вместе, чтобы вырезать, разместить и закрепить балки.

Новые балки (светлое дерево) и старые (темное дерево)

В старом гараже мы заполнили существующие балки, чтобы все они были на расстоянии 16 дюймов от центра. Эти балки обеспечивают основу для поддержки половиц чердака. Нам пришлось положить там частичный настил, потому что в этой части чердака будут установлены наши новые водонагреватели по требованию и система принудительного воздушного отопления. Балки также будут служить гвоздями для гипсокартона потолка.

Установка новых балок в старом гараже была тяжелой работой, связанной с постоянным подъемом по лестнице и преодолением тесноты и грязи. Эта работа дала мне первый опыт законного разочарования в строительной задаче, которая, как я думал, должна быть легкой для меня. Теперь я достаточно хорошо знаком с гвоздезабивными пистолетами и не ожидаю, что буду забивать гвозди неправильно, но во вторник я неоднократно забивал гвозди, которые были слишком мелкими, а это означало, что мне обычно приходилось выкапывать их, чтобы я мог забивать новые. Мое нетерпение и раздражение привели к значительной потере концентрации, что привело к тому, что я случайно выстрелил гвоздем под углом, так что он не попал в дерево и срикошетил по комнате. К счастью, никто не пострадал. Меня огорчила эта оплошность, поэтому удивительно беззаботная реакция Дэна и Шона стала долгожданным сюрпризом. Они мягко призвали меня успокоиться и работать медленнее. «Ты не первый, кто это делает», — сказал мне Шон, посмеиваясь. «Просто сделай глубокий вдох». Они заметили, что я уже корю себя за такое бездумное и потенциально вредное поведение, и помогли мне отшутиться, вместо того, чтобы еще больше напрягать меня.

Это был хороший урок: никакая работа не должна выполняться так быстро, чтобы это стоило риска причинения вреда мне или (что более важно) любому из прекрасных людей, с которыми мне посчастливилось работать. Помимо всего прочего, эти ребята — командные игроки, всегда стремящиеся поддержать и подкрепить усилия других.

На следующий день, вернувшись домой с утра на туманной ферме Туле, я увидел волнующее зрелище:

Шон устанавливает коньковый брус для новой крыши

Этот горизонтальный коньковый брус был основой для остальной части работы на неделе. Установив все лаги, можно приступать к установке стропил. Это была относительно простая задача до того момента, когда новая крыша соединилась с существующей. Все, что нам нужно было сделать, это надрезать стропила в нужном месте, чтобы они могли сесть на верхние пластины, и обрезать конец под прямым углом, чтобы он был заподлицо с коньковым брусом. Однако как только мы добрались до существующей линии крыши, работа стала намного сложнее.

Шон использует свою весьма способную голову

Врезание новых стропил в существующую крышу — безусловно, самая сложная строительная задача, свидетелем которой я был, как с математической, так и с технической точки зрения. Концы стропил, которые втыкаются в крышу, должны быть обрезаны под двумя разными углами, чтобы они были заподлицо, а также должны быть выровнены на той же высоте и под тем же углом, что и другие. Необходимо постоянно проверять и перепроверять множество различных факторов.

Пока мы с Шоном снимали мерки и называли номера, Дэн и Мэтт вырезали стропила.

Стропила, обрезанные под двумя углами, чтобы правильно врезаться в существующую крышу.

Большую часть четверга нам приходилось перепиливать стропила. Когда мы вырезали их в соответствии с нашей существующей меловой линией, каждое новое стропило строгалось значительно выше, чем другие. Нам пришлось подрезать их по крайней мере еще один или два раза, чтобы они правильно шлифовались. Кроме того, существующий угол наклона вверх крыши не идеально постоянен, поэтому нам приходилось время от времени корректировать угол среза, чтобы стропила были достаточно заподлицо, чтобы их можно было надежно прибить гвоздями.

Шон провел полдня, ломая голову над решением этой проблемы, и, по иронии судьбы, понял это только после того, как мы поставили последнее стропило на этот день. Он забыл учесть дополнительные 1,5 дюйма высоты в своих расчетах того, где вершина коньковой балки будет упираться в существующую крышу. Это произошло из-за того, что 1,5 дюйма дополнительной высоты еще не установлены — дополнительное пространство предназначено для кровельщиков, чтобы установить вентилируемый конек. После того, как мы скорректировали размеры и начертили новую меловую линию, мы обнаружили, что наши скорректированные разрезы стропил были намного точнее, чем мы думали.

Новая строка (слева) и старая строка (справа, выцветшая)

Шон, понятное дело, расстроился из-за этой ошибки, но воспринял ее спокойно. Я был впечатлен его неустанными усилиями найти свою ошибку. Многократное выполнение чего-то еще не является гарантией успеха, и большая часть опыта Шона направлена ​​на изучение и исправление неизбежных неудач, а не на поддержание иллюзорного настроя на то, что он все сделает правильно с первой попытки.

На следующий день работа пошла гораздо быстрее.

Стропила западной стороны завершены

Стропила восточной стороны — еще более сложный проект, который, вероятно, займет у нас большую часть следующей недели. Этот раздел включает в себя сложную врезку, которая будет выглядеть органично, если все сделано правильно, но неуклюже и неуместно, если нет.

Шон проделал аккуратную работу с Sawsall, чтобы вырезать паз в существующем свесе для этого крайнего правого стропила. Хотя я очень мало понимаю в технических элементах объединения всего этого, я очарован мыслительным процессом Шона и стараюсь задавать вопросы, но при этом не надоедать ему.

К концу пятницы мы завершили большую часть новой крыши, включая небольшой фронтон, занимающий всю длину спальни.

Стропила в

Вид снизу

Вид спереди (небольшой фронтон слева)

В субботу пришли ребята помочь нашему сантехнику установить водопровод. Сантехника довольно обширна и загадочна для меня.

Водопровод (тонкие белые трубки) и сантехника (черные трубки)

Трудно поверить, как быстро сейчас все меняется. Это похоже на движение по экспоненциальной кривой, когда список взаимосвязанных элементов становится длиннее с каждым днем. Я делаю все, что в моих силах, чтобы схватить все части и удержать их вместе в своем уме, но также стараюсь оценить рождение нового целого, которое, когда оно будет завершено, будет ловко скрывать свою внутреннюю работу.

Когда жизнь ускоряется, нам повезло, что рядом есть подкрепление, которое может взять на себя бремя и разгрузить наши перегруженные цепи. Благодаря Мэтту команда вышла на совершенно новый уровень продуктивности и взаимного удовольствия.

Как скрепить стропила на чердаке | Главная Руководства

Даниэль Смит Обновлено 15 декабря 2021 г.

Возможно, вы даже не знаете, есть ли у вас стропила на чердаке, но это важный конструктивный элемент, говорит This Old House. Ваша крыша должна выдерживать большой вес таких элементов, как дождь, снег, лед и ветер. Добавьте к этому вес самой крыши, и вы сможете начать понимать важность ваших стропил. Может быть полезно понять элементы конструкции крыши и передовой опыт для усиления стропил крыши.

Элементы конструкции крыши и проверка стропил

Чтобы проверить целостность вашей крыши, начните снаружи. Поднимитесь по лестнице достаточно высоко, чтобы хорошо видеть всю крышу. Возможно, вы захотите переместить лестницу, чтобы поближе рассмотреть всю крышу, проверяя места, которые кажутся провисшими, вздутыми или иным образом поврежденными. Сфотографируйте и сделайте заметки о том, что вы видите.

Рекомендуется раз в год осматривать конструктивные элементы вашего чердака. К сожалению, может быть слишком поздно что-то исправлять, когда вы увидите повреждения снаружи. Вместо этого шансы на успешный ремонт выше, и вы можете обнаружить проблемы раньше, если будете регулярно осматривать салон. Если вы заметили, что ваши стропила начинают прогибаться, то вам нужно немедленно приступить к их исправлению. Стропила – один из самых ответственных элементов кровельных конструкций.

Почти наверняка на вашей крыше есть стропила, но раскосы на них могут отсутствовать. Вы можете добавить распорки для повышения безопасности и долговечности.

Крепление стропил: сбор припасов

Чтобы начать работу, вам сначала нужно измерить стропила, установленные в настоящее время, говорит калькулятор кровли. Используя рулетку, начните с балки пола точно посередине и измерьте до крыши. Обязательно измеряйте в футах.

Если ваш дюйм или два от четного фута (10 футов, 12 футов и т. д.), округлите его до этой длины. Если нет, вам придется заняться математикой. Если ваш рост близок к 11 футам плюс полфута (6 дюймов), запишите это как 11,5 футов. Одна четвертая равна 3 дюймам (записывается как 0,25), а 3/4 равна 9.дюймов (записывается как 0,75). Чтобы упростить задачу, попробуйте придерживаться этого стиля записи.

Затем разделите полученное число на 4. Это даст вам необходимое количество брекетов. Вам может понадобиться калькулятор для этой части. Если расчет неравномерный, всегда следует округлять в большую сторону. Например, если у вас 10,5-футовые стропила, округлите до 12 и разделите на 4. Результат равен 3. Затем вы должны использовать три ряда раскосов с каждой стороны крыши.

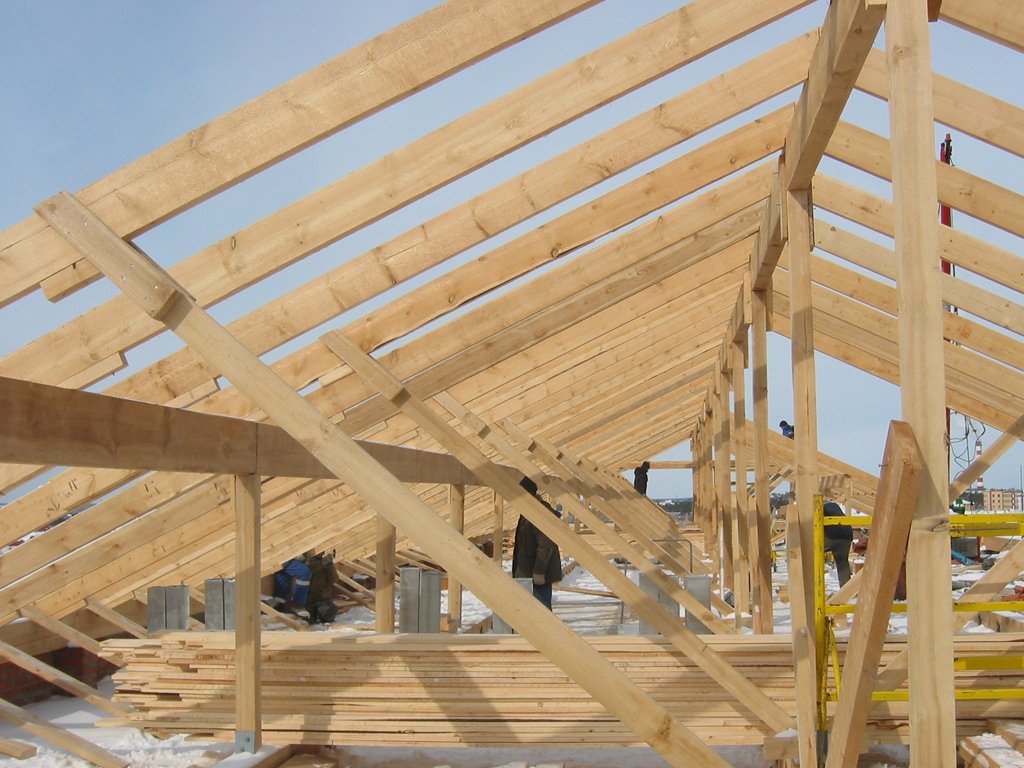

Установка стропильных связей

Чтобы установить раскосы, вам потребуется правильное количество досок 2×4 нужного размера, чтобы пройти от стропила до балки. Помните, что размеры доски 2×4 ближе к 1,5 дюйма на 3,5 дюйма, чем на самом деле 2 дюйма на 4 дюйма. Вы можете разрезать эти доски самостоятельно с помощью пилы или отмерить и разрезать их в строительном магазине, если такая услуга доступна. Носите надлежащее защитное снаряжение.

С помощью мела или карандаша отметьте равномерно расположенные места для раскосов с обеих сторон чердака на расстоянии не более 4 футов друг от друга. Возьмите одну из скоб и поместите широкую сторону доски на стропило.
