5 способов сделать наружные откосы для пластикового окна

При установке пластикового окна, как правило, оконный проём теряет свою привлекательность. В этом случае появляются выбоины, трещины, остатки монтажной пены. Что делать?

Есть простой выход — качественно сделать наружные откосы. Для этого достаточно правильно выбрать монтажный материал и выполнить работы по существующим технологиям.

Остановимся более подробно на вопросах, связанных с отделкой наружных откосов.

Содержание

Назначение наружных откосов

Покрытие внутри оконного проёма, которое защищает профиль окна от влияния окружающей среды, называется откосом. Условно по расположению принято выделять наружные и внутренние откосы. Хотя они являются частями оконного проёма, на каждый возлагается своя функция.

К основным функциям наружных откосов относится:

• придание стеклопакету привлекательного вида. Качественная оконная конструкция не должна примыкать к разбитой стене;

• повышение уровня тепловой и звуковой изоляции. Без качественных откосов невозможно создать необходимую герметичность стеклопакетов, а значит, помещение не будет защищено от улицы;

• защита оконной коробки от воздействия окружающей среды. Качественно обустроенный откос защищает от коррозии монтажные элементы конструкции, кроме того, уменьшается возможность для промерзания и запотевания стеклопакета. В любом случае защищённая оконная коробка служит дольше, а значит, не требуется её часто ремонтировать или менять.

Во время установки пластиковых окон монтажники редко одновременно отделывают наружные откосы. Эта работа значительно дороже установки и выполняется отдельно.

                                                         Солнце разрушает монтажную пену

Совет!

Лучше не откладывать надолго отделку наружных откосов. Во-первых, незащищенная монтажная пена не имеет прочности, во-вторых, это плохо отразится на состоянии оконной коробки.

О материалах

Все материалы для откосов создают свой декоративный вид и разный уровень защиты стеклопакета.

При отделке обязательно учитываются достоинства и недостатки материалов. Обычно для отделочных работ на наружных откосах используются следующие материалы.

1. Штукатурная смесь.

В качестве давно известного способа выступает оштукатуривание. Штукатурная смесь готовится из разных составов. Для наружных работ нельзя применять смесь с гипсом, так как она впитывает влагу, а затем рассыпается.

К достоинствам штукатурной смеси относится:

• возможность покрывать любую поверхность;

• экономическая выгода;

• высокая устойчивость к проникновению влаги.

Владельцы пластиковых окон отмечают такие недостатки оштукатуренных откосов:

• большая трудоёмкость и продолжительность выполнения работы. Раствор наносится слоями;

• у смеси нет прочного соединения с пластиковой рамой, поэтому через непродолжительное время возможно отслоение;

• из-за перепадов температуры оштукатуренные поверхности часто трескаются;

• невысокие теплоизоляционные качества штукатурки могут приводить к промерзанию откосов. Кроме того, может скапливаться конденсат, и образовываться грибок.

2. Пластик.

                                           Пластиковые панели имеют полую структуру

Материал успешно используется в оконных проёмах, выходящих на лоджию или балкон.

Для откосов используется листовой пластик или панели из пластика.

К достоинствам пластиковых откосов относится:

• глянцевая поверхность гармонирует с оконным профилем;

• хорошие теплоизоляционные качества, если подкладывать утеплитель;

• большое разнообразие цветовых вариантов;

• быстрая и простая укладка с минимальным количеством отходов;

• продолжительный эксплуатационный срок.

У откосов из пластика есть недостатки:

• материал низкого качества со временем желтеет;

• повреждённый фрагмент меняется полностью.

3. Сэндвич панели.

                        Между верхними слоями ПВХ находится вспененный пенополистирол

Это трёхслойная панель из пластика и утеплителя. При выборе панелей учитываются условия, в которых будут работать откосы. Благодаря большой цветовой палитре, не составляет сложности подобрать панели под цвет оконного профиля.

                                                    Панель с пластиковыми декоративными профилями

Сэндвич панели считаются хорошим выбором, благодаря своим достоинствам:

• высокие теплоизоляционные качества надёжно защищают окно от перепадов температуры и влажности;

• экологическая безопасность;

• быстрый монтаж;

• высокая прочность;

• простой уход.

                   Произведена отделка откосов сэндвич панелями

К недостаткам сэндвич панелей относится:

• при низкой температуре меняется цвет и происходит деформация;

• выгорают на солнце;

• панели выпускаются больших размеров, поэтому при транспортировке необходимо разрезать;

• если нарушается технология укладки, то материал со временем может расслоиться.

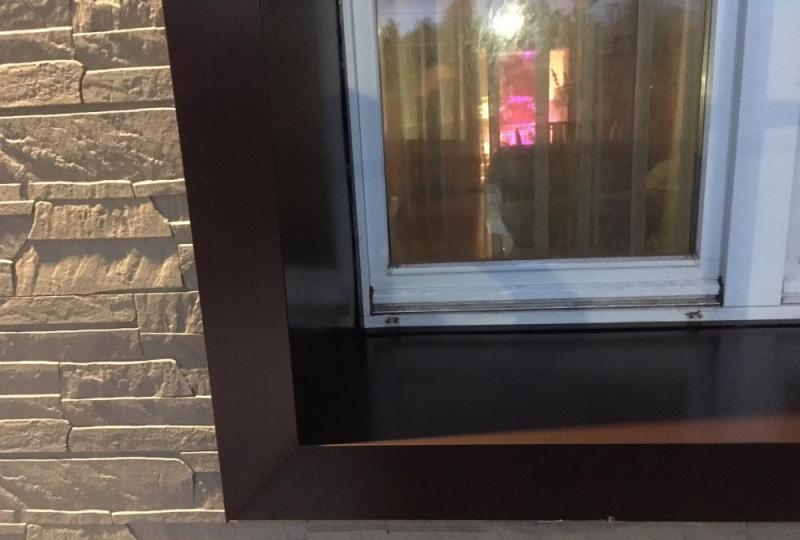

4. Металл.

Оцинкованная сталь, покрытая специальными антикоррозийными составами, считается наиболее удобным материалом для формирования наружных откосов. Благодаря особой прочности, у оконного проёма не ухудшается внешний вид за всё время его эксплуатации.

Такой недостаток металлических откосов, как высокая стоимость, компенсируется их достоинствами:

• высокая прочность. Материал не боится механических воздействий;

• большое разнообразие цветовых покрытий. Легко красить;

• простой уход. Достаточно изредка протирать тряпкой.

У материала есть небольшие недостатки:

• нельзя использовать в арочных оконных проёмах;

• если устанавливать без шумопоглащающей ленты, то при дожде будет слышен характерный стук капель по металлу.

5. Пенопласт.

Использование пенопласта для оборудования наружных откосов даёт двойной эффект. Во-первых, повышается тепловая изоляция помещения, во-вторых, улучшается внешний вид окна.

Кроме указанных достоинств, есть и другие у таких откосов:

• быстрая и простая установка;

• материал легко обрабатывается;

• хорошие изоляционные качества;

• небольшой вес;

• возможность создания любых цветовых вариантов;

• продолжительная эксплуатация.

У откосов из этого материала есть недостатки:

• низкая прочность. Материал необходимо покрывать защитным слоем;

• плохой воздухообмен;

• разрушение при попадании некоторых химических составов. Материалу требуется защита и подбор клеевых растворов.

Для наружных откосов лучше использовать разновидность пенопласта — это пенополистирол, который имеет более высокую плотность.

Подготовка оконного проёма

Наружные откосы из любого материала будут качественными и красивыми, если правильно подготовлен проём.

Подготовка включает такие операции:

1. Удаление разрушенных и выступающих участков оконного проёма. Эта операция легко выполняется с помощью зубила.

2. Срезание излишков монтажной пены, герметизирующей оконный блок.

4. Очистка поверхности, прилегающей к оконной раме, от отслаивающихся фрагментов (краска, побелка).
5. Грунтовка поверхности. Для этих целей используются антисептики или грунтовки глубокого проникновения.

Совет!

Защитную плёнку на пластиковом окне лучше удалять после окончания оборудования откосов.

Инструкция по оштукатуриванию

Чтобы оштукатуренный откос надёжно защищал оконный блок, необходимо соблюдать несколько рекомендаций:

• для наружных откосов используются цементные смеси или смеси, имеющие водоотталкивающие свойства. Как правило, это продукция компании «Кнауф» или цемент, смешанный с песком;

• раствор разводится до состояния «сметаны». Замеса должно хватать только на одну укладку, так как невыработанный раствор быстро высыхает;

• раствор укладывается слоями. Для укрепления слоёв используется строительная сетка.

Работы по оштукатуриванию выполняются в такой последовательности.

1. По строительному уровню на внешнем углу оконного проёма устанавливается специальная рейка (маяк).
   Вид сверху

2. Между рейкой и рамой окна набрасывается первый слой раствора. Затем он выравнивается мастерком.

3. На высохший первый слой наносится следующий слой. Если он финишный, то выполняется затирка поверхности.

4. В некоторых случаях удаляется рейка, а затем выравнивается угол.

5. После грунтовки финишного слоя производится покраска под цвет фасада здания.

Видеоинструкция:

Инструкция по отделке пластиком

Перед укладкой пластиковой панели необходимо подготовить:

• стартовую планку П-образной формы;

• деревянную рейку шириной до 70 мм и толщиной до 15 мм;

• наличник F-образной формы.

Работы выполняются в такой последовательности.

1. Сбоку и сверху к оконной раме с помощью саморезов крепится стартовая планка.

2. По краям проёма выставляются по уровню и укрепляются рейки. Между верхней и боковыми рейками оставляется зазор на толщину панели.

3. При необходимости укладывается утеплитель.

4. Верхняя часть откоса вырезается по размерам, а затем вставляется в стартовую панель и зазоры между боковыми рейками.
5. Вставляем F — образные наличники в наши рейки и закрепляем мебельными скобами.
6. Боковые части откоса вырезаются по размерам и заводятся в профиля.
7. Завершается процесс укладки герметизацией мест стыковок панелей.

Инструкция по отделке сэндвич панелями

Существует много способов монтажа откосов с помощью сэндвич панелей. Самый простой — это установка панелей в оконном проёме на «жидкие гвозди».

Более трудоёмкий способ, но получаются откосы высокого качества при монтаже панелей на обрешётку.

1. В оконном проёме рейками 20х40 мм монтируется обрешётка.

2. Верхняя часть откоса обрезается по размерам и заводится вплотную к оконной коробке. После этого проём заполняется утеплителем, а панель крепится к обрешётке.

3. Аналогичным способом крепятся боковые части.

4. По бокам оконного проёма крепится наличник.

5. Завершается установка герметизацией жидким пластиком всех стыков.

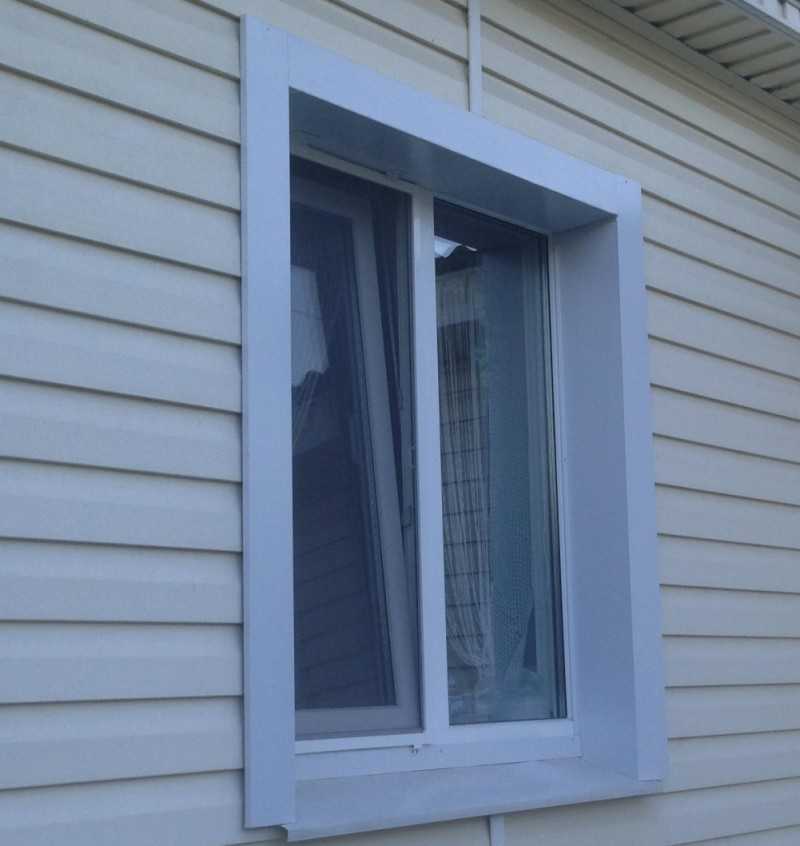

Инструкция по отделке металлическими листами

Процесс установки металлических откосов не сложный, но требует внимательности и аккуратности. Чтобы хорошо изолировать помещение от улицы, практикуется под листы подкладывать тепловую изоляцию.

Работы выполняются в такой последовательности.

1. Замеряется оконный проём, и листы металла разрезаются на полосы. Полоса для нижней части проёма вырезается с небольшим запасом для формирования водяного стока.
   Замер и подгонка отлива

   Вот так должен выглядеть край отлива

2. Первой монтируется нижняя часть — отлив. Он прикручивается к раме и имеет небольшие заходы на боковые участки оконного проёма. Важно, чтобы отлив был отклонён от окна.

3. Устанавливаются боковые полосы. Они плотно прижимаются к поверхности проёма и закрывают загнутые части отлива.

4. На завершающем этапе устанавливается верхняя полоса.

5. Для улучшения изоляционных характеристик конструкции в места стыков полос наносится герметик.

Видеоинструкция:

Инструкция по отделке пенопластом с оштукатуриванием

До того как приступать к монтажным работам пенопластом, необходимо правильно выбрать клей. Оптимальным считается клеящий состав СТ-85 Церезит.

Работы выполняются в такой последовательности:

1. Клеящий состав размешивается до состояния однородной массы, при этом он не должен стекать по инструменту.

2. Пенопласт разрезается на листы по размерам оконного проёма.

3. Клей втирается в поверхность оконного проёма и наносится шпателем с зубцами на пенопласт.

4. Первоначально устанавливается отлив. Под него ложится лист пенопласта, чтобы уменьшить шум от стука капель дождя.

5. Укладка листов пенопласта производится снизу вверх, вплотную к оконной раме. Чтобы не было пустот, не экономится клеящий состав. Лишний клей обязательно удаляется влажной губкой.

6. Пеной заделываются все щели.

7. После высыхания поверхность пенопласта покрывается сеткой, которая крепится шпаклёвкой.

8. На углы оконного проёма устанавливаются профили. Затем производится оштукатуривание с последующим качественным выравниванием.

9. Верхний слой штукатурки покрывается фасадной краской, которая подбирается под цвет здания.

Тот же процесс на видео:

В общем, наружные откосы для пластикового окна можно отделать любым понравившимся материалом. Если не нарушать технологию монтажных работ, то откосы прослужат долго и не утратят свою привлекательность.

ПВХ панели

19.51%

Сэндвич панели

12.2%

Металлические

41.46%

Пенополистирол с оштукатуриванием

26.83%

Проголосовало: 41

Подписаться

Наружные откосы для пластиковых окон: обзор материалов

Очень часто при монтаже пластиковых окон заказчики оставляют без должного внимания отделку доковых откосов. Обычно они просто не знают, что помимо декоративного назначения эти элементы экстерьера здания выполняют также и защитно-изоляционную функцию. После установки окон по краям остаются открытые швы монтажной пены. Она играет роль фиксатора металлопластиковой конструкции, обеспечивая надёжную защиту окна и внутреннего помещения от влияния окружающей среды. Однако сама монтажная пена не отличается долговечностью, поэтому ее необходимо прятать под откосом. Наружные откосы для пластиковых окон обеспечат действительно долгую эксплуатацию.

Какой материал выбрать для отделки?

В строительных магазинах можно найти огромное количество материалов для отделки откосов, каждый из них имеет свое назначение, ряд преимуществ и недостатков. Ниже будут представлены самые распространенные и популярные материалы для облагораживания внешнего вида окон.
Современный строительный рынок предоставляет широкий выбор стройматериалов для заделки откосов. Самые распространённые из них:

• Штукатурные смеси;
• Сэндвич-панель;
• Полосы пластика;
• Пенопласт:
• Гипсокартон;
• Дерево.

Разнообразие цветов и текстур позволяет выгодно подчеркнуть необычный цвет рамы металлопластикового окна или дополнить особенный цвет фасада. Ниже будут подробно рассмотрены существующие материалы, их преимущества и недостатки, а также способы их монтажа.

Штукатурка. Является самым простым и дешевым способом навести красоту вокруг установленного окна и спрятать монтажную пену под декоративным слоем – воспользуйтесь данными строительными смесями. Достаточно лишь замешать ее с водой в пропорции, указанной на упаковке – и материал готов к нанесению. Срежьте выступающие куски монтажной пены острым ножом, очистите черновую поверхность от грязи и пыли, тщательно прогрунтуйте и тонкими слоями нанесите шпателем шпаклевку. Если необходимо заделать глубокие повреждения, то их нужно закидать раствором с самого начала и дать полностью высохнуть. При многоразовом нанесении шпаклевки каждый высохший слой желательно грунтовать. Последний раз шпаклюем финишной шпаклёвкой, затираем от неровностей тонкой наждачкой и красим в любой цвет. Для придания максимально насыщенного оттенка возможно понадобится прокрасить поверхность 2-3 раза.

Для справки!

Существенным минусом шпаклевки является низкая сопротивляемость воздействию окружающей среды. От влаги, мороза и солнечного света она может потрескаться. Раз в несколько лет нужно аккуратно зачищать поверхность  и обновлять декоративный слой.

Пластик. Более дорогой вариант заделки откосов. Листовой пластик можно приклеивать прямо на откосы с помощью специальной жидкости, либо устанавливать на прикрученные П-образные профили.

Второй вариант подходит, если черновая поверхность очень неровная и пластику некуда приклеится. Этот вариант, несмотря на дороговизну, имеет существенное преимущество – наружные откосы для пластиковых окон из пластика практически не требуют ухода, их просто нужно периодически вытирать. Выбирайте материал, изготовленный проверенным производителем, некачественный  может со временем пожелтеть, и его нужно будет менять.

Эти два варианта отличаются высокой сопротивляемостью влаге, холоду и морозу, однако и стоят значительно дороже других материалов. Еще одним неоспоримым плюсом является практически нулевые затраты времени и сил на ежегодный уход за откосами, их достаточно просто хорошо помыть мокрой тряпкой. Кроме отсутствия ухода такие поверхности смогут прослужить более двадцати лет, прежде чем станет заметным влияние окружающей среды. Выбирайте качественный пластик от проверенного производителя, дешевые варианты пожелтеют на солнце буквально спустя несколько лет и совершенно испортят внешний вид фасада.

Установка пенопласта и гипсокартона будет целесообразна в случае очень неровных черновых поверхностей. Вместо того, чтобы накидывать огромное количество шпаклевки, можно аккуратно прикрутить лист пенопласта или гипсокартона, под которым спрячутся все серьезные огрехи чернового отсоса. На поверхность этих материалов отлично ложится стартовая шпаклевка, в которую с помощью шпателя утапливается строительная сетка. Затем поверхность грубо зачищается и покрывается финишным раствором, обработка которого полностью одинакова с вышеописанным вариантом отделки.

Металлические полосы. Очень интересный способ, который подразумевает установку полосок из оцинкованного металла, окрашенного в необходимый цвет. Очень стойкий материал, который совершенно не требует ухода. Однако он не обеспечивает достаточный уровень звукоизоляции, поэтому есть смысл под него подложить пенопласт или пенополистерол. Широкий ассортимент оттенков поможет создать неповторимый экстерьер здания.

Деревянные панели подойдут к окнам соответствующего цвета, либо же их можно использовать в деревянных домах. Они нетоксичны, натуральны, обладают хорошей теплоизоляцией и не пропускают шум. Однако уход за ними необходим регулярный и сравнительно затратный. Дерево имеет свойство разбухать и усыхаться, под действием морозов и влаги оно трескается и гниет, в нем заводятся микроорганизмы. Этого можно избежать, если перед установкой древесину затереть наждачкой, обработать антисептиком и покрыть несколькими слоями прозрачного лака, сквозь которые будут видны натуральные волокна. Такой комплекс мер позволит «законсервировать» материал и уберечь его от пагубного воздействия сил природы. В итоге мы получаем совершенно необычные в декоративном плане откосы, к тому же полностью натуральные.

В зависимости от того, какой вид материала используется, могут возникнуть определенные сложности с уходом. Минимальные затраты на поддержания откосов в хорошем состоянии будут у ламинированных или лакированных панелей, которые достаточно просто мыть и натирать. Если же было взято обыкновенное дерево, то его нужно сначала хорошо зачистить, обработать антисептиком, прогрунтовать и закрасить либо покрыть прозрачным лаком. Необработанное дерево будет требовать практически ежегодного ухода, и даже несмотря на это оно быстро потеряет свой внешний вид и будет требовать замены.

Плитка. Очень простой способ спрятать черновую поверхность. Плитка бывает любого размера и цвета, чтобы ее закрепить, поверхность откоса достаточно очистить от пыли и грязи, прогрунтовать и обработать специальным клеем. На клей будет наноситься плитка по периметру откоса. Такой дизайн подходит для соответствующей отделки самого здания.

Заключение

Подобрать материал возможно под любое назначение и ценовую категорию. Разнообразие оттенков и текстур помогут создать великолепное оформление здания, а хорошо заделанные откосы добавят функциональности металлопластиковым окнам.

Видео

Из ролика вы узнаете, как сделать наружный откос своими руками.

Путеводитель по самым крутым улицам Сан-Франциско | Джоуи Йи. те, от которых у вас переворачивается желудок, и те, из которых открывается настолько живописный вид, что вы останавливаетесь в изумлении.

Я вырос на вершине одного из этих коварных склонов в трехэтажной квартире моих бабушки и дедушки в Ноб-Хилле (на Джексон-стрит между Джонсом и Ливенвортом). На вершине одной из самых знаменитых крутых улиц города я жил такой жизнью, где дома буквально все шло «оттуда вниз».

Подпишитесь на Информационный бюллетень Bold Italic , чтобы еженедельно получать в свой почтовый ящик самое лучшее о районе залива.

Временами мне было больно, но я восхищался непосильными, напрягающими икры холмами моей юности. В зрелом возрасте мне не удалось найти какой-либо одобренный городом список, который однозначно определял бы самые крутые улицы Сан-Франциско. У Департамента общественных работ есть подробная карта с подсчетом оценок почти для каждой улицы города, но они никогда не удосужились сопоставить их с каким-либо официальным рейтингом.

К счастью, я наткнулся на работу Стивена фон Уорли, такого же специалиста по данным, который управляет веб-сайтом визуализации Data Pointed. Он нашел время, чтобы просмотреть некоторые топографические карты в поисках самых пугающих склонов Сан-Франциско, и благодаря его усердной полевой работе у нас наконец-то появился настоящий список.

Улицы в этом списке могут оказаться не теми, которые вы ожидаете.

Время подниматься.

Мое видео о крутых улицах.

Высоко над городом на холме Ноб, Бродвей предлагает больше, чем просто трудный марш вверх; это также работает как своего рода капсула времени для тех, кто устал видеть, как высотные здания нового века доминируют над горизонтом. Здесь вы можете получить завораживающий, беспрепятственный взгляд на мост через залив, пирамиду Transamerica и несколько зданий Embarcadero Center без башни Salesforce.

Следующие четыре улицы разделили шестое место:

Возможно, это лучший вид в городе. То, что когда-то считалось самой крутой улицей в Сан-Франциско — городским инженерным бюро, не менее того, — Филберт-стрит с тех пор было свергнуто и теперь разделяет славу шестого места, разделив его с тремя другими. Но это не делает его менее впечатляющим холмом. Идеальный вид на Телеграф-Хилл и Башню Койт является визуальным залогом того, что вы можете опуститься до уровня 31,5%.

Окруженная множеством величественных викторианских домов, 22-я улица предупреждает грузовики и другие крупные транспортные средства о крутом уклоне прямо перед тем, как тротуар уходит из-под них. Если бы не отпечатанная на тротуаре лестница, я бы предположил, что это предупредит и пешеходов.

В таком городе, как Сан-Франциско, мостовая не так уж и распространена, но, глядя на такую ​​улицу, понимаешь, насколько важна дополнительная устойчивость. 24-я улица наклоняется к вершине холма Потреро, всего в нескольких минутах ходьбы от начальной школы Старра Кинга. Но если вы предпочитаете идти по склону, а не ехать по нему, обязательно посетите красивый Пурпурный дом у подножия холма.

Есть что-то… необычное в Рипли. Может быть, дело в расположении — тихой скромной улице, спрятанной по периметру парка Бернал-Хайтс. Может быть, дело в длине — более 90 метров, у нее самый длинный устойчивый уклон среди всех улиц в этом списке. Или, может быть, отсутствие лестницы, чтобы помочь бедным душам, марширующим вверх по холму, делает эту улицу кошмаром для подъема.

Вероятно, вы не найдете более крутой улицы в более уединенном месте, чем Баден, тупик с односторонним движением над районом Саннисайд в Сан-Франциско. Его наклон 34% — это не то, что я могу порекомендовать вам водить (вам мог бы технически поднять вашу машину, но вы уперлись бы в тупик, ведущий прямо в гараж соседа). Тем не менее, крутой есть крутой, и этого у Бадена не отнять.

Ладно, может быть, вы найдете более крутую улицу в более уединенном месте. Я хотел бы думать о Невада-стрит как о последнем боссе перед тем, как достичь вершины Бернал-Хайтс. Это грубый, беспорядочно вымощенный склон, который имеет больше общего с парком, в который он впадает, чем с улицами, с которых он поднимается. При наклоне в 35% пара зелий здоровья наверняка бы пригодилась.

Всего в двух кварталах от предыдущей улицы Прентисс предлагает гораздо более подлый подход к традиционно крутому холму. 37-процентная комплектация подчеркнута пышной маленькой базой и украшена следами шин от всех смелых водителей, которые, по-видимому, теперь сомневаются в своих тормозных способностях.

Уютный район Норт-Бич и прилегающий к нему Телеграфный холм уже более века являются поставщиками крутых склонов, поэтому немного удивительно, что этот крошечный переулок оказался самым крутым, который они могли придумать. Да, спуск — это недолгий опыт, но наклон Ромоло по двум осям застанет вас врасплох и заставит задуматься, действительно ли такой короткий путь стоил того, чтобы опустить вашу машину до дна.

Самая крутая улица в Сан-Франциско… едва ли улица. Участок Брэдфорда над Томпкинсом с колоссальным уклоном 41% простирается всего на 15 футов вниз по склону, прежде чем перейти к более управляемому склону. Я не могу представить, как прокладывать эту дорогу с невозмутимым видом — они имели , чтобы знать, что иметь такую ​​оценку нелепо. Но я предполагаю, что, когда основным пунктом продажи является вид на фермерский рынок Алемани, верфь Хантерс-Пойнт и Кэндлстик-Пойнт, я думаю, что люди, посещающие это место, смеются последними.

Опять же, возможно, это был не тот список, который вы ожидали. Большинство этих холмов на самом деле не обеспечивают типичных туристических видов, которые вы ожидаете от списка «ТОП-10 САН-ФРАНЦИСКО», но если вы ищете высоту, вы получите эти холмы.

Это одна из самых милых частей города, всегда приглашающая жителей Сан-Франциско растоптать их изгибы. А благодаря теплым объятиям молочной кислоты на ваших бедрах или нежным бетонным поцелуям в днище вашей машины у них есть свой особый способ вернуть услугу и показать вам свою любовь.

Посвящение научной фантастике: фотографирование конца железнодорожных линий Муни

Мой способ попрощаться с городом

thebolditalic.com

Design Cross Section :: Seattle Streets Illustrated 7 0001

На этой странице Критерии проектирования

• Соображения по проектированию

Расчетное поперечное сечение определяет расположение стандартных элементов полосы отвода (существующих и предлагаемых) для места реализации проекта. Стандартные элементы показаны на Рисунке D: Поперечный разрез стандартной конструкции и включают, помимо прочего: линию и ширину полосы отвода, ширину проезжей части, полосу и обочину для растений, линию захвата, существующий и новый уклон, линию откоса, тротуары. , уличное дерево, бордюр, желоб, крона, полоса впадины, утолщенный край, тротуар, водопровод, канализационный и ливневой сток.

Ссылки со стандартными планами

030 Желательные места для коммунальных услуг (жилая улица)
400 Половина секции
401 Жилой тротуар раздел
402 Коммерческий артериальный раздел
403 Требоватые цементные бетонные. Планы улучшения

SDOT требует, чтобы планы улучшения улиц включали поперечное сечение с типичными размерами. Предлагаемые улучшения улиц и переулков требуют следующих размеров поперечных сечений:

• На всех проездах; и у всех входов в здания, расположенных в пределах 10 футов от границы собственности.

Кроме того, если предлагается новый бордюр, расширение улицы, выравнивание проезжей части или изменение профиля проезжей части, поперечные сечения должны быть предоставлены через каждые 25 футов по длине улучшения.

Все поперечные сечения должны быть заверены печатью и подписью инженера-проектировщика.

Описание необходимых элементов

Расчетные сечения должны описывать следующее:

• Существующие и предлагаемые сорта с точечными отметками, указанными на осевой линии
• Существующий край тротуара
• Линия желоба или выкидная линия
• Верх бордюра или утолщенный бордюр
• Задняя часть тротуара
• Строки собственности
• Линии захвата
• Любые подпорные стены или каменная облицовка

Высота над уровнем моря: Существующие отметки должны основываться на текущих данных съемки.

Поперечные уклоны: Стандартные поперечные уклоны указаны в таблице ниже.

В районах, где ширина тротуара добавляется к существующей улице или должна изменяться для размещения существующей инфраструктуры, уклоны могут варьироваться в пределах минимального и максимального значений, указанных выше.
