Уклон пола в ванной

2. Bathstudio.ru
3. Уклон пола в ванной

Согласно Своду Правил ВНУТРЕННИЙ ВОДОПРОВОД И КАНАЛИЗАЦИЯ ЗДАНИЙ (АКТУАЛИЗИРОВАННАЯ РЕДАКЦИЯ СНИП 2.04.01-85*) СП 30.13330.2012:
8.4.4. Уклон пола в душевых помещениях следует принимать 0,01 — 0,02 в сторону лотка или трапа. Лоток должен иметь ширину не менее 200 мм и начальную глубину не менее 30 мм.

Полы с уклоном. В помещениях бань и душевых полы устраивают с уклоном. В конструкции таких полов входит гидроизоляция, препятствующая проникновению сточных вод в толщу конструкции. Наклонные участки пола называют пандусом.

Полы из плитки укладывают с уклоном 1—2%. При уклоне 1 % на каждый метр длины уровень пола понижается на 1 см, при уклоне 2° — на 2 см и т. д. В небольших помещениях уклон устраивают за счет утолщения подстилающего слоя. Он не должен превышать 40 мм.
Не допускается устраивать уклон за счет толщины прослойки. Увеличение ее толщины более 15 мм вызовет отслоение плиток.

Направление уклона пандусов зависит от местоположения трапов и лотков. При этом направление стока воды не должно пересекать проходов.

Участки покрытия, собирающие сток, разделяют линиями разруба — диагоналями, проходящими через углы трапа. Такие наклонные участки пола имеют форму равнобедренных треугольников.

Если в помещении предусмотрено два трапа, смежные треугольные участки покрытия разграничивает линия водораздела 5, отстоящая от трапов на одинаковом расстоянии. В полах с лотками, участки покрытия, собирающие сток, имеют прямоугольную форму.

Наклонные участки покрытия начинаются от полосы, равной ширине двух-трех рядов плитки, проходящей по периметру стены.

По материалам книги: Горячев В. И., Неелов В. А. Облицовочные работы — плиточные и мозаичные, а также сайта gardenweb.ru

Прежде чем начать обзор трапов и лотков, рассмотрим параметры их выбора, а именно — необходимую пропускную способность и параметры на нее влияющие.

Итак, согласно ГОСТ 1811-97 (ТРАПЫ ДЛЯ СИСТЕМ КАНАЛИЗАЦИИ ЗДАНИЙ), трапы следует изготавливать следующих типов:
Т50 — трап с прямым отводом условным проходом 50 мм;
ТК50 — трап с косым отводом условным проходом 50 мм;
Т100м — трап с прямым отводом условным проходом 100 мм, малый;
ТК100м — трап с косым отводом условным проходом 100 мм, малый;
Т100б — трап с прямым отводом условным проходом 100 мм, большой;
ТК100б — трап с косым отводом условным проходом 100 мм, большой;
ТВ50 — трап с вертикальным отводом условным проходом 50 мм;
ТВ100 — трап с вертикальным отводом условным проходом 100 мм.

и обеспечивать водоотведение со следующими параметрами:

Трапы типов Т50, ТК50, ТВ50 должны обеспечивать отведение сточных вод в количестве не менее 0,7 л/с; трапы типов Т100м, ТК100м, ТВ100 — не менее 2,1 л/с; трапы типов Т100б и ТК100б — не менее 3,7 л/с при средней высоте слоя воды перед внешней кромкой решетки не более (20+3) мм.

Уклон канализации оговаривает Свод правил СП 30.13330.2012 Внутренний водопровод и канализация зданий (Актуализированная редакция СНиП 2.04.01-85).

Пункт 8.4.4, в частности, гласит: Уклон пола в общественных душевых помещениях следует принимать 0,01-0,02 в сторону лотка или трапа. Лоток должен иметь ширину не менее 200 мм и начальную глубину не менее 30 мм.

Канализация: уклон трубы не должен превышать 0,15 (за исключением ответвлений от приборов длиной до 1,5 м), т.е. 15см на 1 метре. В противном случае, вода быстро уйдет, а все остальное останется.

Размеры и уклоны лотков следует принимать из условия обеспечения самоочищающей скорости сточных вод, наполнение лотков — не более 0,8 их высоты, ширину лотков — не менее 0,2 м.
Ширина лотка назначается в зависимости от результатов гидравлического расчета и конструктивных данных; при высоте лотка свыше 0,5 м ширина его должна быть не менее 0,7 м.

нормы и стандарты, устройство и разуклонка

Традиционный душ с поддоном в квартирах и загородных домах сменила модель с трапом. В такой кабинке высота бортика не превышает 1–3 см, а вода стекает по полу в отверстие или в незаметную канавку. Чтобы жидкость не задерживалась и не выходила за пределы стенок душа, нужно правильно рассчитать и сделать уклон пола.

Содержание

1. Каким должен быть уклон пола в душевой кабине
2. Как сделать нужный уклон в душе к трапу
3. Как укладывать плитку и её разуклонка

Каким должен быть уклон пола в душевой кабине

Точечный трап

Уровень пола в душе должен быть таким, чтобы вода не скапливалась, как в поддоне, а сразу же вытекала в канализационную трубу. Однако нужно учесть, что и сточная труба под полом душевой должна находиться под уклоном. Причем объем выводимой воды здесь больше, а значит и диаметр трубы должен быть больше, чем обычный, и угол наклона тоже должен превышать стандартный.

По стандартам СНиП для душа со смесителем уклон трубы должен составлять не менее 3 см на 1 погонный метр. Если это ванна, минимальный наклон составляет 2 см на погонный метр. Тем не менее величина ощутимая. Чтобы так установить канализационные трубы в ванной, нужно либо врезать их в стояк ниже, чем все остальные, либо поднять уровень пола в ванной. Обойтись только созданием подиума под душ нельзя.

Норма уклона душевого поддона из плитки составляет не менее 1 см, если ширина душевой площадки составляет 1 м. Если она больше и точек подачи воды 2, уклон увеличивают.

Однотонной плиткой

57.95%

Плиткой с рисунком

8.52%

Мозаикой

33.52%

Проголосовало: 176

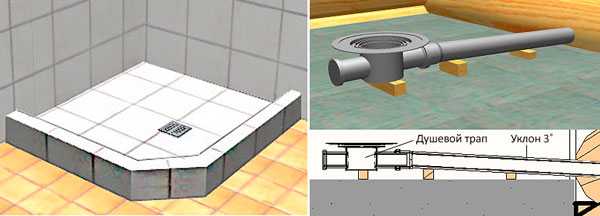

Как сделать нужный уклон в душе к трапу

Уклон в душе к трапу выполняют с помощью плитки. Включает это не только облицовку. Душевой трап представляет собой конструкцию с принимающим желобом или отверстием, сифоном и каркасной рамой. При заливке пола вся конструкция должна оказаться под площадкой, включая и уклон канализационных трубы. Соответственно, сначала монтируют раму с сифоном и трапом, подключают коммуникации, а затем заливают площадку бетоном.

Уровень пола в ванной считается «нулем». Наклон площадки душа должен быть ниже нулевого уровня.

Есть несколько вариантов укладки плитки и размещения бортиков, решающих эту задачу. Выбирают в зависимости от типа трапа.

Точечный слив. Вода по задумке устремляется к круглому отверстию, которое размещается в центре душевой кабины. Собственно пол должен быть наклонен к центру с каждого угла площадки. Чтобы добиться такого эффекта, нужно рассчитать угол наклона к центру и каждый сегмент выложить отдельно.

Так как площадь душа невелика, работа не требует много времени. Однако рассчитать наклон нужно тщательно. Площадь сливного отверстия невелика и при недостаточном уклоне вода застаивается.

Щелевой трап

Щелевой трап выглядит более эстетично. Представляет собой желоб длиной в ширину поддона душа, обычно закрывается решеткой. При небольшой ширине он имеет большую площадь. Щелевой трап устанавливают у края площадки, очень редко – по центру. В первом случае к желобу наклоняют всю площадку под одним углом. Это делать намного проще и быстрее. Во втором каждый сегмент направляют к щели. Работа все же проще, чем при монтаже точечного трапа, так как наклонять нужно только 2 площадки.

Щелевой трап может быть размещен в стене. В этом случае пол наклоняют к желобу в стенке. Вариант эффектный и простой, так как нужно лишь немного изменить угол наклона при заливке бетонной стяжки.

Самый современный вариант – закрытый щелевой трап по периметру площадки. Открытая видимая щель кажется узкой или вообще скрыта от глаз, зато размещается по периметру и пропускает большое количество воды. В этом случае площадка душа кажется приподнятой. Уклон не нужен вовсе, так как жидкость все равно будет стекать с подиума.

Как укладывать плитку и её разуклонка

Разуклонка плитки к трапу в душе

Разуклонка пола к трапу рассчитывается еще до заливания поддона и до установки канализации. На расчеты влияют как тип трапа, так и размеры и форма плитки. И если залить площадку под щелевой трап достаточно просто, то укладка плитки к сливу в центре требует умения.

Задача расчетов – определить расположение переломов. Плитку придется подрезать, имея в виду, что от углов прямоугольной или квадратной площадки нужно уложить 4 сегмента с острым углом.

Если выкладывают пол в душевой мозаикой, можно обойтись без подрезки. Переломы здесь можно формировать как угодно.

Порядок работы:

1. Чертят площадку для душевой, соблюдая пропорции и размеры. Вычисляют и отмечают на рисунке, сколько нужно плитки для облицовки и как она укладывается – по горизонтали, по диагонали. Затем от каждого угла площадки к углам квадратного или прямоугольного отверстия прокладывают линии. По этим линиям плитку для отделки нужно разрезать.
2. Каркас и трап после установки лучше сразу жестко зафиксировать раствором. Иначе он может изменить положение во время заливки. Подключают канализационные трубы. Сразу же проверяют работу конструкции.
3. Заливку выполняют в 2 этапа. Сначала черновую – ее высота меньше проектной на 4–5 см. На высоте 3 см рекомендуется ее армировать сеткой.
4. Чистовой настил заливают после схватывания первого слоя. Тоже армируют кладочной сеткой. Заливают стяжку по маякам, которые указывают уклон.
5. Для маяков рекомендуют ставить ПН-профиль на саморезах. Если для черновой стяжки используют мокрый раствор, то после первичного схватывания саморезы вынимают, а углубления заделывают бетоном. Если применяют полусухой раствор, то достают профиль, а саморезы утапливают в массе. Следы разравнивают или заделывают.
6. Залитый поддон выдерживают 2 недели. Пропитывают обмазочной гидроизоляцией. Выбирают состав, долго сохраняющий эластичность. В противном случае верхний гидроизоляционный слой стяжки со временем начинает растрескиваться и душевой поддон протекает.
7. Под плитку площадку заливают тонким слоем плиточного клея или жидкого цемента с песком – 1:1. Размазывают кельмой на поверхности.
8. Нарезают плитку по чертежу. Нумеруют фрагменты, чтобы не запутаться.
9. Укладывают плитку начиная с края площадки. Если в душевой нет бортиков, важно, чтобы плитка на дно душа и кафель на полу в ванной плотно стыковались. Материал возле отверстия всегда можно подрезать, если речь не идет о керамограните.
10. Возле отверстия трапа плитка должна возвышаться над решеткой на 2–3 мм.
11. Швы между кафелем обрабатывают водостойкой затиркой.

Учитывать переломы и подрезать плитку не нужно, если душевая площадка имеет форму квадрата, а квадратное сливное отверстие установлено точно в центре.

Ваша плитка наклонена в канализацию?

Когда вы укладываете плитку во влажных помещениях, следите ли вы за тем, чтобы все было под уклоном к сливу? Если нет, пожалуйста, прочитайте ниже.

Рассмотрим душевые. Душ может быть прекрасной частью ванной комнаты, особенно когда плитка является частью готового изделия. Однако красота не будет долговечной, если не соблюдаются стандарты и передовые методы укладки плитки.

Душевые являются влажными помещениями

Хотя раздел «Введение» документа ANSI не является частью стандарта по установке A108, он определяет влажную зону в разделе 2:18 как

«Поверхности плитки, которые либо пропитаны, насыщены, либо подвергаются воздействию влаги или жидкостей». (обычно вода), например, в групповых душевых, ограждениях для ванн, душевых, на этажах, прилегающих к безбортовым душевым, прачечных, саунах, парилках, бассейнах или на открытых площадках».

Это означает, что душ считается «мокрой» зоной.

Мало того, душевые очень влажные. Как мы упоминали в предыдущей статье, душевые — это суровые условия, которые не очень прощают, когда установка была плохо сделана заблудшими «укладчиками плитки» (вы не можете называть их установщиками из-за их некачественной работы). Вот почему так важно нанимать сертифицированных специалистов по укладке плитки.)

В этой статье мы рассмотрим следующее:

Что делать с влажными участками?

Любой наклон против наклона плитки в слив

Вопросы читателей

Как быть с мокрыми местами?

Так что же делать с укладкой плитки во влажных помещениях, например, в душевых?

Шаг 1. Плитка на полу должна иметь уклон к сливу

Сантехнические нормы и правила требуют, чтобы пол в душевой кабинке имел уклон одна четверть (1/4) дюйма на фут  для эффективного отвода воды в утечка.

• Этот уклон, согласно TCNA Handbook называется «наклонной насыпью» или широко известен как предварительный уклон. Этот наклонный материал укладывается под поддон (гидроизоляционная мембрана).
• С помощью рулетки определите расстояние между сливом и самым дальним углом душа. Как видно на фото ниже, это расстояние равно 26″.
• Разделите это расстояние в футах (дюймы, разделенные на 12) на четыре, чтобы найти требуемый уклон. 26 дюймов, деленное на 12 = 2,167, деленное на 4 = 0,5417 или чуть более 1/2 дюйма уклона.
• Отметьте карандашом высоту откоса вдоль стены и установите наклонную заливку.

Кстати, пол тоже должен быть ровным. Это означает, что не может быть низких мест для ванночек для птиц, которые могли бы удерживать воду.

>> Плоский пол и ровный пол: в чем разница?

Шаг 2. Наклон полочек, краев, подоконников, сидений и порогов

В душевых кабинах необходимо учитывать не только пол.

В соответствии со стандартом ANSI A108.01-3.6.4,

«Все горизонтальные выступы/края должны иметь такой наклон, чтобы любая жидкость на их поверхностях стекала в канализацию».

Кроме того, в Справочнике Совета по плитке Северной Америки (TCNA) , все детали ванн и душевых кабин содержат это примечание,

«Все горизонтальные поверхности, например, сиденья для душа, подоконники, бордюры и т. д., должны уклоном в сторону водостока или другой поверхности, наклоненной в сторону водостока. Гидроизоляция там, где она имеется, также должна иметь уклон».

Шаг 3: Все поверхности душа должны иметь уклон к сливу

Все эти примечания и стандарты ясно показывают, что все поверхности в душе, будь то жилые или коммерческие, должны отводить воду к сливу и, следовательно, должны быть наклонным.

Сюда входят другие поверхности в душе, такие как бордюр или порог под дверью, полки в нише, угловая полка, полка для бритья, сиденье и подоконник, как на фото ниже.

Любой уклон против уклона плитки

к сливу

Рассмотрим фото ниже, где эти требования не были соблюдены.

Этот душ в высококлассном отеле имеет окно (и подоконник) между душем и ванной комнатой. Хорошо видны лужи воды на подоконнике, который на самом деле наклонен не к сливу, а к окну. Каждый раз, когда используется душ, вода собирается на подоконнике и остается там до тех пор, пока уборщики не высушат поверхность.

К сожалению, стоячая вода попала на другую сторону стены, что привело к порче гипсокартона.

Лучшим подходом было бы наклонить выложенный плиткой подоконник к сливу душа, чтобы избежать нежелательных луж.

Решение: обращайте внимание на детали!

Внимание к этой и другим деталям во влажных помещениях позволит получить душ, который останется красивым и функциональным на долгие годы.

Аналогичным образом, привлечение квалифицированного персонала, такого как сертифицированный установщик плитки (CTI) или установщик-подмастерье, гарантирует конечному пользователю, что такого рода проблемы не возникнут.

Вопросы читателей

С момента публикации этой статьи 28 ноября 2017 года мы получили много вопросов. Мы делимся ими с вами здесь.

О важности этой темы

Саул Кармона заявляет,

Существует очень важная тема об установке душевых кабин, в большинстве случаев сантехники устанавливают поддон, не заботясь о предварительном уклоне под поддоном, люди думают, что только потому, что в нем есть поддон, он не будет протекать, что вода будет течь в канализацию, когда ее нет, строители дома заботятся только о том, чтобы закончить дом и продать его, а затем, если протечет винить плиточника. Справедливости в оплате нет, потому что установщики много раз в конечном итоге делают все правильно без оплаты, чтобы избежать проблем в будущем.

Скотт отвечает следующим образом:

Каждая деталь душа в издании TCNA Handbook за 2018 год, в которой используется слив с зажимным кольцом , , требует наклонного заполнения (предварительного уклона) под мембраной душевого поддона.

Вы правы, что во многих случаях это не предусмотрено сантехником; тем не менее, это часть требований к установке, что имеет смысл. Для того, чтобы вода в системе попадала в канализацию и удалялась, она должна иметь наклон вниз. Хотя он может не протекать, если он установлен ровно на черновом полу (без предварительного уклона), эта застойная и застойная вода в конечном итоге будет выделять неприятный запах.

Кроме того, если установщик плитки сталкивается с душем, выполненным сантехником, который не имеет предварительного уклона, ответственность за его обеспечение лежит на установщике. Хотя это несправедливо по отношению к укладчику плитки, комплектовать душ без него тоже неправильно, он должен быть.

Информирование строителя (в письменной форме) об ошибке сантехника может привести к двум последствиям.

• Строитель теперь обязан заставить сантехника установить предварительный уклон в соответствии с требованием или заплатить установщику плитки за это.
• Кроме того, ответственность за обеспечение того, чтобы предварительный уклон был частью душевой сборки, лежит на ответственном за соблюдение норм сантехники.

Суть в том, что предварительный уклон должен быть, поэтому кто-то должен это сделать.

О склонах

Рекс Гартон спрашивает,

Отличная статья. Вы говорите, что наклонный душ должен стекать на 1/4: 12. А как насчет других мест, где вода бывает только изредка, например, кухни и туалеты?

Скотт отвечает,

Справочник TCNA не требует, чтобы пол в кухне или ванной комнате был наклонным или имел слив, но коммерческие спецификации будут содержать это требование. В этом случае уклон ¼ дюйма на каждые 12 дюймов до слива будет частью ответственности установщика плитки.

Что касается жилой части, то имеет смысл установить слив в прачечной. Возможно, для этого не удастся наклонить пол, но наличие стока в этой комнате было бы практичным. Вероятно, лучшим способом сделать это будет установка линейного водостока у двери в комнату и гидроизоляция всей площади.

Майкл Армстронг пишет:

В прямоугольном душе, если вы установите наклон 1/4 дюйма на фут для диагоналей, прямой уклон к стенам будет больше — 1/4 дюйма на 8,4 дюйма или около того. Создает ли это проблему с эстетикой, когда наклон вокруг водостока меняется? Полагаю, это спорно, и предпочтительнее, чем поддерживать его на уровне 1/4 дюйма по всему периметру, изменяя высоту краев.

Скотт отвечает:

Прежде чем мы начнем, пожалуйста, поймите, что в душевом полу с обычным раствором уклон пола происходит из-за наклонной насыпи или предварительного уклона, который находится под мембраной душевого поддона. Слой раствора поверх мембраны имеет точно такую ​​же толщину вдоль стен, как и у слива. Раздел 2.3.6 стандарта ANSI A108.01A требует, чтобы толщина слоя раствора составляла 1-1/2 дюйма (38 мм).

Таким образом, пол должен быть ровной линией по всему периметру. Если душ имеет квадратную форму, а слив находится в центре, уклон будет одинаковым.

Эдвард Шрамски говорит,

Скотт, также потолки паровых душевых должны быть наклонными, чтобы предотвратить капание!

Скотт отвечает,

Вы правы. Справочник TCNA , (подробности SR613 и SR614) требует, чтобы потолок парового душа был наклонен со скоростью 2 дюйма на фут, чтобы предотвратить попадание капель конденсированной воды на пользователя.

Джон Лайф спрашивает,

Пара вопросов: Я выложил душевую плиткой 10×16 по образцу метро. Я также облицовываю потолок плиткой, и, поскольку он немного выходит за пределы душа, он имеет L-образную форму (на самом деле у меня есть 2 угла для обходного пути). Я использую плоские камешки для пола. Я сделал несколько макетов, и с сеткой было бы намного проще работать, если бы было намного меньше мелких деталей… Можно ли изменить рисунок только для потолка или нет? У меня также есть L-образный бордюр (18X36), как лучше наклонить бордюрную плитку, так как ее нужно будет наклонять с двух сторон?

Скотт отвечает:

Нет требования, чтобы рисунок потолка соответствовал прилегающим поверхностям. На самом деле, во многих случаях лучше изменить рисунок потолка, поскольку при использовании прямоугольной плитки невозможно совместить линии затирки на каждой стене.

Все поверхности в душевой должны иметь уклон в сторону стока, поэтому каждый из бордюров должен иметь наклон. Имейте в виду, что бордюр, обычно имеющий ширину около 5 дюймов, должен быть наклонен только на 1/8 дюйма снаружи внутрь. Это легко соответствует требуемому уклону 1/4 дюйма из 12 дюймов для слива.

Эдвард Онессимо спрашивает,

У меня возникла дилемма в связи с ремонтом ванных комнат. Комната представляет собой длинный узкий прямоугольник шириной 4 1/2 фута и длиной 12 1/2 фута, и я хочу, чтобы душ без бордюра находился примерно посередине длинной стены (он будет между туалетным столиком и отдельно стоящей ванной). иметь фиксированные брызговики по обе стороны от душа шириной 30-32 дюйма. Плитка для пола, которую я выбрал, напоминает деревянную доску, и плитки имеют ширину 8 дюймов и длину 48 дюймов, что, очевидно, не позволяет установщику наклонить только часть пола. Можем ли мы наклонить весь пол к линейному водостоку, установленному в нижней части?

Скотт объясняет,

Мне нужен эскиз пола, чтобы полностью визуализировать ваш проект, но вы можете наклонить весь пол к линейному сливу. Трудность при этом заключается в том, что деревянный каркас необходимо будет изменить, чтобы приспособить уклон над 12-1 / 2-футовым полом, что нарушит строительные нормы и правила.

Вы можете проложить амбарную доску вдоль комнаты так, чтобы край плитки был вдоль входа в душ. Это будет верхняя точка (задней) стены к линейному водостоку.

Опять же, это может потребовать изменения каркаса, что нарушит местные строительные нормы и правила и потребует услуг архитектора или инженера для предоставления планов дополнительных опорных конструкций.

Полы и галька в душевых

Джесса Мадоски заявляет,

У нас возникла проблема с полом в душе — это галька, и установщик утверждает, что им пришлось залить цементным раствором большую часть гальки, чтобы она осталась. на месте. Некоторые камешки полностью покрыты раствором. Другие видны на 1/10, некоторые более заметны. Первоначально галька была размером 1-3 дюйма, но теперь большинство из них размером в дюйм или меньше, и на полу больше раствора, чем гальки. Затирка также не всегда одинакового оттенка (от очень светло-серого до почти черного), и есть места, где вода не может стекать и просто сидит в углублениях. Это так надо устанавливать? Это не похоже ни на одну установку галечного пола, которую я когда-либо видел. Спасибо за любое понимание!

Скотт объясняет,

Установка гальки может быть сложной задачей для установщика. На стороне гальки нет места, указывающего, где должна остановиться затирка, как в случае затирки обычной плитки. Без этой направляющей на боковой стороне плитки или, в данном случае, на камешках, может быть трудно поддерживать равномерную толщину затирки. Могут быть углубления, но задача установщика состоит в том, чтобы убедиться в отсутствии углублений, в которых может скапливаться вода. В зависимости от толщины гальки, как правило, раствор поднимается примерно на 1/3 высоты камня.

При использовании мозаичной плитки (галька похожа на мозаичную плитку, уложенную в лист) затирка помогает закрепить плитку, но она не предназначена для того, чтобы наносить ее «вверх и поверх» гальки.

Потемнение раствора может быть вызвано несколькими причинами. Если затирка имеет неравномерную толщину, она может иметь разный оттенок. Другая причина может заключаться в добавлении слишком большого количества воды в раствор во время замешивания и/или слишком большого количества воды, используемой в процессе очистки.

Гарантируете ли вы, что ваша плитка наклонена к сливу?

В каких ситуациях вы сталкивались с неправильным наклоном плитки? Как вы разрешили ситуацию?

Если вы еще этого не сделали, подумайте о том, чтобы стать сертифицированным установщиком плитки (CTI). Как CTI, вы выделяетесь из толпы и знаете, как предвидеть проблемы с установкой плитки до того, как они возникнут.

Сделайте все правильно с первого раза и получите соответствующую оплату.

Спасибо за внимание.

шотландец т

Примечание. Эта статья была первоначально опубликована 28 ноября 2017 г., обновлена ​​13 августа 2018 г. и обновлена.

Требования к уклону пола в душе ADA

EverFab

17 марта 2021 г. 12:02:58

Нам задают много вопросов о кодах наклона душа, особенно в том, что касается доступности наших душевых кабин ADA. На самом деле есть несколько противоречий между стандартными сантехническими нормами и нормами наклона пола в душе ADA. Распространенное заблуждение состоит в том, что сантехнических норм достаточно для наклона пола, но на самом деле более строгие требования ADA всегда выходят на первый план, когда требования не совпадают.

Сантехнические нормы и стандарты в сравнении со стандартами ADA

Например, санитарные нормы устанавливают верхнюю точку порога душа как минимум на 2 дюйма выше уровня слива. Сам порог может быть ниже 2 дюймов, но с дополнительным уклоном пола он должен составлять в общей сложности 2 дюйма или более. ADA, с другой стороны, устанавливает стандарт высоты порога отдельно от уклона к сливу, но в сумме они составляют максимум всего 1½ дюйма между верхней точкой порога и сливом.

Пороги, соответствующие требованиям ADA, для безбарьерных или передаточных душей имеют максимальную высоту ½”. Для безбарьерных душевых также потребуется не менее 48 дюймов от входа в душ до слива душа с уклоном всего ¼ дюйма на фут между сливом и периметром душа (т. е. дюйм на четыре фута, или 1: коэффициент наклона 48). На практике это означает, что уклон пола душа в доступном душе должен располагать слив не ниже, чем на 1 ½ дюйма ниже верхней точки порога (макс. ). Если пол душа находится на одном уровне с зоной за пределами душа, тяга к сливу может составлять всего 1 дюйм в высоту.

Мы соблюдаем нормы ADA Уклон пола в душевой Код

Многие коммерческие строители обращаются к нам, интересуясь душевыми кабинами с большой тягой к сливу. В конце концов, больший уклон означает лучший дренаж, меньшее образование луж, меньший риск протечки воды на полы ниже и более легкое время, когда пол за пределами душа свободен от воды без дополнительного наклона и стоков на полу основной ванной комнаты.

Однако правила доступности ванных комнат ADA устанавливают строгие ограничения на наклон душа, а слишком большой наклон может создавать собственный риск для пользователей, особенно для тех, кто нуждается в большей доступности душа. По этим причинам все наши доступные душевые в EverFab соответствуют коду с низким постепенным наклоном душа, установленному ADA.

Дополнительный уклон пола в душе

• Наклон пола в ванной: Поскольку порог в ½ дюйма не будет удерживать много воды, в доступной конструкции душа внешний пол ванной комнаты должен иметь уклон от душа к отдельный слив в полу. Если вы можете установить душ утопленным способом, чтобы встроенный порог был на одном уровне с полом, это также вариант наклона к самому сливу душа, стекая всей разбрызгиваемой воде в тот же слив. Не забудьте ограничить наклон пола в ванной комнате до 1/4 дюйма на фут.
• Дополнительный слив: Независимо от типа душевой кабины, которую вы устанавливаете, обычно целесообразно добавить дополнительный слив на полу комнаты за пределами душа, особенно в той части ванной, которая находится далеко от душа или в центре. расположен. Тем не менее, никогда не располагайте верхнюю точку пола в ванной комнате внутри самой душевой.
• Установка заподлицо: Низкий порог на ½ дюйма выше уровня пола будет соответствовать требованиям кодекса наклона пола ADA, но он обеспечит более легкий доступ, если можно обеспечить плавный переход от пола к высокой точке порога.
