Монтаж нагревательного мата. Теплый пол. Технология укладки

Пользуясь данной Инструкцией по установке теплого пола — нагревательного мата, вы можете провести монтаж системы своими руками. Монтаж нагревательного мата не требует специальных навыков и рассчитан на самостоятельную укладку, однако подключение лучше производить квалифицированному электрику. Главное соблюдать все правила, для получения гарантий производителя.

Помните, что надежность работы вашей системы обогрева на 99% определяется качеством установки.

Обязательно!!! перед началом монтажа прочитайте инструкцию, входящую в комплект с теплым полом.

ВАЖНО! Все работы по монтажу и подключению матов проводите при отключенном напряжении.

• Проверьте, позволяют ли возможности электропроводки осуществить подключение системы теплый пол. Для этого суммируйте мощности всех приборов, которые могут быть подключены к сети.
• Проверьте допустимый ток предохранительных устройств (автоматов).

ВАЖНО! Нагревательные маты должны подключаться через Устройство Защитного Отключения (УЗО). Номинальный ток срабатывания УЗО не превышает 30 мА. Нагревательные маты мощностью более 2 кВт рекомендуется подключать через специальную проводку и отдельный автомат.

• Для начала перед укладкой замерьте сопротивление кабеля, не разворачивая мата. Сверьте полученный результат, с указанным в паспорте изделия. Допустимая погрешность +/- 10%.

• До начала работы следует убедиться, что поверхность пола не содержит трещин, острых выпуклостей, способных повредить кабель, а также не имеет значительного перепада по уровню. Если перечисленные недостатки имеют место, то основание нужно подготовить: убрать дефекты путём заливки необходимого слоя самовыравнивающей смеси.
• На полу следует нанести разметку, указав где будет стоять мебель, бытовая техника, ванная, унитаз и т. п. Отступите 5-10см. от стен, и не менее 10-ти см. от бытовой техники и источников тепла (например, трубы отопления). Убедитесь, что выбранный вами комплект подходит по размеру. Помните, что нагревательный мат не должен находится под мебелью и быттехникой и т.п.

• Укладываем нагревательный мат на размеченную площадь. В местах разворота мата в обратную сторону разрезаем сетку и поворачиваем. КАБЕЛЬ РЕЗАТЬ ЗАПРЕЩЯЕТСЯ.
• После того как развернули мат и убедились что он чётко лег на запланированную площадь, размечаем линию под штробу для гофрированной трубки с датчиком температуры. Линия штробы начинается в зоне обогрева (не менее 30см от края), ровно посредине между витками кабеля на мате, и переходит на стену к месту установки регулятора (с заранее выведенным запитывающим проводом 220В).
• Сворачиваем мат обратно. По намеченной линии вырезаем штробу 20*20мм. и место для монтажной коробки. После убираем мусор и грунтуем поверхность.
• Вмазываем в штробу гофрированную трубку диаметром 16мм. (предварительно закрыв её конец изолентой или специальной заглушкой, для предотвращения попадания в неё клеевого раствора) и устанавливаем монтажную коробку под терморегулятор.
• После высыхания грунтовки, наклеиваем мат на своё место.
• Замеряем сопротивление изоляции и нагревательного элемента, сверяем с первичными показателями, записываем результат в гарантийный талон. Заносим в схему укладки, расположение основных элементов мата (соединительную муфту, концевую муфту, а так же место расположения конца гофрированной трубки с датчиком температуры) и отступы от стен, бытовых и нагревательных приборов.
• Подключаем терморегулятор (лучше доверить специалистам), проверяем систему в целом, после чего рекомендуется снять терморегулятор до полной отделки помещения, чтобы не повредить его во время отделочных работ.
• Самое время укладывать плитку. Для зоны обогрева более 4м2 рекомендуется предварительно затянуть нагревательный мат слоем плиточного клея 5-6мм (или самовыравнивающей смеси для тёплого пола) и дать ему высохнуть, а только после этого приступать к укладке плитки. Это делается для того чтобы обезопасить кабель от нежелательных механических нагрузок, пробоя и повреждения изоляции. После укладки плитки не включайте систему до полного высыхания (в среднем не менее 28 дней, точный срок читайте на упаковке с плиточным клеем).

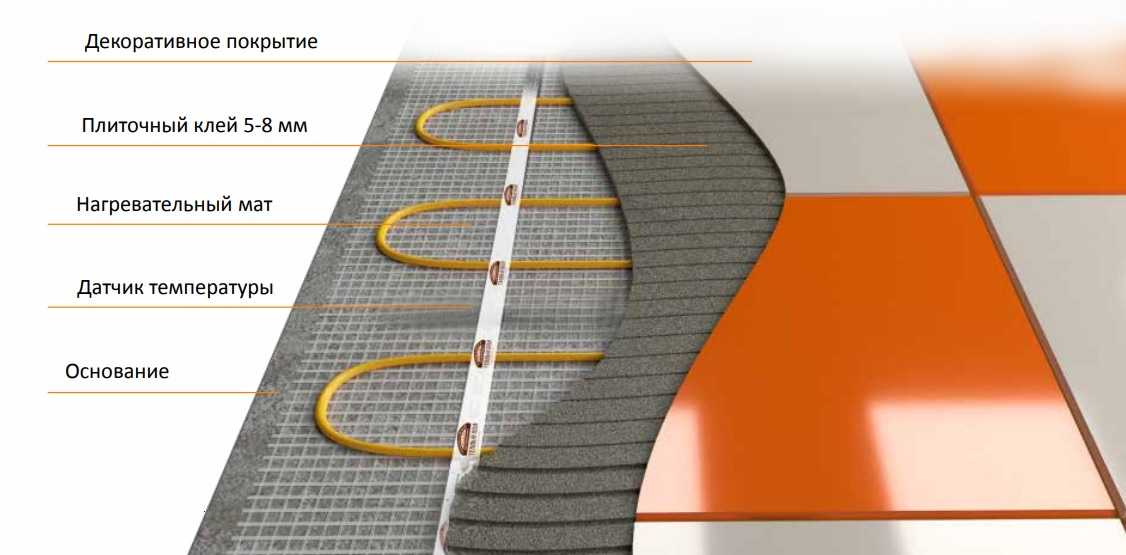

В случае применения нагревательных матов в качестве комфортного обогрева в холодных помещениях, таких как помещения на первом этаже, схема укладки нагревательного мата будет следующей:

1.



   Напольное покрытие (керамическая плитка,натуральный камень и т. п.)

2. Плиточный клей 5–8 мм
3. Нагревательный мат
4. Цементно-песчаная стяжка не менее 3 см
5. Теплоизоляция
6. Основание

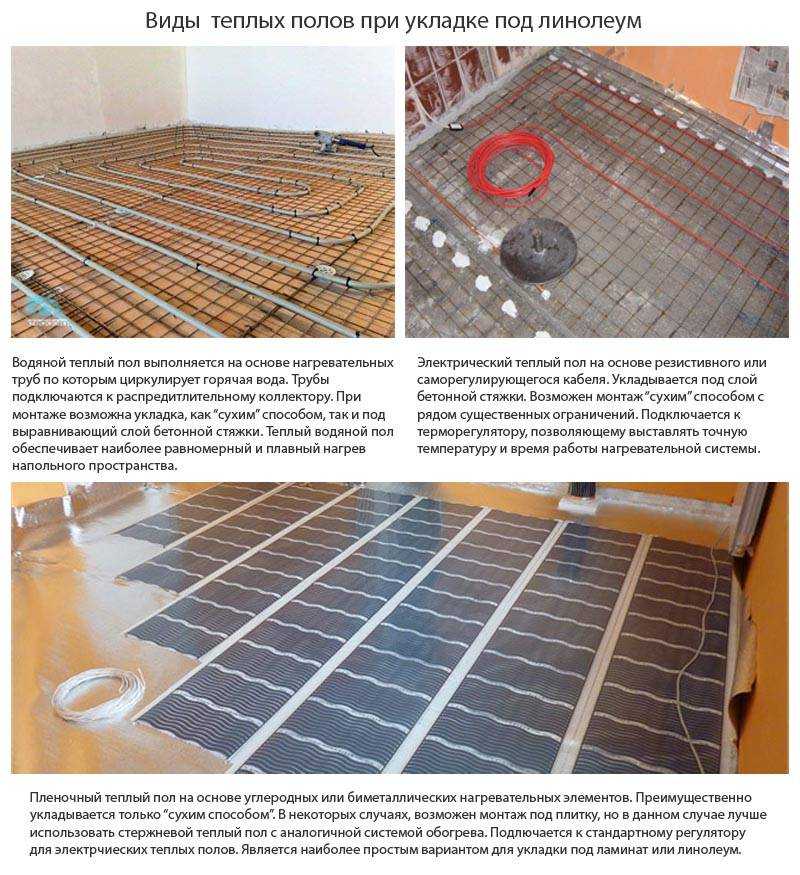

В случае использования в качестве декоративного напольного покрытия ламината, линолеума или ковролина* схема укладки нагревательного мата будет следующей:

1. Декоративное напольное покрытие (ламинат, линолеум, ковролин и т. п.)
2. Подложка под декоративное напольное покрытие
3. Цементно-песчаная смесь не менее 3 см
4. Нагревательный мат
5. Основание

* — при использовании данных декоративных покрытий рекомендуем обратить внимание на систему пленочного теплого пола.

ВАЖНО! Использование в качестве подложки под декоративное напольное покрытие (ламинат, линолеум, ковролин и т.п.) материалов из древесины (фанера, ДСП и т. п.) запрещено. Не допускается использовать битум для приклеивания линолеума.

В случае применения системы теплых полов на основе нагревательных матов в качестве комфортного обогрева в холодных помещениях, схема укладки нагревательного мата будет следующей:

1. Декоративное напольное покрытие (ламинат, линолеум, ковролин и т. п.)
2. Подложка под декоративное напольное покрытие
3. Цементно-песчаная стяжка не менее 3 см
4. Нагревательный мат
5. Цементно-песчаная стяжка не менее 3 см
6. Теплоизоляция
7. Основание

На что обратить особое внимание при монтаже нагревательного мата?

• Не используйте один нагревательный мат для подогрева пола в двух разных помещениях.
• Старайтесь по возможности не наступать на кабель во время роботы, и используйте обувь на мягкой подошве без протекторов.
• Не укладывайте нагревательный мат в местах, где будет находиться мебель, бытовая техника и крупногабаритные предметы плотно прилегающая к полу (мебель на ножках допускается).
• Гофрированная трубка для датчика температуры пола не должна иметь резких изгибов, для возможности замены датчика в будущем. Заведите датчик внутрь гофрированной трубки на полную длину, а после высуньте и заведите снова, чтобы убедится, что при необходимости заменить датчик в будущем не возникнет проблем.
• Часть гофрированной трубки расположенная в области пола вмазывается в штробу при помощи плиточного клея, а не алебастра и смесей на основе гипса (гипс является теплоизолятором).
• Используйте клей или самовыравниваещиеся смеси пригодные для тёплого пола (читайте характеристики на упаковке).
• При монтаже во влажных помещениях (в ванной, в душевой и т. д.) подключайте через УЗО или дифреле.

Представленная информация имеет рекомендательный характер. Читайте инструкции производителя с более уточняющими рекомендациями. И помните, что подключение лучше доверить специалистам.

ВНИМАНИЕ! Все наши нагревательные кабели выпускается под зарегистрированными торговыми марками, о чем свидетельствуют соответствующие маркировки на каждой секции кабеля.

ОСТЕРЕГАЙТЕСЬ ДЕШЕВЫХ ПОДДЕЛОК!

Приобретая нагревательные системы у официального представителя, вы сбережете ваши время и деньги!

Монтаж теплого пола — тонких греющих матов.

Про монтаж теплого пола под плитку — тонких матов.

    Перед укладкой матов нужно проверить, позволяет ли электропроводка помещения безопасно использовать электрический теплый пол с выбранной мощностью. Нужно учитывать, что на защищающий цепь автоматический выключатель и подающий кабель могут быть подключены дополнительные потребители. Поэтому при выборе автомата нужно учитывать все возможные дополнительные нагрузки.
   Электрические обогреватели — маты, как и все электроприборы по ПУЭ, должны подключаться через ДИФ автомат или УЗО, с номинальным током утечки 30 мА. Предпочтительно использование комбинации автомата и УЗО.

При планировании раскладки матов нужно учесть наличие встроенных шкафов, пуфиков, мебели без ножек и т.п., и другого оборудования, мешающего циркуляции воздуха над местом монтажа мата.

При укладке нужно следить, чтобы фрагменты мата не накладывались друг на друга. Не разрешается применение одного мата для обогрева нескольких помещений, например совмещение прихожей и кухни. Не рекомендуется использовать один нагревательный мат для обогрева помещений с покрытиями из разных материалов. Например плитка и ламинат. Обязательно установка отдельных матов с индивидуальными терморегуляторами. Нужно помнить — на каждую зону обогрева — отдельный мат со своим терморегулятором.

Если максимальной площади мата не хватает для перекрытия желаемой зоны обогрева, термоматы подключаются параллельно на один терморегулятор. При мощности обогрева более чем 3000 Вт, система коммутируется через магнитный пускатель / контактор.

Отступ зоны укладки мата от стены обычно составляет 5 — 10 см, так же и от мебели, препятствующей теплообмену.

Порядок монтажа:

1. Первый замер сопротивления. Данные не должны отличаться от паспортных более чем на 5 — 10 %. Сопротивление изоляции кабелей не должно быть менее 1 МегаОм.

2. Терморегуляторы монтируются на стенах, обычно на высоте от 0,3 до 1,5 метра от пола, желательно над зоной укладки мата. Для этого используется соответствующий типу стены подрозетник, с подведенным кабелем питания 3х2,5 мм 220 вольт. Для влажных помещений должны применятся регуляторы с повышенной степенью влагозащиты, иначе приходится устаналивать прибор со стороны сухого помещения.

3. К подрозетнику делается штроба (обычно 20 мм), которая спускается по стене от термостата и продолжается по полу на расстояние 30 — 50 см в обогреваемую зону. В штробу укладывается гофротруба 16 мм с температурным датчиком. Изгиб гофротрубы, при перехода со стены в пол должен быть плавным и позволять замену датчика температуры.

4. Поверхность под укладку мата подготавливается как для укладки плитки. То есть должна быть сухой, ровной, без трещин и прогрунтованной. Для лучшей адгезии (сцепления) плитки с основанием поверхность следует обеспылить.

5. В подготовленную штробу укладывается гофротруба с датчиком температуры. Датчик должен оказаться в дальнем от стены конце трубки, находящемся в полу. Из другого конца трубки, находящегося на стене, выводится провод температурного датчика для подключения к регулятору. Конец трубки, заложенный в полу нужно закрыть для того, чтобы избежать попадания в нее плиточного клея или раствора. Радиус перегиба гофротрубки при перехода с пола на стену не должен быть менее 5 см.

6. После окончания монтажа гофрированной трубки в полу и стене следует убедиться, что датчик вынимается и вставляется в трубку. Для этого вытяните и задвиньте обратно датчик за соединительный провод. После этого штроба заделывается плиточным клеем либо цементируется.

7. Местоположение датчика отмечается в гарантийном талоне в схеме укладки пола.

8. Желательно начать монтаж нагревательного мата так, чтобы его начало оказалось недалеко от места установки терморегулятора. Если нужно обогреть сложную конфигурацию теплым полом, несущую сетку мата можно разрезать, чтобы изменить направление укладки. В узких местах можно совсем снять нагревательный кабель с сетки и закрепить его к стяжке с тем же шагом, что и был на сетке. Разрезать, уменьшать длину или наращивать греющий кабель НЕЛЬЗЯ. Таким образом нагревательный мат шириной 0,5 метра, заполняет зону обогрева, в соответствии со схемой укладки. Нужно обратить внимание, что датчик температуры должен находиться строго посередине между двумя греющими кабелями, иначе терморегулятор будет выдавать некорректные данные.   Фрагменты мата крепятся к стяжке с помощью дюбель гвоздей, скоб электромонтажных, скотчем или клеевым пистлетом.
Варианты разрезания мата при монтаже различных конфигураций:

9. Сразу после этого, непосредственно поверх мата, кладется керамическая плитка. Нужно следить, чтобы весь нагревальный кабель и переходная муфта оказались  в слое плиточного клея. Очень желательно избежать воздушных пузырей вокруг греющего кабеля, что чревато местным перегревом.

10. После высыхания плиточного клея снова измеряется сопротивление нагревательного мата и температурного датчика. Значения этих сопротивлений не должны отклонятся от паспортных значений более чем на 10%.

11. Теперь производится подключение к терморегулятору холодного конца греющего мата, датчика температуры, и подключение терморегулятора к электросети. Земля — экран мата подключается к заземляющему проводу сети. Терморегулятор надежно фиксируется на стене в подрозетнике.

12. Теперь, после вставания плиточного раствора, можно включить подогрев. Перед включеним  настоятельно рекомендуеся изучить инструкцию к терморегулятору. Время полимеризации плиточного клея как правило 3-7 дней (читай инструкцию). При первом включении теплого пола, от включения до нагрева до выставленной температуры, может пройти время от получаса до 6 часов. Длительными сроками прогрева характеризуются плохо теплоизолированные помещения без отопления.

Видео монтажа мата теплого пола

14.09.2017

Версия для печати

Теплый пол инфракрасный Lavita, информация
|

Электрические теплые полы – Пошаговое руководство по установке

Введение

Электрические теплые полы становятся все более и более популярными, а качество предлагаемой продукции становится лучше с каждым годом.

Технологические достижения позволили производителям теперь производить UFH настолько тонкий, что он едва заметен.

Соедините это со снижением цены, и вы окажетесь в выигрыше.

Но, возможно, самая главная причина, по которой многие из нас предпочитают сухую, а не мокрую, заключается в том, что ее очень легко установить, особенно в уже существующих домах.

Свернутое матовое покрытие с уже разложенными элементами упрощает работу, оставляя вам больше времени для чаепития – идеально! Итак, если вы готовы установить собственную систему обогрева пола, это то, что вам нужно знать.

Какой тип электрического теплого пола вам нужен?

В большинстве случаев идеальным решением являются рулонные нагревательные маты. Однако в некоторых случаях они нецелесообразны, и вместо этого вы можете выбрать незакрепленный провод.

Несмотря на то, что маты можно разрезать – только маты, а не сами провода – в небольших помещениях необычной формы или в помещениях с большим количеством препятствий может быть полезно использовать незакрепленные системы проводов. Осмотрите комнату и проверьте, нет ли лишних приспособлений или углов, которые могут помешать вам успешно уложить коврик.

Еще одним соображением является тип основания , на которое вы будете укладывать UFH. Всегда уточняйте у производителя, совместимы ли коврики или провода с предполагаемой поверхностью. Однако мы всегда рекомендуем укладку на изоляционные плиты. Изоляционные плиты имеют смысл по двум причинам:

1. Они делают именно то, что говорят, обеспечивают изоляцию. Это гарантирует, что вы получите максимальную отдачу от своего UFH и не потеряете ценную энергию.
2. Они представляют собой красивое, плоское и ровное основание для работы.

Так же стоит проверить, подходит ли выбранный вами UFH и к напольному покрытию, которое будет укладываться поверх него. Если вы хотите согреть ламинат, то лучше всего подойдет фольгированный теплый пол. Плитка и тому подобное нуждаются в электрических матах с подогревом пола или незакрепленных проводных системах.

Поскольку матирование является наиболее популярным, именно его мы и рассмотрим в данной статье.

Шаг 1.

Измерьте

Изображение с Wiki Commons

Возьмите рулетку вместе с карандашом и блокнотом и начните записывать на бумаге размеры вашей комнаты.

Лучше всего сделать грубый набросок комнаты, а не только размеры, так как это поможет избежать ошибок.

После того, как у вас будет на бумаге ваша комната, а также размеры и существующие приспособления, вы сможете рассчитать площадь, которая должна быть покрыта матами UFH.

Не забудьте вычесть площади, где будут располагаться светильники, а также оставить от 40 до 50 мм по краю комнаты.

Проводка не будет прокладываться вровень со стеной. Многие установщики также рекомендуют вычесть 10% из окончательного расчета, чтобы у вас было пространство для экспериментов, когда вы будете укладывать маты.

Если вы собираетесь укладывать коврик UFH на существующий пол, но перед этим намерены снять любые приспособления, такие как панели унитаза или ванны, обязательно сначала отметьте эти области.

Нанесение контура несмываемым маркером позволит вам точно увидеть, где будет заменено каждое приспособление, и не позволит вам укладывать маты там, где они не нужны.

Шаг 2. Утепление пола

Правильная укладка теплоизоляции повысит эффективность вашей системы электрического обогрева пола, что в долгосрочной перспективе сэкономит ваши деньги.

Чтобы показать вам, как именно это сделать, мы создали для вас отдельное пошаговое руководство по утеплению пола. Если вы еще не посмотрели, рекомендуется сделать это, прежде чем продолжить работу над проектом.

Шаг 3. Определите источник питания

Узнайте, где находится источник питания для вашего электрического теплого пола, и проделайте необходимое отверстие в стене для кабеля (ваш электрик может сделать это за вас, если вы не уверены).

Вырезать канал в полу/изоляционной плите для размещения гибких трубок, которые будут охватывать датчик пола и силовые кабели. Это важно, так как силовой конец коврика будет значительно толще остальных, поэтому для его установки потребуется углубление.

После отрезания тщательно очистите область от пыли, жира и мусора, прежде чем продолжить.

Шаг 4. Тестирование, тестирование…

Изображение с Wiki Commons

Перед тем, как приступить к самой интересной части укладки коврика на место, вам нужно быстро проверить его сопротивление с помощью мультиметра, чтобы убедиться, что он в порядке. порядок работы. Многие люди сталкивались с этим в прошлом, не будьте одним из них!

Как только коврик будет готов, наденьте на него мультиметр.

Нет хорошего мультиметра? Купите один здесь.

Измерение, которое вы ищете, находится между токоведущим и нейтральным кабелями, и оно должно совпадать с паспортом, который поставляется с ковриком. Они различаются в зависимости от размера и типа коврика, поэтому обязательно ознакомьтесь с техническими характеристиками каждого из них, если вы обустраиваете несколько комнат.

Пока показания совпадают с показаниями, указанными в руководстве, все готово. Имейте в виду, что обычно в качестве ориентира указывается базовая цифра с диапазоном (обычно около 5%) как плюс, так и минус по обе стороны от этого числа.

В руководстве/паспорте указан диапазон и базовое значение. Пока ваши показания находятся между нижней и верхней границей этого диапазона, ваше покрытие находится в хорошей форме.

Если, тем не менее, есть несоответствие между вашими показаниями и диапазоном, указанным в руководстве, мат может быть неисправен. Хотя это больно, коврик нужно будет вернуть; гораздо лучше разобраться сейчас, чем потом.

Шаг 5. Укладка

«Ну, это несложно. Мне не нужно будет это читать».

Конечно, это просто тот случай, когда силовой конец коврика нужно положить в углубление и раскатать его, верно? Да, это так, но вы будете удивлены, узнав, сколько людей озадачены тем, что делать, когда они достигают стены. Или, не дай Бог, пьедестал для раковины или основание для унитаза!

Когда ваш коврик все-таки наткнется на такое препятствие, лучше всего на минуту отойти и посмотреть. Действительно, смотри.

Обратите внимание, где находится проволока в сетке коврика, и выясните, где должен быть разрез, чтобы можно было перевернуть коврик и продолжить. Направление, в котором вы хотите перевернуть мат, будет определять, куда должен идти разрез.

U-образные изгибы проволоки на краю мата разомкнутся, образуя непрерывное звено после того, как нижняя сетка будет разрезана, что позволит вам повернуть мат обратно на себя и продолжить катить.

Следующее может показаться очевидным для многих из вас, но это случалось во многих случаях в прошлом. НЕ РЕЗАТЬ, ПОВТОРЯЮ, ПРОВОД . Прорезать сетку нормально. Разрезать самоклеящуюся ленту можно. Перерезать провод — это нехорошо… совсем нехорошо.

После того, как вы успешно преодолели первое препятствие, вы можете снова раскатать коврик, пока не дойдете до другого, где вам придется повторить описанный выше процесс. После того, как все надрезы сделаны и коврик полностью раскатан, вся ваша комната должна быть покрыта, если ваши расчеты были верны.

О, и еще один совет, который я хотел бы дать, это снимать подложку с самоклеящейся ленты (если она есть на вашем коврике) только после того, как вы полностью довольны внешним видом вашего коврика. Если вы начнете приклеивать его с самого начала, вы не оставите себе места для маневра … и вам нужно немного пошевелиться. Вместо этого просто положите его и внесите небольшие коррективы, чтобы убедиться, что он находится именно там, где вы хотите… а затем прикрепите этого плохого мальчика на место.

Шаг 6. Разместите датчик

Теперь, когда коврик для электрического теплого пола уложен, нам нужно установить датчик, чтобы наш термостат знал температуру UFH. Всегда лучше размещать зонд как можно ближе к центру элементов, так как это даст наиболее точные показания, а немного ленты поможет удержать его на месте.

Однако при размещении зонда следует помнить и о других вещах:

1. Зонд не может пересекать провода. Если это произойдет, это даст ложное чтение, чего мы, очевидно, хотим избежать.
2. Зонд следует размещать под сеткой, а не сверху.
3. Датчик должен находиться на расстоянии не менее 150 мм (6 дюймов) от стены.
4. Подключите зонд как можно ближе к источнику питания.
5. Как и источник питания, зонд довольно толстый. Обрезка кабелепровода сохранит ровную поверхность, а также поможет защитить датчик.

Шаг 7. Повторная проверка

Теперь все на месте, снова время мультиметра. Тот же тест, что и раньше. Если вы хорошо читаете, поздравляю! Вы только что успешно установили теплый пол в своем доме.

Осталось только вызвать квалифицированного электрика, чтобы выполнить окончательные соединения, после чего можно либо приступить к стяжке, либо просто укладывать плитку прямо поверх мата (руководство пользователя подскажет вам лучший вариант).

Как видите, укладка электрических ковриков – действительно простая работа, и именно благодаря этой простоте популярность систем сухого теплого пола в последние годы резко возросла.

Дайте нам знать, как у вас дела, в комментариях ниже. Вы даже можете отправить нам свои фотографии через социальные сети или по электронной почте, мы можем просто разместить их на новой странице, посвященной вашим установочным фотографиям.

Как самостоятельно установить электрический теплый пол

Электрический теплый пол очень популярен, потому что он не занимает много места и, следовательно, при установке задним числом не слишком поднимает уровень пола. Узнайте, как установить электрический теплый пол в помещении, как правильно разместить каждый нагревательный мат, как установить необходимый датчик, как проложить электрические кабели от нагревательного мата к контроллеру термостата и протестировать систему, а также какие общие вопросы .

Предупреждение об электробезопасности для матов и кабелей электрического теплого пола

Предупреждение : Для выполнения электромонтажных работ необходимо соблюдать правила электротехники. Щелкните здесь для получения дополнительной информации. Пожалуйста, ознакомьтесь также с нашим проектом о новых цветах проводки и кабелей.

Кабели для обогрева пола можно приклеить к мату для ускорения монтажа или разложить по помещению. В свободном состоянии он обычно находится под стяжкой пола, а сам кабель имеет больший размер.

В некоторых местах с высокими потерями тепла, таких как зимние сады, может быть проложен кабель мощностью 200 Вт на кв. м, поэтому, пожалуйста, убедитесь, что вы точно понимаете, что делаете, или обратитесь к квалифицированному электрику, чтобы установить пол для вас.

Имея это в виду, для окончательного подключения к сети потребуется квалифицированный электрик, а если вы работаете на большой площади, кабели и маты потребуют дополнительного планирования из-за расчетов нагрузки, необходимых для обеспечения безопасности. Для некоторых крупных установок может потребоваться полностью отдельный источник питания.

Теплые полы Затраты на техническое обслуживание и распределение тепла

Теплые полы быстро становятся самым популярным видом отопления. В большинстве случаев они недороги в установке, экономичны в эксплуатации, не требуют обслуживания и, прежде всего, обеспечивают полное распределение тепла.

Используя термостаты в отдельно контролируемых зонах по всему дому, вы можете легко регулировать подачу тепла в каждую комнату и свести расходы на отопление к абсолютному минимуму.

Преимущества использования мата и системы электрического теплого пола

Электрические нагревательные маты невидимы, так как не видны радиаторы или обогреватели. Они могут использоваться как в жилых, так и в коммерческих объектах как в новостройках, так и в объектах, находящихся в процессе ремонта, реконструкции и реконструкции. №

Коврики можно укладывать практически под любой тип пола, в том числе под дерево, плитку и ламинат, что делает его идеальным для ремонта.

Даже уложенный поверх существующего пола и покрытый плиткой, высота пола не превышает 20 мм. Это означает, что переход из одной комнаты в другую осуществляется с помощью небольшого шага, который можно сделать привлекательным с помощью небольшого деревянного молдинга, приклеенного к поверхности только что отапливаемого пола.

На изображениях ниже видны преимущества и простота установки по сравнению с обычным радиаторным отоплением. Самостоятельная природа электрических напольных ковриков, особенно с использованием доступных комплектов для подогрева пола своими руками, делает их идеальными для большинства целей обогрева в большинстве домов.

Как работают электрические нагревательные маты?

Сам по себе мат для теплого пола представляет собой просто транспортное средство, с помощью которого одиночный электрический провод может быть проложен по комнате без скручивания или перекручивания, что может привести к разрыву кабеля и цепи. Кабель приклеивается к мату, а нижняя часть мата приклеивается к полу в той комнате, в которой вы его уложите.

Как показано на видео ниже, кабель должен начинаться и заканчиваться в одной и той же точке, чтобы обеспечить возможность подключения к блоку управления и термостату.

Электрический ток течет по кабелю, вызывая выделение тепла. Количество тепла полностью зависит от возможной мощности кабеля и настроек нагрева, которые вы используете на термостате.

Датчик, подключенный к термостату, также размещается под полом вместе с ковриком. Датчик измеряет температуру пола и дает команду блоку управления включать и выключать нагрев, чтобы обеспечить поддержание заданной температуры.

Важно, чтобы вы выбрали правильный тип нагревательного мата с правильной тепловой мощностью для типа пола, под которым вы хотите уложить нагревательный мат.

Установка нагревательного мата с электрическим подогревом

Справочник по типам матов с подогревом, необходимых для различных напольных покрытий

Обратитесь за независимой консультацией к поставщику или установщику относительно типа мата с электрическим подогревом, который вам нужен для того или иного типа напольного покрытия. . Этот раздел представляет собой просто руководство по различной мощности нагревательных матов и их обычному использованию.

Поговорите с поставщиком о наилучшей форме изоляции под нагревательным матом, если это возможно. Если все тепло может быть направлено вверх с помощью отражающей теплоизоляции под полом, то можно сэкономить даже деньги на руду.

Нужна ли мне изоляция под моим электрическим теплым полом?

Не обязательно, особенно если вы устанавливаете нагревательный мат в небольшом помещении, например, на кухне или в ванной. Тем не менее, изоляция пола в первую очередь остановит любое тепло, идущее вниз, и отразит его обратно вверх, что даст вам большую ценность за деньги. Подобные решения иногда зависят от того, какой шаг вы готовы сделать в комнате.

Утепленные подложки для плитки могут быть толщиной до 6 мм и приклеиваться к полу обеспечивают отличную изоляцию и очень прочное основание. При правильной установке и приклеивании каждого края к соседнему, эти подкладочные доски могут заменить фанерные усиливающие панели на деревянных полах. Это дает вам жесткость, которую вы требуете от деревянного пола плюс изоляция. Это очень важно при укладке плитки на деревянный пол с подогревом.

Изоляция под нагревательными матами сэкономит ваши деньги

Традиционные системы отопления или теплые полы – что лучше?

Римляне изобрели пол с подогревом, так что в этом нет ничего нового! Однако при правильной установке с правильно рассчитанными нагрузками это наиболее эффективная форма отопления.

Первый довод в пользу напольного отопления заключается в том, что для его работы требуется очень мало энергии. Отопление покрывает (почти) всю площадь поверхности пола, чтобы обогревать помещение наверху очень естественным образом, поскольку тепло в любом случае поднимается вверх.

Однако радиатор покрывает очень небольшой процент поверхности стен и должен работать очень усердно, чтобы выделять достаточно тепла для объема помещения.

Визуально полы с подогревом выигрывают на мили. Кто действительно хочет смотреть на радиатор на стене, каким бы современным он ни был? Полы с подогревом во всех форматах оставляют стены свободными для вещей, на которые действительно стоит обратить внимание.

Последним пунктом, который выводит напольное отопление на первое место, является аспект чистоты. Радиаторы пылятся, прячут носки и приглашают людей повесить на них мокрую одежду и полотенца. Это приводит к образованию конденсата, который, в свою очередь, приводит к плесени.

Как установить электрическую систему обогрева пола

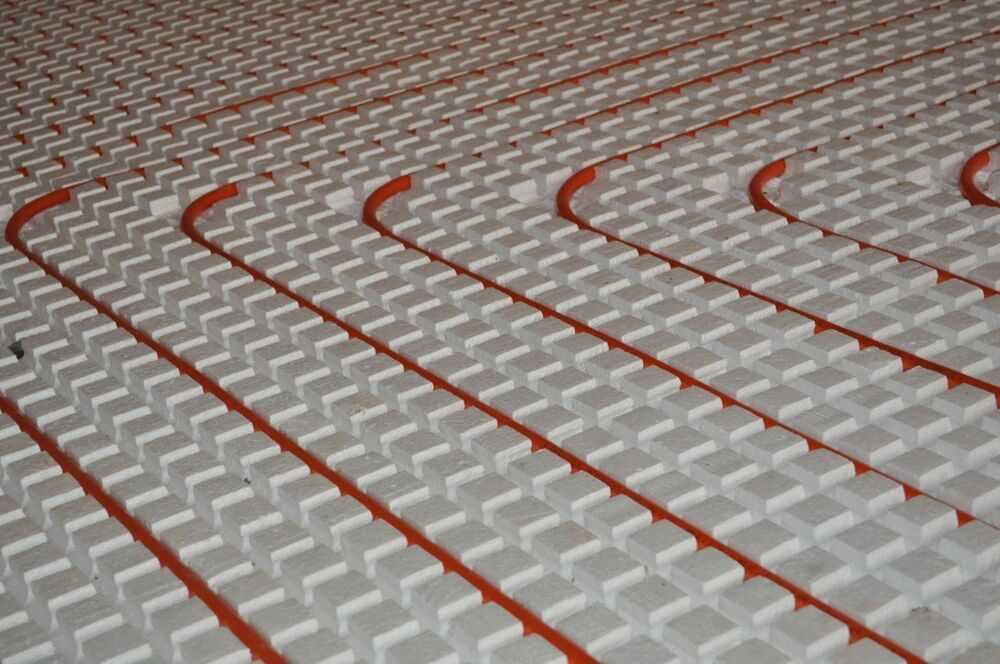

Во-первых, вам нужно решить, насколько вы готовы поднять свой пол. Если это не проблема, рекомендуется сначала найти и установить несколько изоляционных плит на пол. Эти доски предотвратят потерю тепла в полу. Вы можете увидеть различные виды изоляции в изоляции для вашего проекта теплого пола.

Пример ступени, которая создается после установки теплых полов и как ее можно отделать деревянной планкой

Измеряется площадь, на которой будет установлен теплый пол. Делается эскиз пола, чтобы определить размер необходимого мата теплого пола, и маркируется место, где его следует разместить, включая положение подключений к источнику питания.

Напольную плитку можно укладывать поверх электрического теплого пола

Коврик должен начинаться и заканчиваться в одном и том же месте, как показано на видео ниже. Коврики обычно имеют ширину 500 мм, и когда достигается конец комнаты, мат разрезается и поворачивается, чтобы спуститься по полу в другую сторону.

Коврики не должны размещаться под кухонным гарнитуром или такими приборами, как стиральные и посудомоечные машины, и укладывать его прямо до края плинтуса бессмысленно, поэтому держите его на 150 мм внутри этой линии. Это уменьшит количество необходимого коврика и, конечно же, снизит стоимость. Кроме того, никогда не обрезайте красный нагревательный кабель, только мат

Обратите особое внимание на то, куда вы собираетесь подключать кабели, и убедитесь, что вы можете добраться до розетки, не повредив слишком много пола или стен. Вам также нужно будет разместить датчик в полу для термостата, поэтому убедитесь, что вы понимаете из инструкций, куда должны идти все кабели.

Все коврики и проводка разложены и спланированы там, где они должны быть установлены перед приклеиванием, включая всю проводку для контроллера и датчика. Нанесите клей на обратную сторону мата для теплого пола и убедитесь, что покрытие плотное. Сам клей будет годен примерно для 10-20 подъемов, поэтому, если вы допустили ошибку, вы можете просто поднять коврик и переключить.

Мат для теплого пола, уложенный на фанерное основание и измеренный таким образом, чтобы он не упирался в плинтус

С помощью мультиметра проверьте непрерывность тока по всему нагревательному кабелю и убедитесь, что сопротивление кабеля находится в допустимых пределах. Эти пределы будут показаны в инструкциях по установке, и вы можете увидеть, как работает мультиметр, из видео о теплом полу ниже.

Проверка нагревательных матов на электрическую целостность с помощью мультиметра

Как упоминалось выше, вы должны были определить, где будут начинаться и заканчиваться кабели, включая кабель датчика, до того, как вы начнете приклеивать мат. Как только вы подтвердите их размещение, выйдите на этаж, чтобы получить их. Прежде чем идти к контроллеру, кабели должны заканчиваться ниже уровня фактического нагревательного мата.

Свободный кабель питания должен быть врезан в пол, чтобы он не мешал и не двигался

Датчик температуры должен быть размещен до конца не выше верха мата и в В случае датчика кабель должен иметь конечную высоту прямо под ковриком. Кабели будут скручиваться, пока вы их прокладываете, поэтому, чтобы они не мешали, пока вы не уложите напольное покрытие, вы можете приклеить или приклеить их скотчем, чтобы они не мешали.

Следующее задание — выяснить, где будет располагаться датчик пола. Он должен располагаться посередине между двумя трассами кабеля теплого пола.

Датчик температуры пола подключается к термостату и сообщает системе, когда достигается необходимое количество тепла. После этого термостат выключит нагрев.

Убедитесь, что вы определились с тем, где будет располагаться термостат и как вы проведете к нему датчик и силовые кабели. Провод датчика будет находиться в небольшом отрезке кабелепровода, конец которого должен быть заклеен лентой, чтобы не повредить сам датчик. Ознакомьтесь с инструкциями, чтобы узнать, насколько далеко в пол следует поместить датчик.

Избегайте повреждения датчика температуры, заклеив конец кабелепровода лентой

Когда весь обогрев проложен, необходимо проверить его, чтобы убедиться, что ток доступен и непрерывен на протяжении всего участка, а сопротивление находится в допустимых пределах. Посмотрите внимательно видео, чтобы увидеть, как это делается. Непрерывность следует проверить еще раз, чтобы убедиться, что кабель не поврежден, и проверить сопротивление (см. наше видео о законе Ома, чтобы узнать больше о сопротивлении).

Регулярно проверяйте сопротивление при укладке мата для теплого пола

Что касается проверки коврика, используйте клочок бумаги, чтобы регулярно записывать показатели сопротивления на протяжении всей установки, сначала при распаковке коробки и удалении коврика, затем при разворачивании и укладке коврика и, наконец, когда все застряло. Также рекомендуется периодически проверять его во время укладки. Если что-то изменится, по крайней мере, вы можете что-то с этим сделать, пока не стало слишком поздно.

Когда вы довольны тем, что коврик уложен правильно, пришло время уложить на него плитку или другую поверхность, которую вы кладете. Опять же, прежде чем вы начнете укладывать пол, в последний раз проверьте всю цепь на сопротивление и непрерывность тока.

Если вы укладываете плитку, используйте эластичный клей для пола, а если вы укладываете плитку на фанерный пол, убедитесь, что ваш клей подходит для деревянных полов. Мы покрыли наш пол тремя слоями разбавленного (30 % воды/70 % ПВА), чтобы обеспечить герметичность плиты и улучшить сцепление как с матом для теплого пола, так и с клеем для плитки.

Когда пол уложен и высох ( Например, плитка), отключите электричество в сети.

Проложите кабель датчика и конец нагревательного кабеля до блока термостата. У вас есть несколько вариантов того, как это сделать:

• размещение кабелей в наземном коробе, ведущем к блоку термостата, скрытие их внутри короба
• Просверливание отверстия в стене и прокладка кабеля в стене, а затем протягивание или ловля кабелей через заднюю часть Коробка корпуса термостата через отверстие, просверленное в стене
• Прокладывая проход в стене от уровня пола до коробки термостата

Мы предпочитаем прокладывать провода через стену, так как это удерживает все кабели вне сайта и приводит к гораздо более аккуратной работе.

Используйте комплект для протяжки проводов и кабелей сквозь стены. Доступен здесь, в нашем интернет-магазине. Если вы нажмете на ссылку, вы попадете в наш магазин инструментов, где вы сможете посмотреть видео о том, как используется комплект для доступа к кабелю, прежде чем покупать его.

Питание от сети теперь можно получать либо от подходящей розетки, либо от блока питания, если этого требуют ваши инструкции. Сетевое питание должно сначала подаваться на двухполюсный выключатель, который в выключенном состоянии разделяет фазу и нейтраль, а от двухполюсного выключателя питание подается на блок управления или термостат, где оно встречается с кабелями датчика и элемента от нагревательного мата.

Затем устройство подключается в соответствии с инструкциями производителя.

При подключении к системе «теплый пол» блок термостатического управления позволит вам установить температуру системы «теплый пол», а также позволит вам экономить электроэнергию.

Обратите внимание: цвета могут не соответствовать нашим цветам. Блоки датчиков обычно подключаются без соблюдения полярности, но, пожалуйста, проверьте каждую деталь вашей проводки у специалиста-электрика. Мы настоятельно рекомендуем вам, чтобы ваша проводка была проверена профессионалом, и если у вас есть какие-либо сомнения относительно того, как ее следует подключить, обратитесь к профессиональному электрику, который сделает это за вас.

После того, как все подключено, вы должны быть готовы к работе. Включите отопление и подождите, пока оно не включится. Если все в порядке, через несколько минут вы получите хороший теплый пол.

Некоторые общие вопросы и ответы о матах с подогревом пола

Вопрос: Почему существует два разных типа матов: один для деревянных полов, а другой для бетонных полов?

Ответ: Все нагревательные маты протестированы в соответствии с европейским стандартом IEC335/EN60335, рекомендуется устанавливать на деревянный пол не более 150 Вт/м2. Бетон поглощает тепло быстрее, чем древесина, и можно использовать мощность 200 Вт/кв. м.

Вопрос: Почему одни кабели на сетчатом коврике, а другие нет?

Ответ:  Маты для подогрева пола (на сетке) очень просты в использовании, но их способность нагревать пол ограничена, когда покрытие (например, бетон или глубокие плиты) толстое. Более толстые полы требуют больше энергии для их обогрева, поэтому используются более крупные кабели (до 7 мм). Нецелесообразно приклеивать их к коврику, так как они не такие гибкие и, вероятно, в любом случае просто оторвутся во время установки. Кабели большего размера поставляются в рулонах и вручную укладываются в помещение, зажимая их через равные промежутки времени.

Вопрос: Можно ли использовать нагревательные маты для всех типов полов?

Ответ: Да. Найдите систему подогрева пола, рекомендуемую для вашего типа пола, и посетите нашу страницу, посвященную теплоизоляции пола с подогревом.

Вопрос: Насколько безопасны электрические теплые полы?

Ответ: Очень безопасно. Убедитесь, что вы проверили свои кабели на всем пути установки и попросите электрика подключить вас к сети. Тогда у вас не должно быть никаких проблем с безопасностью.

Вопрос: Дорого ли эксплуатировать электрические теплые полы?

Ответ: Большинство производителей скажут вам, что стоимость эксплуатации системы подогрева пола в любой комнате примерно такая же, как и стоимость эксплуатации лампочек, используемых в этой комнате. Правда, он немного дороже (около 20%), но многое зависит от того, как долго вы держите его каждый день и правильно ли используете термостаты.

Вопрос: Кто может установить?

Ответ: Любой человек может на законных основаниях самостоятельно установить маты для подогрева пола, он может даже предоставить розетки и выключатели в стене. На кухне и в ванной необходимо пригласить квалифицированного электрика для подключения к сети, а если вы проводите отопление от потребительского блока по отдельному контуру, то это также должен делать квалифицированный электрик. Короче говоря, любой электрический теплый пол должен быть установлен лицом, компетентным в этом, в соответствии с действующими правилами IEE 9.0074 и утвержденного документа части «P» строительных норм.

Вопрос: Гарантируется ли пол с подогревом?

Ответ: Большинство производителей предлагают 10-летнюю гарантию. При этом (обычно) на кабель дается гарантия десять лет, если он установлен в соответствии с инструкцией по установке.

Вопрос: Повлияет ли плитка на нагревание и охлаждение пола с подогревом?

Ответ: Плитка должна быть уложена на эластичный клей, который, если укладывать в соответствии с инструкциями и оставлять 10 мм поверх нагревательных кабелей, никак не пострадает.

Вопрос: Опасно ли прокладывать кабель теплого пола по деревянному полу?

Ответ: Нет. Нет, если используются кабели правильной мощности и соблюдаются инструкции производителя.
