когда и как лучше использовать

Фундамент, в котором для передачи нагрузки от строения используются заливные сваи, называется буронабивным фундаментом.

Буронабивные сваи – это отдельные элементы фундаментной системы, которые можно смонтировать своими руками.

Условия использования заливных свай

Фундамент на заливных сваях целесообразно использовать в тех случаях, когда грунты имеют низкую несущую способность, глубина промерзания составляет более 1,5 м, близко расположены грунтовые воды.

При строительстве на площадке, имеющей большой уклон, хорошим вариантом станет свайный фундамент.

Такой фундамент будет идеальным вариантом при строительстве деревянных и каркасных домов, бань, хозяйственных построек, беседок, имеющих небольшую общую массу.

Для домов, имеющих не более двух этажей, диаметр заливных свай может быть около 200 мм. Для более тяжелых строений необходимо устройство опор толщиной 250 и более мм.

Преимущества фундамента на заливных сваях

При сравнении буронабивного фундамента с другими типами оснований, можно сказать, что он имеет ряд существенных преимуществ.

• При закладке такого фундамента исключаются динамические воздействия на соседние постройки.
• Наливные сваи не оказывают вредного воздействия на окружающую среду, после устройства фундамента нет необходимости проводить рекультивацию.
• Возможность сделать фундамент на торфяных, заболоченных участках. А также непосредственно возле водоемов.
• Может использоваться для любых типов построек.
• В отличии от металлических и готовых железобетонных свай, заливные сваи не требуют применения специальной грузоподъемной техники и механизмов. Весь процесс устройства фундамента можно выполнить своими руками.
• Буронабивной фундамент является наиболее экономным вариантом, что позволяет сократить общую стоимость строительства.
• Заливка свай бетоном может осуществляться при отрицательных температурах.
• В зависимости от количества заливных свай работа может быть выполнена в течении 5-10 дней.

Но наряду со всеми плюсами, существуют моменты, когда устройство буронабивного фундамента нецелесообразно.

• При наличии на строительном участке подвижных грунтов.
• Высотное строительство.

Технология устройства заливных свай

Если предполагается работу по устройству буронабивного фундамента проводить своими руками, необходимо знать какая технология для этого применяется и этапы производства.

1. В соответствии с разработанным планом проводится разметка участка, и отмечаются места, где будут буриться отверстия под сваи.
2. Выполняется бурение отверстий в грунте под будущую заливку свай.

   ВАЖНО! Глубина отверстий должна находиться ниже уровня промерзания. В каждой климатической зоне этот показатель индивидуальный.

3. В подготовленные отверстия помещаются оболочки. Для устройства оболочки можно применять асбестоцементные и толстостенные металлические трубы, а так же делать «гильзы» из нескольких слоев рубероида.

   ВАЖНО! Такие оболочки необходимы для того, чтобы предохранить смерзание свай с грунтом в зимнее время, воспрепятствовать насыщению бетона грунтовой влагой, а также для того, чтобы цементное молоко не поглощалось грунтом. Технология предопределяет, что асбестоцементные и металлические трубы необходимо покрыть с наружной стороны слоем гидроизоляции.

4. В подготовленные трубы заливается хорошо подвижная бетонная смесь. После заливки необходимо приподнять немного трубу до проектной отметки. В образовавшуюся под трубой полость проникнет бетон, образовывая небольшое расширение. Такое расширение будет служить дополнительной опорой фундамента, увеличивая в несколько раз несущую способность.

   ВАЖНО! Бетонная смесь должна быть жидкой, чтобы смогла самостоятельно заполнить образовавшуюся под трубой пустоту.

5. Следующим этапом устройства заливной сваи будет установка каркаса из арматуры в трубы. Количество вертикальных прутьев может быть разное – это зависит от толщины сваи. Такая арматура предохраняет сваю от воздействия боковых нагрузок. Так как заливные сваи работают не только на сжатие, но и на разрыв (при наличии пучинистых грунтов), то арматурный каркас способен повысить устойчивость сваи к таким нагрузкам.

   ВАЖНО! Не пренебрегайте установкой арматуры, так как любая, даже незначительная боковая нагрузка способна переломить сваю. Следите, чтобы арматура не касалась грунта, это предохранит ее от коррозийных процессов и преждевременного разрушения.

6. После монтажа арматурного каркаса переходят к непосредственному бетонированию свай. Бетонная смесь должна быть достаточно жидкой, заливаться в свайное отверстие небольшими порциями и постоянно трамбоваться ломом или длинным отрезком арматуры, для уплотнения и удаления воздуха.

   ВАЖНО! Заливка свай бетоном должна производиться без существенных перерывов, это обеспечит надлежащую монолитность.

7. Заключительный этап. Установка на вершине сваи анкерных болтов или отрезков стальной проволоки. Они необходимы для дальнейшего скрепления и обвязки свайной системы.

Заливные сваи для фундамента своими руками

27 Февраль 2017      Стройэксперт      Главная страница » Фундамент » Типы и виды      Просмотров:
13530

Заливные сваи своими руками

К строительству дома, как и любой другой конструкции, нужно подходить ответственно. Каждый этап от планировки участка до облицовки строения требует внимания и точности. Залогом прочного и надежного дома является грамотно возведенный фундамент. Однако проведению работ на этом этапе могут препятствовать различные факторы, среди которых первое место занимают климат и состояние грунта. При некоторых условиях возведение фундамента обычного типа бывает невозможно. В этом случае на помощь приходит фундамент на сваях.

• Описание свайного фундамента
• Область применения фундамента на сваях
• Как залить сваи под фундамент
• Особенности свайного фундамента

Описание свайного фундамента

Свайный фундамент представляет собой совокупность свай, связанных между собой. Сваи могут быть железобетонными, стальными или деревянными.  Длина сваи определяется состоянием грунта на участке, но не меньше 150-200 см. Чаще всего сваи в грунте располагают вертикально, путем ввинчивания, вдавливания или забивания. Для упрощения этого процесса каждая свая имеет заостренный конец.

Свайный фундамент

Сваи обеспечивают поддержку строения в тех местах, где нагрузка имеет максимальную величину. Также располагать сваи необходимо там, где соединяются несущие стены строения.

Для соединения свай используется ростверк. На нем возводится основное строение.

к оглавлению ↑

Область применения фундамента на сваях

Применение свайного фундамента связано с особенностями местности, где предполагается проведение строительных работ. Чаще всего сваи используются при следующих условиях:

• Наличие слабого грунта, который преобладает на торфяниках и в заболоченной местности. Слабым или неустойчивым можно назвать грунт, который теряет устойчивость при проникновении воды. При строительстве на таком грунте необходимо перенести нагрузку строения на более плотный слой, располагающийся более глубоко.
• Высокое расположение грунтовых вод, оказывающих пагубное воздействие на традиционный фундамент.
• Неровный рельеф на участке.
• Подвижный грунт, который также негативно влияет на многие виды основания.
• Строительство в регионах с преобладанием постоянных низких температур. Возведение заглубленных типов фундамента в такой местности просто невозможно. Свайный фундамент уменьшает объем землеройных работ, таких как рытье котлованов или траншей, удаление освободившегося грунта.
• Близкое расположение каких-либо водоемов.
• Малый бюджет строительства не позволяет привлекать наемных рабочих для возведения традиционной основы. Свайное основание возводится быстро и с минимальными затратами.

Сваи под фундамент на проблемных грунтах обеспечивают надежность и прочность строения. Однако строить крупные объекты на таком фундаменте не рекомендуется. Объясняется это тем, что основание на сваях имеют небольшую несущую способность.

к оглавлению ↑

Как залить сваи под фундамент

Чтобы провести качественную заливку свай под основание дома, необходимо соблюдать определенный порядок действий:

Заливка свай бетоном

1. Подготовить участок и провести его разметку. Строительная площадка выравнивается с помощью уровня. Отмечаются места, где планируется установка свай. Обязательно наличие опоры под углами дома, в местах присоединения несущих стен и перегородок.
2. Ручным или механическим буром делают отверстия диаметром около 30 см для заливки будущих свай. Глубина лунок выбирается в соответствии с типом фундамента и состоянием грунта. Важно, чтобы дно лунки находилось ниже уровня промерзания почвы.
3. Монтируется опалубка несъемного типа. При достаточном бюджете строительства можно использовать асбоцементные или стальные трубы. Чтобы сэкономить средства, можно соорудить опалубку из рубероида. Для этого материал нужно свернуть в трубу заданного диаметра. Подготовленную опалубку опускают в лунку так, чтобы она упиралась в песчаную подушку. Образованная таким способом оболочка предотвращает смерзание грунта и сваи в холодное время года. Кроме того, конструкция препятствует проникновению влаги в бетон. При использовании металлических и асбоцементных труб требуется обработка раствором для гидроизоляции.
4. Установленная опалубка заполняется небольшим количеством жидкого бетонного раствора и немного приподнимается. В результате под трубой образуется полость, в которую проникает жидкий бетон. После застывания смеси на дне отверстия получается своеобразная подушка. Она многократно увеличивает несущую способность фундамента.
5. Устанавливают каркас из арматуры. Для его изготовления используют стальные прутья с сечением 8-10 мм. Их количество напрямую зависит от толщины сваи. Чаще всего 3-4 прута арматуры связывают между собой мягкой проволокой, устанавливая поперечные перемычки по всей длине каркаса. Каркас также опускают в лунку. Армирование скважины позволяет защитить будущую сваю от воздействия грунта с боков, которое может привести к перелому сваи.
6. Подготовленная скважина заливается качественным бетонным раствором. Бетон необходимо периодически уплотнять с помощью специального вибратора. Можно воспользоваться для этих целей ломом или отрезком арматуры. В обоих случаях происходит уплотнение смеси за счет удаления воздуха. Заливать сваи бетоном лучше всего одним заходом, это сделает сваю цельным монолитом.

к оглавлению ↑

Особенности свайного фундамента

Основной особенностью свайного основания считается проведение профессионального исследования грунта. Перед возведением фундамента на сваях грунт на участке тщательно анализируется, выявляются все нюансы. Это позволяет избежать множества проблем, как на этапе возведения фундамента, так и в процессе его эксплуатации.

Правильный расчет основания дома – еще одна особенность свайного фундамента. На этапе проектирования определяется приблизительный вес строения, его размеры и планируемая нагрузка на основание.

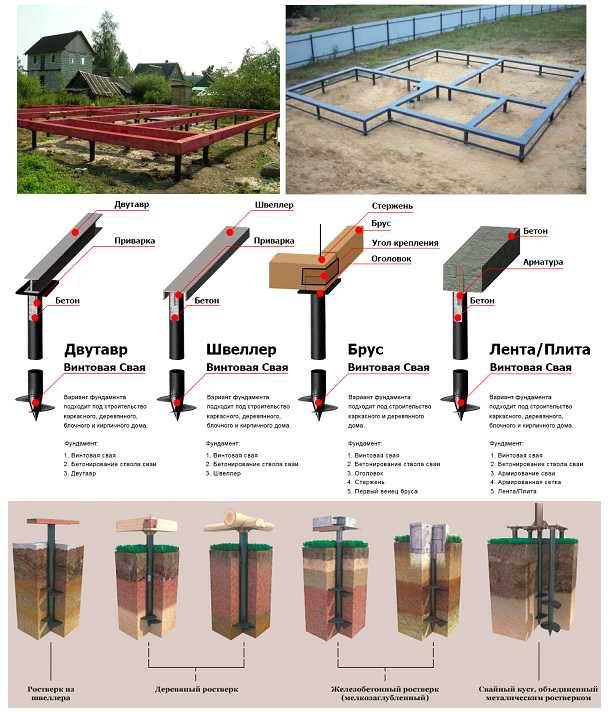

Другой особенностью фундамента на сваях является наличие ростверка. Эта конструкция необходима для объединения свай, разбросанных по всему участку, в единую систему. Для устройства ростверка можно использовать брус, металлический профиль, швеллер или уголок. И в том, и в другом случае на сваи необходимо приварить специальные оголовки.

Залить свайный фундамент под силу каждому строителю. Главное – соблюдение нормативов технологического процесса и выполнение рекомендаций специалистов.

Наполнители канавок

и секущиеся сваи — наша специализация — Poly Molding LLC

Когда дело доходит до проектов тяжелого строительства или глубоких земляных работ, требующих значительных систем поддержки, подумайте о канавочных наполнителях и секущихся стенах, а затем подумайте о Poly Molding. Среди нашего каталога продукции самыми популярными (в зависимости от сезона) являются наполнители для канавок и секущиеся сваи из Geofoam.

Наполнители для желобков позволяют сэкономить вес и деньги

При строительстве этого моста в Хаверхилле, штат Массачусетс, через реку Мерримак было использовано 2000 фунтов геопены. Этот проект является замечательным примером экономии затрат и долговечности, которые Geofoam привносит в проект. Как объясняется в загружаемом руководстве, здесь вы можете найти ценную информацию для вашего следующего проекта. Пенополистирол, Geofoam поставляется в различных формах, плотности и размерах. Хотя 2000 фунтов Geofoam могут показаться значительными, это ничто, если учесть, что это сэкономило более 340 000 фунтов бетона. Наполнители для канавок для мостов не являются чем-то новым, и легкий пенополистирол используется для уменьшения общей нагрузки и обеспечения плотности, необходимой практически любому коммерческому транспортному средству на дорогах сегодня. архитектором и руководителем строительства. Если учесть, что один кубический фут Geofoam весит всего один фунт, экономия средств огромна. Тем не менее, использование наполнителей для канавок не снижает целостности всего проекта. Представьте себе экономию средств для местных органов власти и налогоплательщиков при использовании наполнителей канавок в таких проектах, как этот. Мы все знаем, что инфраструктура этой страны устарела, и во многих местах дороги и мосты нуждаются в ремонте или замене. Правительство США определило более 55 000 мостов в Соединенных Штатах. Бюджет на следующие 15 лет или меньше может составить до 20 миллиардов долларов. Это с «B». Имеет смысл смотреть на EPS Geofoam только потому, что он обеспечивает огромную экономию средств на инфраструктуру, ремонт и замену.

ФЛЕЙТОВЫЕ НАПОЛНИТЕЛИ, ИСПОЛЬЗУЕМЫЕ В ПРОЕКТЕ СТРОИТЕЛЬСТВА МОСТА

ЦИЛИНДРИЧЕСКИЕ ФОРМЫ СЕКАНТНОЙ СВАЙ, ЧИКАГО, Иллинойс.

Конструкция с секущимися сваями

Конструкция с секущимися сваями может использоваться по-разному. В зависимости от доступного места, глубины, возможности конструировать деревянные или стальные формы, на помощь приходит Geofoam. В одной из наших статей 2016 года подробно объяснялись различные способы использования форматов секущихся свай для строительства. Вы можете прочитать статью о строительстве секущихся стен, нажав здесь. Как уже упоминалось, существует много причин, по которым используется конструкция стены с секущимися сваями, когда учитываются границы собственности. Узкое пространство собственности вдоль границы собственности может потребовать одной из нескольких конфигураций секущихся свай, как того требуют инженеры-строители. Секущие сваи, сделанные из Geofoam, составляли границы существующих зданий и границ собственности. В случае проекта в Чикаго (показан выше). Из-за предполагаемых стен было невероятно сложно ввести оборудование для раскопок и формы, используемые в таком проекте. Таким образом, вместо того, чтобы отказаться от проекта, система секущихся свай была установлена ​​с использованием EPS размером 3 фута X 24 фута глубиной, создавая конфигурацию секущихся свай в одинарных, двойных и тройных цилиндрах, что значительно ускорило проект. Высокая производительность и жесткость, но легкость материала Geofoam используются все больше и больше, поскольку инженеры-строители, архитекторы и строительные компании осознают экономию времени, затрат и простоту строительства. Два человека могут вручную перемещать секцию Geofoam размером 4 X 4 X 12, а не заполнять то же пространство уплотняемой почвой. В таких проектах, как поддержка насыпи, поддержка дорожного полотна или любой другой проект, требующий подземной насыпи, не требуется тяжелого строительства.

Изделия для свай — Заполнители шпунтовых свай

Предыдущий

Следующий

Шпунтовые заполнители Cordek разработаны как быстрое, экономичное и легкое решение для заполнения открытых поддонов в открытой стене из шпунта. Изготовленные на заказ компанией Filcor (вспененный полистирол), они доступны в различных профилях и плотности в соответствии с требованиями заказчика.

Особенности

• Помогает извлекать шпунтовые сваи после возведения бетонной подпорной стены
• Обеспечивает плоский профиль для установки строительных мембран или монолитной бетонной стены
• Устраняет необходимость обратной засыпки в ограниченном пространстве
• Легкий и простой в обращении

Каждый заполнитель точно вырезается на станке с ЧПУ, чтобы точно соответствовать профилю шпунтовой системы; обычно поставляются длиной 1,2 метра.

Области применения

Для заполнения открытых поддонов в шпунтовых сваях для облегчения демонтажа после возведения соответствующей бетонной подпорной стены. Он обеспечивает плоский профиль для установки водонепроницаемой мембраны.

Пригодность

Подходит для использования со всеми типами листовых стен и профилями. Для получения дополнительной информации относительно пригодности обращайтесь в техническую группу Cordek.

Экологические факты о Filcor EPS

Производство Filcor представляет собой процесс с низким уровнем загрязнения окружающей среды. Пар является ключевым компонентом, а вода многократно используется повторно. В процессе нет отходов, так как все обрезки или брак перерабатываются.

Filcor на 98% состоит из воздуха. Это делает Filcor уникальным ресурсосберегающим материалом с небольшим углеродным следом.

Filcor не содержит ГФУ, ХФУ и ГХФУ, а в качестве пенообразователя используется пентан. Пентан имеет низкий потенциал глобального потепления* (ПГП) менее пяти. (ЕС не регистрирует пентан как вещество, опасное для здоровья человека или окружающей среды.)

Стирол, используемый в производстве Filcor, встречается в природе во многих обычных продуктах, включая клубнику, бобы, орехи, пиво, вино, кофейные зерна и корицу

Переработка Filcor

Filcor на 100 % подлежит вторичной переработке. Как единый полимер, Filcor легко перерабатывается и перерабатывается в такие предметы, как сменные настилы из твердой древесины или садовая мебель и вешалки для одежды

Загрузки

Спецификации

Стандартные детали

Паспорта безопасности материалов

Сертификация, одобрение и руководство

Брошюры

Руководства по установке

Статьи NBS

Наши статьи NBS размещены на внешнем веб-сайте — см. статьи NBS

Библиотека BIM

Выберите файл BIM в нужном вам формате.
